Комплект автоматики для распашных ворот SWING-5000 до 1000 кг

Производим в Донецке

Комплект автоматики для распашных ворот Swing-5000 .

Состав комплекта:

2 привода Swing 3000;

блок управления SW mini с встроенным приемником;

крепежные элементы;

ключ аварийного расцепителя.

Электромеханический привод линейного типа Swing-5000PRO предназначен для автоматизации уличных двухстворчатых распашных ворот c жесткой силовой рамой с массой одной створки до 500 кг. Электропитание 220В мощностью 150 В. Скорость открытия 1,5 см/сек. Угол открытия Внутрь 120°, Наружу 90°. Диапазон рабочих температур, °C -40 + 55. Корпус привода состоит из двух силуминовых частей, в которых расположены мотор-редуктор и ходовой винт. Привод оборудован встроенными электрическими концевыми выключателями на открытие и на закрытие. Червячная передача и планетарный редуктор образуют самоблокирующуюся систему, которая обеспечивает механическую блокировку створки при выключенном двигателе. Удобная и безопасная система расцепления позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления. Работа автоматической системы контролируется выносным блоком управления в ударопрочном герметичном корпусе. Купить автоматику для распашных ворот Вы сможете набрав наших менеджеров. Цена указана за комплект автоматики распашных ворот. Паспорт, инструкция по установке, чертеж и каталог запасных частей привода вы сможете увидеть ниже под описанием в Инструкциях и Документах.

Детали

Срок гарантии

3 года

41.487
Цена указана с НДС 20%

Описание

Комплект автоматики для распашных ворот Swing-5000 .

Состав комплекта:

  • 2 привода Swing 3000;
  • блок управления SW mini с встроенным приемником;
  • крепежные элементы;
  • ключ аварийного расцепителя.

Электромеханический привод линейного типа Swing-5000PRO предназначен для автоматизации уличных двухстворчатых распашных ворот c жесткой силовой рамой с массой одной створки до 500 кг. Электропитание 220В мощностью 150 В. Скорость открытия 1,5 см/сек. Угол открытия Внутрь 120°, Наружу 90°. Диапазон рабочих температур, °C -40 + 55. Корпус привода состоит из двух силуминовых частей, в которых расположены мотор-редуктор и ходовой винт. Привод оборудован встроенными электрическими концевыми выключателями на открытие и на закрытие. Червячная передача и планетарный редуктор образуют самоблокирующуюся систему, которая обеспечивает механическую блокировку створки при выключенном двигателе. Удобная и безопасная система расцепления позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления. Работа автоматической системы контролируется выносным блоком управления в ударопрочном герметичном корпусе. Купить автоматику для распашных ворот Вы сможете набрав наших менеджеров. Цена указана за комплект автоматики распашных ворот. Паспорт, инструкция по установке, чертеж и каталог запасных частей привода вы сможете увидеть ниже под описанием в Инструкциях и Документах.

Конструкция

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 1 Механизм аварийного расцепления Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 2 Высокопрочный алюминиевый сплав корпуса привода Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 3 Защита от негативных воздействий окружающей среды

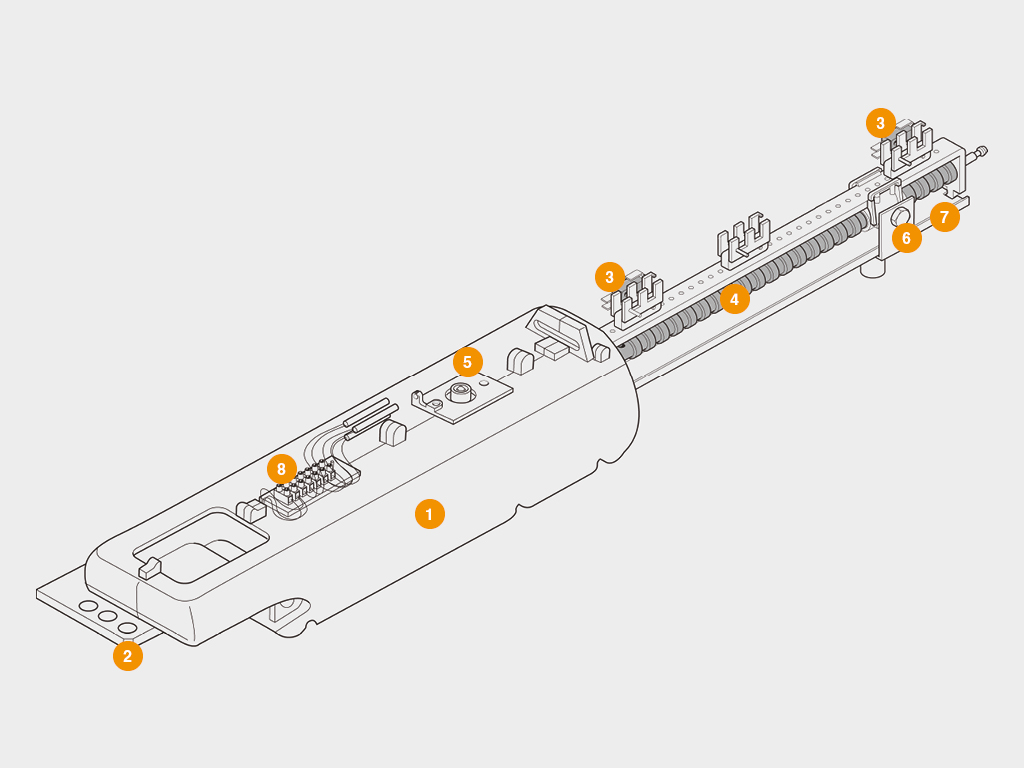

Конструкция Распашного привода DoorHan Swing 5000

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 4

  1. Привод
  2. Кронштейн крепления
  3. Концевой выключaтель
  4. Ходовой винт
  5. Узел расцепления
  6. Ходовая гайка с кронштейном
  7. Защитный кожух
  8. Клеммы подключения

Способы монтажа

Открывание внутрь с помощью кронштейнов на створки ворот

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 5
Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 6

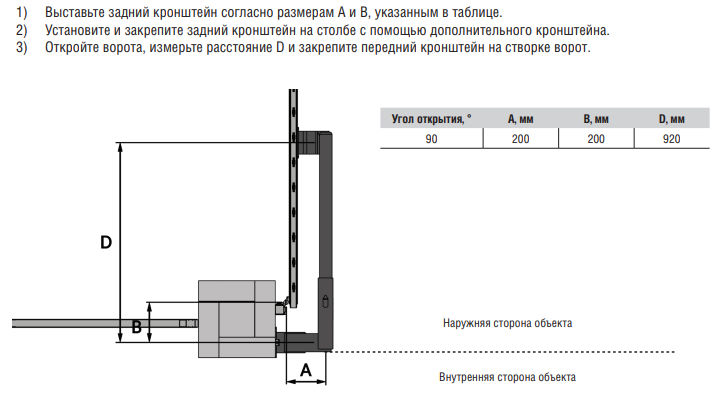

Открывание наружу с помощью кронштейнов на створки ворот

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 7
Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 8

Схема электропроводки автоматики для распашных ворот

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 9

Технические характеристики

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 10

Пределы пользования

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 11

Видеообзор

Внешний вид

Привод DoorHan Swing 5000 общий вид

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 12
Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 13

Преимущества

Преимущества распашной автоматики DoorHan Swing 5000

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 14
Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 15
Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 16

Комплектация

Базовая комплектация

2 электропривода Swing 5000, блок управления в корпусе SW mini, крепежные элементы, ключ расцепителя



Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 17

Дополнительная комплектация

Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 18

Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 19

Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 20

Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 21

Пульт Doorhan Transmitter 4 для дистанционного управления 4 автоматическими устройствами.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 22

Пульт Doorhan Transmitter Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 23

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 24

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 25

Беспроводная кодовая клавиатура KEYPAD для дистанционного управления автоматическим устройством.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 26

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 27

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 28

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 29

Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 30

Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 31

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 32

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 33

Светофор Traffic-light-LED для обеспечения безопасности движения при использовании автоматических устройств, ограничивающих доступ.

Комплект автоматики для распашных ворот SWING-5000 до 1000 кг 34

Документация

Инструкция — Комплект автоматики для распашных ворот SWING-5000
Паспорт — Комплект автоматики для распашных ворот SWING-5000
Чертеж — Комплект автоматики для распашных ворот SWING-5000
Каталог запчастей — Комплект автоматики для распашных ворот SWING-5000

Условия эксплуатации

  1. Перед установкой приводов нужно убедиться в том, что ворота работают плавно.
  2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
  3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
  4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
  5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
  6. Запрещается оставлять электродвигатель в расцепленном состоянии.
  7. Запрещается использовать привод, если необходим ремонт или регулировка.
  8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
  9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
  10. Не позволяйте детям пользоваться приводом и комплектующими.
  11. Запрещается вносить изменения в автоматическую часть.
