Ворота рулонные стальные с внутривальным приводом

Доставка из Москвы

Рулонный профиль RHS117P/0.8 используется в рольворотах для торговых павильонов, гаражей, помещений для склада общей площадью полотна до 18 мкВ. Имеют повышенный порог взлом стойкости, обеспечивают более большую безопасность. Профили ворот и окрашены порошковой краской и оцинкованы за счет этого покрытие имеет более долгий срок службы. Рольворота из данного профиля соответствуют всем европейским и российским сертификатам безопасности. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.

Детали

Срок гарантии

1 год

452.500
Цена указана с НДС 20%

Описание

Рулонный профиль RHS117P/0.8 используется в рольворотах для торговых павильонов, гаражей, помещений для склада общей площадью полотна до 18 мкВ. Имеют повышенный порог взлом стойкости, обеспечивают более большую безопасность. Профили ворот и окрашены порошковой краской и оцинкованы за счет этого покрытие имеет более долгий срок службы. Рольворота из данного профиля соответствуют всем европейским и российским сертификатам безопасности. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.

Конструкция

Таблица размеров рулонных ворот

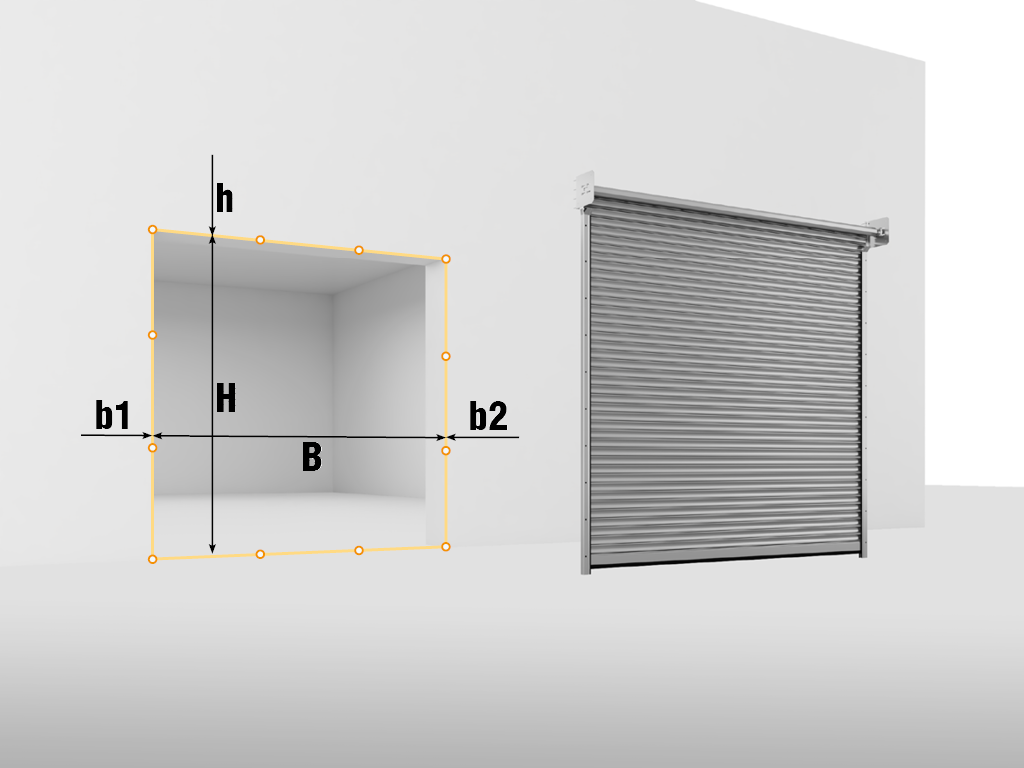

Высота проема от 1000 до 5000 мм
Ширина проема от 1000 до 6000 мм
Притолока от 350 мм при накладном монтаже
Пристенки от 95 мм при накладном монтаже
Максимальная площадь полотна 18 м2

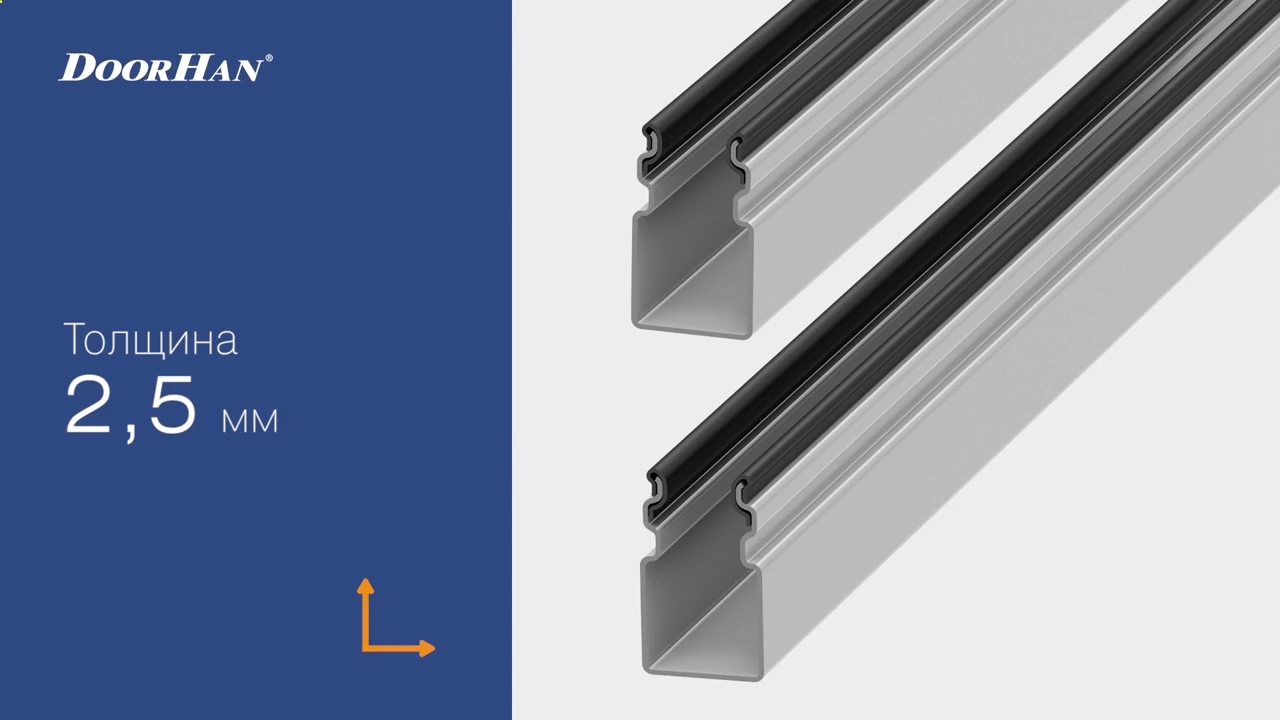

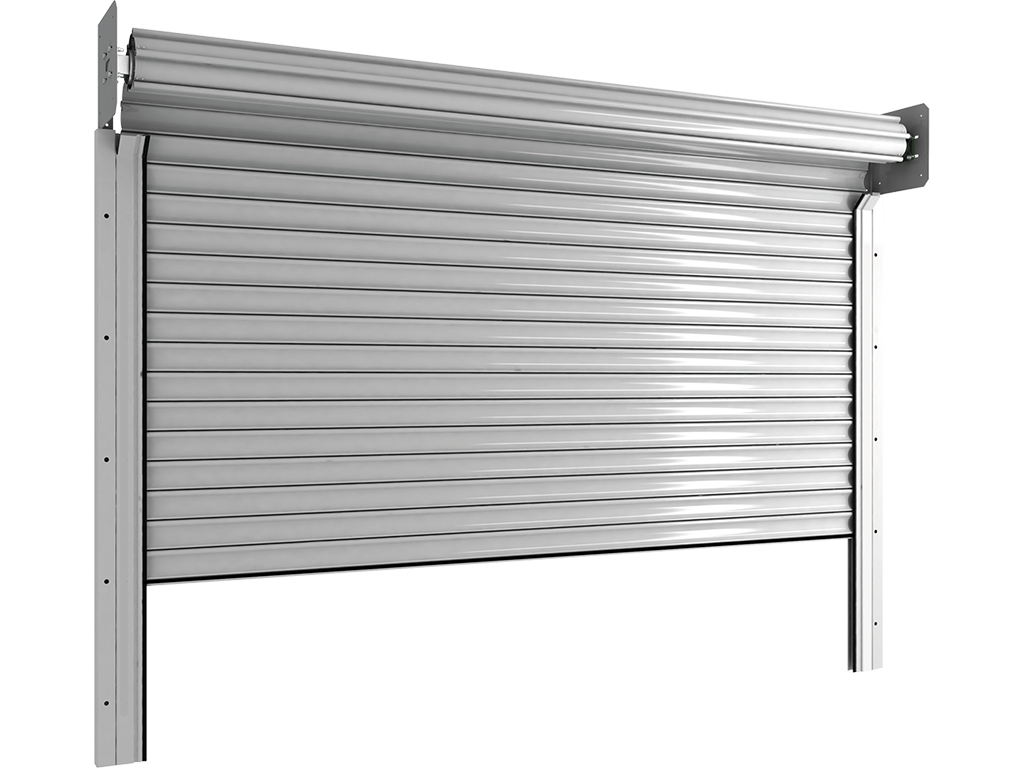

Ворота рулонные стальные с внутривальным приводом 1

Ворота рулонные стальные с внутривальным приводом 2

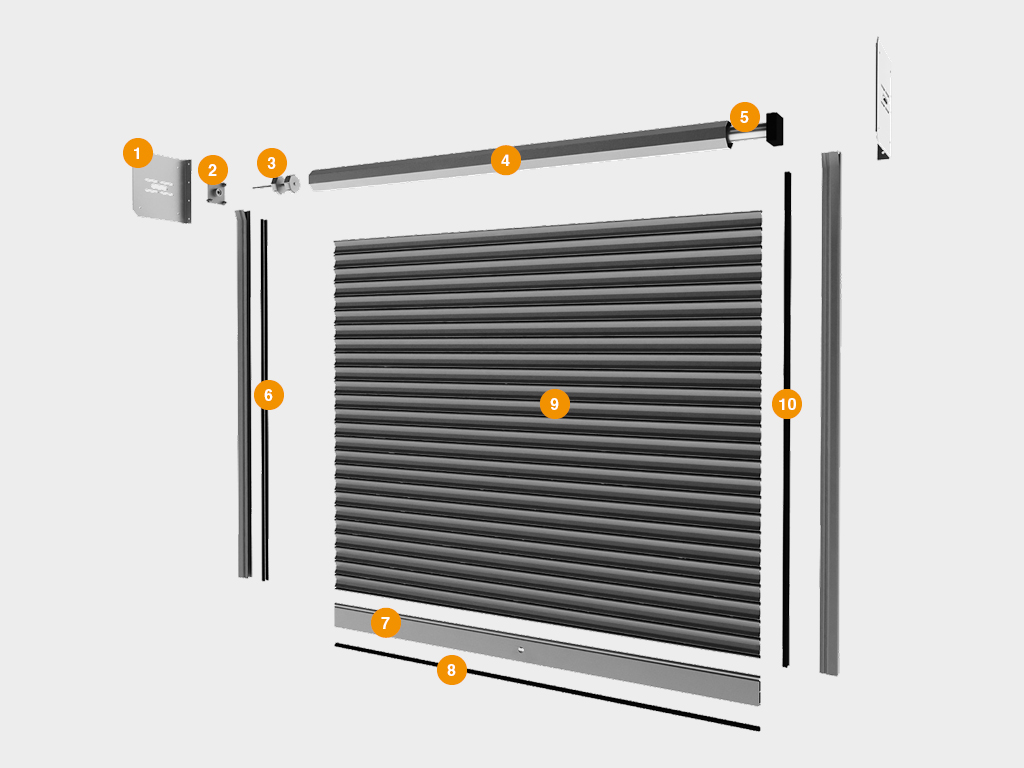

Конструкция рольворот

Ворота рулонные стальные с внутривальным приводом 3

  1. Кронштейн консольный SR351
  2. Суппорт с подшипником BSR30
  3. Капсула регулируемая KPU10230
  4. Вал октагональный RV102
  5. Электропривод RS230, RS300
  6. Направляющий профиль RG95S
  7. Концевой профиль RA120E
  8. Уплотнитель нижний UP4

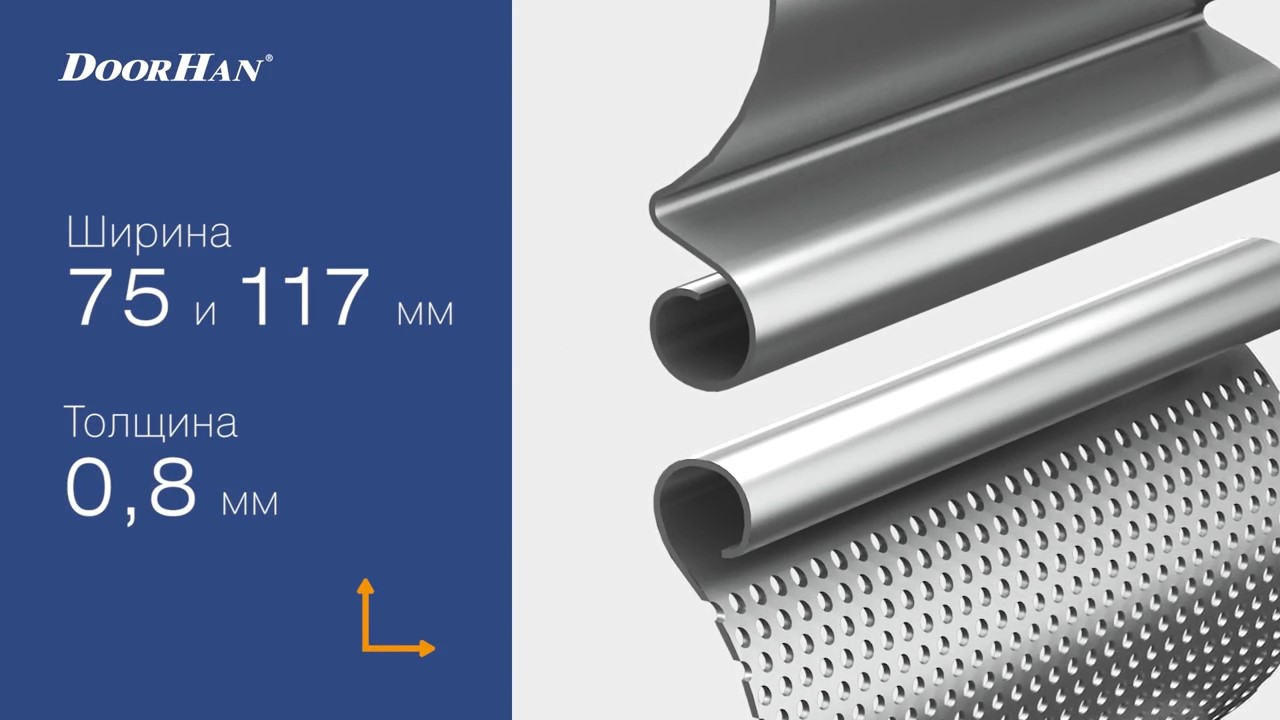

  9. Профиль полотна RHS117/08, RHS117P/08
  10. Уплотнитель боковой UP5

Характеристики профиля RHS117

ПАРАМЕТР ЗНАЧЕНИЕ
Профиль стальной сплошной RHS117
Материал оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м) 1,2
Вес профиля, кг/м² 10,25
Количество ламелей на 1 м высоты полотна, шт. 10
Максимальная ширина полотна, м 6
Максимальная площадь полотна, м² 18
Профиль стальной перфорированный RHS117P/08
Материал оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м) 1,08
Вес профиля, кг/м² 9,22
Количество ламелей на 1 м высоты полотна, шт. 10
Максимальная ширина полотна, м 6
Максимальная площадь полотна, м² 18

Монтаж

Способы монтажа

Ворота рулонные стальные с внутривальным приводом 4 Ворота рулонные стальные с внутривальным приводом 5

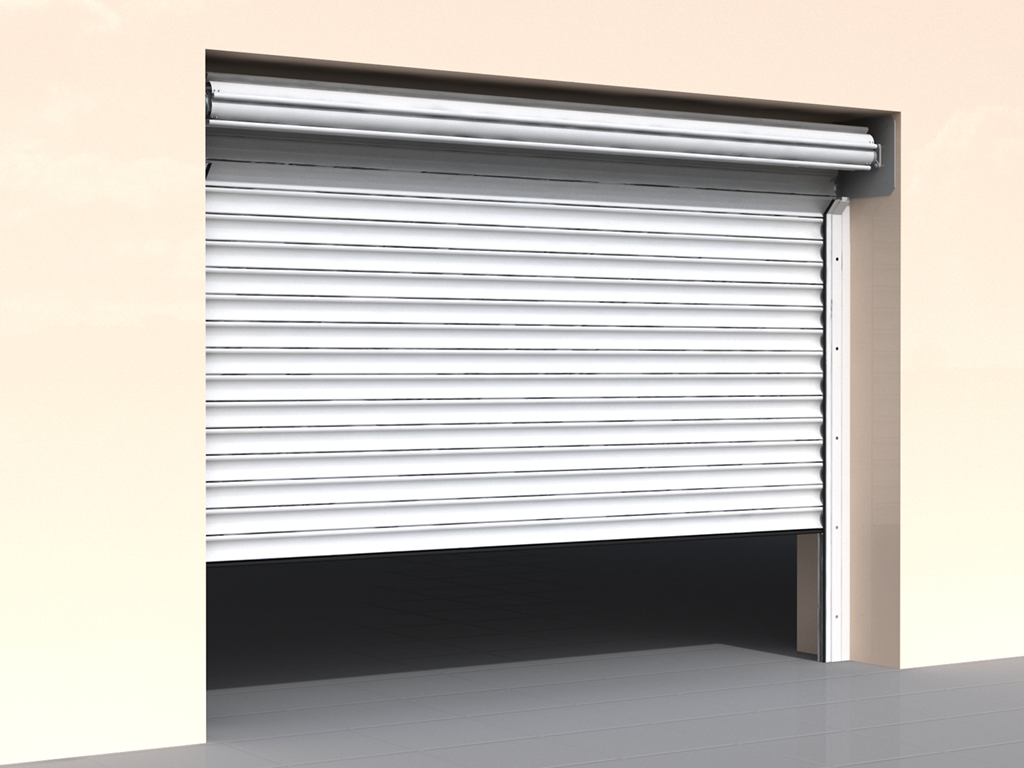

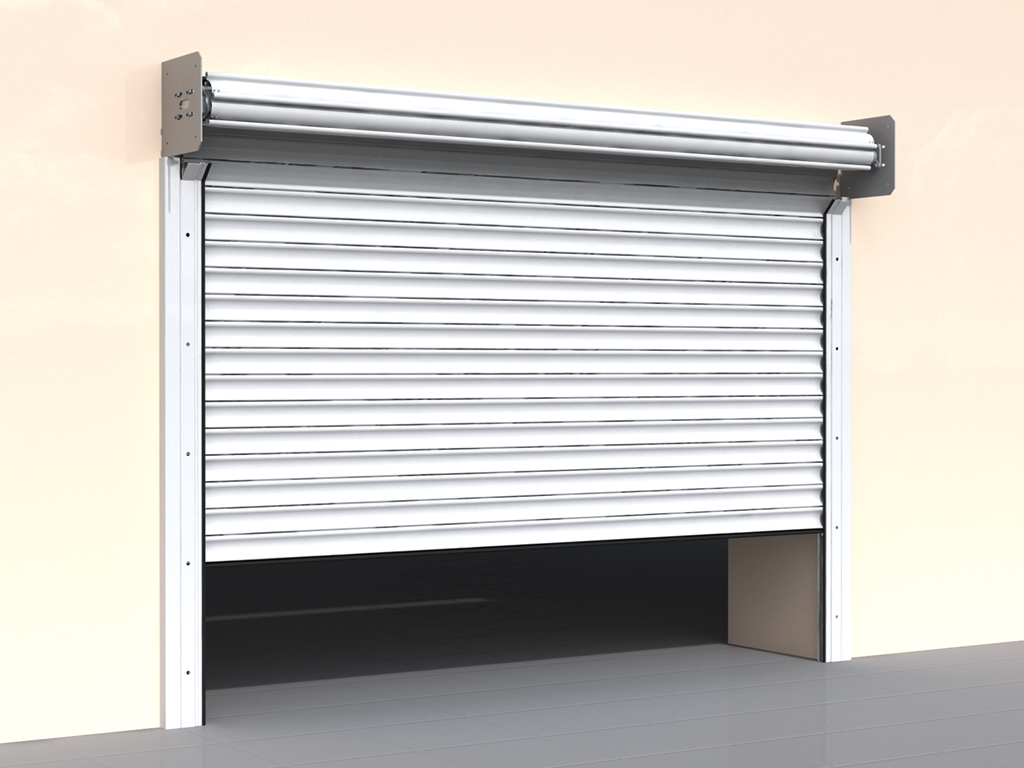

Накладной монтаж Встроенный монтаж

Стандартные конструктивные решения

Ворота рулонные стальные с внутривальным приводом 6 Ворота рулонные стальные с внутривальным приводом 7 Ворота рулонные стальные с внутривальным приводом 8

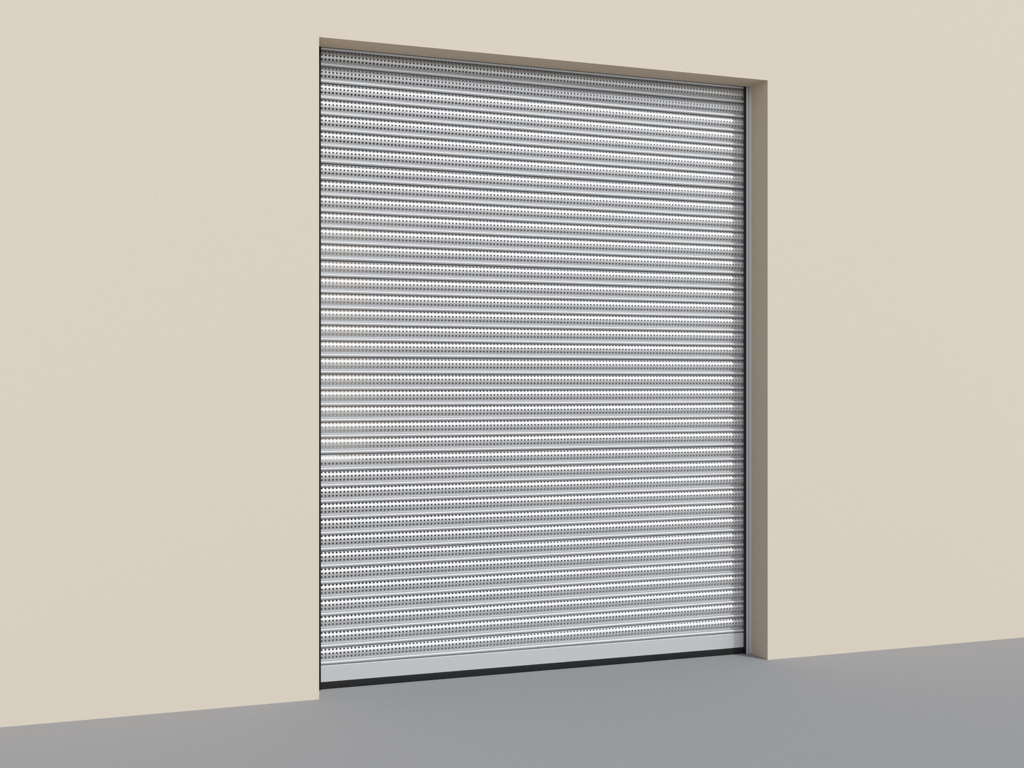

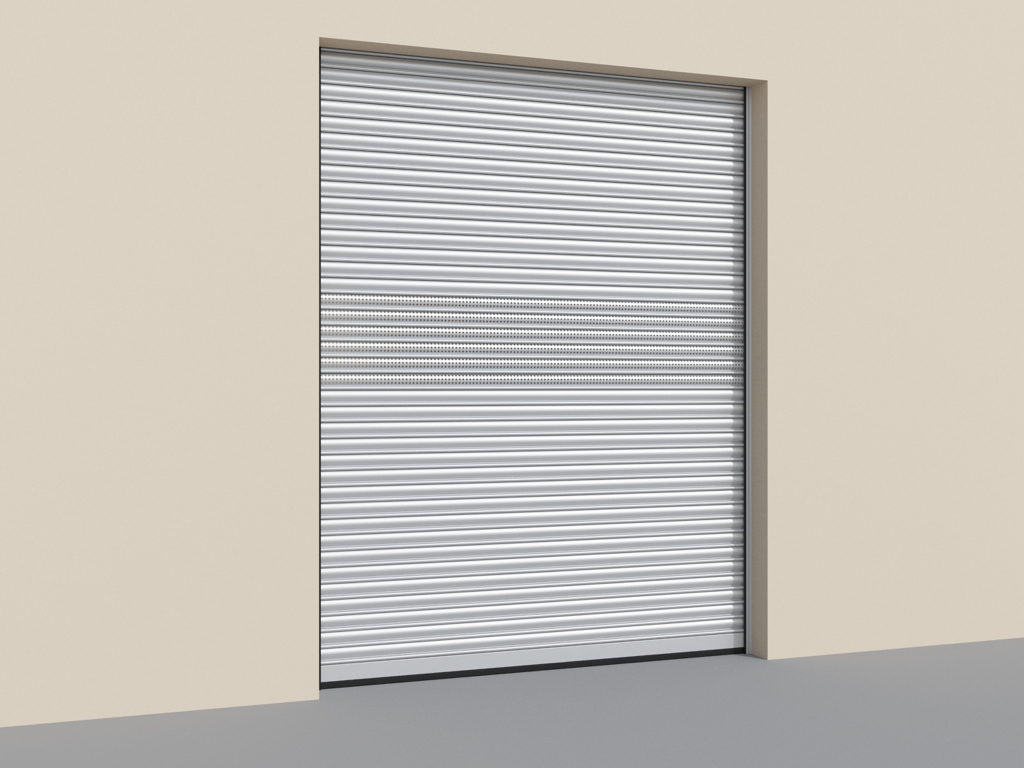

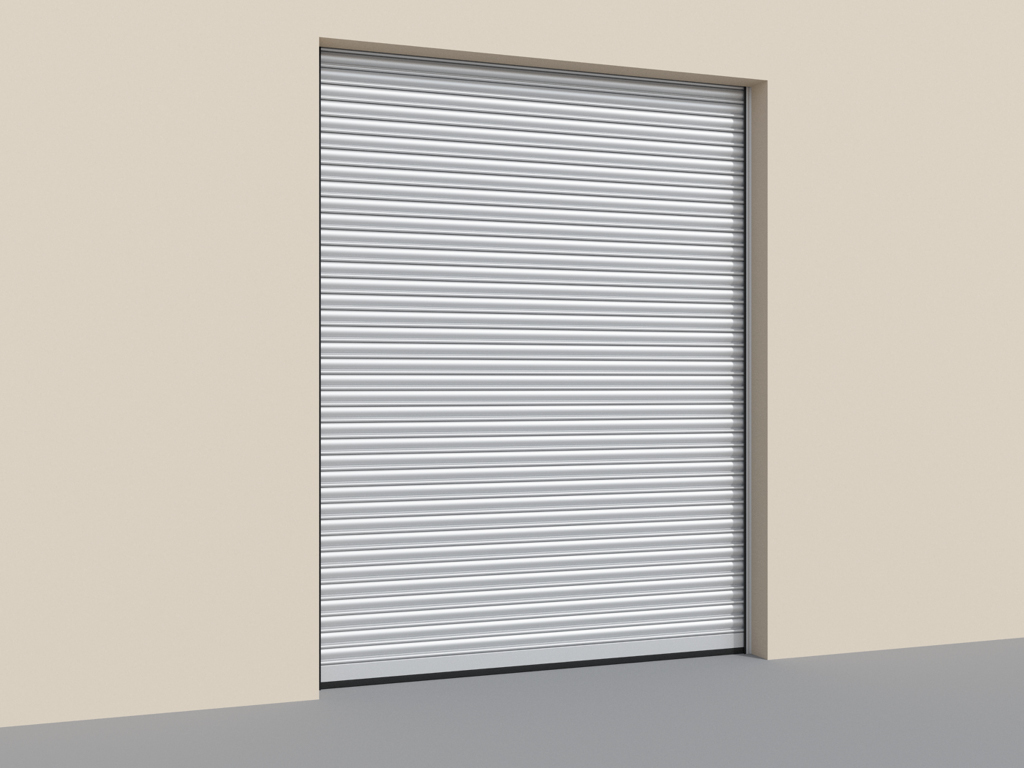

Рулонные ворота из сплошного стального профиля RHS117/08 Рулонные ворота из перфорированного стального профиля RHS117P/08 Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля

Видеообзор

Внешний вид

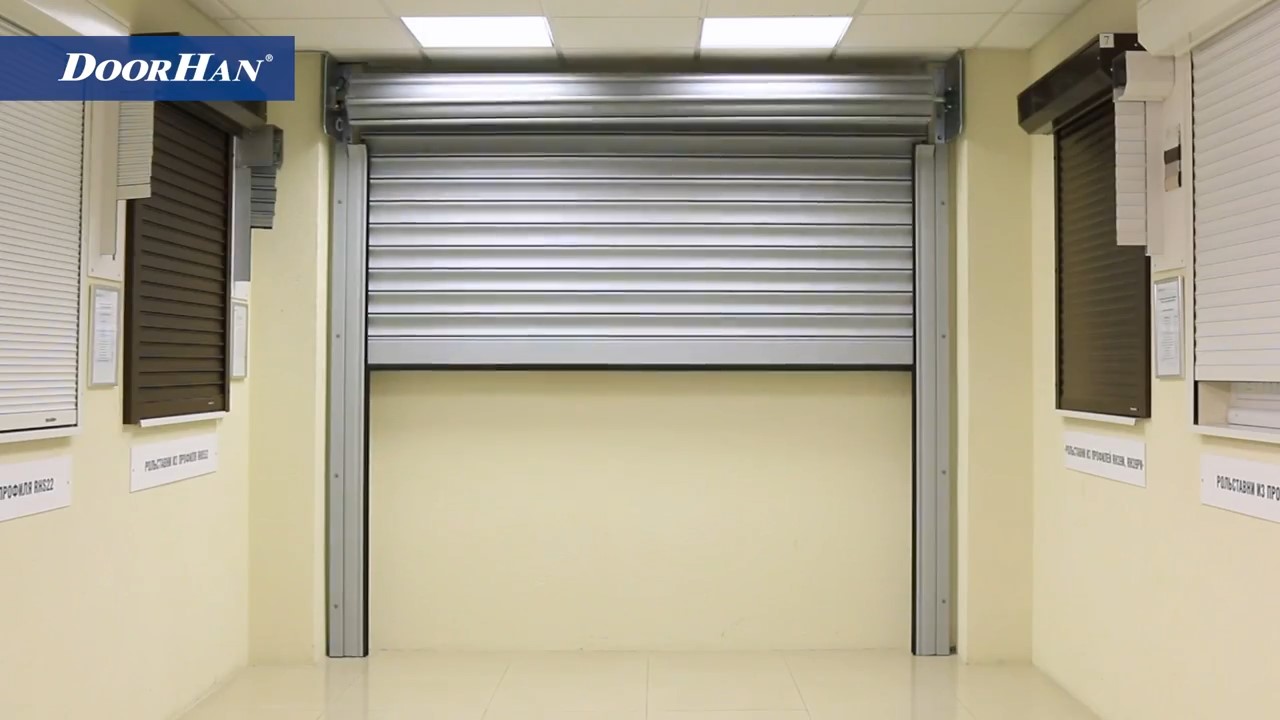

Ворота рулонные стальные вид изнутри

Ворота рулонные стальные с внутривальным приводом 9

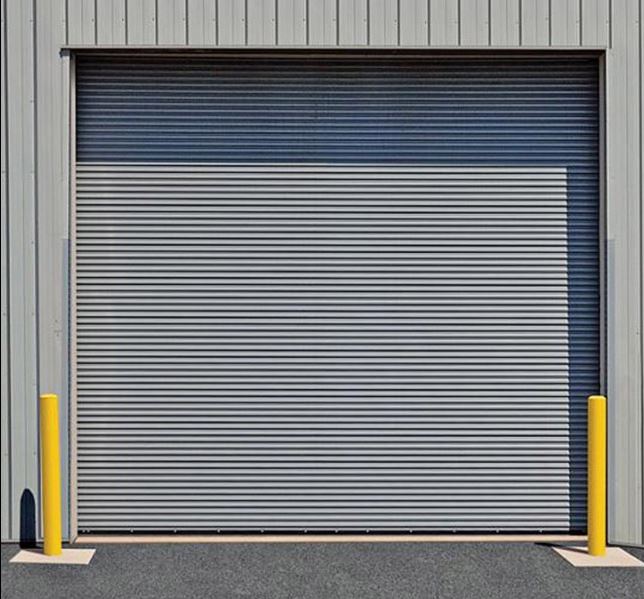

Ворота рулонные стальные вид снаружи

Ворота рулонные стальные с внутривальным приводом 10

Внешний вид

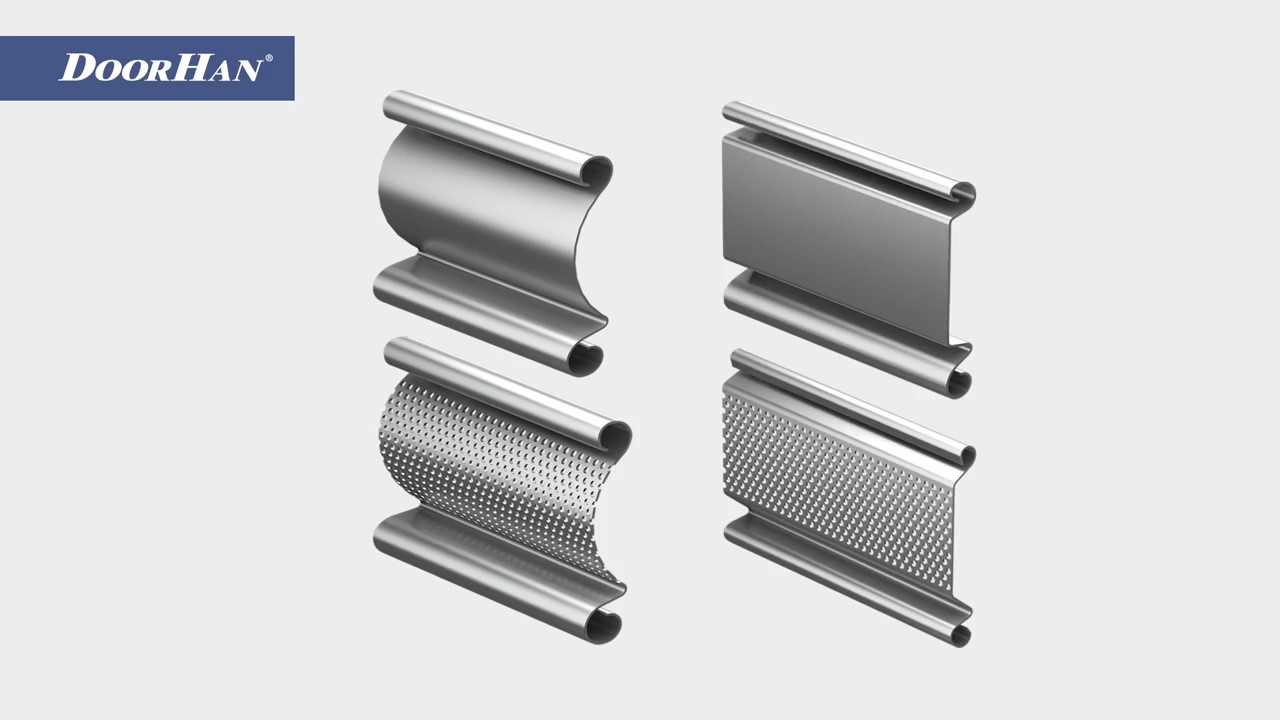

Экструдированный роллетный профиль RHS1170/0.8

Ворота рулонные стальные с внутривальным приводом 11

Цвета

Ворота рулонные стальные с внутривальным приводом 12
Ворота рулонные стальные с внутривальным приводом 13

Комплектация

Дополнительная комплектация

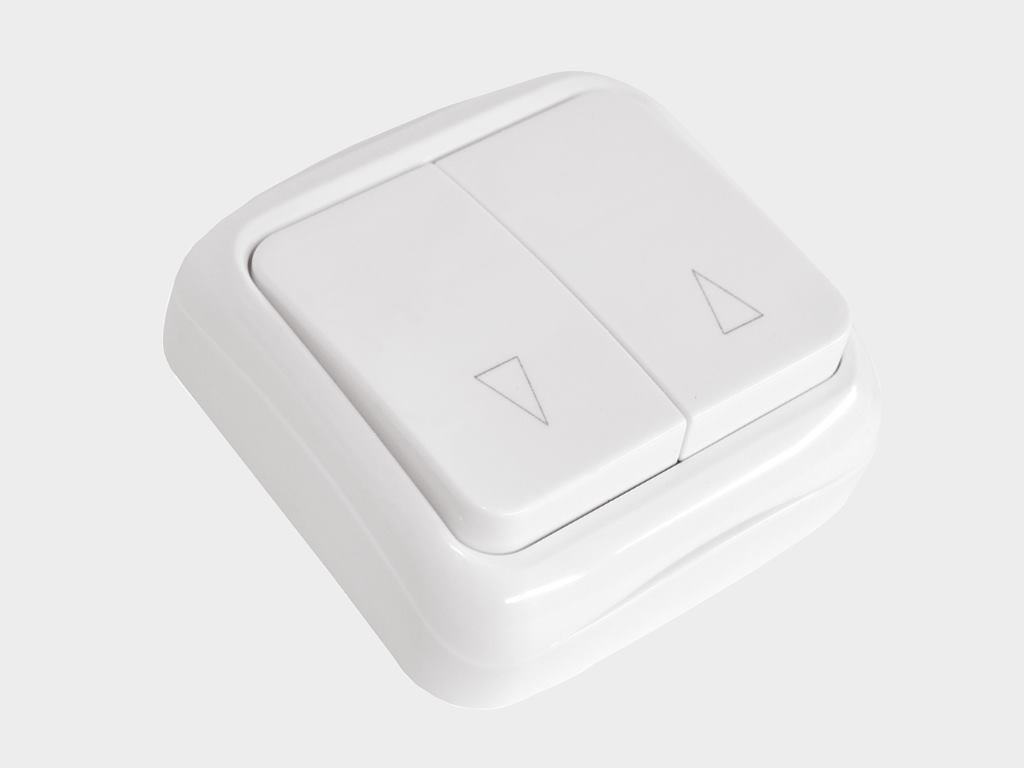

Выключатель клавишный SWB

Ворота рулонные стальные с внутривальным приводом 14

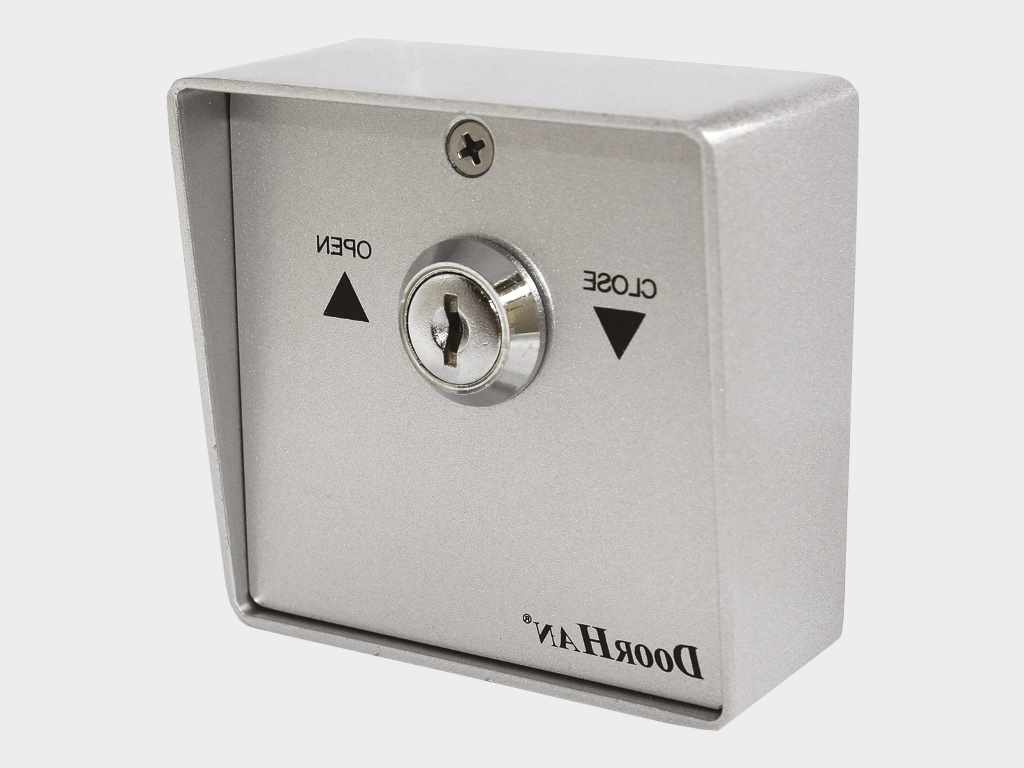

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ворота рулонные стальные с внутривальным приводом 15

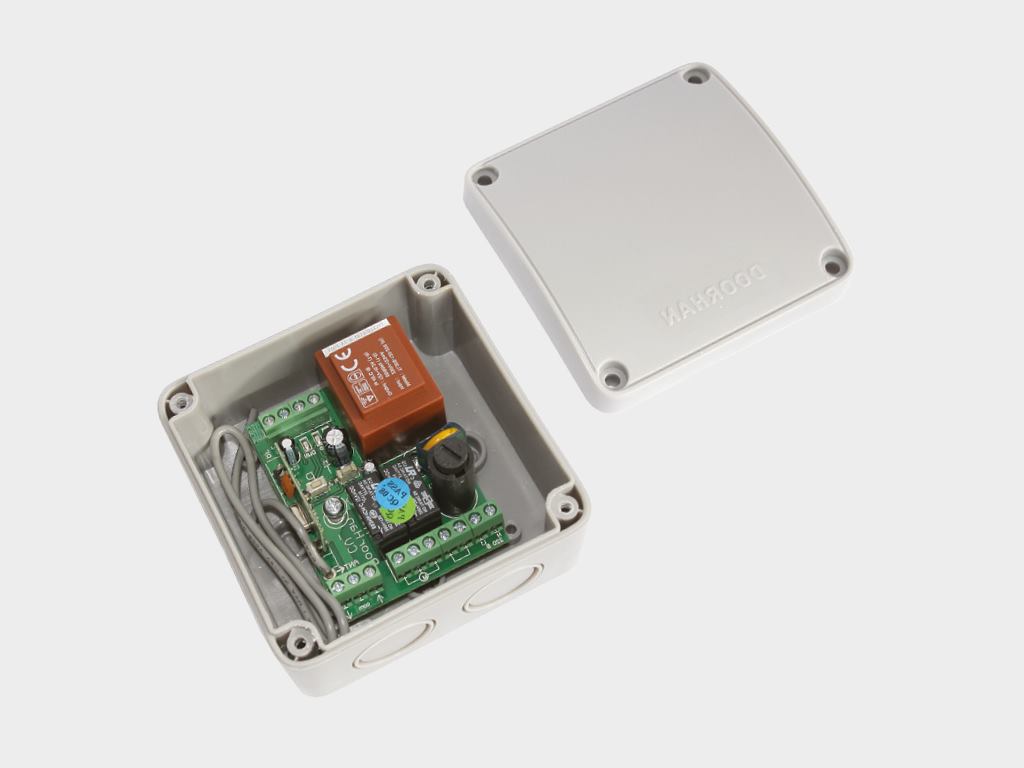

Блок дистанционного управления CV01 возможно управление как одной роллетой так и группой. Возможно наружное исполнение.

Ворота рулонные стальные с внутривальным приводом 16

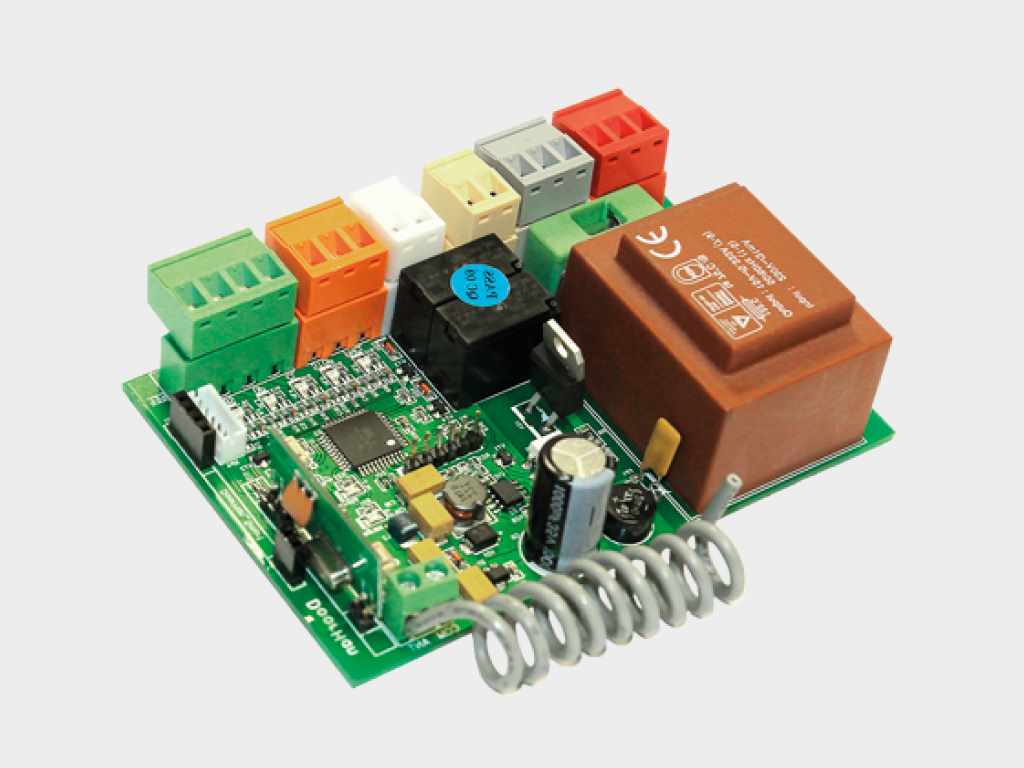

Внутренний блок дистанционного управления SmartRoll

Ворота рулонные стальные с внутривальным приводом 17

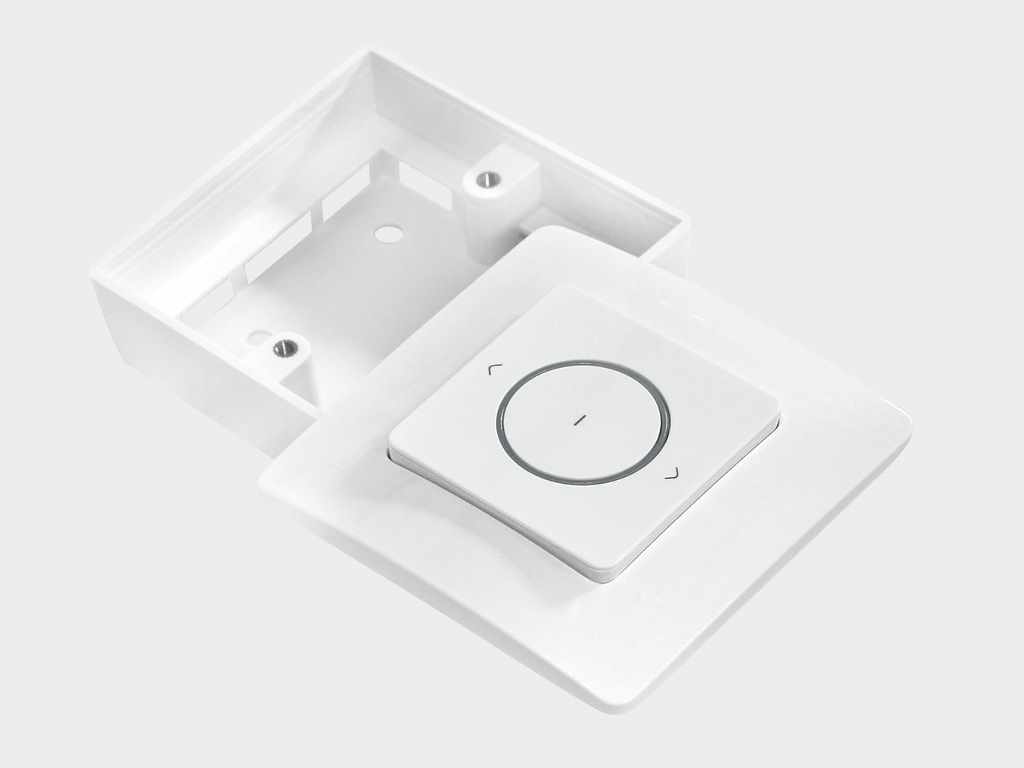

Накладной блок дистанционного управления с клавишами ROLL12, устанавливается внутри помещения. Возможно управление как от пульта так и от кнопки на самом блоке.

Ворота рулонные стальные с внутривальным приводом 18

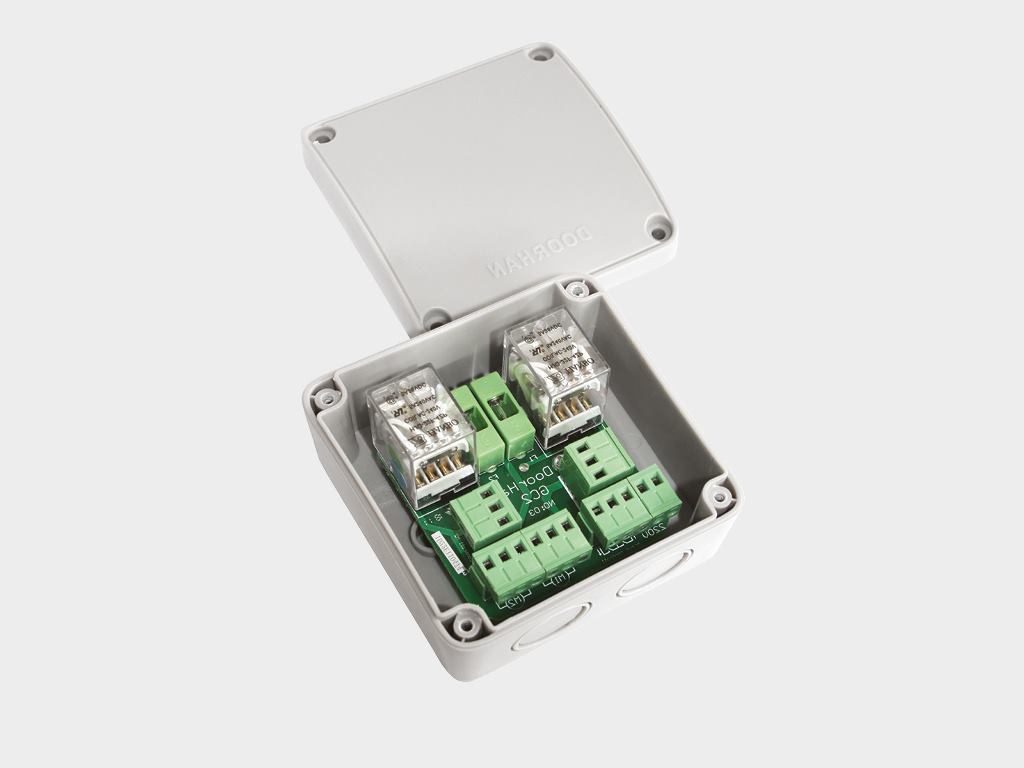

Блок группового управления GC2GC4.
Для создания групп из двух и четырех роллет на одном канале. Например 16 роллет разбиты на 4 группы, с одной клавиши четырехканального пульта открываются 4 роллеты.

Ворота рулонные стальные с внутривальным приводом 19

Внешний радиоприемник DHRE-1 для управления автоматикой сторонних производителей с помощью пульта DOORHAN

Ворота рулонные стальные с внутривальным приводом 20

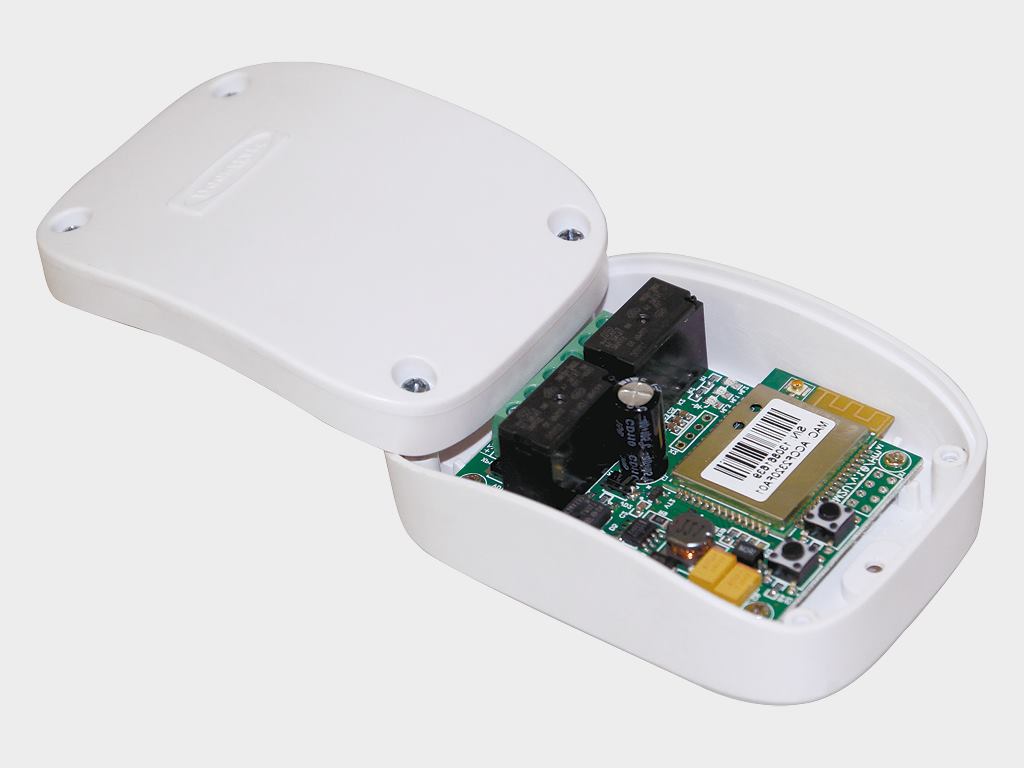

WI-FI модуль для беспроводного управления из программы электроприводами Doorhan с электронных устройств.

Ворота рулонные стальные с внутривальным приводом 21

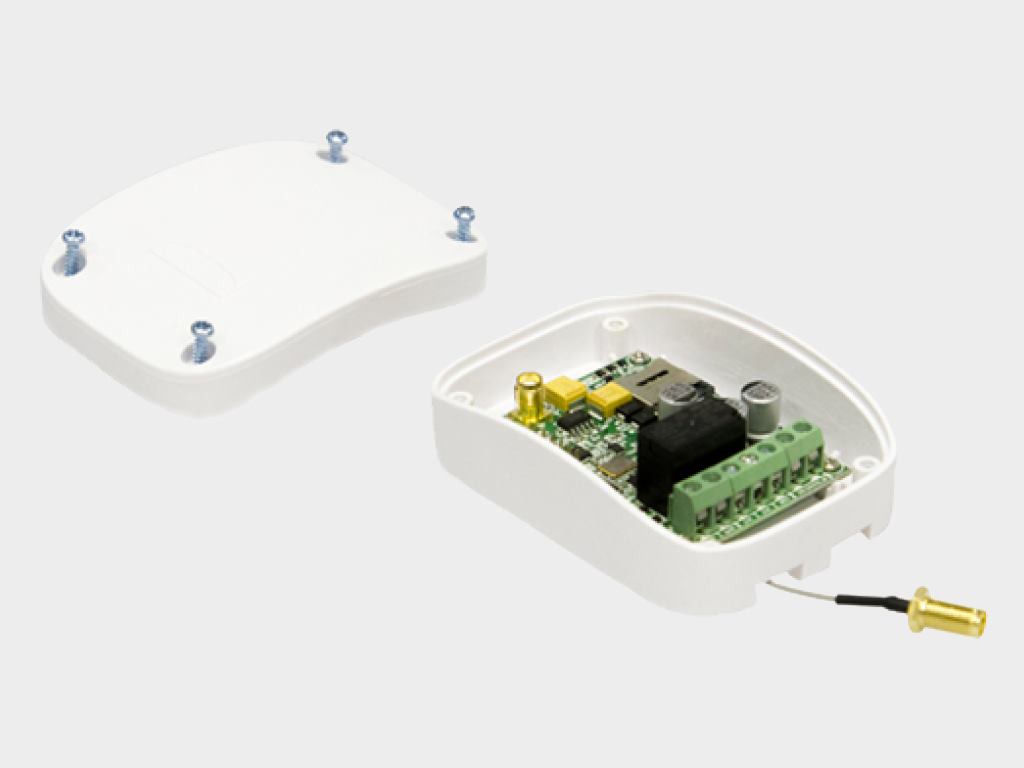

GSM-модуль (необходима Сим карта) для приема звонка с мобильного телефона и подачи сигнала на открытие.

Ворота рулонные стальные с внутривальным приводом 22

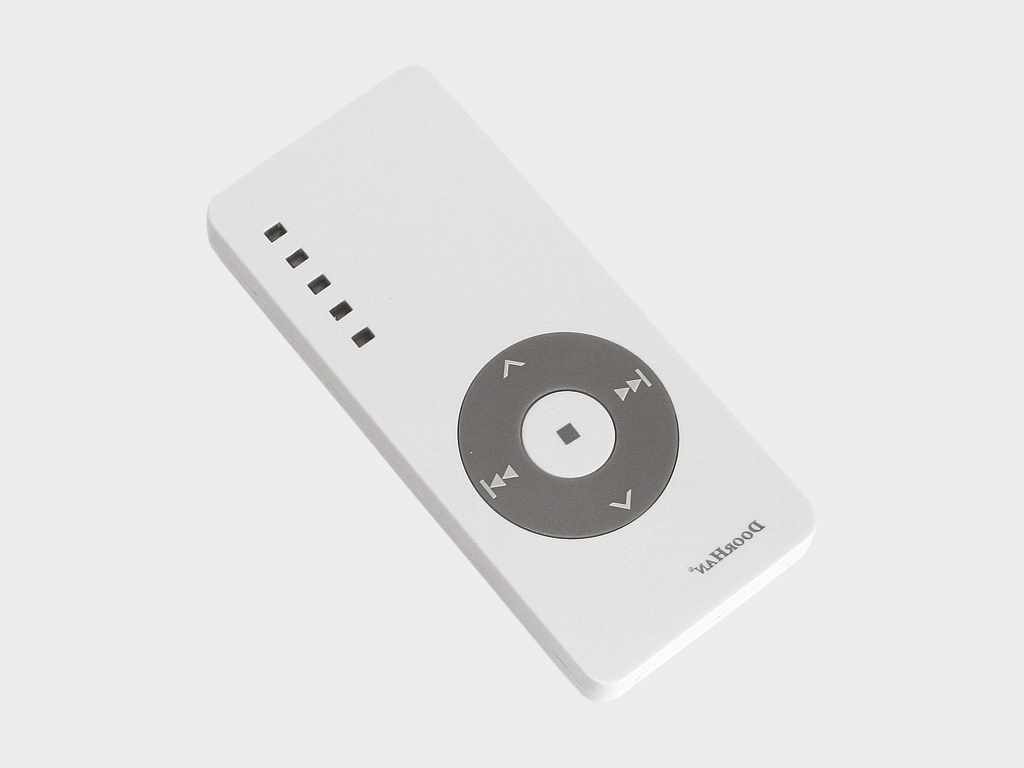

Пульт для блоков управления ROLL, пятиканальный.

Ворота рулонные стальные с внутривальным приводом 23

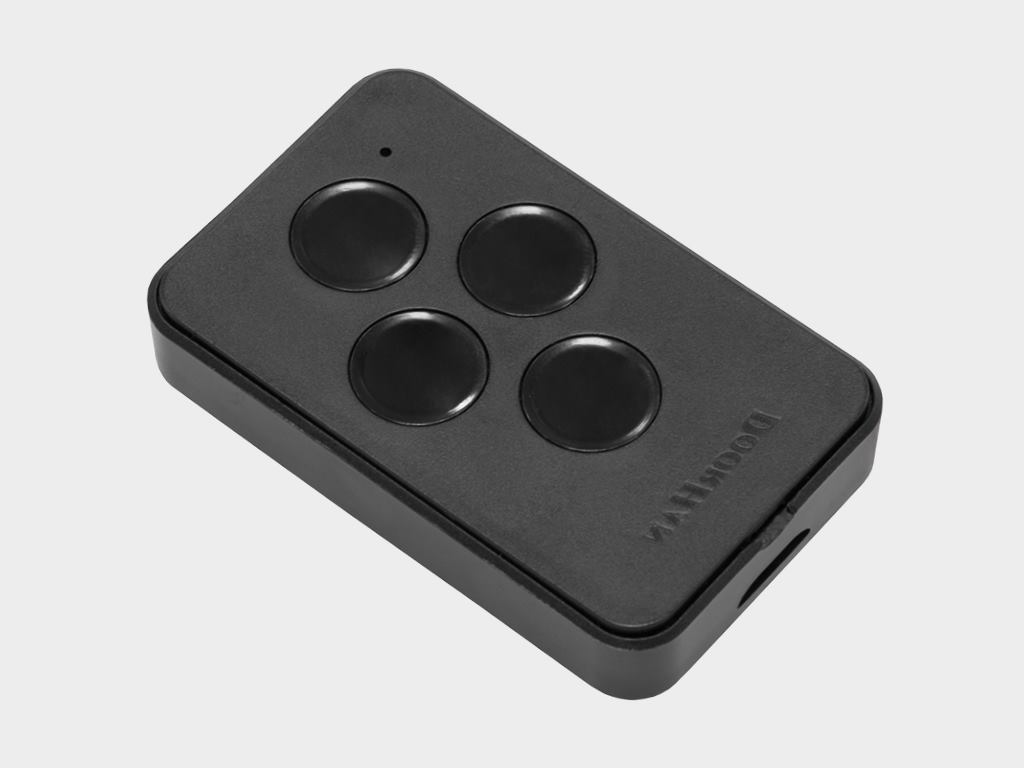

Пульт Transmitter-4PRO четырехканальный

Ворота рулонные стальные с внутривальным приводом 24

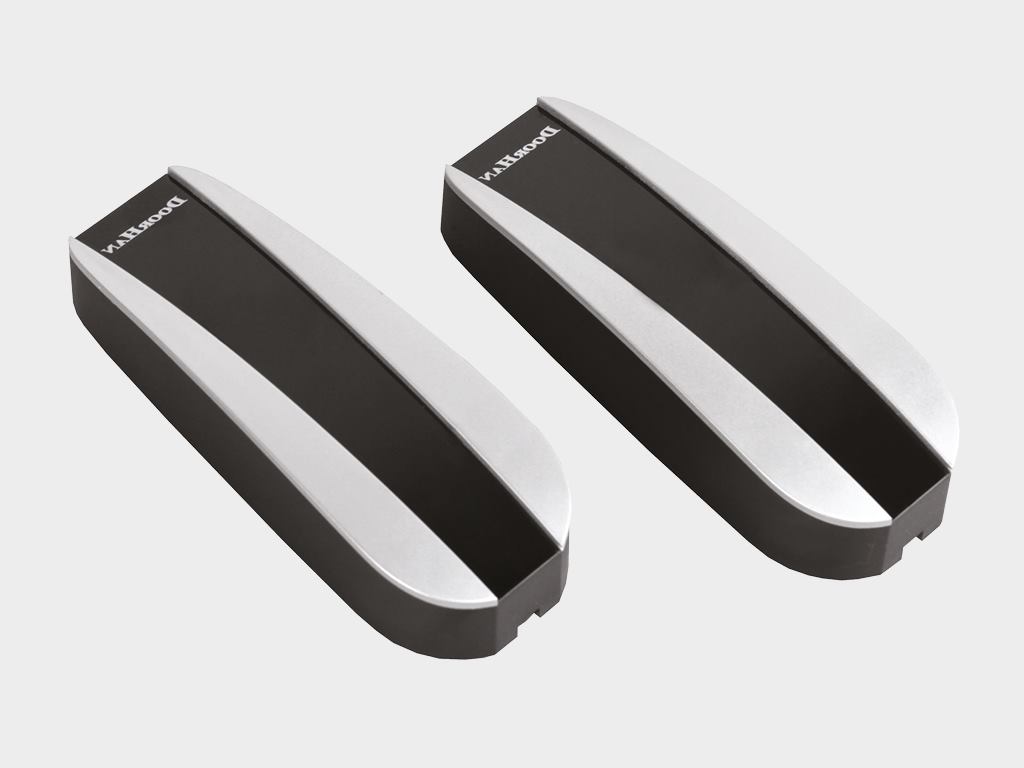

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Ворота рулонные стальные с внутривальным приводом 25

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

  1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
  2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
  3. Открытие роллет осуществляется без резких рывков.
  4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
  5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
  6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
  7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
  8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
  9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
  10. Не давайте детям пульты, придется покупать новые.
  11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
  12. Нахождение в месте движения конструкции может привести к травмам.
  13. Не нужно проверять ударами на прочность конструкцию рольставен.
  14. Запрещается препятствовать ходу движения изделия.
  15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
  16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
  17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
  18. Сервис рольставен необходимо производить ежегодно.
  19. Использование рольставен не по назначению снимает гарантию производителя.
  20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
