Ворота рулонные стальные с навальным приводом

Доставка из Москвы

Рулонные ворота с навальным приводом и профилем RHS117P/0.8 используются для торговых павильонов, гаражей, помещений для склада общей площадью полотна до 18 мкВ. Имеют повышенный порог взлом стойкости, обеспечивают более высокую безопасность. Профили ворот и окрашены порошковой краской и оцинкованы за счет этого покрытие имеет более долгий срок службы. Рулонные ворота из данного профиля соответствуют всем европейским и российским сертификатам безопасности. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.

Детали

Срок гарантии

3 года

47.800
Цена указана с НДС 20%

Описание

Рулонные ворота с навальным приводом и профилем RHS117P/0.8 используются для торговых павильонов, гаражей, помещений для склада общей площадью полотна до 18 мкВ. Имеют повышенный порог взлом стойкости, обеспечивают более высокую безопасность. Профили ворот и окрашены порошковой краской и оцинкованы за счет этого покрытие имеет более долгий срок службы. Рулонные ворота из данного профиля соответствуют всем европейским и российским сертификатам безопасности. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.

Конструкция

Таблица размеров

Высота проема от 2000 до 6300 мм
Ширина проема от 2000 до 11800 мм
Притолока от 650
Пристенки от 500
Максимальная площадь полотна до 50 м2

Ворота рулонные стальные с навальным приводом 1
Ворота рулонные стальные с навальным приводом 2

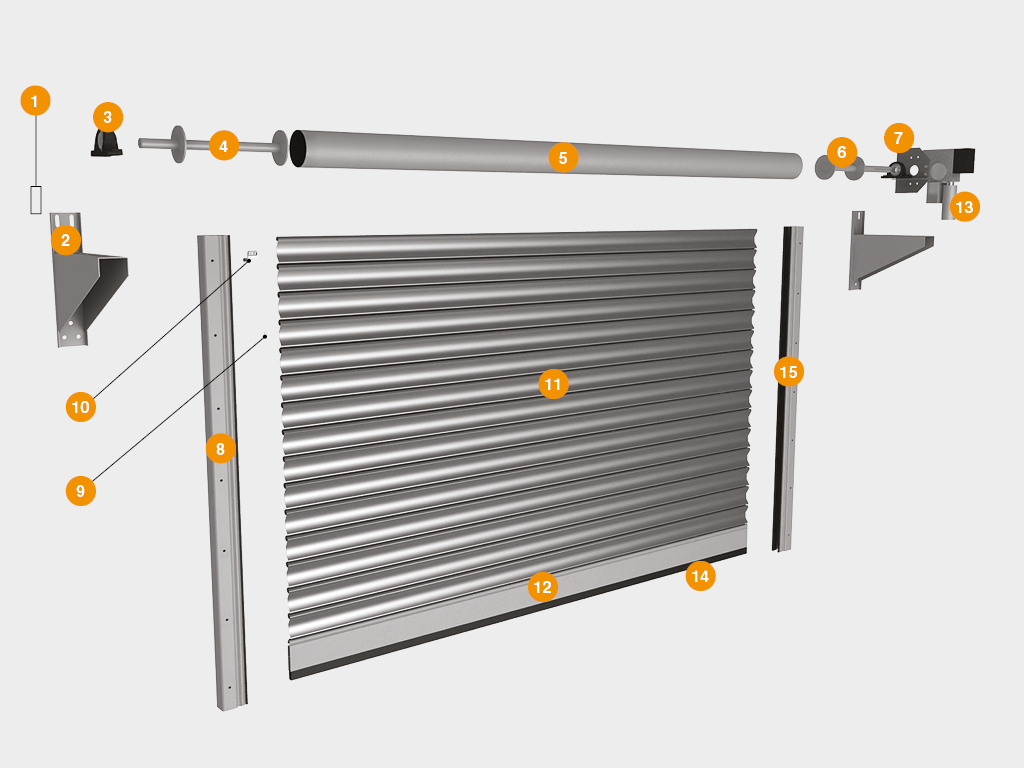

Конструкция рулонных ворот

Ворота рулонные стальные с навальным приводом 3

  1. Кольцо стопорное RN30, RN40, RN55
  2. Консоль SR425, SR650
  3. Суппорт с подшипником BS30, BS40, BS55
  4. Капсула регулируемая KPU10230, KPU159, KPU273-55
  5. Вал RV102, RV159m, RV273m-55
  6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
  7. Кронштейн крепления привода SR200
  8. Направляющий профиль RG95S
  9. Заглушка PB14
  10. Замок боковой SLE117
  11. Профиль (полотно) RHS117, RHS117P
  12. Профиль концевой RA120E
  13. Привод вальный
  14. Уплотнитель нижний UP4, UP6
  15. Уплотнитель боковой UP5

Характеристики профиля RHS 117

ПАРАМЕТР ЗНАЧЕНИЕ
Профиль стальной сплошной RHS117
Материал оцинкованная сталь толщиной 0,9 мм
Вес профиля, кг/(п/м) 1,36
Вес профиля, кг/м² 11,61
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50
Профиль стальной перфорированный RHS117P
Материал оцинкованная сталь толщиной 0,9 мм
Вес профиля, кг/(п/м) 1,2
Вес профиля, кг/м² 10,25
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50

Монтаж

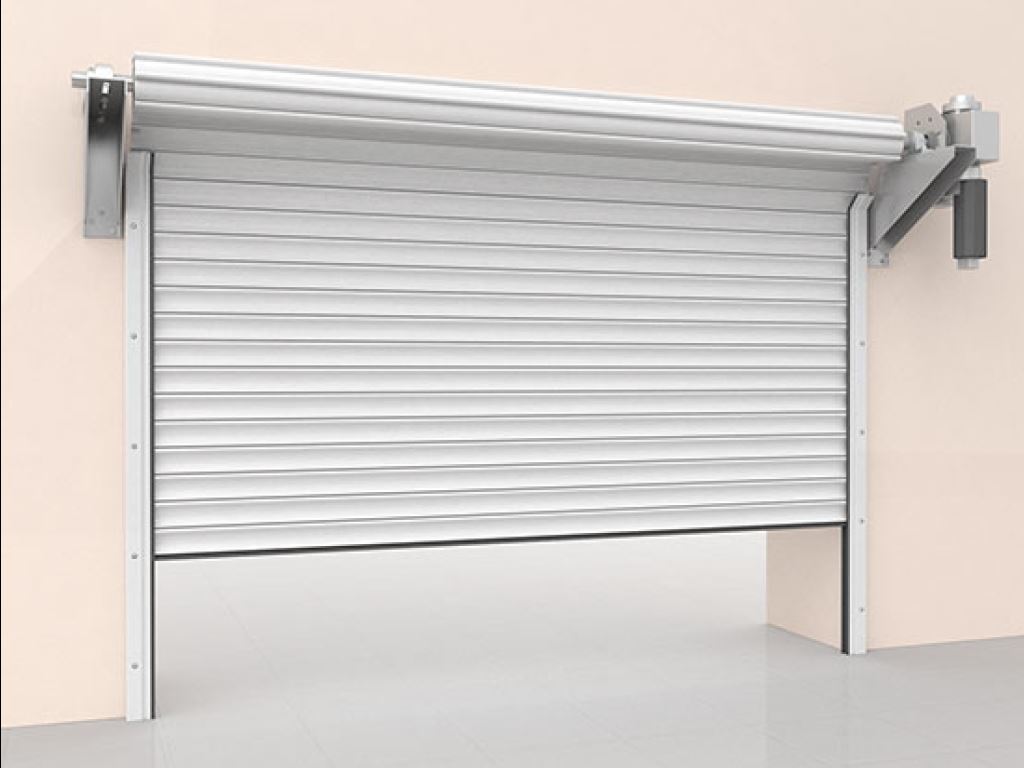

Способы монтажа

Ворота рулонные стальные с навальным приводом 4

Накладной монтаж

Стандартные конструктивные решения

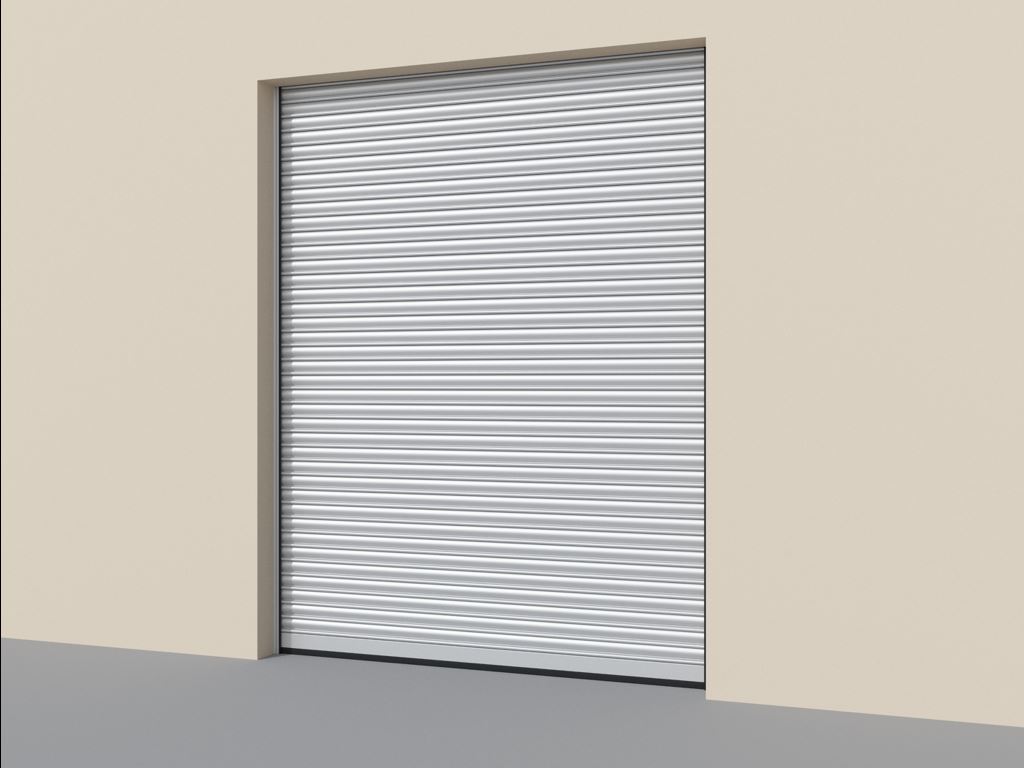

Рулонные ворота из сплошного стального профиля RHS117

Ворота рулонные стальные с навальным приводом 5

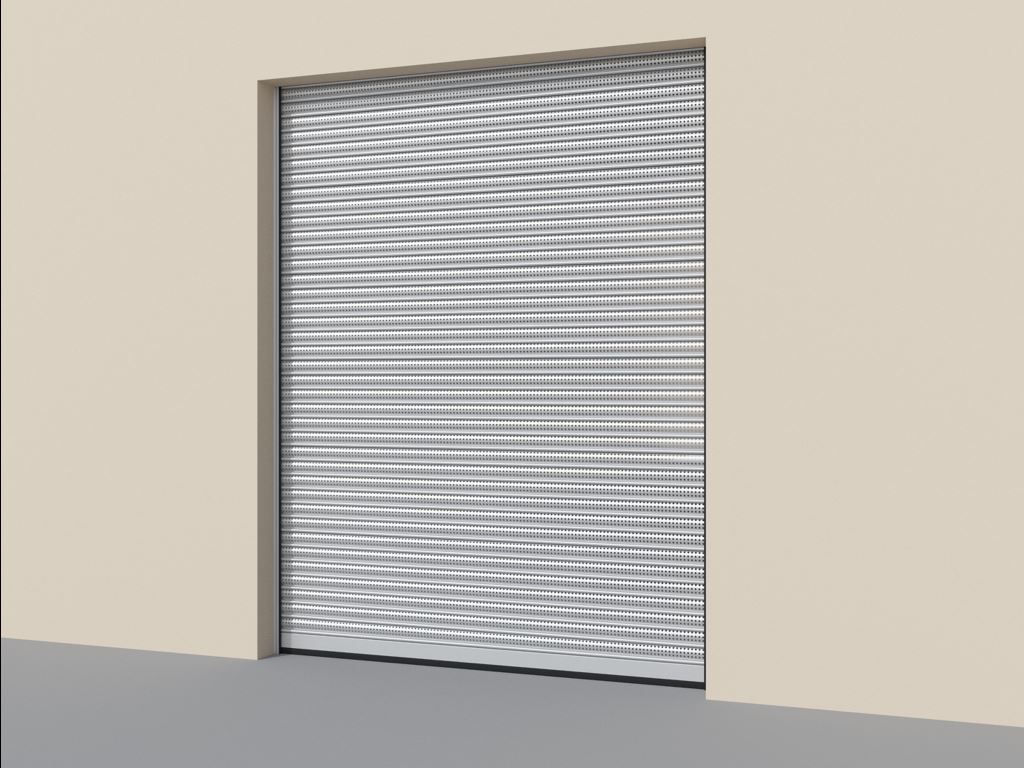

Рулонные ворота из перфорированного стального профиля RHS117P/08

Ворота рулонные стальные с навальным приводом 6

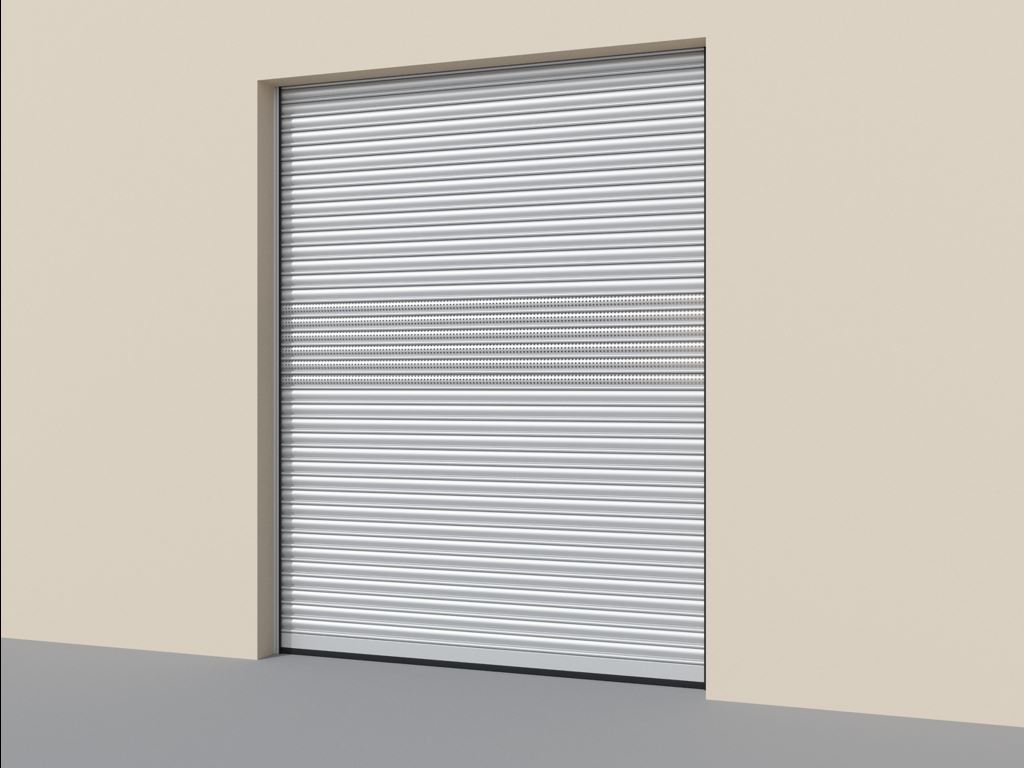

Рулонные ворота с комбинированным полотном из сплошного и перфорированного стального профиля

Ворота рулонные стальные с навальным приводом 7

Видеообзор

Внешний вид

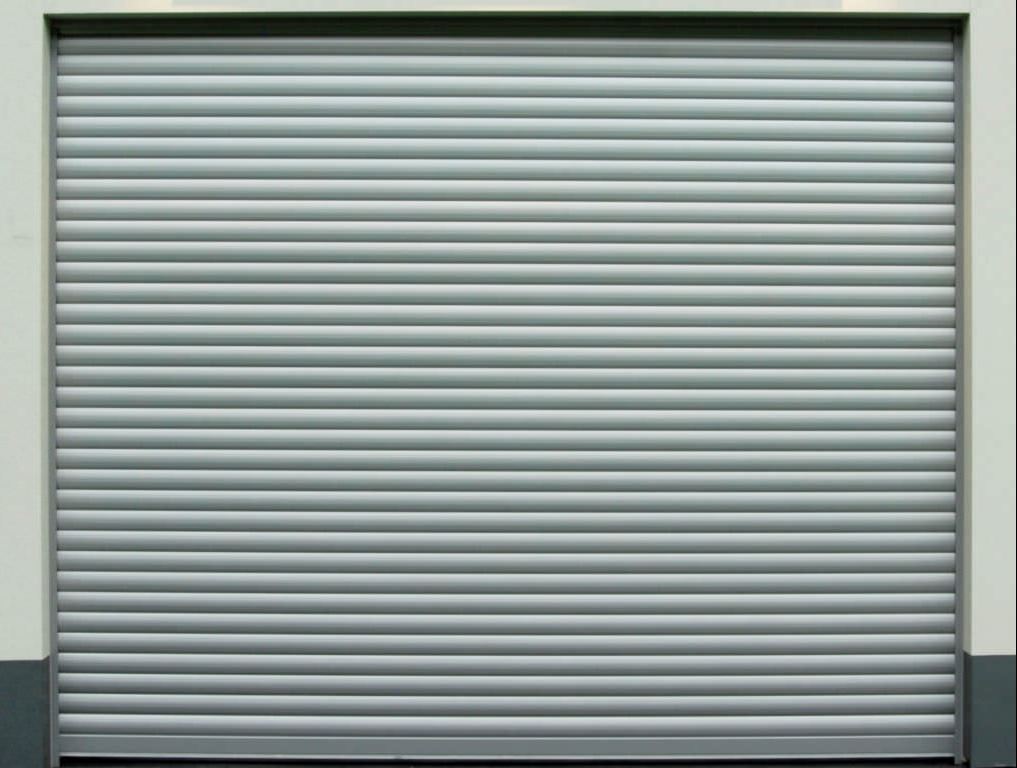

Рулонные ворота цвет RAL 9006

Ворота рулонные стальные с навальным приводом 8

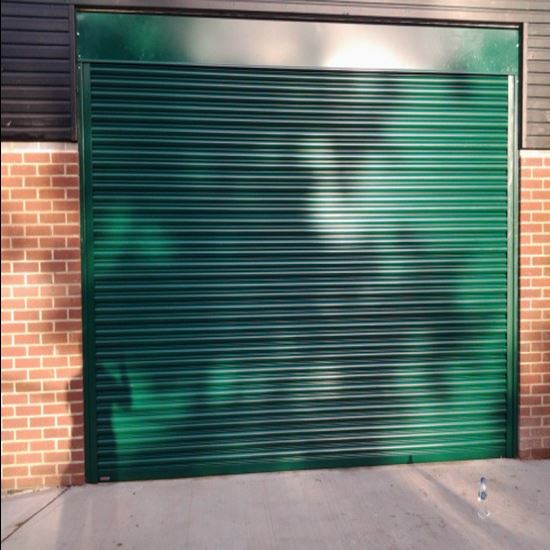

Рулонные ворота цвет RAL 6005

Ворота рулонные стальные с навальным приводом 9

Внешний вид рольворот

Экструдированный роллетный профиль RHS1170/0.8
Ворота рулонные стальные с навальным приводом 10

Цвета

Ворота рулонные стальные с навальным приводом 11
Ворота рулонные стальные с навальным приводом 12

Комплектация

Дополнительная комплектация

Выключатель клавишный SWB

Ворота рулонные стальные с навальным приводом 13

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ворота рулонные стальные с навальным приводом 14

Блок дистанционного управления CV01 возможно управление как одной роллетой так и группой. Возможно наружное исполнение.

Ворота рулонные стальные с навальным приводом 15

Внутренний блок дистанционного управления SmartRoll

Ворота рулонные стальные с навальным приводом 16

Накладной блок дистанционного управления с клавишами ROLL12, устанавливается внутри помещения. Возможно управление как от пульта так и от кнопки на самом блоке.

Ворота рулонные стальные с навальным приводом 17

Блок группового управления GC2GC4.
Для создания групп из двух и четырех роллет на одном канале. Например 16 роллет разбиты на 4 группы, с одной клавиши четырехканального пульта открываются 4 роллеты.

Ворота рулонные стальные с навальным приводом 18

Внешний радиоприемник DHRE-1 для управления автоматикой сторонних производителей с помощью пульта DOORHAN

Ворота рулонные стальные с навальным приводом 19

WI-FI модуль для беспроводного управления из программы электроприводами Doorhan с электронных устройств.

Ворота рулонные стальные с навальным приводом 20

GSM-модуль (необходима Сим карта) для приема звонка с мобильного телефона и подачи сигнала на открытие.

Ворота рулонные стальные с навальным приводом 21

Пульт для блоков управления ROLL, пятиканальный.

Ворота рулонные стальные с навальным приводом 22

Пульт Transmitter-4PRO четырехканальный

Ворота рулонные стальные с навальным приводом 23

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Ворота рулонные стальные с навальным приводом 24

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

  1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
  2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
  3. Открытие роллет осуществляется без резких рывков.
  4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
  5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
  6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
  7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
  8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
  9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
  10. Не давайте детям пульты, придется покупать новые.
  11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
  12. Нахождение в месте движения конструкции может привести к травмам.
  13. Не нужно проверять ударами на прочность конструкцию рольставен.
  14. Запрещается препятствовать ходу движения изделия.
  15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
  16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
  17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
  18. Сервис рольставен необходимо производить ежегодно.
  19. Использование рольставен не по назначению снимает гарантию производителя.
  20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
