Ворота рулонные скоростные для морозильных камер

Name: Ворота рулонные скоростные для морозильных камер
Brand: DoorHan
Price: 312179 RUB
Availability: InStock

Гарантия

1 год на весь товар

Установка специалистами

Оплачивается отдельно

Предоплата

Без предоплаты

от

312 179 ₽

Цена указана с НДС 20%

Калькулятор

Заказать

Консультация и заказ

+7 (949) 718-89-48

Описание

Подробное описание

Сертификаты и паспорта

Документация

Видео

Описание

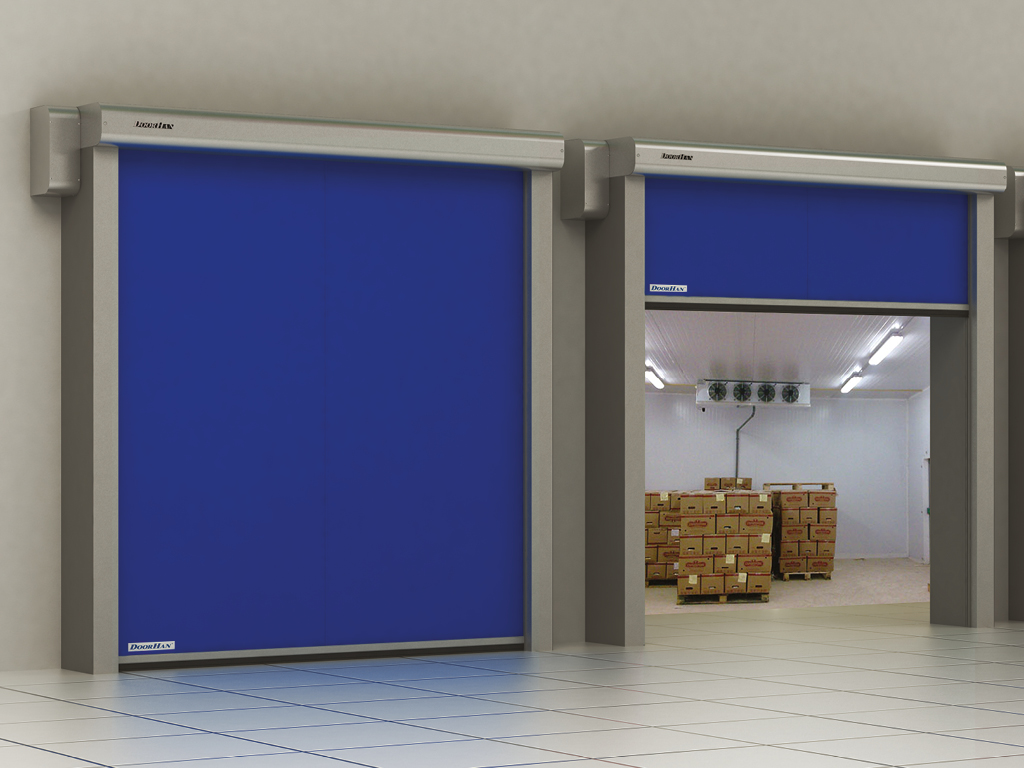

Скоростные рулонные ворота DoorHan эффективно разделяют помещения в соответствии с их температурным режимом, что делает их идеальным выбором для использования на пищевых производствах, складах и торговых комплексах, где требуется сохранение определенной температуры.

Морозостойкость;
Высокоскоростные ворота;
Максимальная теплоизоляция;
Предотвращение промерзания полотна.

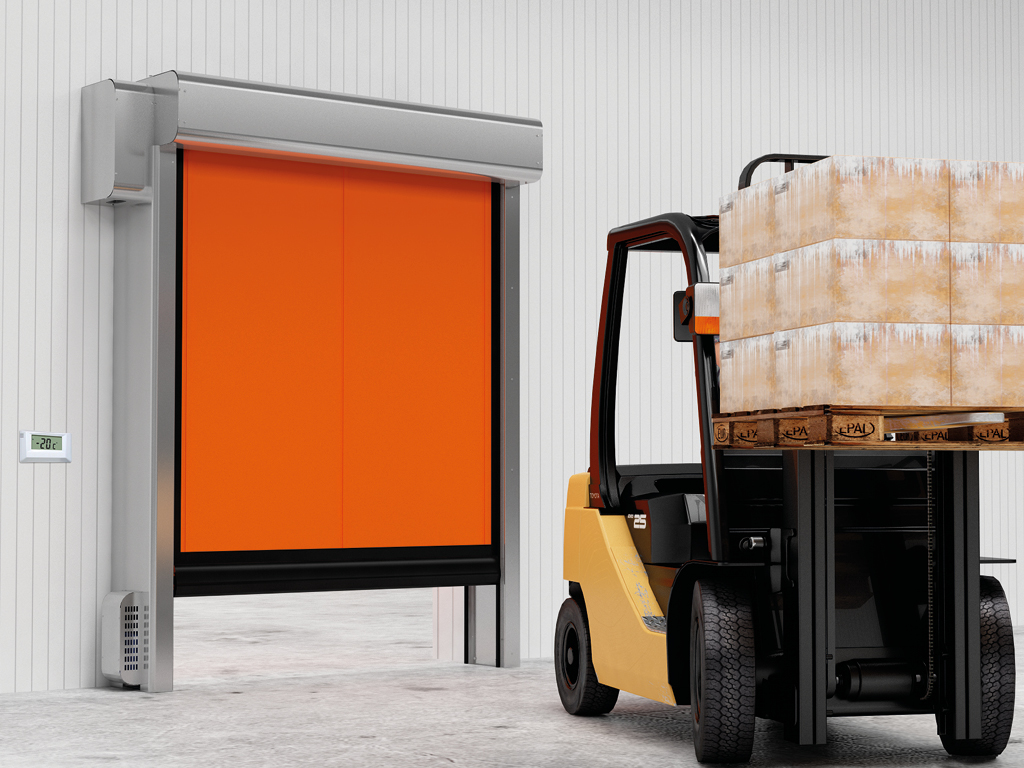

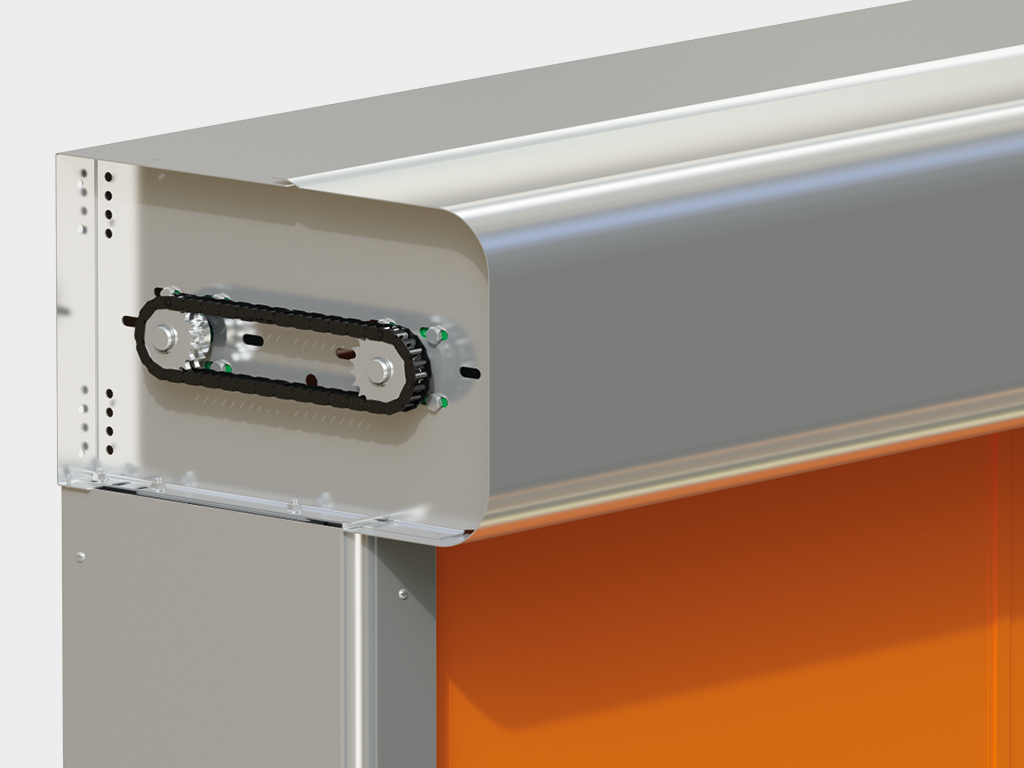

Система привода, направляющих и пространства между полотнами обеспечивает подогрев, предотвращающий замерзание и обеспечивающий максимальную теплоизоляцию помещений. Скоростные ворота DoorHan SPEEDROLL SDC надежно работают при экстремальных температурах до -30°C.

Стойки и короб изготавливаются из прочной оцинкованной стали, а направляющие из экструдированного полиэтилена, что обеспечивает высокую стойкость к коррозии и механическим повреждениям. Полотно ворот выполнено из армированного ПВХ, обеспечивая долговечность и надежность. Скоростные рулонные ворота DoorHan SPEEDROLL SDC надежное и удобное решение для эффективного разделения помещений по температурному режиму.

ЗОНА ПРИМЕНЕНИЯ

ПРЕИМУЩЕСТВА

Морозостойкость

Стабильная работа в морозильных камерах при температурах вплоть до -30 °С.

Высокоскоростные ворота

Высокая скорость открывания.

Максимальная теплоизоляция

Обеспечивают максимальную теплоизоляцию благодаря системе из двух полотен с подогреваемым пространством между полотнами.

Предотвращение промерзания полотна

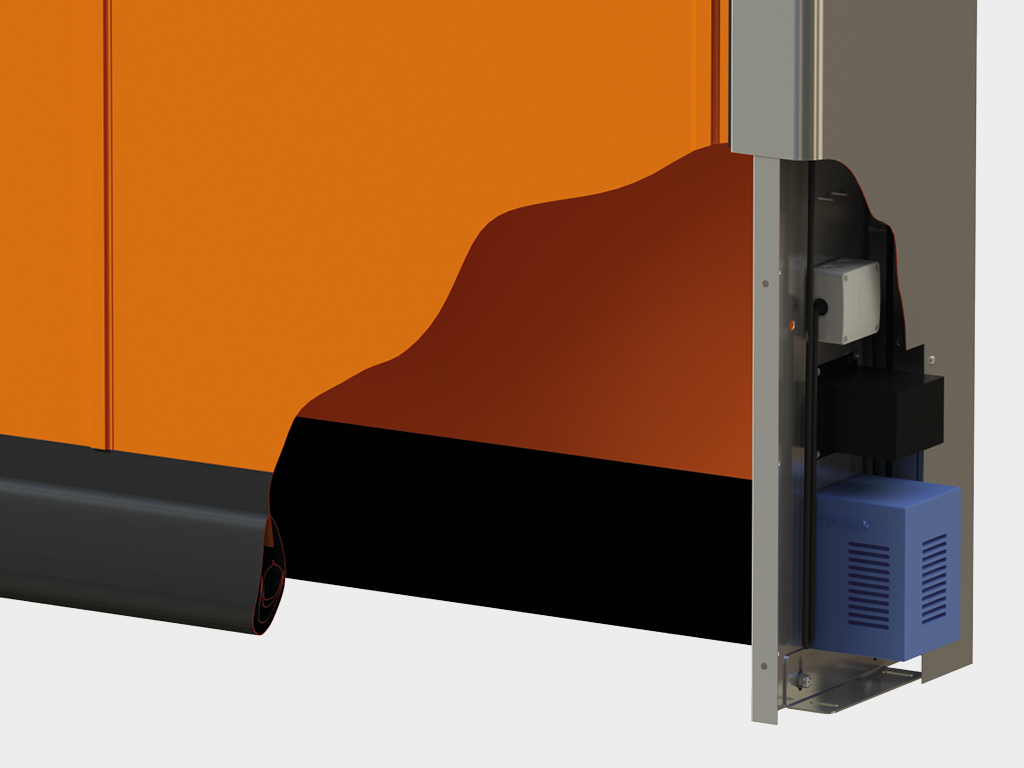

Подогрев привода и направляющих, а также пространства между полотнами предотвращает промерзание полотна.

ДИЗАЙН

ЦВЕТА КАРКАСА


RAL 9003 (белый)	RAL 9006 (серебристый)

RAL 9005 (черный)	RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)	RAL 8017 (коричневый)

RAL 3005 (красный)	RAL 5005 (синий)

RAL 7038 (серый)	Оцинкованная сталь (без покрытия)

ЦВЕТА ПОЛОТНА


RAL 9010 (белый)	RAL 5002 (синий)

RAL 6026 (зеленый)	RAL 9006 (серебристый)

RAL 1003 (желтый)	RAL 3002 (красный)

RAL 2004 (оранжевый)

ТАБЛИЦА РАЗМЕРОВ

Параметр	Показатель
Ширина проема, мм	2 000–3 750
Высота проема, мм	2 000–3 000
Притолока, мм	От 1 100
Пристенки, мм	От 225

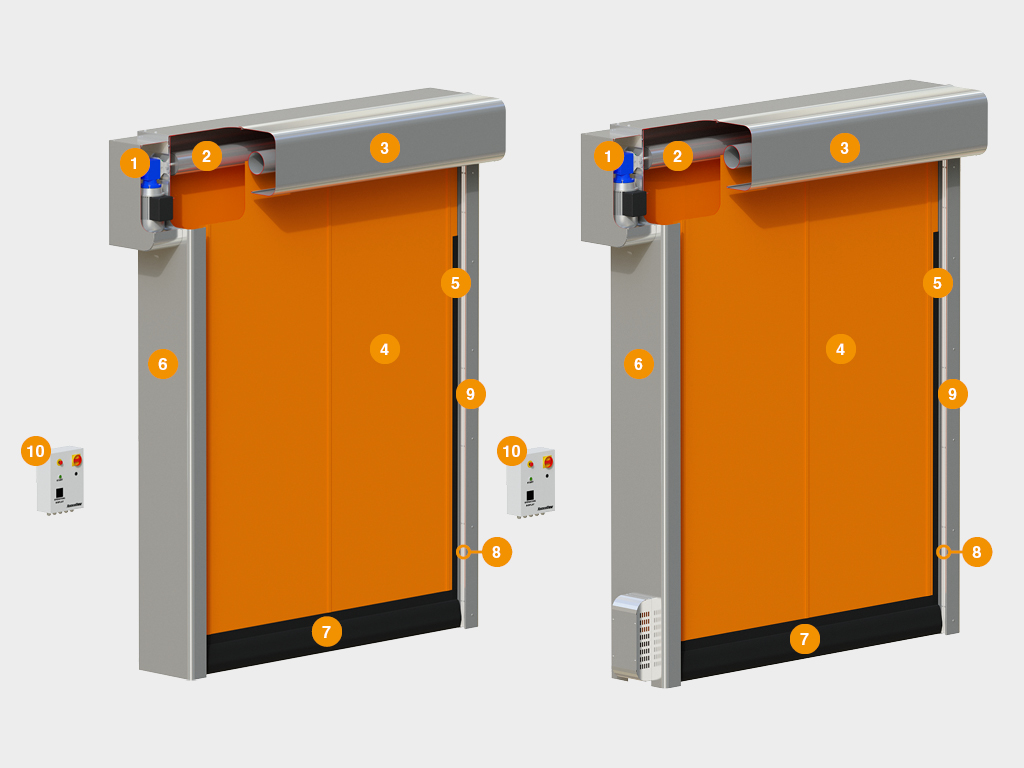

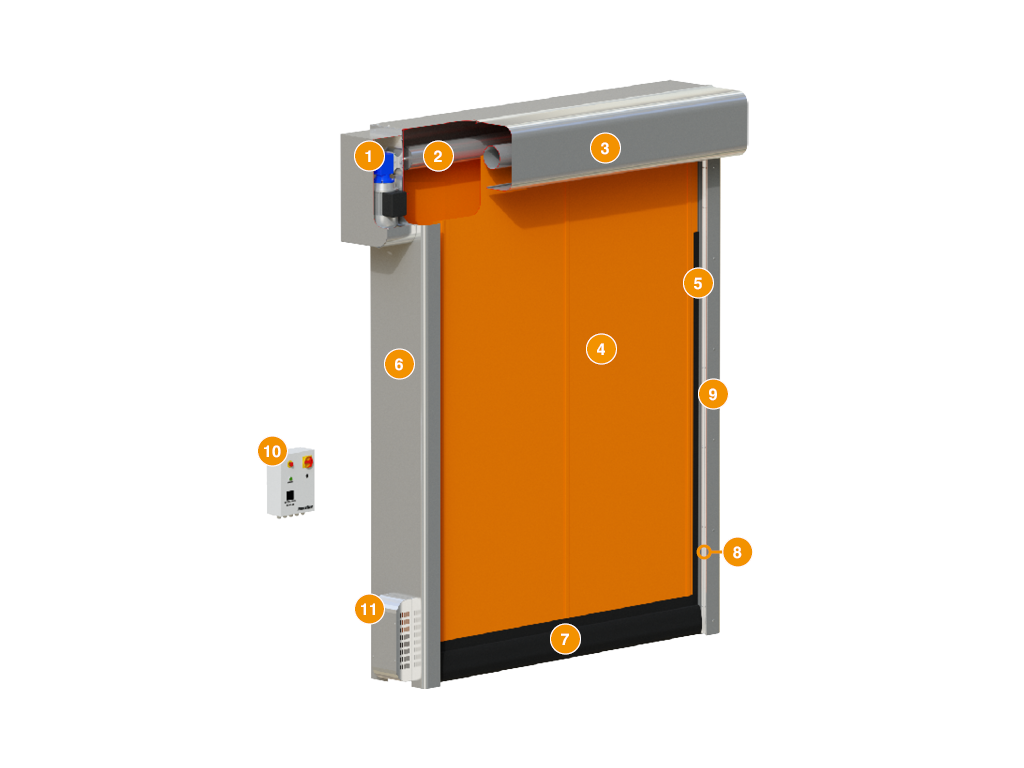

КОНСТРУКЦИЯ

1. Электрический привод

2. Вал

3. Короб вала

4. Полотно ворот

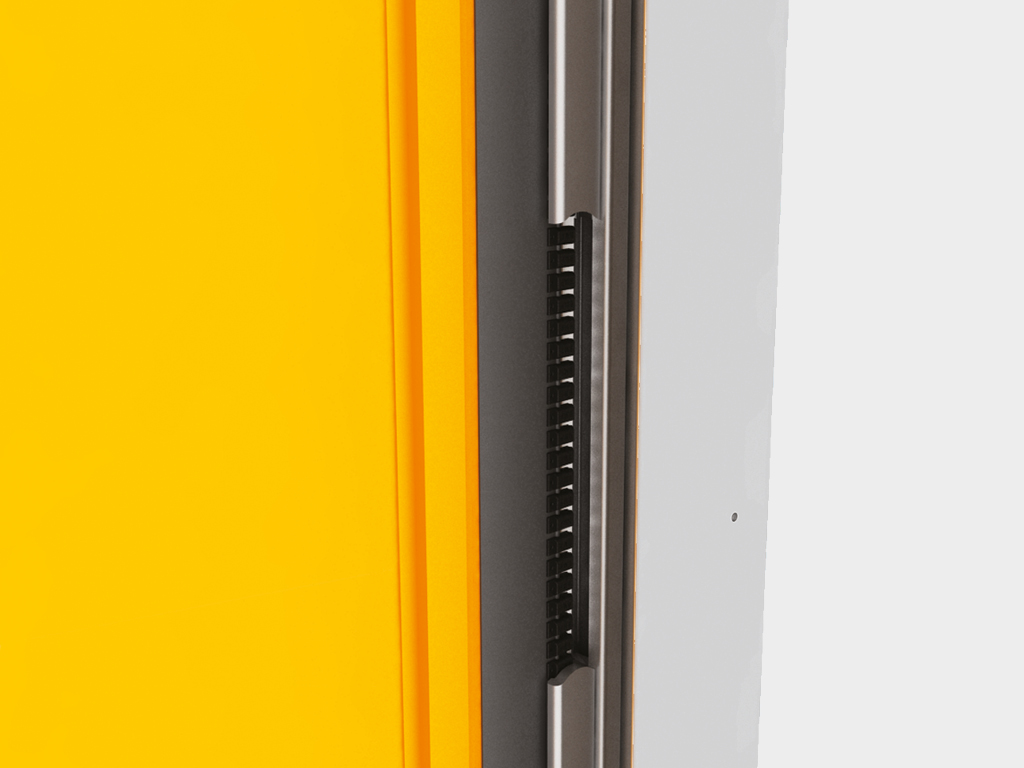

5. Направляющая для движения полотна

6. Короб стойки

7. Нижняя кромка полотна

8. Фотоэлемент

9. Стойка

10. Блок управления

11. Тепловентилятор

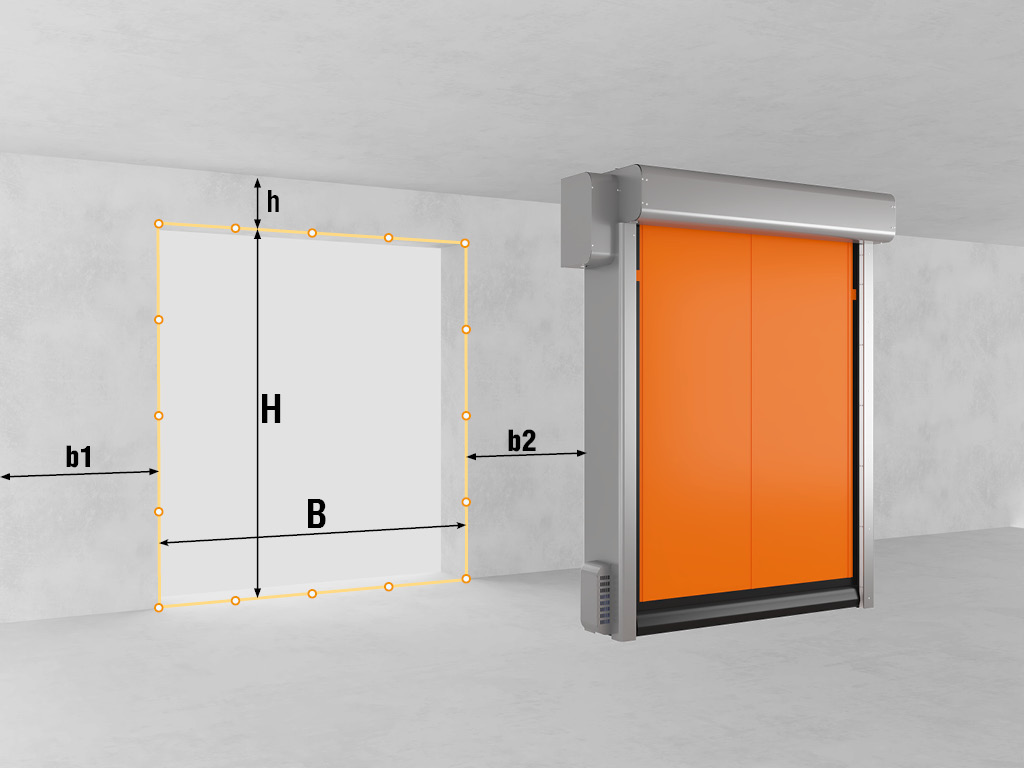

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

B – ширина проема (расстояние от левого края до правого края проема),

H – высота проема (расстояние от пола до верха проема),

h – притолока (расстояние от верха проема до потолка),

b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере B и H за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

СПОСОБЫ МОНТАЖА

Накладной монтаж скоpостных ворот.

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

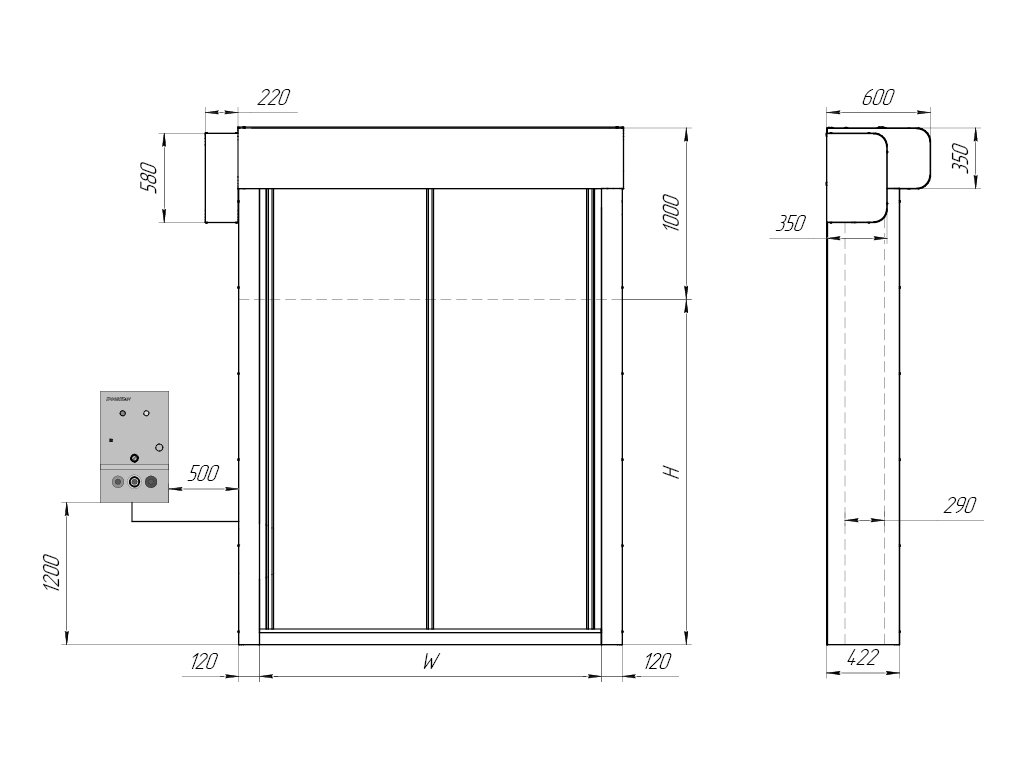

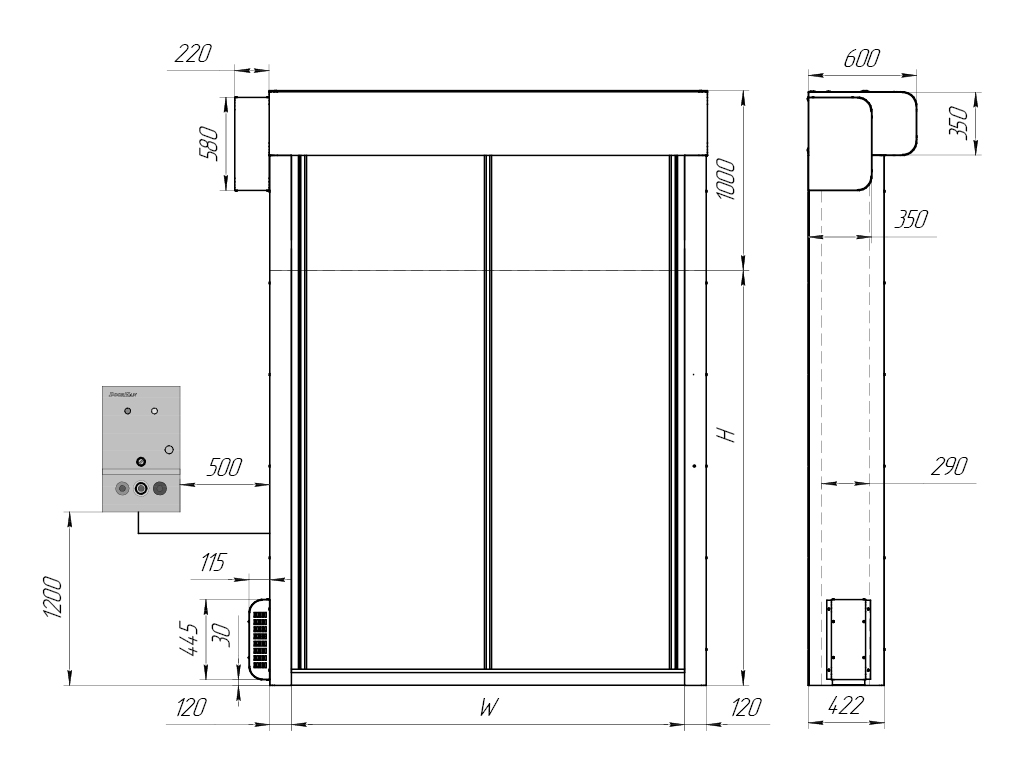

Общий вид ворот с приводом сбоку (привод слева/привод справа).

ПАРАМЕТРЫ ПРОЕМА

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 000–3 750
H, мм Высота проема	2 000–3 000

БАЗОВАЯ КОМПЛЕКТАЦИЯ

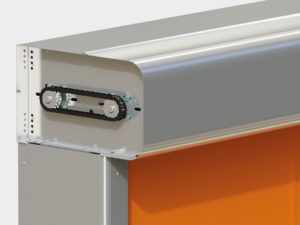

	Стойки и короба из оцинкованной стали.
	Вал диаметром 130 мм из оцинкованной стали.
	Направляющие из экструдированного полиэтилена.

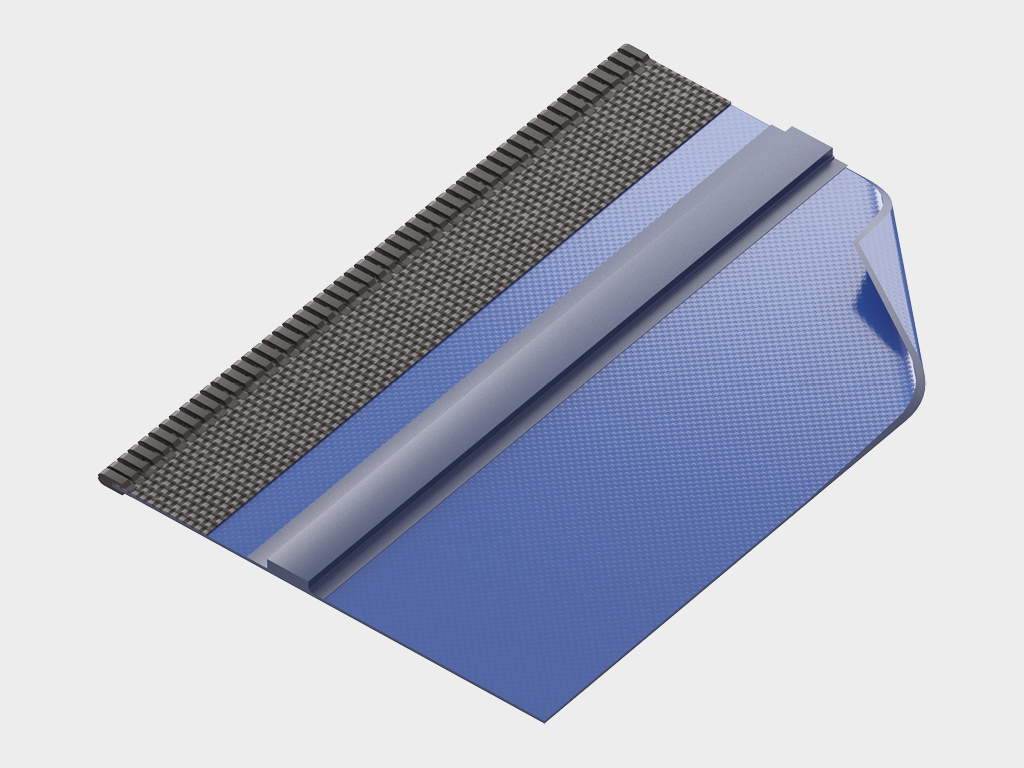

	Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².

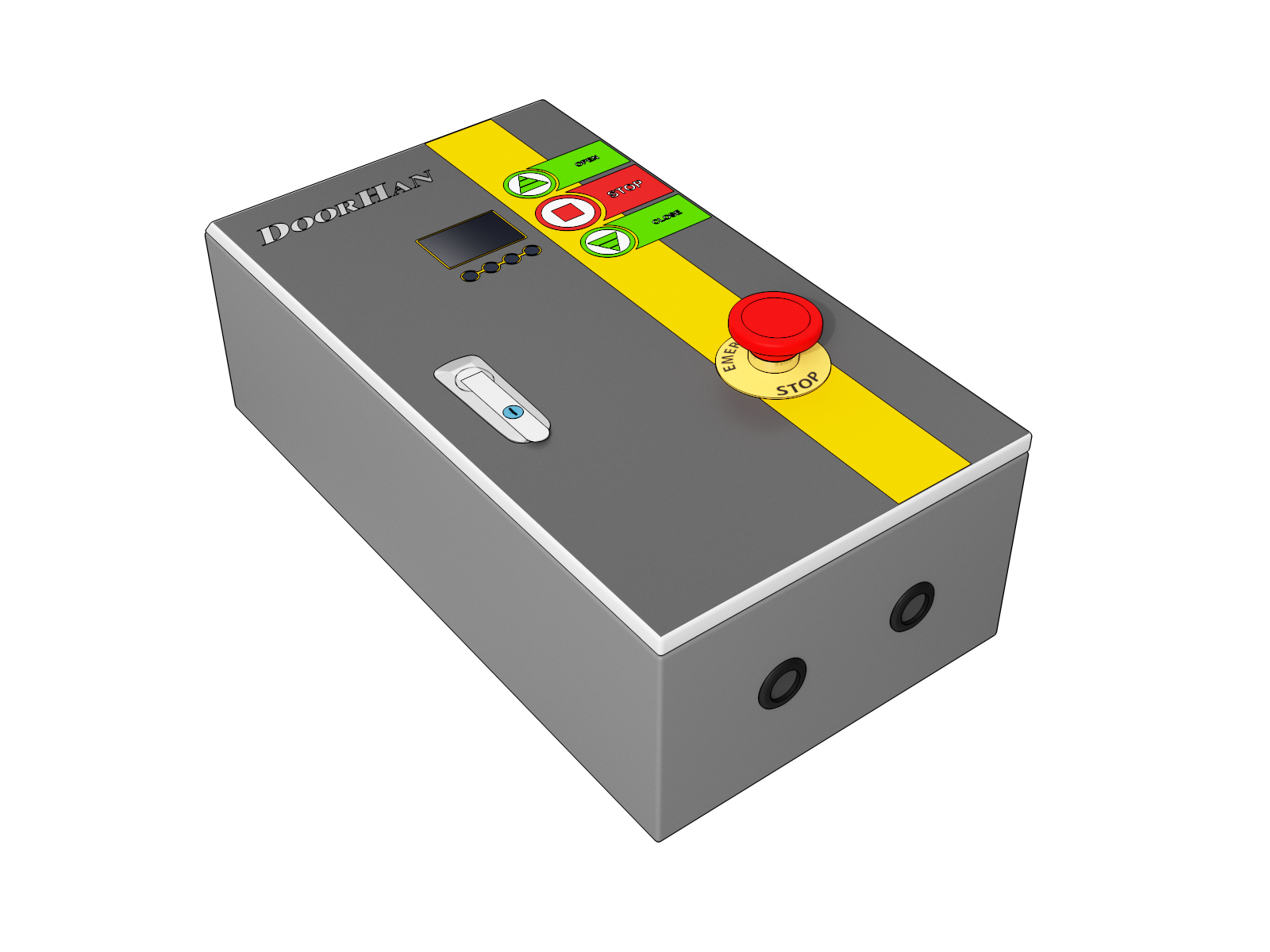

	Блок управления с частотным преобразователем в стальном окрашенном корпусе 300 × 400 × 150 мм; класс защиты — IP54.
	Фотоэлементы, установленные на высоте 500 мм от пола, а также датчики антизаклинивания полотна, расположенные в верхних точках боковых стоек, для выявления некорректной размотки полотна при открывании.
	Подогрев привода и стоек, а также пространства между полотнами.

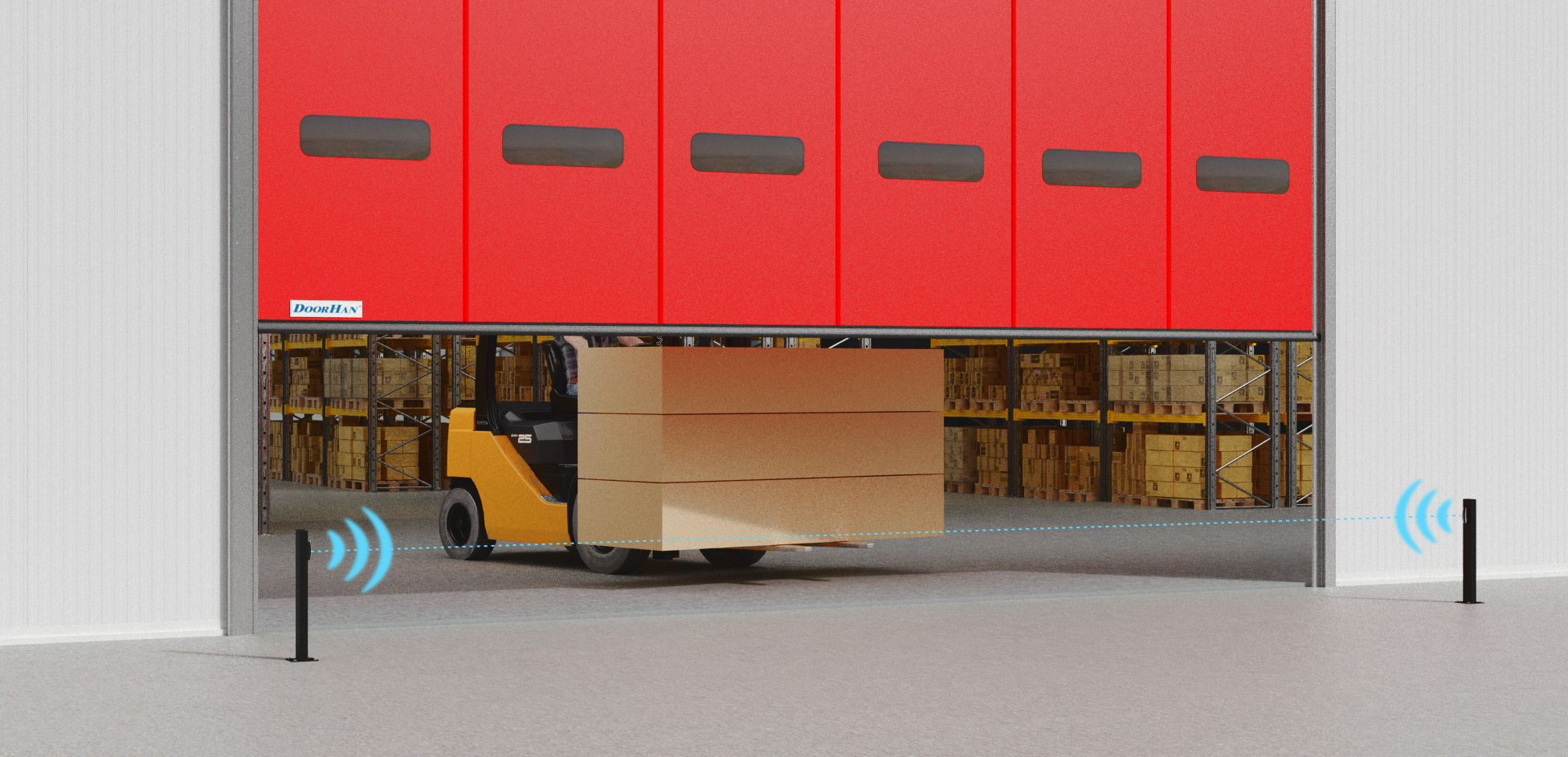

	Выносные фотоэлементы на столбиках и сигнальные лампы.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

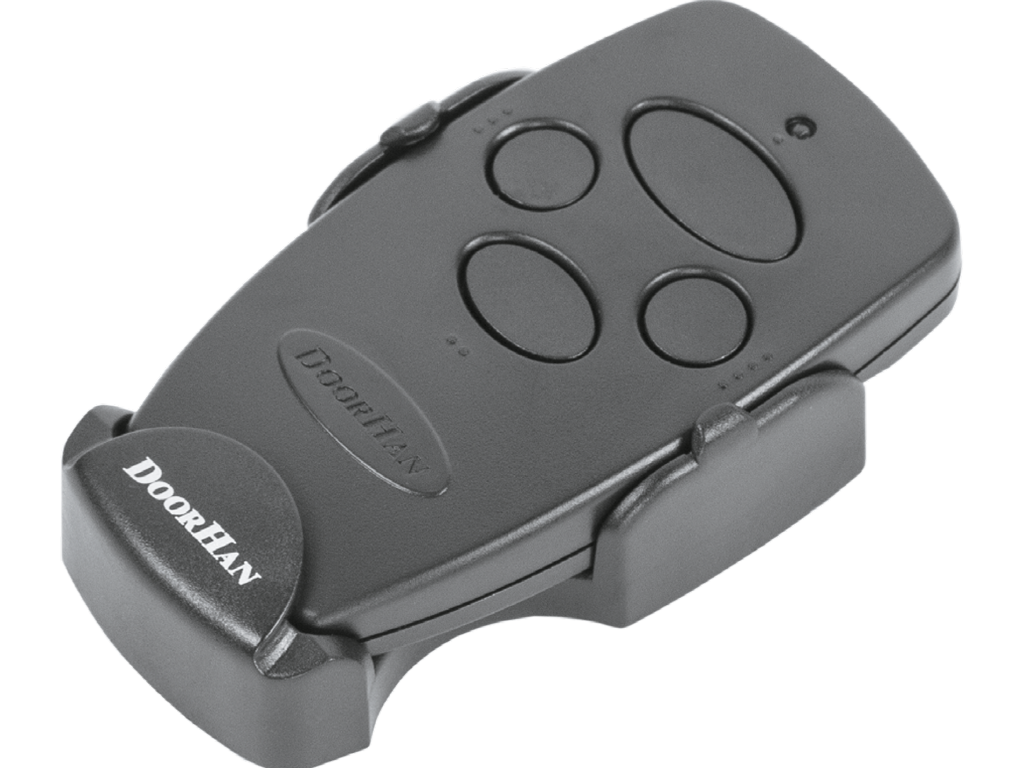

	Артикул «Transmitter 4». Пульт 4-канальный серии transmitter 4 (трансмиттер 4) предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.

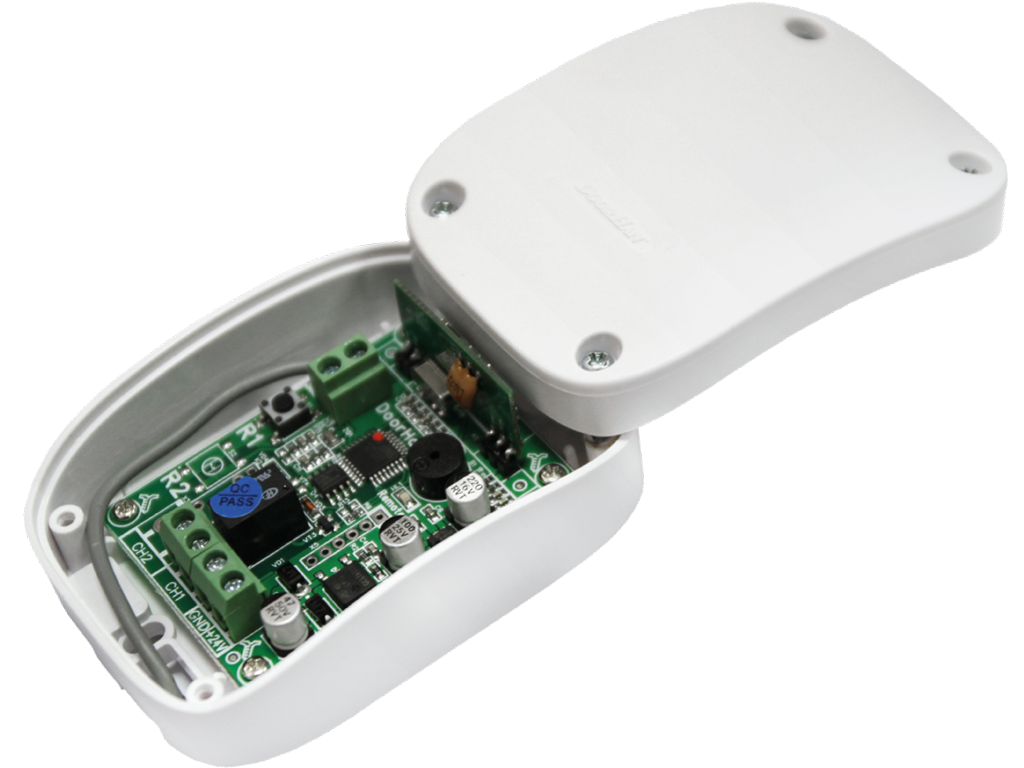

	Артикул «DHRE-1». Приемник внешний одноканальный серии dhre-1 предназначен для приема радиосигнала на частоте 433 МГц.

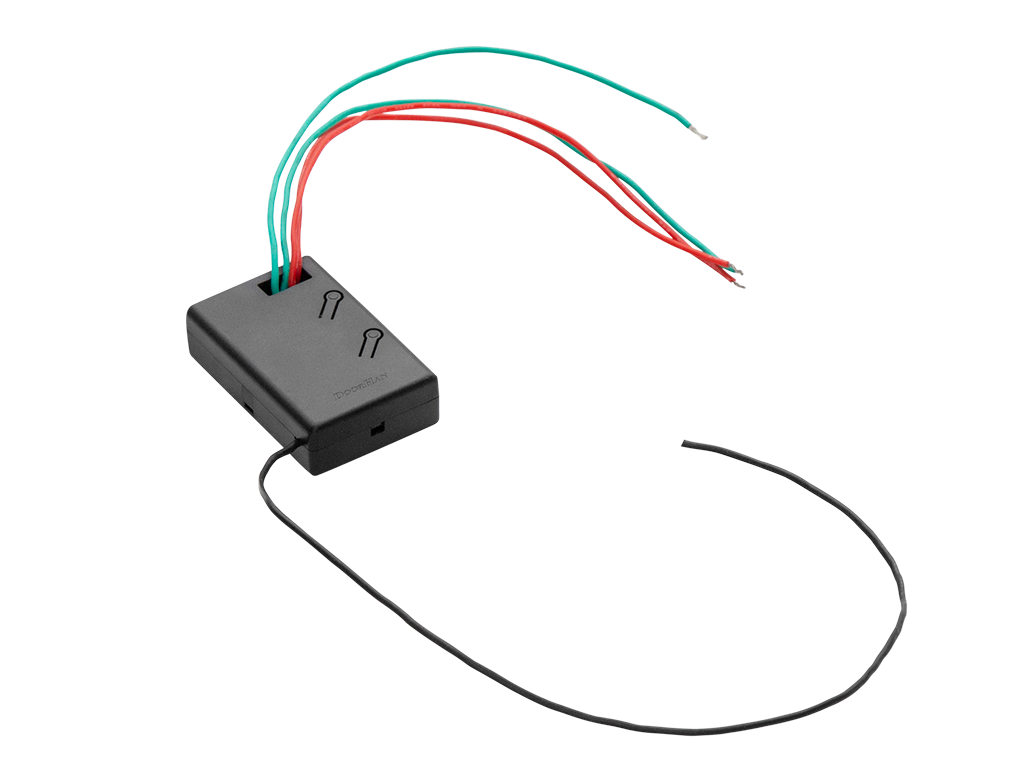

	Артикул «DHRE-mini». Приемник внешний одноканальный серии dhre-mini (dhre-мини) предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.

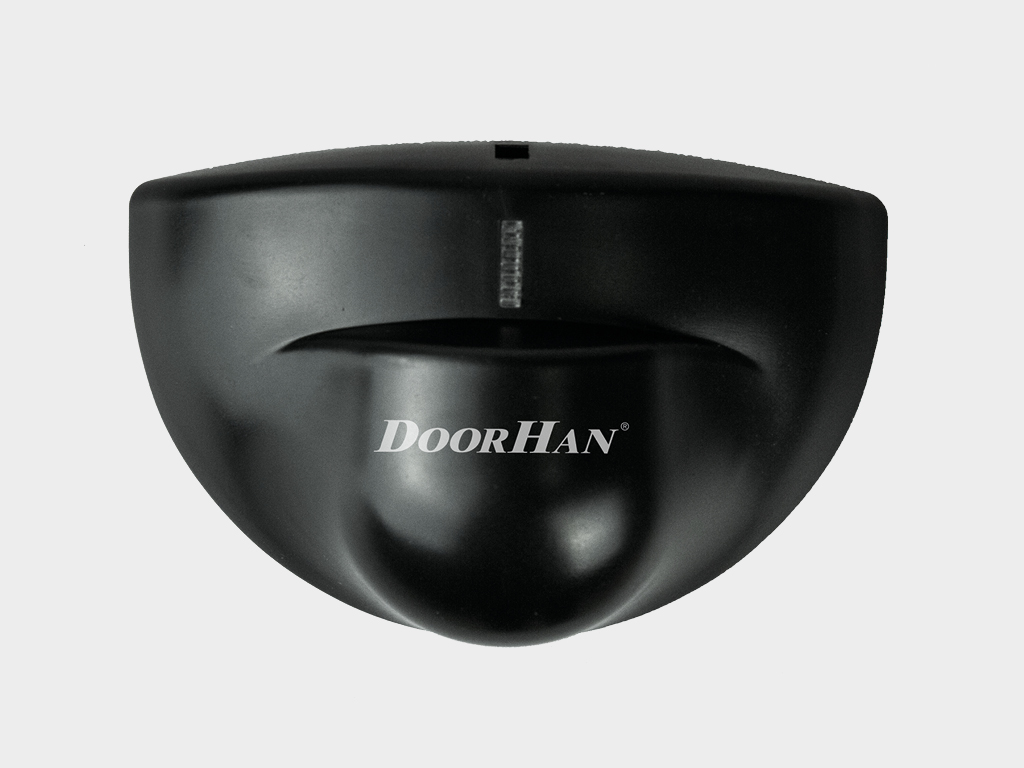

	Артикул «AD-06». Датчик-радар автоматических дверей серии ad-06 предназначен для автоматического управления электроприводами.

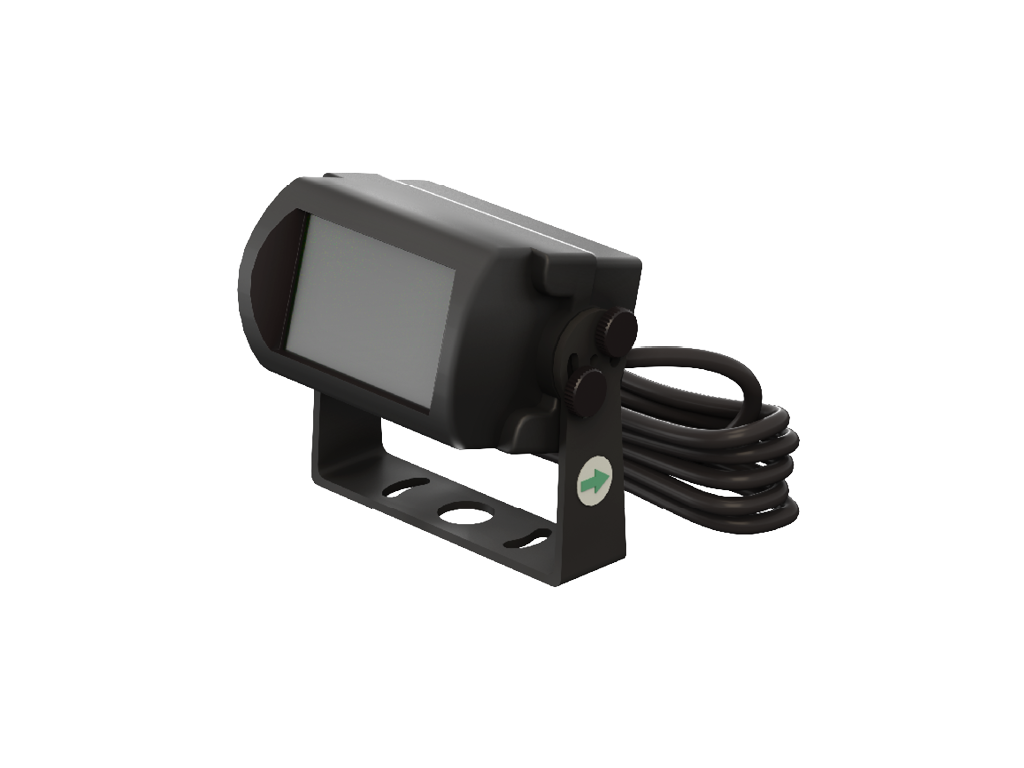

	Артикул «PAM». Детектор движения промышленный pam предназначен для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

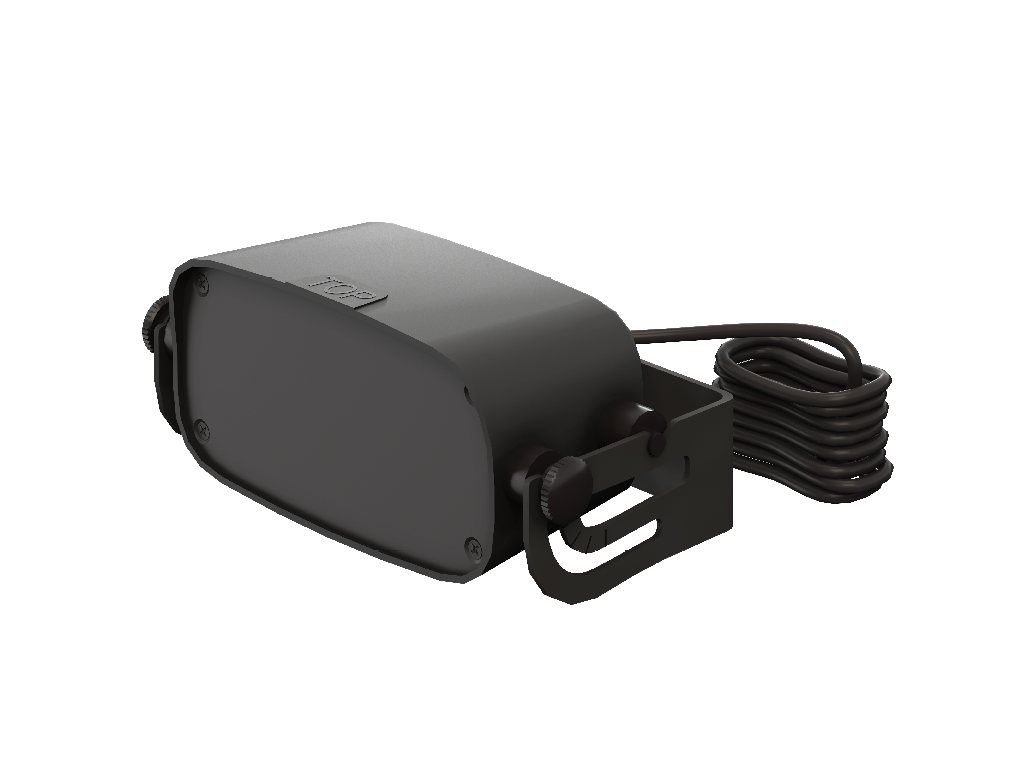

	Артикул «BTM - PRO». Детектор движения промышленный btm - pro предназначен для управления промышленными воротами и другими устройствами, ипользует функцию фильтраци, Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

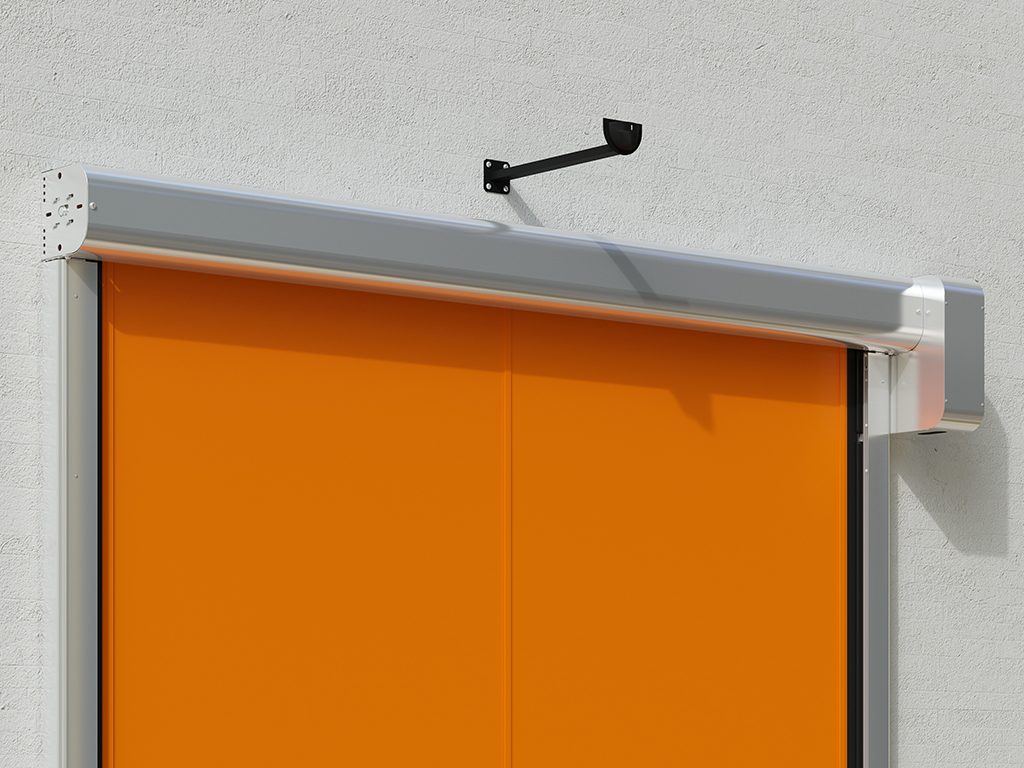

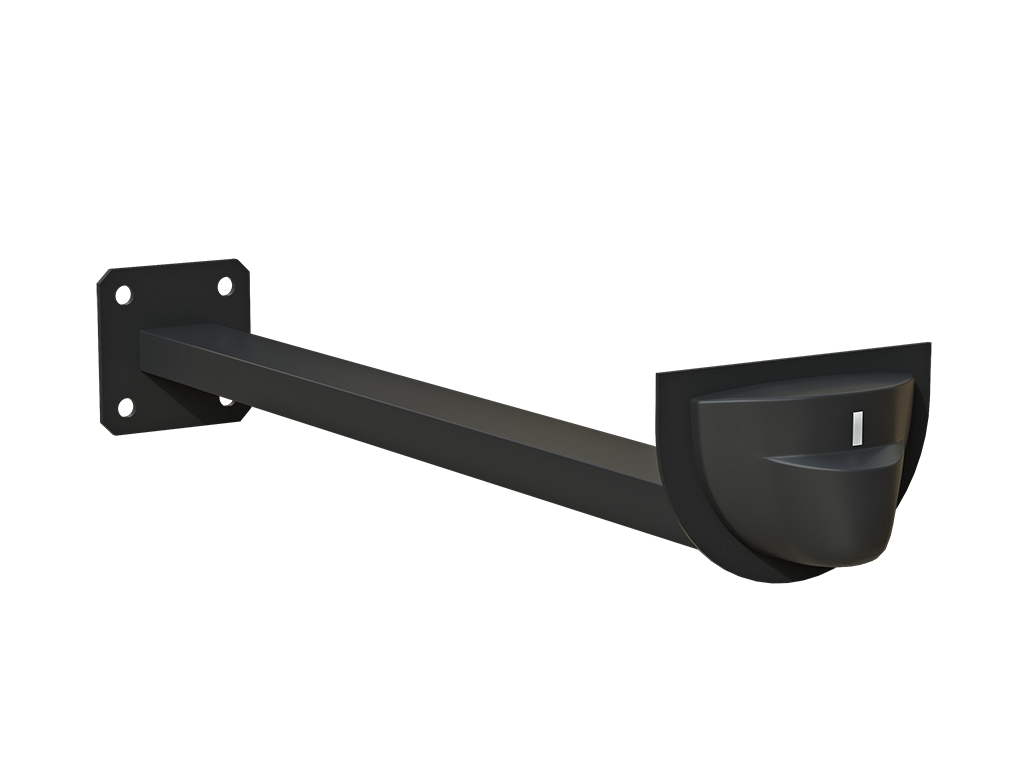

	Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

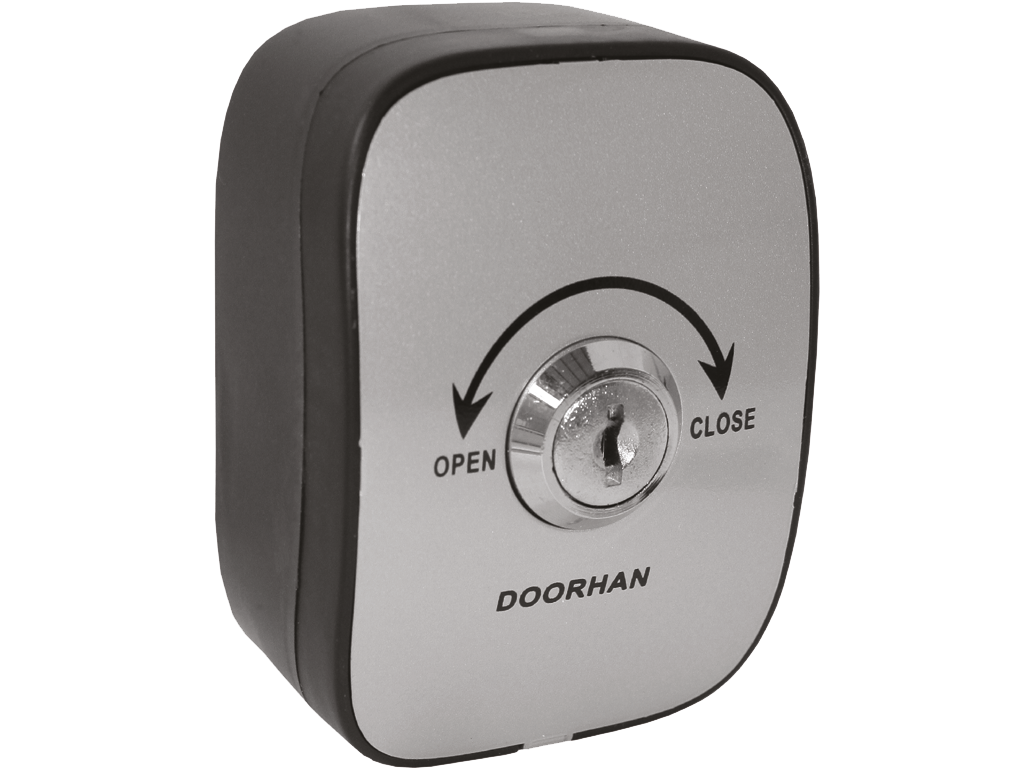

	Артикул «KEYSWITCH_N». Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.

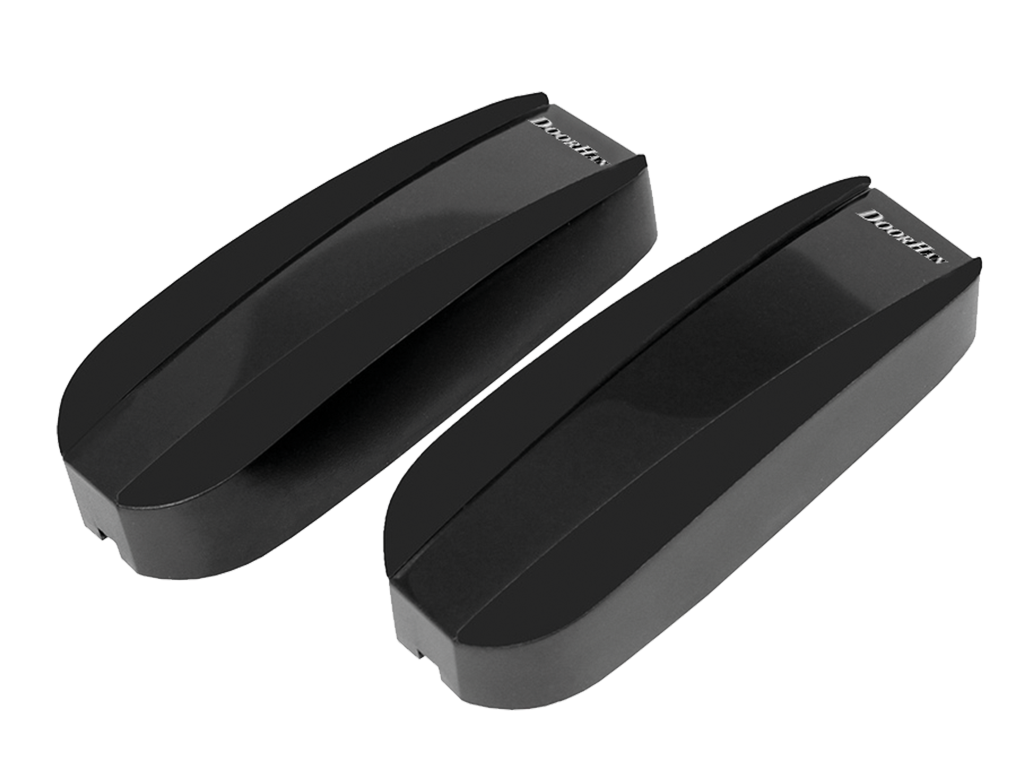

	Артикул «PHOTOCELL-N». Фотоэлементы серии photocell-n (фотоэлемент-н) — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.
	Артикул «DKH009». Большая кнопка управления скоростными воротами.

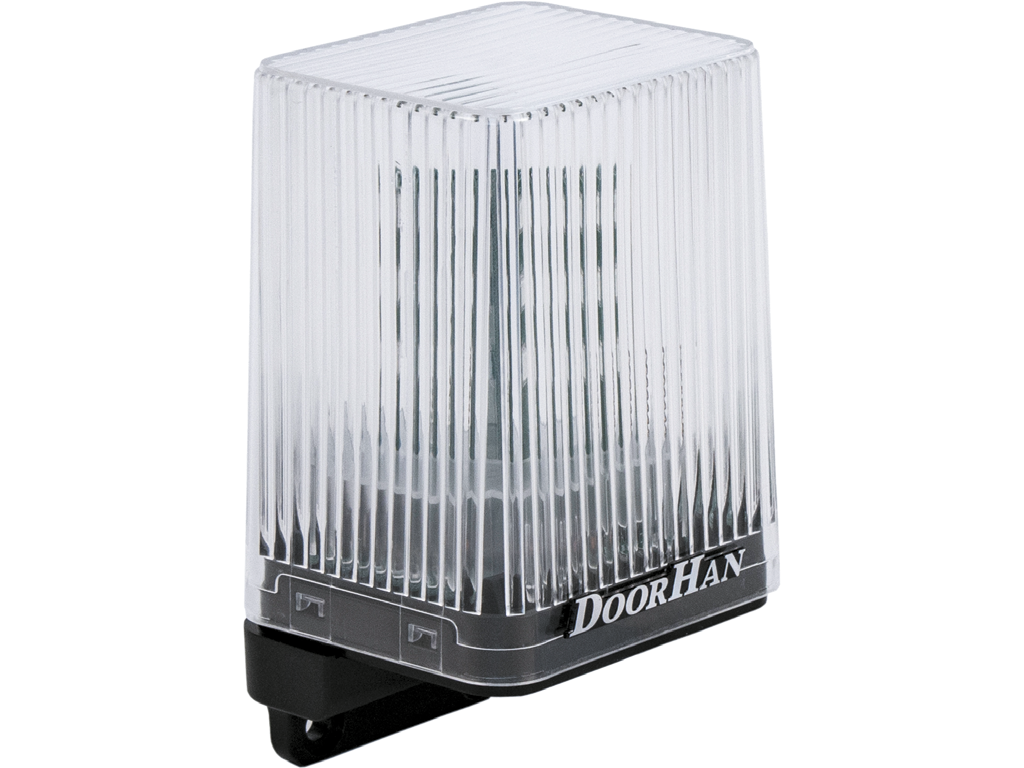

	Артикул «LAMP-PRO». Сигнальная лампа серии lamp-pro (лампа-про) предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.

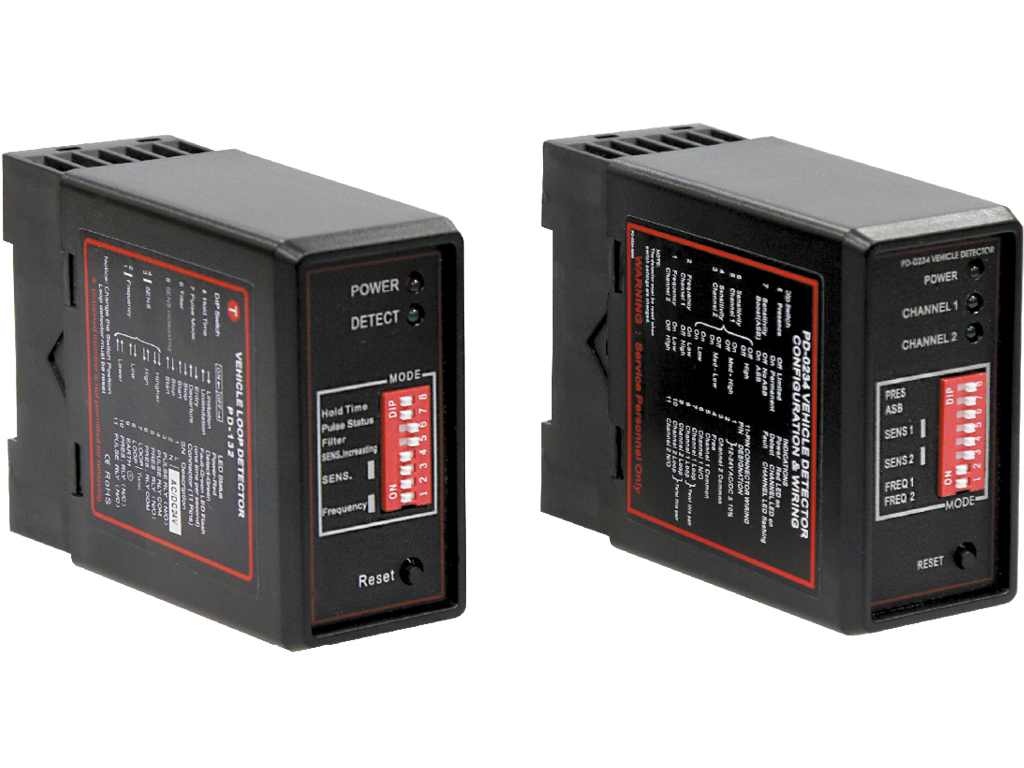

	Артикул «LOOP1». Одноканальный детектор магнитной петли loop-1 (контур-1). Артикул «LOOP2». Двухканальный детектор магнитной петли loop-2 (контур-2). Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	Для ворот шириной до 3 500 мм
Скорость открывания, м/с	1,0	Для ворот размером до 3 000 × 3 000 мм
Скорость закрывания, м/с	0,8
Диапазон рабочих температур, °С	-30...+50	При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В/50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	Зависит от условий эксплуатации

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

Сопротивление ветровой нагрузке для ворот серии speedroll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии speedfold или спиральные ворота серии hssd.

Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

Ручное открывание и закрывание ворот производится с помощью воротка.

Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

Не допускайте загрязнения направляющей ПВХ-полотна.

Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

УПАКОВКА

Упаковка в дерево	Характеристики упаковки
Описание	Упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами
Длина, мм	Зависит от длины составных частей ворот
Ширина, мм	700
Высота, мм	665

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддoн, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
