Ворота рулонные (Рольворота) из пенозаполненного роллетного профиля RH77M
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
69 045 ₽
Цена указана с НДС 20%
Заказать
Консультация и заказ
Описание
Подробное описание
Сертификаты и паспорта
Документация
Видео
Описание
Самый ходовой профиль Рольворот RH77М. Есть постоянно в наличии на складе. Срок изготовления 2-3 дня в зависимости от загруженности. Толщина пенозаполненного профиля составляет 19мм. Максимальная ширина рулонных ворот 5м, площадью до 17 кв.м. Возможно изготовление как в ручном так и в автоматическом исполнении. Устанавливаются в проемы гаражей, торговых павильонов, производственных и складских помещений. Также рольворота могут использоваться в случаях, когда невозможна установка распашных, сдвижных или секционных ворот. Ворота из профиля серии RH77M обладают высокой стойкостью к ветровым нагрузкам и могут быть дополнительно усилены специальным профилем серии RHE77M для повышения жесткости полотна. Можно комбинировать с решетчатым профилем серии RHE78G с поликарбонатной вставкой. Если у Вас есть еще вопросы набирайте мы с удовольствием Вам ответим. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.
Конструкция

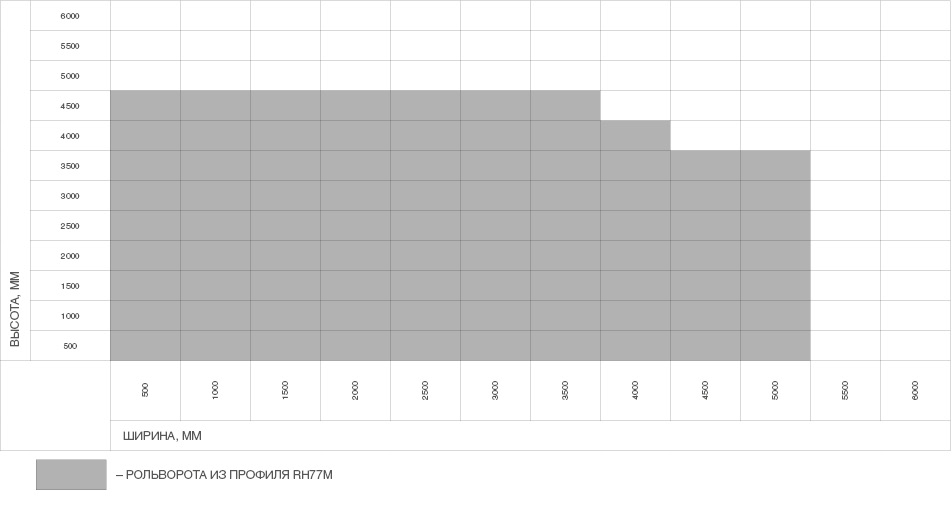

Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 1000 до 4500 |
| Ширина проема, мм | от 1000 до 5200 |
| Максимальная площадь полотна, м² | 18 |
| Притолока, мм | от 250 (накладной монтаж) |
| Пристенки, мм | от 83 (накладной монтаж) |
Размеры проема
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| RH77M | |
| Материал | алюминий, пена |
| Вес профиля, кг/(п/м) | 0,37 |
| Вес профиля, кг/м² | 4,8 |
| Количество ламелей на 1 м высоты полотна, шт. | 13 |
| Максимальная ширина полотна, м | 5200 |
| Максимальная площадь полотна, м² | 18 |

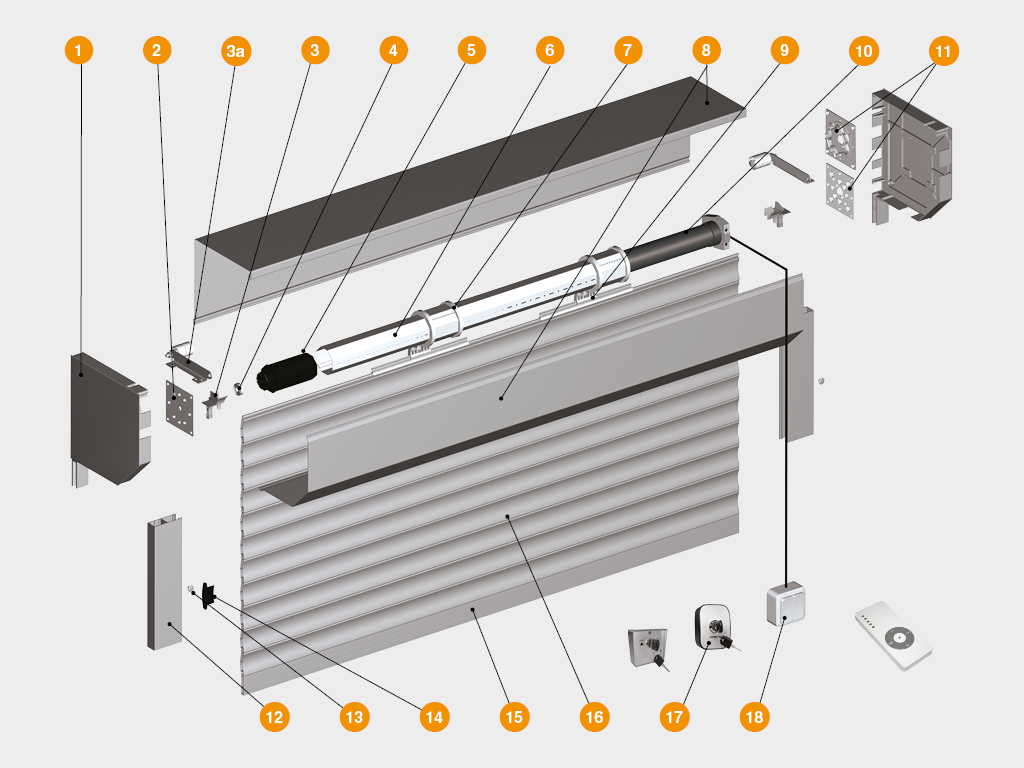

Конструкция рольставен
- Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250S
- Суппорт подшипника BS100
- Направляющее устройство RU45
- Подшипник BR28
- Капсула универсальная KP40, KP60, KPU60
- Вал октагональный RV40, RV60, RV60-1
- Кольцо ригельное RD40, RD60
- Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB250
- Замок автоматический RM1
- Электропривод внутривальный
- Пластина крепления привода BU100K
- Направляющий профиль RG52M, RG53M, RG53MS, RG62BS
- Заглушка PB14
- Замок боковой SL41N или SL45M, SLA45
- Профиль концевой RA45EN, RA45KN
- Профиль (полотно) RH41N или RH45N
- Выключатель с ключом SWM, SWK
Монтаж

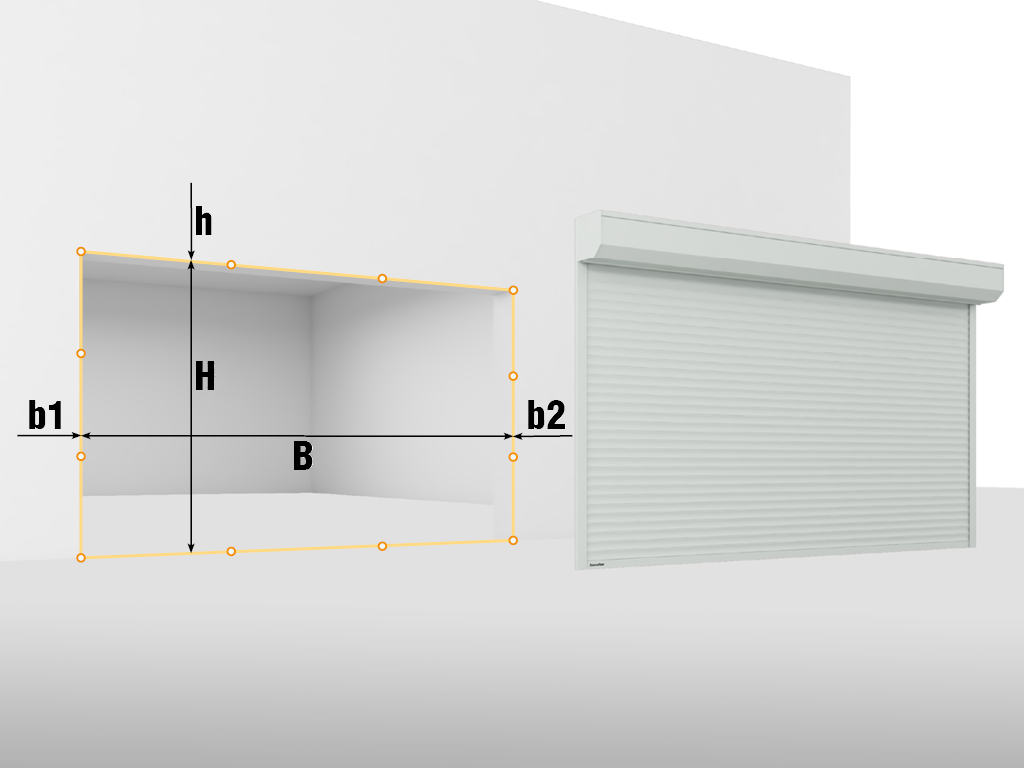

Правила замера роллетных систем
Замер осуществляется со стороны установки роллеты. Строительный уровень и обычная рулетка необходимые инструменты для того, чтобы получить данные размеров. Желательно произвести замер в нескольких точках замеряемого проема.
H-высота проема (большее значение из полученных размеров).
В-ширина проема (большее значение из полученных размеров).
h-высота притолки для короба (меньшее значение из полученных размеров).
b1-расстояние от левого края до проема (для установки направляющей).
b2-расстояние от правого края до проема (для установки направляющей).
L-толщина стены проема (если монтаж встроенный).
Допуск отклонений по вертикали и горизонтали не более 5 мм. Обязательно учитывайте конструкцию оконных блоков при замере. При встроенном монтаже необходим технологический зазор 5 мм.
Внешний вид

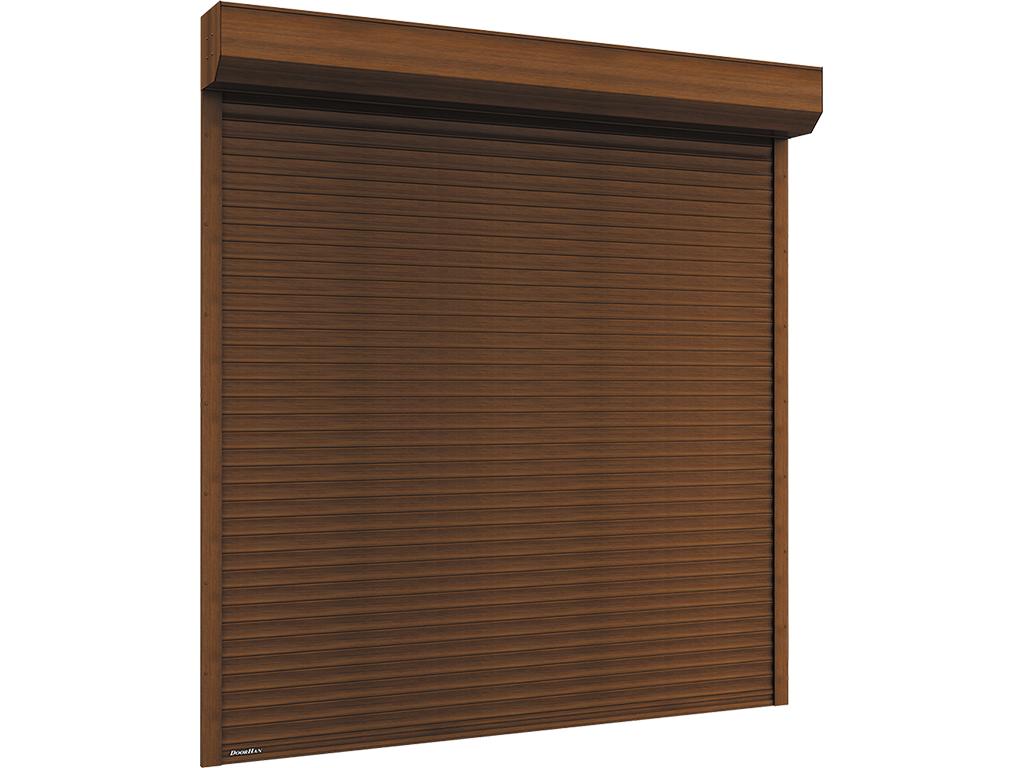

Рулонные ворота цвет коричневый

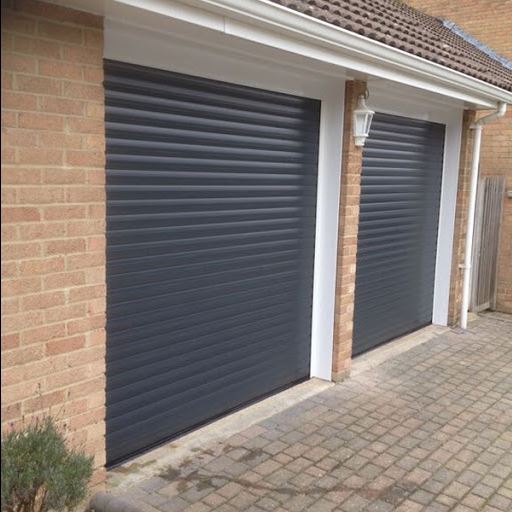

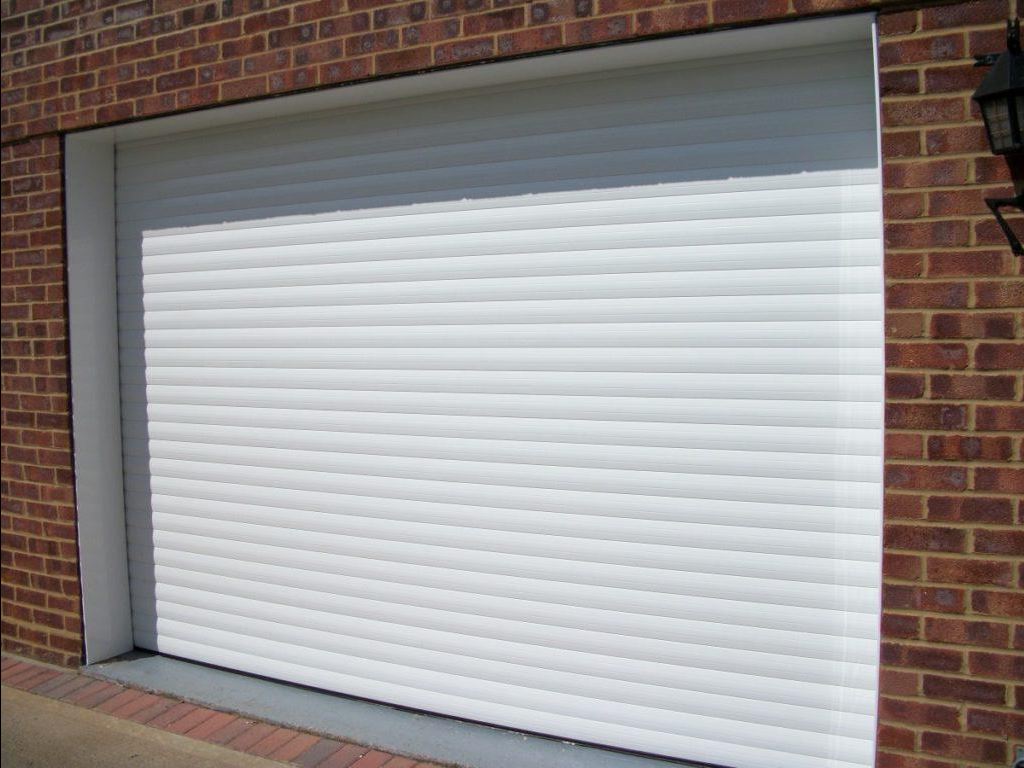

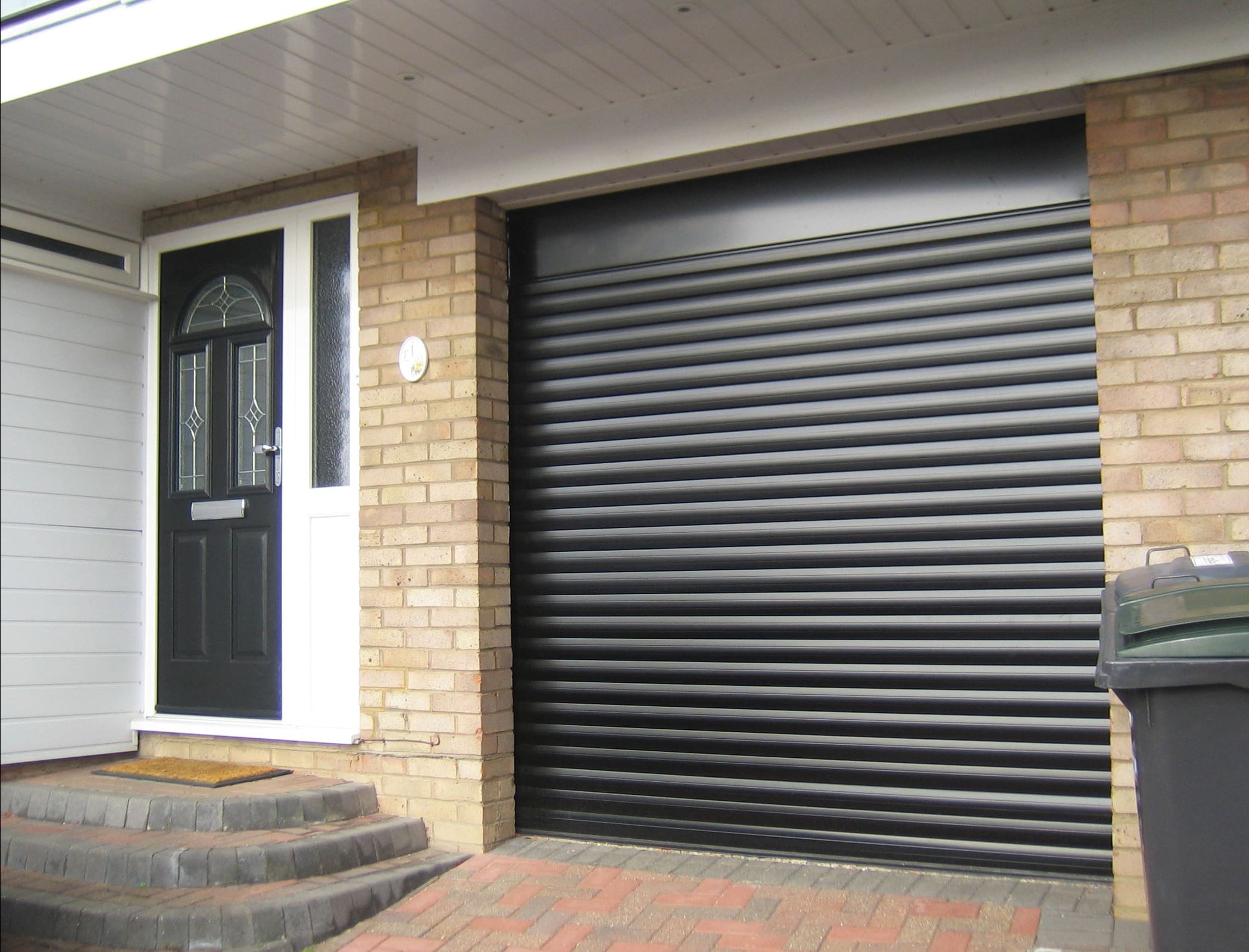

Внешний вид рольворот
 |

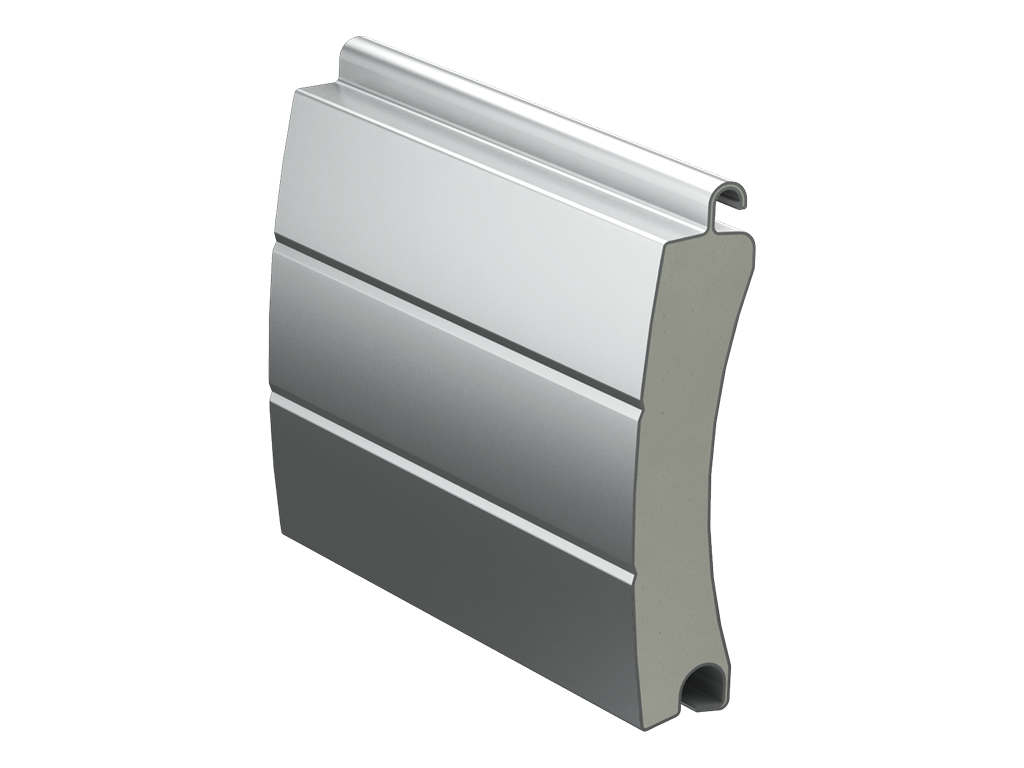

| Профиль роллетный RH77M |
Цвета
|
Антрацит 7016 |
Бежевый |
Белый RAL 9003 |
Бордовый |
|
Серебристый |
Синий RAL 5005 |
Зеленый RAL 6005 |
Серый |
|
Коричневый |
Золотой дуб |
Темный дуб |
Стандартные конструктивные решения
 |
Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу. |
