Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М

Доставка из Москвы

Детали

Срок годности

Гарантия 3 года

78.000
Цена указана с НДС 20%

Описание

Рулонный профиль RHE84M используется в рольворотах для торговых павильонов, гаражей, помещений для склада общей площадью полотна до 20 мкВ. Максимальная ширина составляет 5,5 м. Вес полотна 9,6 кг м.кв. Имеют повышенный порог взлом стойкости, обеспечивают более большую безопасность. Профили ворот и окрашены порошковой краской и оцинкованы за счет этого покрытие имеет более долгий срок службы. Рулонные ворота из данного профиля соответствуют всем европейским и российским сертификатам безопасности. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.

Конструкция

Характеристики профиля RHE84M

ПАРАМЕТР ЗНАЧЕНИЕ
Профиль экструдированный сплошной RHE84M
Материал алюминий
Вес профиля, кг/(п/м) 0,797
Вес профиля, кг/м² 9,6
Количество ламелей на 1 м высоты полотна, шт. 12
Максимальная ширина полотна, м 5,5
Максимальная площадь полотна, м² 20,5

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 1000 до 5000
Ширина проема, мм от 1000 до 5500
Максимальная площадь полотна, м² 20,5
Притолока, мм от 300 (накладной монтаж)
Пристенки, мм от 83 (накладной монтаж)

Размеры проемов

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 1

Конструкция рулонных ворот

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 2

  1. Крышка боковая RSK300, RK375
  2. Короб защитный RBN300, RBN375
  3. Ролик направляющий RV77
  4. Пластина крепления привода BU100K
  5. Замок боковой SL75
  6. Направляющий профиль RG90E
  7. Электропривод внутривальный
  8. Вал октагональный RV102
  9. Капсула универсальная KPU102
  10. Подшипник BS32
  11. Профиль (полотно) RHS75, RHS75P

Монтаж

Способы монтажа

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 3 Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 4
Накладной монтаж Встроенный монтаж

Внешний вид

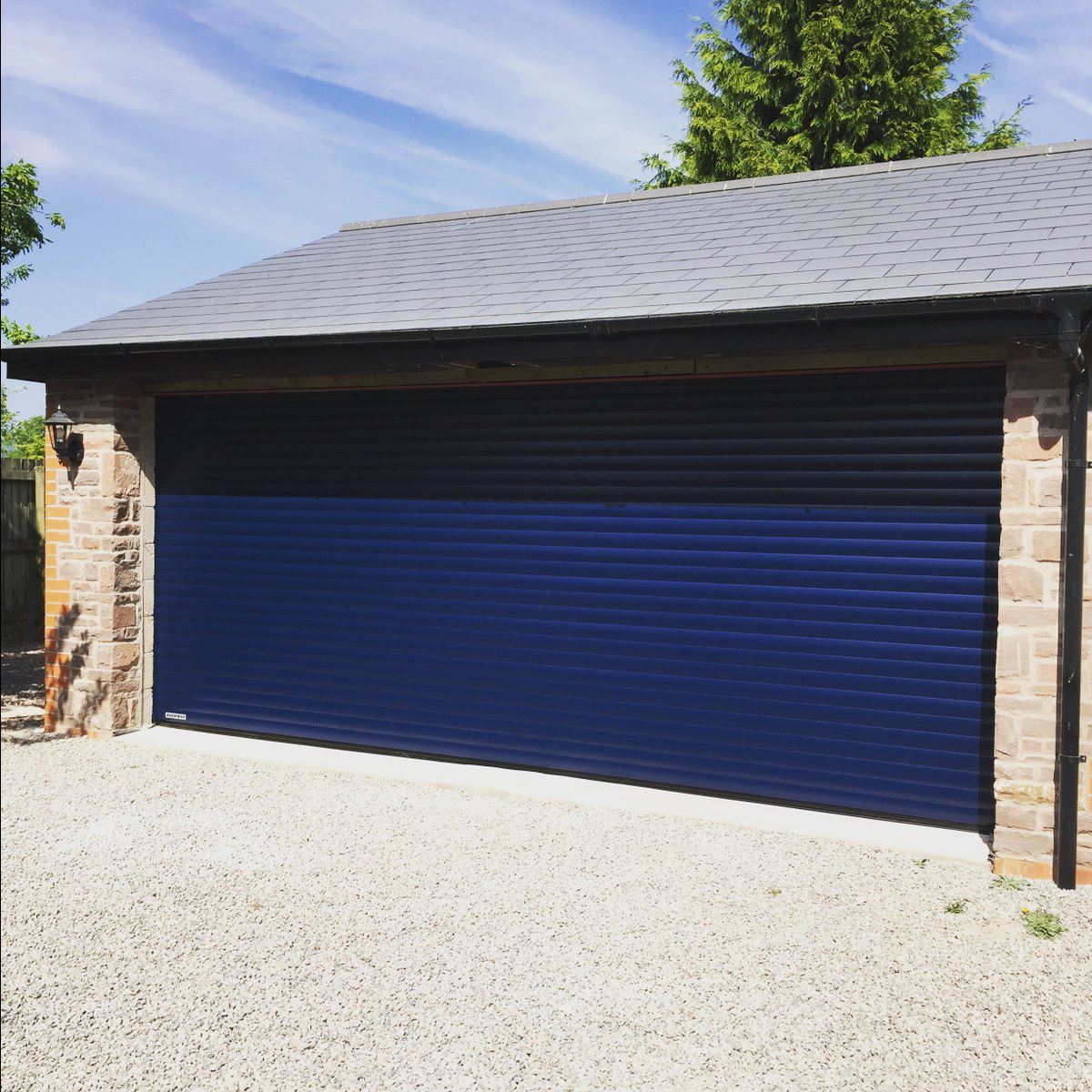

Ворота рулонные цвет синий

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 5

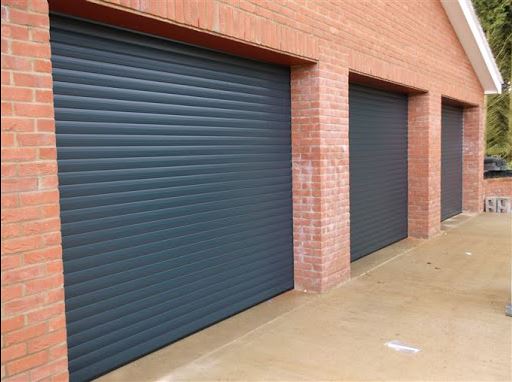

Ворота рулонные цвет коричневый

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 6

Внешний вид рольворот

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 7

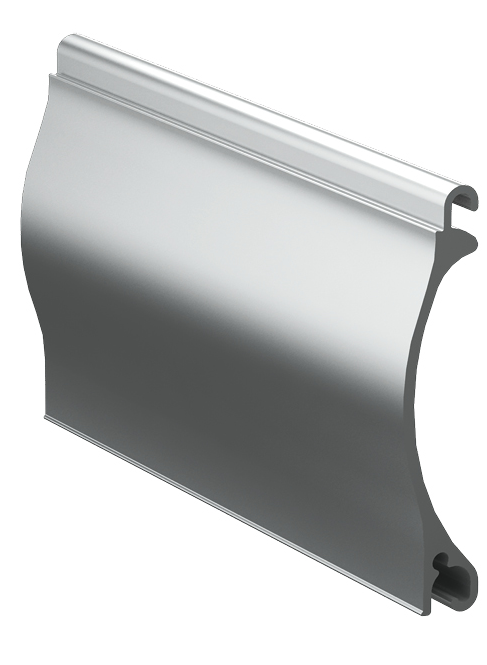

Профиль роллетный RHE84M

Цвета

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 8
Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 9

Комплектация

Базовая комплектация

Короб в сборе, полотно в сборе, концевой профиль с уплотнителем, комплект направляющих профилей с уплотнителем, электропривод внутривальный.

Дополнительная комплектация

Выключатель клавишный SWB

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 10

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 11

Блок дистанционного управления CV01 возможно управление как одной роллетой так и группой. Возможно наружное исполнение.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 12

Внутренний блок дистанционного управления SmartRoll

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 13

Накладной блок дистанционного управления с клавишами ROLL12, устанавливается внутри помещения. Возможно управление как от пульта так и от кнопки на самом блоке.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 14

Блок группового управления GC2GC4.
Для создания групп из двух и четырех роллет на одном канале. Например 16 роллет разбиты на 4 группы, с одной клавиши четырехканального пульта открываются 4 роллеты.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 15

Внешний радиоприемник DHRE-1 для управления автоматикой сторонних производителей с помощью пульта DOORHAN

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 16

WI-FI модуль для беспроводного управления из программы электроприводами Doorhan с электронных устройств.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 17

GSM-модуль (необходима Сим карта) для приема звонка с мобильного телефона и подачи сигнала на открытие.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 18

Пульт для блоков управления ROLL, пятиканальный.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 19

Пульт Transmitter-4PRO четырехканальный

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 20

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Ворота рулонные (Рольворота) из одностороннего экструдированного роллетного профиля RHE84М 21

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

  1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
  2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
  3. Открытие роллет осуществляется без резких рывков.
  4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
  5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
  6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
  7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
  8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
  9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
  10. Не давайте детям пульты, придется покупать новые.
  11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
  12. Нахождение в месте движения конструкции может привести к травмам.
  13. Не нужно проверять ударами на прочность конструкцию рольставен.
  14. Запрещается препятствовать ходу движения изделия.
  15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
  16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
  17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
  18. Сервис рольставен необходимо производить ежегодно.
  19. Использование рольставен не по назначению снимает гарантию производителя.
  20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
