Откатные ворота из профлиста Revolution

Доставка из Москвы

Уличные ворота Revolution предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта.Два стандартных размера 4000х2000 мм и 4500х2200 мм. Ветровая нагрузка 700 кг/м2. Вес полотна ворот 19 кг/м2. Полотно откатных ворот изготавливается из профлиста толщиной 0,7 мм, окантованного стальным прокатным профилем с порошковым покрытием RAL 8017 коричнево-красный. Ворота Revolution отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия. Чертежи и инструкции для откатных ворот представлены ниже под описанием. Купить откатные ворота Вы сможете набрав наших менеджеров. Цена откатных ворот рассчитывается в зависимости от размеров.

Детали

75.899
Цена указана с НДС 20%

Описание

Уличные ворота Revolution предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта.Два стандартных размера 4000х2000 мм и 4500х2200 мм. Ветровая нагрузка 700 кг/м2. Вес полотна ворот 19 кг/м2. Полотно откатных ворот изготавливается из профлиста толщиной 0,7 мм, окантованного стальным прокатным профилем с порошковым покрытием RAL 8017 коричнево-красный. Ворота Revolution отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия. Чертежи и инструкции для откатных ворот представлены ниже под описанием. Купить откатные ворота Вы сможете набрав наших менеджеров. Цена откатных ворот рассчитывается в зависимости от размеров.

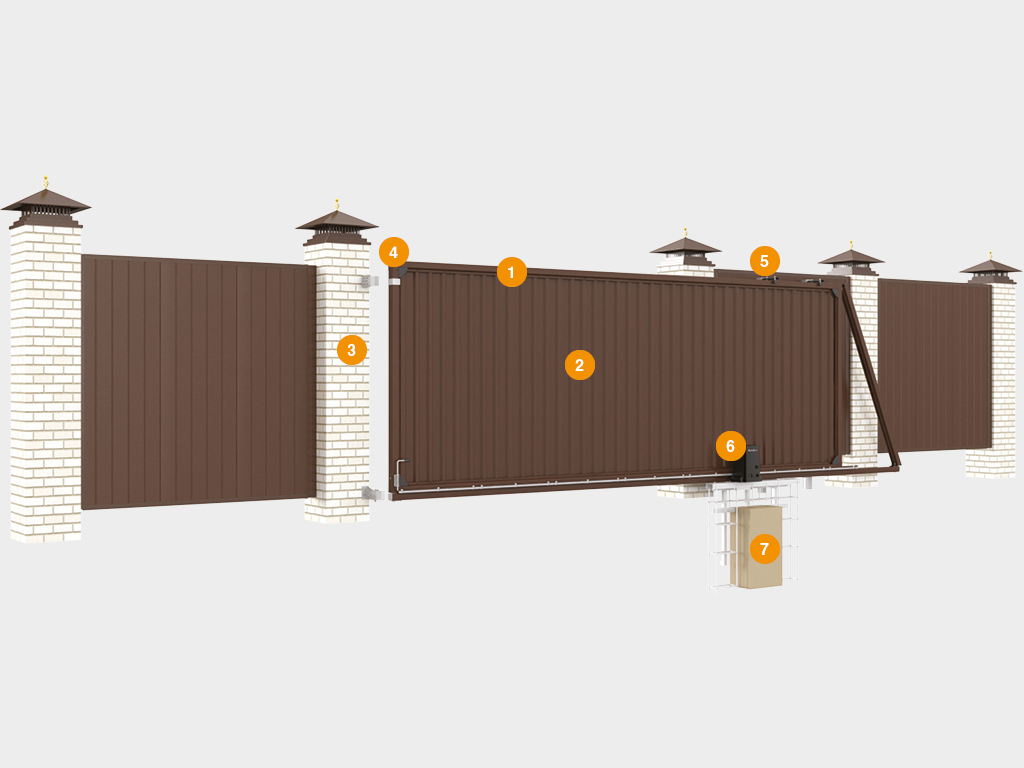

Конструкция

Откатные ворота из профлиста Revolution 1

  1. Стальной несущий профиль делает раму конструкции высокопрочной.
  2. Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
  3. Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
  4. Соединительный сухарь.
  5. Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
  6. Электропривод.
  7. Несущая бетонируемая рама.

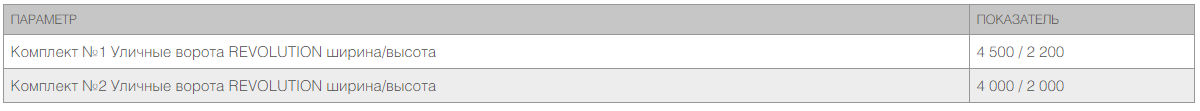

Таблица размеров

Откатные ворота из профлиста Revolution 2

Монтаж

Подготовка строительного объекта для откатных ворот DoorHan

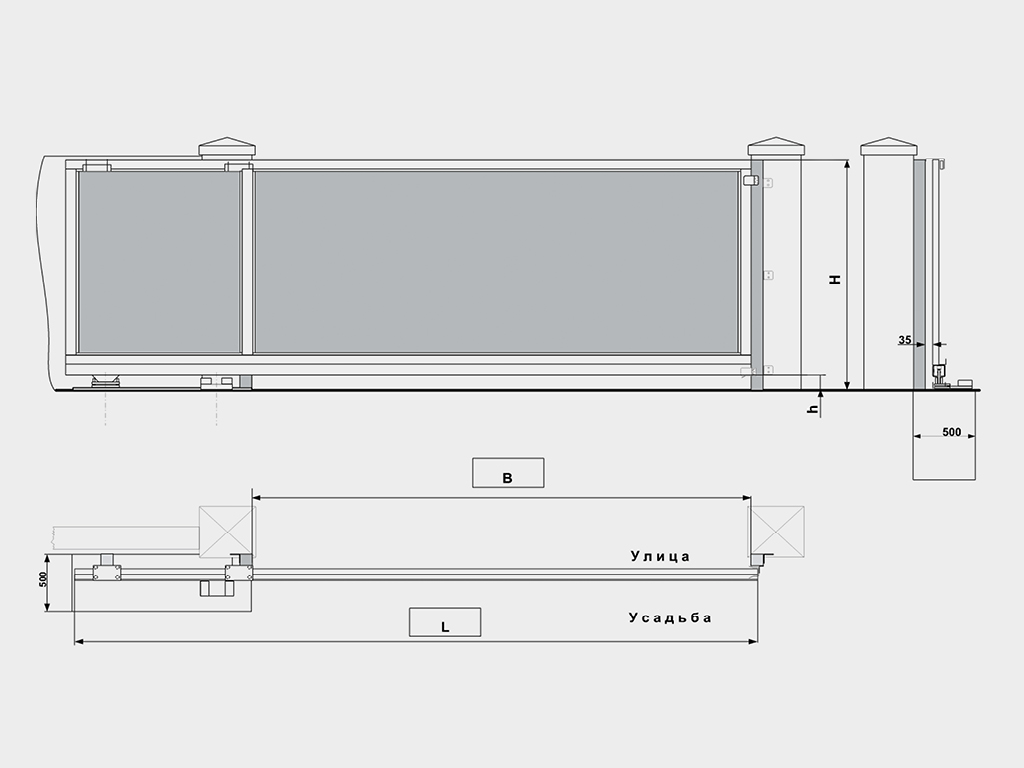

Откатные ворота из профлиста Revolution 3

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
H — высота проема (в зависимости от комплекта).
В — ширина проема (в зависимости от комплекта).
L — место в сторону сдвига
h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.

Требования к строительному объекту

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.

Способы Монтажа

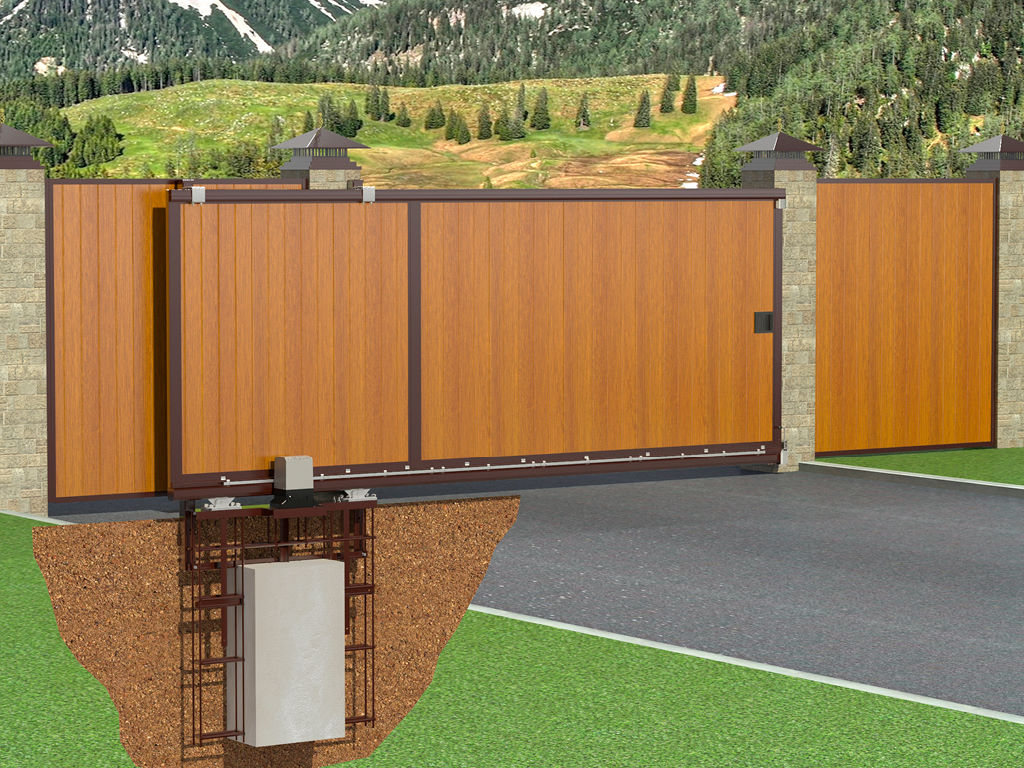

Монтаж силовой рамы (не входит в комплект приобретается отдельно): котлован глубиной 1 200 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний.

Откатные ворота из профлиста Revolution 4

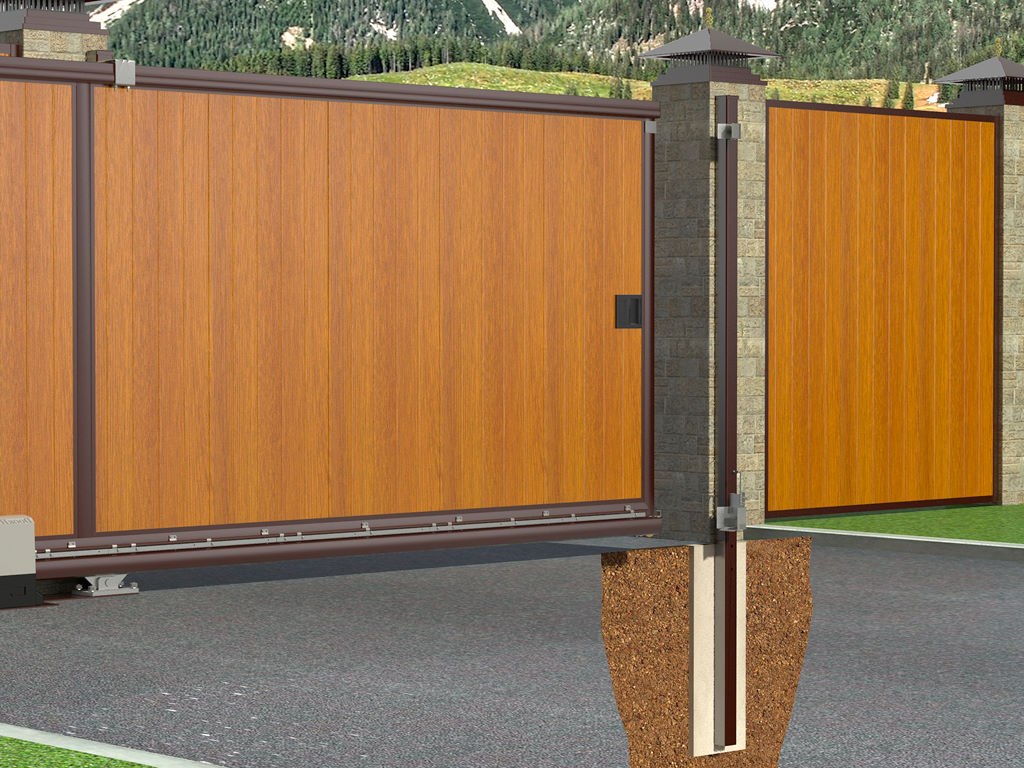

Бетонирование столба-ловителя: монтаж столбов в заранее подготовленный котлован.

Откатные ворота из профлиста Revolution 5

Три варианта силовой рамы.

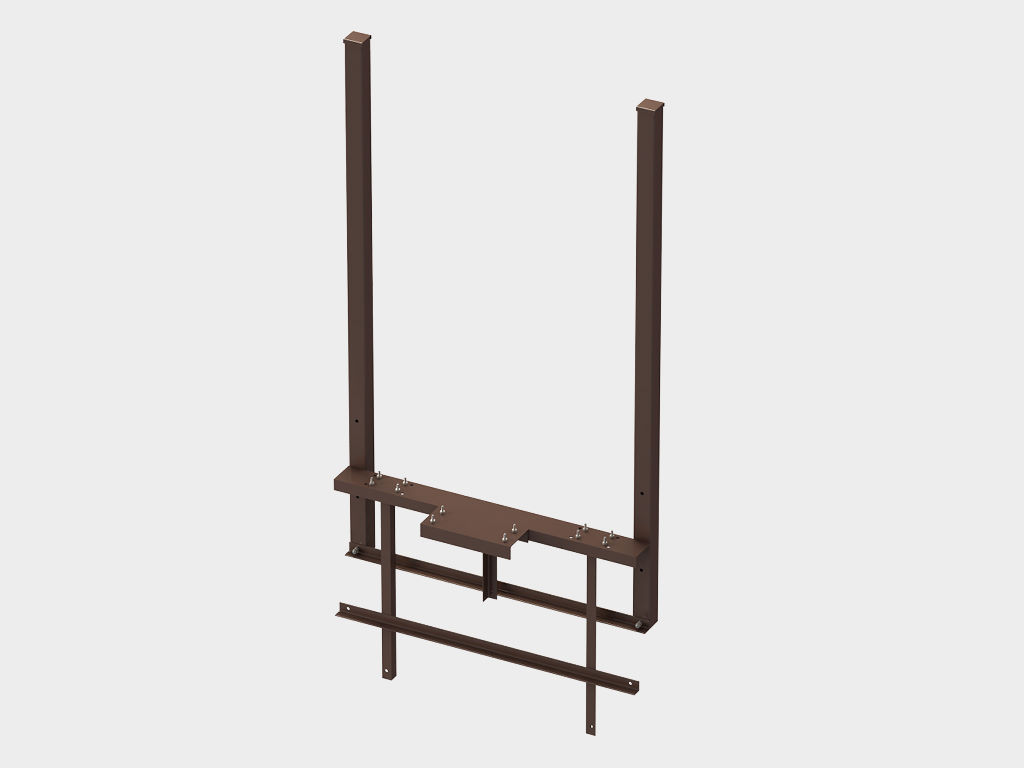

Первый: стандартная силовая рама (основание, якорь, столбы) под бетонирование, с нагрузками исключительно на силовую раму. (Без закрепления к заборной секции).

Откатные ворота из профлиста Revolution 6

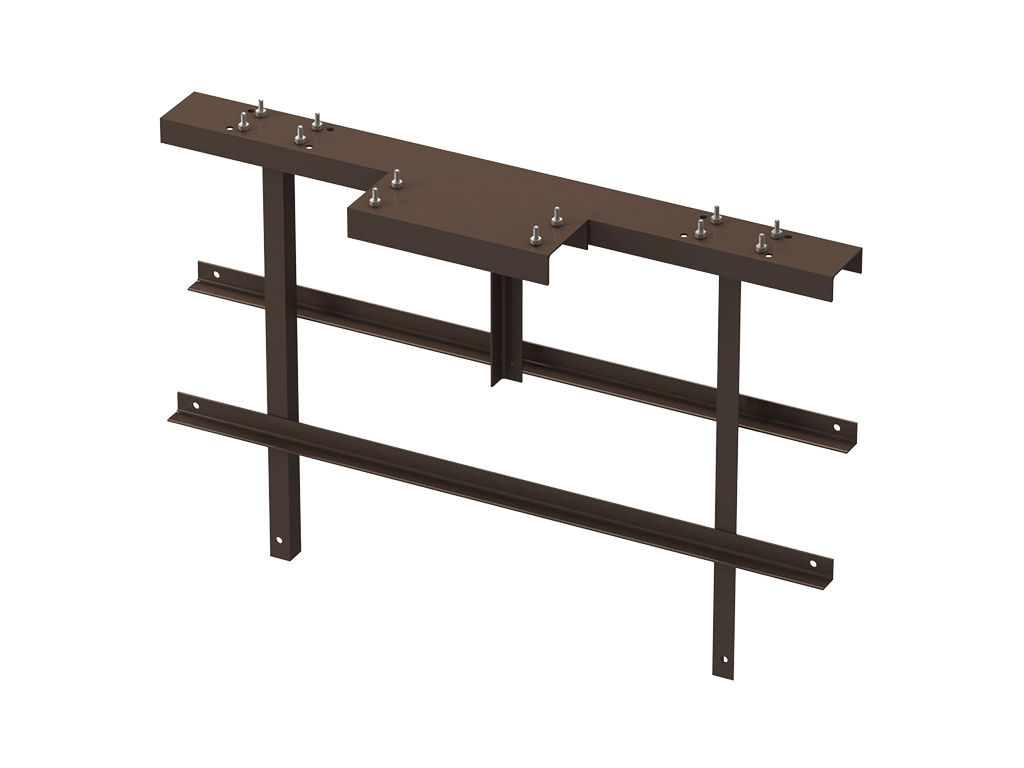

Второй: Рама силовая без столбов (только основание и якорь) под бетонирование для установки откатных ворот рядом с уже прочным сооружением ( например заборная секция кирпич) позволяющим закрепить верхние направляющие ролики и ловители на него.

Откатные ворота из профлиста Revolution 7

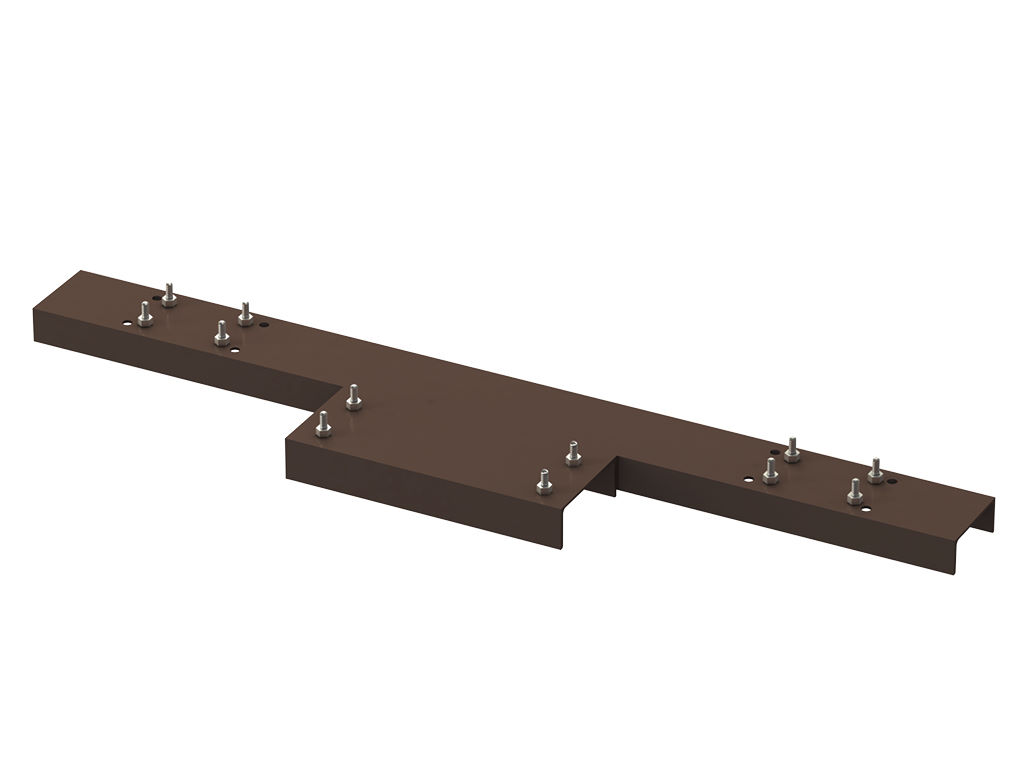

Третий: Рама силовая без столбов и якоря (только основание) под сварку к опалубке уже готового фундамента для установки откатных ворот рядом с уже прочным сооружением ( например заборная секция кирпич) позволяющим закрепить верхние направляющие ролики и ловители на него.

Откатные ворота из профлиста Revolution 8

Видеообзор

Преимущества

Преимущества сдвижных ворот DoorHan Revolution

Откатные ворота из профлиста Revolution 9
Откатные ворота из профлиста Revolution 10

Внешний вид

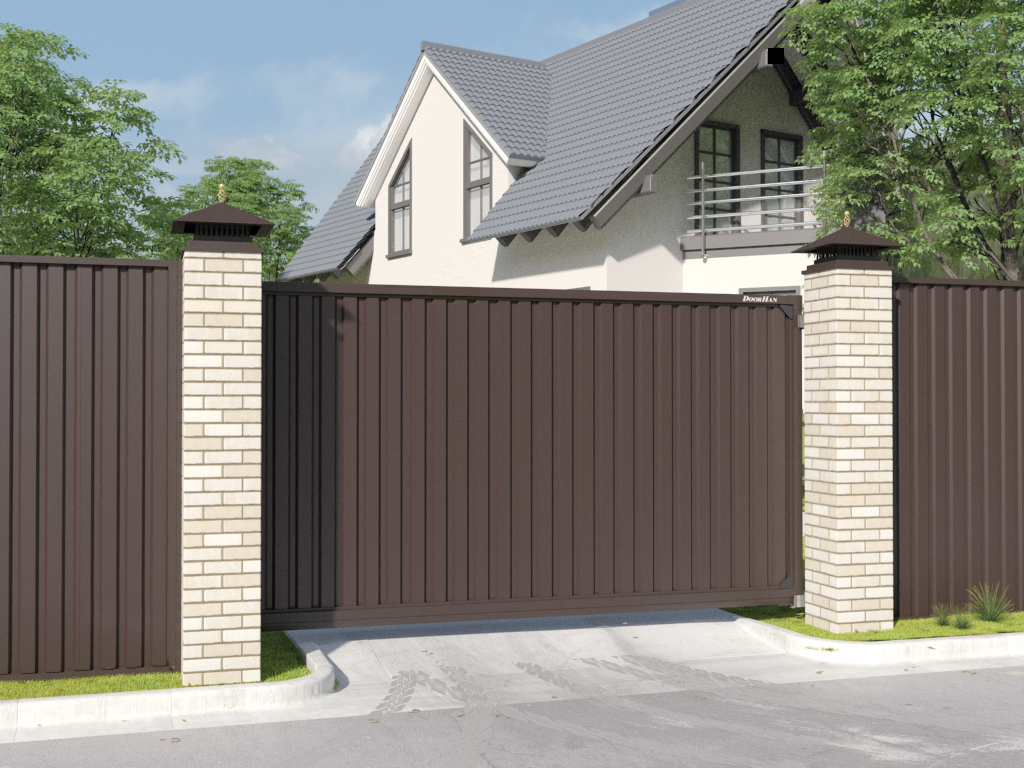

Ворота откатные DoorHan Revolution вид снаружи

Откатные ворота из профлиста Revolution 11

Уличные сдвижные ворота Revolution предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта. Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Ворота Revolution отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

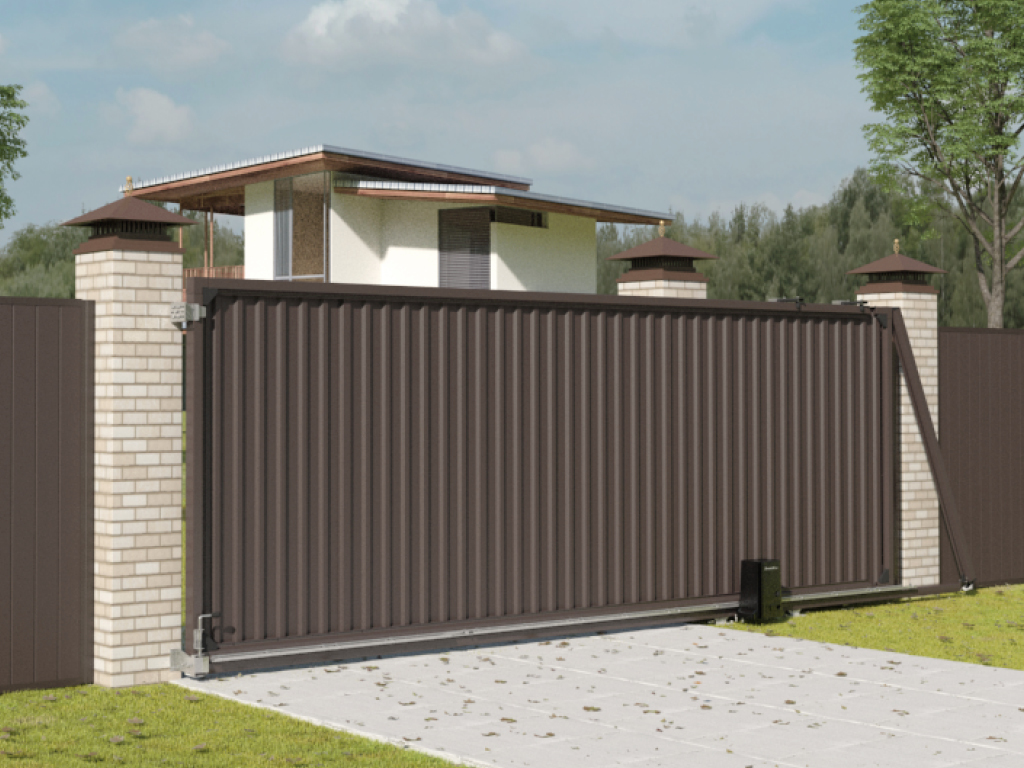

Ворота откатные DoorHan Revolution вид изнутри

Откатные ворота из профлиста Revolution 12

Дизайн

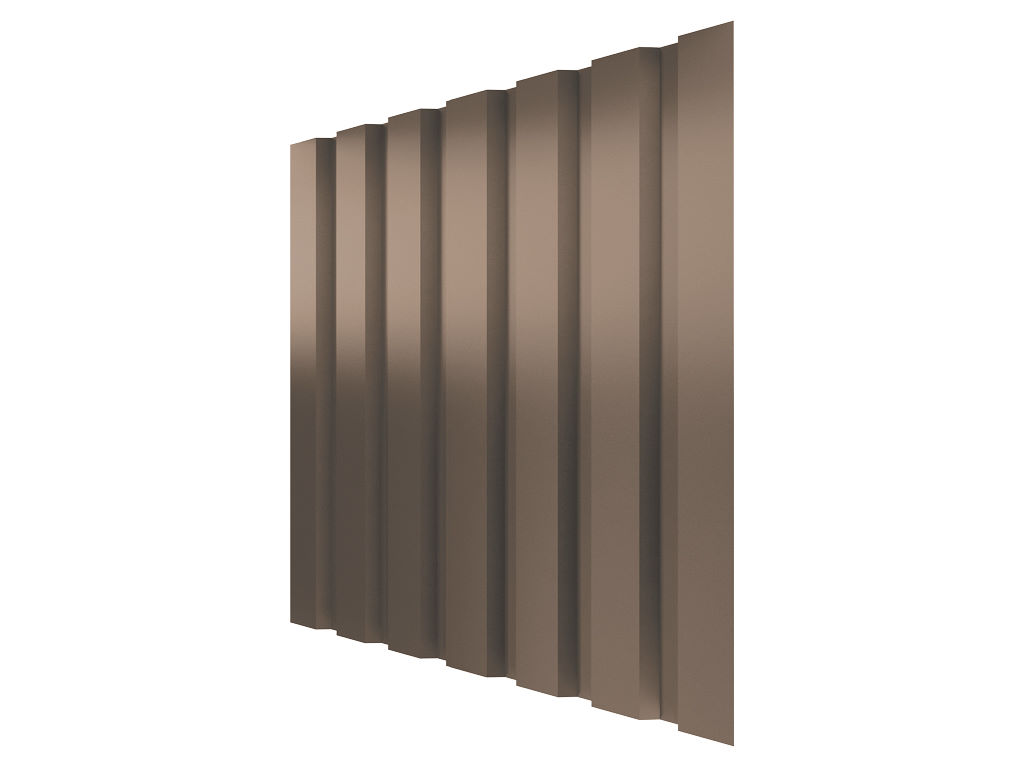

Профлист толщиной 0,7 мм. Высота волны 20мм.

Откатные ворота из профлиста Revolution 13

Цвет откатных ворот DoorHan Revolution

Откатные ворота из профлиста Revolution 14

Комплектация

Базовая комплектация

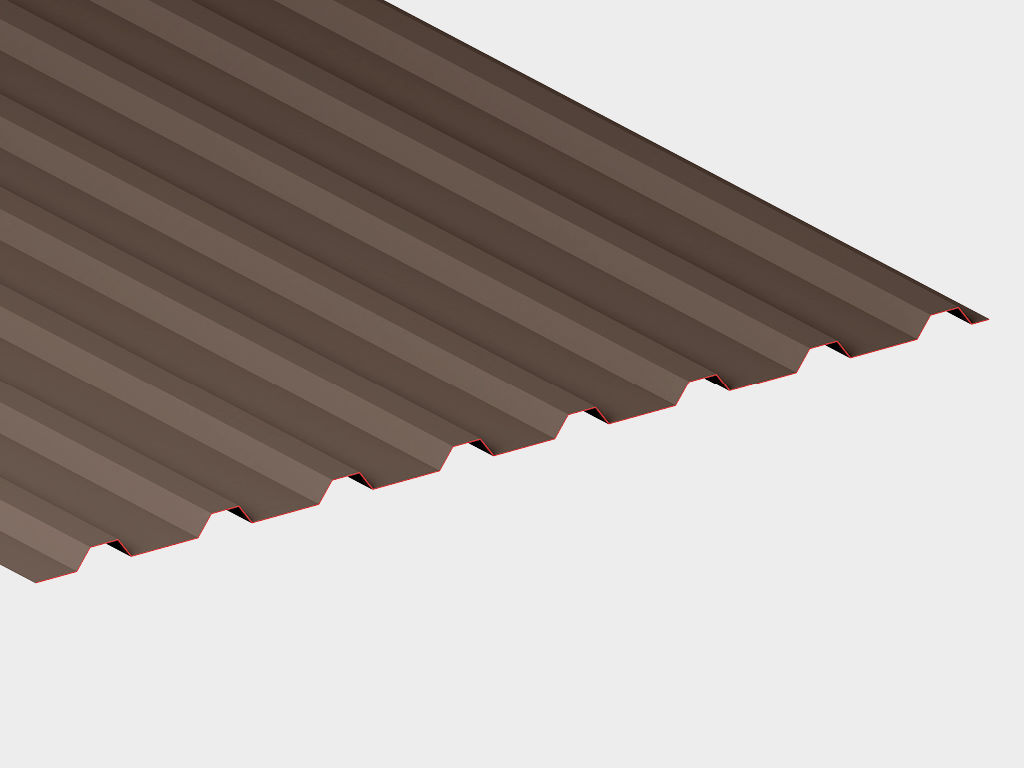

Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм.

Откатные ворота из профлиста Revolution 15

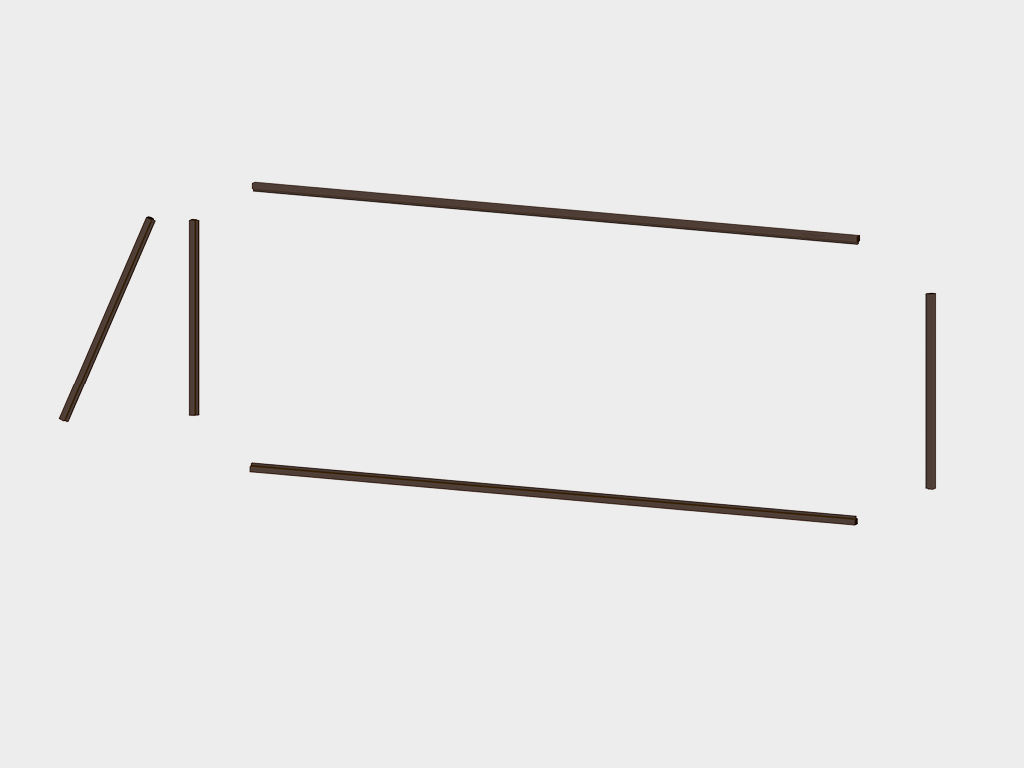

Набор профилей для сборки сдвижных ворот Doorhan Revolution

Откатные ворота из профлиста Revolution 16

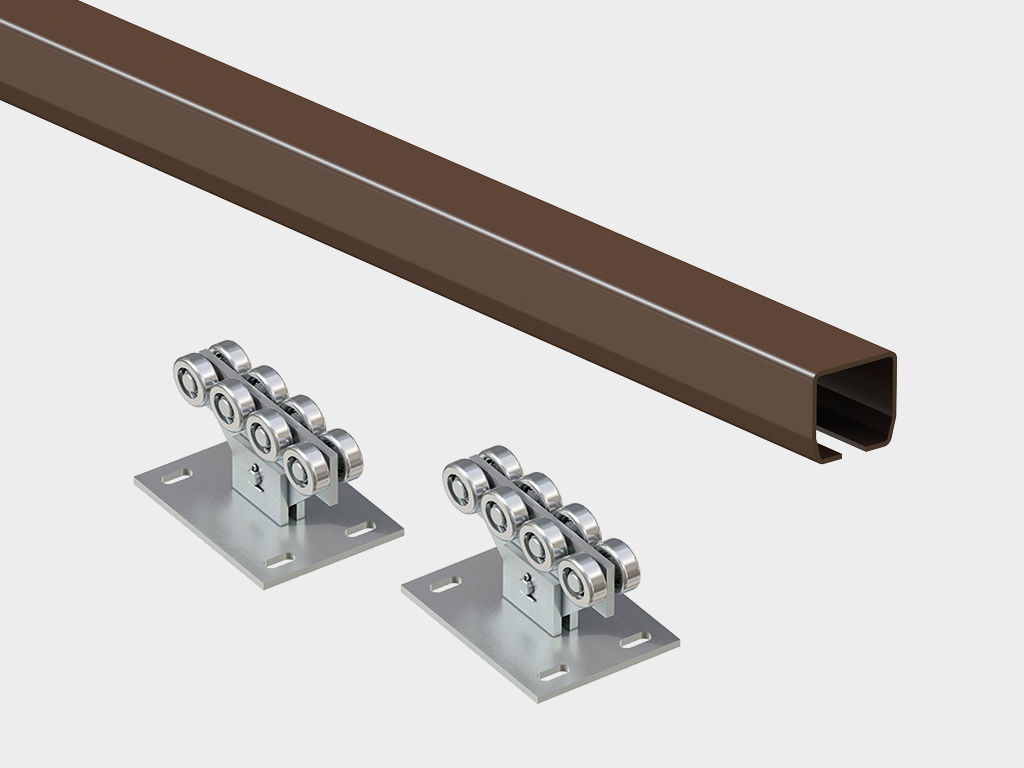

Несущие балки и ролики.

Откатные ворота из профлиста Revolution 17

Коробка с комплектация для сборки щита

Откатные ворота из профлиста Revolution 18

Дополнительная комплектация

Рама силовая

Откатные ворота из профлиста Revolution 19

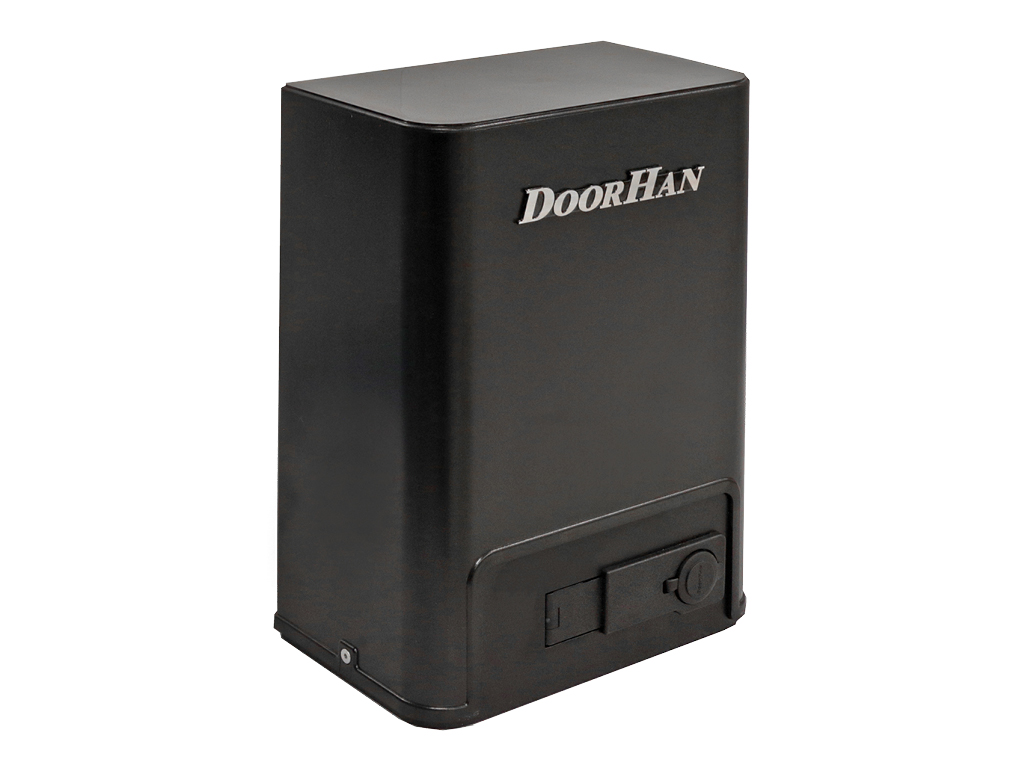

Привод для откатных ворот DoorHan Sliding 800PRO

Откатные ворота из профлиста Revolution 20

Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах.

Откатные ворота из профлиста Revolution 21

Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона.

Откатные ворота из профлиста Revolution 22

Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами.

Откатные ворота из профлиста Revolution 23

Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами.

Откатные ворота из профлиста Revolution 24

Пульт Doorhan Transmitter 4 для дистанционного управления 4 автоматическими устройствами.

Откатные ворота из профлиста Revolution 25

Пульт Doorhan Transmitter Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами.

Откатные ворота из профлиста Revolution 26

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами.

Откатные ворота из профлиста Revolution 27

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Откатные ворота из профлиста Revolution 28

Беспроводная кодовая клавиатура KEYPAD для дистанционного управления автоматическим устройством.

Откатные ворота из профлиста Revolution 29

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа.

Откатные ворота из профлиста Revolution 30

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт.

Откатные ворота из профлиста Revolution 31

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Откатные ворота из профлиста Revolution 32

Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов.

Откатные ворота из профлиста Revolution 33

Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума.

Откатные ворота из профлиста Revolution 34

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан.

Откатные ворота из профлиста Revolution 35

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума.

Откатные ворота из профлиста Revolution 36

Светофор Traffic-light-LED для обеспечения безопасности движения при использовании автоматических устройств, ограничивающих доступ.

Откатные ворота из профлиста Revolution 37

Документация

Инструкция по сборке закладной рамы — Revolution
Инструкция по сборке откатных ворот — Revolution
Паспорт — Revolution
Чертеж откатных ворот — Revolution

Условия эксплуатации

  1. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно.
  2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
  3. Запрещается перемещать полотно ворот при сцепленном приводе.
  4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
  5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
  6. Строго запрещено пересекать траекторию движения полотна во время открывания и закрывания ворот, т. к. это может привести к серьезным травмам.
  7. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
  8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
  9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
  10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
  11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
