Откатные ворота из сендвич-панелей

Доставка из Москвы

Ворота откатные или по другому сдвижные ворота, изготовлены из сэндвич панелей толщиной 40 мм, обрамленной рамой из алюминия , с полимерным красочным покрытием в цвет полотна. Двенадцать цветов на выбор в одной цене. Разнообразие дизайна щитов ворот подойдет под любое архитектурное решение, ворота, калитка и заборная секция в едином стиле. Возможные варианты калитки внутри полотна ворот. Продукция производится на высокоточном оборудовании в заводских условиях. Чертежи и инструкции для откатных ворот представлены ниже под описанием. Купить откатные ворота Вы сможете набрав наших менеджеров. Цена откатных ворот рассчитывается в зависимости от размеров.

Детали

158.910
Цена указана с НДС 20%

Описание

Ворота откатные или по другому сдвижные ворота, изготовлены из сэндвич панелей толщиной 40 мм, обрамленной рамой из алюминия , с полимерным красочным покрытием в цвет полотна. Двенадцать цветов на выбор в одной цене. Разнообразие дизайна щитов ворот подойдет под любое архитектурное решение, ворота, калитка и заборная секция в едином стиле. Возможные варианты калитки внутри полотна ворот. Продукция производится на высокоточном оборудовании в заводских условиях. Чертежи и инструкции для откатных ворот представлены ниже под описанием. Купить откатные ворота Вы сможете набрав наших менеджеров. Цена откатных ворот рассчитывается в зависимости от размеров.

Конструкция

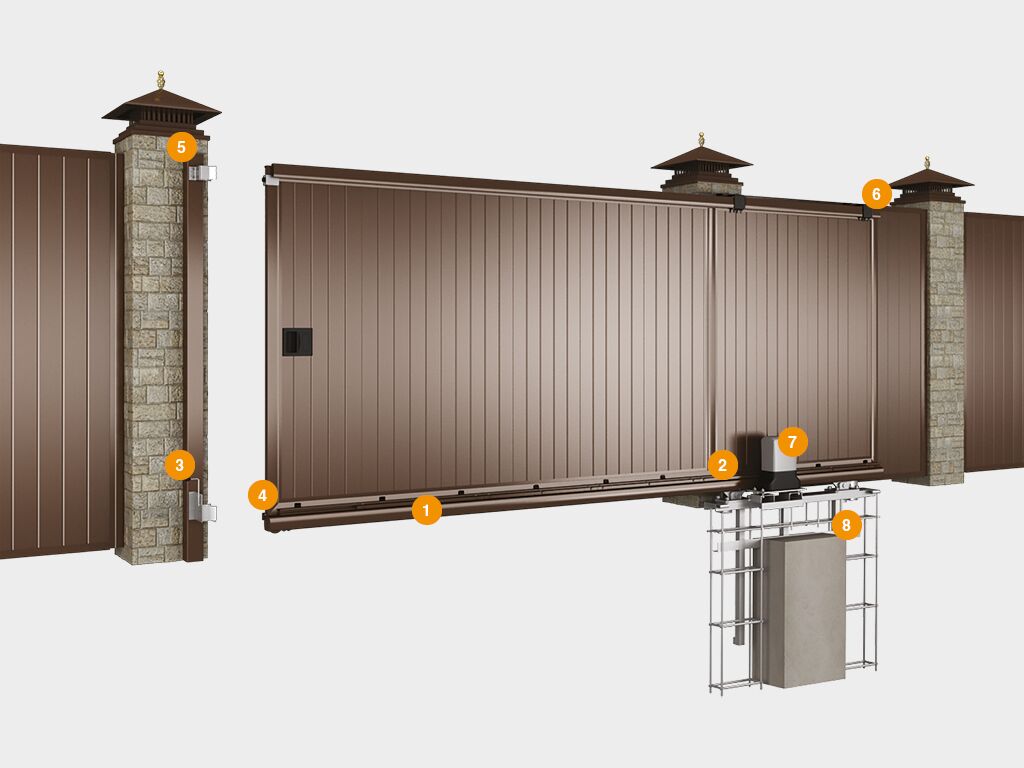

Откатные ворота из сендвич-панелей 1

  1. Несущая балка.
  2. Опора роликовая.
  3. Ловитель нижний.
  4. Крышка балки с роликом.
  5. Универсальный верхний ловитель.
  6. Направляющее устройство.
  7. Электропривод.
  8. Силовая рама.

Таблица размеров

Откатные ворота из сендвич-панелей 2

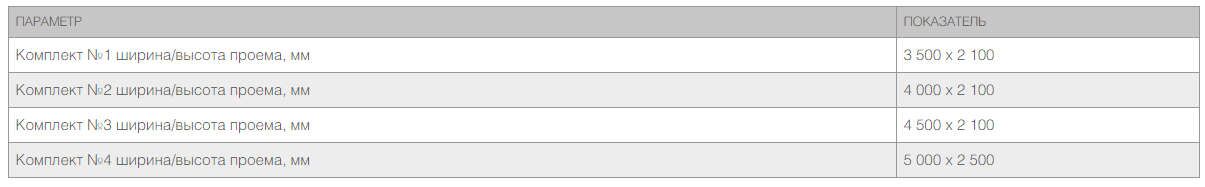

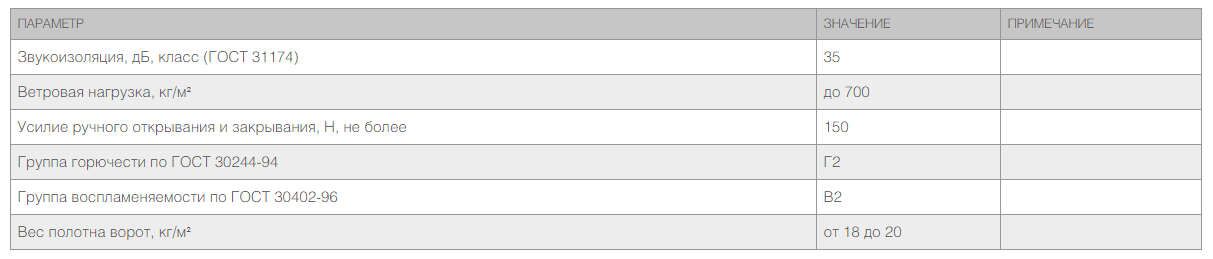

Технические характеристики

Откатные ворота из сендвич-панелей 3

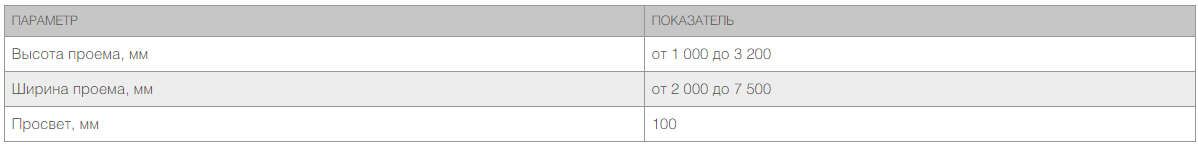

Размеры проема

Откатные ворота из сендвич-панелей 4

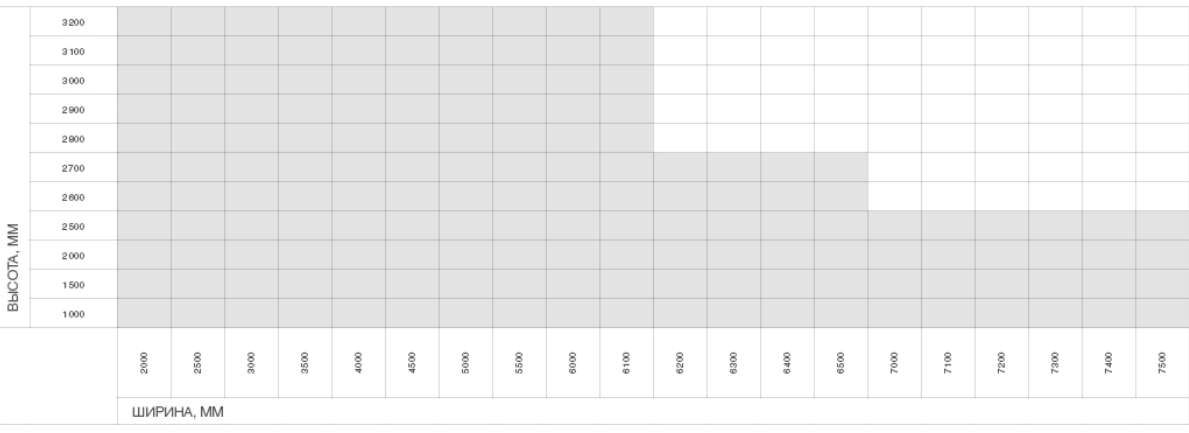

Таблица стандартных размеров
(стандартные размеры ворот идут по сниженной цене цвет коричневый)

Откатные ворота из сендвич-панелей 5

Монтаж

Подготовка строительного объекта

Откатные ворота из сендвич-панелей 6

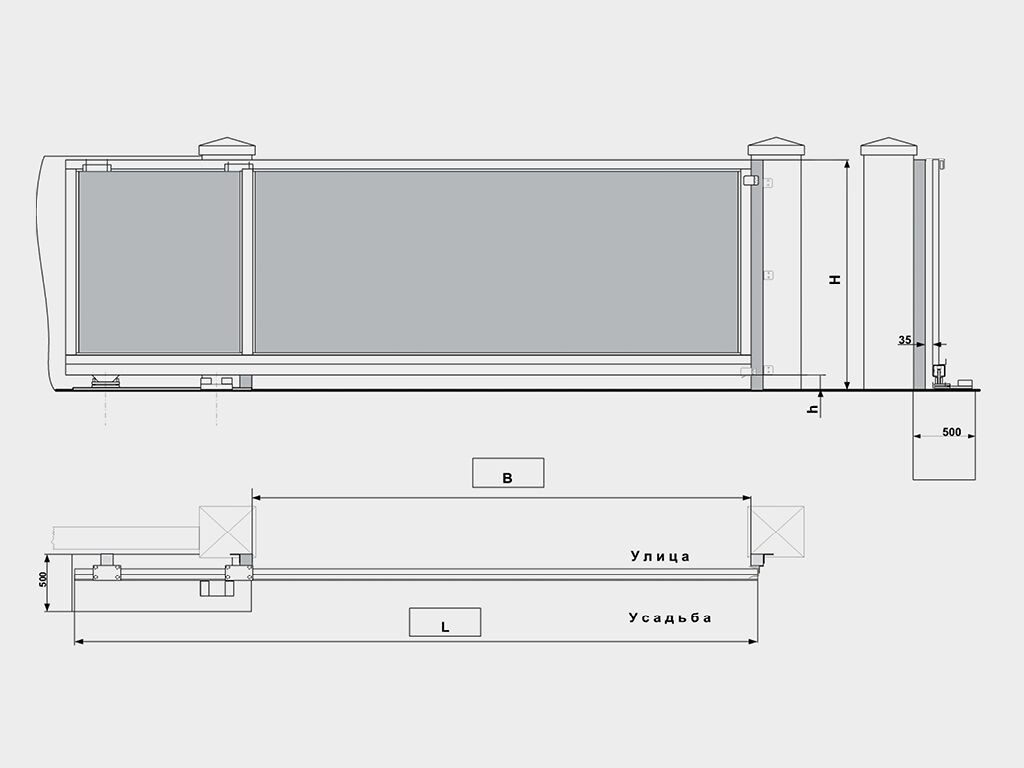

Строительный уровень и обычная рулетка необходимые инструменты для того, чтобы получить данные размеров. Желательно произвести замер в нескольких точках замеряемого проема.  H — высота проема (расстояние от земли до верха проема, большее значение из полученных размеров); B — ширина проема (расстояние от левого края до правого края проема, большее значение из полученных размеров); L — место в сторону сдвига (рассчитывается как B × 1,3); h — просвет снеговой зазор (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.

Требования к строительному объекту

Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон. Способы монтажа Монтаж силовой рамы. Котлован глубиной 1000 -1 200 мм (глубина промерзания), шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована сдвижных ворот на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний. Бетонирование столба-ловителя откатных ворот. Установка производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1000-1200 мм.

Откатные ворота из сендвич-панелей 7

Стандартные конструктивные решения

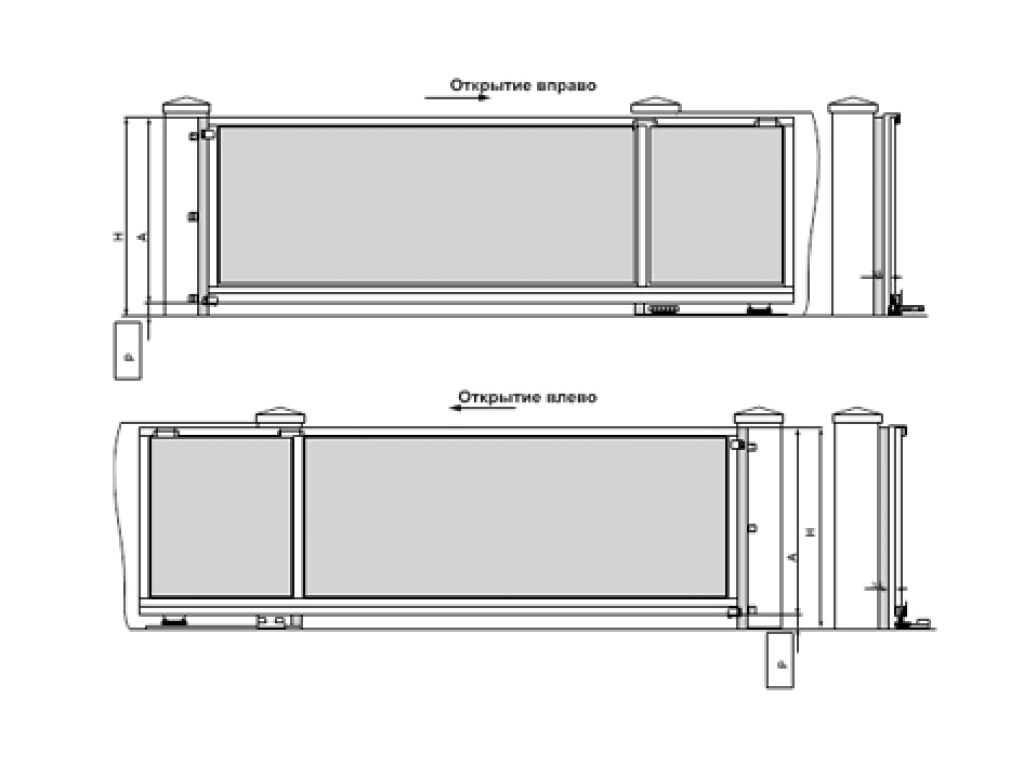

Открытие возможно как в правую так и в левую сторону

Откатные ворота из сендвич-панелей 8

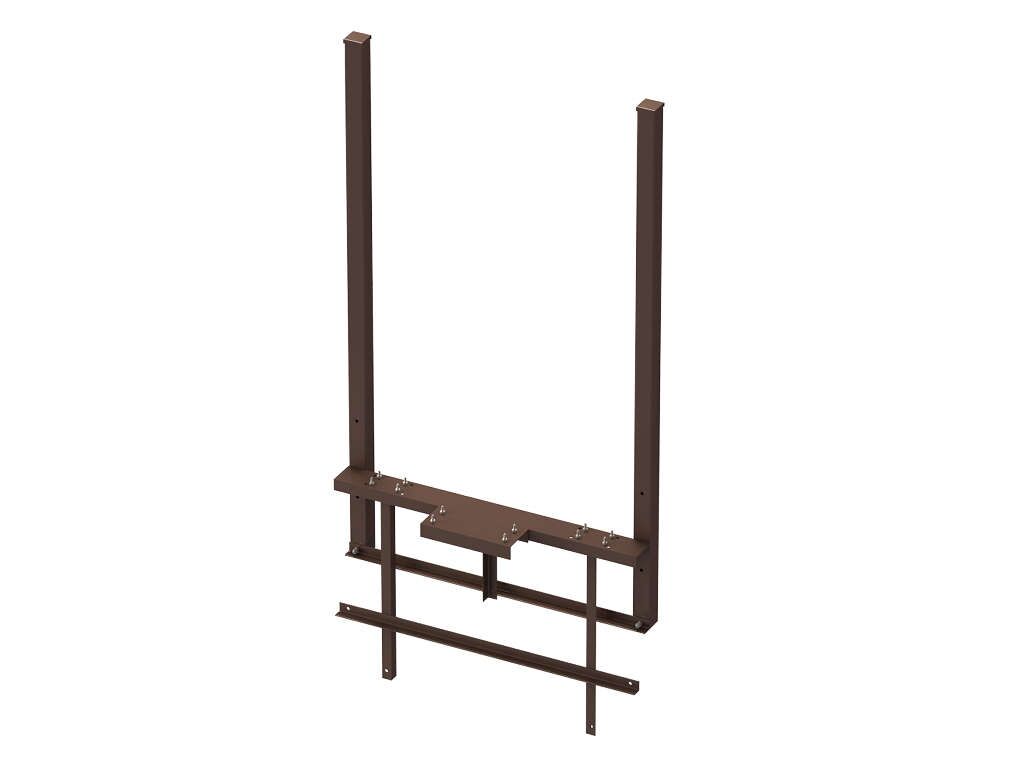

Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ.

Откатные ворота из сендвич-панелей 9

Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители.

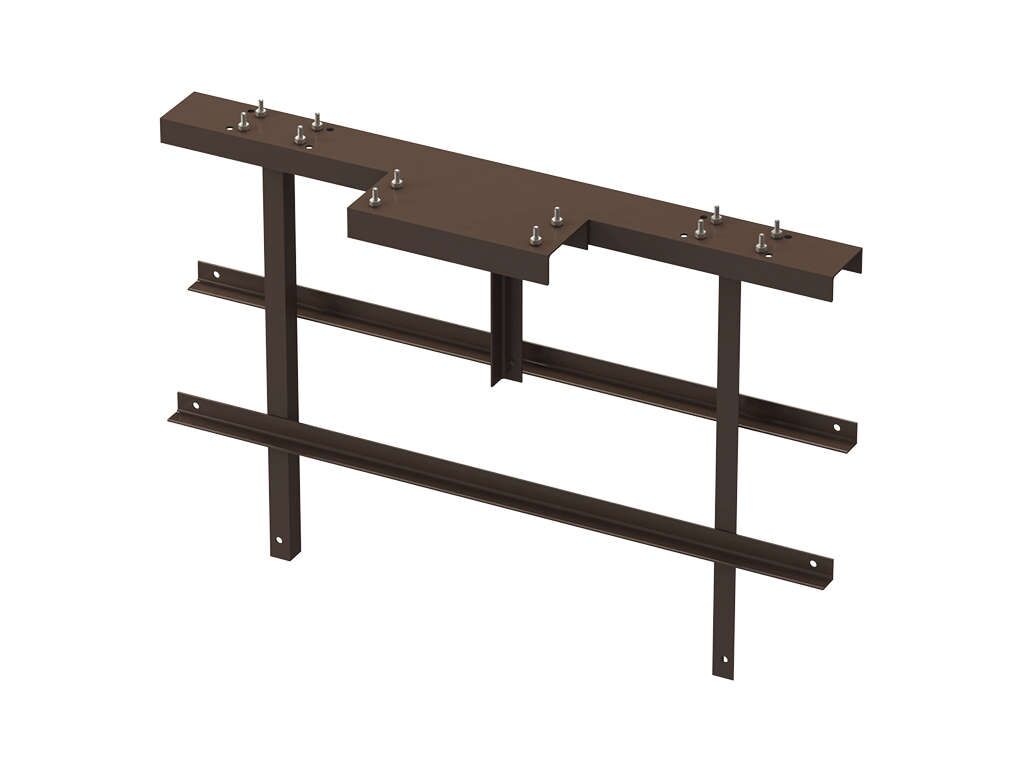

Откатные ворота из сендвич-панелей 10

Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот.

Откатные ворота из сендвич-панелей 11

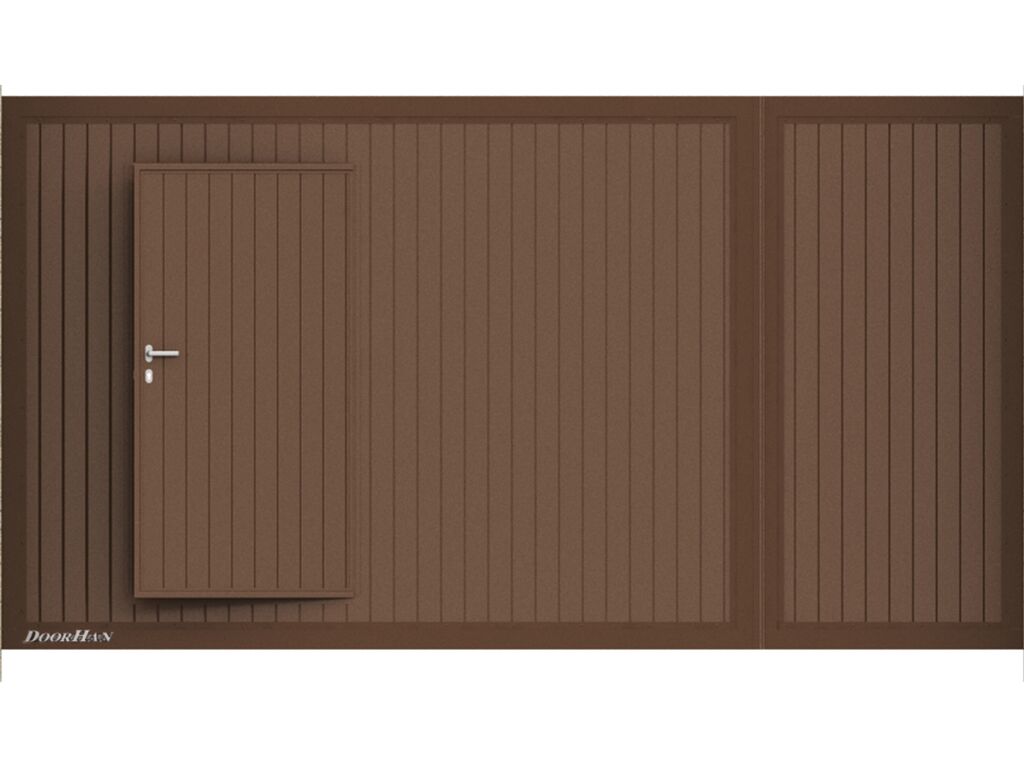

Калитка врезается в полотно сдвижных ворот для обеспечения дополнительного прохода на огороженную территорию при закрытых воротах. Параметры для врезной калитки: Минимальное расстояние слева и справа от калитки до края щита — 200 мм. Минимальное расстояние сверху и снизу от калитки до края щита — 115 мм. Минимальная ширина калитки — 800 мм.

Откатные ворота из сендвич-панелей 12

Внешний вид

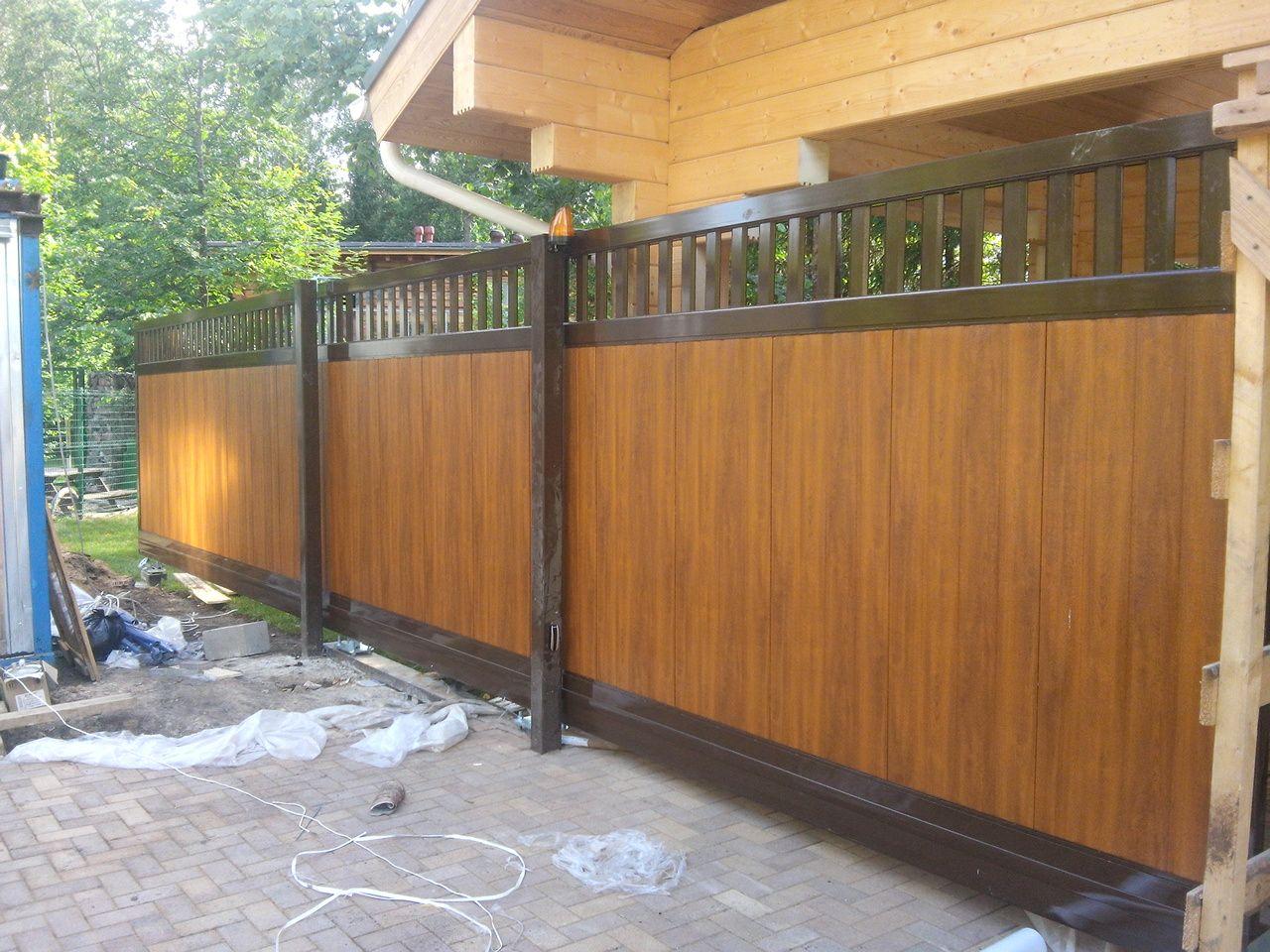

Откатные ворота вид снаружи

Откатные ворота из сендвич-панелей 13

Сдвижные ворота вид изнутри

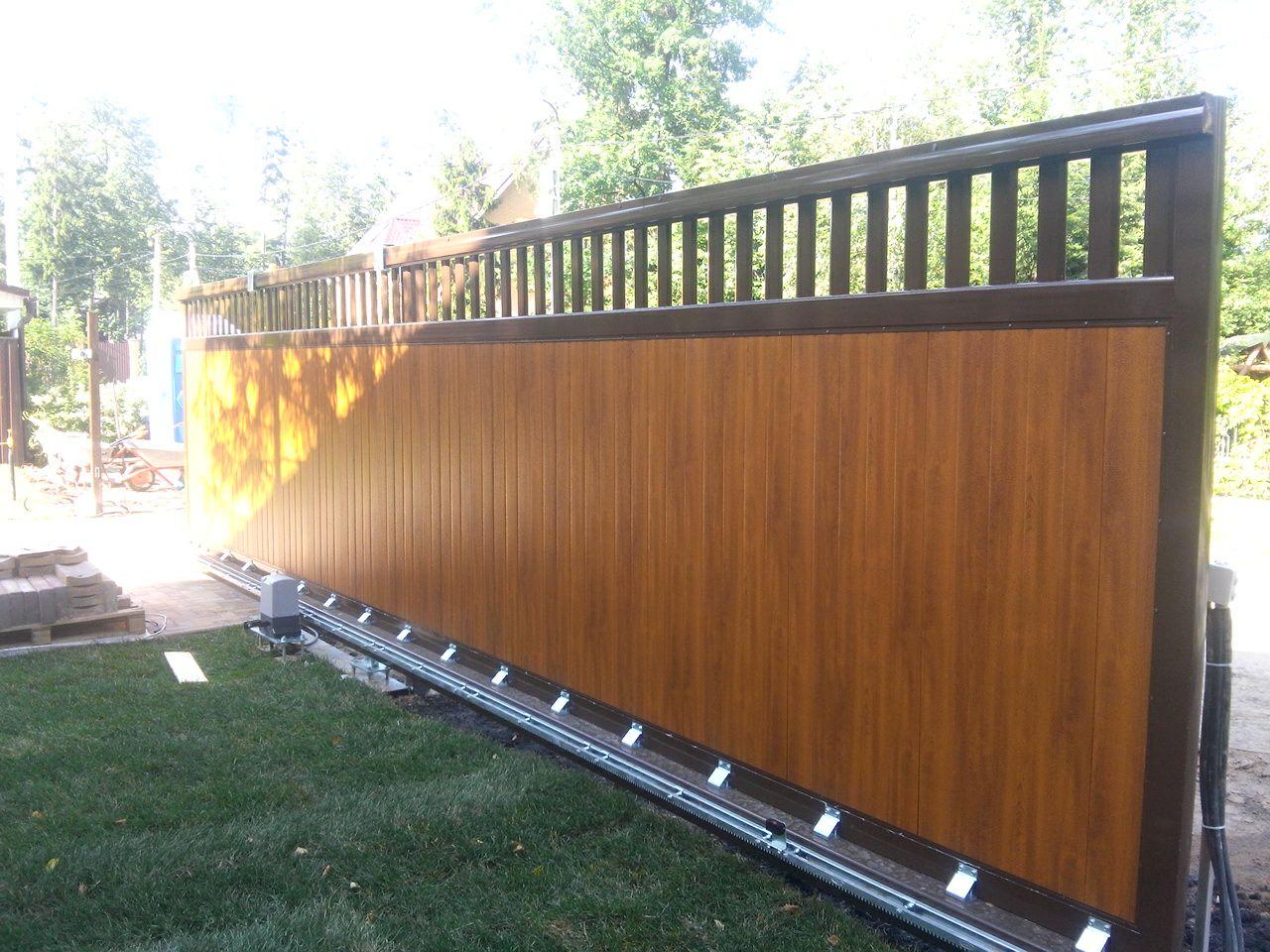

Откатные ворота из сендвич-панелей 14

Дизайн полотна ворот

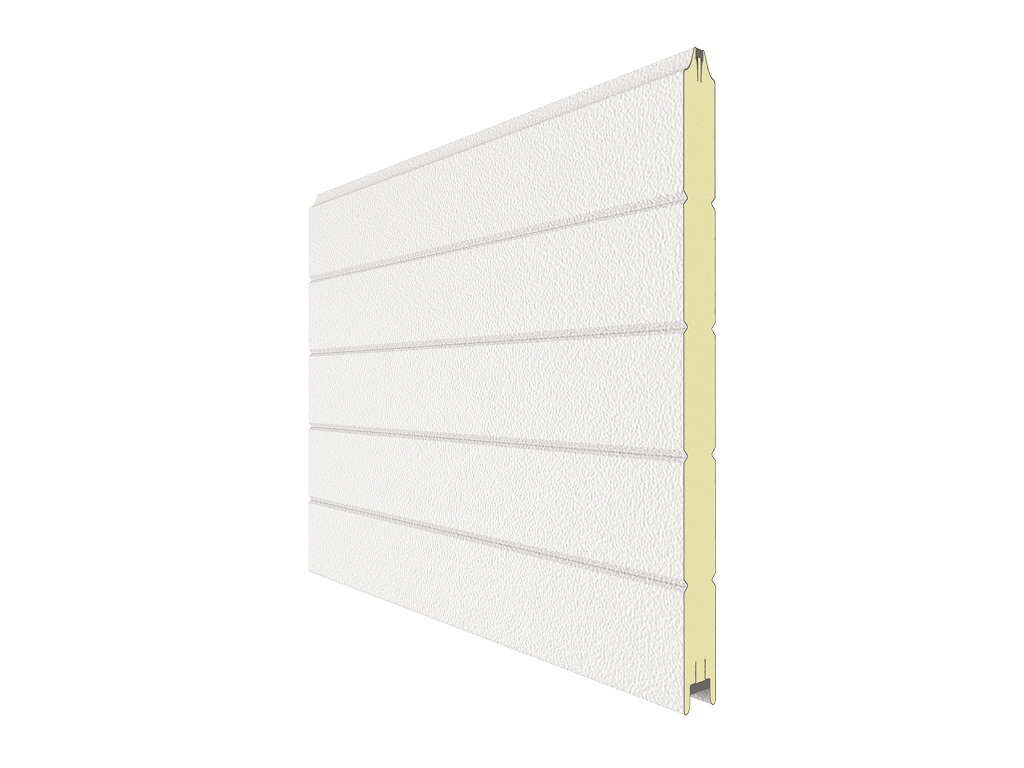

Горизонтальная полоса

Откатные ворота из сендвич-панелей 15

Доска

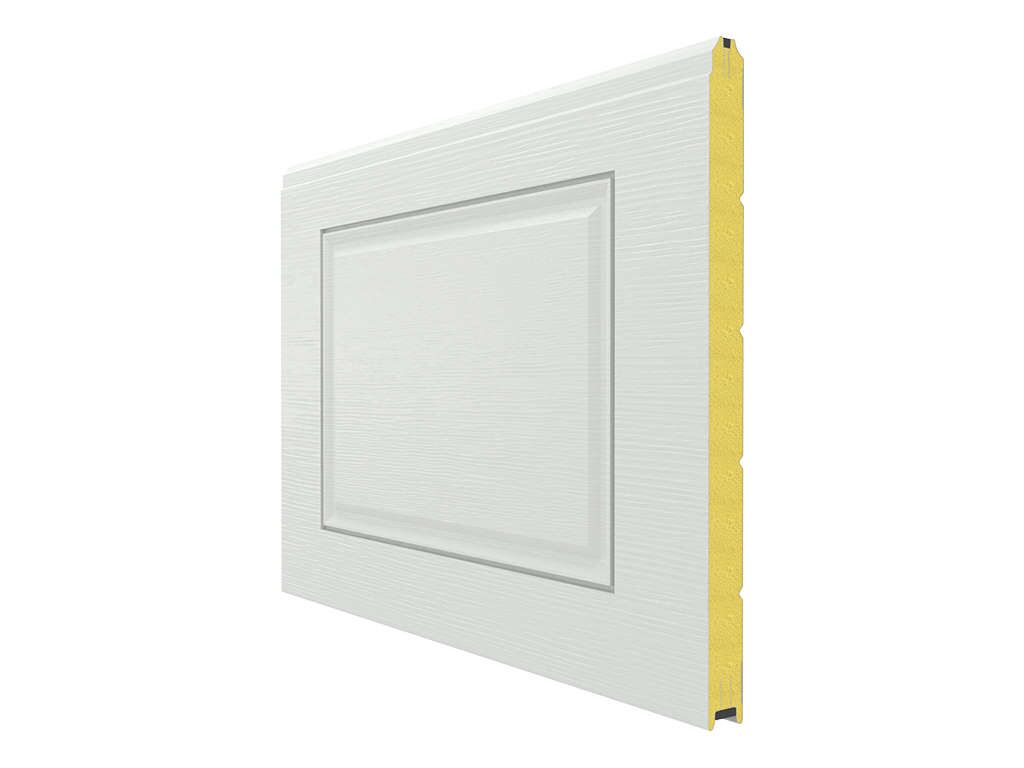

Филенка

Откатные ворота из сендвич-панелей 16

Варианты исполнения щитов

(Возможно исполнение как в вертикальном так и в горизонтальном положении сэндвич панели)

Откатные ворота из сендвич-панелей 17

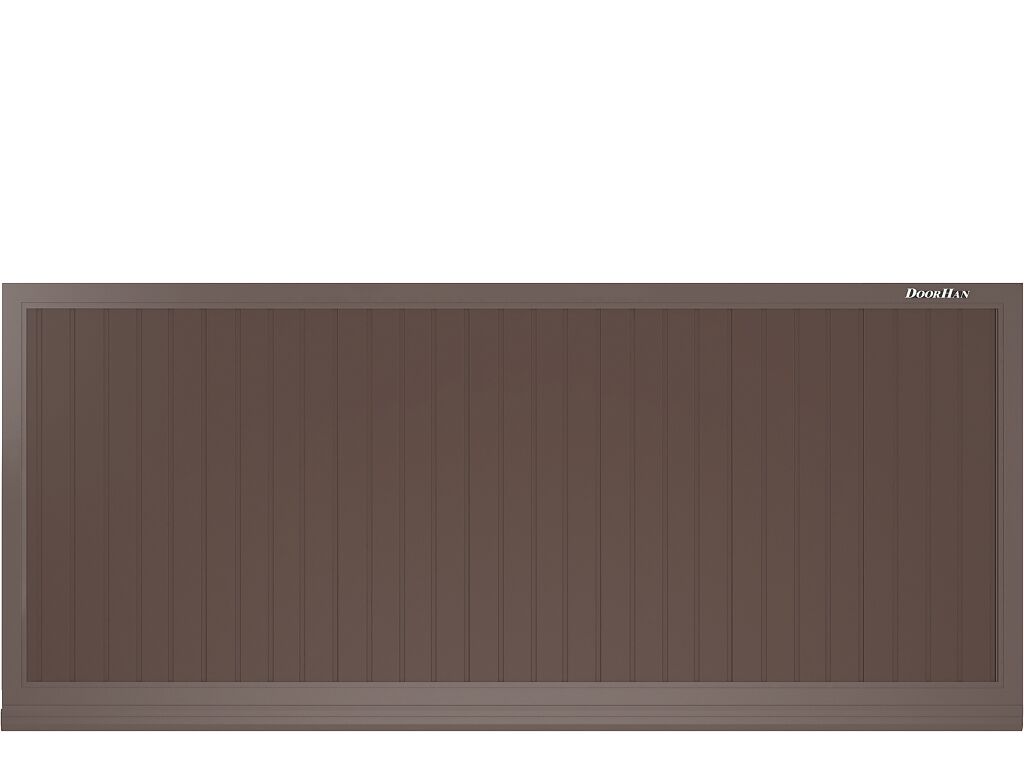

Щит c решеткой с вертикальным расположением сэндвич-панелей.

Откатные ворота из сендвич-панелей 18

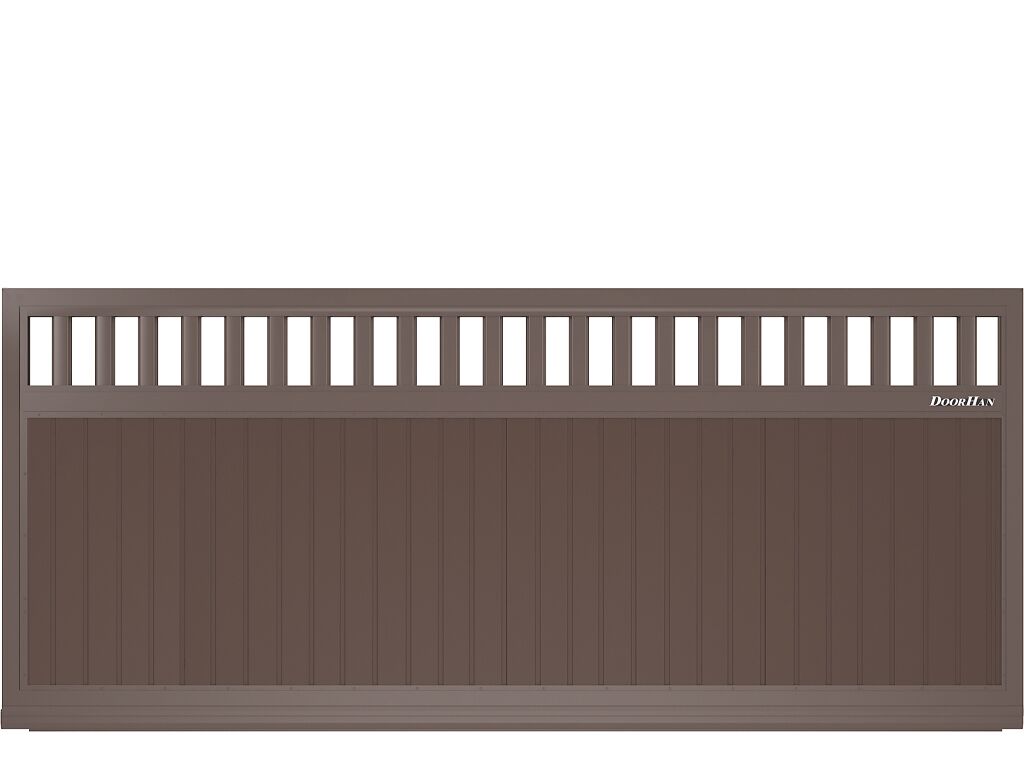

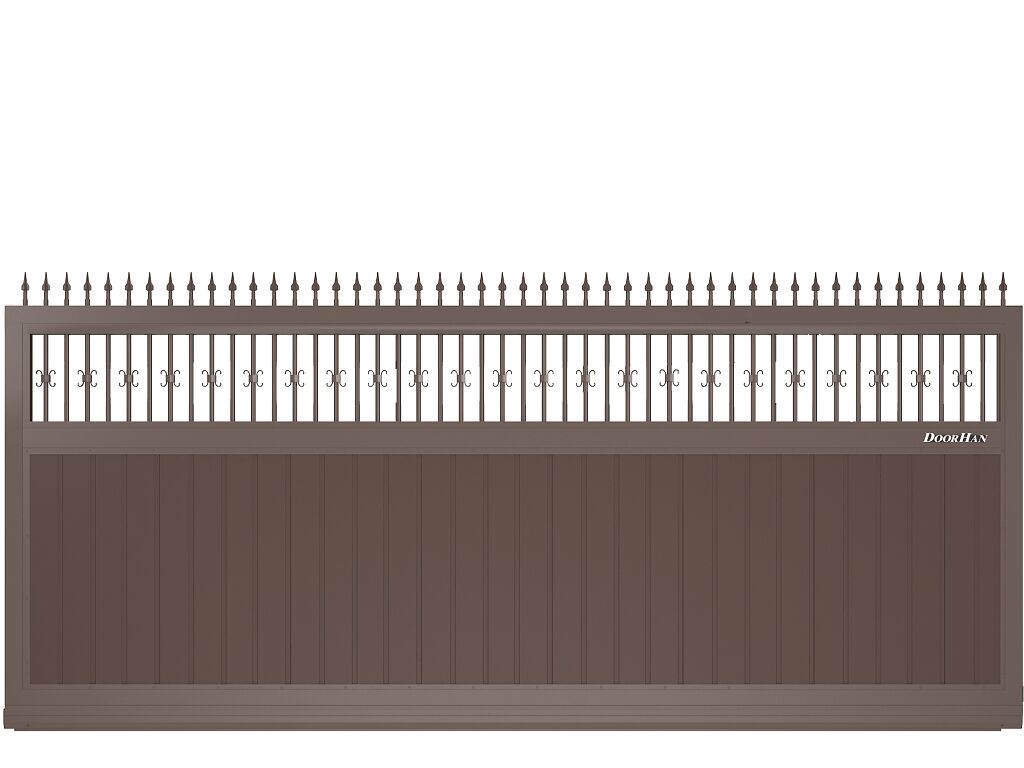

Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей.

Откатные ворота из сендвич-панелей 19

Щит арочный с пиками с вертикальным расположением сэндвич-панелей.

Откатные ворота из сендвич-панелей 20

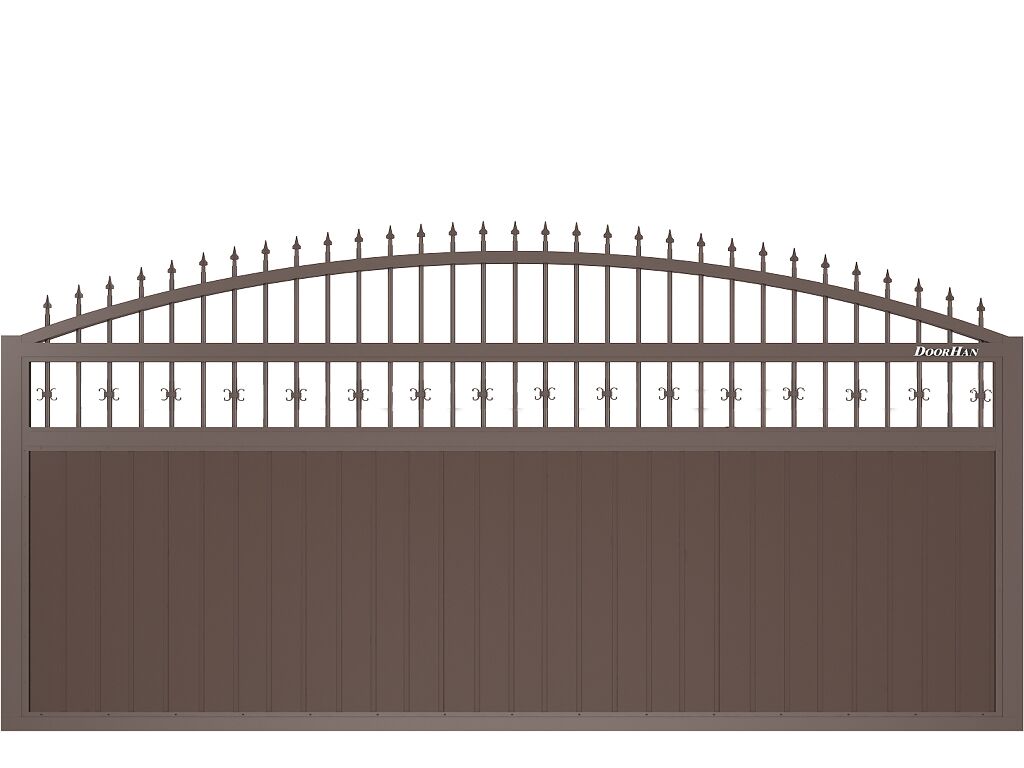

Щит арочный с решеткой с вертикальным расположением сэндвич-панелей.

Откатные ворота из сендвич-панелей 21

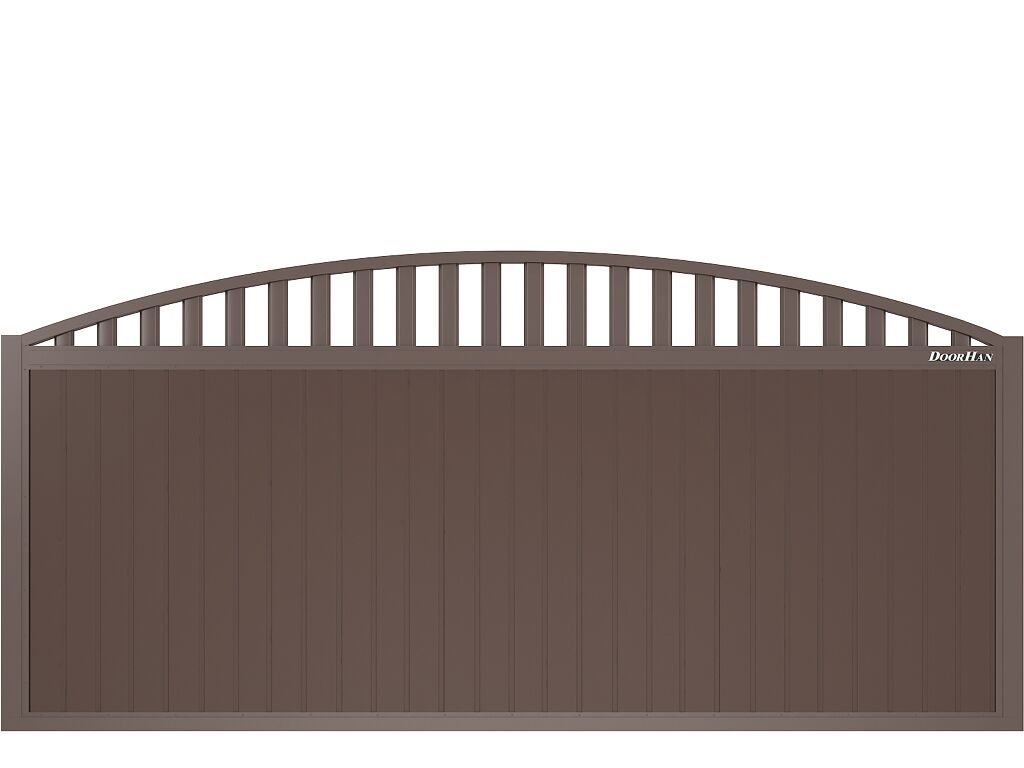

Щит арочный с пиками и вензелями с вертикальным расположением сэндвич-панелей.

Откатные ворота из сендвич-панелей 22

АЛЮМИНИЕВАЯ ОБЛИЦОВКА PREMIUM CLASSIC
Premium Classic B1, темный орех

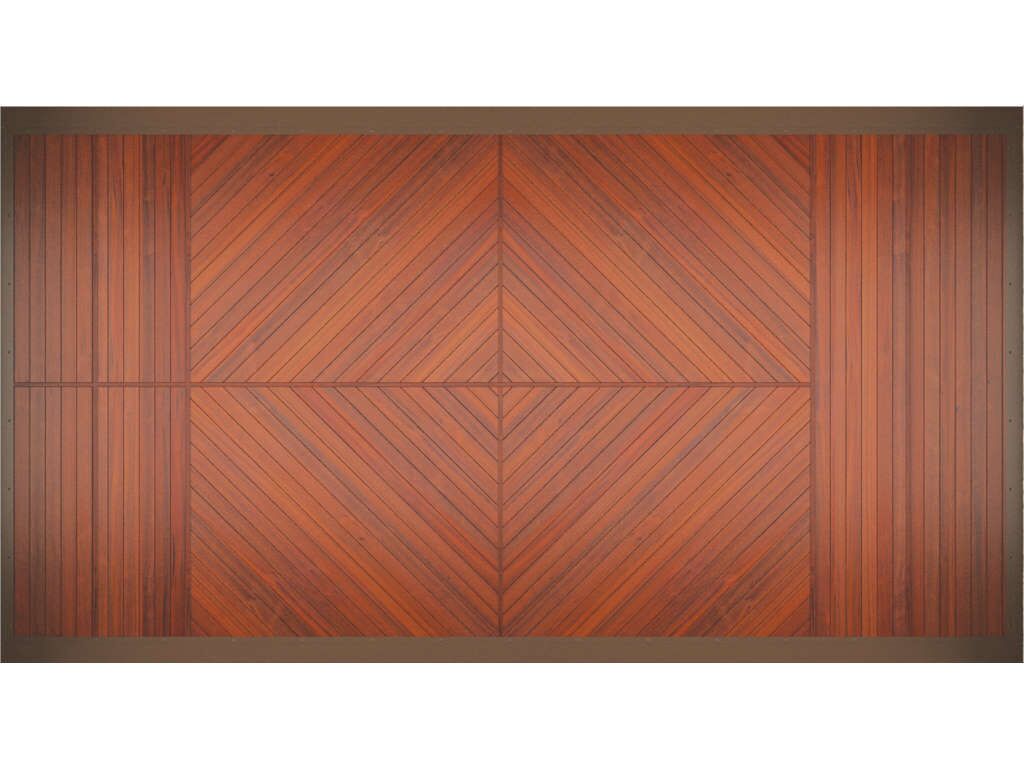

Откатные ворота из сендвич-панелей 23

Premium Classic B2, темный орех

Откатные ворота из сендвич-панелей 24

Premium Hi-Tech B3

Откатные ворота из сендвич-панелей 25

Цвета

Откатные ворота из сендвич-панелей 26

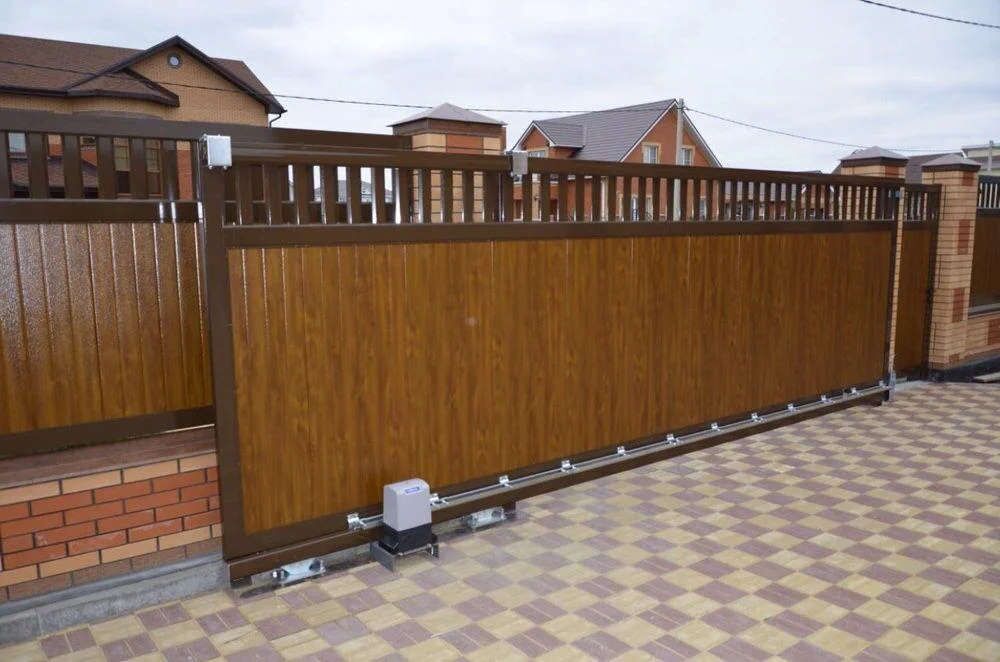

Фото работ

Откатные ворота из сендвич-панелей 27

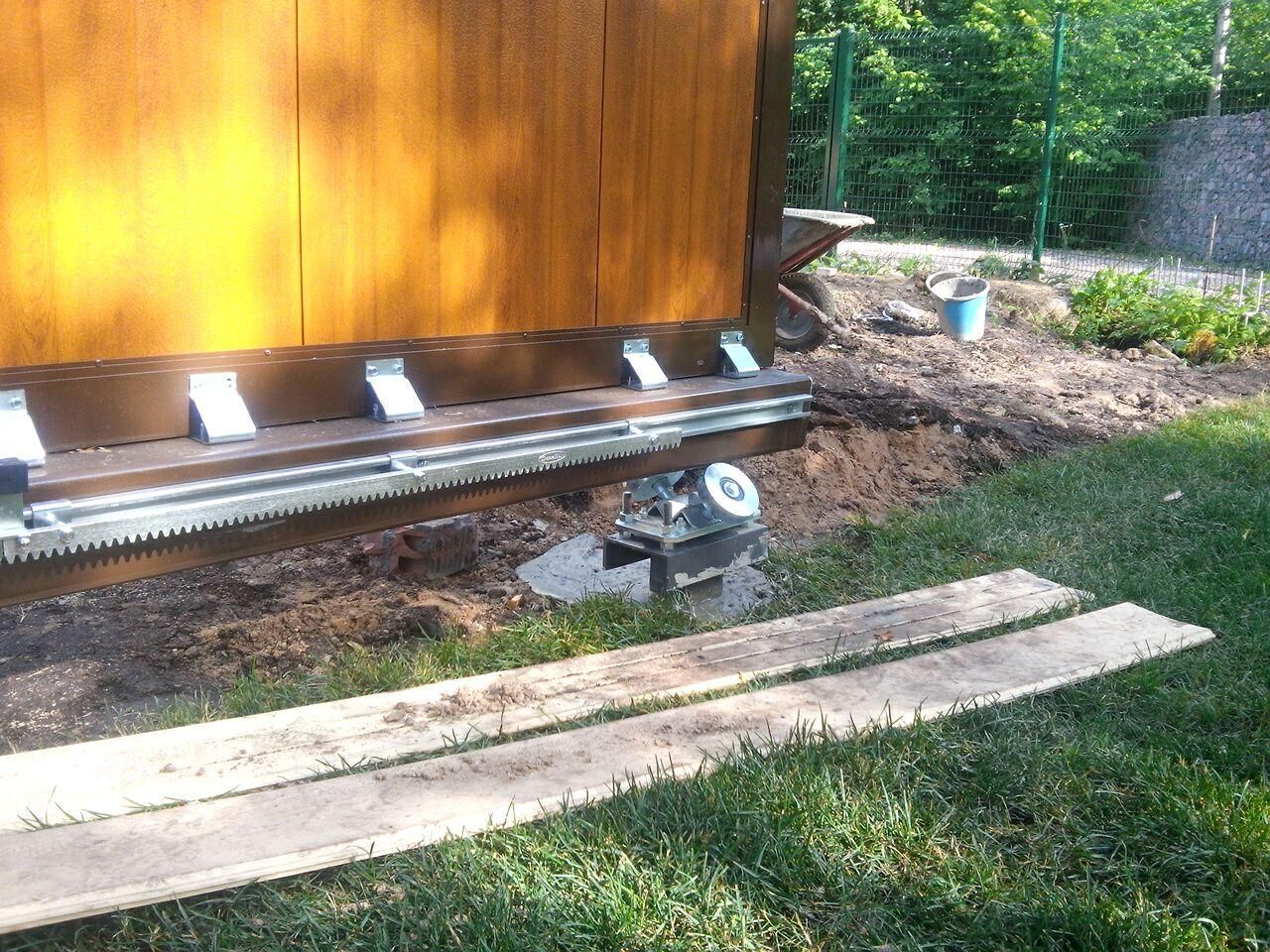

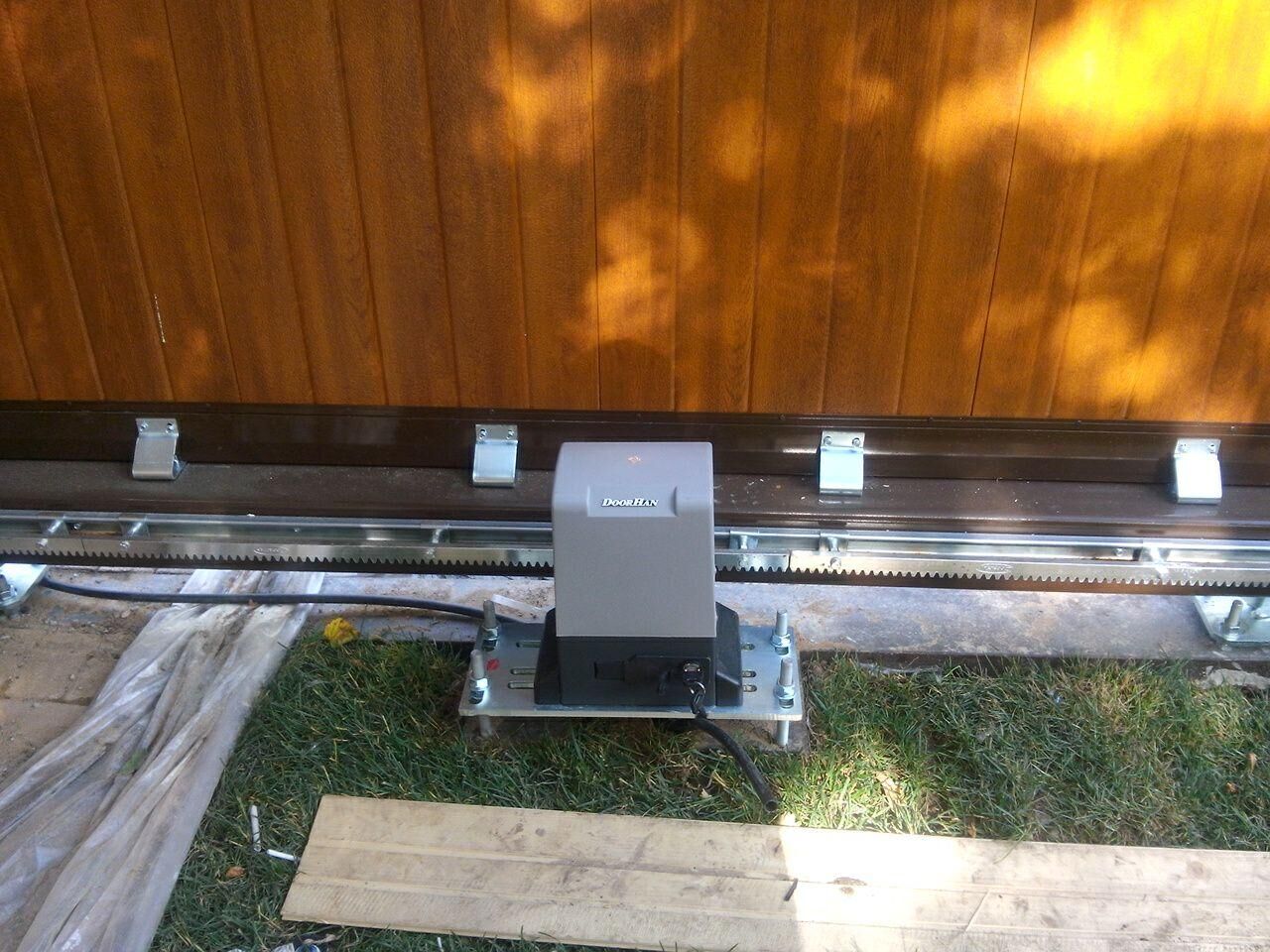

Откатные ворота из сендвич-панелей 28

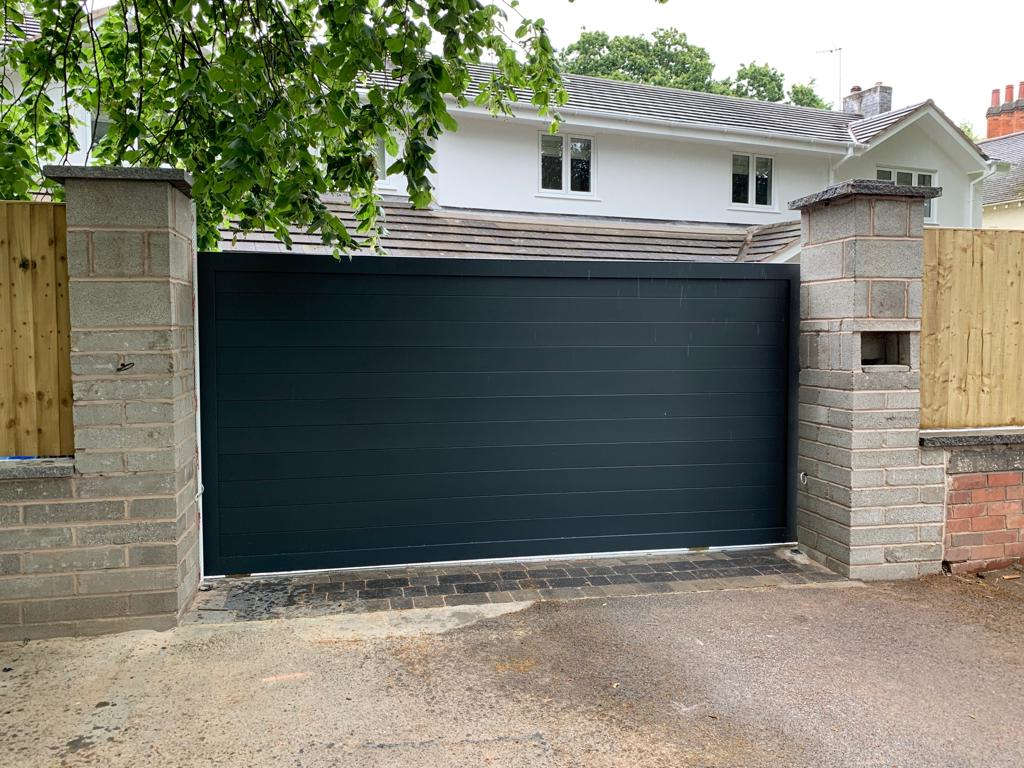

Откатные ворота из сендвич-панелей 29

Откатные ворота из сендвич-панелей 30

Видеообзор

Преимущества

Преимущества откатных ворот ДорХан

Откатные ворота из сендвич-панелей 31
Откатные ворота из сендвич-панелей 32

Комплектация

Базовая комплектация

Полотно из сэндвич панелей толщиной 40 мм
Откатные ворота из сендвич-панелей 33

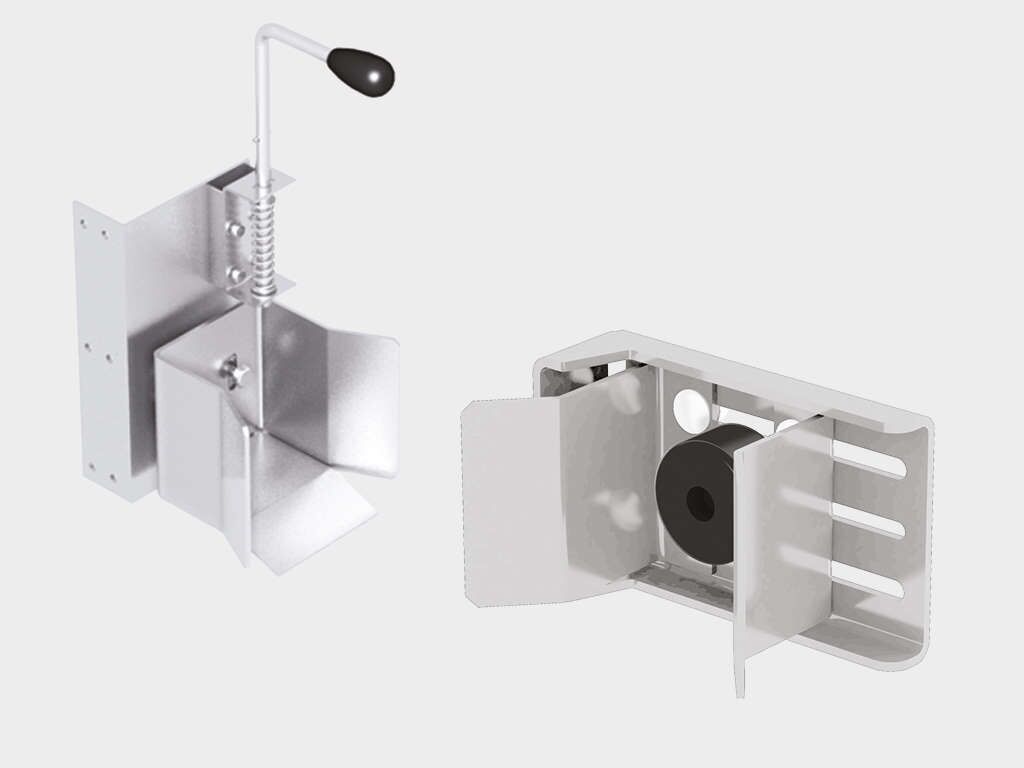

Комплект ловителей

Откатные ворота из сендвич-панелей 34

Устройство направляющее

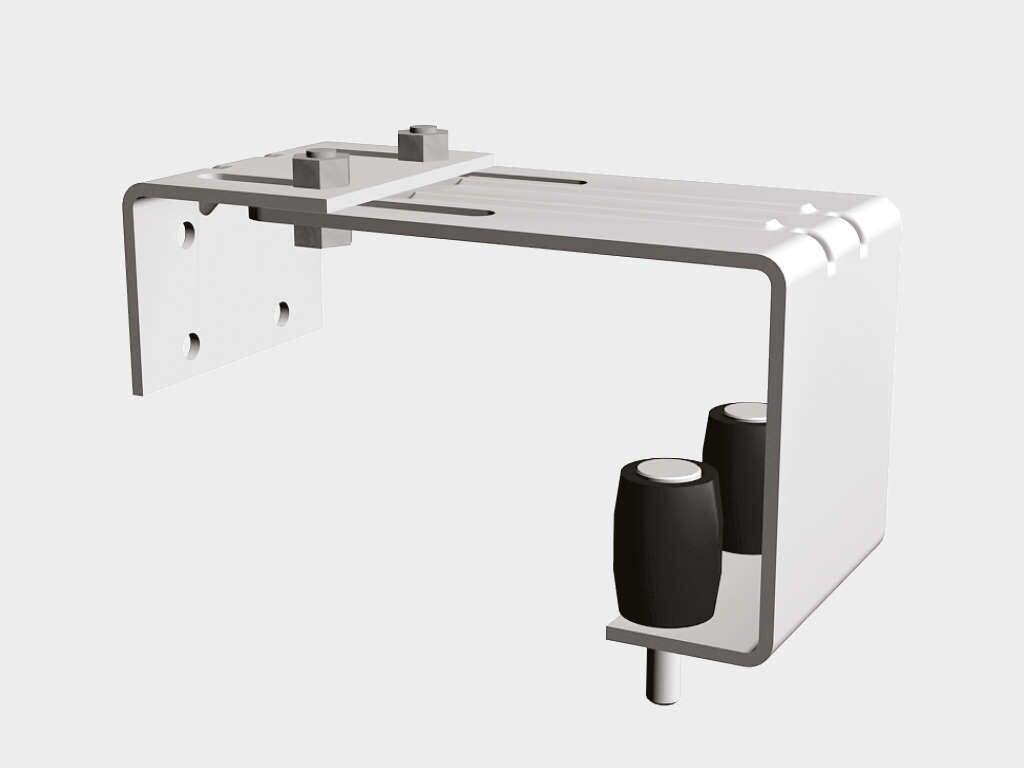

Откатные ворота из сендвич-панелей 35

Крышки для балки

Откатные ворота из сендвич-панелей 36

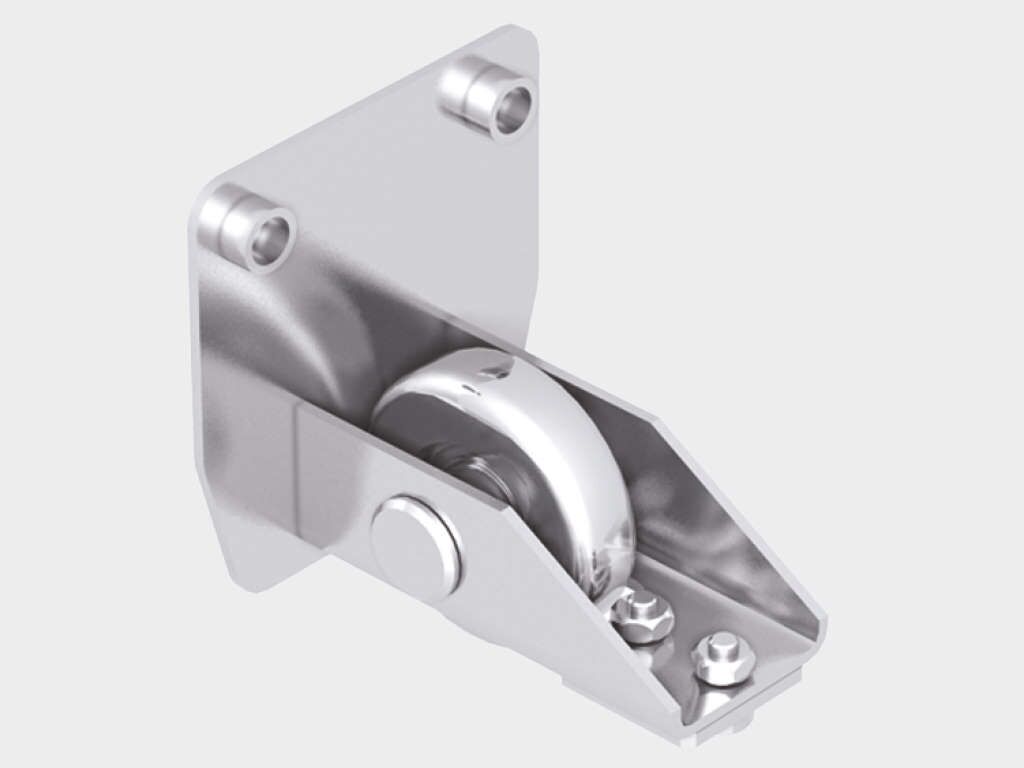

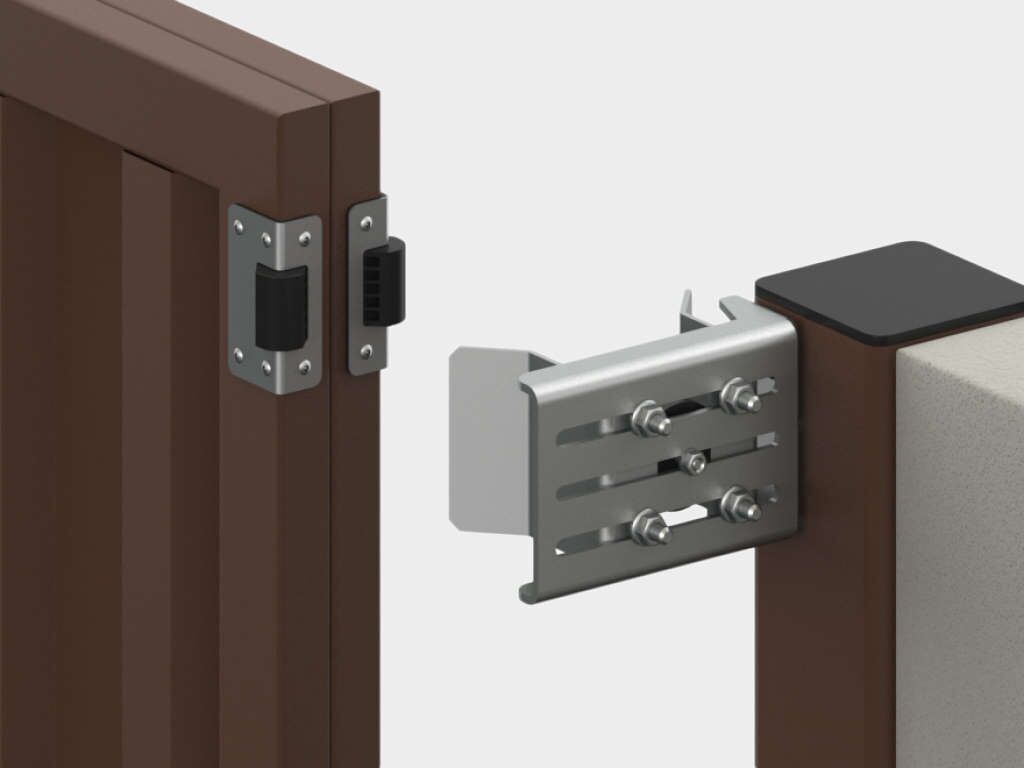

В стандартную комплектацию сдвижных ворот входит протектор щита (DHEN23), который защищает полотно от повреждений при входе в верхний ловитель и обеспечивает практически бесшумное закрытие ворот. Изделие состоит из стальной накладки и вставки из полиацеталя (материал с повышенной износостойкостью).

Откатные ворота из сендвич-панелей 37

Дополнительная комплектация

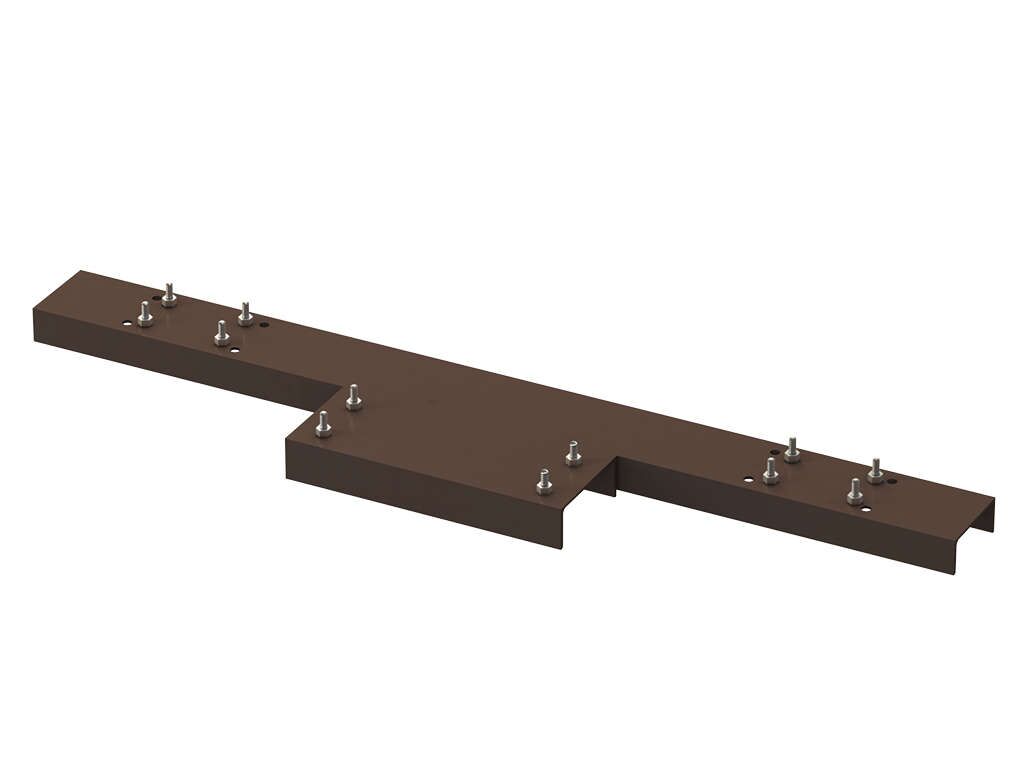

Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот)

Откатные ворота из сендвич-панелей 38

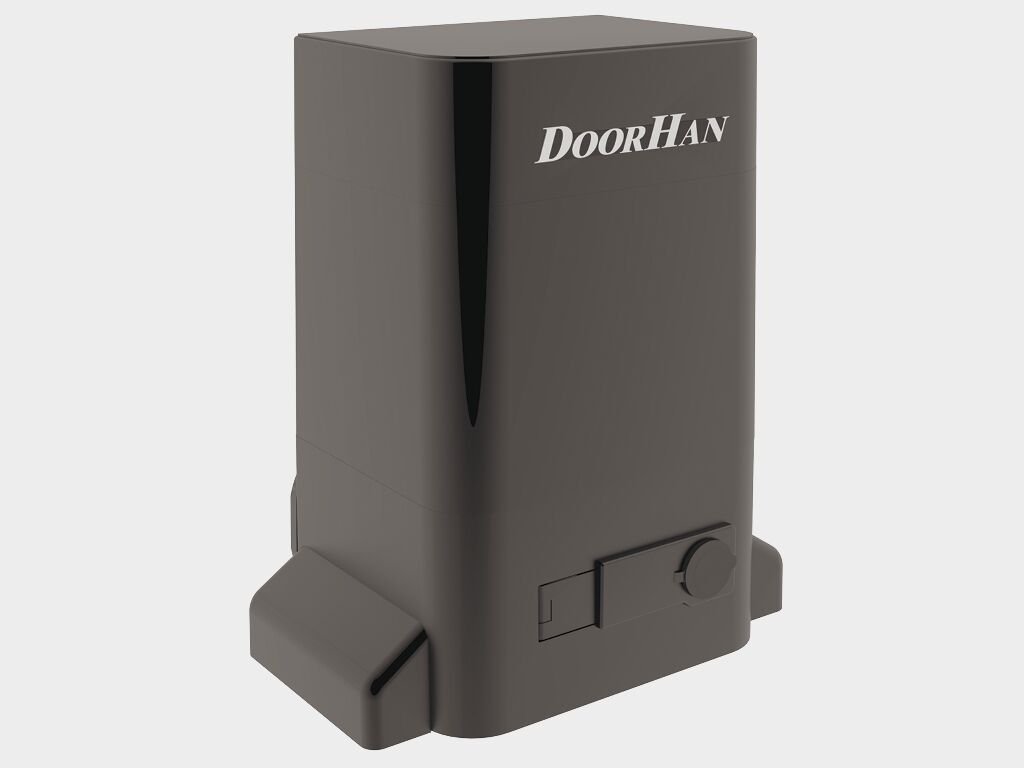

Электропривод для откатных ворот

Откатные ворота из сендвич-панелей 39

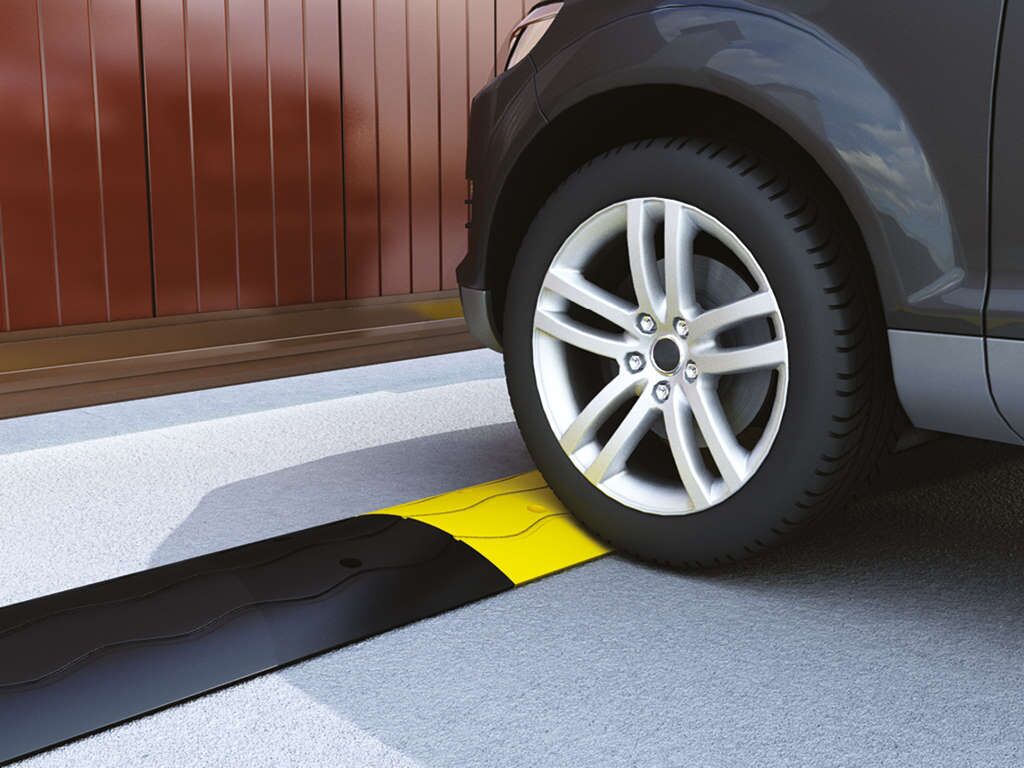

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

Откатные ворота из сендвич-панелей 40

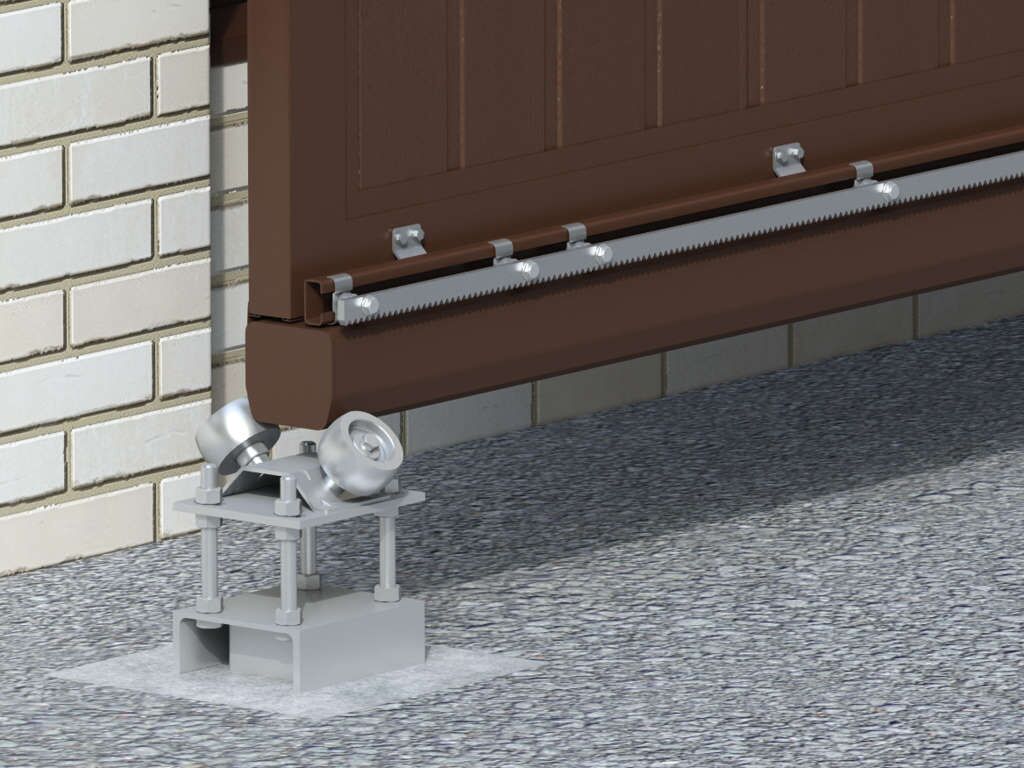

Универсальный нижний ловитель подходит для балки любого типоразмера, имеет кронштейн фиксации задвижки.

Откатные ворота из сендвич-панелей 41

Универсальная поддерживающая опора для 138 и 95 балки обеспечивает жесткость конструкции на воротах более 6 м.

Откатные ворота из сендвич-панелей 42

Пластиковая заглушка в карниз служит упором и придает эстетичный внешний вид конструкции.

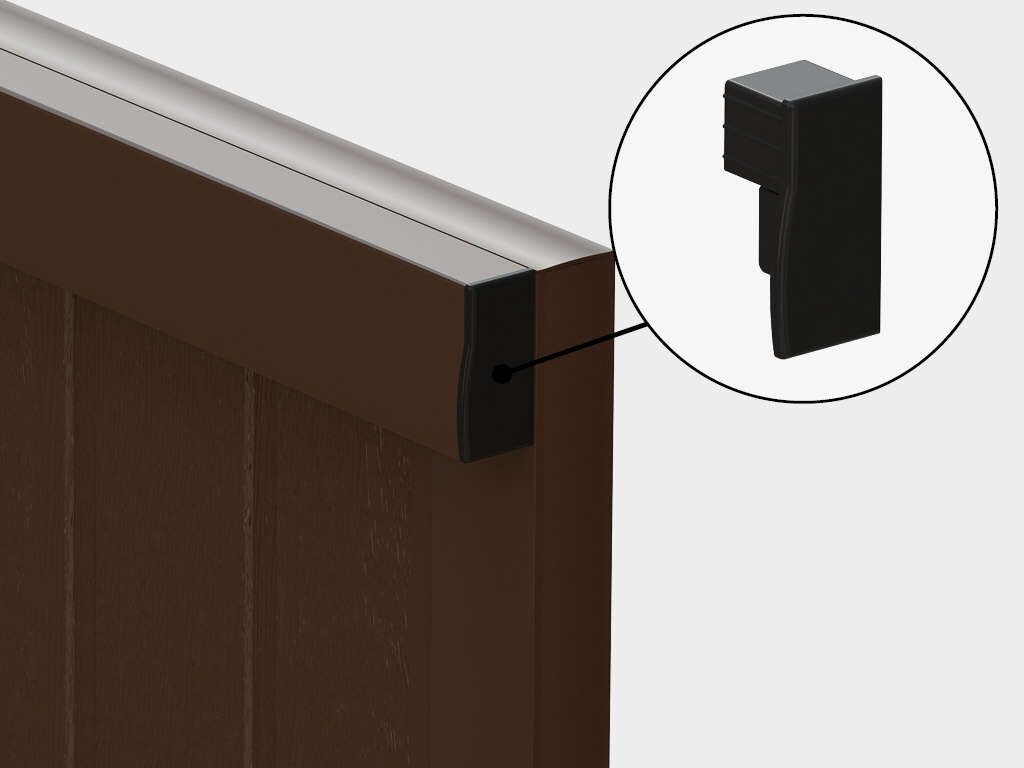

Откатные ворота из сендвич-панелей 43

Ловитель верхний универсальный роликовый DHEN31 (опция) обеспечивает бесшумное закрытие ворот. Прорезиненные ролики защищают лакокрасочное покрытие ворот от повреждений. Регулируемые лепестки ловителя позволяют устанавливать изделие на ворота с толщиной щита от 51 до 154 мм.

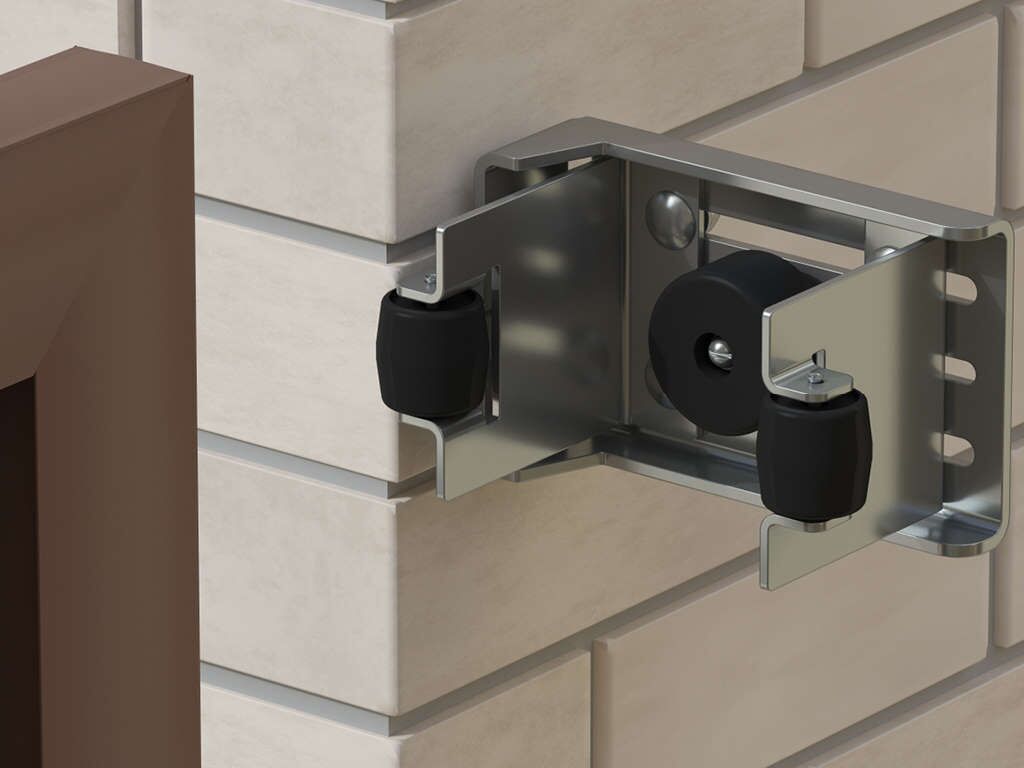

Откатные ворота из сендвич-панелей 44

Документация

Инструкция по сборке и монтажу сдвижных ворот с заполнением из сэндвич-панелей — Откатные ворота
Инструкция по сборке универсальной рамы для сдвижных ворот — Откатные ворота
Инструкция по эксплуатации — Откатные ворота
Фрагменты чертеж — Откатные ворота
Чертеж Ворота сдвижные (общий вид) — Откатные ворота
Чертеж Ворота сдвижные для проемов высотой более 3 м. — Откатные ворота
Чертеж Ворота сдвижные для проемов высотой до 3 м — Откатные ворота
Чертеж Ворота сдвижные с арочным щитом и с пиками — Откатные ворота
Чертеж Ворота сдвижные с окнами и калитками — Откатные ворота

Условия эксплуатации

  1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
  2. При использовании автоматического привода следует руководствоваться инструкциям, прилагаемыми к приводу.
  3. Запрещается перемещать полотно ворот при сцепленном приводе.
  4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
  5. Следите за тем‚ чтобы дети и животные не находились в зоне действия ворот во время их работы.
  6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот‚ т.к. это может привести к серьезным травмам.
  7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
  8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельную замену или регулировку отдельных частей без консультации с производителем.
  9. Следите за тем, чтобы во время движения полтона в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
  10. Не допускайте попадания веток и кустов в зону сдвига полотна воротдля избежания помех во время его движения.
  11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
