Описание

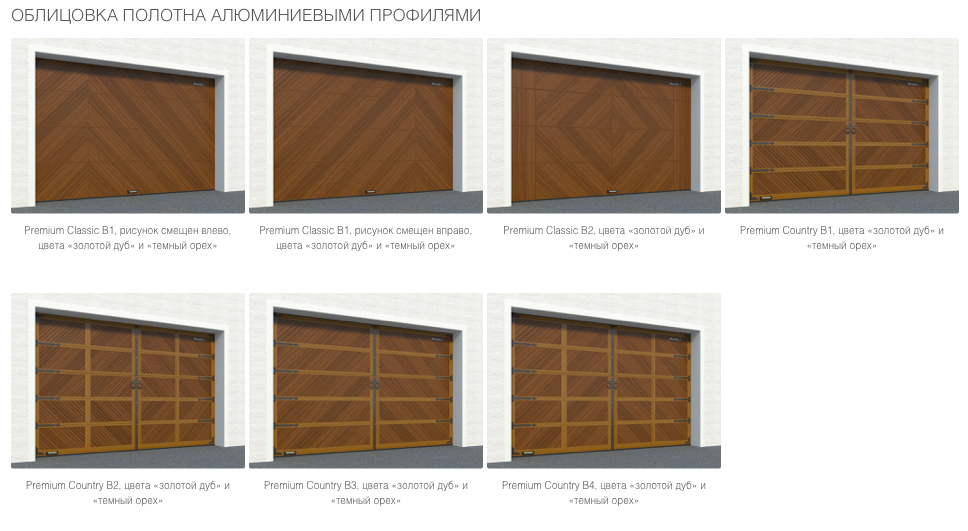

Гаражные ворота серии RSD02 – это надёжное и проверенное временем решение для вашего гаража. Они подходят для проёмов разных размеров – от небольших до средних. Вы можете выбрать вариант с панорамными секциями, окнами или калиткой, врезанной в полотно. Также доступен вариант с щитом из алюминиевых панелей.
Эти ворота легко подстраиваются под ваши потребности. Они изготавливаются по индивидуальным размерам заказчика.

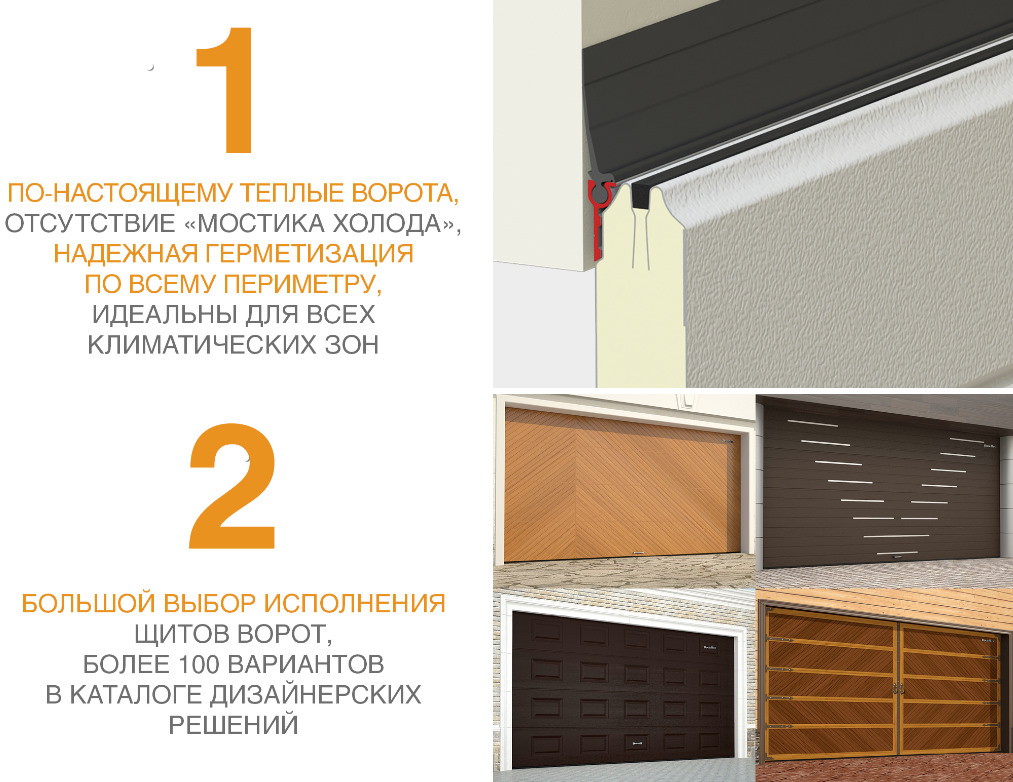

Преимущества ворот RSD02:
* разнообразие типов подъёма, что позволяет устанавливать их в гаражах любой формы внутреннего пространства;
* возможность установки калитки;
* механизм балансировки полотна на основе торсионного механизма с ресурсом эксплуатации в 25000 циклов;

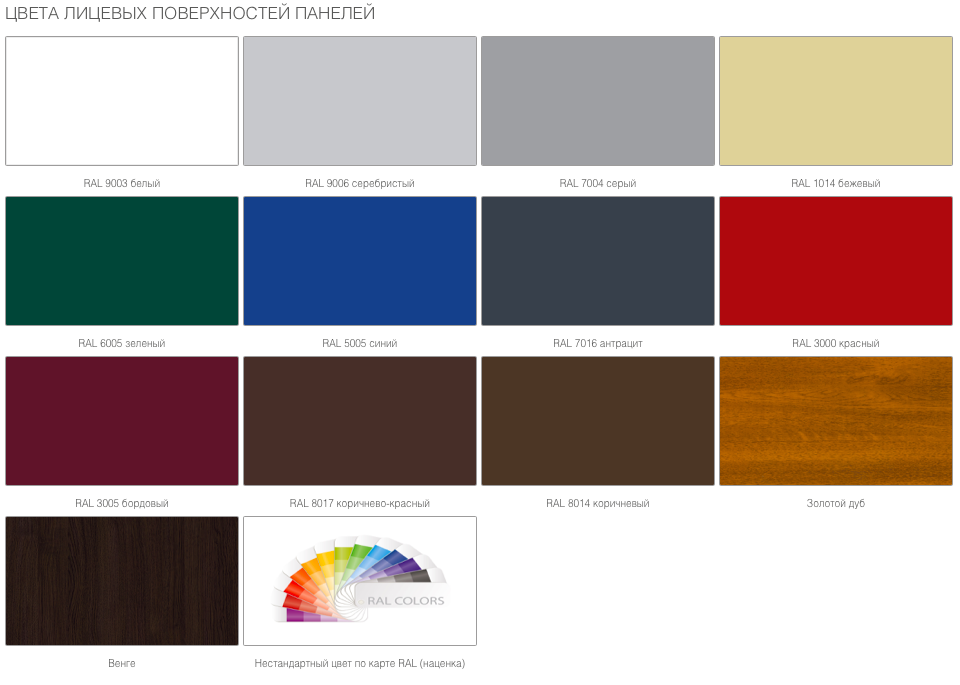

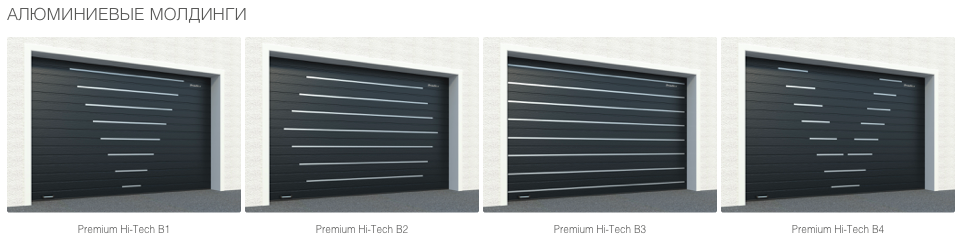

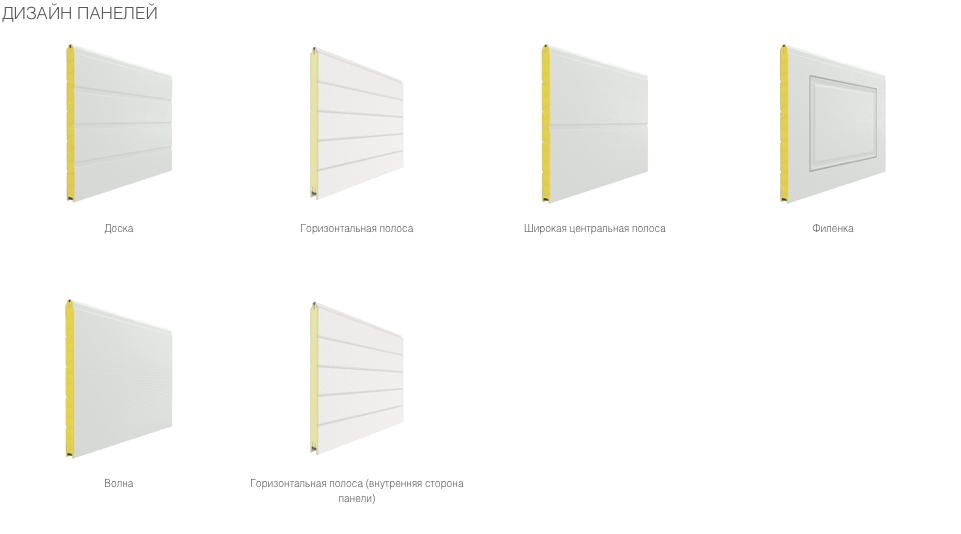

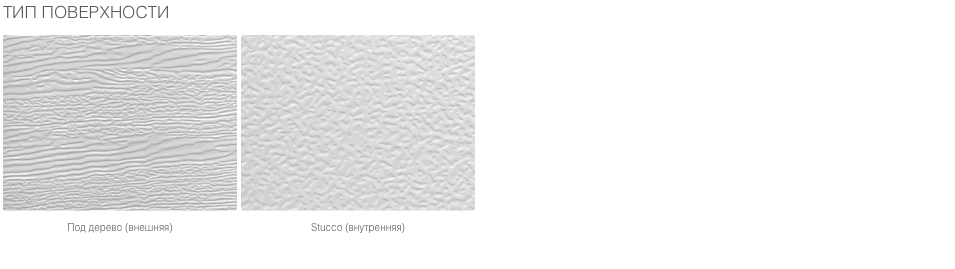

* разнообразие дизайнов: панели могут быть любого типа поверхности и цвета, производимые компанией DoorHan.
Чертежи ворот и инструкции по монтажу прилагаются к описанию. Чтобы узнать цену ворот, свяжитесь с нашими менеджерами. Стоимость зависит от размеров ворот.
Конструкция
Таблица размеров
| ПАРАМЕТР |
ПОКАЗАТЕЛЬ |
|---|
| Ширина проема, мм |
от 2 000 до 6 000 |
| Высота проема, мм |
от 1 800 до 3 500 |
| Притолока, мм |
от 150 |
| Пристенки, мм |
от 120 |
Размеры проема

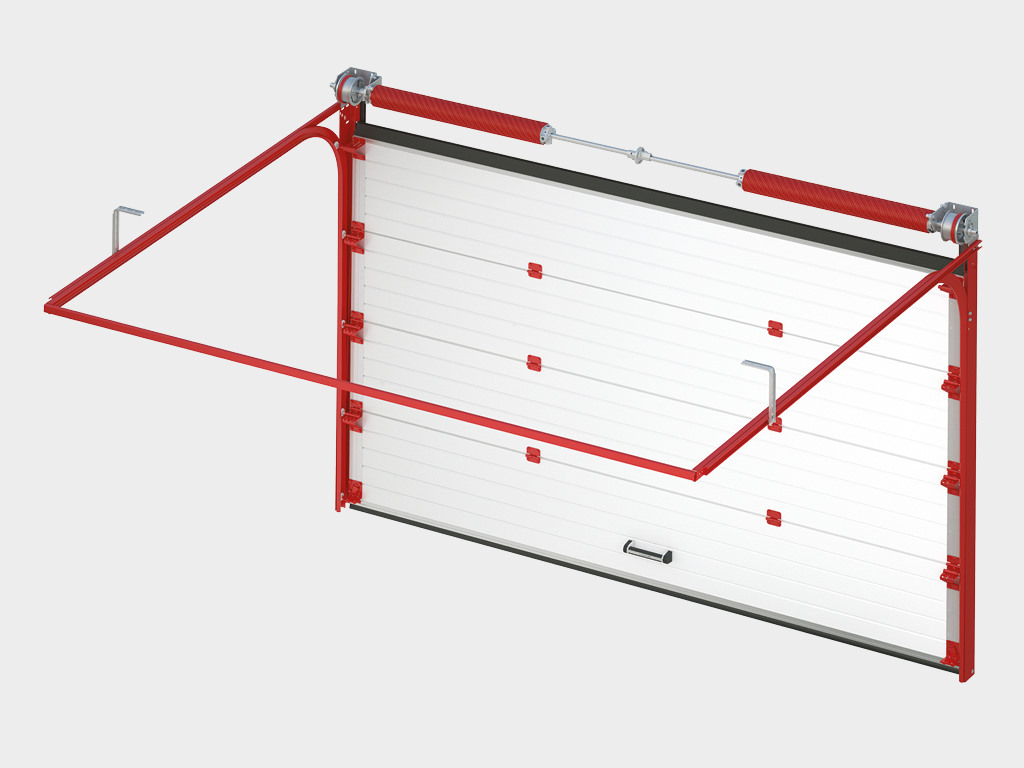

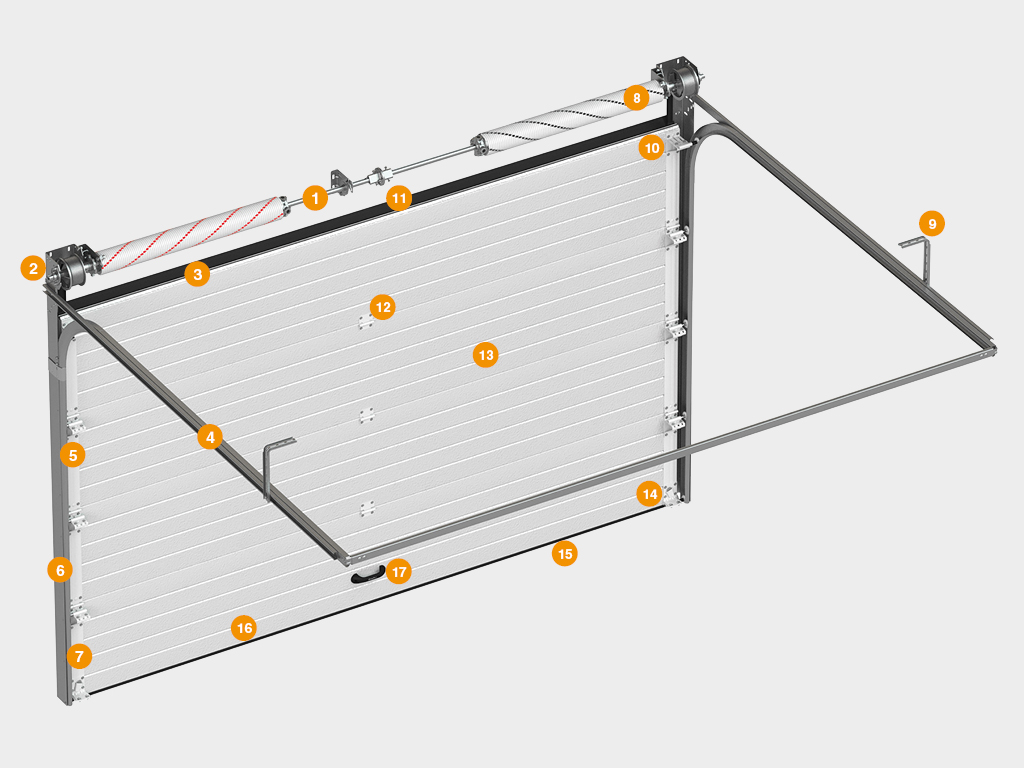

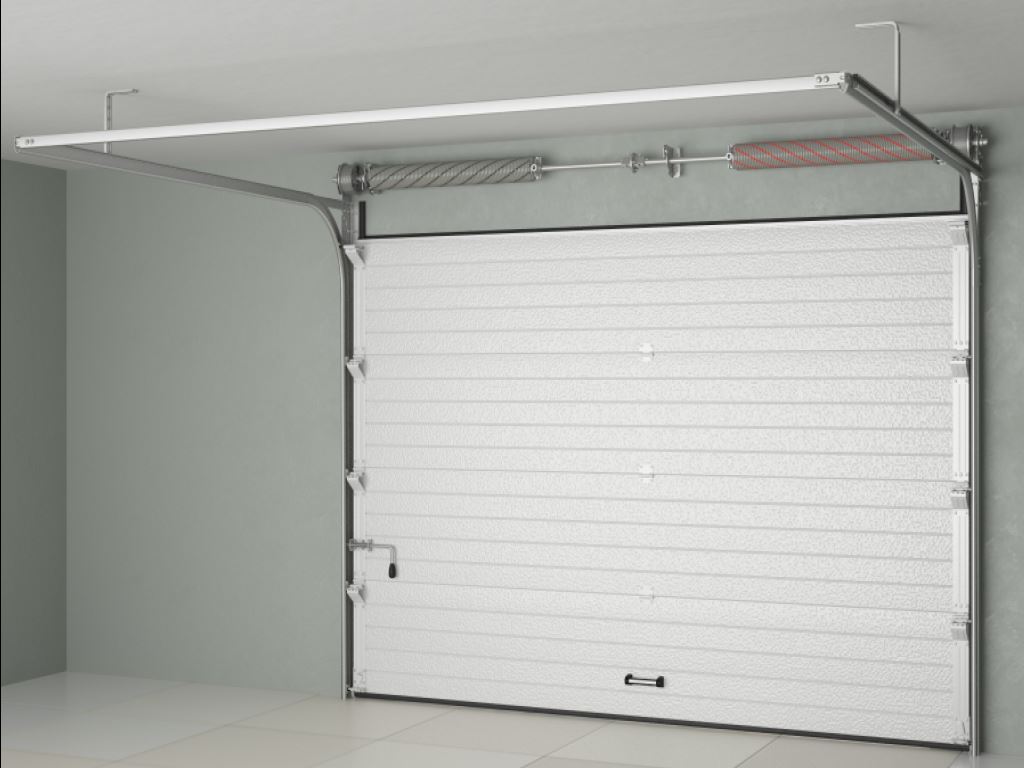

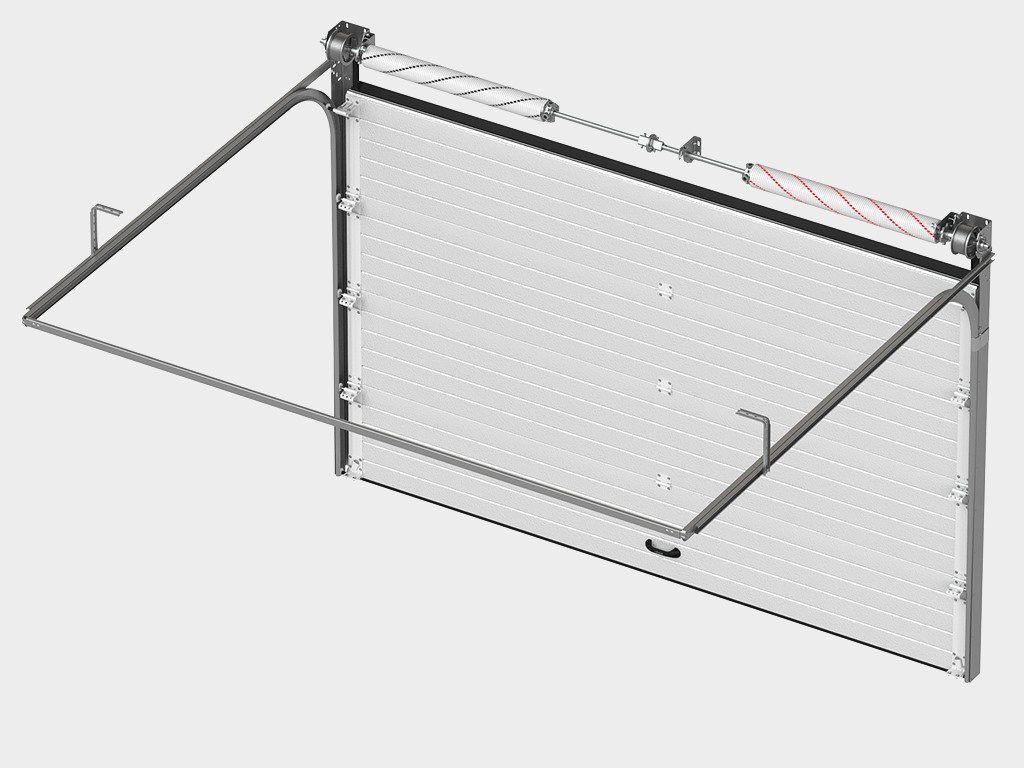

Конструкция гаражных ворот
- Система уравновешивания полотна ворот (пружинно-торсионный механизм)
- Концевой П-образный опорный кронштейн
- Верхний профиль
- Направляющие для полотна ворот
- Опора с роликодержателем и роликом
- Угловая стойка
- Боковая крышка
- Устройство защиты от обрыва пружины
- Система крепления к потолку
- Верхний опорный кронштейн
- Верхний уплотнитель
- Петля
- Полотно ворот из сэндвич-панелей
- Задвижка (опция)
- Нижний опорный кронштейн
- Нижний профиль с уплотнителем
- Ручка
Подготовка строительного объекта

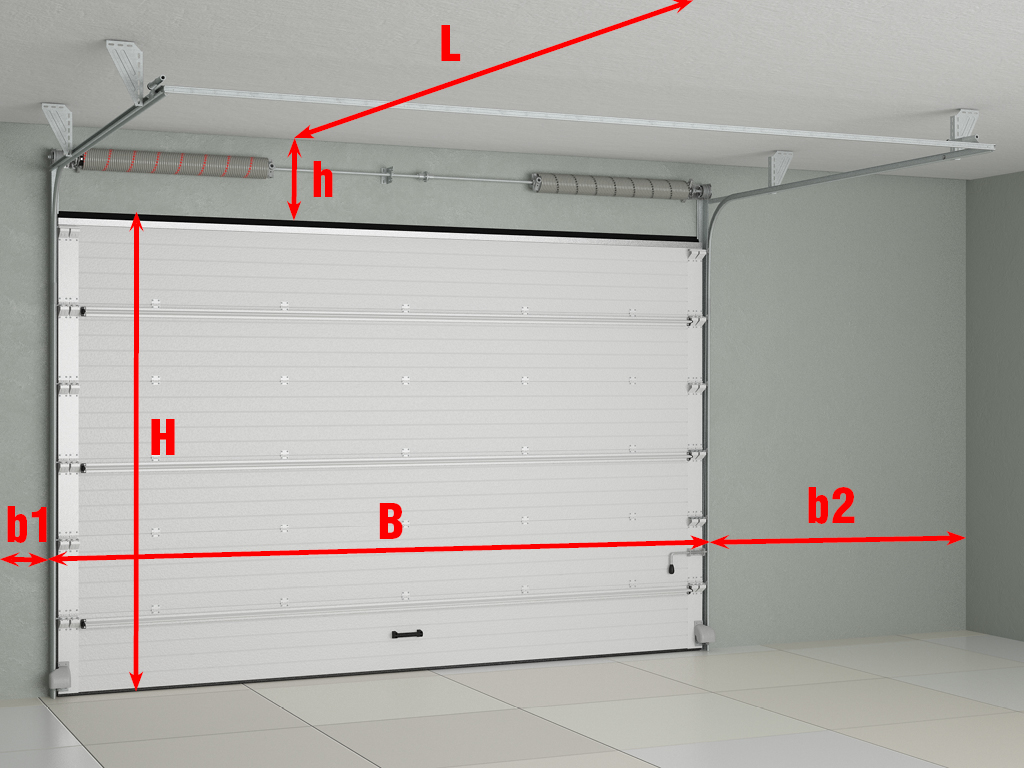

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);

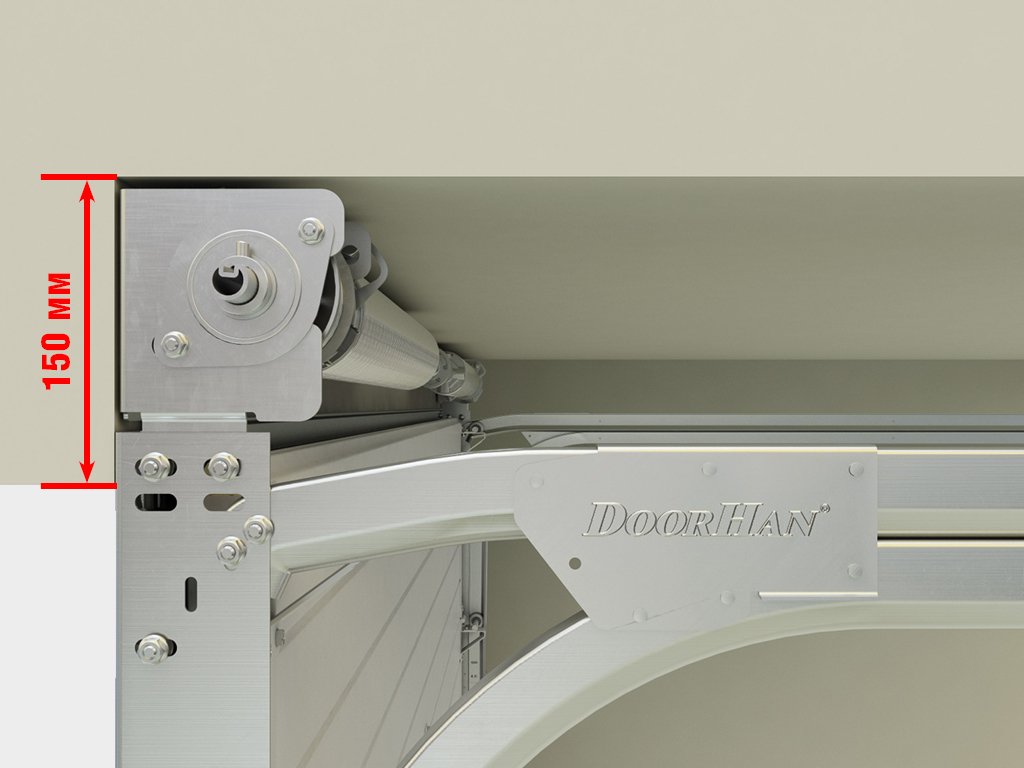

h — притолока (расстояние от верха проема до потолка) от 150 мм;

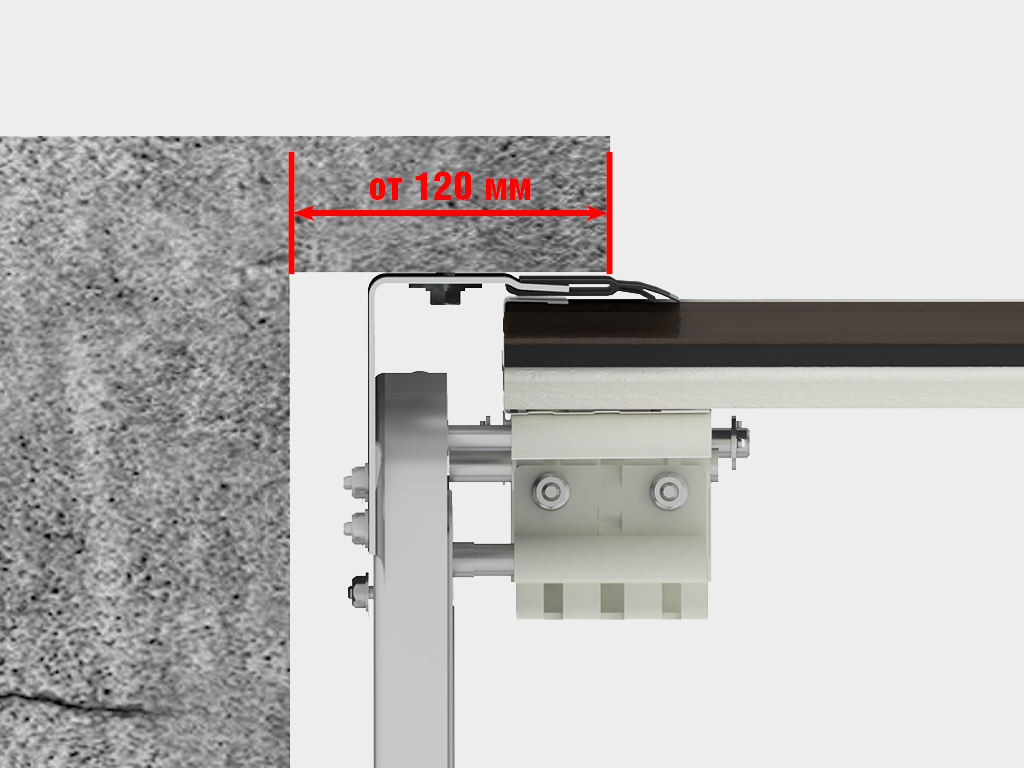

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Характеристики
| ПАРАМЕТР |
ЗНАЧЕНИЕ |
ПРИМЕЧАНИЕ |
|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) |
1,13 (А) |
значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) |
24 (А) |
|
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) |
460 (В) |
|
| Безотказность, количество циклов открывания-закрывания, не менее |
25 000 |
|
| Усилие ручного открывания и закрывания, Н, не более |
150 |
|
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) |
250 |
|
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) |
4,9 |
|
| Вес полотна ворот, кг/м² |
13 |
точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
Комплектация
Базовая комплектация гаражных ворот
Полотно из панелей 40 мм с усилением под боковые опоры и внутренние петли.

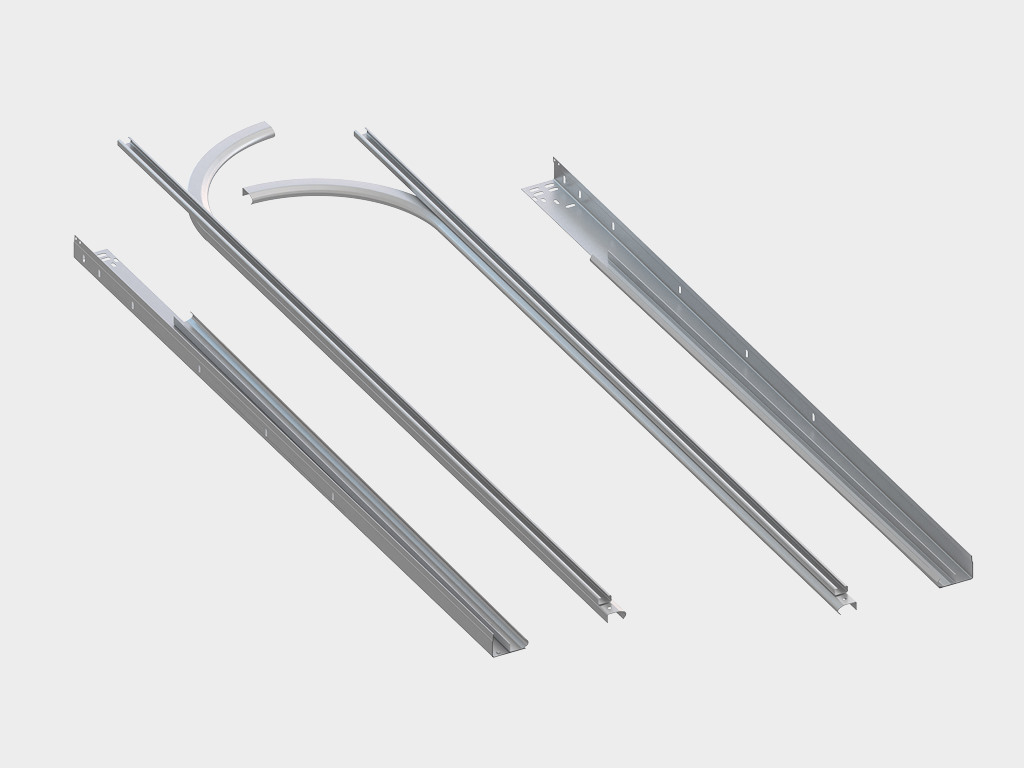

Комплект направляющих и угловых стоек из стали толщиной 1,5-2 мм обладает повышенной прочностью в сравнении с другими производителями, имеет все нужные перфорации для монтажа конструкции.

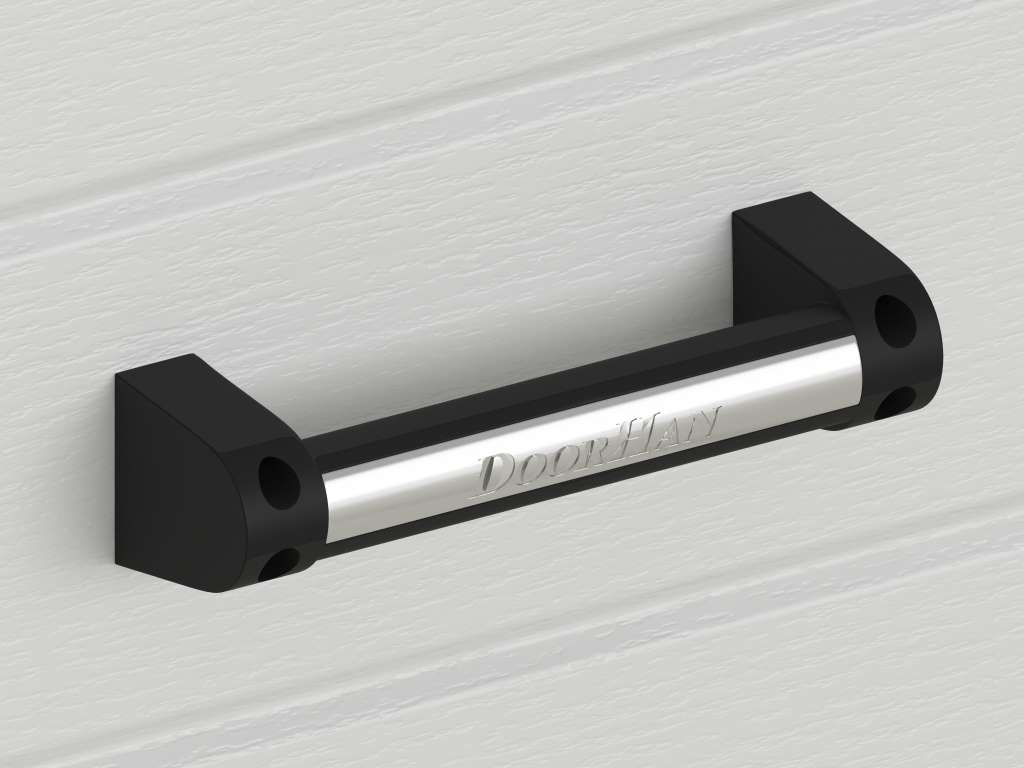

Дизайнерская ручка гаражных ворот является изящным декоративным дополнением.

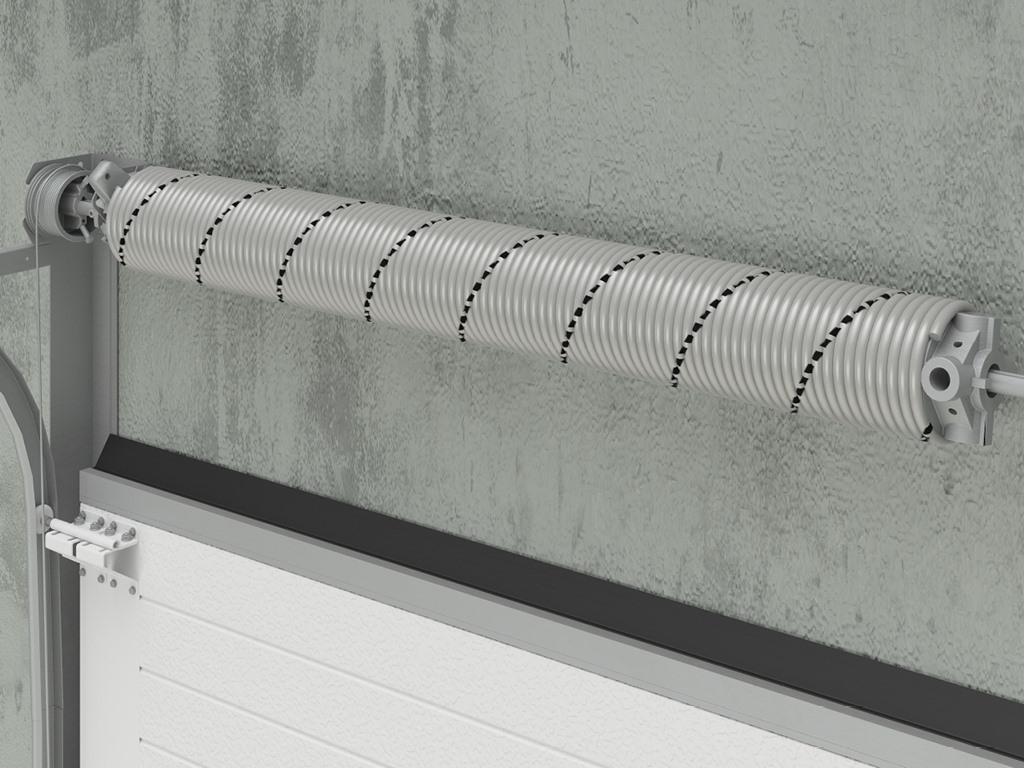

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий

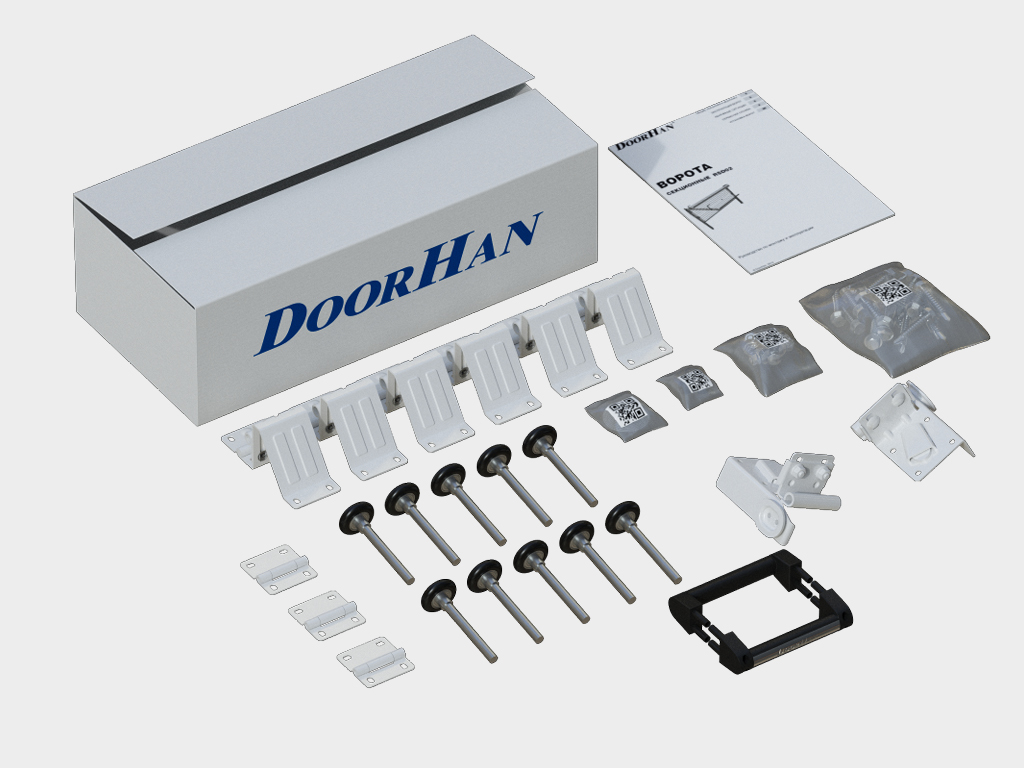

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Дополнительная комплектация

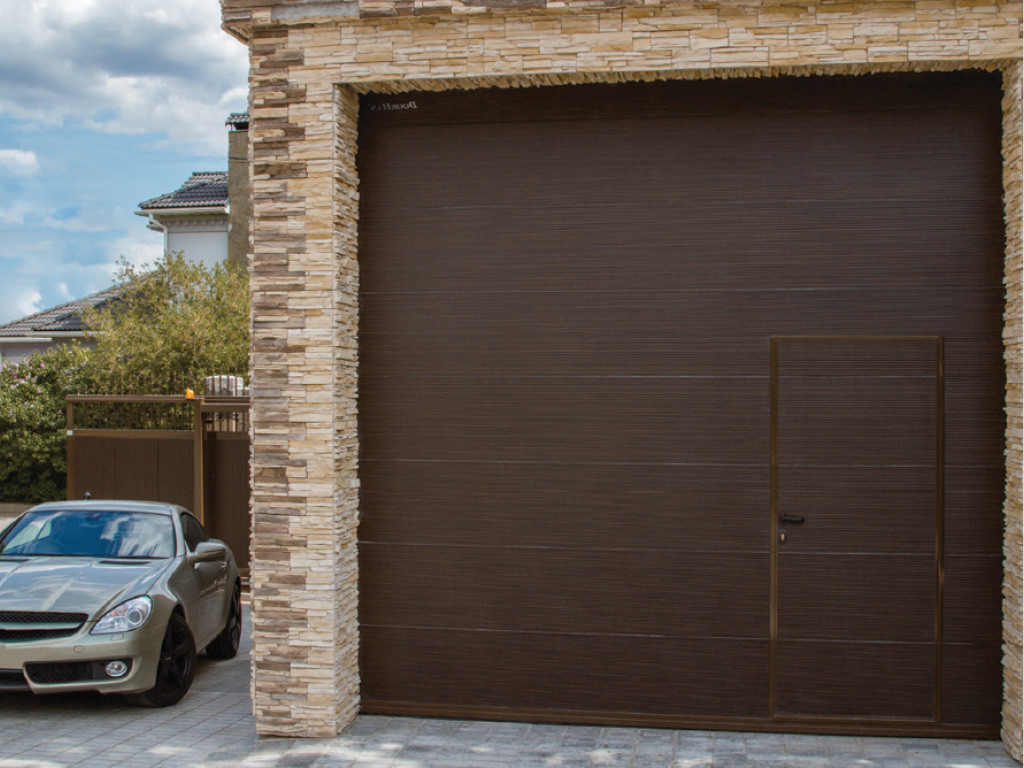

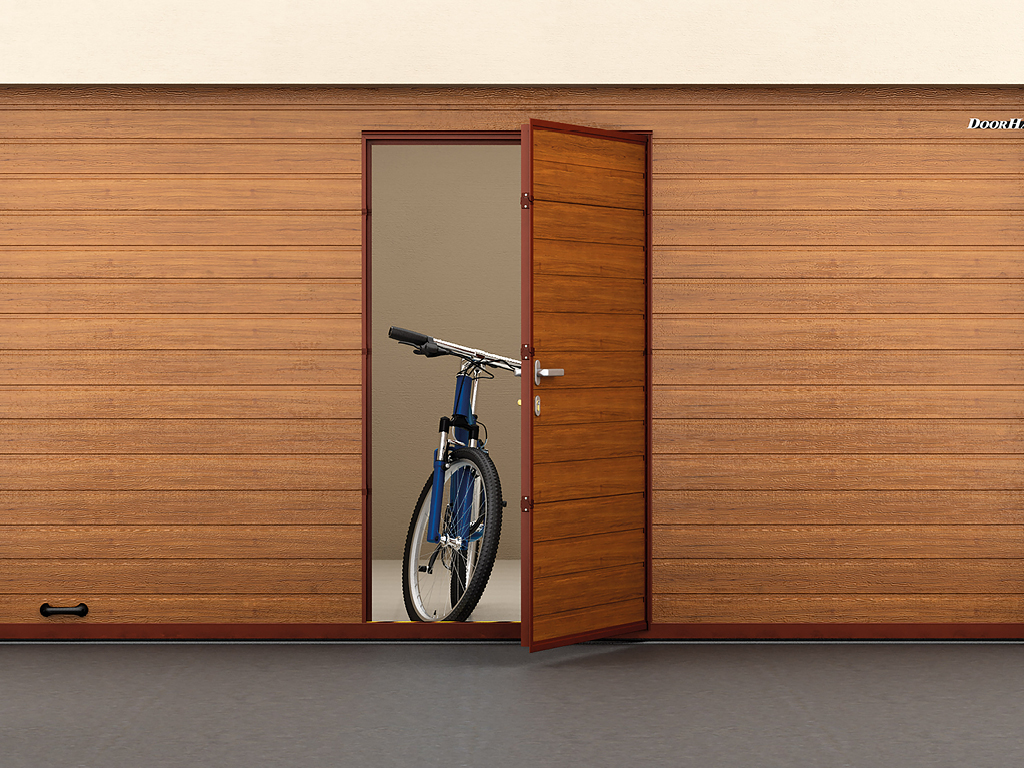

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

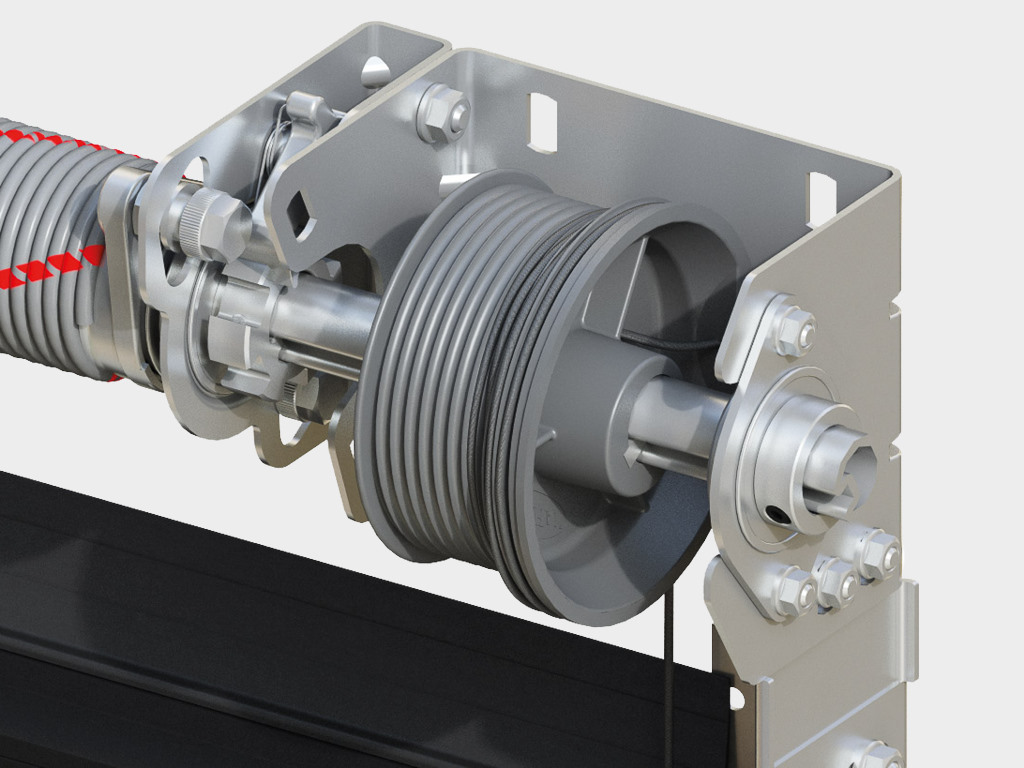

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

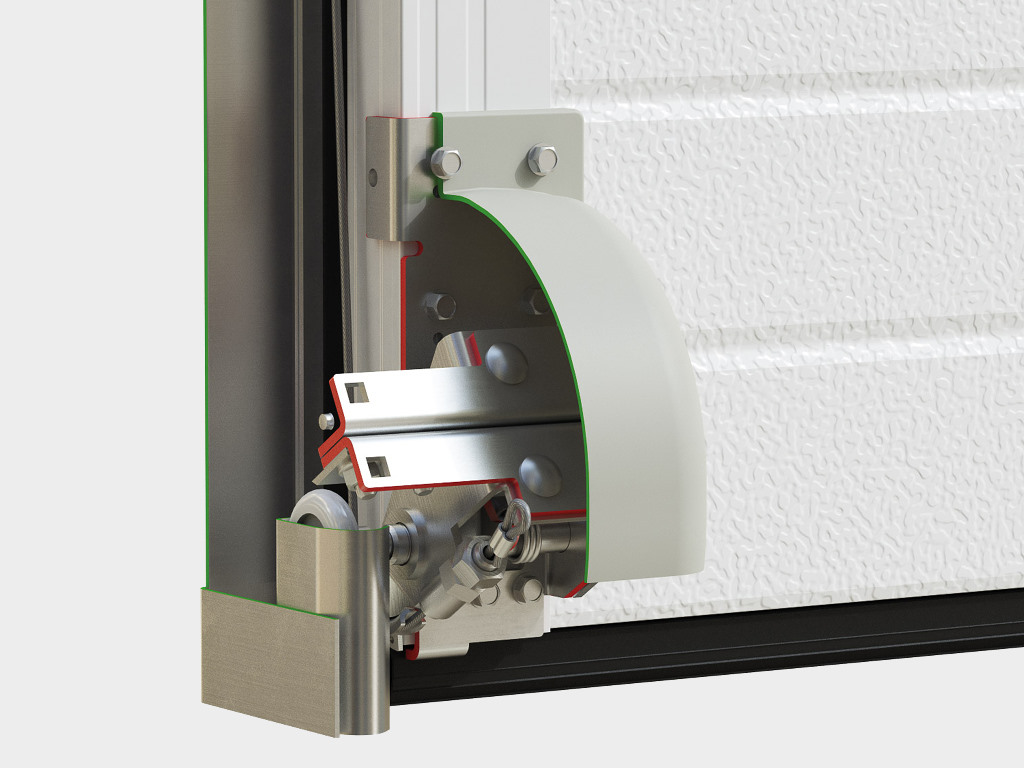

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

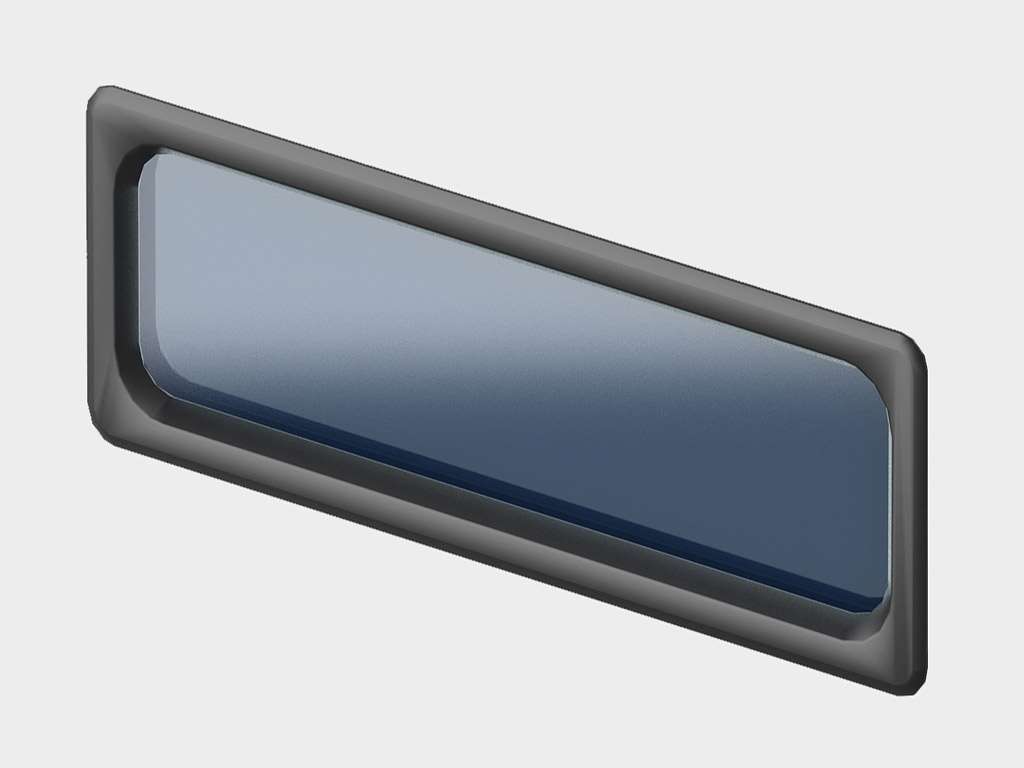

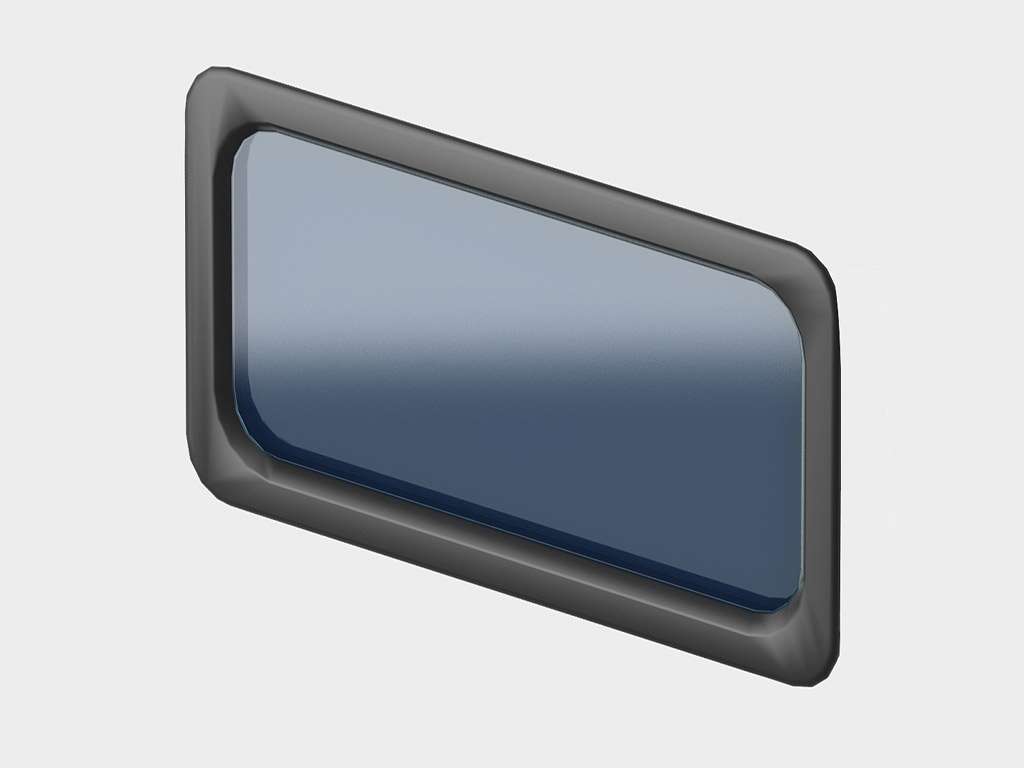

Окно акриловое 607 х 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 627 х 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

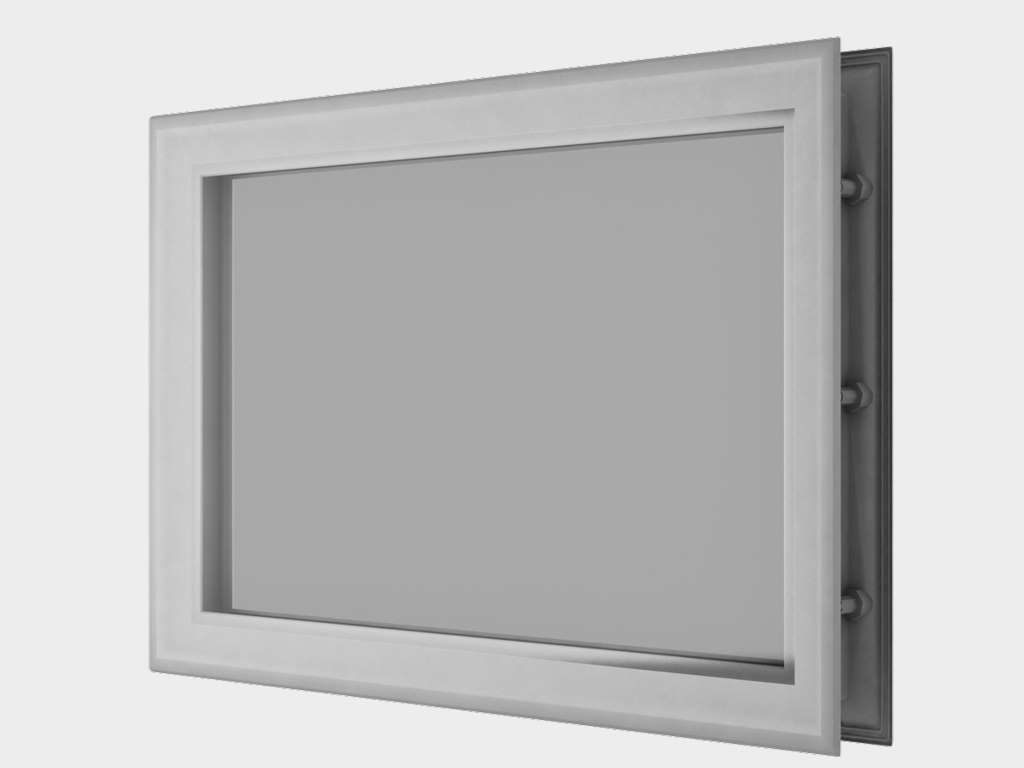

Окно акриловое 452 х 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

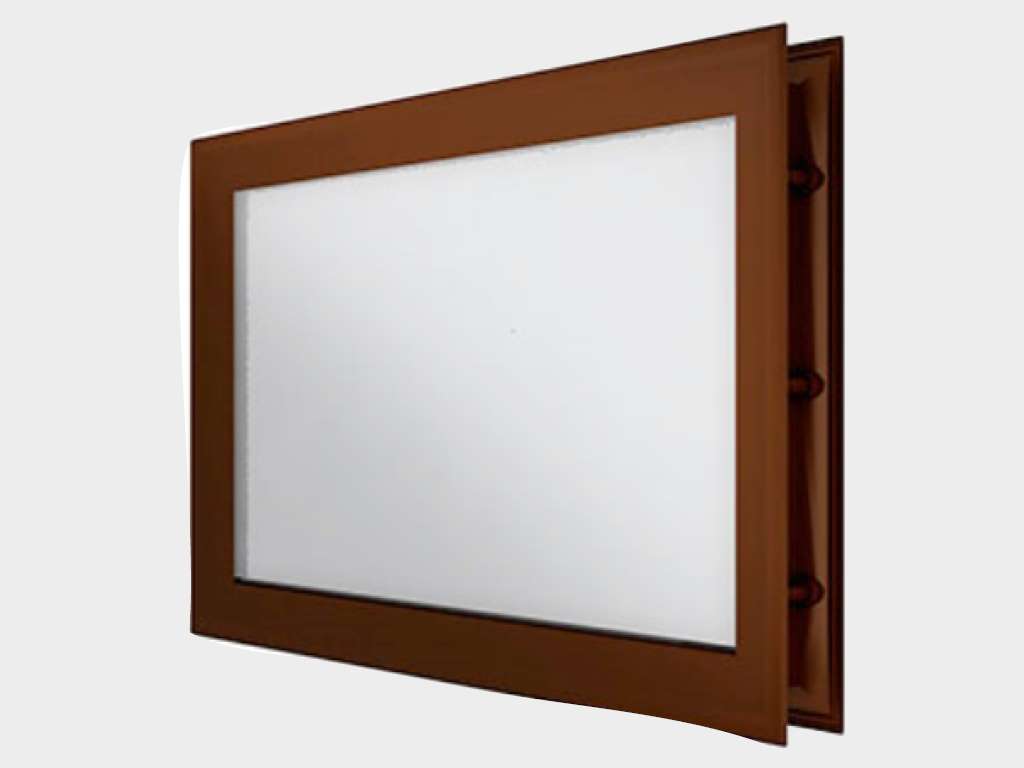

Окно акриловое 452 х 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

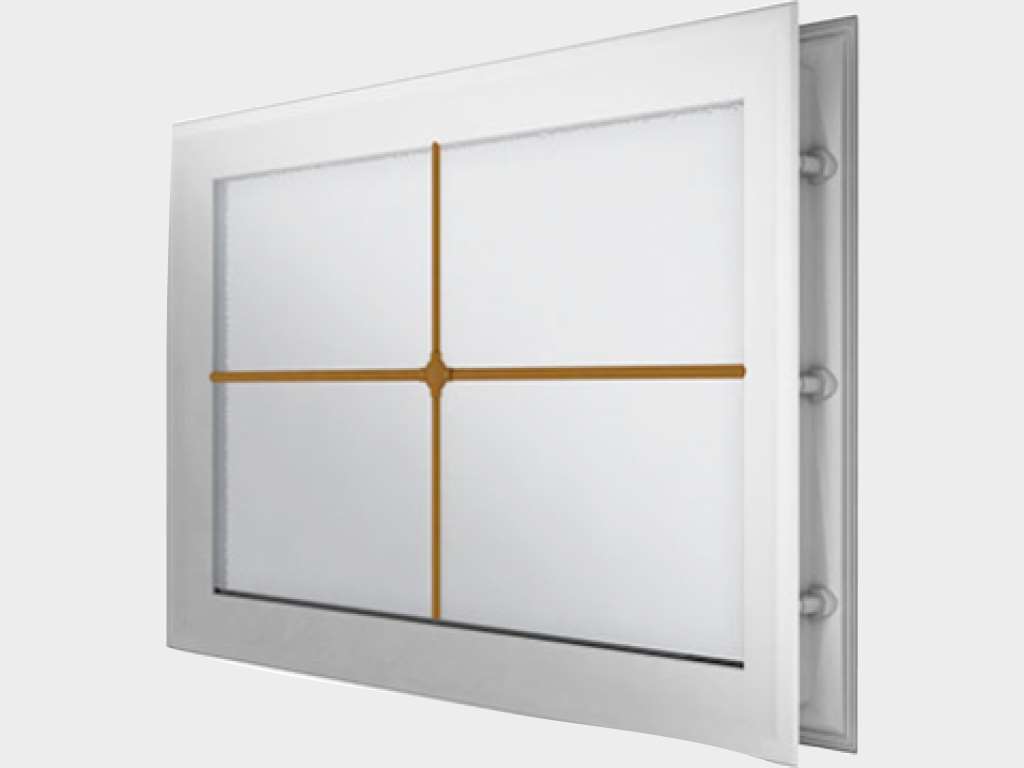

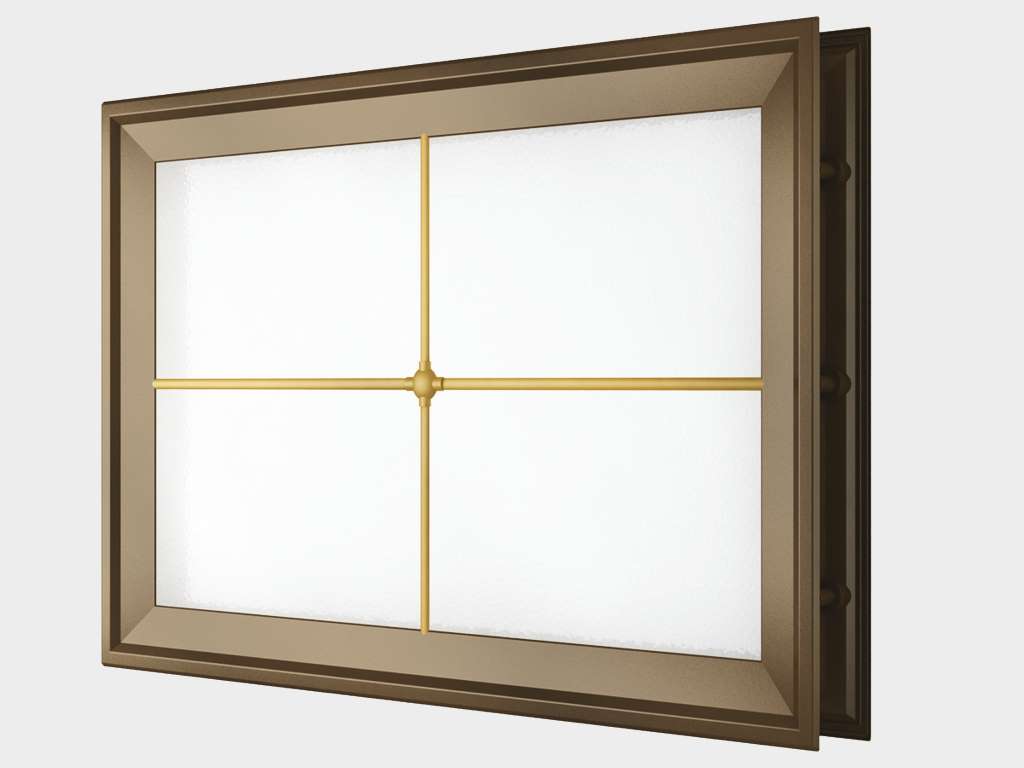

Окно акриловое 452 х 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

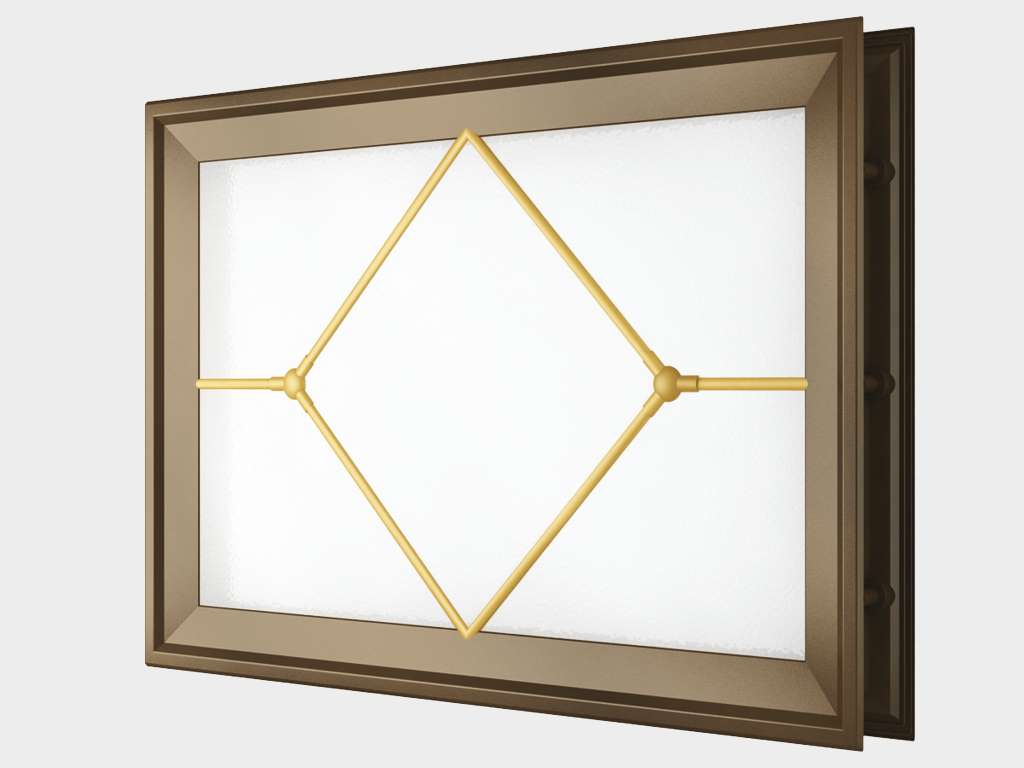

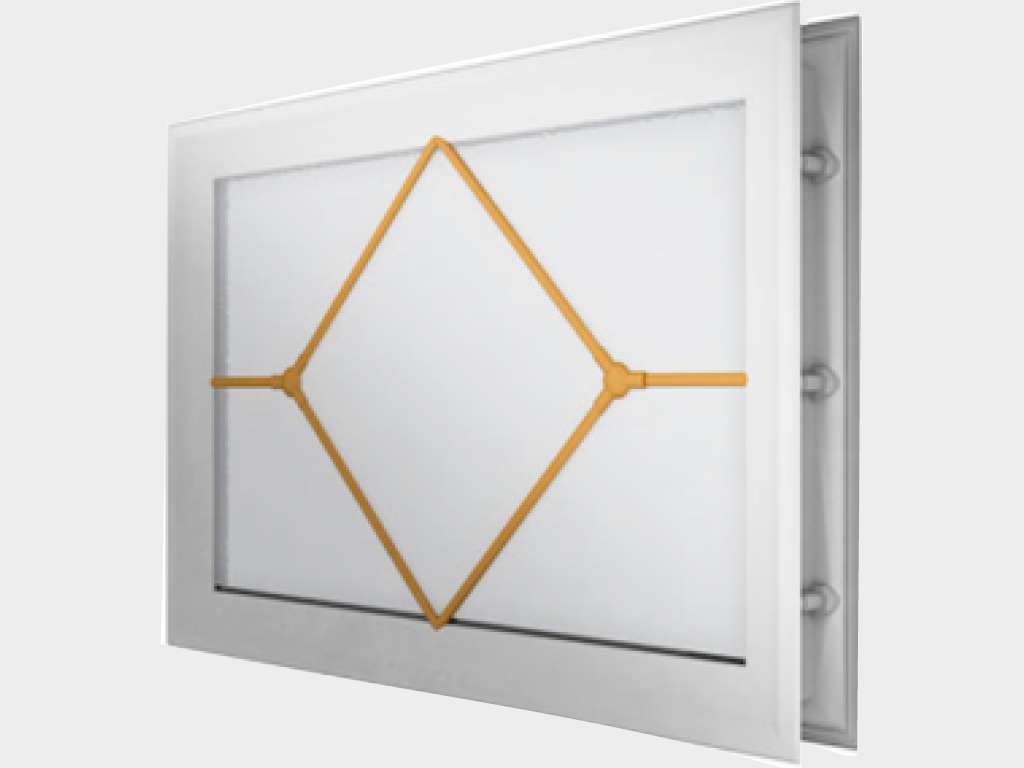

Окно акриловое 452 х 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452 х 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
Задвижка механическая для блокировки ворот изнутри помещения.

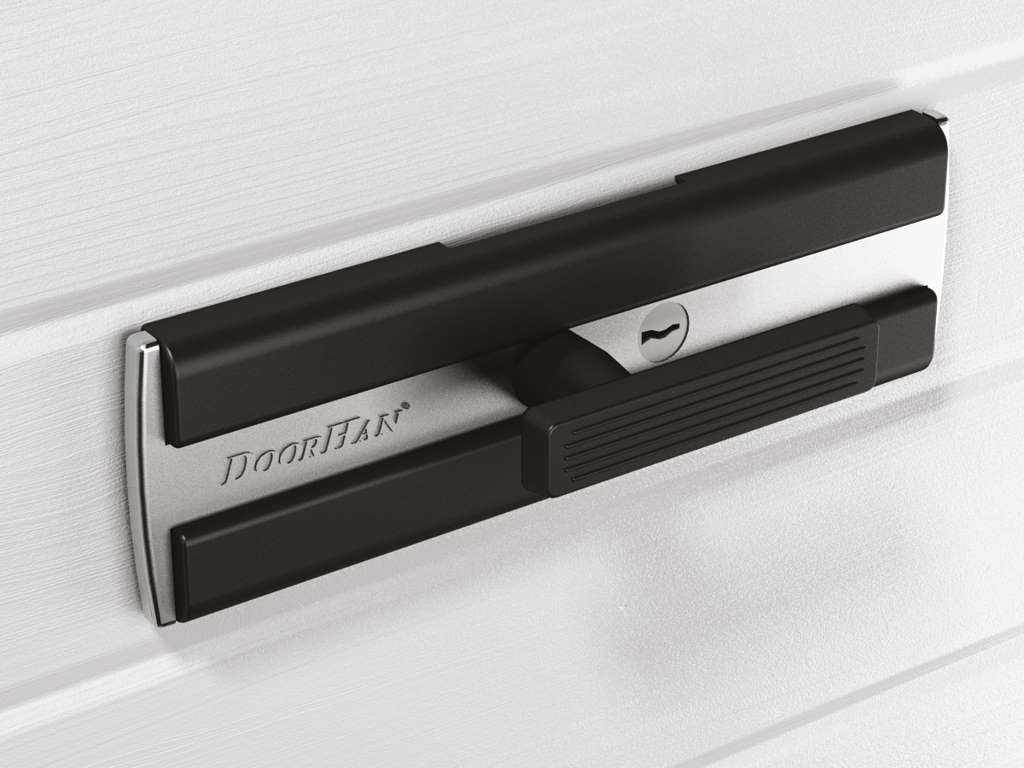

Механический замок для блокировки ворот снаружи и изнутри помещения.
Новинки

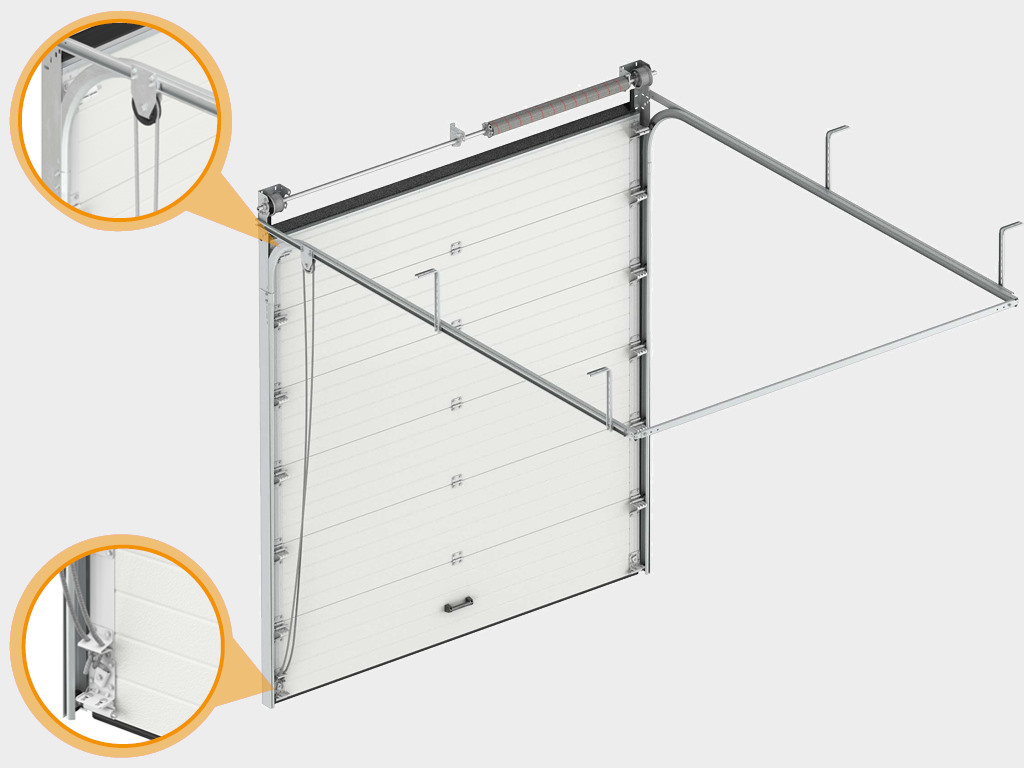

Система ручного веревочного привода позволяет осуществлять подъем и опускание полотна ворот, перекрывающих достаточно высокие проемы (более 2 метров), без использования ручных цепных приводов либо электроприводов. Доступна для стандартного и низкого типов подъема.

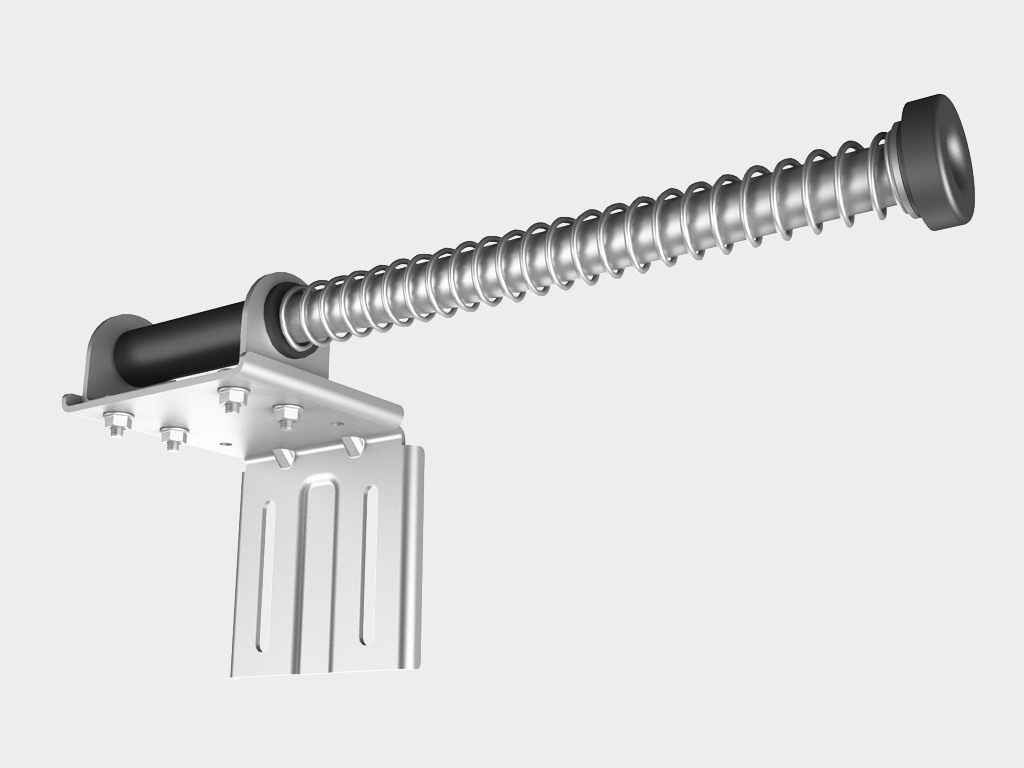

Новые амортизаторы улучшенной конструкции — стандартный и удлиненный. Обладают повышенной прочностью, имеют большой диапазон регулировок, бесшумны при работе.
Благодаря новому кронштейну ворота серии RSD02 с системой барабан впереди могут устанавливаться в небольшие помещения с низкой притолокой от 160 мм.

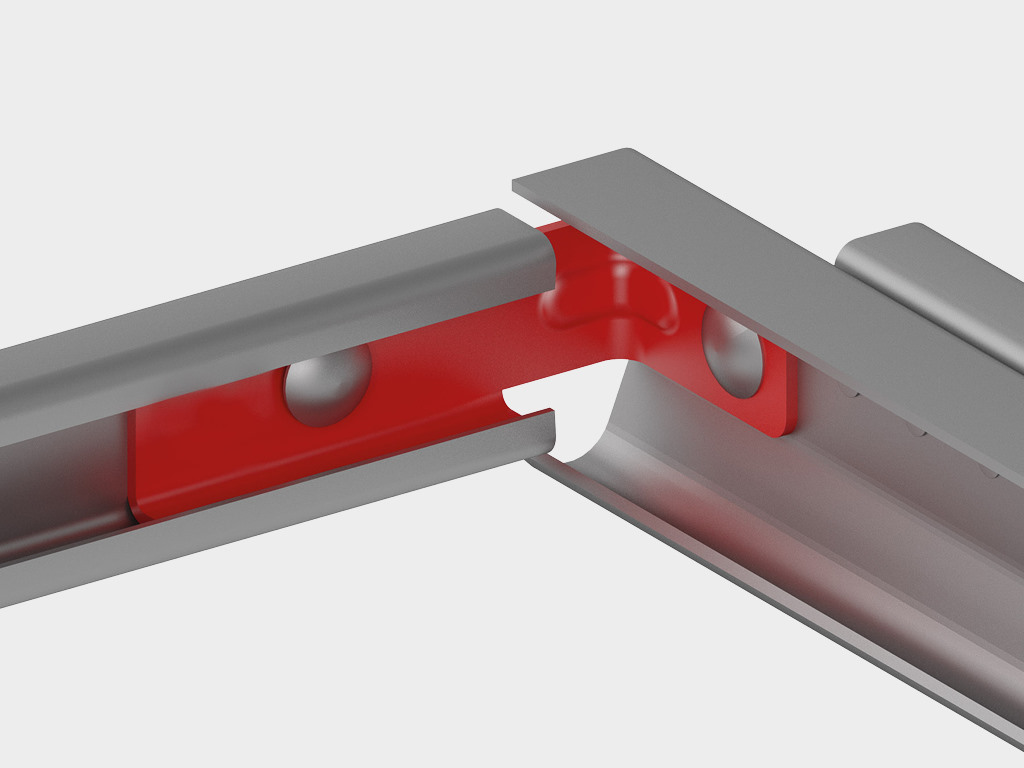

Универсальная система крепления С-профиля гарантирует простой и безошибочный монтаж.

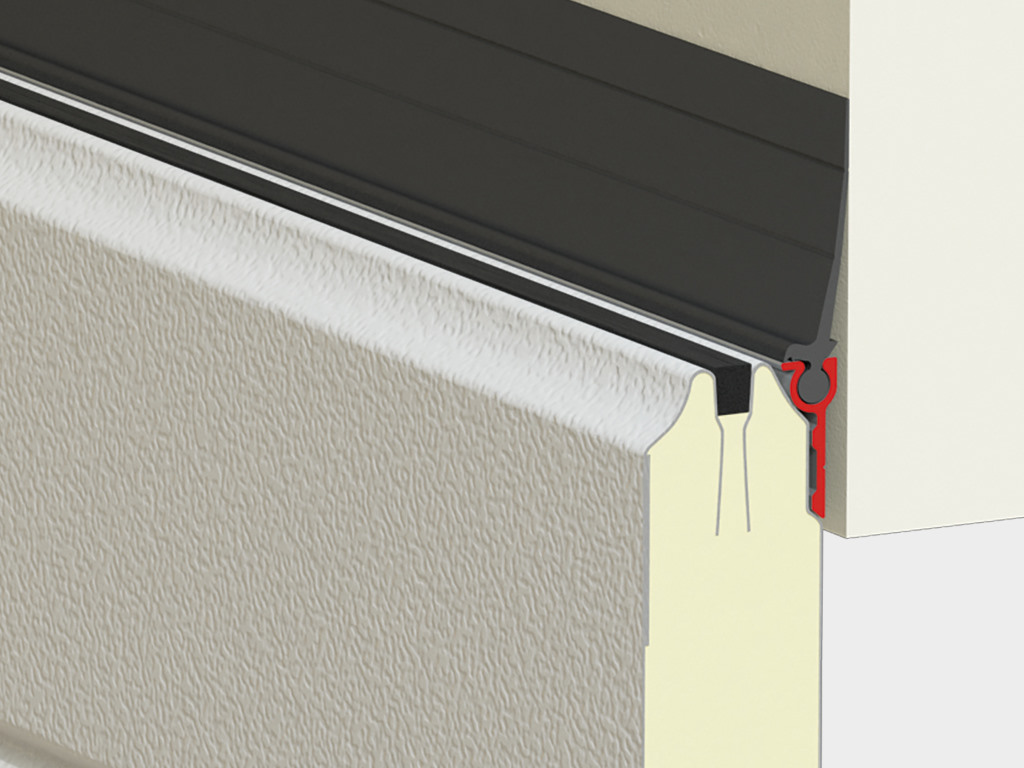

Односторонний верхний профиль позволяет сохранить терморазрыв панели (отсутствие «мостика холода»), что снижает образование конденсата и наледи на внутренней стороне щита.

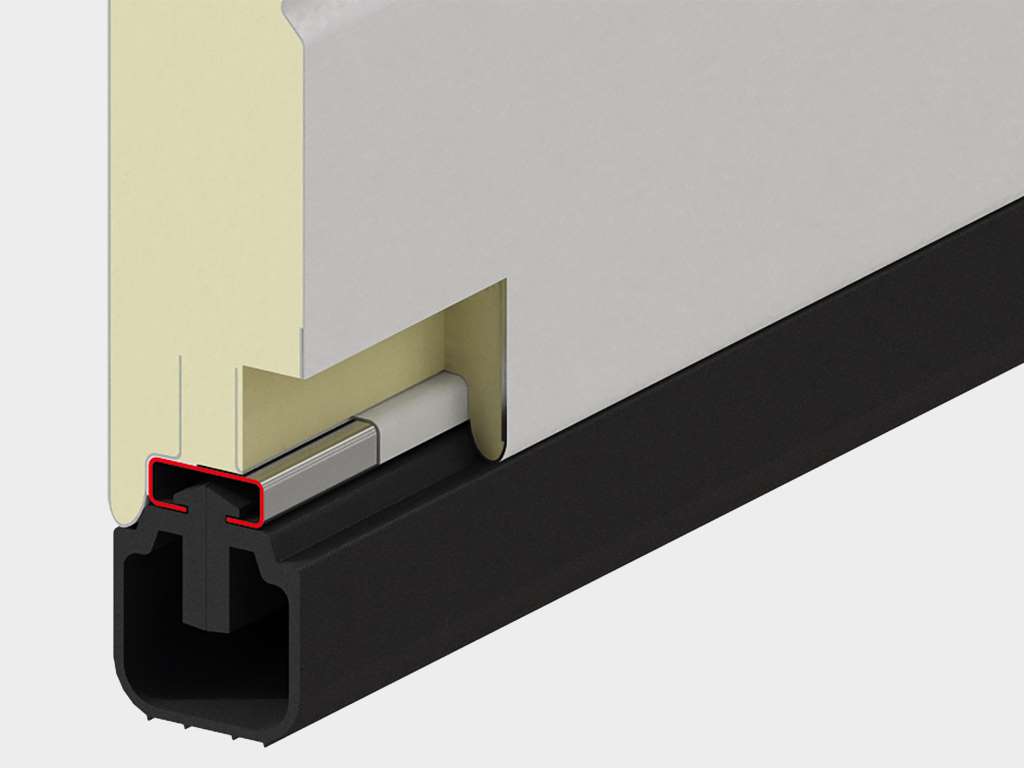

Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.

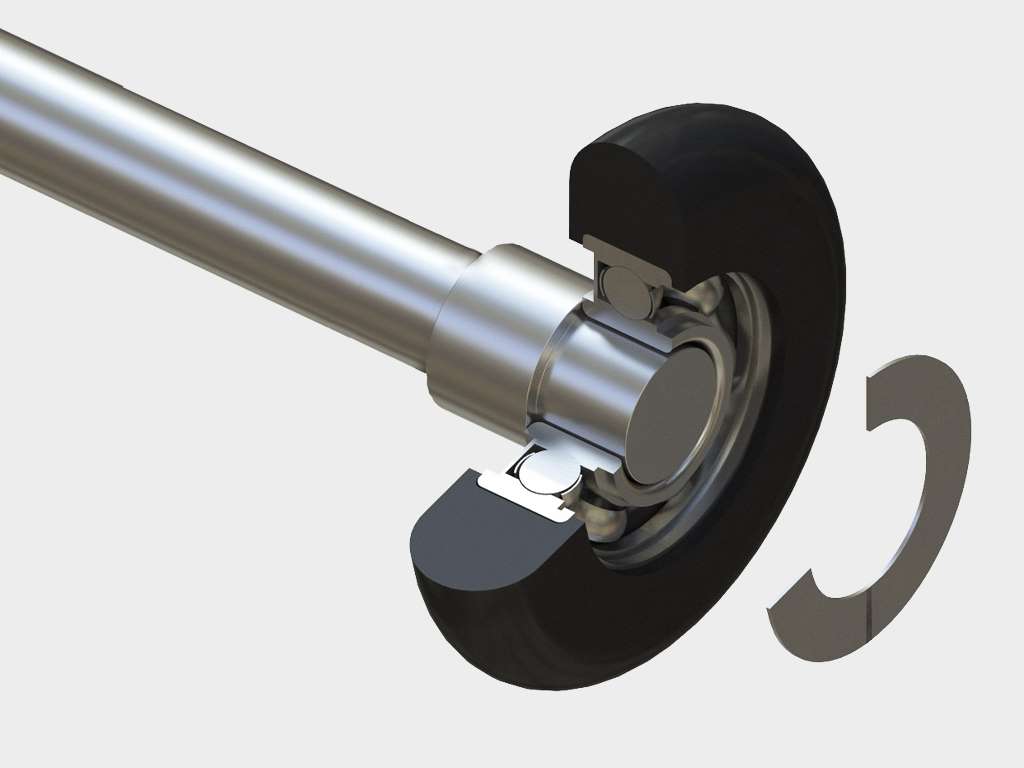

Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.
