Ворота гаражные секционные с пружинами растяжения RSD01BIW

Доставка из Москвы

Замечательный выбор гаражных ворот, рассчитаны на 25 000 циклов. Толщина полотна составляет 40 мм без моста холода. Несколько вариантов дизайна панели. Секционные ворота представлены 11 стандартными цветами не влияющих на цену. Возможно исполнение как в ручном так и в автоматическом режиме. Чертежи гаражных ворот, инструкции по монтажу приложены ниже. Купить ворота Вы сможете набрав наших менеджеров. Цена ворот рассчитывается в зависимости от размеров.

Зона применения:

  • Частный дом

Детали

Размер

2000×2000

Гарантия

1 год

76.742
Цена указана с НДС 20%

Описание

Замечательный выбор гаражных ворот, рассчитаны на 25 000 циклов. Толщина полотна составляет 40 мм без моста холода. Несколько вариантов дизайна панели. Секционные ворота представлены 11 стандартными цветами не влияющих на цену. Возможно исполнение как в ручном так и в автоматическом режиме. Чертежи гаражных ворот, инструкции по монтажу приложены ниже. Купить ворота Вы сможете набрав наших менеджеров. Цена ворот рассчитывается в зависимости от размеров.

Зона применения:

  • Частный дом

Конструкция

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 1 800 до 3 000
Ширина проема, мм от 2 000 до 3 500
Притолока, мм от 100
Пристенки, мм от 100

Конструкция гаражных ворот

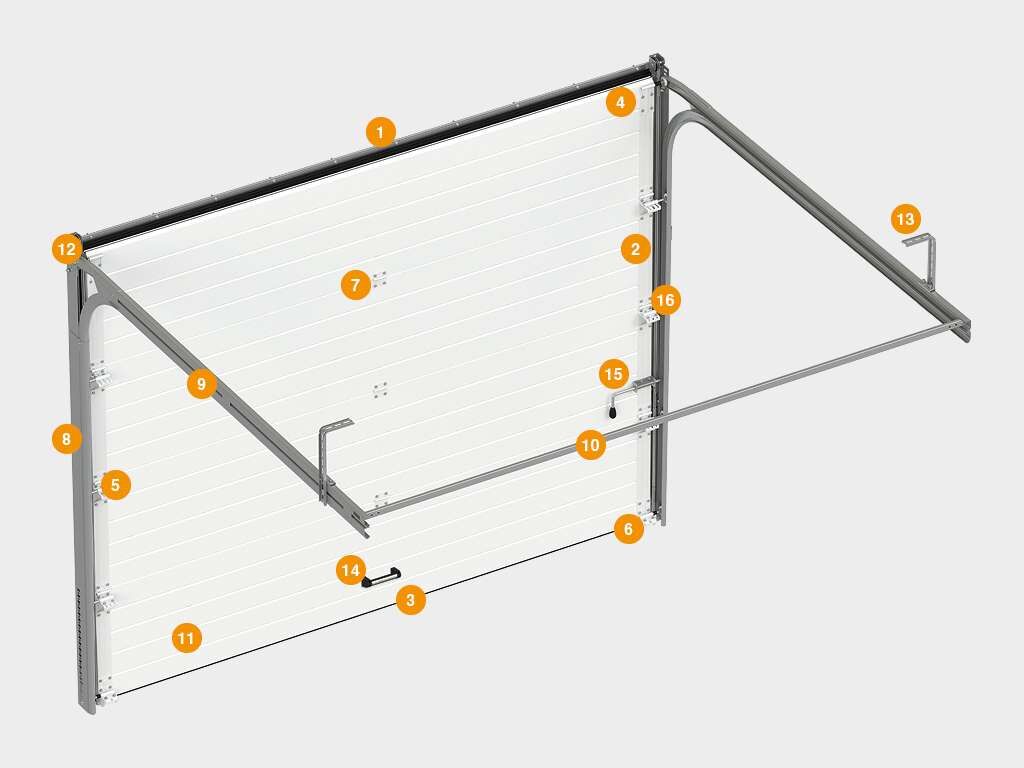

Ворота гаражные секционные с пружинами растяжения RSD01BIW 1

  1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
  2. Контурные боковые многокамерные уплотнители
  3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
  4. Верхний угловой кронштейн регулируемый
  5. Боковая опора с регулируемым роликодержателем
  6. Нижний угловой кронштейн с регулируемым роликодержателем
  7. Внутреняя петля
  8. Вертикальная направляющая в сборе
  9. Горизонтальная направляющая в сборе
  10. Дистанционный С-профиль
  11. Сэндвич-панель
  12. Кронштейн с двойным шкивом
  13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
  14. Ручка подъемная
  15. Задвижка (опция)
  16. Пружины растяжения

Способы монтажа

Накладной монтаж (классический тип монтажа): система направляющих монтируется с внутренней стороны проема.
Ворота гаражные секционные с пружинами растяжения RSD01BIW 2

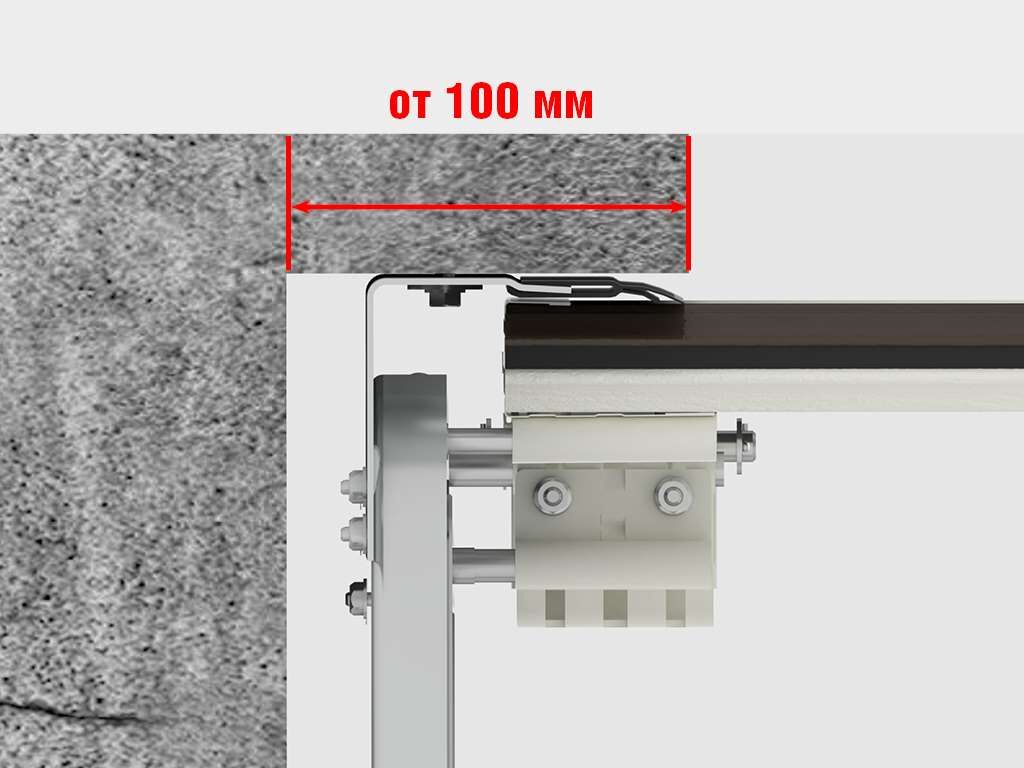

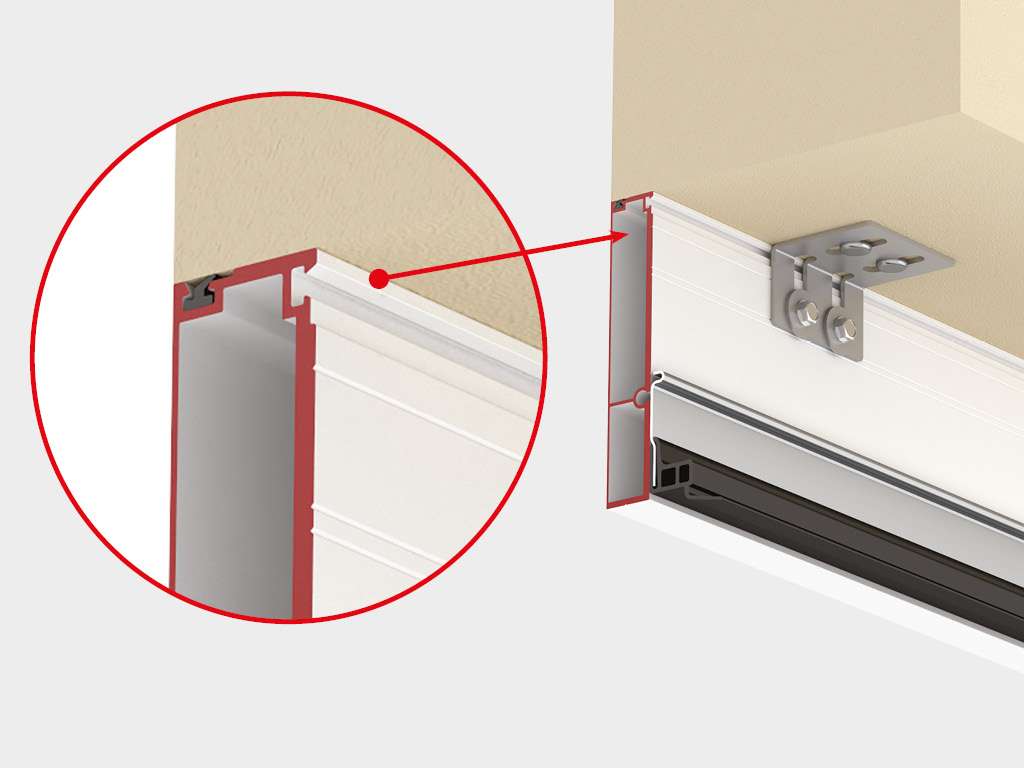

Встроенный монтаж (отсутствует минимальное расстояние для монтажа в накладку) несущий наличник устанавливается на проем встык. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).
Ворота гаражные секционные с пружинами растяжения RSD01BIW 3

Конструктивные решения

Ворота гаражные секционные с пружинами растяжения RSD01BIW 4

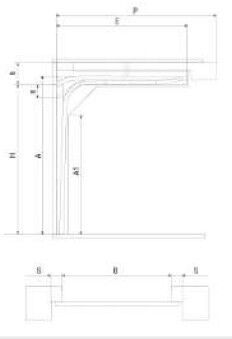

Параметры: Низкий подъем (пружины растяжения)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
Н, мм Высота проема H

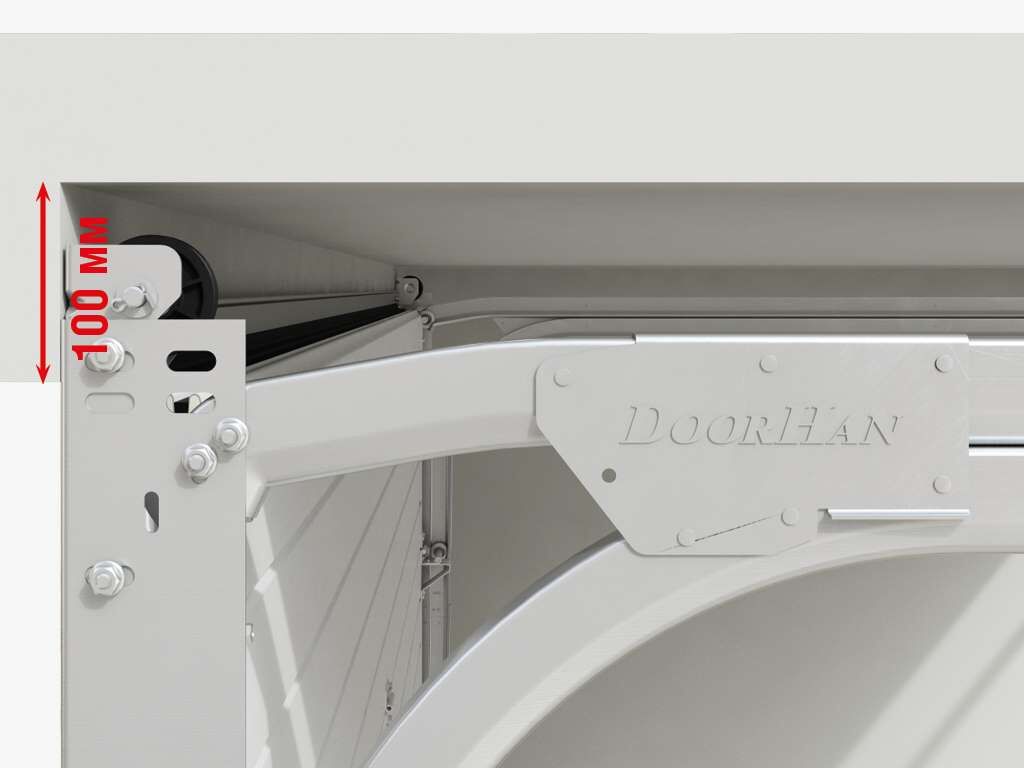

h, мм Высота притолоки h>=100 (h>=130 при использовании потолочного привода)
В, мм Ширина проема B
А, мм Высота угловой стойки H + 54
А1, мм Высота вертикальной направляющей A — 552
Е, мм Длина горизонтальных направляющих H + 440
S, мм Минимальное боковое пространство 100
P, мм Зона расположения потолочного привода H + 1185
n, мм Перекрытие проема в открытом положении 230 (без привода) , 40-60 (с потолочным приводом)

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 11,6 точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Внешний вид

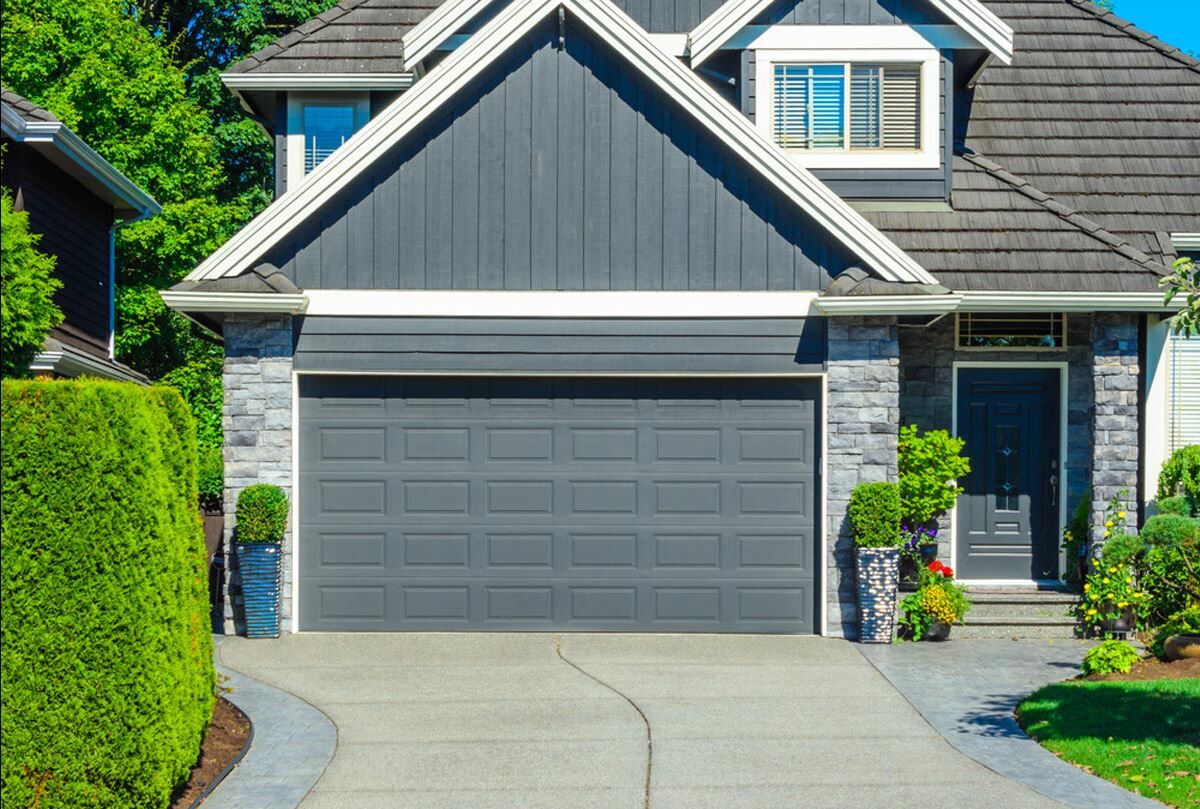

Ворота гаражные вид снаружи

Ворота гаражные секционные с пружинами растяжения RSD01BIW 5

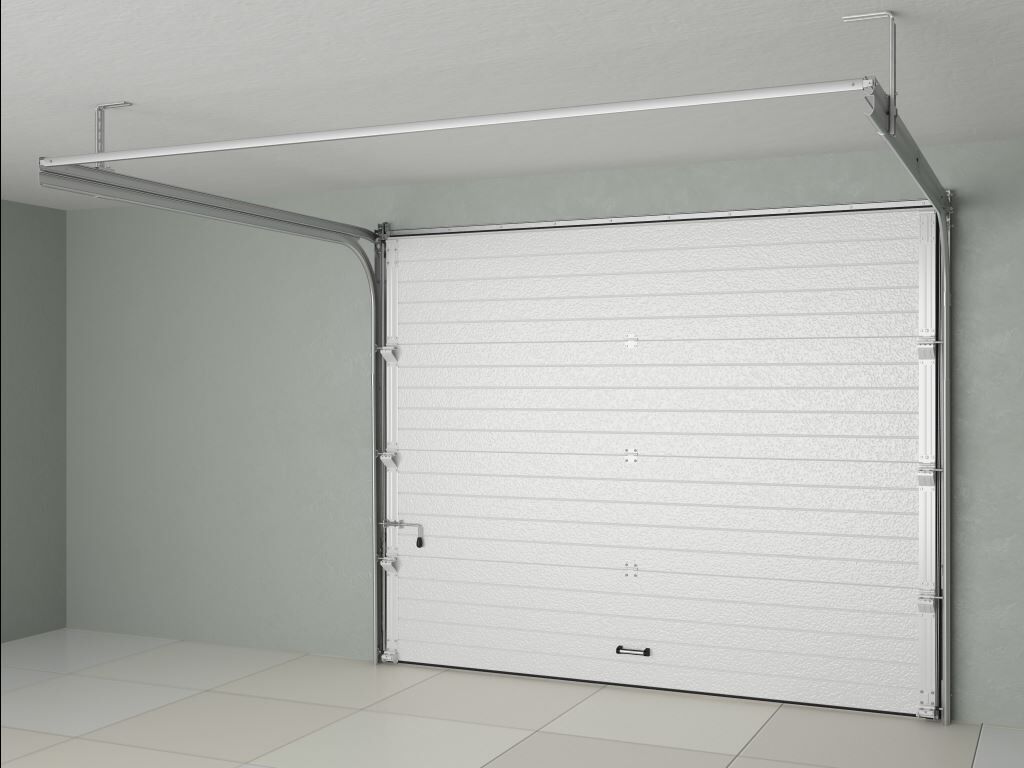

Ворота гаражные вид изнутри

Ворота гаражные секционные с пружинами растяжения RSD01BIW 6
Гаражные ворота DOORHAN RSD01 возможно установить на размер шириной до 3500 мм и высотой д 3000 мм в частном строительстве и не только. Высота перемычки для установки данного типа ворот составляет минимально 90 мм в ручном исполнении и 130 мм в автоматическом. Существует широкий спектр цветов и дизайнов. Термоизоляция конструкции надежно держит тепло в наших климатических условиях. Обратите внимание на конструкцию полотна ворот с отсутствием моста холода, что особенно актуально в нашем регионе. Цена ворот варьируется в зависимости от размеров, градация цены идет по 100 мм.

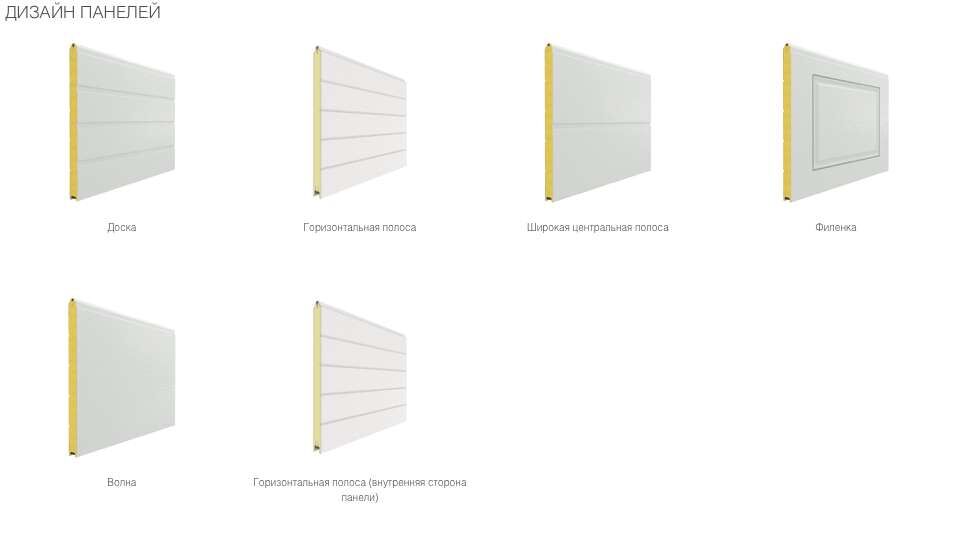

Ворота гаражные секционные с пружинами растяжения RSD01BIW 7

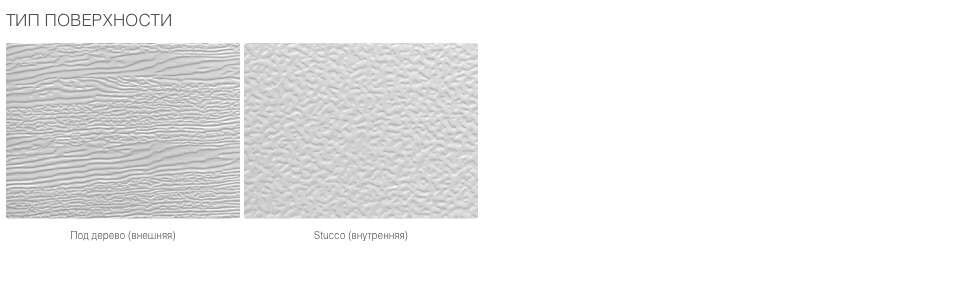

Ворота гаражные секционные с пружинами растяжения RSD01BIW 8

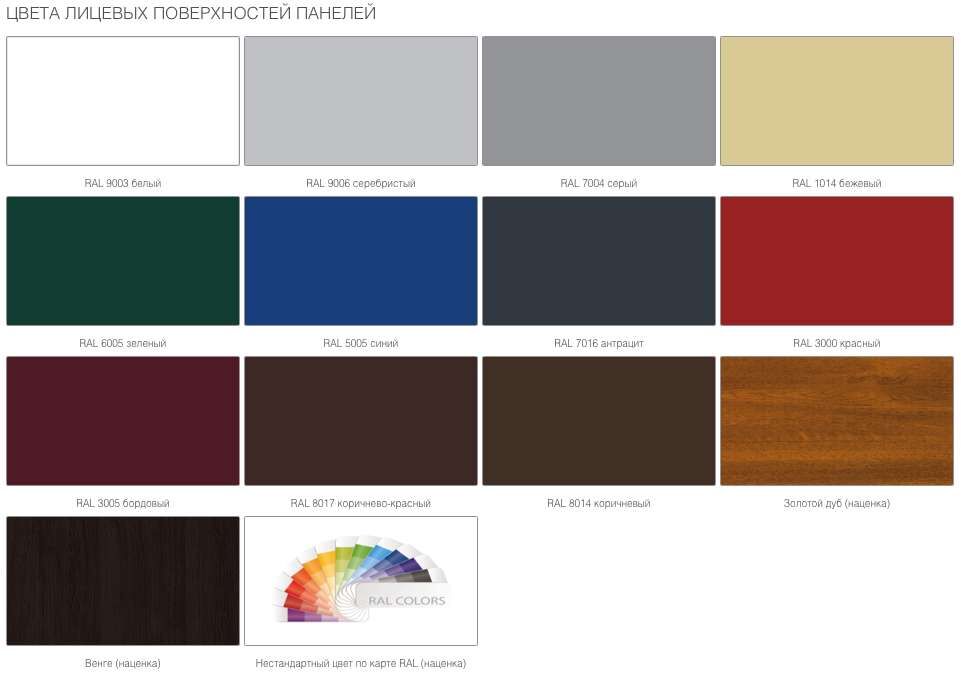

Ворота гаражные секционные с пружинами растяжения RSD01BIW 9

Видеообзор

Преимущества

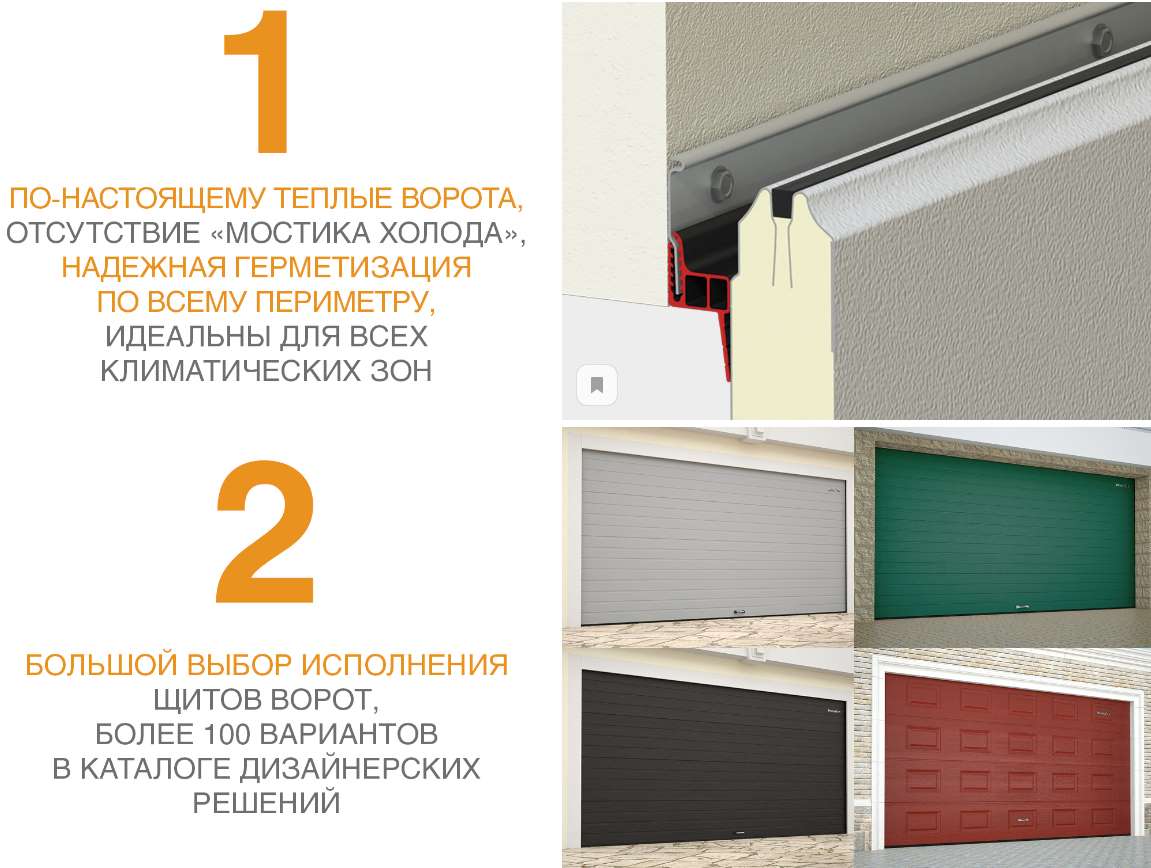

Ворота гаражные секционные с пружинами растяжения RSD01BIW 10

Ворота гаражные секционные с пружинами растяжения RSD01BIW 11

Комплектация

Базовая комплектация гаражных ворот

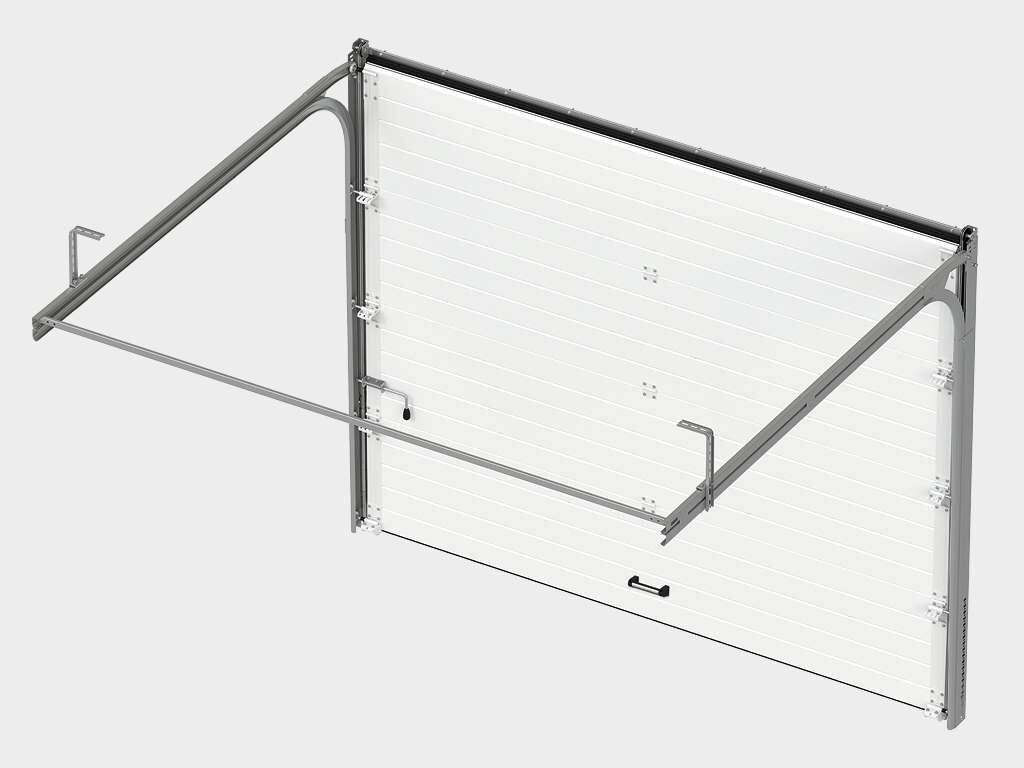

Полотно из панелей 40 мм с усилением под боковые опоры и внутренние петли.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 12

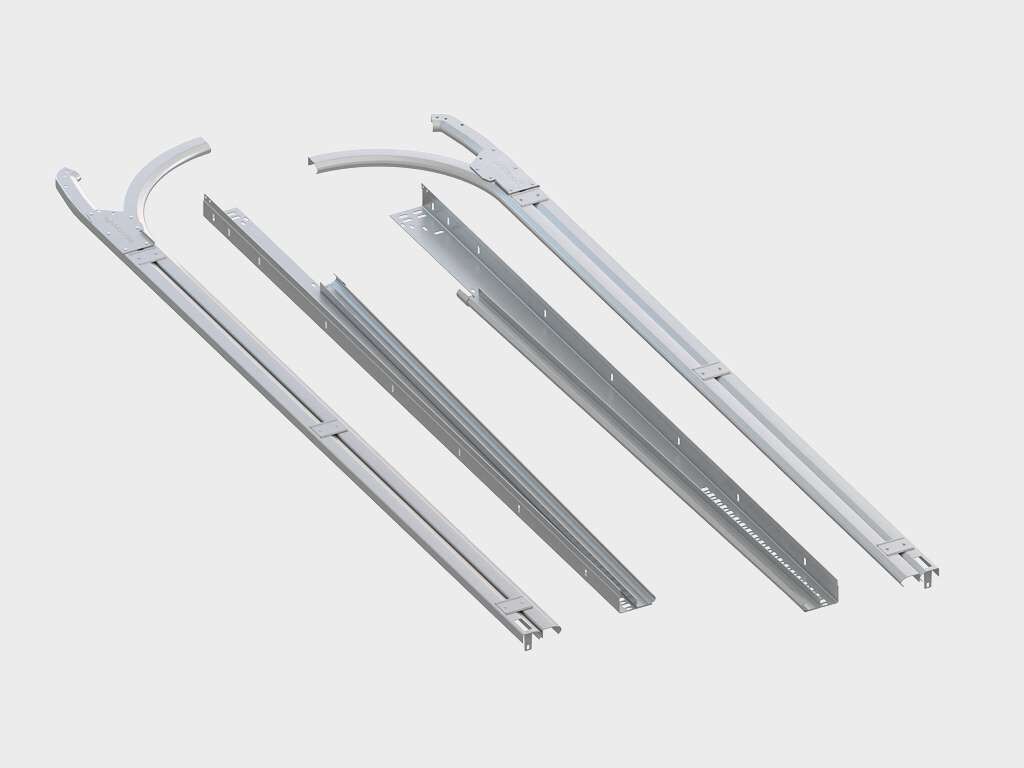

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью в сравнении с другими производителями, имеет все нужные перфорации для монтажа конструкции.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 13

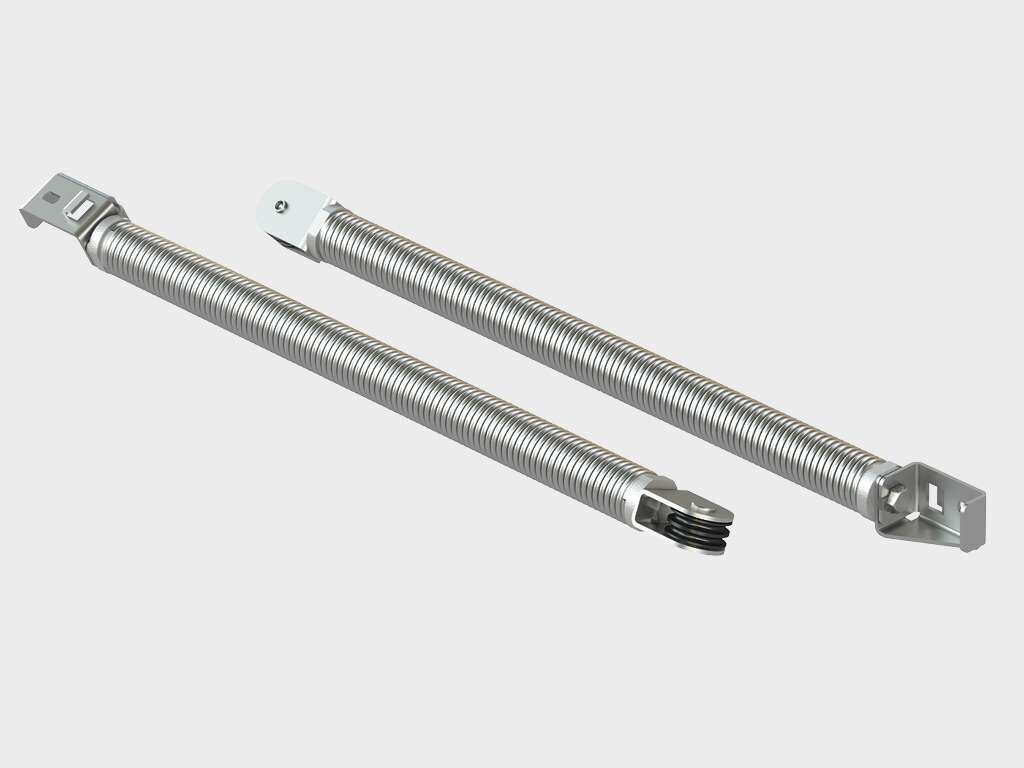

Количество циклов оцинкованных пружин растяжения (пружина в пружине) составляет не менее 25 000.
Ворота гаражные секционные с пружинами растяжения RSD01BIW 14

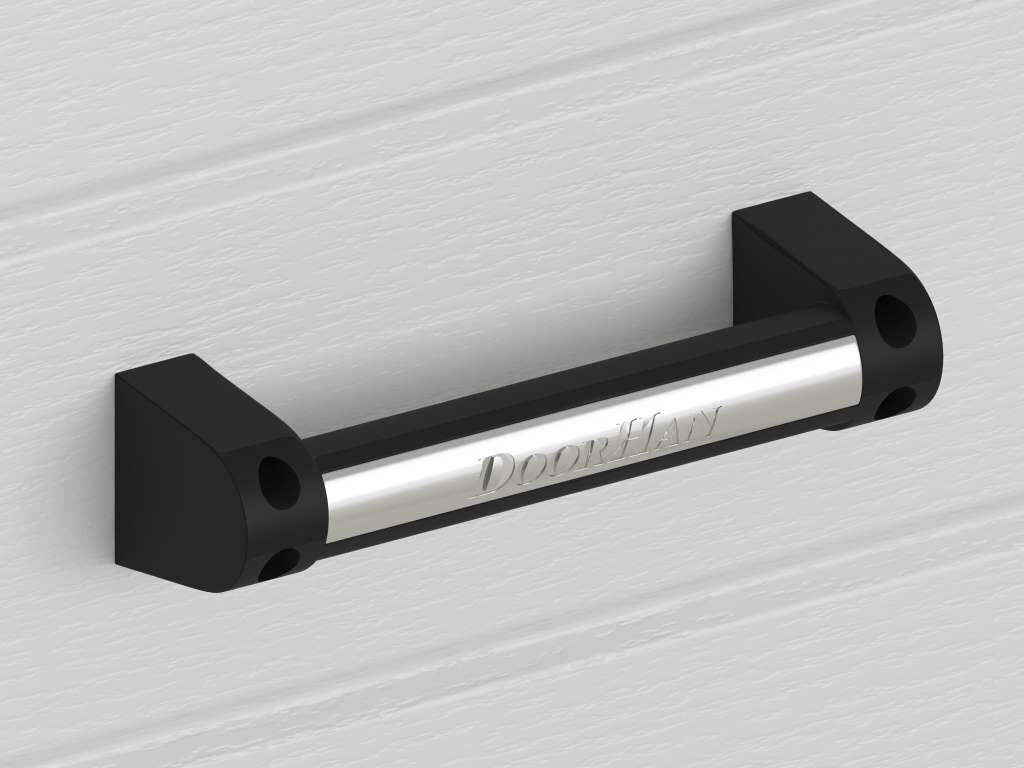

Дизайнерская ручка гаражных ворот является изящным декоративным дополнением.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 15

Минимальное расстояние для монтажа секционных ворот, позволяет установить практически в любое помещение.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 16

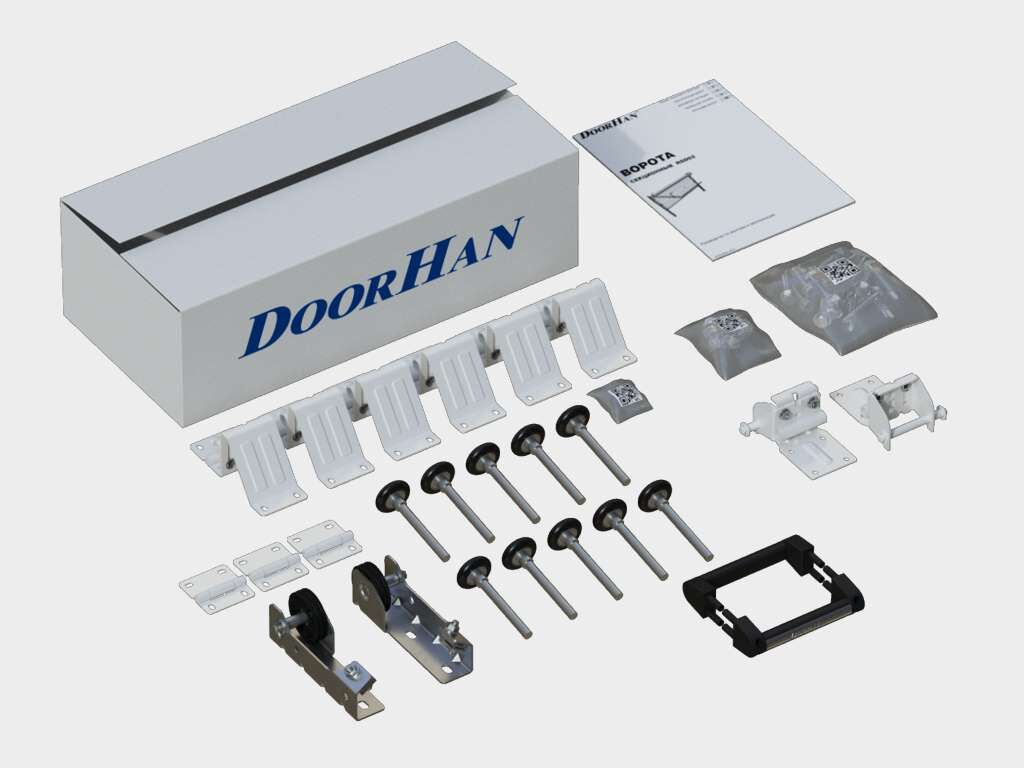

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 17

Дополнительная комплектация

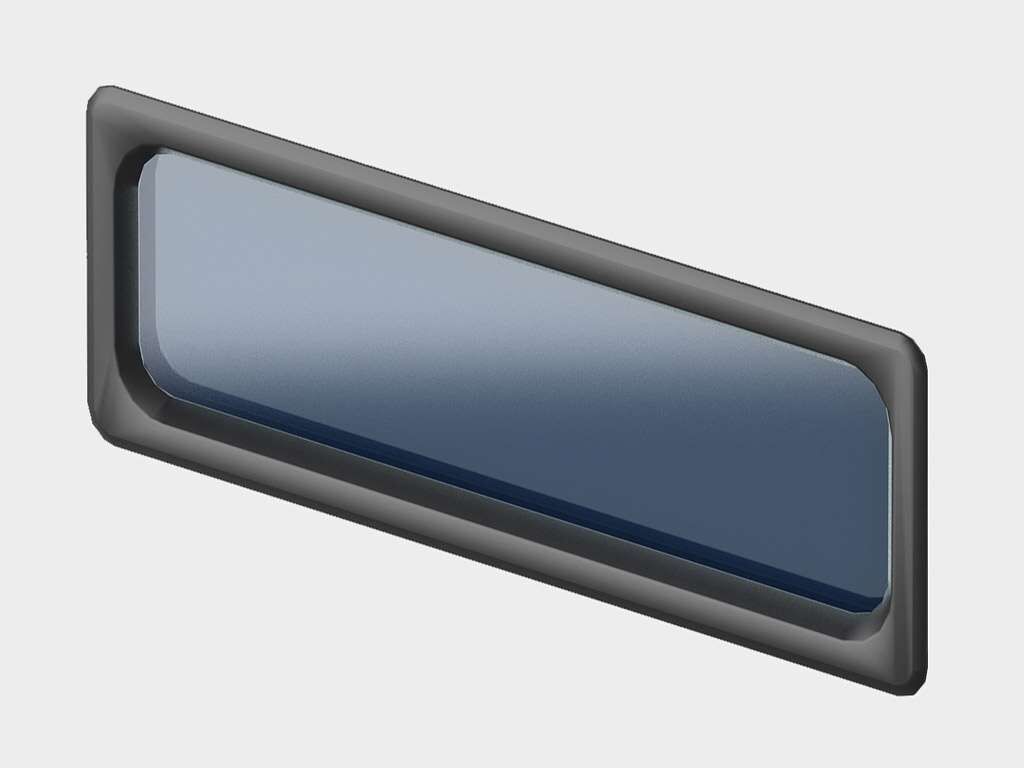

Окно акриловое 607 х 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 18

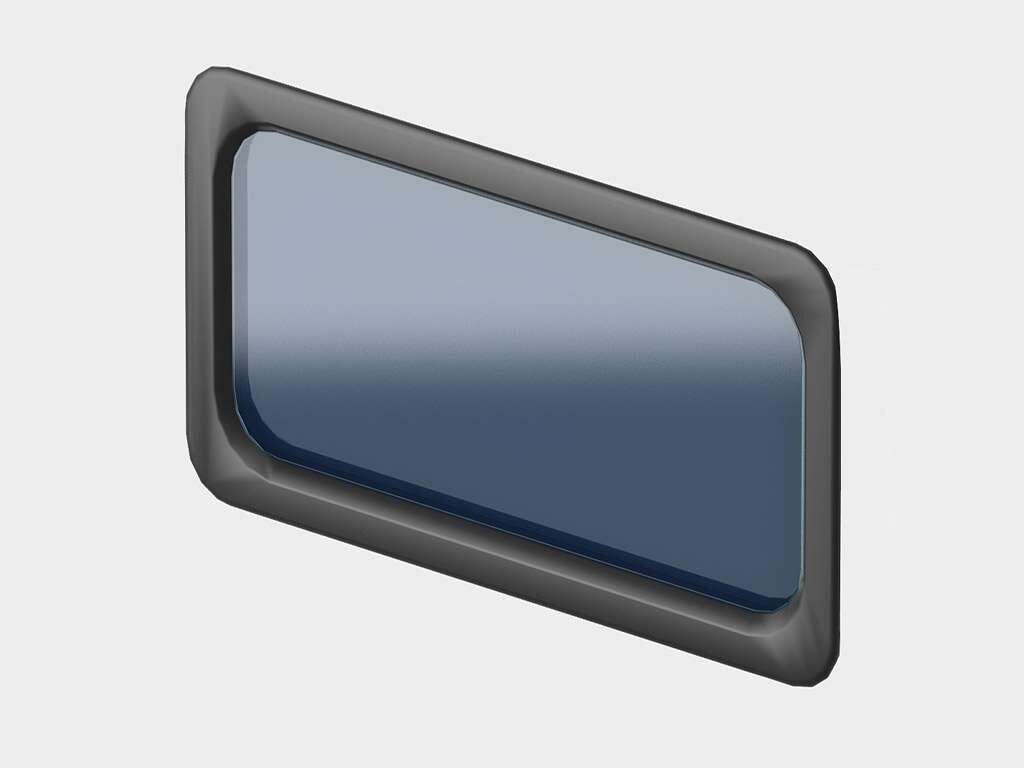

Окно акриловое 627 х 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 19

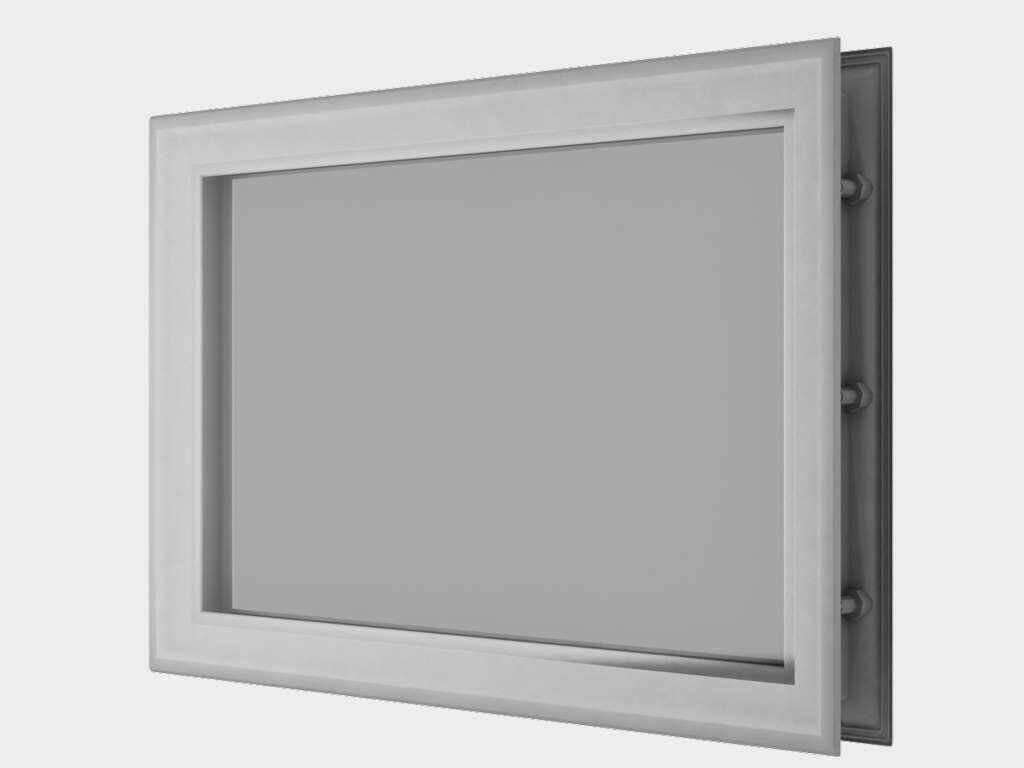

Окно акриловое 452 х 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 20

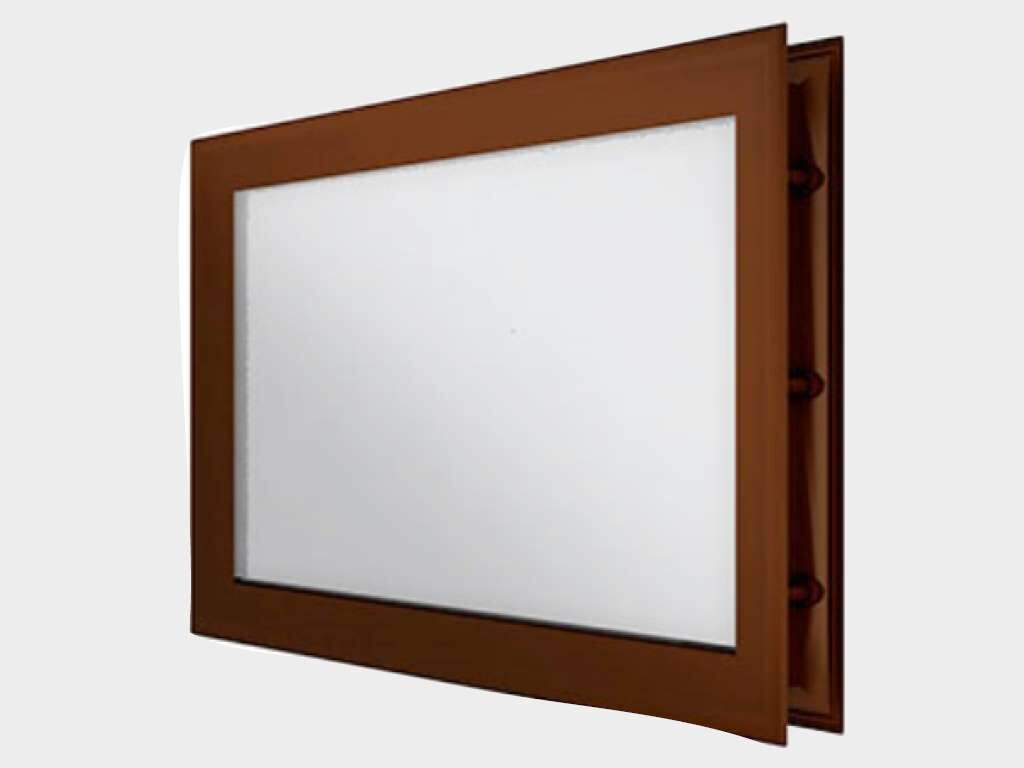

Окно акриловое 452 х 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 21

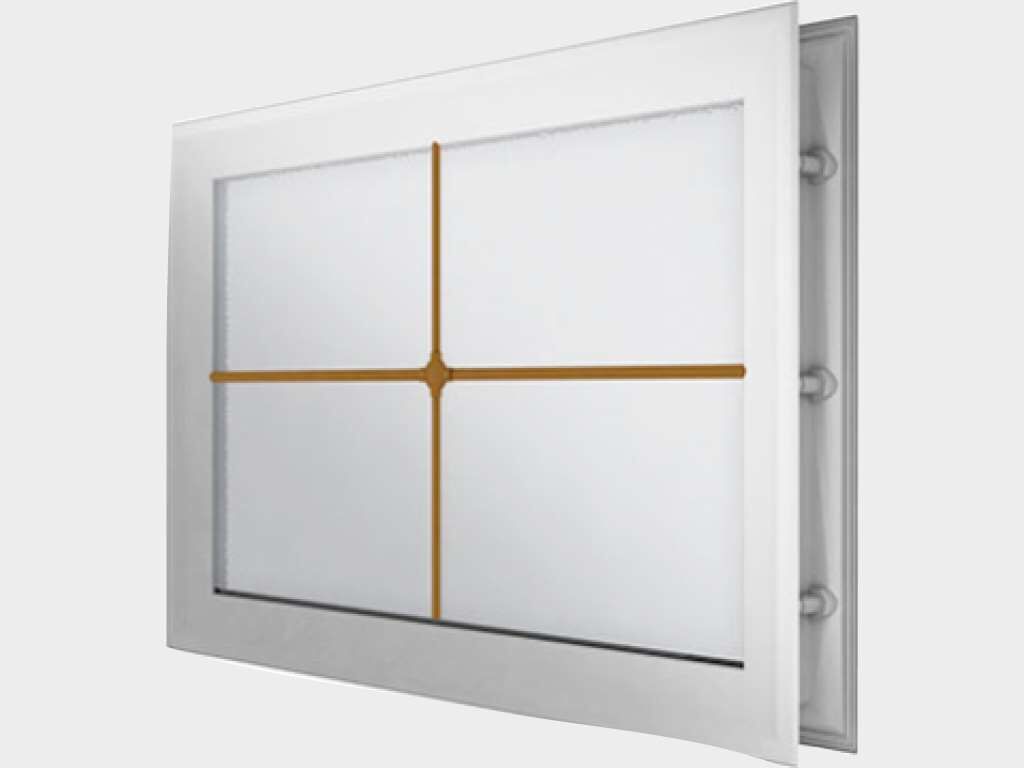

Окно акриловое 452 х 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 22

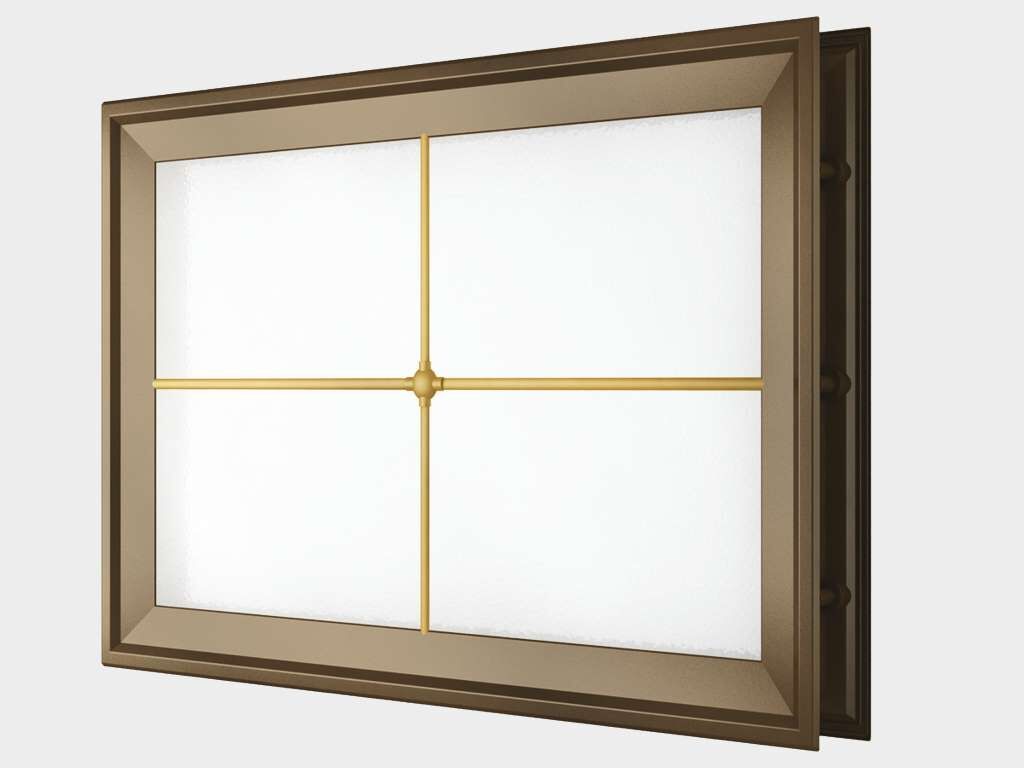

Окно акриловое 452 х 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 23

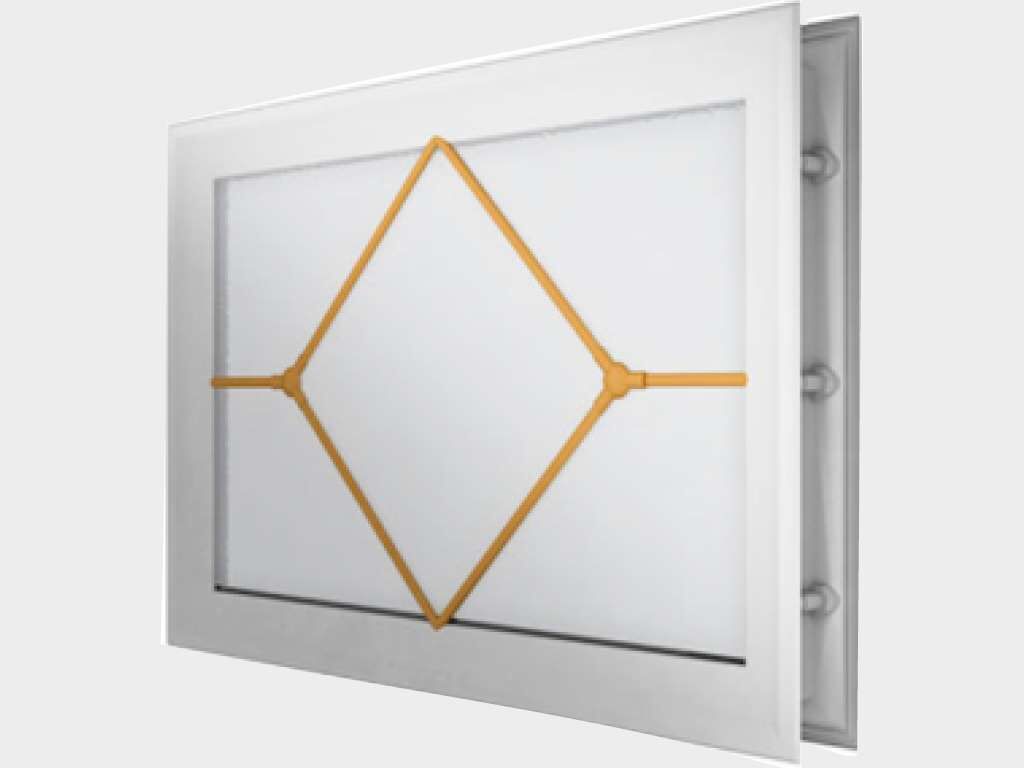

Окно акриловое 452 х 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 24

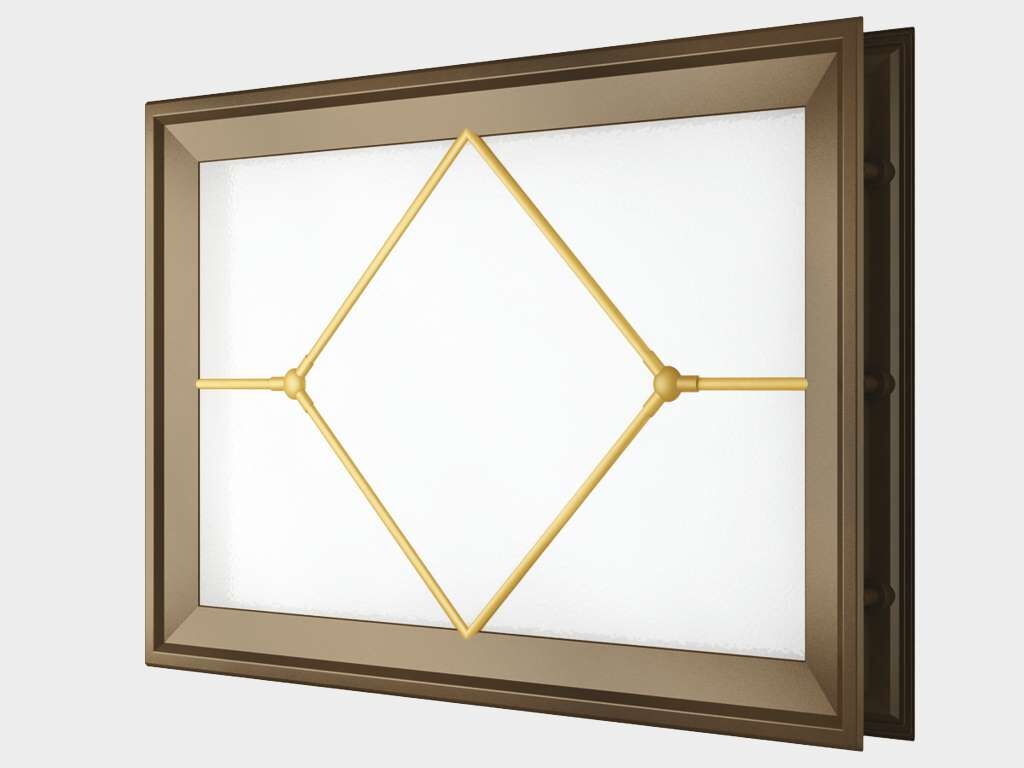

Окно акриловое 452 х 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 25

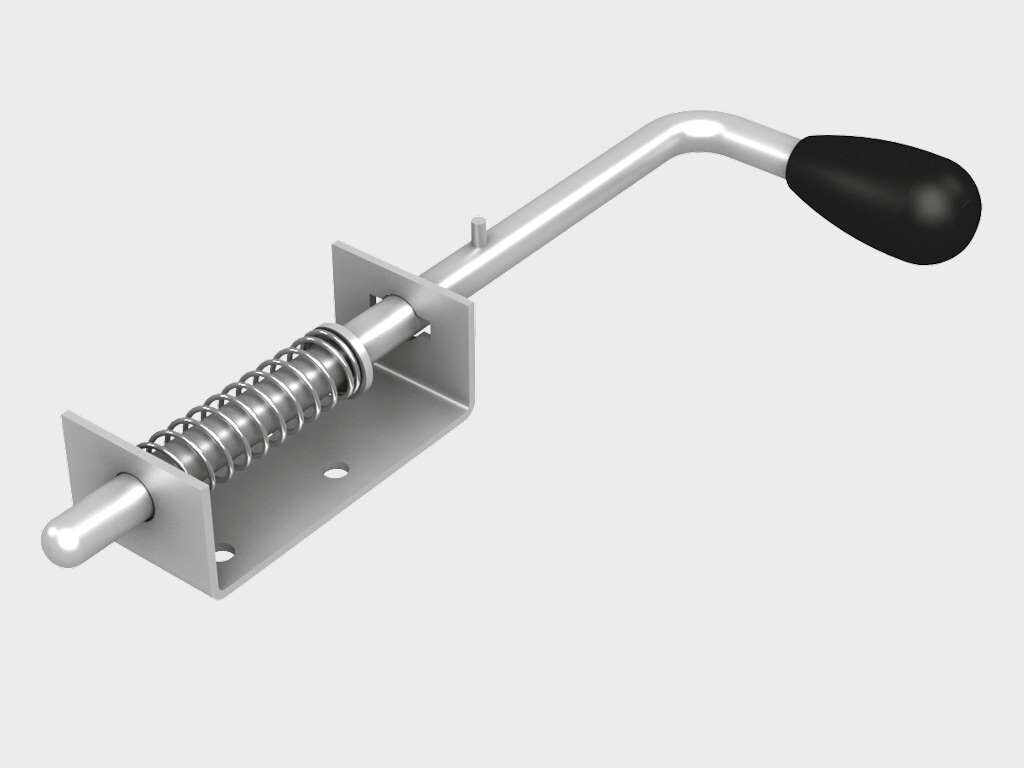

Задвижка механическая для блокировки ворот изнутри помещения.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 26

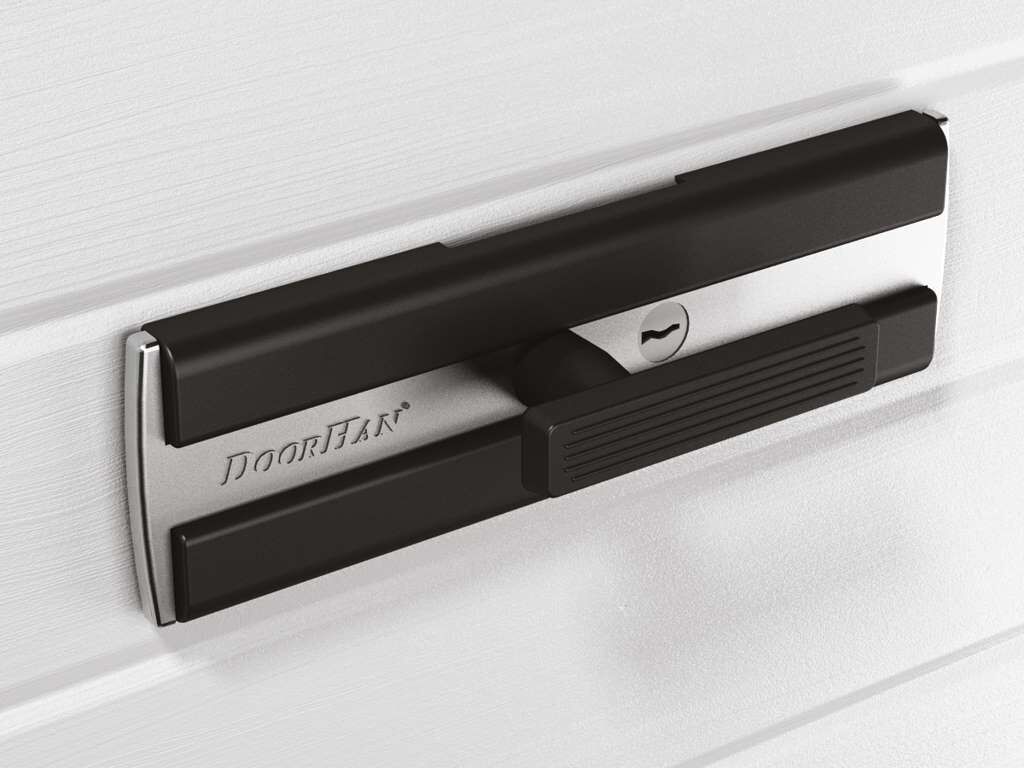

Механический замок для блокировки ворот снаружи и изнутри помещения.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 27

Новинки

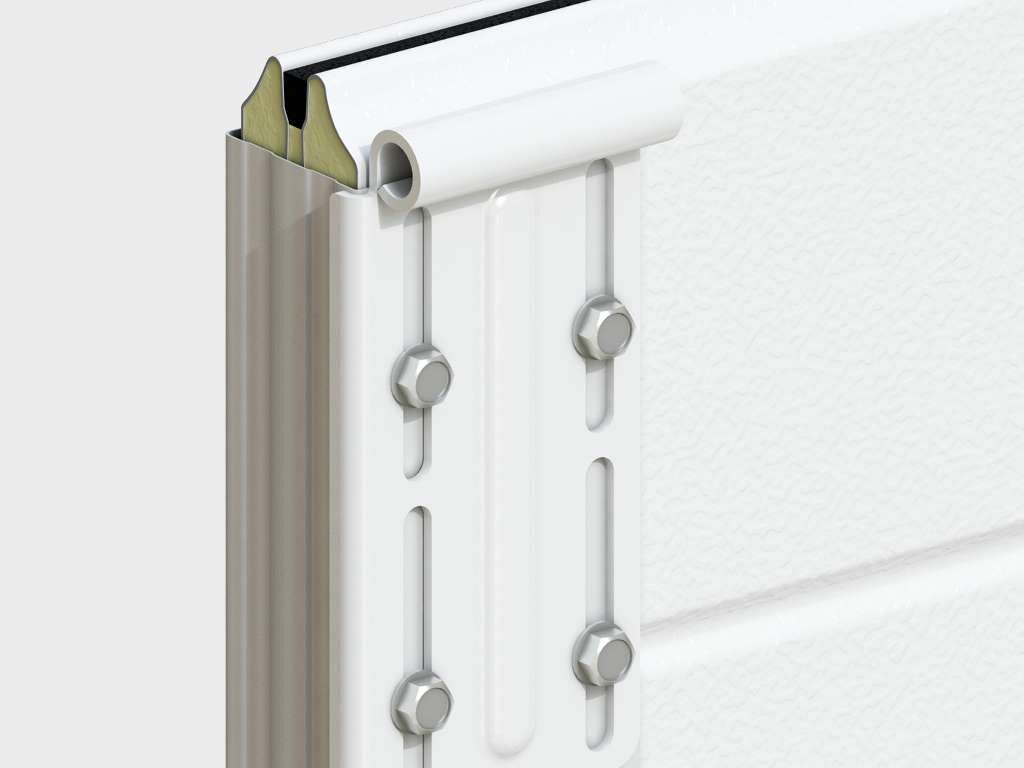

Модернизированный верхний кронштейн обладает повышенными прочностными характеристиками, увеличенными пазами для регулировки положения, а также упором для позиционирования, благодаря чему он надежно и правильно фиксируется на панели.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 28

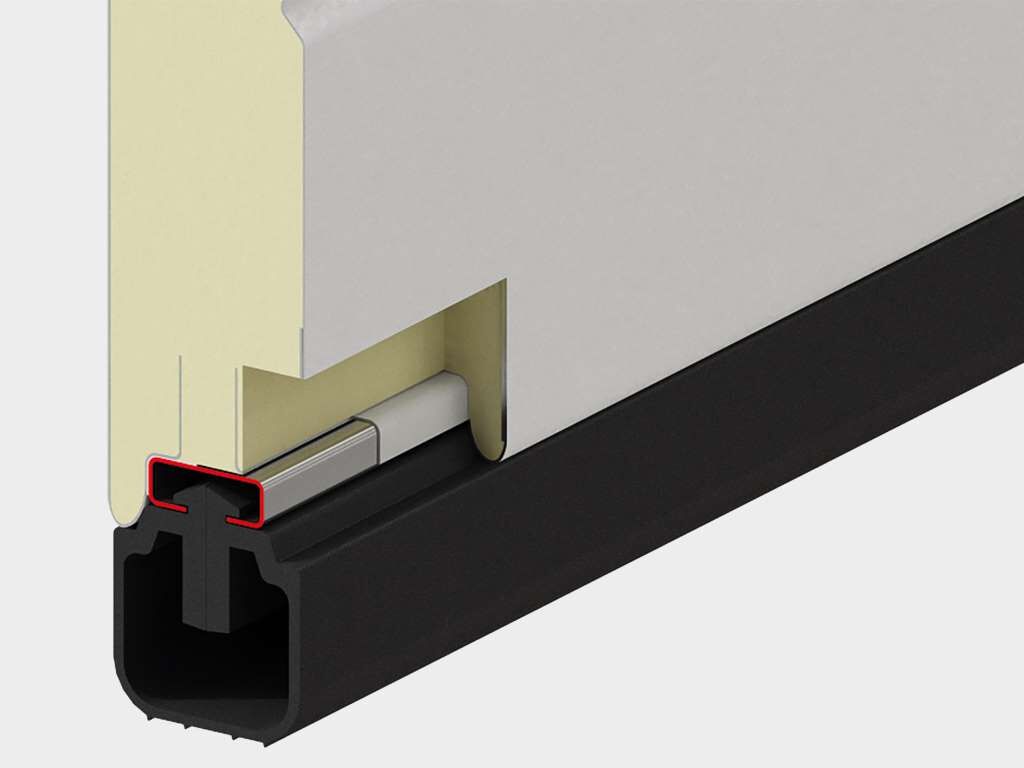

Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 29

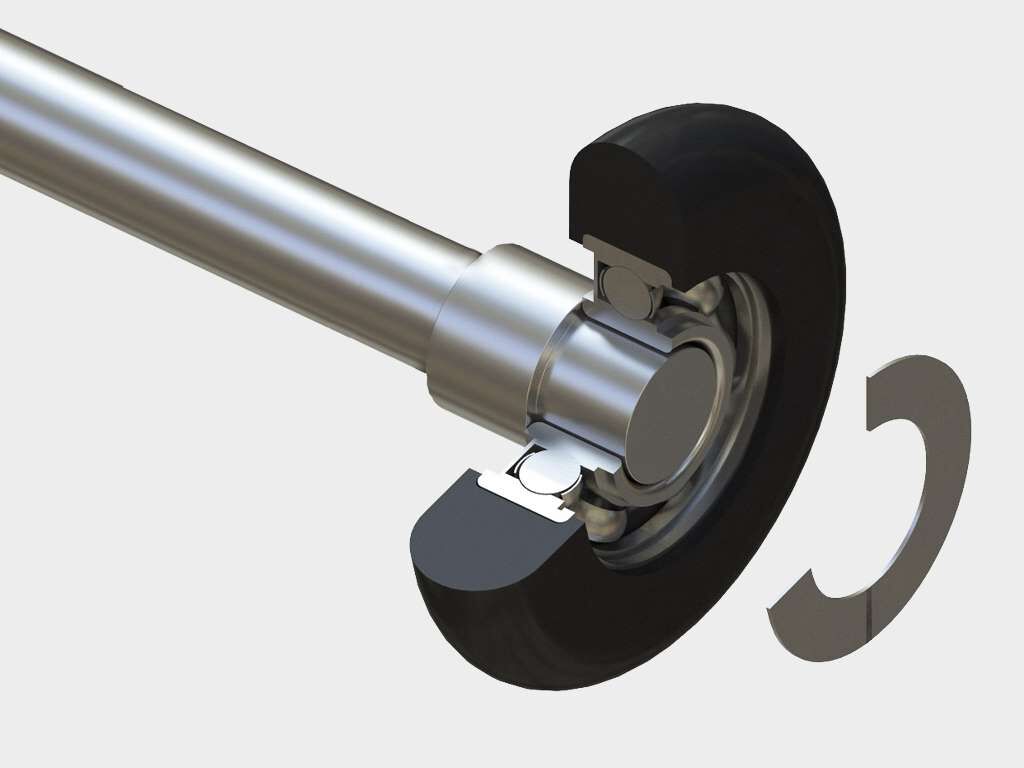

Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.

Ворота гаражные секционные с пружинами растяжения RSD01BIW 30

Документация

Сертификат соответствия — Ворота для зданий и сооружений
Инструкция по установке гаражных ворот
Чертеж секционных ворот
Чертеж окантовка проема
Чертеж формирования проема
Паспорт — Гаражные секционные ворота
