Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX

Доставка из Москвы

Секционные ворота RSD02LUX представляют собой модификацию хорошо зарекомендовавших себя ворот RSD01LUX с одной отличительной особенностью — балансировочным механизмом и автоматическим приводом, размещенными внутри вала, что позволяет сэкономить пространство в гараже. Балансировка полотна осуществляется за счет пружинно-инерционного механизма (25 000 циклов), а для автоматизации используется внутривальный привод с аварийным расцепителем. Ворота данной серии предназначены для перекрытия въездных проемов шириной и высотой до 3000 мм в гаражах, бытовых и технических помещениях. Минимальные требования — пристенки от 100 мм, притолока от 180 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже. Чертежи гаражных ворот, инструкции по монтажу приложены под описанием. Купить ворота Вы сможете набрав наших менеджеров. Цена ворот рассчитывается в зависимости от размеров.

Детали

Гарантия

1 год

82.057
Цена указана с НДС 20%

Описание

Секционные ворота RSD02LUX представляют собой модификацию хорошо зарекомендовавших себя ворот RSD01LUX с одной отличительной особенностью — балансировочным механизмом и автоматическим приводом, размещенными внутри вала, что позволяет сэкономить пространство в гараже. Балансировка полотна осуществляется за счет пружинно-инерционного механизма (25 000 циклов), а для автоматизации используется внутривальный привод с аварийным расцепителем. Ворота данной серии предназначены для перекрытия въездных проемов шириной и высотой до 3000 мм в гаражах, бытовых и технических помещениях. Минимальные требования — пристенки от 100 мм, притолока от 180 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже. Чертежи гаражных ворот, инструкции по монтажу приложены под описанием. Купить ворота Вы сможете набрав наших менеджеров. Цена ворот рассчитывается в зависимости от размеров.

Конструкция

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 1800 до 3000
Ширина проема, мм от 2000 до 3000
Притолока, мм от 180
Пристенки, мм от 100

Конструкция гаражных ворот

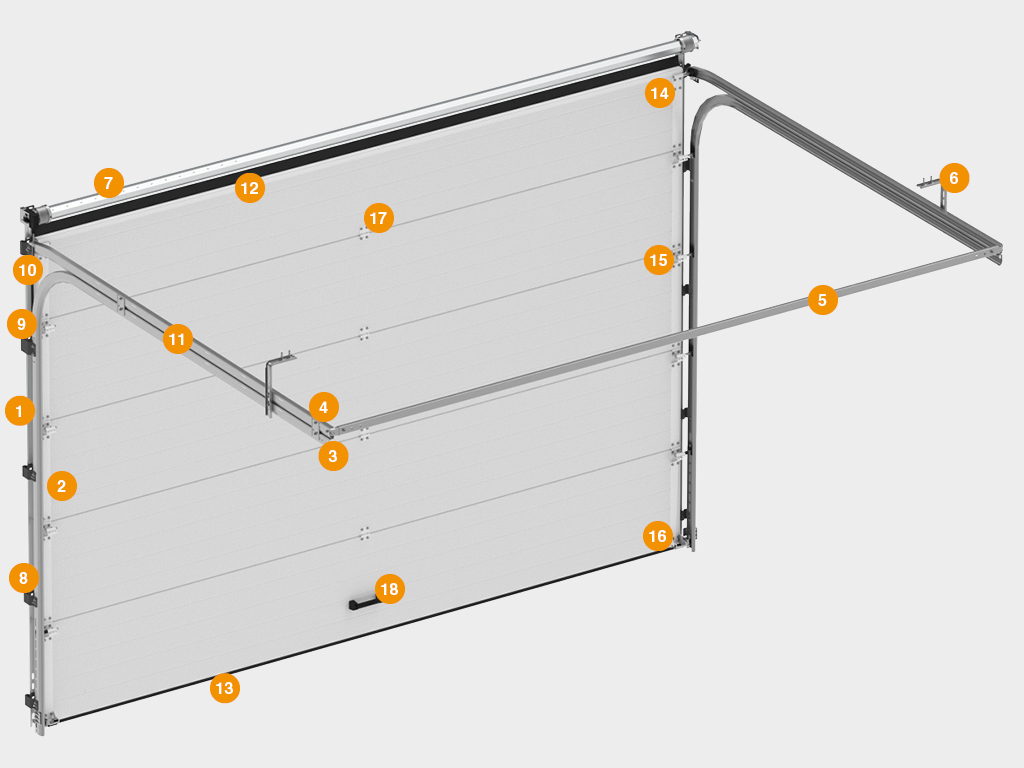

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 1

  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна — пружины растяжения
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка

Как сделать замер и подготовить проем под установку ворот

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 2

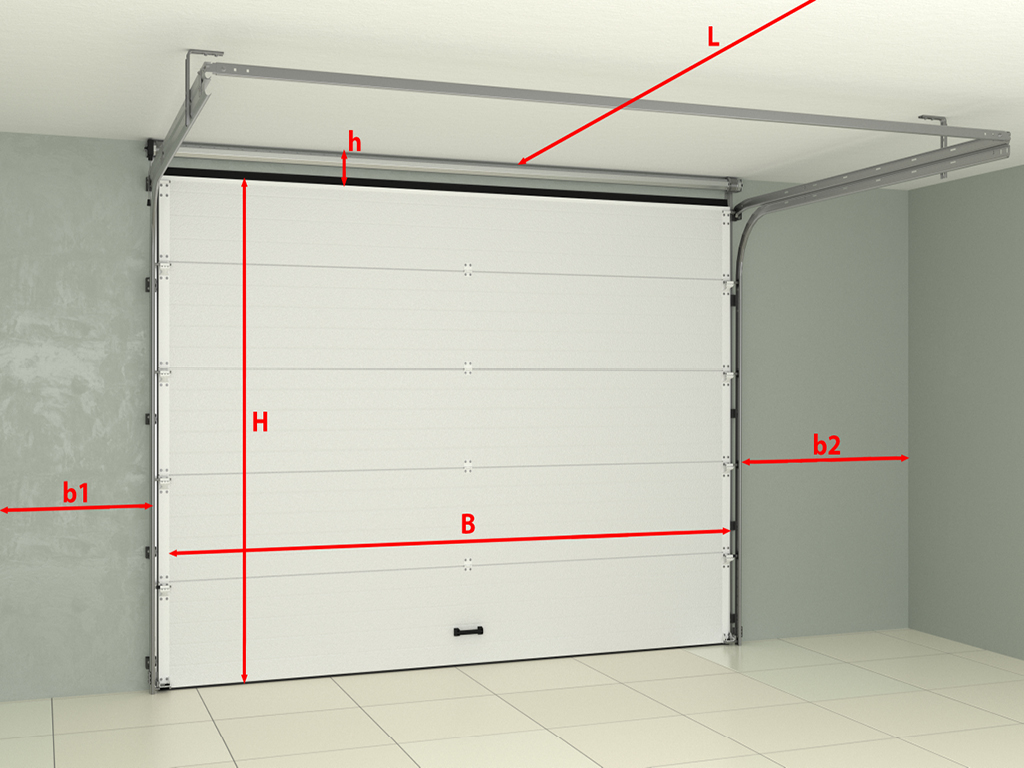

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

Н — высота проема (расстояние от пола до верха проема);
В — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) пт 110 мм;

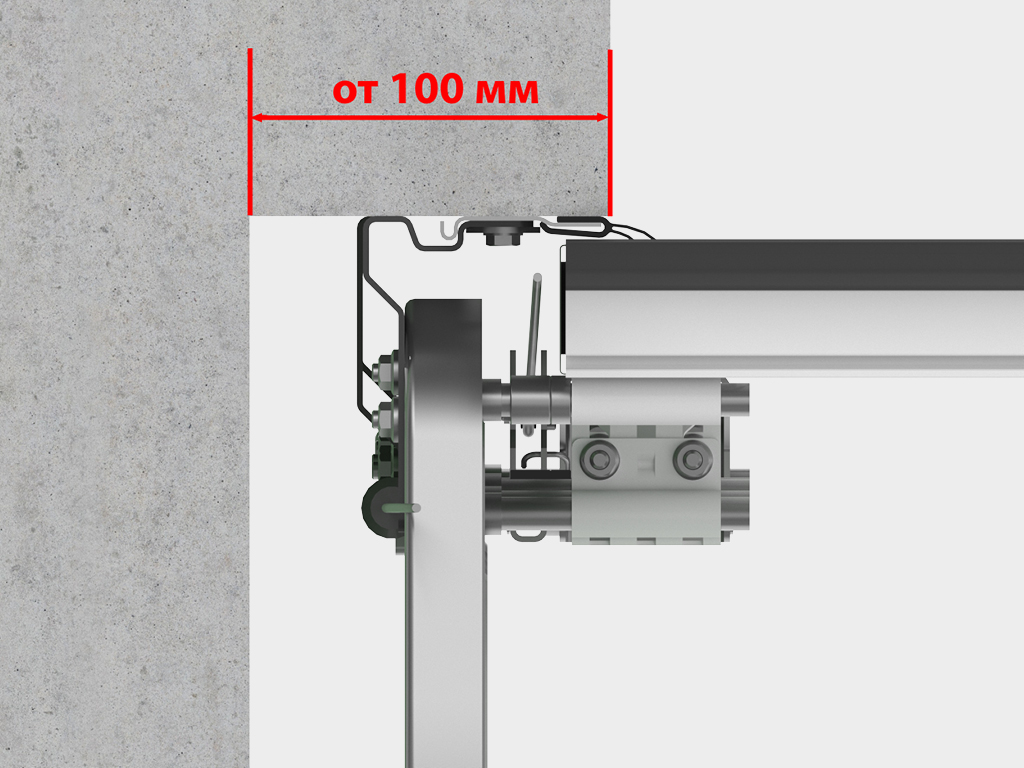

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;

L — глубина помещения
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

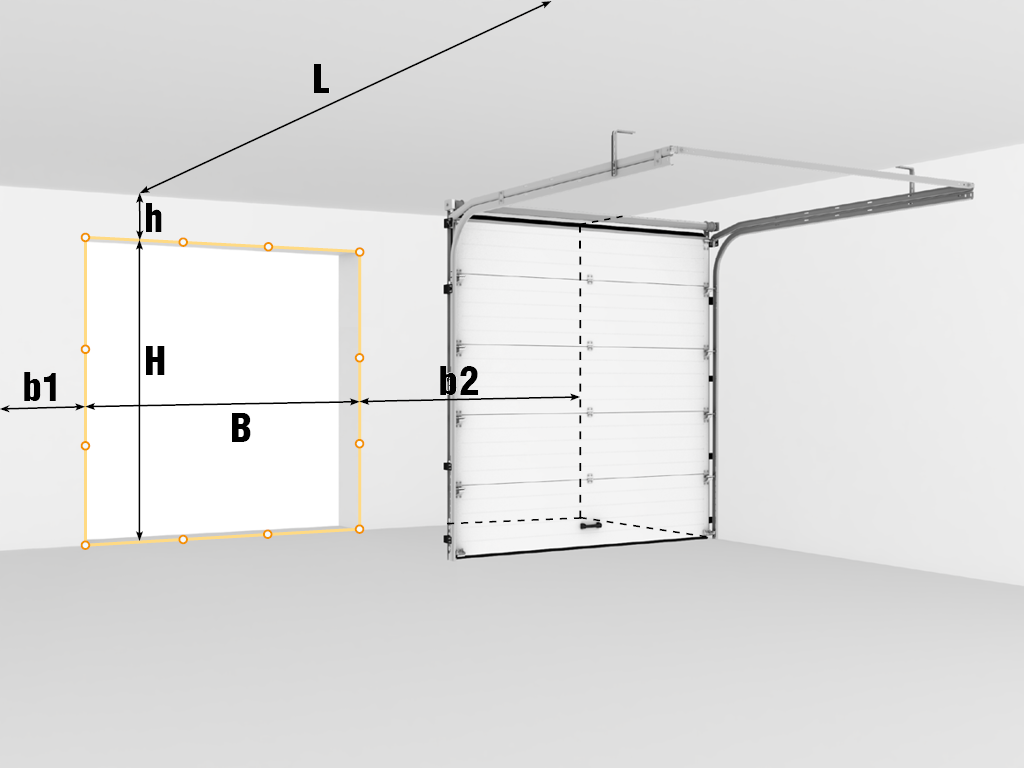

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 3
Накладной монтаж (классический тип монтажа): система направляющих монтируется с внутренней стороны проема.
Стандартные конструктивные решения низкий подъем

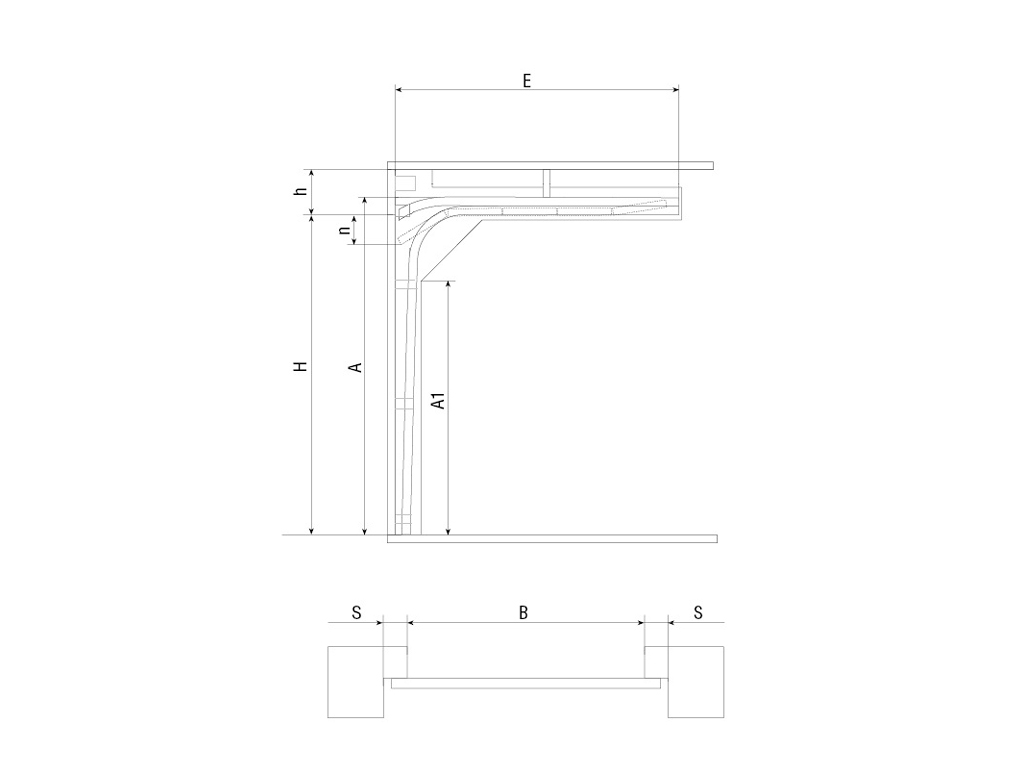

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 4

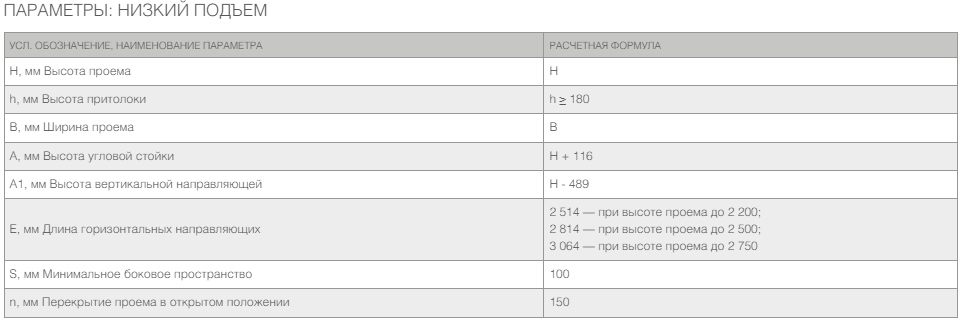

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
Н, мм Высота проема H
h, мм Высота притолоки h>=180
В, мм Ширина проема B
А, мм Высота угловой стойки H + 116
А1, мм Высота вертикальной направляющей H — 489
Е, мм Длина горизонтальных направляющих 2514 мм — при высоте проема до 2200 мм; 2814 мм — при высоте проема до 2500 мм; 3064 мм — при высоте проема до 2750 мм
S, мм Минимальное боковое пространство 100
n, мм Перекрытие проема в открытом положении 150

Характеристики

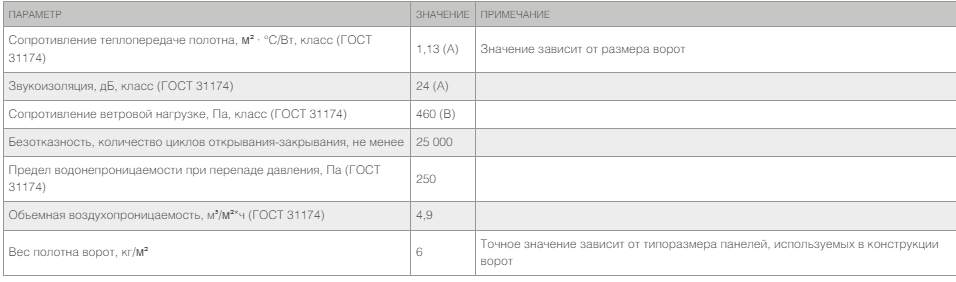

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м2 * С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, кол-во циклов открывания-закрывания, не менее 25000
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м3/м2*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м2 6 точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Внешний вид

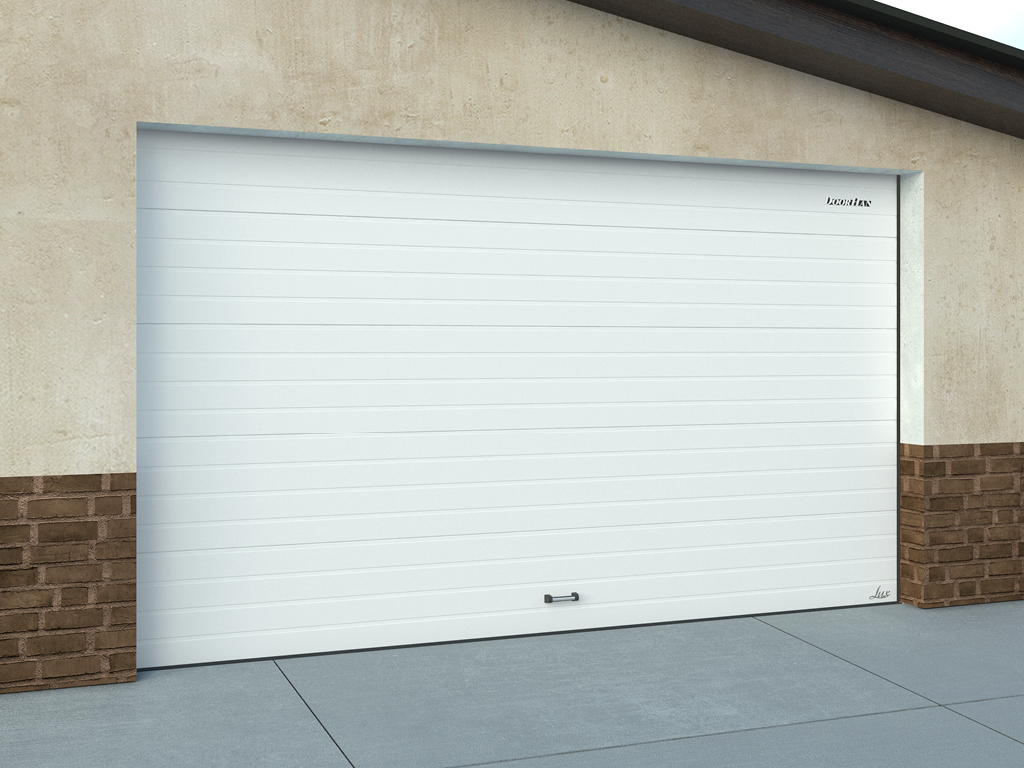

Ворота гаражные вид снаружи
Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 5

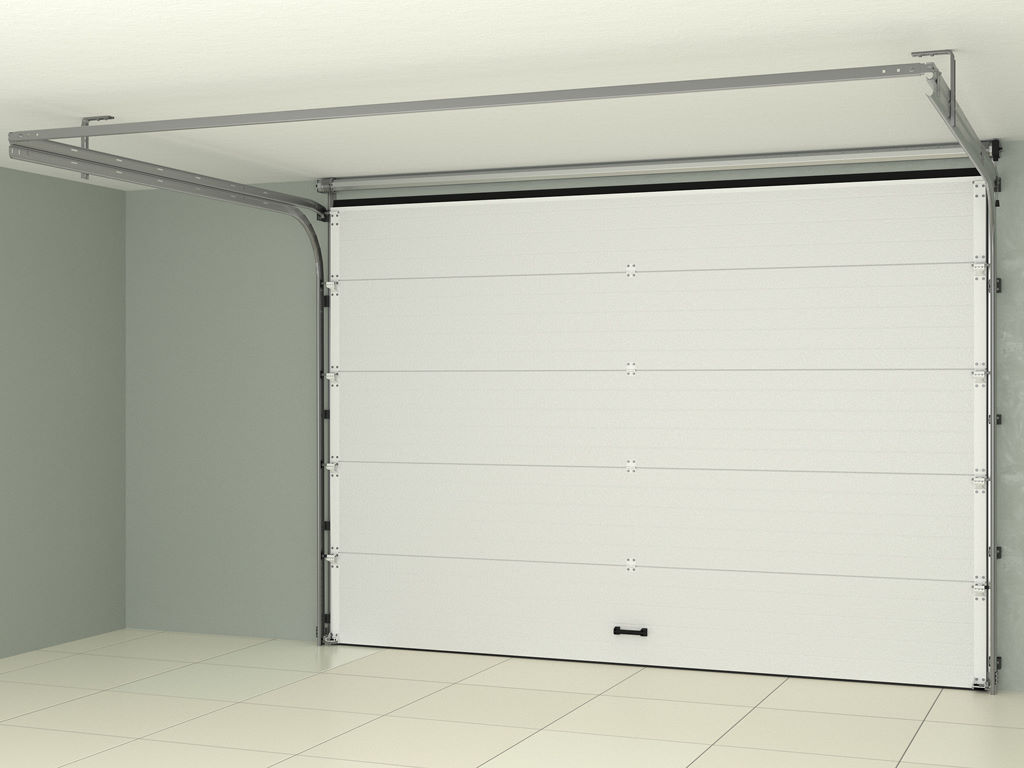

Ворота гаражные вид изнутри
Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 6

RSD02LUX серия алюминиевых секционных ворот производства DOORHAN высотой перекрытия до 3000 мм и шириной 3000 мм.Высота перемычки для установки данного типа ворот составляет минимально 180 мм. Высокие антикоррозийные свойства полотна, два цвета на выбор. Уплотнительный контур по всему периметру ворот. Обратите внимание на конструкцию полотна ворот с отсутствием моста холода, что особенно актуально в нашем регионе. Цена ворот варьируется в зависимости от размеров.

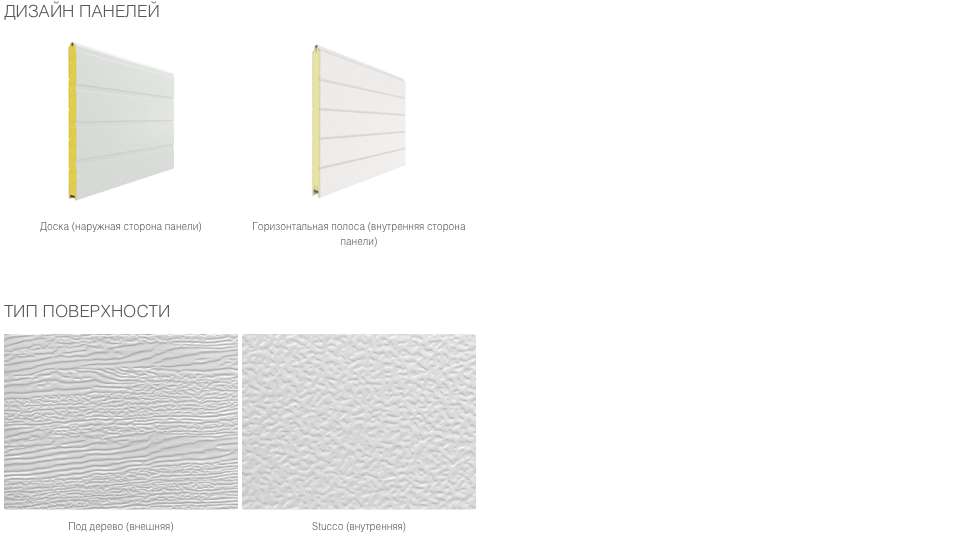

Внешний вид ворот

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 7

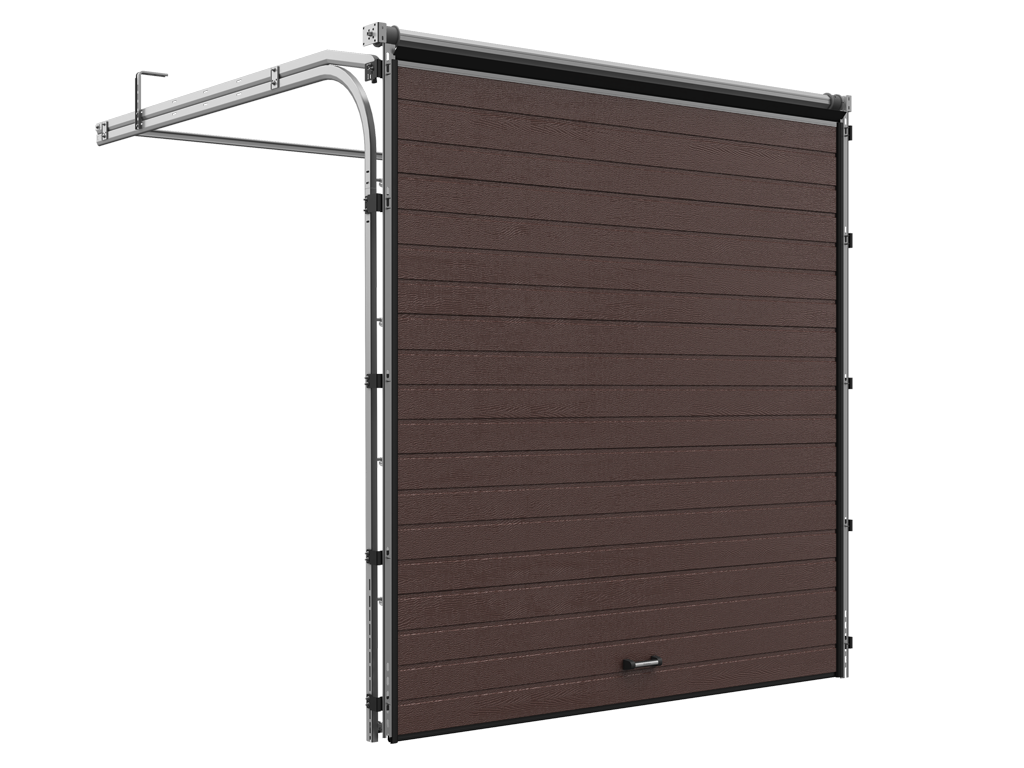

Цвет ворот

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 8

Преимущества

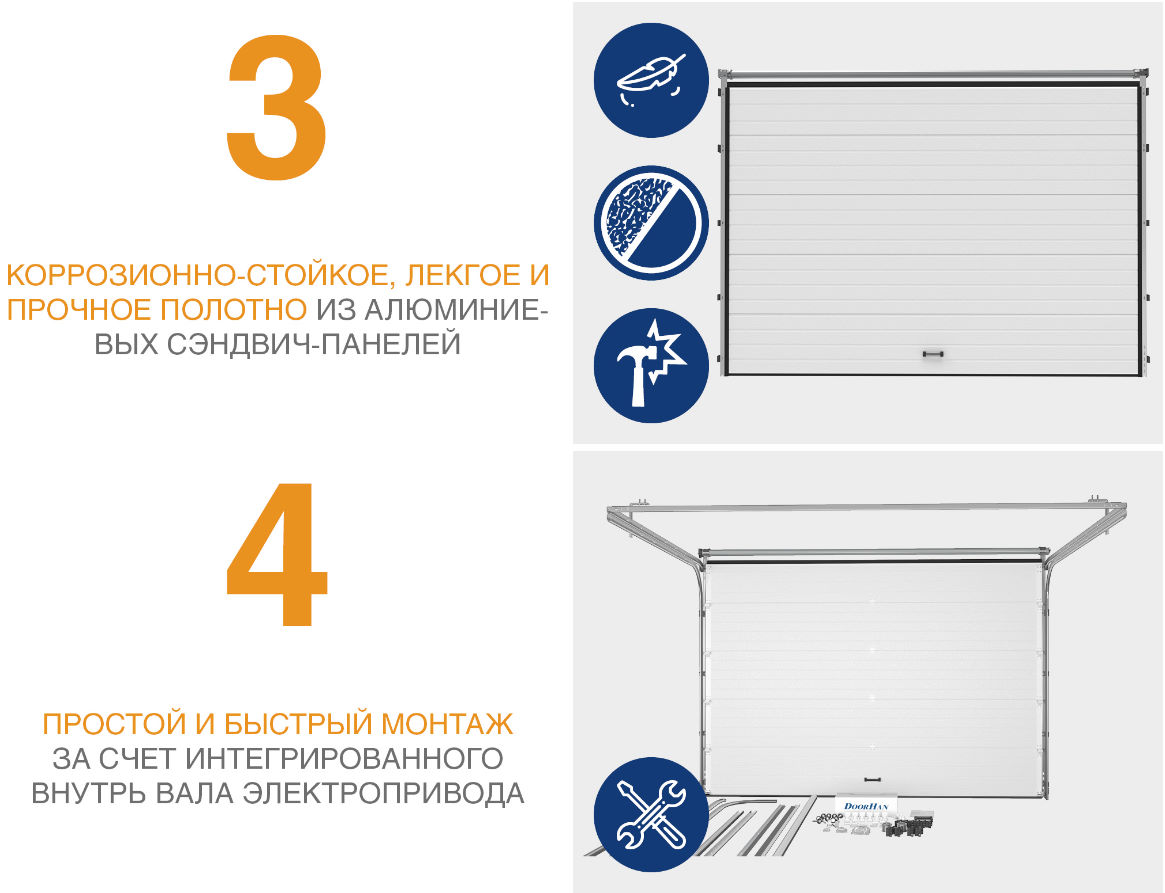

Преимущества ворот гаражных DOORHAN

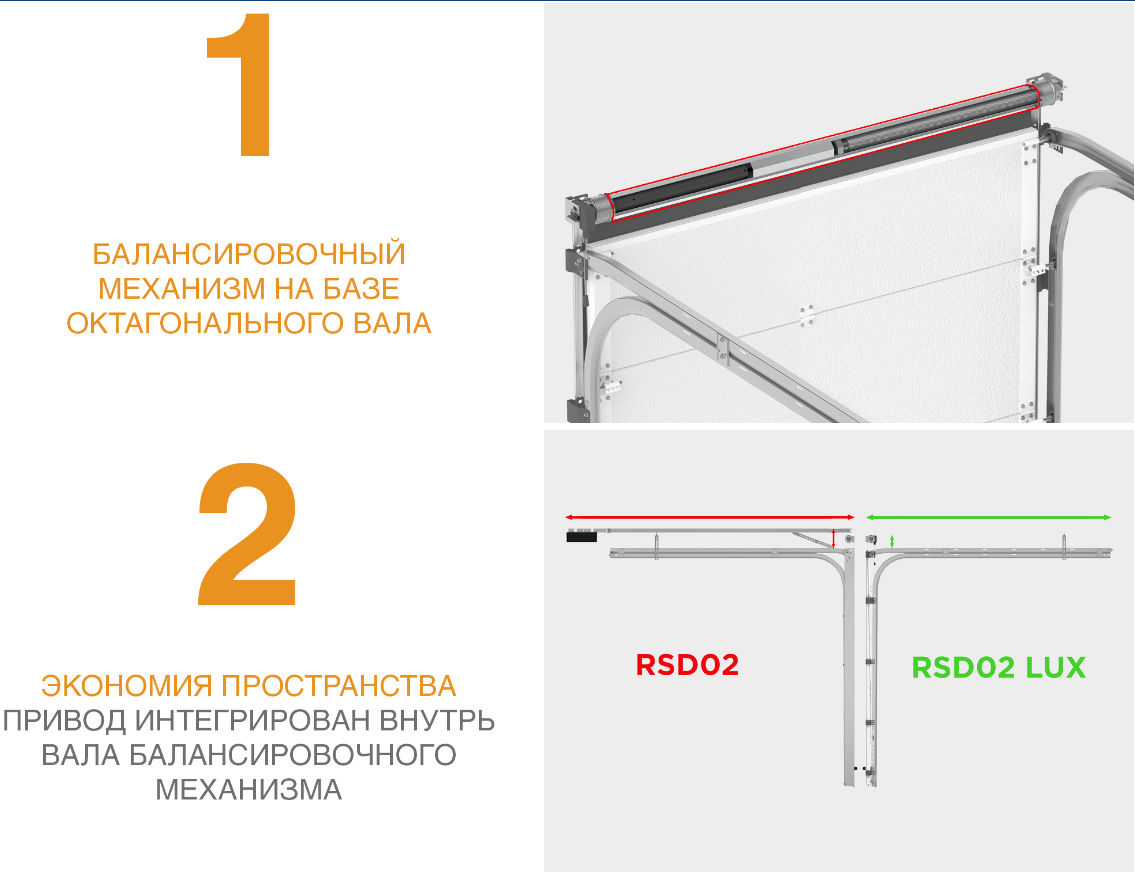

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 9

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 10

Комплектация

Базовая комплектация гаражных ворот

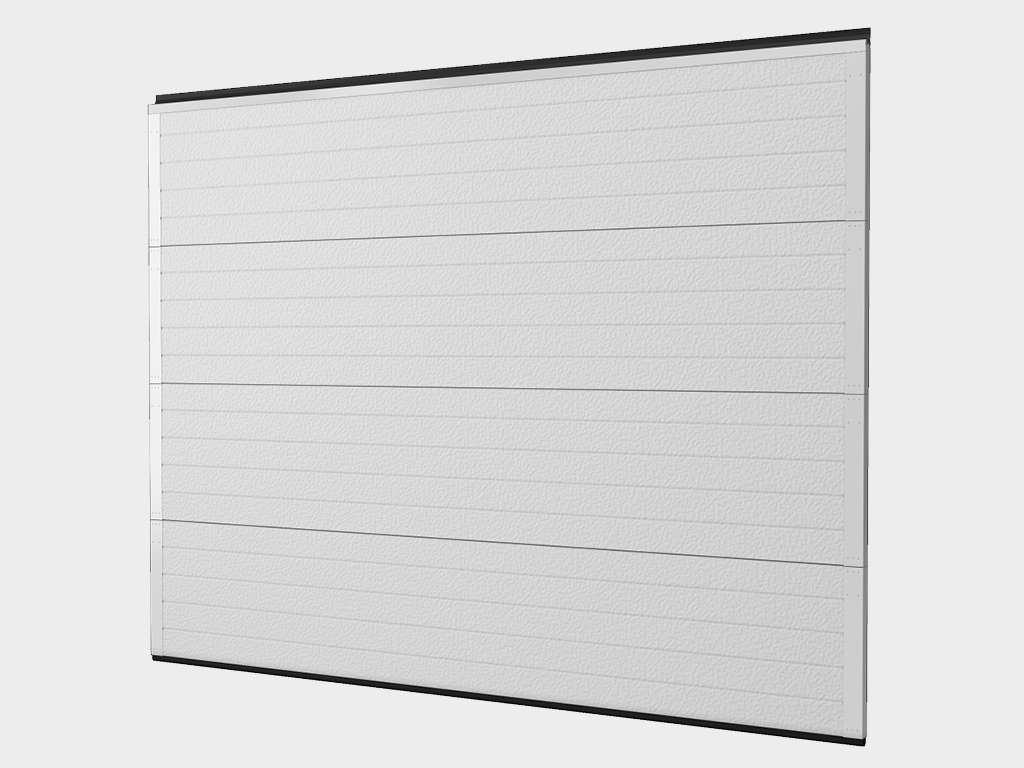

Алюминиевое полотно толщиной 40 мм с заполнением пенополиуретаном, усиленно под опоры и петли. Антикоррозийные свойства полотна.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 11

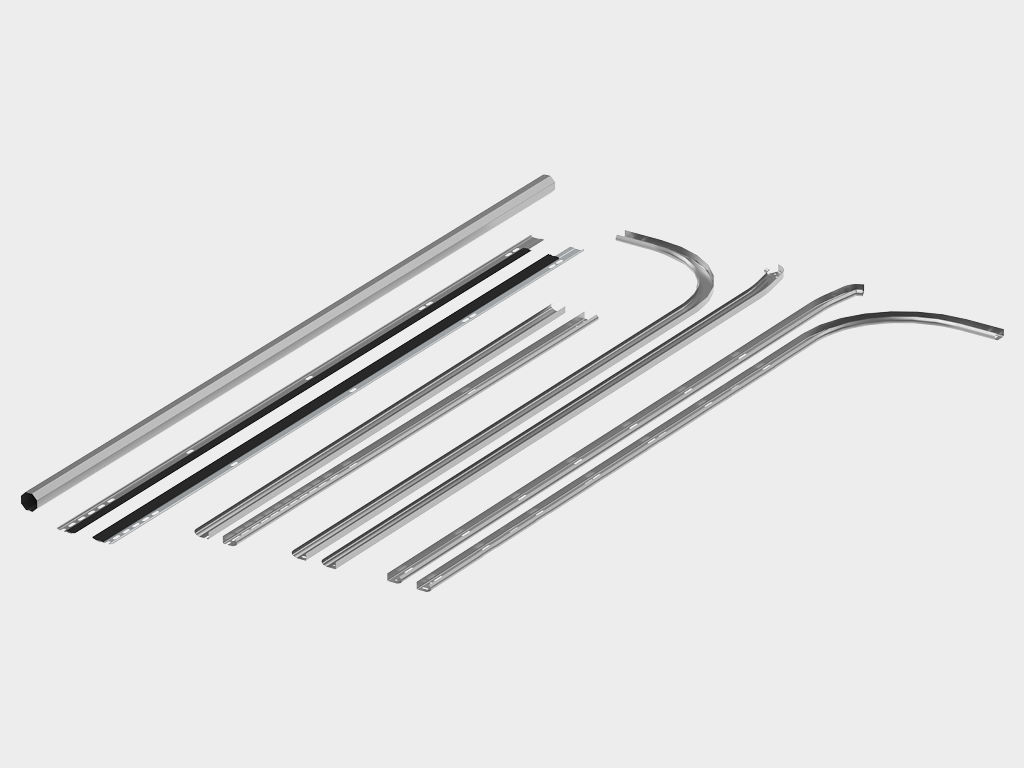

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью в сравнении с другими производителями, имеет все нужные перфорации для монтажа конструкции.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 12

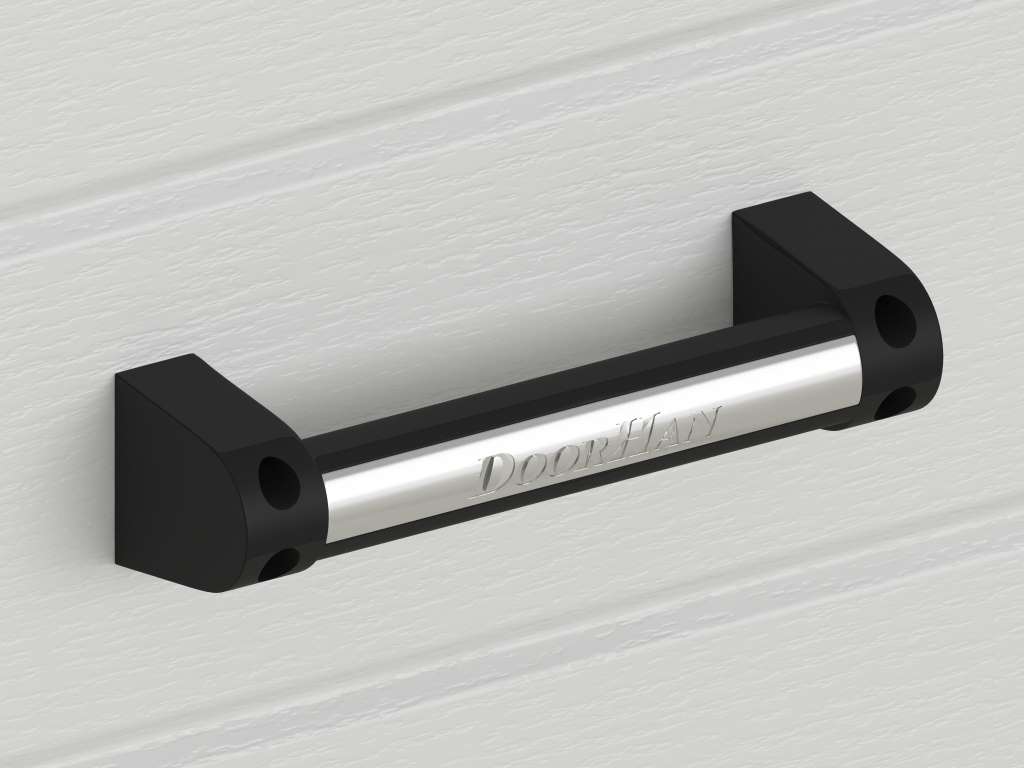

Дизайнерская ручка гаражных ворот является изящным декоративным дополнением.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 13

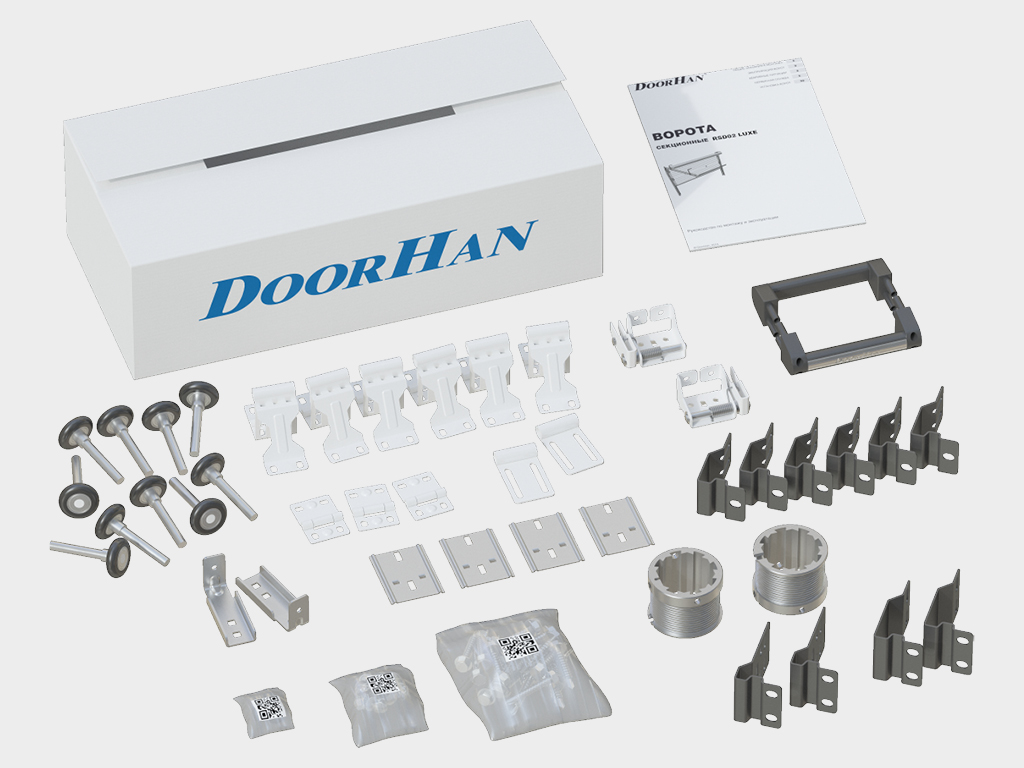

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 14

Дополнительная комплектация

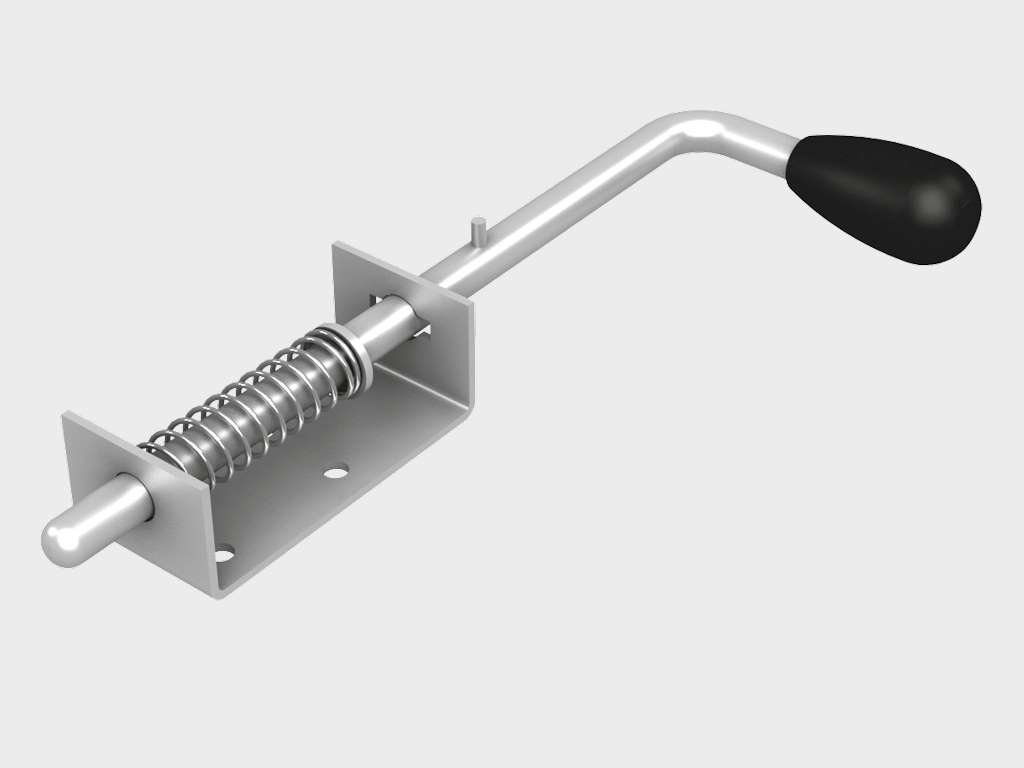

Задвижка механическая для блокировки ворот изнутри помещения.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 15

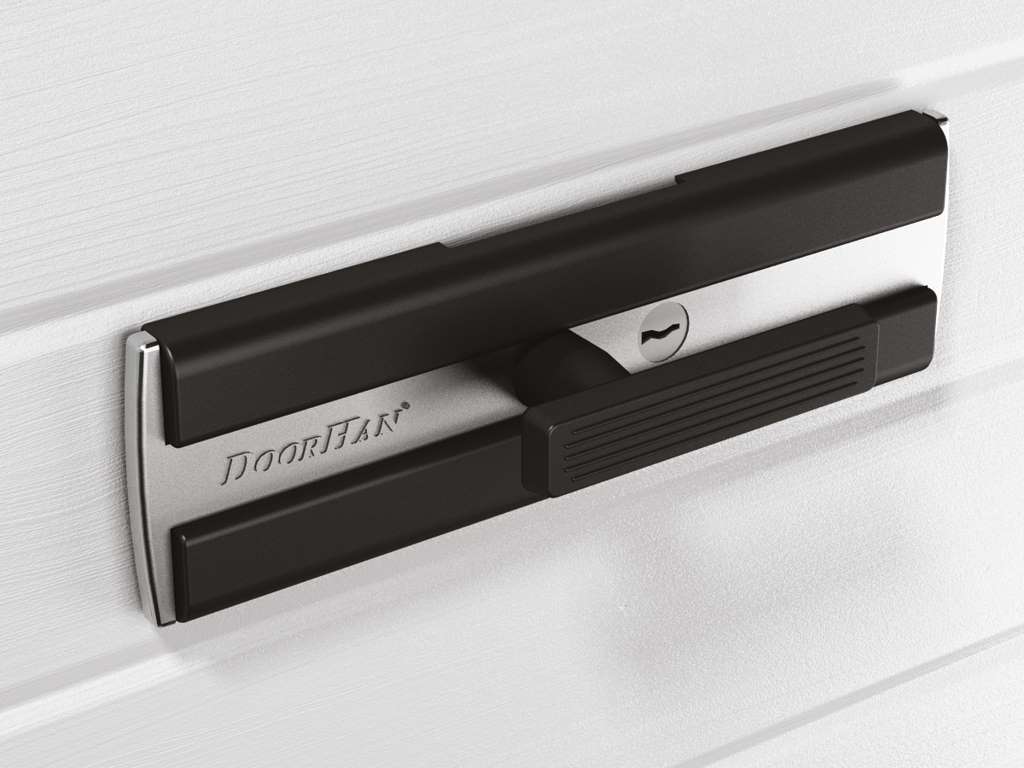

Механический замок для блокировки ворот снаружи и изнутри помещения.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 16

Новинки

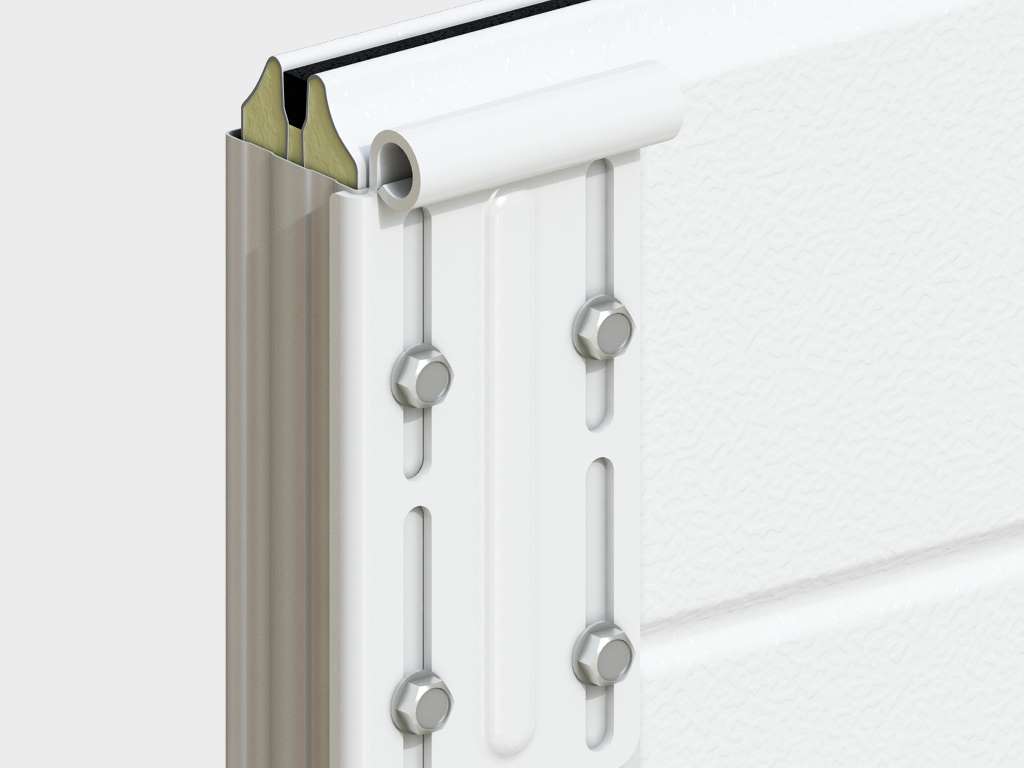

Модернизированный верхний кронштейн обладает повышенными прочностными характеристиками, увеличенными пазами для регулировки положения, а также упором для позиционирования, благодаря чему он надежно и правильно фиксируется на панели.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 17

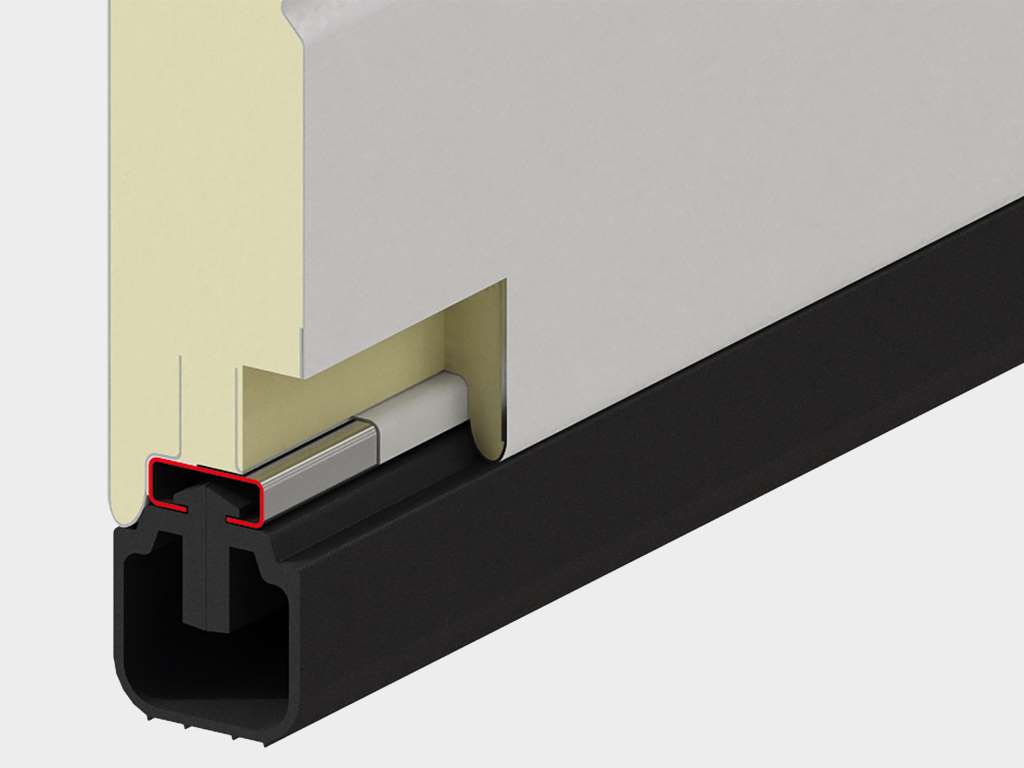

Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 18

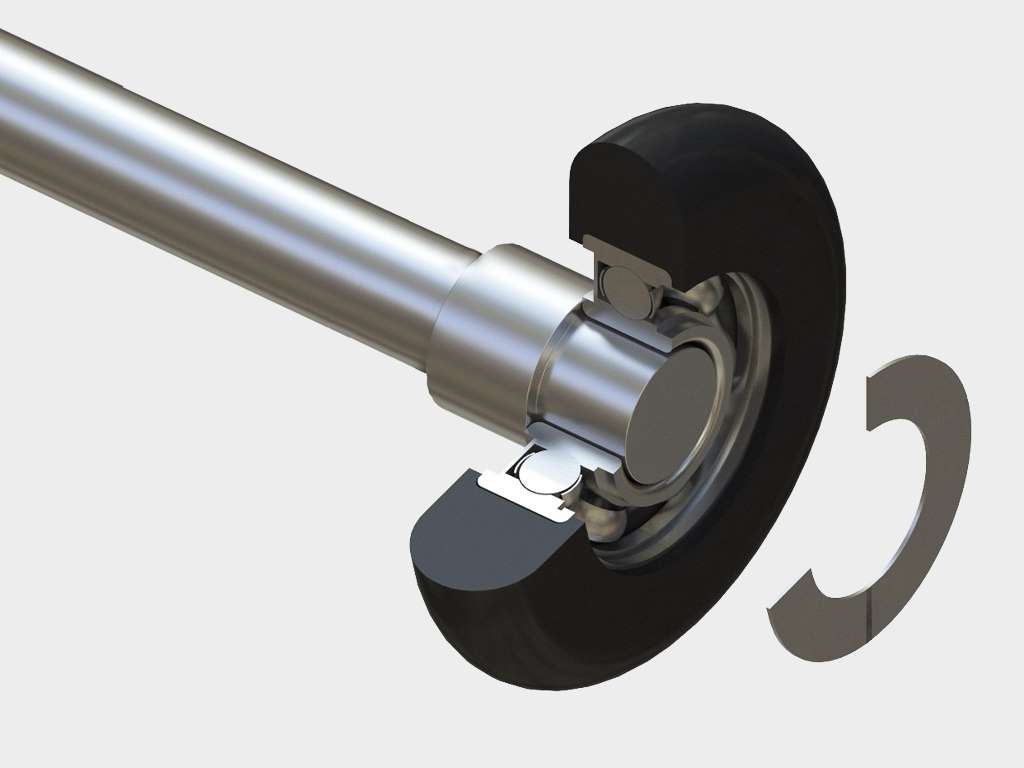

Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.

Ворота гаражные секционные из алюминиевых панелей с пружинно-инерционным механизмом RSD02LUX 19

Гарантийные обязательства и условия эксплуатации

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.

Условия эксплуатации

  1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
  2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
  3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
  4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
  5. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
  6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
  7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
  8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

Документация

Сертификат соответствия гаражных ворот
Чертеж RSD02LUXpdf
