Описание
Cэндвич-панели MB DoorHan — это новый трехслойный строительный материал высокой эффективности, предназначен для строительства каркасных зданий на основе металлоконструкции. В качестве утеплителя при изготовлении трехслойных сэндвич-панелей используются минераловатные плиты производства DoorHan на основе горных пород базальтовой группы. Стеновые и кровельные сэндвич-панели имеют небольшой вес благодаря утеплителю из минеральной ваты . За счет этого снижается нагрузка на несущие конструкции и появляется возможность строить здания на облегченном фундаменте, что значительно сокращает расходы на его изготовление. При толщине от 120 мм предел огнестойкости панелей составляет EI 150, что позволяет использовать их в качестве противопожарных перегородок. Сэндвич-панели DoorHan соответствуют единым санитарно-эпидемиологическим и гигиеническим требованиям. Могут использоваться для строительства медицинских учреждений и зданий любого назначения типа А-В. Подтвержден срок эффективной эксплуатации строительных сэндвич-панелей с утеплителем из минеральной ваты продолжительностью 50 лет. Стоимость указана за 1 м.кв. 100 мм. Сэндвич-панели возможно изготовить толщиной от 60 мм до 250 мм, более 26 стандартных цветов на выбор, а также любой цвет по карте RAL по индивидуальному заказу. Сертификаты, чертежи и инструкции по монтажу сможете увидеть правее в документации. Купить сэндвич-панели Вы сможете, набрав наших менеджеров. Цена сэндвич-панели указана на сайте.

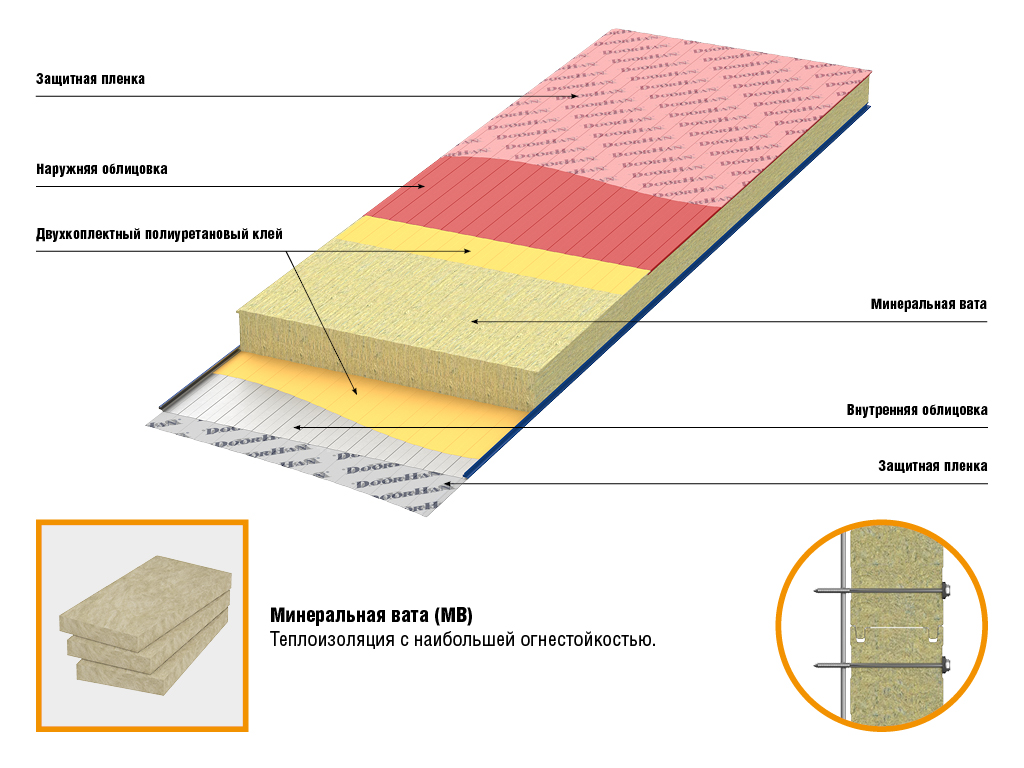

Конструкция
Стеновая сэндвич-панель
Тип покрытия
Вид профиля сэндвич-панелей
 |
 |
 |
|

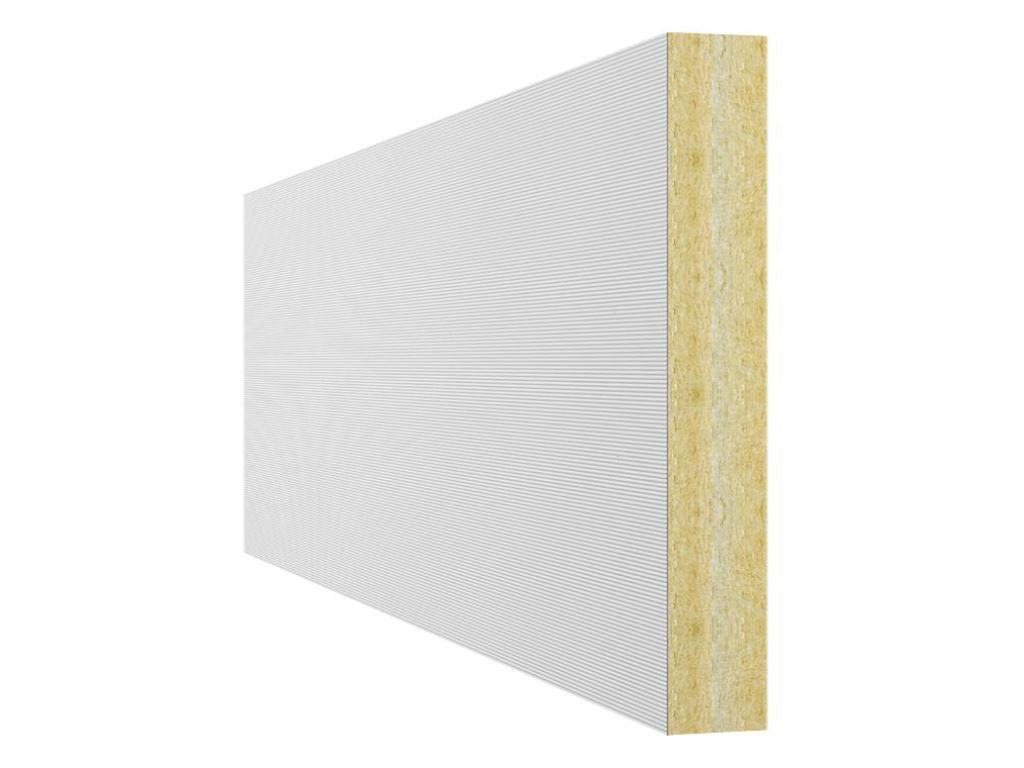

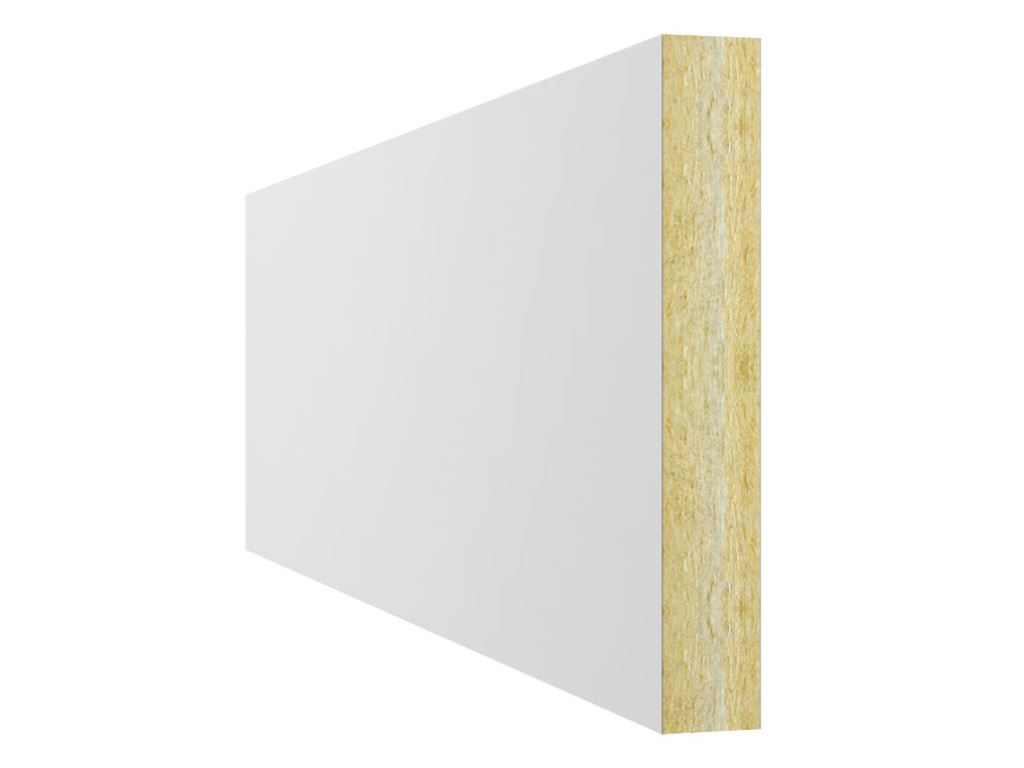

Гладкая
|
Микроволна
|

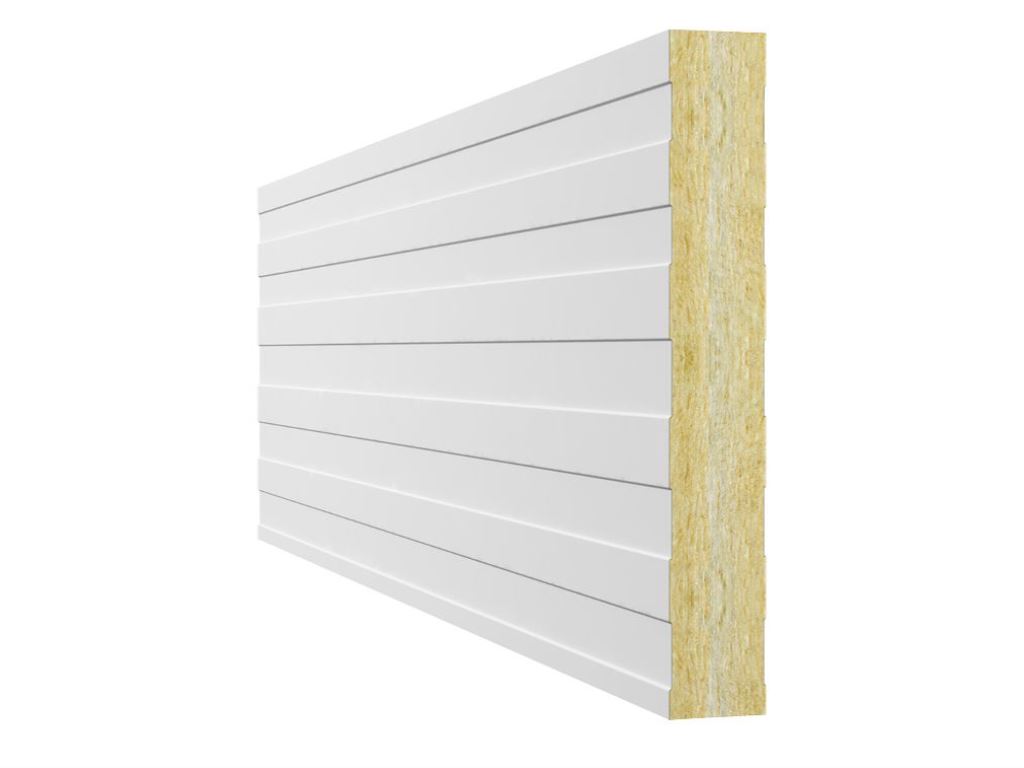

Трапеция
|

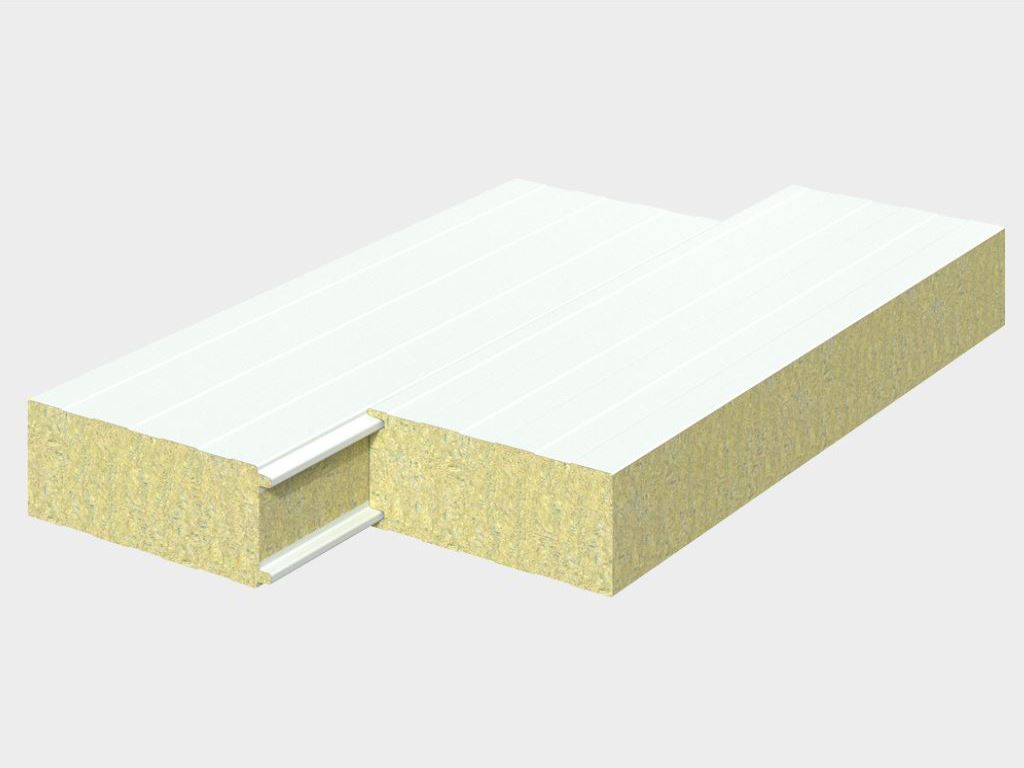

Вид замка сэндвич-панелей

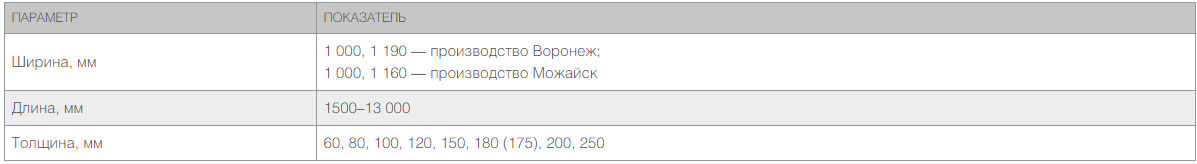

Таблица размеров

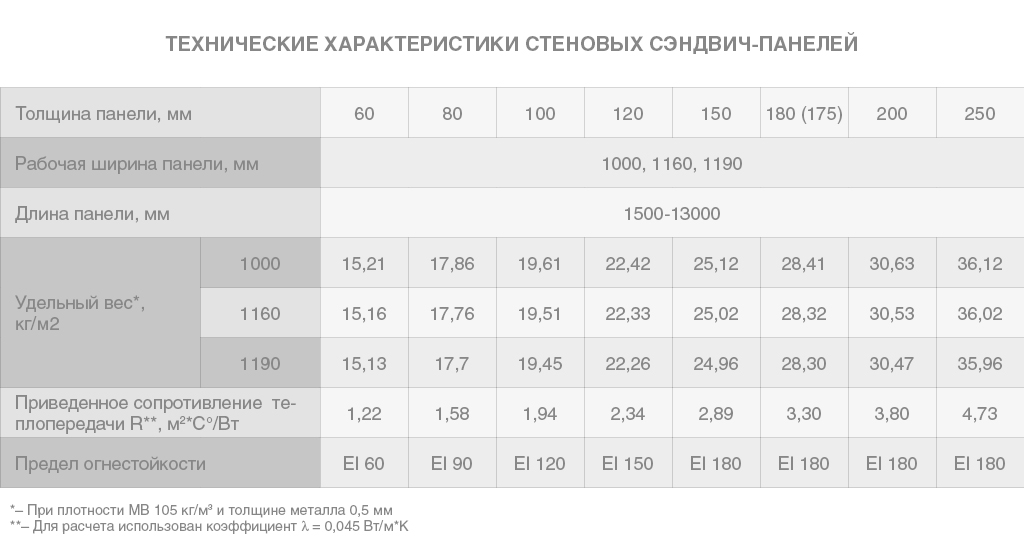

Технические характеристики стеновых сэндвич-панелей
Загрузка стеновых сэндвич-панелей в автомобильный транспорт
Прочие характеристики

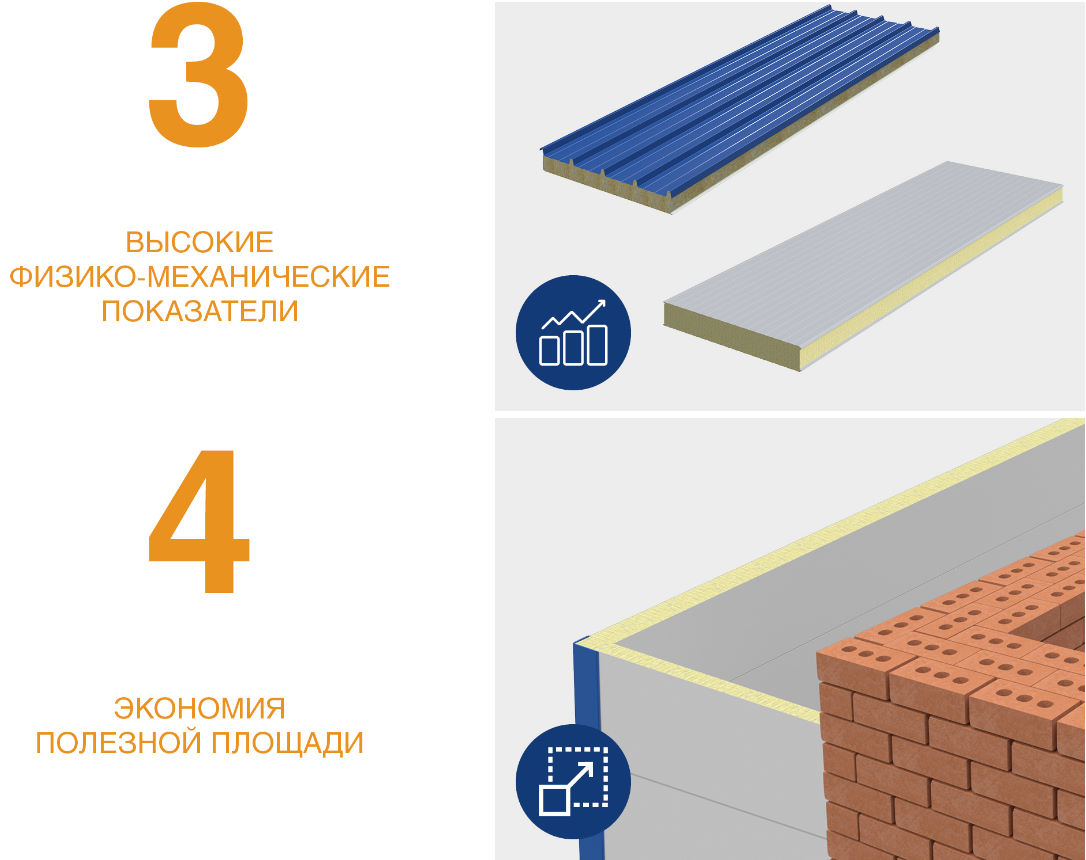

Трехслойные стеновые сэндвич-панели DoorHan — это высокоэффективные строительные материалы, которые сочетают в себе функционал ограждения и утепления для зданий различного назначения. Производство строительных сэндвич-панелей DoorHan оснащено современными технологическими линиями, позволяющими выпускать панели непрерывным потоком в автоматическом режиме с изоляционным сердечником из конструкционной минеральной ваты. В производстве строительных сэндвич-панелей DoorHan используется только качественное сырье. Все материалы предварительно проходят входной контроль на соответствие параметрам, предъявляемым к исходному сырью.

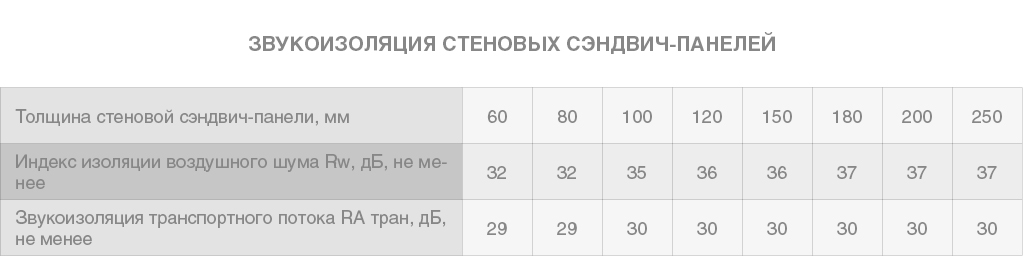

Звукоизоляция стеновых сэндвич-панелей
Для оценки параметра звукоизоляции ограждающих конструкций используются индексы: изоляции воздушного шума (Rw, дБ), приведенного уровня шума (Lnw, дБ) и звукоизоляции (RА тран, дБА). Порядок расчета и нормируемые параметры перечисленных индексов регламентируются СП 51.1330.2011 «Защита от шума», СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий», ГОСТ 27296-87 «Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения».

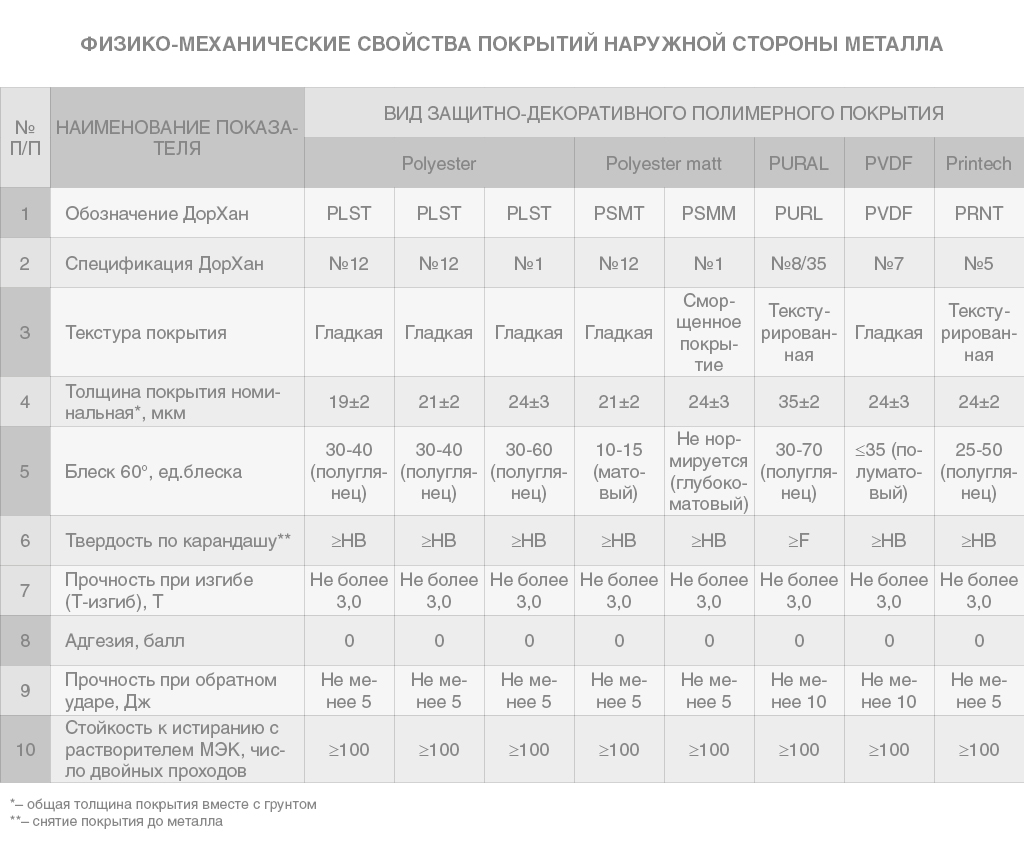

Физико-механические свойства покрытий наружной стороны металла
Вид полимерных покрытий: Polyester (PLST) – самый экономичный вариант. Полиэстер выдерживает умеренное формование и имеет удовлетворительную стойкость к погодным условиям и коррозии. Pural (PURL) – тип покрытия на основе полиуретана с добавлением полиамида. Обладает хорошей стойкостью к погодным условиям и формованию, а также отличной стойкостью к коррозии. Пурал имеет легкую структуру, хорошо выдерживает механический износ и ультрафиолетовое облучение. PVDF (PVDF) – фторосодержащий полимер. Обладает прекрасной коррозионной стойкостью, отличной стойкостью к ультрафиолетовому облучению, легко формуется и очищается. Printech (PRNT) – окрашенный стальной лист с рисунком (технология фото-офсет). Помимо отличного внешнего вида, Printech является крайне устойчивым материалом.

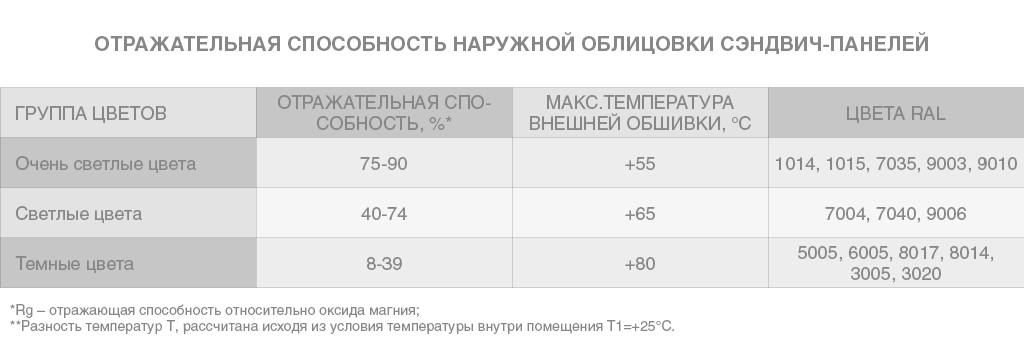

Отражательная способность наружной облицовки сэндвич-панелей

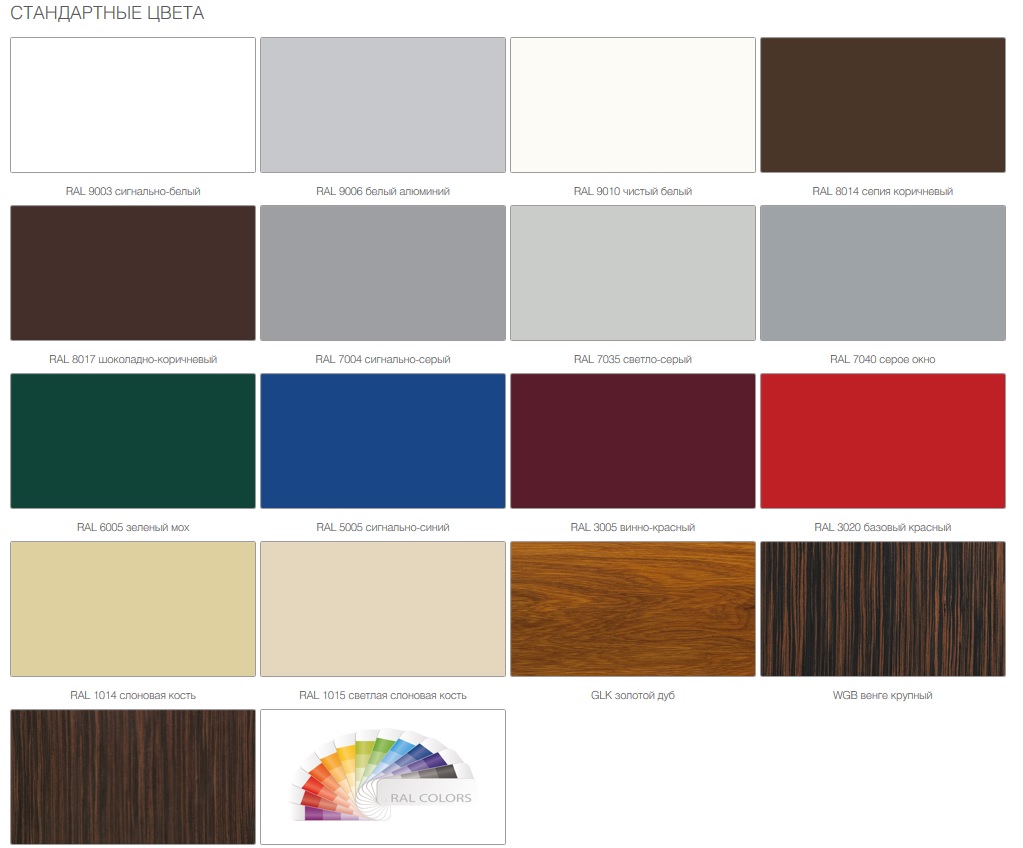

При выборе цвета сэндвич-панелей рекомендуется учитывать влияние цвета на отражательную способность поверхностей. Между цветом и отражательной способностью существует прямая зависимость: темные поверхности больше нагреваются в летнее время, что приводит к деформациям облицовок. Чтобы избежать последствий тепловой деформации (вздутие внешней обшицовка, образование поперечных складок и тд), рекомендуется отдавать предпочтение цветам с высоким уровнем отражательной способности, таким как RAL 9003, RAL 9006, RAL1015, RAL1015, RAL9010 и тд.

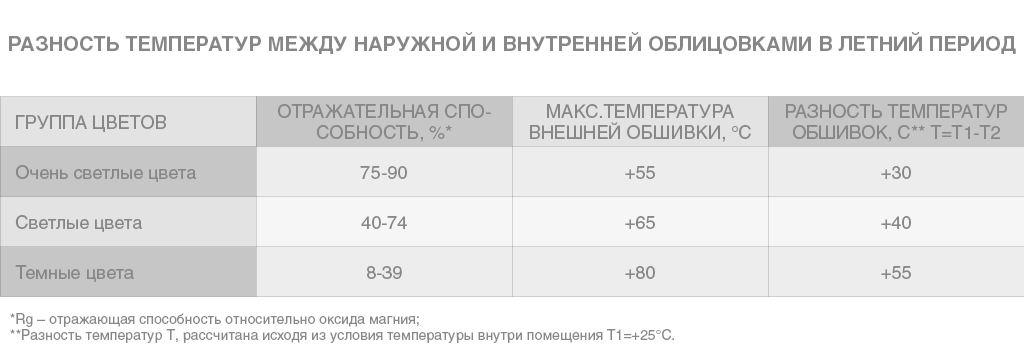

Разность температур между наружной и внутренней облицовками в летний период
Максимально допустимая длина пролета при неразрезной схеме крепления стеновых сэндвич-панелей в зависимости от цвета обшивки

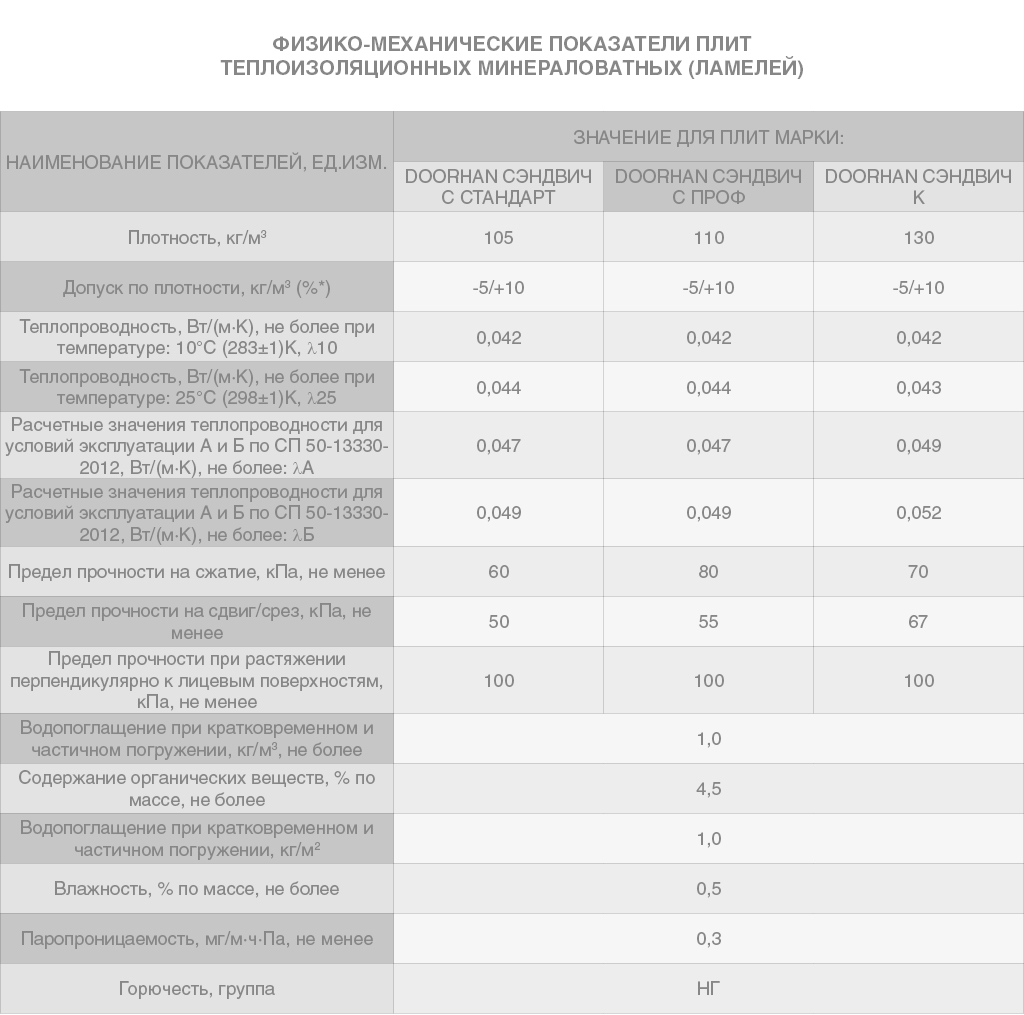

Физико-механические показатели плит теплоизоляционных минераловатны

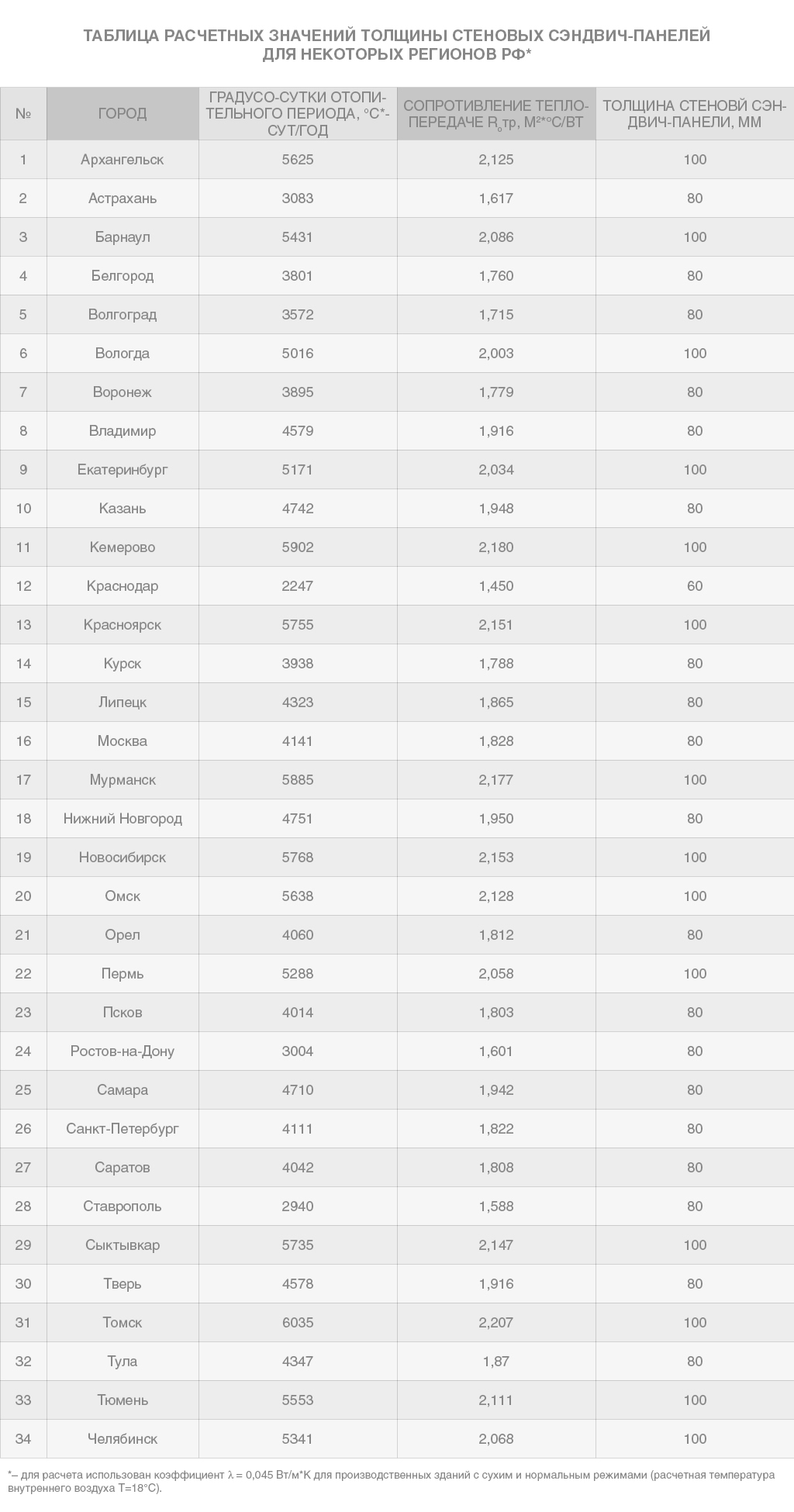

Расчетные значения тощин стеновых сэндвич-панелей для некоторых регионов РФ Строительные сэндвич-панели DoorHan с утеплителем из минераловатных плит DoorHan марки «Сэндвич С стандарт» обеспечивают высокое качество теплоизоляции здания и, с точки зрения энергетической эффективности, превосходят по показателям многие строительные материалы, в том числе кирпич и ячеистый бетон. Утеплитель DoorHan обладает высокой теплоизолирующей способностью, значительной стойкостью к воздействию высоких температур, а также устойчивостью к воздействию органических веществ. Расчет теплоизоляционных характеристик ограждающих конструкций регламентируется СП 50.13330.2012 «Тепловая защита зданий», СНиП II-3-79* «Строительная теплотехника», СП 23-101-2204 «Проектирование тепловой защиты зданий», СП 131.13330.2012 «Строительная климатология».

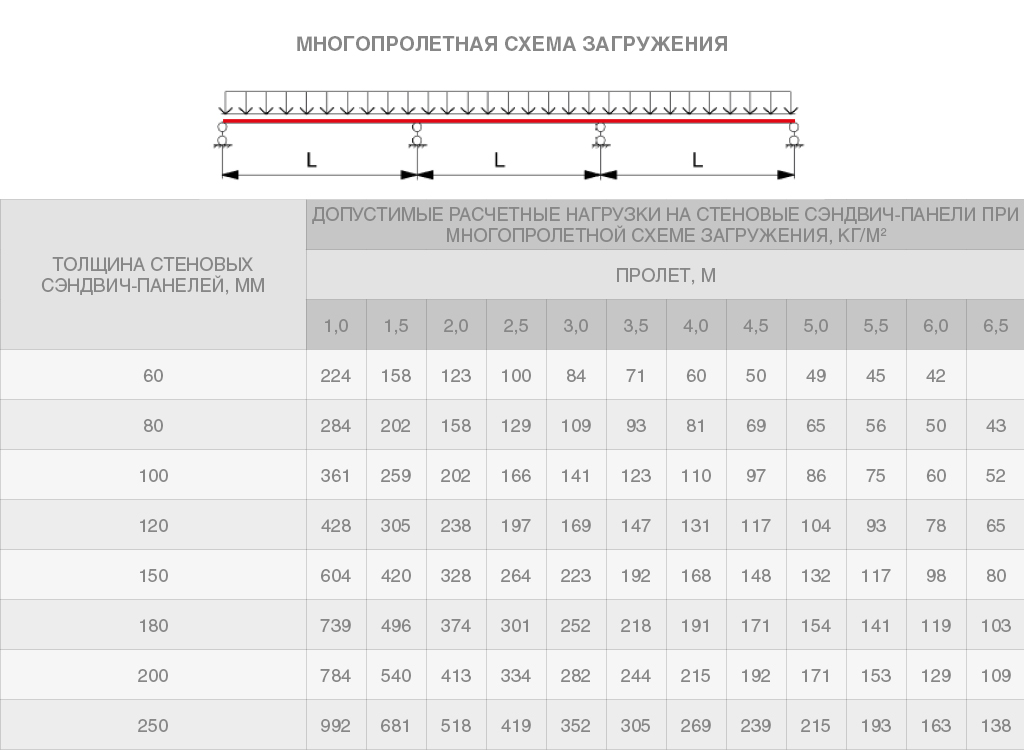

Допустимые расчетные нагрузки на стеновые сэндвич-панели при многопролетной схеме загружения
Примечания:
1. Толщина панелей в таблице приравнена к толщине утеплителя.
2. Толщина металлических облицовок принята 0,5 м.
3. Ширина крайних опор должна быть не менее 50 мм, а промежуточных — не менее 70 мм.
4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки, Т = 55 °С.
5. Допускаемый прогиб — L/20. 6. Плотность утеплителя — 105 кг/м³.

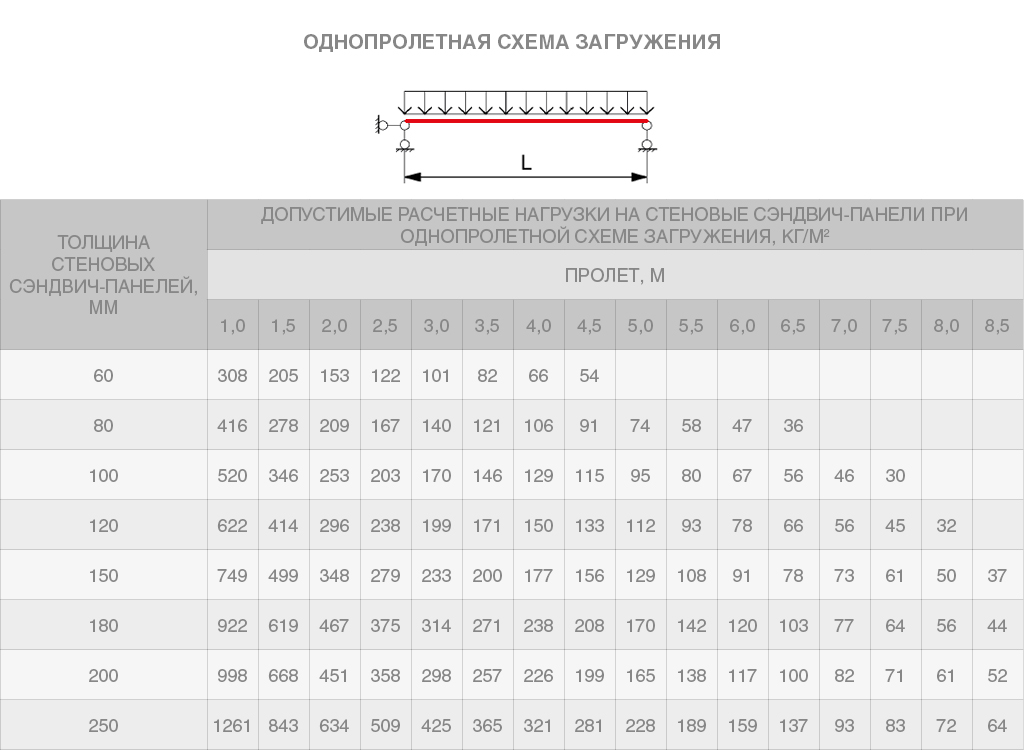

Допустимые расчетные нагрузки на стеновые сэндвич-панели при однопролетной схеме загружения
Примечания:
1. Толщина панелей в таблице приравнена к толщине утеплителя.
2. Толщина металлических облицовок принята 0,5 мм.
3. Ширина крайних опор не должна быть менее 50 мм.
4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки, Т = 55 °С.
5. Допускаемый прогиб — L/200.
6. Плотность утеплителя — 105 кг/м³.

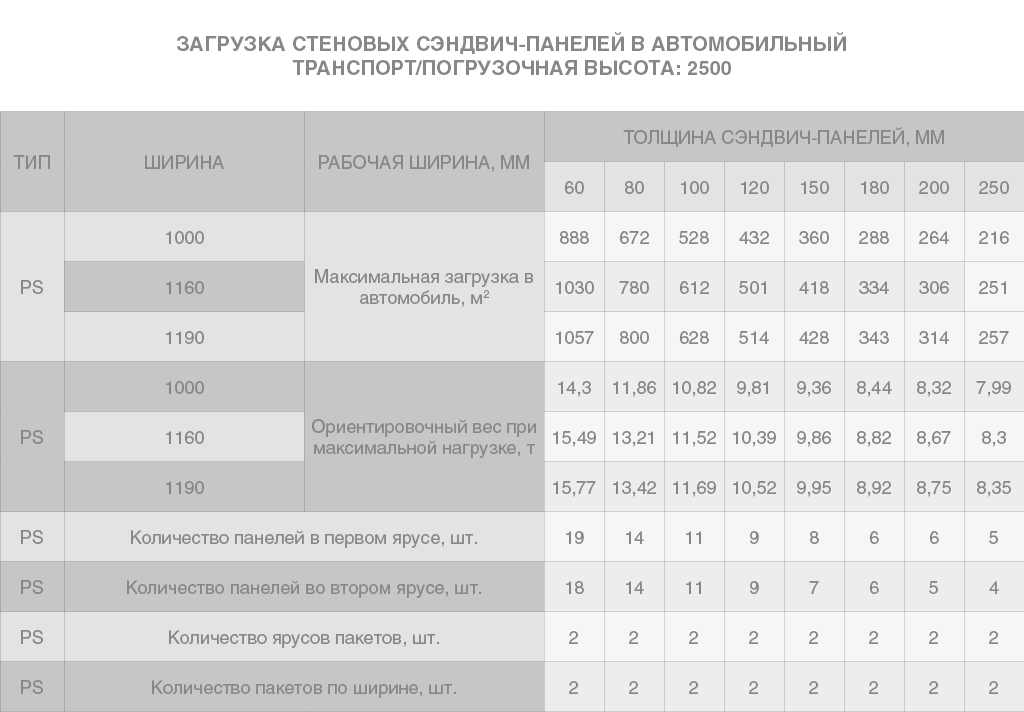

Загрузка стеновых сэндвич-панелей в автомобильный транспорт

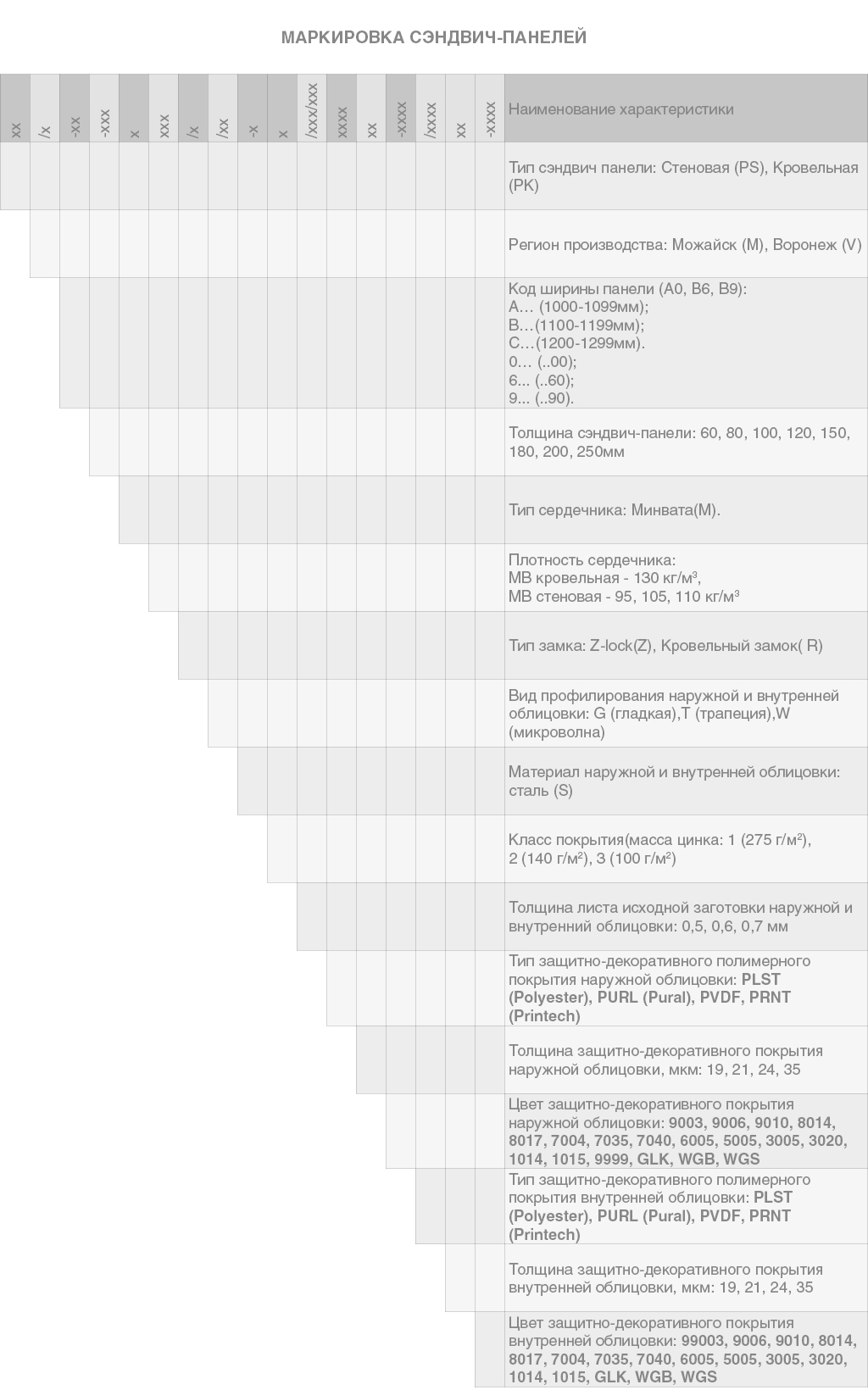

Маркировка сэндвич-панелей
Пример условного обозначения сэндвич-панелей: сэндвич-панель стеновая (PS), производство Можайск (М), шириной 1 000 мм (А0), толщиной 100 мм (10), с утеплителем из теплоизоляционных минераловатных плит марки DoorHan (М), плотностью 105 кг/м³, с замком Z (замок Z-Lock, видимое крепление), вид профилирования наружной облицовки — трапеция (Т), вид профилирования внутренней облицовки — гладкая (G), материал облицовки – сталь оцинкованная (S), класс цинка 2 — 140 г/м² (2), толщиной металла наружной обшивки 0,50 мм (0,50), толщиной металла внутренней обшивки 0,50 мм (0,50), с наружной стороны покрыта защитно-декоративным полимерным покрытием — полиэстер (PLST) с толщиной покрытия 21мкм, в цвете RAL 7024 (7024), с внутренней стороны покрыта защитно-декоративным полимерным покрытием — полиэстер (PLST) с толщиной покрытия 21мкм , в цвете RAL 9002 (9002). PS/M-А0-10M105/Z/TG-S2/0,50/0,50PLST21-7024/PLST21-9002

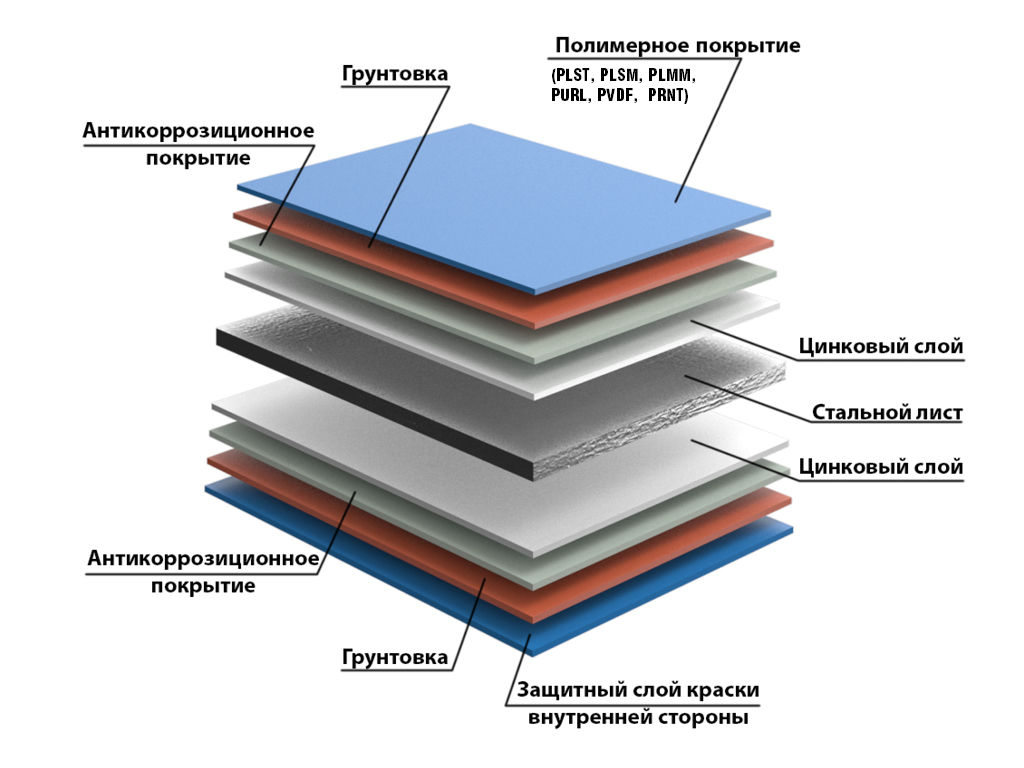

В качестве сырья для изготовления сэндвич-панелей используют холоднокатаную горячеоцинкованную тонколистовую сталь. Для производства строительных сэндвич-панелей применяют сталь толщиной 0,5-0,7 мм с различными видами полимерных покрытий. Покраска рулонной стали выполняется на заводе DoorHan, расположенном в Московской области. Современные автоматические окрасочные линии европейского производства обеспечивают высочайшее качество нанесения покрытия. Возможности производства позволяют изготавливать до 140 тонн окрашенного рулонного металла в сутки. Для покраски оцинкованной рулонной стали используется метод CoilCoating с применением эмалей от ведущих производителей. Работы выполняются в несколько этапов. Сначала полоса металла проходит химическую подготовку к окраске и грунтуется, а уже потом на нее наносится красящее покрытие, которое затем полимеризуется для достижения максимальной прочности и долговечности. При экономичном расходе лакокрасочных материалов данный метод позволяет получить равномерную толщину покрытия, повысить устойчивость покрытия ко всем видам внешнего воздействия (влаге, ультрафиолету, перепадам температур), повысить эксплуатационные качества металла. В качестве сердечника при изготовлении трехслойных сэндвич-панелей применяются минераловатные плиты на основе горных пород базальтовой группы. Минераловатные плиты отличаются неизменно высоким качеством и производятся на современной, высокотехнологичной линии, где в качестве плавильного агрегата для получения расплава используется руднотермическая печь, гарантирующая стабильно высокое качество выпускаемой продукции. Производственная линия обеспечивает выпуск продукции плотностью от 27 до 190 кг/м² и толщиной от 30 до 250 мм. Мощности завода позволяют изготавливать боле 45 000 тонн минераловатного волокна в год. Расплав горных пород базальта (порфирит) является основой минераловатных плит. В процессе производства к волокнам ваты добавляются связующие вещества, обеспечивающие прочность и эластичность ваты, и гидрофобизирующие добавки, в результате чего капли воды не проникают вглубь материала и газообмен не нарушается. В состав завода входит лаборатория контроля и испытаний, оборудованная самыми современными измерительными приборами. Высокий контроль качества позволяет выпускать минераловатные плиты с физико-механическими свойствами, отвечающими всем требованиям при производстве сэндвич-панелей. В качестве связующего звена между сердечником и металлом облицовок строительных сэндвич-панелей применяется двухкомпонентная композиция из полиола и изоцианата. Компонент А — это синтезированная жидкость, не содержащая разрушающих озоновый слой веществ, которая при реакции с компонентом В создает высоко-реактивный вспененный адгезив. Он идеально подходит для непрерывного производства сэндвич-панлей со стальными обшивками и минераловатным сердечником. Применяемый клей обеспечивает прочность соединения облицовок с утеплителем не ниже прочности утеплителя при разрыве. Прочность клеевого соединения на образцах «сталь-сталь» при отрыве не менее 1,0 МПа.
Условия эксплуатации
Общие рекомендации по обслуживанию панелей
- В процессе эксплуатации конструкций, состоящих из сэндвич-панелей, необходимо регулярно проверять внешним осмотром (не реже 1 раза в 6 месяцев — весной и осенью) состояние панелей, фасонных элементов, их креплений и герметичность примыканий.
- Сильно загрязненные места следует промыть разбавленным мыльным раствором или раствором бытового моющего средства типа «тайд» (1/3 колпачка средства на 4 л воды), а затем моющие средства должны быть тщательно смыты проточной водой.
- Загрязнение наружных поверхностей панелей шпаклевкой, маслом, жиром, смолой, компонентами мастик и другими подобными веществами можно удалить с помощью мягкой ткани, пропитанной уайтспиритом. При этом следует обработать только загрязненную область, а вслед за этим, произвести очистку с помощью моющего средства и тщательно промытьповерхность водой.
- Возможные повреждения, образовавшиеся при монтаже, а также другие повреждения покрытия, восстанавливаются с помощью ремонтной краски, подходящей для данного типа полимерного покрытия. Пригодной ремонтной краской для полимерных покрытий PURAL, PVDF является акриловая краска Plaston на основе растворителя.
- Ремонт покрытия необходимо производить в кратчайшее время после повреждения, так как в этом случае исключается его дальнейшее развитие и коррозия металлического основания.
- Если царапина не затрагивает цинковое покрытие, то достаточно нанести один слой краски, а если царапина доходит до металла, то окраску следует производить в два слоя и использованием грунтовки.
- Перед окраской необходимо удалить ржавчину в царапине и очистить уайтспиритом поврежденный участок. Краску необходимо наносить только по местам повреждений, стараться искусственно не расширить зону ремонта, так как это может привести к образованию заметной разницы цвета.
Порядок замены стеновых сэндвич-панелей при вертикальной раскладке
1. Определить количество вышедших из строя стеновых панелей.
2. Демонтировать вышедшие из строя стеновые сэндвич-панели. Там, где необходимо, демонтировать нащельники. Крепежные самонарезающие винты вывернуть с помощью шуруповерта с обратным реверсом. В случае повреждения только одной стеновой панели, демонтируется поврежденная панель и смежная с ней. Допускается смежную панель не удалять, а отвести ее из плоскости стены на 200 мм со стороны поврежденной панели и закрепить соответствующим образом временными приспособлениями.
3. Смонтировать фрагмент стенового ограждения до оставшихся двух панелей, устанавливая их в соответствии с рекомендациями по монтажу стеновых панелей.
4. Плавным нажатием на вершину угла по всей длине монтируемых панелей привести их в проектное положение.
5. Вернуть отогнутыечасти замков на панелях в исходное положение. В случае необходимости, для обеспечения плотного прилегания вдоль стыков, стянуть металлические облицовки самонарезающими винтами или заклепками с шагом 400 мм.
6. Закрепить панели к несущим конструкциям и установить на место необходимые нащельники.
Порядок замены стеновых сэндвич-панелей при горизонтальной раскладке
- Замена поврежденных стеновых панелей при горизонтальной раскладке происходит аналогично замене поврежденных стеновых панелей при вертикальной раскладке. На последнем этапе совместно вставляются в проектное положение три сэндвич-панели. Смотрите порядок замены поврежденных стеновых сэндвич-панелей при горизонтальной раскладке.
