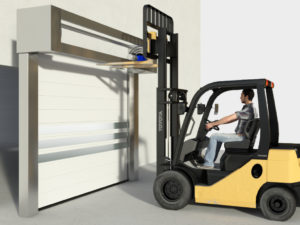

Скоростные спиральные ворота сочетают в себе лучшие качества рулонных ПВХ-ворот и секционных ворот. Они отличаются высокими теплоизоляционными свойствами, простотой монтажа и продуманной многоэтапной системой безопасности. Благодаря высокой скорости работы могут использоваться там, где необходима минимизация времени ожидания: на автомобильных парковках, производственных и складских объектах.

Преимущества:

Легкая и прочная панель;
Оцинкованный и окрашенный каркас имеет высокие антикоррозионные свойства;
Способны выдерживать сильную ветровую нагрузку;
Высокая интенсивность работы.

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

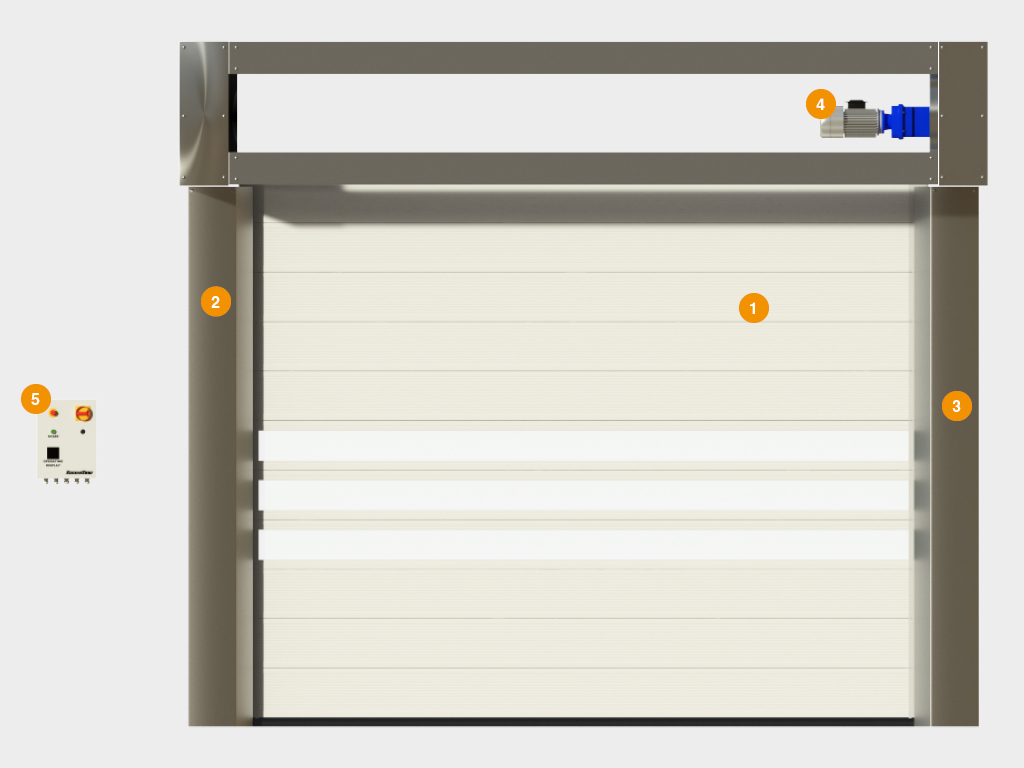

Конструкция

Скоростные спиральные ворота 1

1. Полотно ворот

2. Стойка левая

3. Стойка правая

4. Двигатель

5. Блок управления

Видеообзор

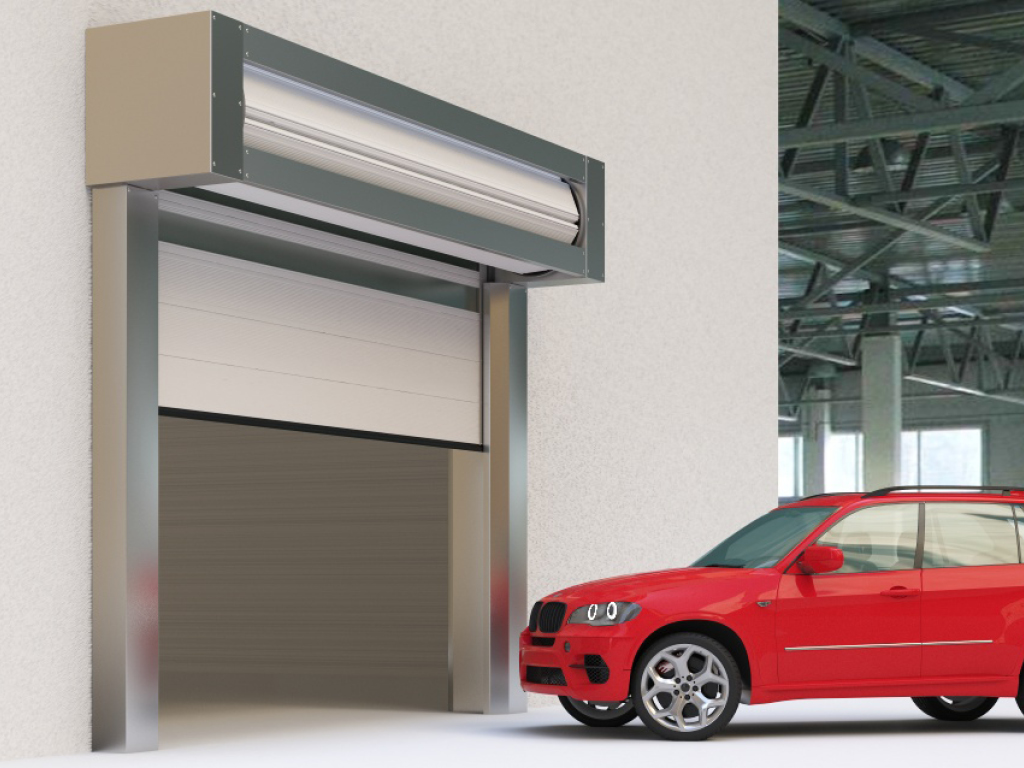

Зона применения

Автомобильные парковки, производственные и складские комплексы.

Дизайн

Дизайн панелей

Волна

Цвета панелей

RAL 9006 (серый)

Скоростные спиральные ворота 5

RAL 9003 (белый)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1 600 до 4 500
Ширина проема, мм	от 1 800 до 5 000
Пристенки, мм	от 350/550 сторона без привода/сторона с приводом
Притолока, мм	700/860 (в зависимости от проема)

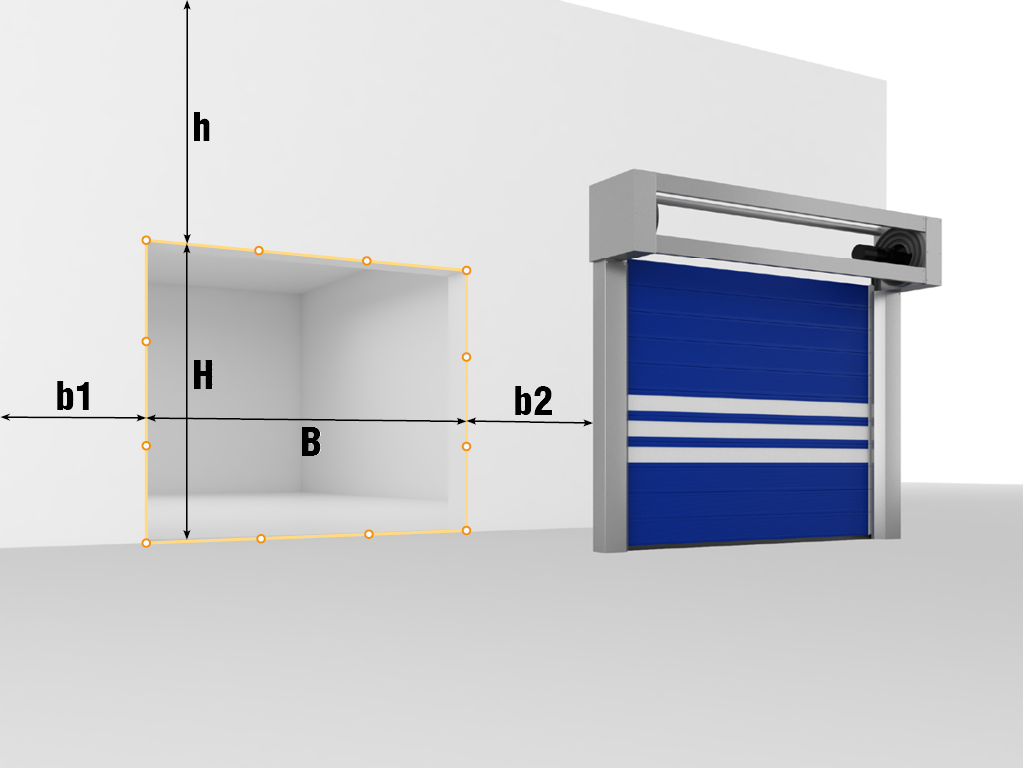

Подготовка строительного объекта

Скоростные спиральные ворота 7

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — притолока (расстояние от верха проема до препятствия).

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.

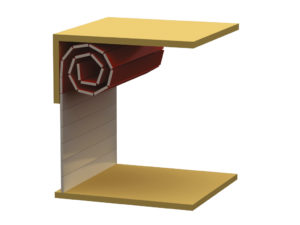

Способы монтажа

Накладной монтаж

Стандартные конструктивные решения

Круглая спираль

Комплектация

Базовая комплектация

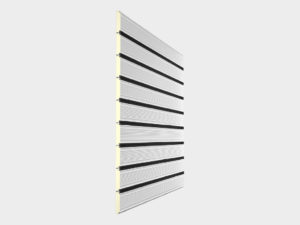

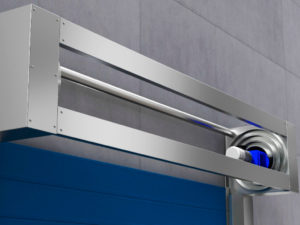

Полотно из сэндвич-панелей толщиной 40 мм Скоростные спиральные ворота 11

Каркас ворот из оцинкованной стали Скоростные спиральные ворота 12

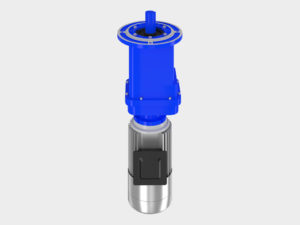

Двигатель

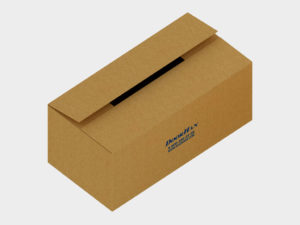

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие Скоростные спиральные ворота 14

Выносные фотоэлементы на столбиках и сигнальные лампы

Дополнительная комплектация

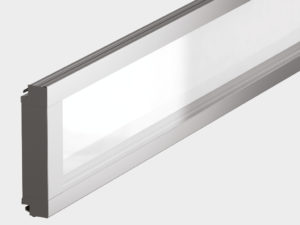

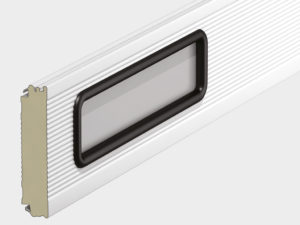

Прозрачное окно Скоростные спиральные ворота 16

Прозрачная панель

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Скорость открывания, м/с	до 2,5 *	* в зависимости от типа полотна и размера ворот
Скорость закрывания, м/с	0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS3	до 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	свыше 25 м²
Диапазон рабочих температур, °С	от -25 до +45
Уровень теплоизоляции, Вт / м² *°С	0,76
Ресурс, циклов	до 1 500 000 *	* в зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно

Условия эксплуатации

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
