Скоростные рулонные ворота для внутреннего использования из ПВХ

Доставка из Москвы

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и дpугого назначения.

Детали

Срок гарантии

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства ГК DoorHan на срок 2 года с момента приобретения.

197.611
Цена указана с НДС 20%

Описание

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и дpугого назначения. Являются оптимальным решением для установки на внутренние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

Преимущества:

  • Высокая скорость открывания — до 2,0 м/с;
  • Надежная автоматика собственного производства;
  • Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.;
  • Стабильная работа при значительных отрицательных температурах.
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такoе же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
При использовании ворот внутри морозильных камер кожух вала не устанавливается.

Конструкция

Конструкция

Скоростные рулонные ворота для внутреннего использования из ПВХ 1

1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движения полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления
11. Противовес

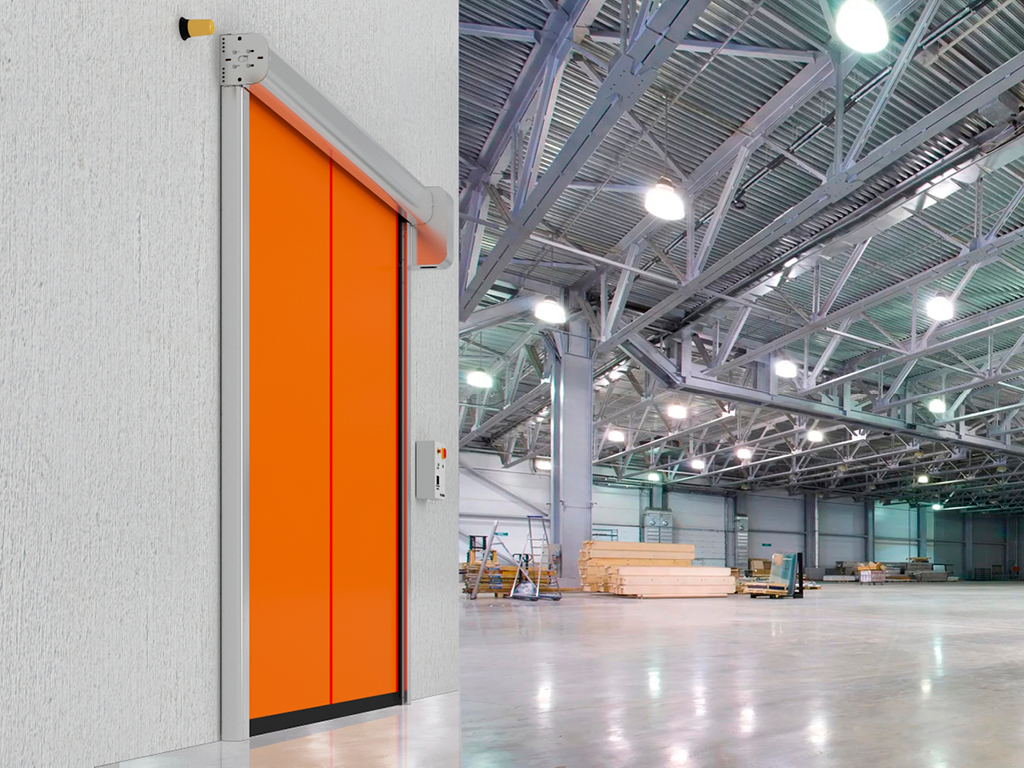

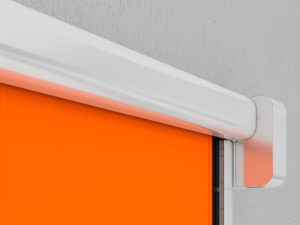

Внешний вид

Скоростные рулонные ворота для внутреннего использования из ПВХ 2

Видеообзор

Зона применения

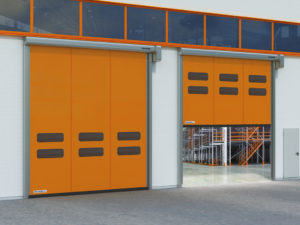

Складские комплексы. Производственные помещения
Складские комплексы. Производственные помещения

Дизайн

Каркас ворот без покраски из оцинкованной стали
Каркас ворот без покраски из оцинкованной стали



RAL 9003 (белый)
RAL 9003 (белый)

RAL 9006 (серебристый)
RAL 9006 (серебристый)

RAL 9005 (черный)
RAL 9005 (черный)

RAL 1013 (жемчужно-белый)
RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)
RAL 6005 (зеленый)

RAL 8017 (коричневый)
RAL 8017 (коричневый)

RAL 3005 (красный)
RAL 3005 (красный)

RAL 5005 (синий)
RAL 5005 (синий)

RAL 7038 (серый)
RAL 7038 (серый)

Цвет полотна

Скоростные рулонные ворота для внутреннего использования из ПВХ 3
RAL 9010 (белый)

Скоростные рулонные ворота для внутреннего использования из ПВХ 4
RAL 5002 (синий)

Скоростные рулонные ворота для внутреннего использования из ПВХ 5
RAL 6026 (зеленый)

Скоростные рулонные ворота для внутреннего использования из ПВХ 6
RAL 9006 (серебристый)

Скоростные рулонные ворота для внутреннего использования из ПВХ 7
RAL 1003 (желтый)

Скоростные рулонные ворота для внутреннего использования из ПВХ 8
RAL 3002 (красный)

Скоростные рулонные ворота для внутреннего использования из ПВХ 9
RAL 2004 (оранжевый)

Таблица размеров

Параметр Показатель
Ширина проема, мм от 1 200 до 5 700
Высота проема, мм от 1 800 до 5 800
Притолока, мм от 450
Пристенки, мм от 225

Подготовка строительного объекта

Скоростные рулонные ворота для внутреннего использования из ПВХ 10

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B — ширина проема (расстояние от левого края до правого края проема).
H — высота проема (расстояние от пола до верха проема).
h  — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

Способы монтажа

Скоростные рулонные ворота для внутреннего использования из ПВХ 11
Накладной монтаж скоростных воpот

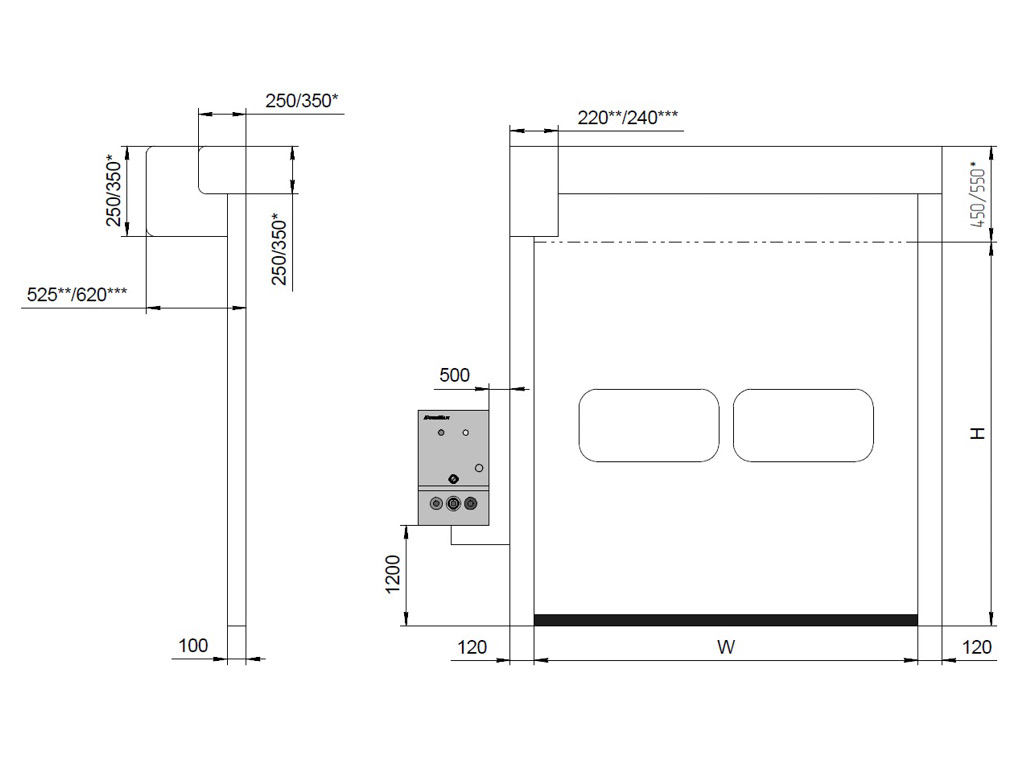

Стандартные конструктивные решения

Скоростные рулонные ворота для внутреннего использования из ПВХ 12
Привод сбоку

Параметры скоростных рулонных ворот данного типа

Условное обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 1 600 до 5 700
H, мм Высота проема от 1 800 до 5 800



Скоростные рулонные ворота для внутреннего использования из ПВХ 13
Привод спереди

Параметры скоростных рулонных ворот данного типа

Условное обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 1 600 до 5 700
H, мм Высота проема от 1 800 до 5 800

Базовая комплектация

Скоростные рулонные ворота для внутреннего использования из ПВХ 14
Стойки и короба из оцинкованной стали
Скоростные рулонные ворота для внутреннего использования из ПВХ 15
Вал из оцинкованной стали диаметром 90/130 мм
Скоростные рулонные ворота для внутреннего использования из ПВХ 16
Направляющие из экструдированного полиэтилена
Скоростные рулонные ворота для внутреннего использования из ПВХ 17
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м²
Скоростные рулонные ворота для внутреннего использования из ПВХ 18
Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты — IP54
Скоростные рулонные ворота для внутреннего использования из ПВХ 19
Фотоэлементы, устанавливленные на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании
Скоростные рулонные ворота для внутреннего использования из ПВХ 20
Выносные фотоэлементы на столбиках и сигнальные лампы

Дополнительная комплектация

Скоростные рулонные ворота для внутреннего использования из ПВХ 21
Корпус блока управления из нержавеющей стали AISI304
Скоростные рулонные ворота для внутреннего использования из ПВХ 22
Подогрев привода и стоек
Скоростные рулонные ворота для внутреннего использования из ПВХ 23
При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса





Технические характеристики

Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS1 (до 82) для ворот 6 000 × 6 000 мм
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот 5 000 × 5 000 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот 3 000 × 3 000 мм
Скорость открывания, м/с 2,0 ворота до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 ворота до 5 000 × 5 000 мм
Скорость открывания, м/с 1,0 ворота до 6 000 × 6 000 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С от -30 до +50 при использовании системы обогрева стоек и привода; при эксплуатации в температурном режиме -16…-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции; опция «Профиль безопасности» недоступна
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В / 50 Гц однофазное
Напряжение питания, В 380 В / 50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации

Условия эксплуатации

Сопротивление ветровой нагрузке приведено для ворот серии SpeedRoll, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрываие ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Функция самовосстановления полотна в направляющих служит для работы ворот в аварийных условиях, например, в случае непреднамеренного наезда транспортом, и не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот, из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.

Упаковка

Упаковка в дерево Характеристики упаковки
Состав пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм зависит от длины составных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730

Гарантия

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Чертежи и инструкции

SDO подготовка строительного объекта 1.5 кВт PEСкоростные рулонные ворота SPEEDROLL SDO (привод сбоку)

Скоростные рулонные ворота SPEEDROLL SDO (привод спереди)

Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод сбоку)

Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод спереди)

Скоростные рулонные ворота SPEEDROLL SDO (привод сбоку) с автоматикой DOORHAN SERVO 1,5 кВт

Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод сбоку) с автоматикой DOORHAN SERVO 1,5 кВт

Ворота рулонные скоростные SPEEDROLL SDO (для наружного использования)

Блок управления GfA

Блок управления BMP

Блок управления DOORHAN

Блок управления DOORHAN SERVO
