Скоростные рулонные ворота для наружного использования

Доставка из Москвы

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения. Обладают высокой скоростью открывания и надежной автоматикой собственного производства.

Детали

210.762
Цена указана с НДС 20%

Описание

Скоростные рулонные ворота серии SPEEDROLL SDO предназначены для установки на внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

Преимущества:

  • Высокая скорость открывания — до 2,0 м/с;
  • Надежная автоматика собственного производства;
  • Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.;
  • Стабильная работа при значительных отрицательных температурах;
  • Комплекс устройств безопасности в базовой комплектации.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Внешний вид

Скоростные рулонные ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения

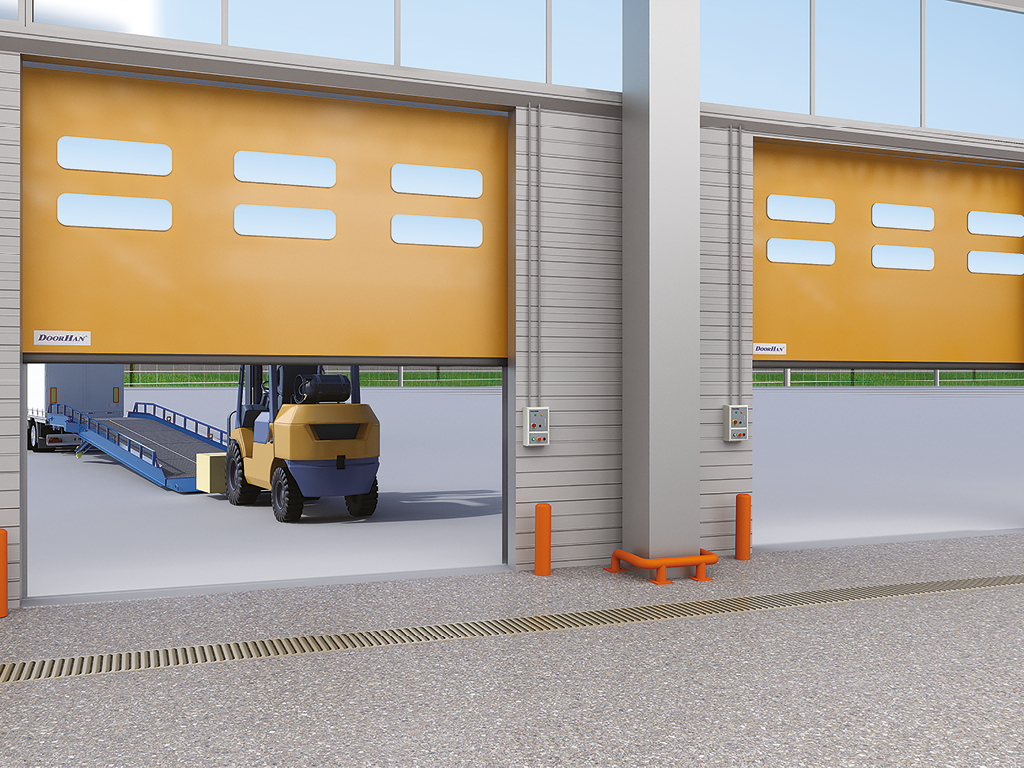

Скоростные рулонные ворота для наружного использования 1

Зона применения

Скоростные рулонные ворота для наружного использования 2
Складские комплексы. Промышленные объекты

Дизайн

Каркас ворот без покраски из оцинкованной стали
Каркас ворот без покраски из оцинкованной стали



RAL 9003 (белый)
RAL 9003 (белый)

RAL 9006 (серебристый)
RAL 9006 (серебристый)

RAL 9005 (черный)
RAL 9005 (черный)

RAL 1013 (жемчужно-белый)
RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)
RAL 6005 (зеленый)

RAL 8017 (коричневый)
RAL 8017 (коричневый)

RAL 3005 (красный)
RAL 3005 (красный)

RAL 5005 (синий)
RAL 5005 (синий)

RAL 7038 (серый)
RAL 7038 (серый)

Цвет полотна

Скоростные рулонные ворота для наружного использования 3
RAL 9010 (белый)

Скоростные рулонные ворота для наружного использования 4
RAL 5002 (синий)

Скоростные рулонные ворота для наружного использования 5
RAL 6026 (зеленый)

Скоростные рулонные ворота для наружного использования 6
RAL 9006 (серебристый)

Скоростные рулонные ворота для наружного использования 7
RAL 1003 (желтый)

Скоростные рулонные ворота для наружного использования 8
RAL 3002 (красный)

Скоростные рулонные ворота для наружного использования 9
RAL 2004 (оранжевый)

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина проема, мм от 1 200 до 5 700
Высота проема, мм от 1 800 до 5 800
Притолока, мм от 450
Пристенки, мм от 225

Конструкция

Скоростные рулонные ворота для наружного использования 10

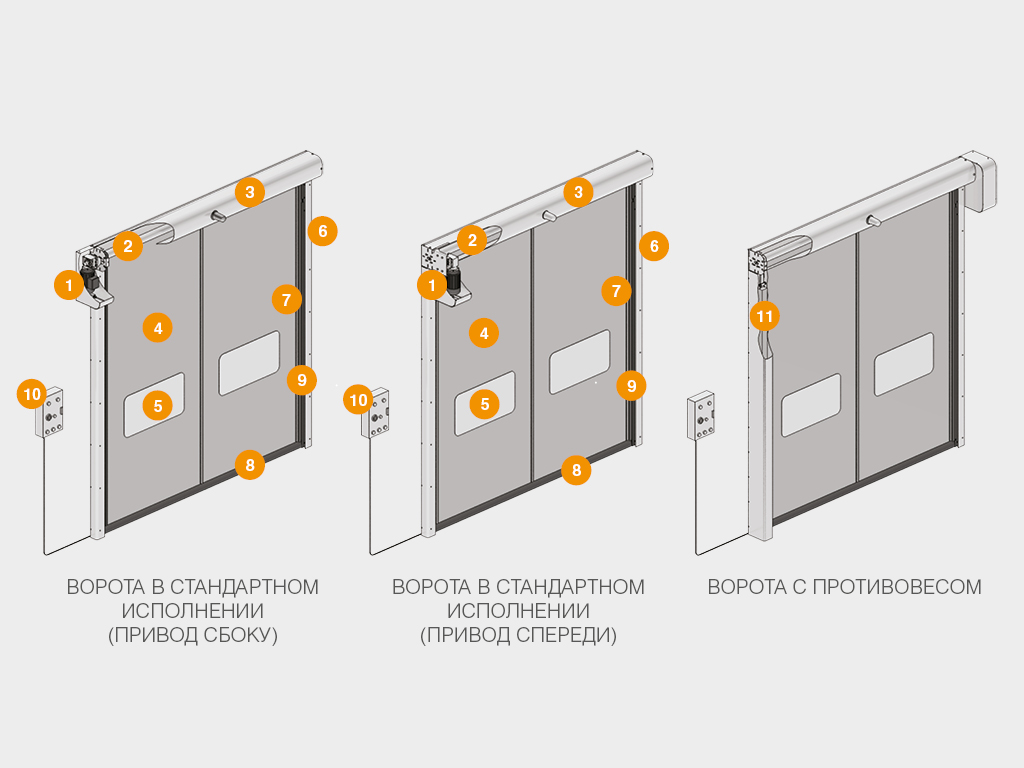

1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движения полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления
11. Противовес

Подготовка строительного объекта

Скоростные рулонные ворота для наружного использования 11

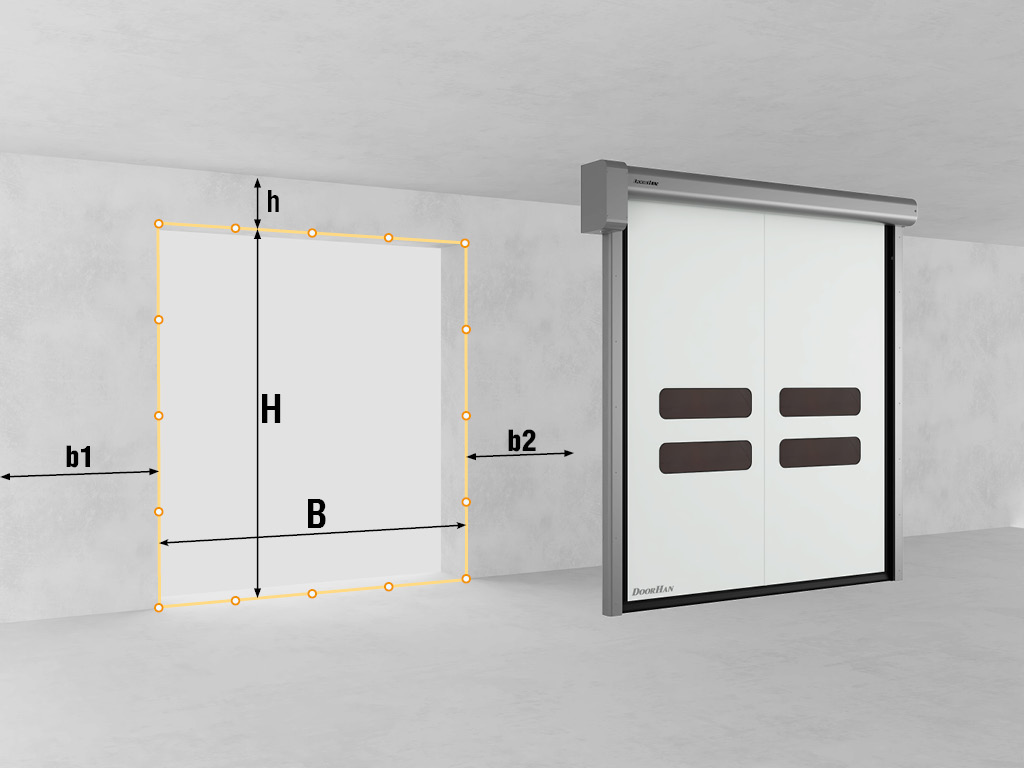

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B — ширина проема (расстояние от левого края до правого края проема).
H — высота проема (расстояние от пола до верха проема).
h  — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

Способы монтажа

Скоростные рулонные ворота для наружного использования 12

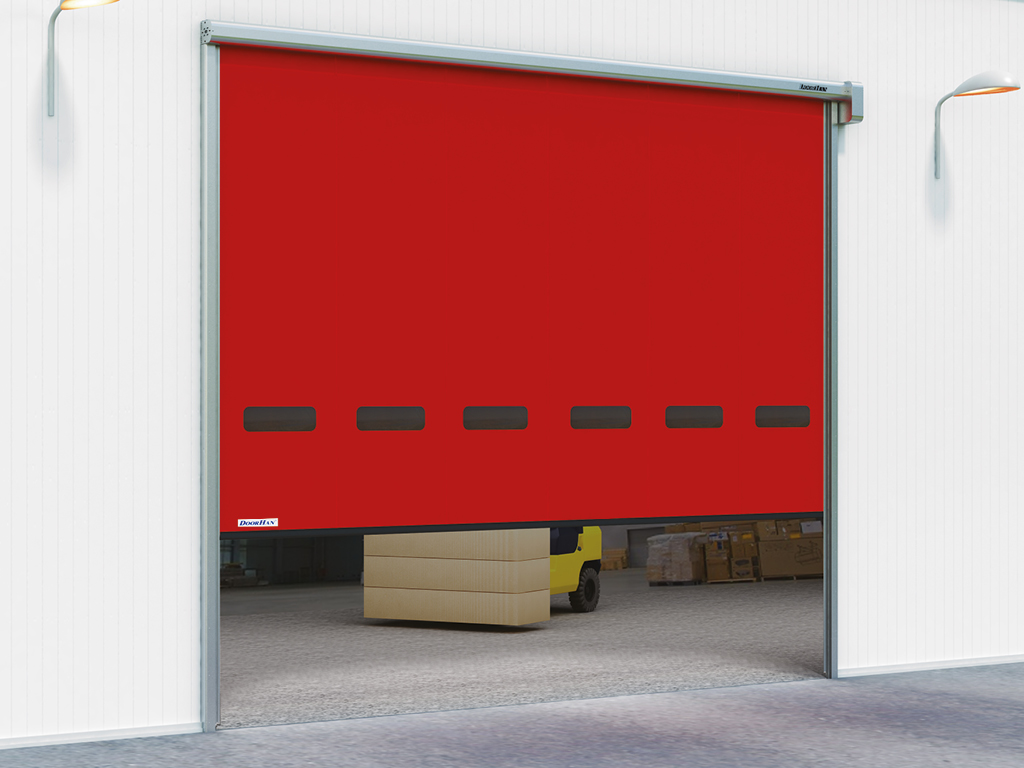

Накладнoй монтаж скоростных ворот

Стандартные конструктивные решения

Скоростные рулонные ворота для наружного использования 13

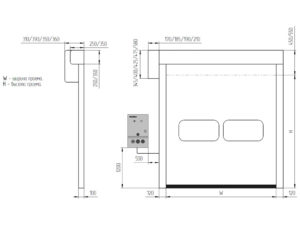

Общий вид ворот с приводом сбоку (привод слева / привод справа)

Параметры скоростных рулонных ворот данного типа

Условное обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 1 600 до 5 700
H, мм Высота проема от 1 800 до 5 800
Скоростные рулонные ворота для наружного использования 14

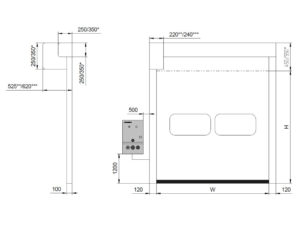

Общий вид ворот с приводом спереди (спереди слева / спереди справа)

Параметры скоростных рулонных ворот данного типа

Условное обозначение, наименование параметра Расчетная формула
B, мм Ширина проема от 1 600 до 5 700
H, мм Высота проема от 1 800 до 5 800

Комплектация

Базовая комплектация

Скоростные рулонные ворота для наружного использования 15

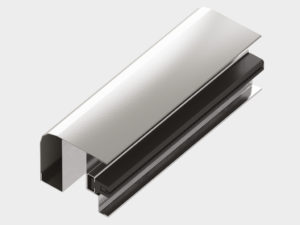

Стойки и короба из оцинкованной стали
Скоростные рулонные ворота для наружного использования 16

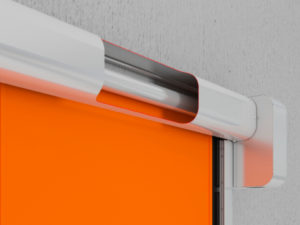

Вал из оцинкованной стали диаметром 90/130 мм
Скоростные рулонные ворота для наружного использования 17

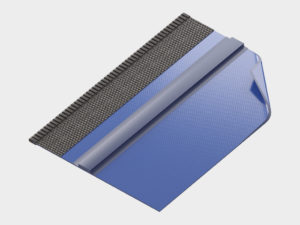

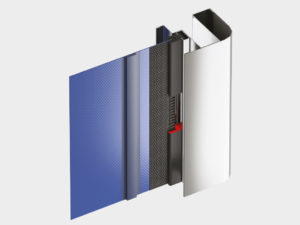

Направляющие из экструдированного полиэтилена
Скоростные рулонные ворота для наружного использования 18
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м²
Скоростные рулонные ворота для наружного использования 19

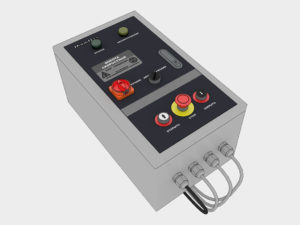

Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты — IP54
Скоростные рулонные ворота для наружного использования 20

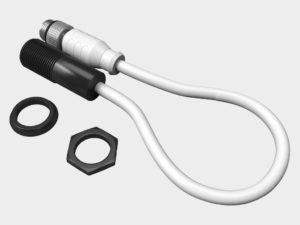

Фотоэлементы, устанавливленные на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании
Скоростные рулонные ворота для наружного использования 21

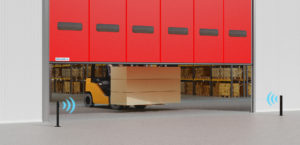

Выносные фотоэлементы на столбиках и сигнальные лампы

Дополнительная комплектация

Скоростные рулонные ворота для наружного использования 22
Корпус блока управления из нержавеющей стали AISI304
Скоростные рулонные ворота для наружного использования 23
Подогрев привода и стоек
Скоростные рулонные ворота для наружного использования 24

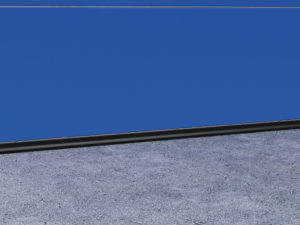

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса





Технические характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Ветровая нагрузка, км/ч CLASS3 (до 120) для ворот до 3 000 × 3 000 мм
Ветровая нагрузка, км/ч CLASS2 (до 90) для ворот до 5 000 × 5 000 мм
Ветровая нагрузка, км/ч CLASS1 (до 82) для ворот до 6 000 × 6 000 мм
Скорость открывания, м/с 2,0 для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 для ворот до 5 000 × 5 000 мм
Скорость открывания, м/с 1,0 для ворот до 6 000 × 6 000 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С -30…+50 при использовании системы подогрева стоек и привода; при эксплуатации в температурном режиме -16…-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции: опция «Профиль безопасности» недоступна
Мощность, Вт 1 500
Класс защиты IP IP54 концевые положения отслеживаются энкодером
Напряжение питания, В 220 В/50 Гц однофазное
Напряжение питания, В 380 В/50 Гц трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 зависит от условий эксплуатации

Условия эксплуатации

Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как:
— здания, расположенные на морских побережьях или в горах;
— многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов;
— производства с мощной приточно-вытяжной вентиляцией;
— в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Для ворот, установленных снаружи здания и использующихся при температурах ниже -15 °C, не допускается эксплуатация полотна с окнами.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.

Упаковка

УПАКОВКА В ДЕРЕВО ХАРАКТЕРИСТИКИ УПАКОВКИ
Состав упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами
Длина, мм зависит от длины соcтавных частей ворот
Ширина, мм от 640 до 705
Высота, мм от 480 до 730

Гарантия

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Чертежи и инструкции

SDO подготовка строительного объекта 1.5 кВт PEСкоростные рулонные ворота SPEEDROLL SDO (привод сбоку)

Скоростные рулонные ворота SPEEDROLL SDO (привод спереди)

Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод сбоку)

Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод спереди)

Скоростные рулонные ворота SPEEDROLL SDO (привод сбоку) с автоматикой DOORHAN SERVO 1,5 кВт

Схема установки скоростных рулонных ворот SPEEDROLL SDO (привод сбоку) с автоматикой DOORHAN SERVO 1,5 кВт

Ворота рулонные скоростные SPEEDROLL SDO (для наружного использования)

Блок управления GfA

Блок управления BMP

Блок управления DOORHAN

Блок управления DOORHAN SERVO





Паспорта и сертификаты

Сертификат соответствия (скоростные ворота)

Паспорт на скоростные рулонные ворота

Сертификат соответствия (блоки управления)
