Шторы противодымные с пределом огнестойкости E60 и E120

Доставка из Москвы

Противодымные шторы применяются в момент возникновения пожара для разделения помещений и блокировки потоков дыма, ядовитых продуктов горения, угарных газов и теплового излучения, а также для направления дыма к системам дымоудаления. Специальный состав полотна обеспечивает надежность изделия в критической ситуации. Устанавливаются в промышленных и складских помещениях, парковках, жилых, спортивно-развлекательных и торговых комплексах. Чертежи противодымных штор, инструкции по монтажу приложены под описанием. Купить противодымные шторы Вы сможете набрав наших менеджеров. Цена рассчитывается в зависимости от размеров изделия.

Детали

130.000
Цена указана с НДС 20%

Описание

Противодымные шторы применяются в момент возникновения пожара для разделения помещений и блокировки потоков дыма, ядовитых продуктов горения, угарных газов и теплового излучения, а также для направления дыма к системам дымоудаления. Специальный состав полотна обеспечивает надежность изделия в критической ситуации. Устанавливаются в промышленных и складских помещениях, парковках, жилых, спортивно-развлекательных и торговых комплексах. Чертежи противодымных штор, инструкции по монтажу приложены под описанием. Купить противодымные шторы Вы сможете набрав наших менеджеров. Цена рассчитывается в зависимости от размеров изделия.

Концерн DoorHan производит погрузку штор на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных штор. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Рекомендуется хранить шторы в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Шторы должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Зона применения

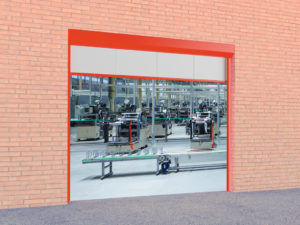

Противодымные шторы устанавливаются в паркингах и промышленных помещениях
Противодымные шторы устанавливаются в паркингах и промышленных помещениях

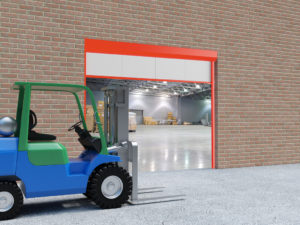

Противодымные шторы устанавливаются в складских, жилых, спортивно-развлекательных и торговых комплексах
Противодымные шторы устанавливаются в складских, жилых, спортивно-развлекательных и торговых комплексах

Преимущества

  • Коррозионная стойкость металлических частей.
    Металлоконструкции шторы изготавливаются из оцинкованной стали, кроме того, они могут быть дополнительно окрашены;
  • Негорючий материал полотна.
    Пропитанная специальным составом высокотемпературная ткань блокирует потоки дыма и ядовитые продукты горения при возникновении пожара;
  • Надежная защита зданий с повышенными требованиями к пожарной безопасности. Установка противодымных штор позволяет в случае пожара направить дым к системам дымоудаления и способствует безопасной эвакуации людей;
  • Надежная герметизация проема. Стальные направляющие из специальных гнутых профилей и утяжелитель полотна, который полностью соприкасается с полом при опущенном полотне, исключают зазоры между полотном и закрываемым проемом, обеспечивая надежную герметизацию помещения;
  • Минимальные сроки производства.
    Все комплектующие для противдымных штор изготавливаются на собственном заводе концерна в Москве, что гарантирует оптимальные сроки производства продукции;
  • Быстрый расчет стоимости.
    Мы предлагаем оперативный предварительный расчет стоимости изделия, изготовленного по индивидуальным размерам заказчика;
  • Сертификация ISO 9001. Все заводы МК DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.

Дизайн

Тип поверхности металлоконструкций

Шторы противодымные с пределом огнестойкости E60 и E120 1
Гладкая

Цвета металлоконструкций

Шторы противодымные с пределом огнестойкости E60 и E120 2
Без покраски оцинкованная сталь

Шторы противодымные с пределом огнестойкости E60 и E120 3
RAL 8014 (коричневый)

Шторы противодымные с пределом огнестойкости E60 и E120 4
RAL 7004 (серый)

Шторы противодымные с пределом огнестойкости E60 и E120 5
RAL 9003 (белый)

Шторы противодымные с пределом огнестойкости E60 и E120 6
RAL 5005 (синий)

Шторы противодымные с пределом огнестойкости E60 и E120 7
RAL 6005 (зеленый)

Шторы противодымные с пределом огнестойкости E60 и E120 8
RAL 3005 (бордовый)

Шторы противодымные с пределом огнестойкости E60 и E120 9
RAL 9006 (серебристый)

Шторы противодымные с пределом огнестойкости E60 и E120 10
RAL 1014 (бежевый)

Шторы противодымные с пределом огнестойкости E60 и E120 11
RAL 3000 (красный)

Шторы противодымные с пределом огнестойкости E60 и E120 12
RAL 7016 (антрацит)

Шторы противодымные с пределом огнестойкости E60 и E120 13
Нестандартный цвет по карте RAL (наценка)



Цвет полотна

Серый
Серый

Таблица размеров



Параметр Показатель
Высота проема, мм от 1 000 до 6 000
Ширина проема, мм от 1 000 до 6 000
Притолока, мм накладной монтаж — от 450 (при высоте проема до 2 200); от 550 (при высоте проема от 2200 до 3 600); от 650 (при высоте проема от 3 600); встроенный — ограничений нет
Пристенки, мм накладной монтаж — от 150; встроенный — ограничений нет

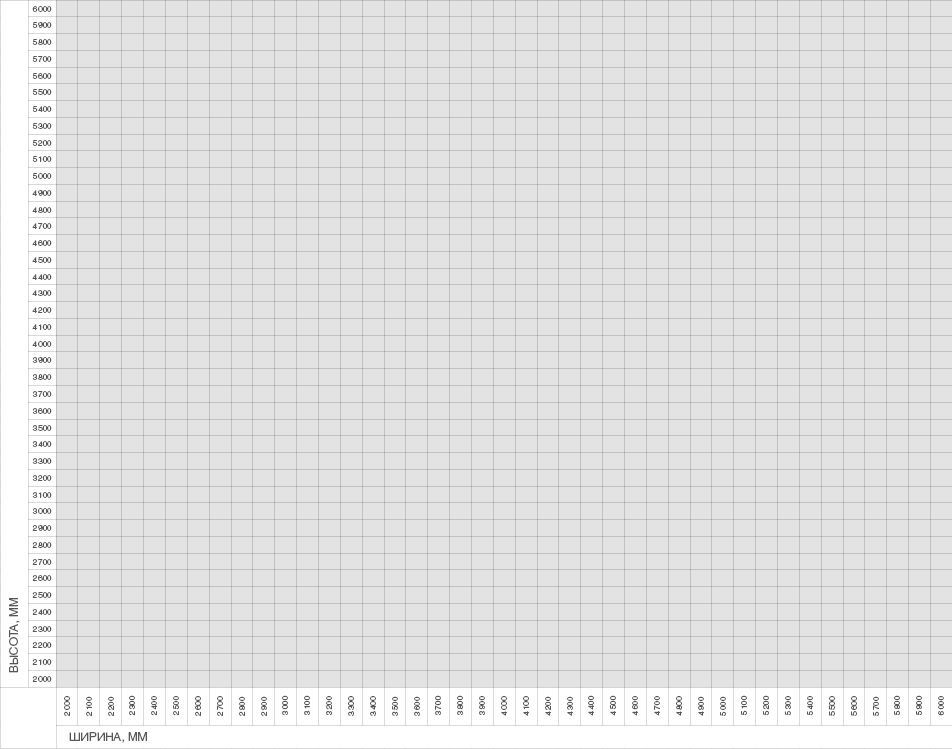

Размеры проема

Шторы противодымные с пределом огнестойкости E60 и E120 14

Конструкция

Шторы противодымные с пределом огнестойкости E60 и E120 15

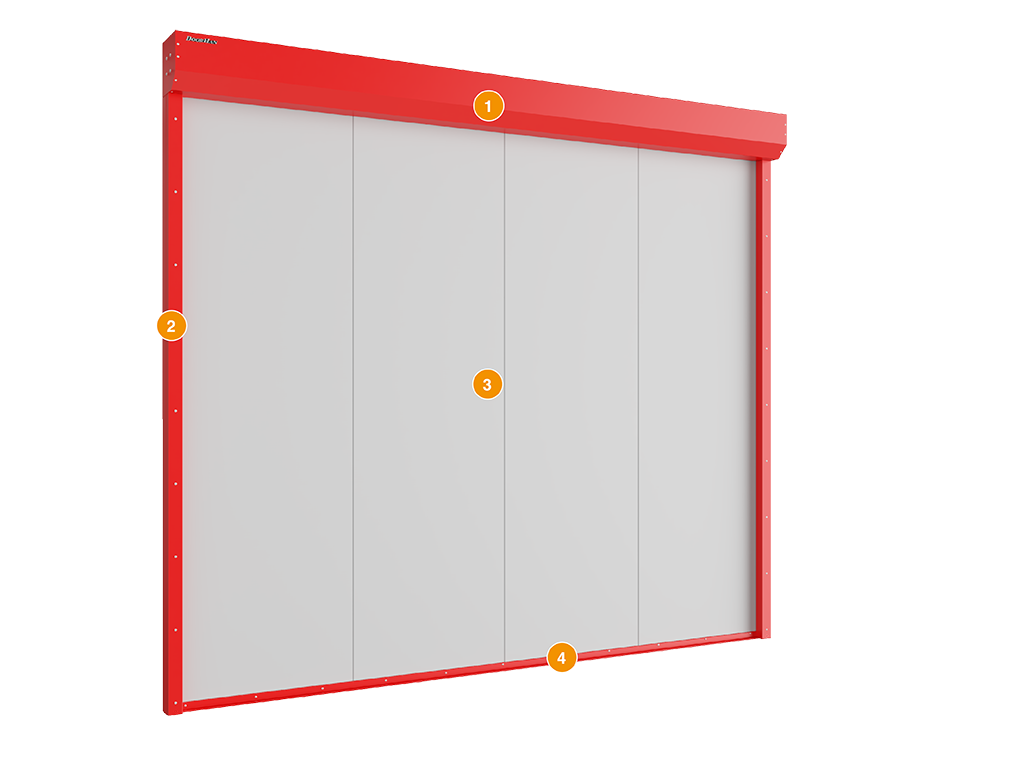

Конструкция противодымной шторы
1. Стальной короб
2. Стальная направляющая
3. Полотно
4. Утяжелитель

Подготовка строительного объекта

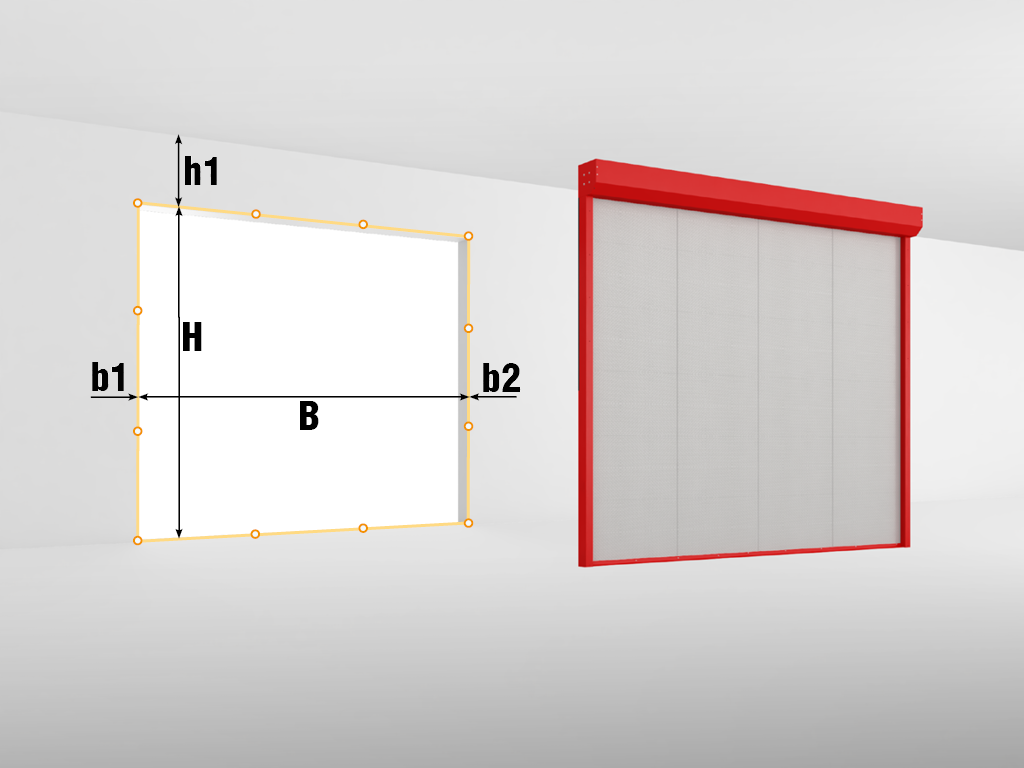

Шторы противодымные с пределом огнестойкости E60 и E120 16

Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
B – ширина проема (расстояние от левого края до правого края проема);
h – притолока (расстояние от верха проема до препятствия);
b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).

Требования к строительному объекту

При накладном монтаже:
— при замере H и B за итоговый размер принимается наибольшая величина;
— при замере h, b1, b2 за итоговый размер принимается наименьшая величина.
При встроенном монтаже:
— при замере H и B за итоговый размер принимается наименьшая величина;
— при замере h, b1, b2 за итоговый размер принимается наименьшая величина.

Способы монтажа

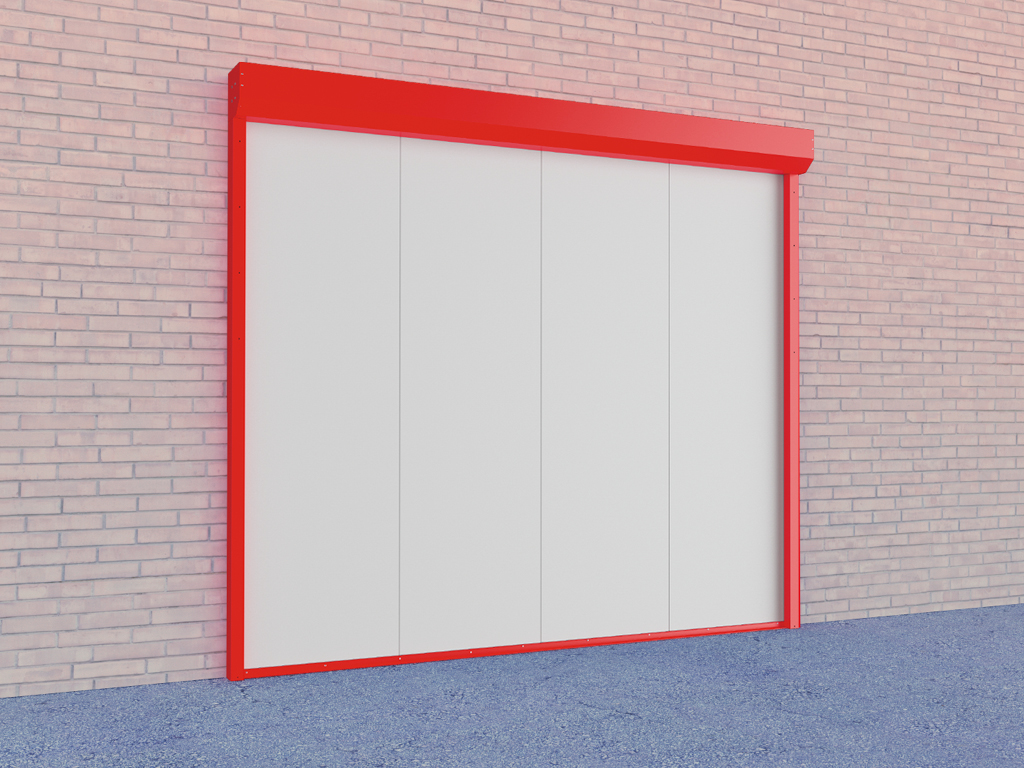

Накладной монтаж

Шторы противодымные с пределом огнестойкости E60 и E120 17
Накладной монтаж

Шторы противодымные с пределом огнестойкости E60 и E120 18

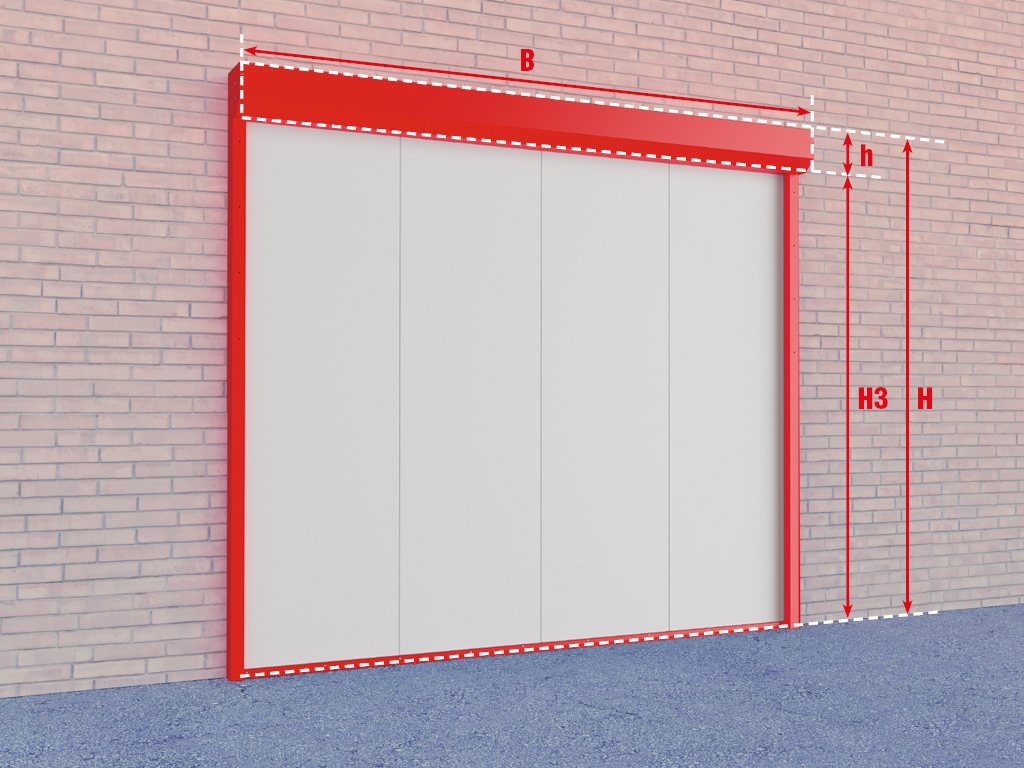

Накладной монтаж. Основные размеры.
Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.



Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 200, в зависимости от размера конструкции

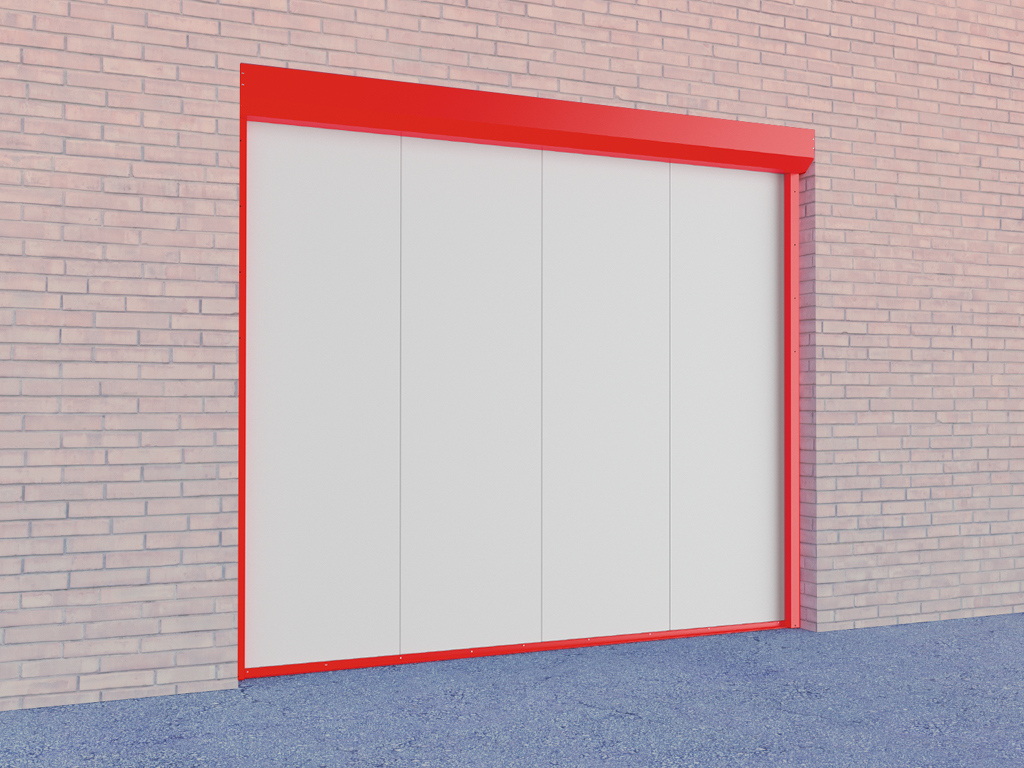

Встроенный монтаж

Шторы противодымные с пределом огнестойкости E60 и E120 19
Встроенный монтаж

Шторы противодымные с пределом огнестойкости E60 и E120 20

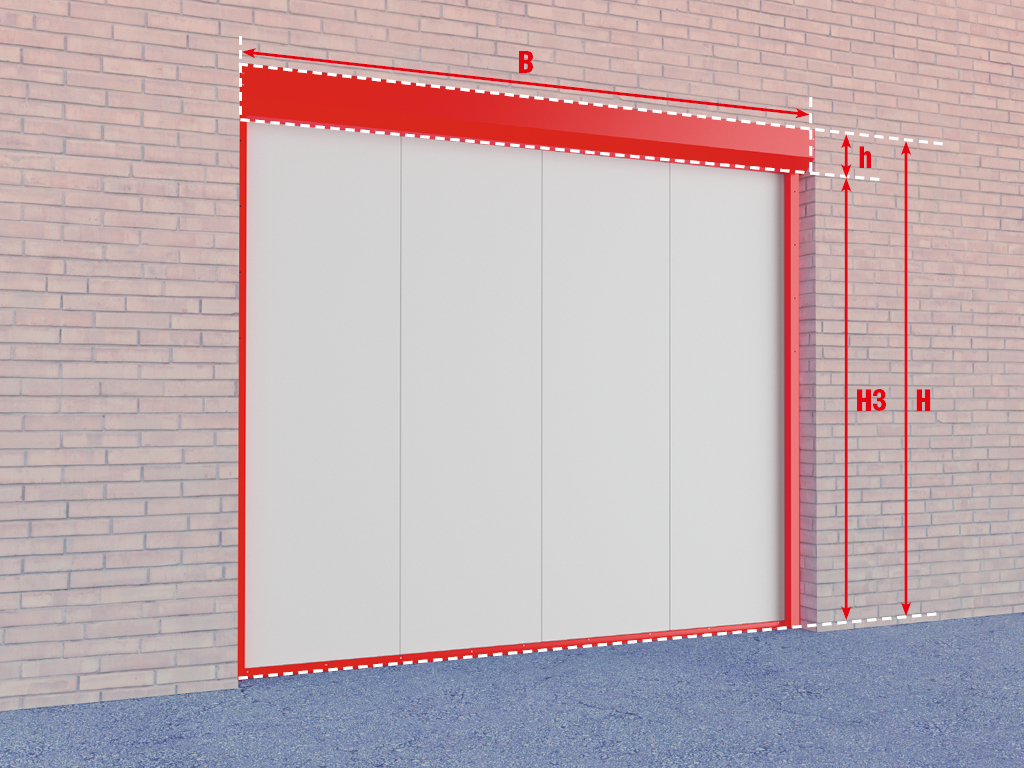

Встроенный монтаж. Основные размеры.
Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.



Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 200, в зависимости от размера конструкции

Комплектация

Базовая комплектация

Шторы противодымные с пределом огнестойкости E60 и E120 21

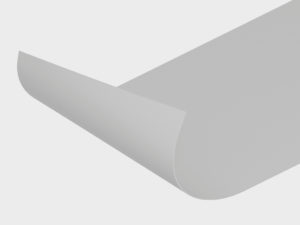

Полотно шторы
Шторы противодымные с пределом огнестойкости E60 и E120 22

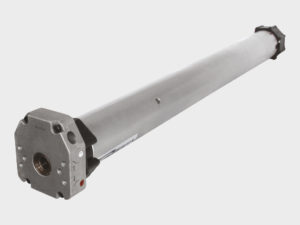

Электропривод
Шторы противодымные с пределом огнестойкости E60 и E120 23

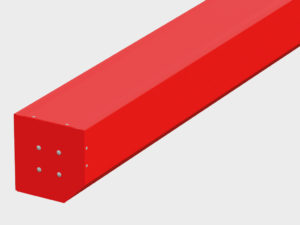

Стальной короб
Шторы противодымные с пределом огнестойкости E60 и E120 24

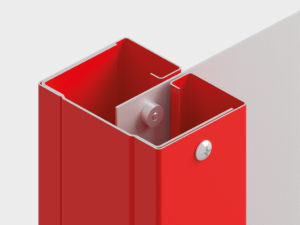

Стальная боковая направляющая
Шторы противодымные с пределом огнестойкости E60 и E120 25

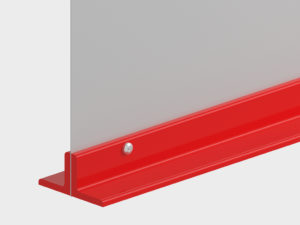

Утяжелитель



Дополнительная комплектация

Шторы противодымные с пределом огнестойкости E60 и E120 26

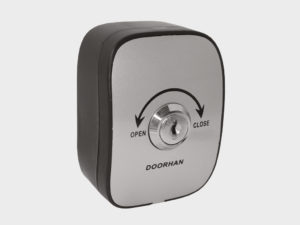

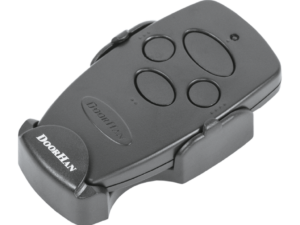

Ключ-кнопка для управления
Шторы противодымные с пределом огнестойкости E60 и E120 27
Кнопочный выключатель
Шторы противодымные с пределом огнестойкости E60 и E120 28

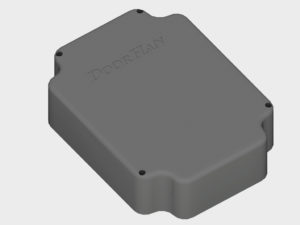

Блок управления
Шторы противодымные с пределом огнестойкости E60 и E120 29

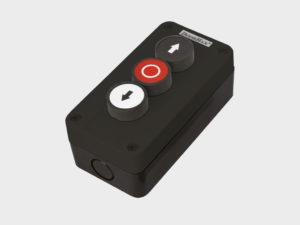

Кнопочный выключатель

Технические характеристики и упаковка



Параметр Значение Примечание
Противодымная штора E60
Предел огнестойкости, мин не менее 60 предел целостности
Материал стеклоткань
Толщина, мм не более 0,41 полотно шторы
Вес полотна, кг/м² 0,51
Вес ворот в сборе, кг не более 28 штора в сборе при минимальных размерах
Вес ворот в сборе, кг не более 225 штора в сборе при максимальных размерах
Противодымная штора E120
Предел огнестойкости, мин не менее 120 предел целостности
Материал кремнеземная ткань
Толщина, мм не более 0,6 полотно шторы
Вес полотна, кг/м² 0,65
Вес ворот в сборе, кг не более 30 штора в сборе при минимальных размерах
Вес ворот в сборе, кг не более 230 штора в сборе при максимальных размерах

Упаковка



Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка короба
Длина, мм зависит от длины короба
Ширина, мм 270 — для 200-го короба
Высота, мм 200 — для 200-го короба
Описание Упаковка направляющих и утяжелителя. Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм Зависит от длины направляющих и утяжелителя



УПАКОВКА В ДЕРЕВО ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Ящик (из фанеры)
Длина, мм если B полотна > H полотна, то L ящика = B полотна + 235; если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм 495 — для 200-го короба
Высота, мм 417 — для 200-го короба

Условия эксплуатации

  1. Противодымная штора не предназначена для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).
  2. Противодымная штора должна работать плавно без заклиниваний и рывков.
  3. Во избежание несчастного случая следите, чтобы в момент работы шторы люди и животные не находились в зоне действия.
  4. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.
  5. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противодымной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
  6. Досрочному списанию подлежит штора, выполнившая свою функцию по прямому назначению при пожаре. В этом случае штора подлежит демонтажу и замене.
  7. Для обеспечения надежной и бесперебойной работы шторы рекомендуется регулярно (не реже 1 раза в 6 месяцев) проводить ее технический осмотр и обслуживание.
  8. Не допускается удерживать шторы во время их работы. Это может привести к травме или поломке конструкции.
  9. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).
  10. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
  11. В случае использования противодымных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

Чертежи, паспорта и сертификаты

DHSCFP Е120. Штора противодымная марки DoorHan с пределом огнестойкости Е120

DHSCFP Е60. Штора противодымная марки DoorHan с пределом огнестойкости Е60

Паспорт противодымной шторы (Е120)

Паспорт противодымной шторы (Е60)

Сертификат № EAЭC BY 112 02.01. ТР043 031.02 00408
Сертификат № EAЭC BY 112 02.01. ТР043 031.02 00382

Инструкция по монтажу

Инструкция по противодымной шторе_12.2019_web

Гарантия

Покупателю предоставляется гарантия работоспособности противодымных штор производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! Противодымные шторы DoorHan не предназначены для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).
