Шлагбаум антивандальный Barrier Protector

Доставка из Москвы

Шлагбаум антивандальный предназначен для контроля въезда на дворовые территории жилых кварталов, промышленных объектов, а также для ограничения проезда по улицам садовых товариществ. Стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды. Усиленная стрела, сваренная из стальных профилей, перемещается в горизонтальном положении и не имеет уязвимых мест. В качестве крепежных элементов конструкции использованы метизы антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.Диапазон рабочих температур от -40 до +55 градусов. Стойка шлагбаума выполнена из оцинкованной стали 2 мм. В шлагбауме предусмотрена система аварийного ручного открывания при утере электропитания. Сертификаты, чертежи и инструкции по монтажу сможете увидеть в документации правее. Купить шлагбаум антивандальный Вы сможете, набрав наших менеджеров. Цена шлагбаума указана на сайте.

Длина стрелы от 3 до 6 метров

Детали

105.615
Цена указана с НДС 20%

Описание

Шлагбаум антивандальный предназначен для контроля въезда на дворовые территории жилых кварталов, промышленных объектов, а также для ограничения проезда по улицам садовых товариществ. Стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды. Усиленная стрела, сваренная из стальных профилей, перемещается в горизонтальном положении и не имеет уязвимых мест. В качестве крепежных элементов конструкции использованы метизы антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.Диапазон рабочих температур от -40 до +55 градусов. Стойка шлагбаума выполнена из оцинкованной стали 2 мм. В шлагбауме предусмотрена система аварийного ручного открывания при утере электропитания. Сертификаты, чертежи и инструкции по монтажу сможете увидеть в документации правее. Купить шлагбаум антивандальный Вы сможете, набрав наших менеджеров. Цена шлагбаума указана на сайте.

Длина стрелы от 3 до 6 метров

Характеристики

Характеристики шлагбаума антивандального

ПАРАМЕТР ЗНАЧЕНИЕ
Длина стрелы, м 3; 3,5; 4; 4,5; 5; 5,5; 6
Напряжение питания, В 220
Мощность, Вт 130
Диапазон рабочих температур, °С -20…+50
Скорость открывания, м/мин 9
Класс защиты IP IP54

Условия эксплуатации

  1. При открытии вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.
  2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
  3. Запрещается перемещать стрелу при сцепленном приводе.
  4. Не допускайте детей к устройствам управления (кнопкам, пультам).
  5. Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.
  6. Строго запрещено пересекать траекторию движения стрелы во время открытия и закрытия, т. к. это может привести к серьезным травмам.
  7. Не подвергайте шлагбаум ударам и не препятствуйте его свободному открытию и закрытию.
  8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
  9. Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.
  10. Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.
  11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

После монтажа необходима проверка движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрытии заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

Конструкция

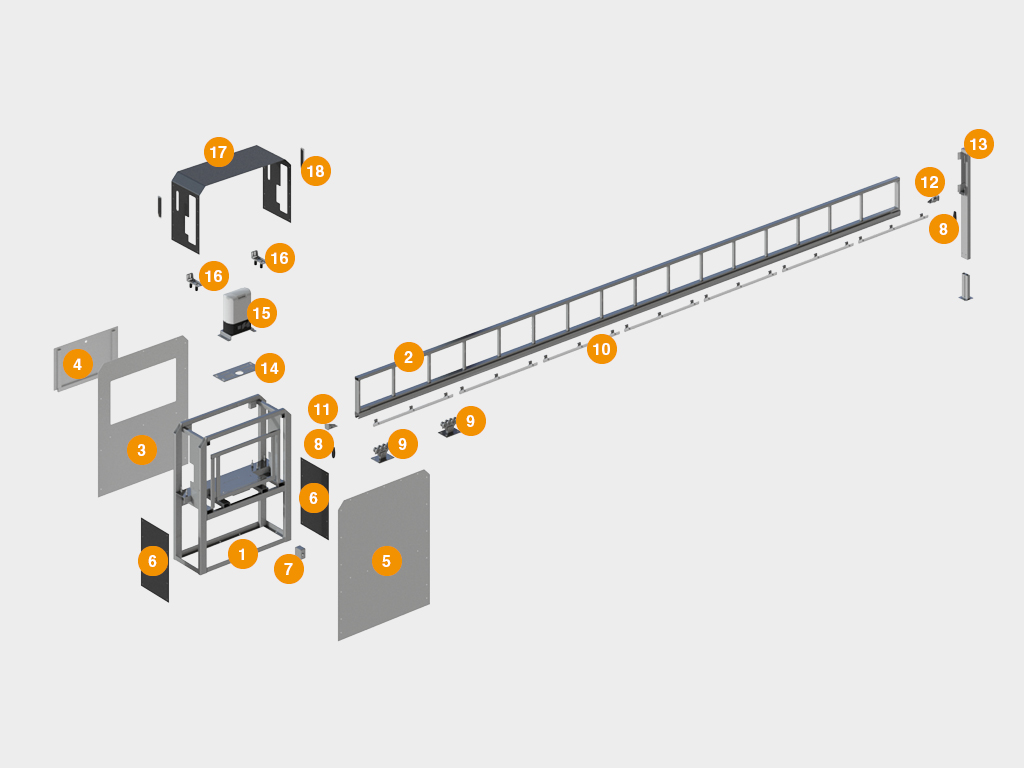

Конструкция шлагбаума

Шлагбаум антивандальный Barrier Protector 1

  1. Рама
  2. Стрела
  3. Панель шлагбаума задняя
  4. Крышка панели шлагбаума задней
  5. Панель шлагбаума передняя
  6. Панель шлагбаума боковая
  7. Коробка распаячная
  8. Фотоэлементы беспроводные PHOTOCELL-W
  9. Опора ролика для балки 71 х 60 х 3,5
  10. Рейка зубчатая DHRACK 12 x 30 (1 м)
  11. Крышка задняя для балки 71 х 60 х 3,5
  12. Ролик концевой в сборе для балки прокатной 71 х 60 х 3,5
  13. Столб-ловитель
  14. Пластина площадки для привода
  15. Привод
  16. Направляющее устройство
  17. Панель шлагбаума верхняя в сборе
  18. Лампа сигнальная Barrier-PRO

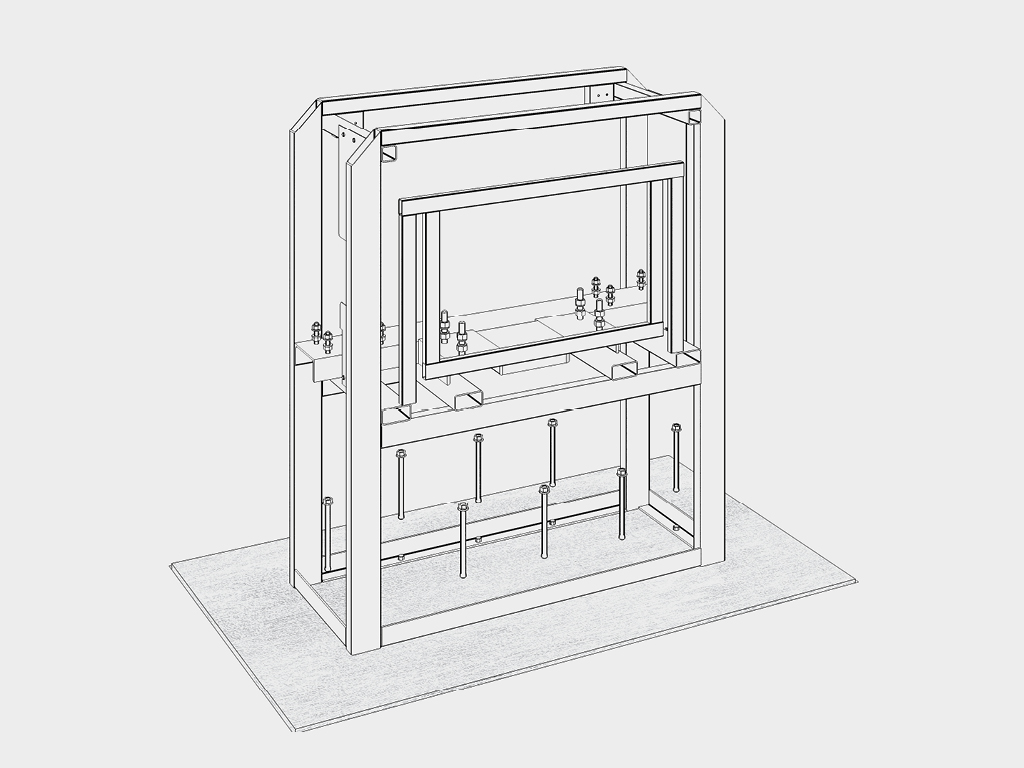

Способы монтажа

Шлагбаум антивандальный Barrier Protector 2

Стойка шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.

Преимущества

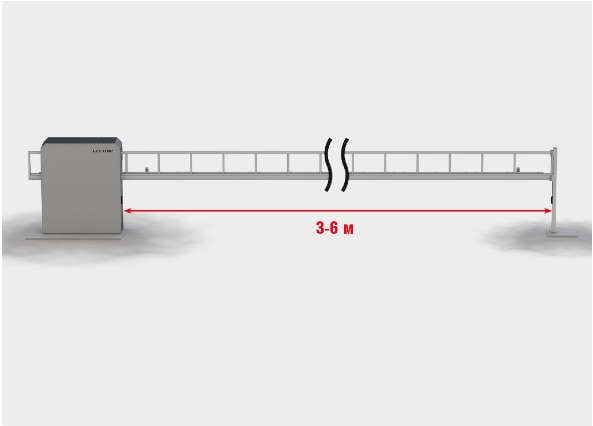

  1. Широкий диапазон размеров. Размер стрелы от 3 до 6 метров

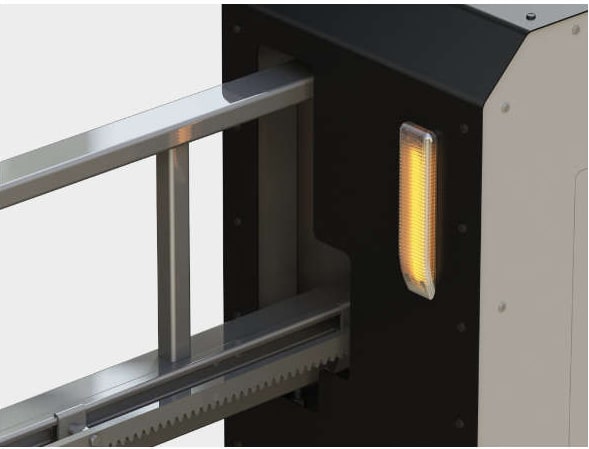

  2. Широкий диапазон размеровВстроенная светодиодная лампа. Функциональное дополнение и современный декоративный элементВстроенная светодиодная лампа

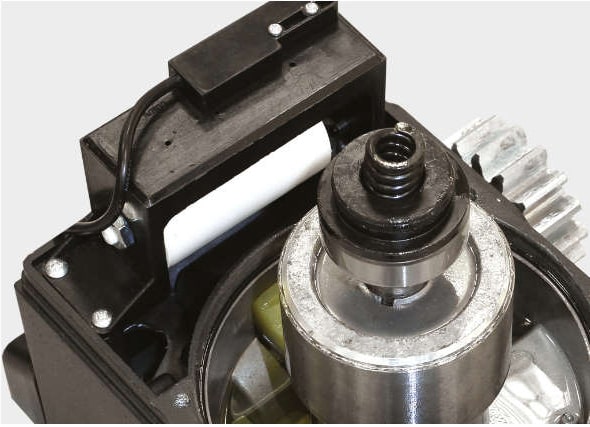

  3. Точность остановки стрелы в крайних положениях обеспечивают магнитные  концевые выключатели нового поколенияТочность остановки стрелы

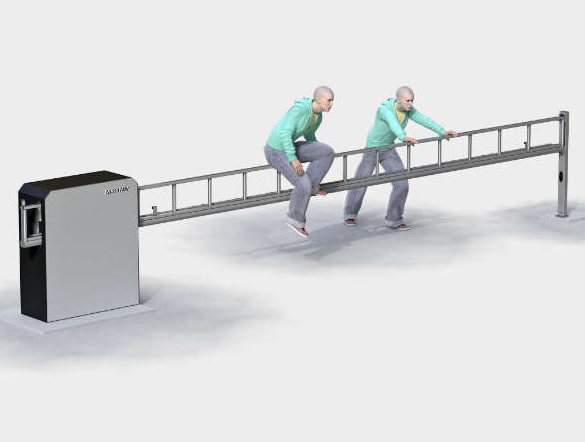

  4. Прочная стальная стрела устойчива к механическим повреждениямПрочная стальная стрела

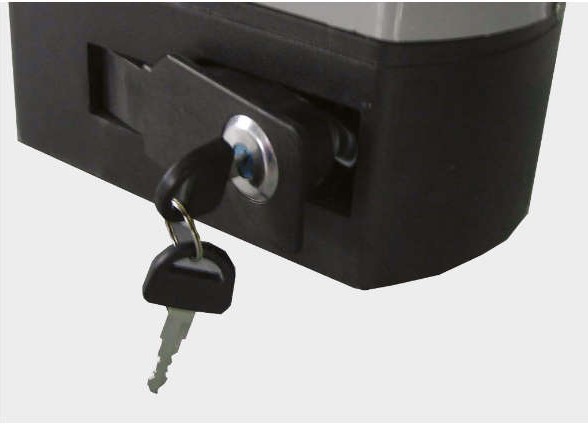

  5. Защита от несанкционированной разблокировки. Привод и корпус оснащены замкомЗащита от несанкционированной разблокировки

Комплектация

Базовая комплектация

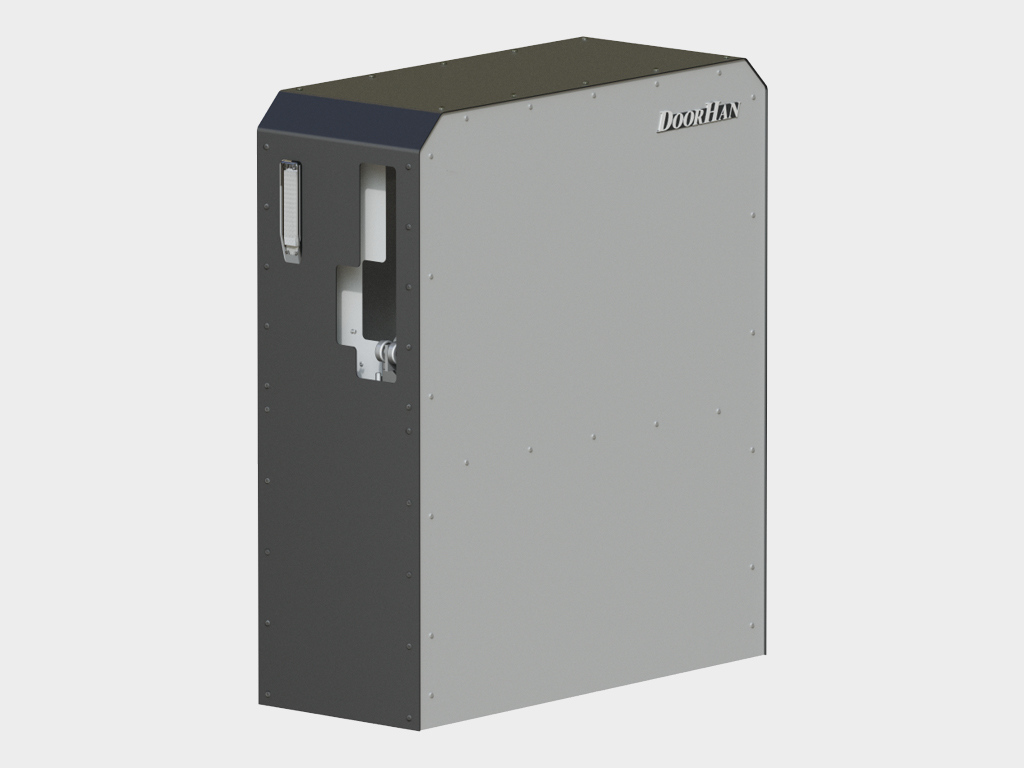

Стойка шлагбаума со встроенными светодиодными сигнальными лампами

Шлагбаум антивандальный Barrier Protector 3

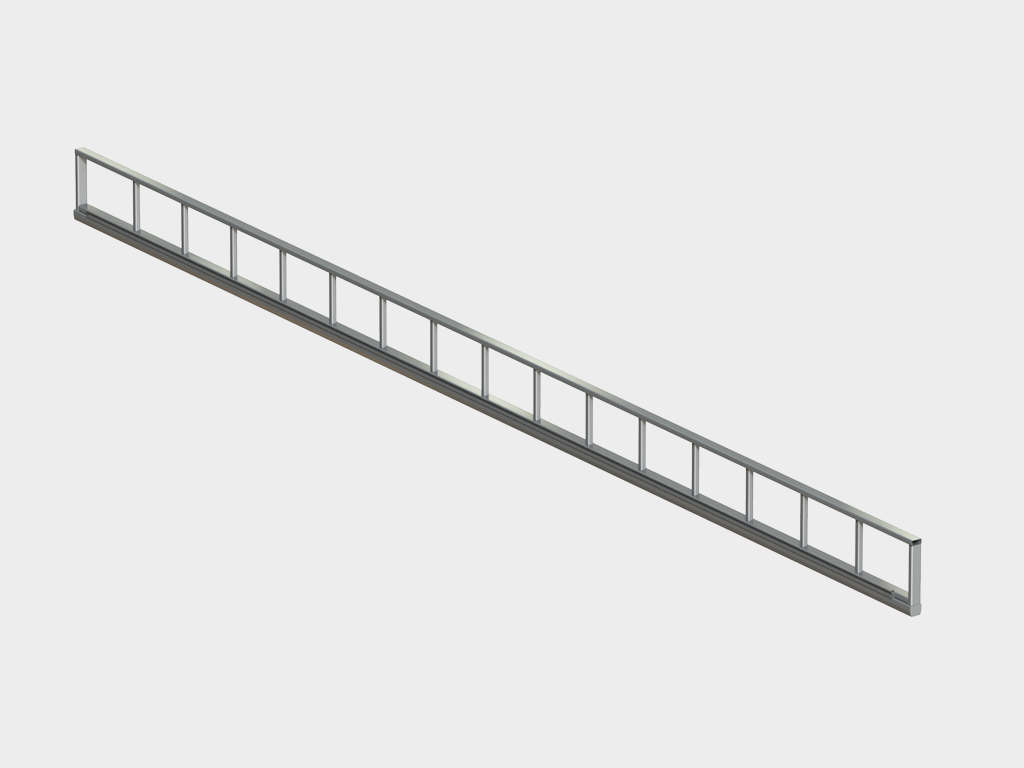

Стальная усиленная стрела шлагбаума

Шлагбаум антивандальный Barrier Protector 4

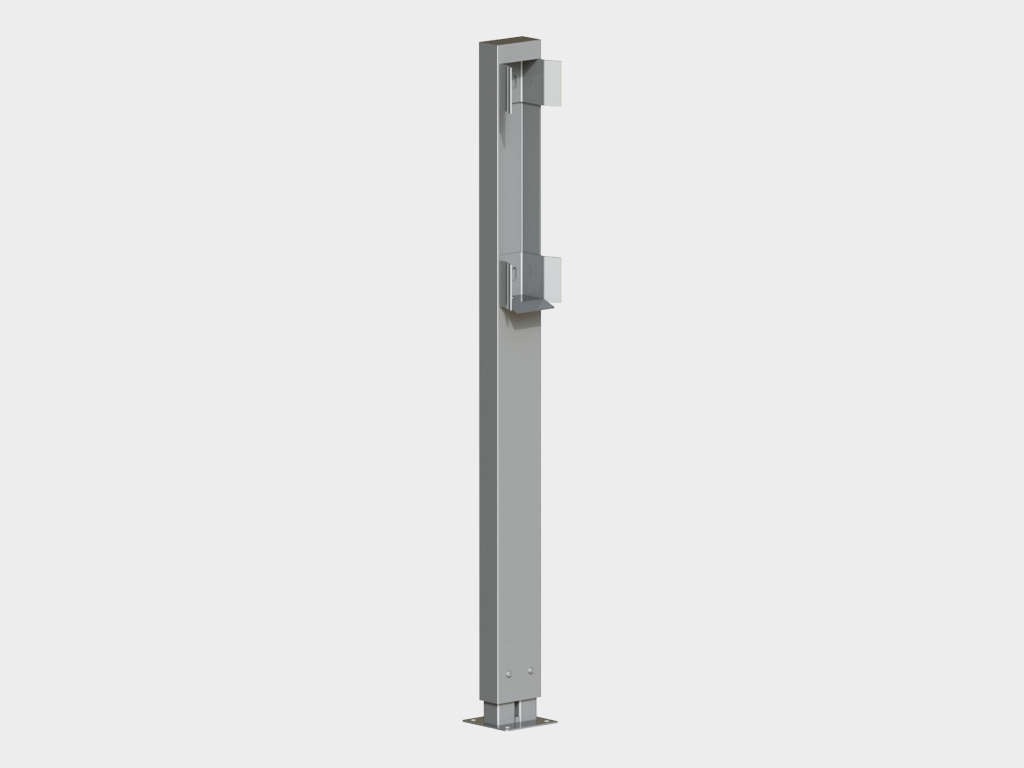

Столб-ловитель стрелы шлагбаума

Шлагбаум антивандальный Barrier Protector 5

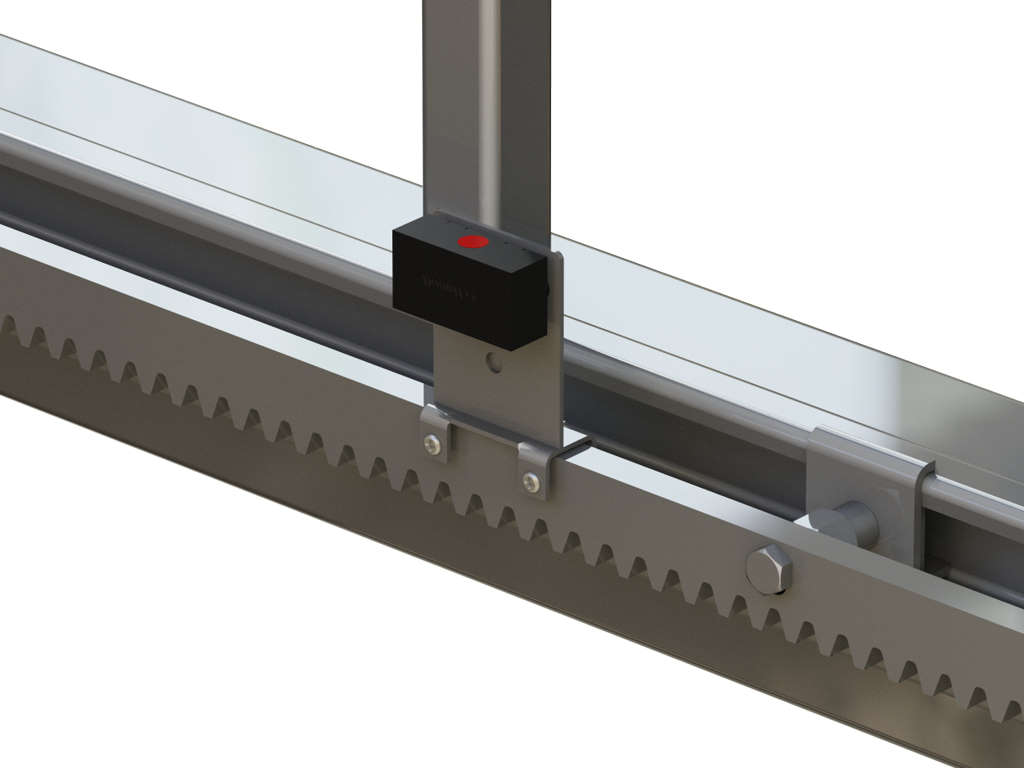

Комплект зубчатых реек

Шлагбаум антивандальный Barrier Protector 6

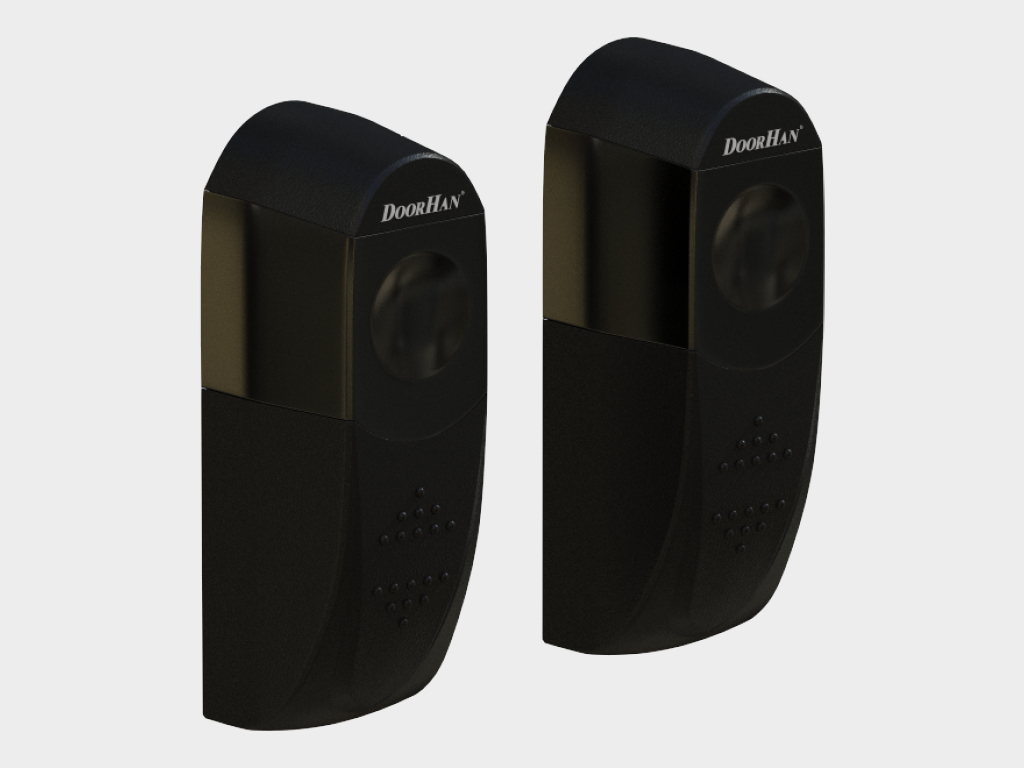

Беспроводные фотоэлементы

Шлагбаум антивандальный Barrier Protector 7

Дополнительная комплектация

Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах.

Шлагбаум антивандальный Barrier Protector 8

Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона.

Шлагбаум антивандальный Barrier Protector 9

Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами.

Шлагбаум антивандальный Barrier Protector 10

Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами.

Шлагбаум антивандальный Barrier Protector 11

Пульт Doorhan Transmitter 4  для дистанционного управления 4 автоматическими устройствами.

Шлагбаум антивандальный Barrier Protector 12

Пульт Doorhan Transmitter Premium в металлическом корпусе  для дистанционного управления 4 автоматическими устройствами.

Шлагбаум антивандальный Barrier Protector 13

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами.

Шлагбаум антивандальный Barrier Protector 14

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Шлагбаум антивандальный Barrier Protector 15

Беспроводная кодовая клавиатура KEYPAD для дистанционного управления  автоматическим устройством.

Шлагбаум антивандальный Barrier Protector 16

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа.

Шлагбаум антивандальный Barrier Protector 17

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт.

Шлагбаум антивандальный Barrier Protector 18

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Шлагбаум антивандальный Barrier Protector 19

Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов.

Шлагбаум антивандальный Barrier Protector 20

Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума.

Шлагбаум антивандальный Barrier Protector 21

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан.

Шлагбаум антивандальный Barrier Protector 22

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума.

Шлагбаум антивандальный Barrier Protector 23

Светофор Traffic-light-LED для обеспечения безопасности движения при использовании автоматических устройств, ограничивающих доступ.

Шлагбаум антивандальный Barrier Protector 24

Внешний вид

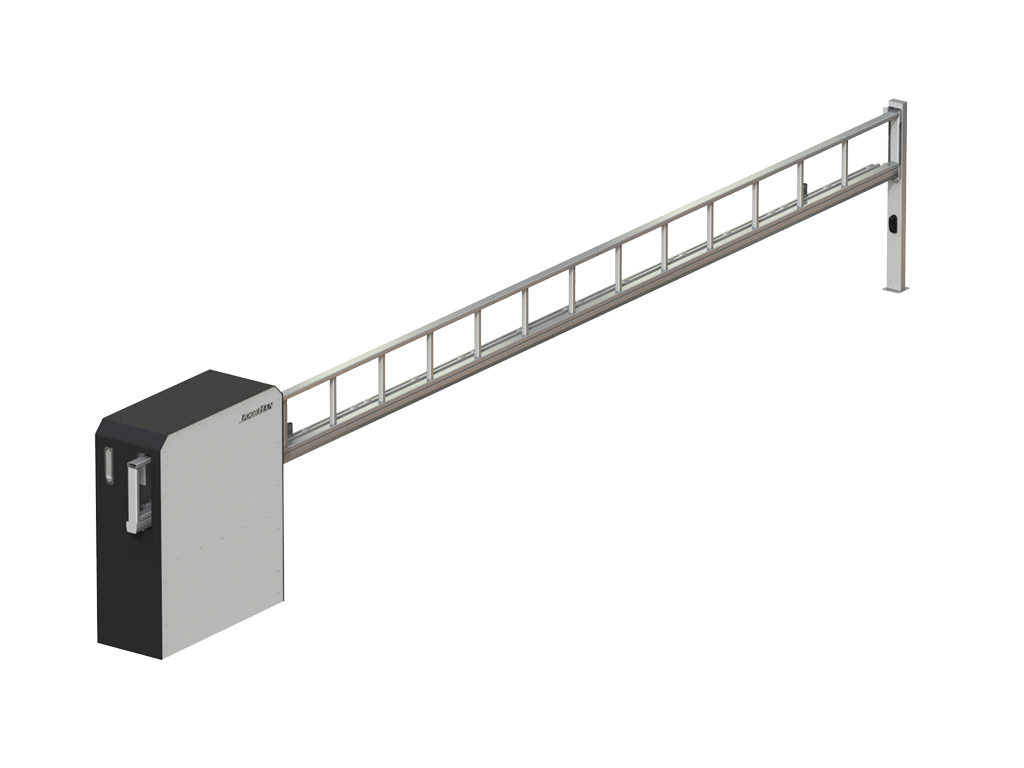

Шлагбаум антивандальный общий вид

Шлагбаум антивандальный Barrier Protector 25

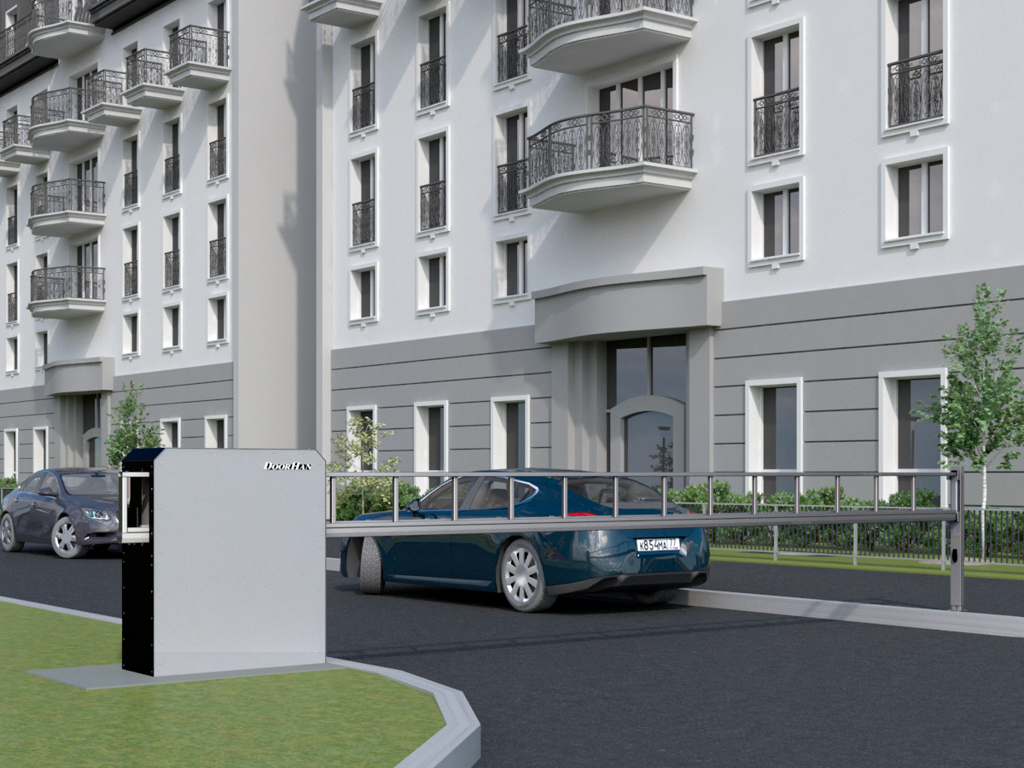

Въезд на парковки офисов, на территорию предприятий, стоянки с ограниченным доступом и т.д.

Шлагбаум антивандальный Barrier Protector 26

Шлагбаум антивандальный Barrier Protector 27 Шлагбаум антивандальный Barrier Protector 28

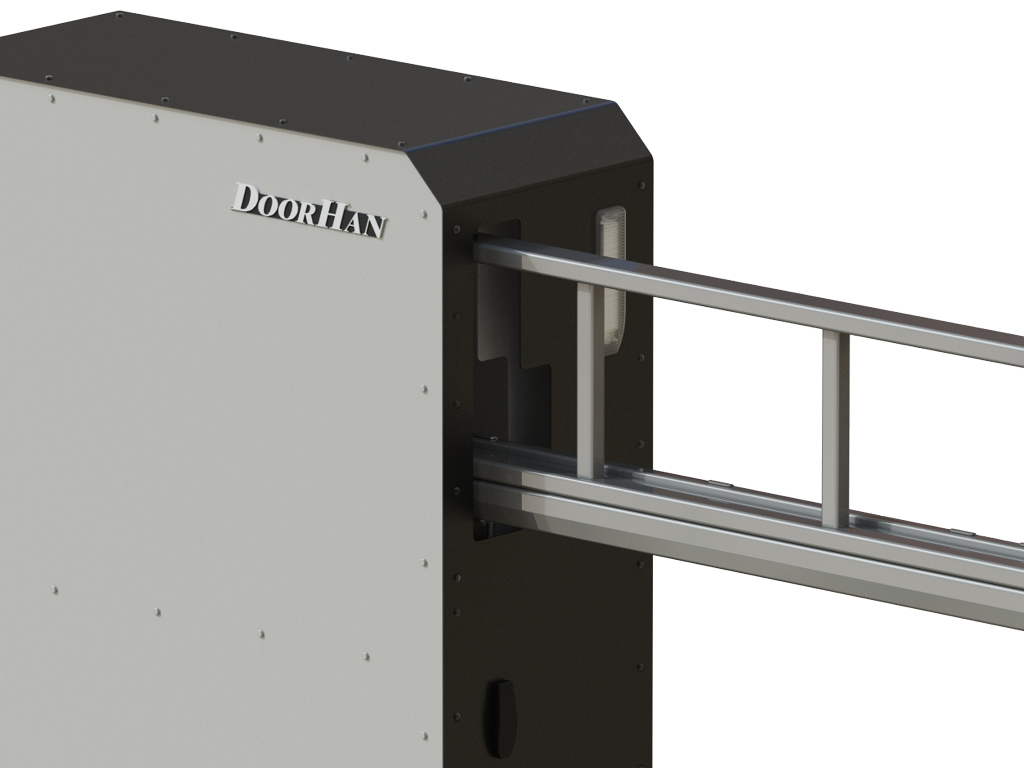

Стойка шлагбаума, закрытая стальными панелями толщиной 2 мм. Цвета панелей RAL7004 (серый) и RAL9005 (черный) Стрела шлагбаума, сваренная из стальных труб и окрашенная в цвет RAL 7004



Документация

Антивандальный шлагбаум — Инструкция по монтажу
Антивандальный шлагбаум — Чертеж
