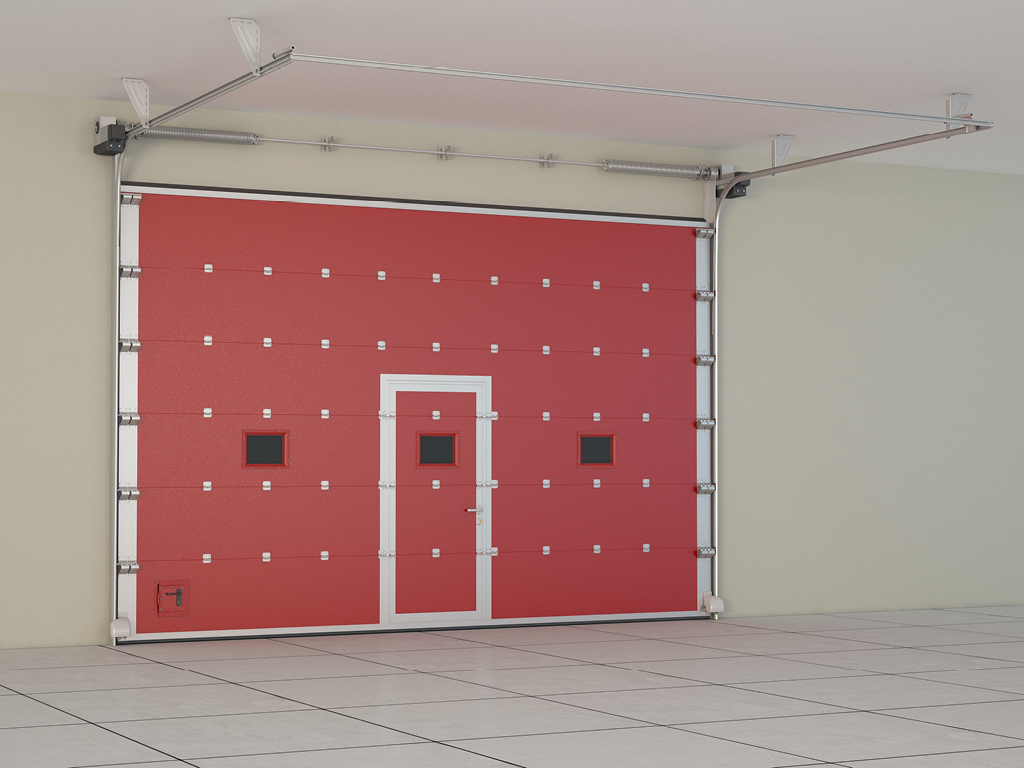

Противопожарные секционные ворота применяются в качестве защиты от огня и распространения дыма в смежные с источником возгорания помещения. Противопожарные ворота изготавливаются из специальных огнеустойчивых панелей с минераловатной прослойкой и имеют конструкцию классических секционных ворот.

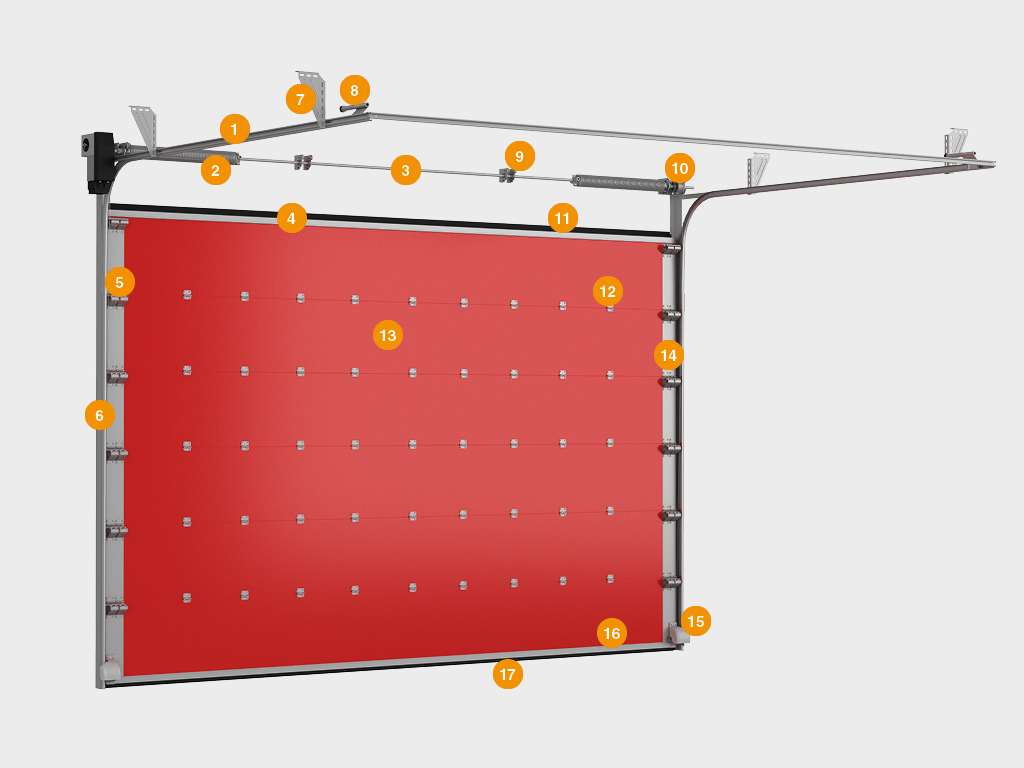

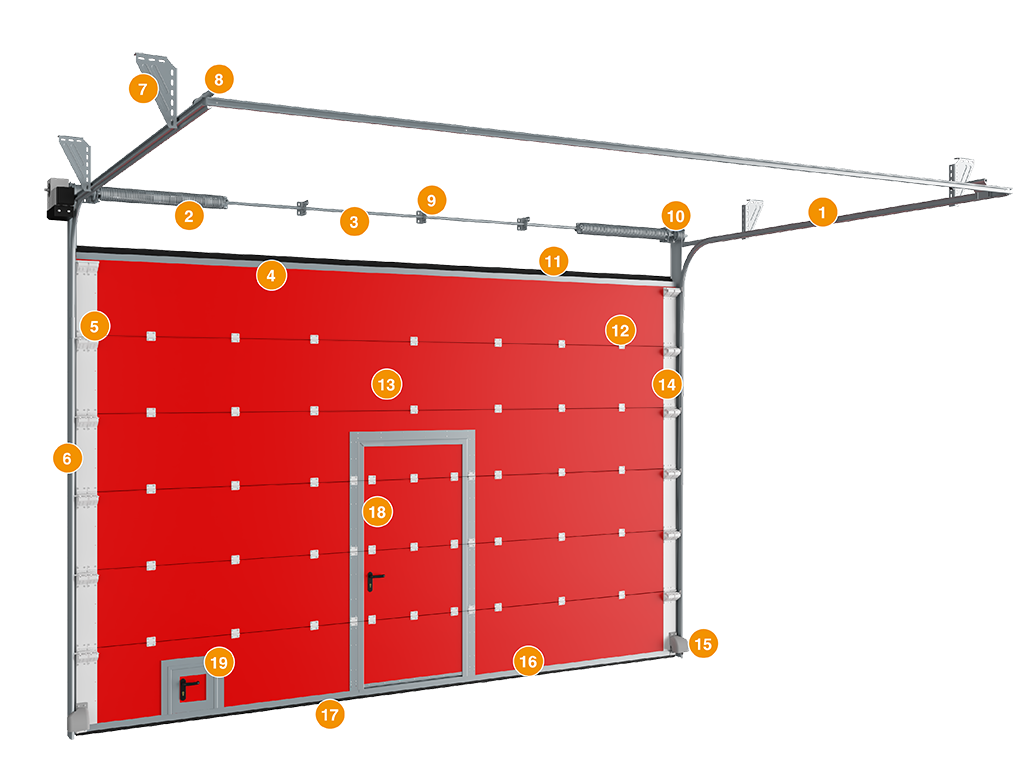

Конструкция

Секционные противопожарные ворота с классом огнестойкости EI60 1

Направляющая для полотна ворот

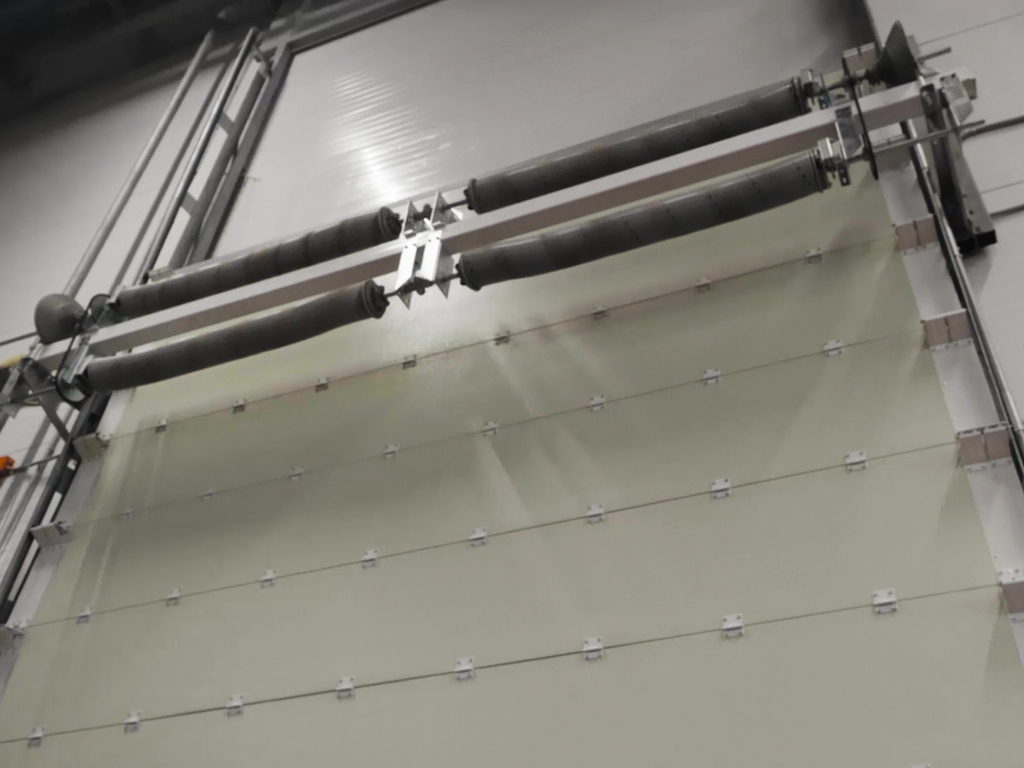

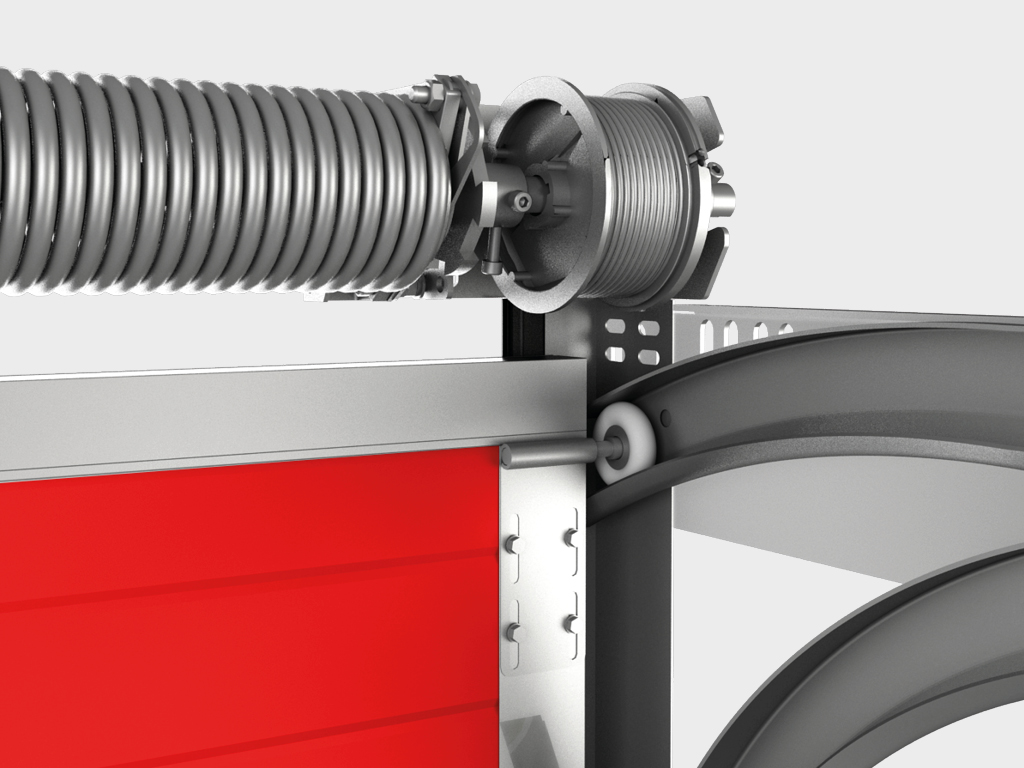

Торсионный механизм
Вал
Верхний профиль
Боковая опора с роликом
Угловые стойки
Кронштейн крепления горизонтальных направляющих к потолку

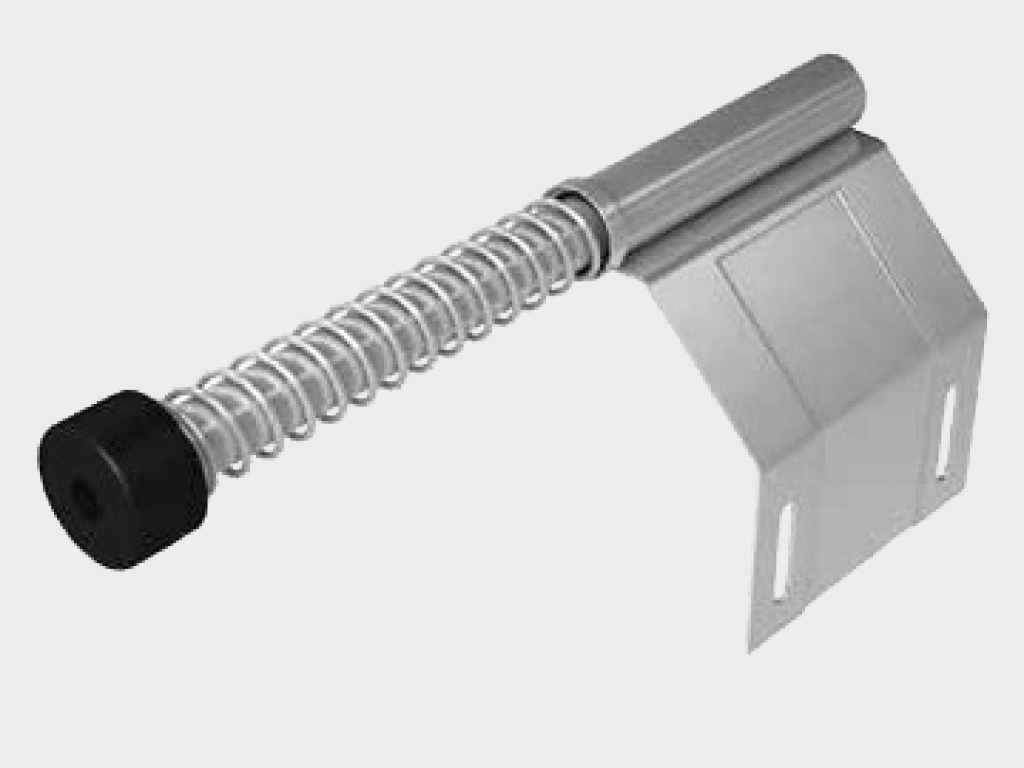

Амортизатор

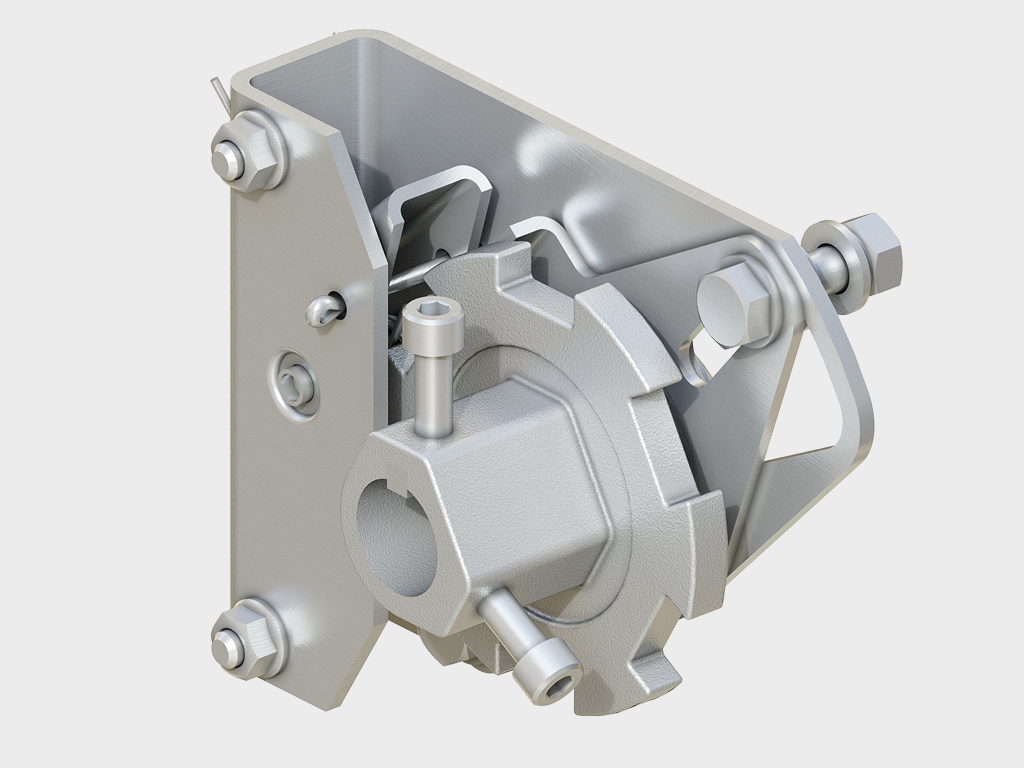

Устройство защиты от обрыва пружины
Барабан
Верхний уплотнитель
Петля

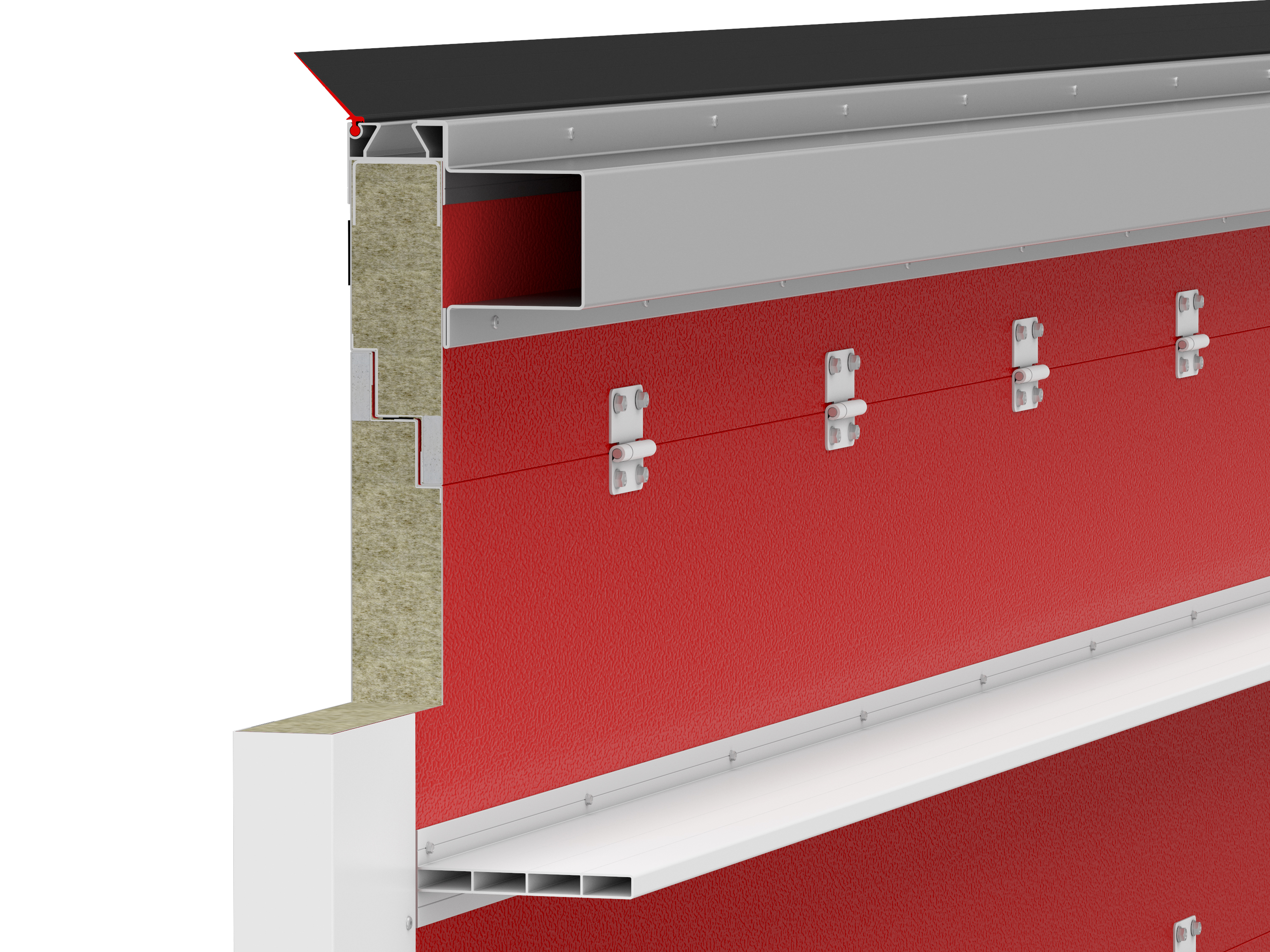

Полотно ворот из сэндвич-панелей
Боковая крышка

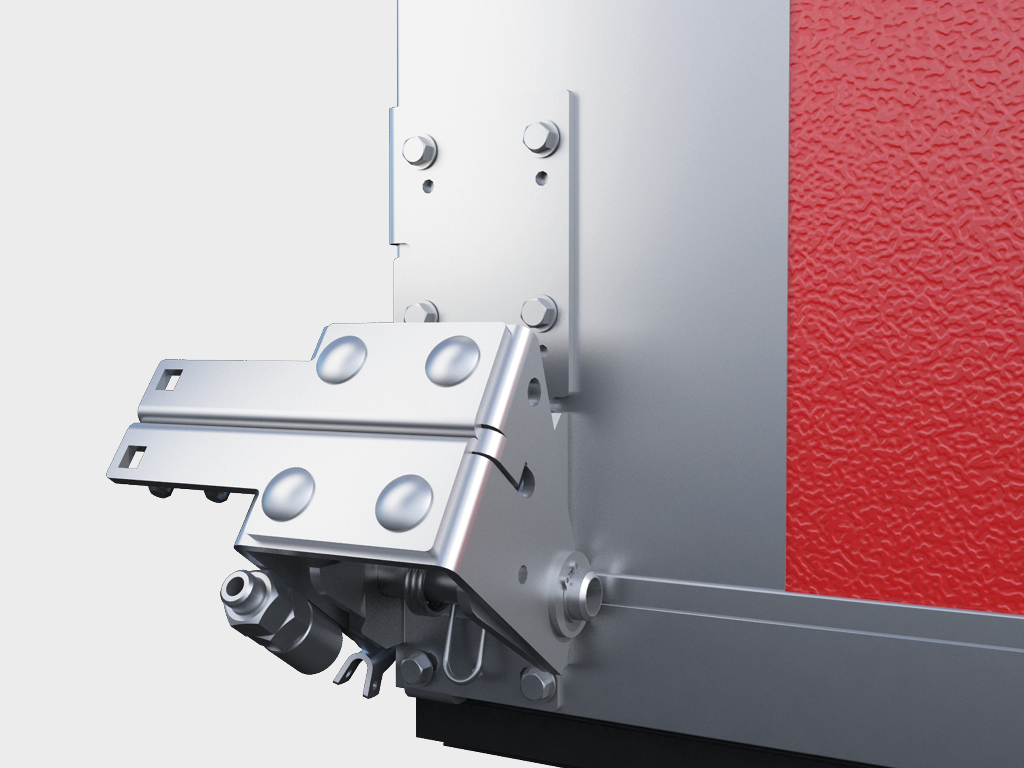

Кронштейн с устройством защиты от обрыва троса

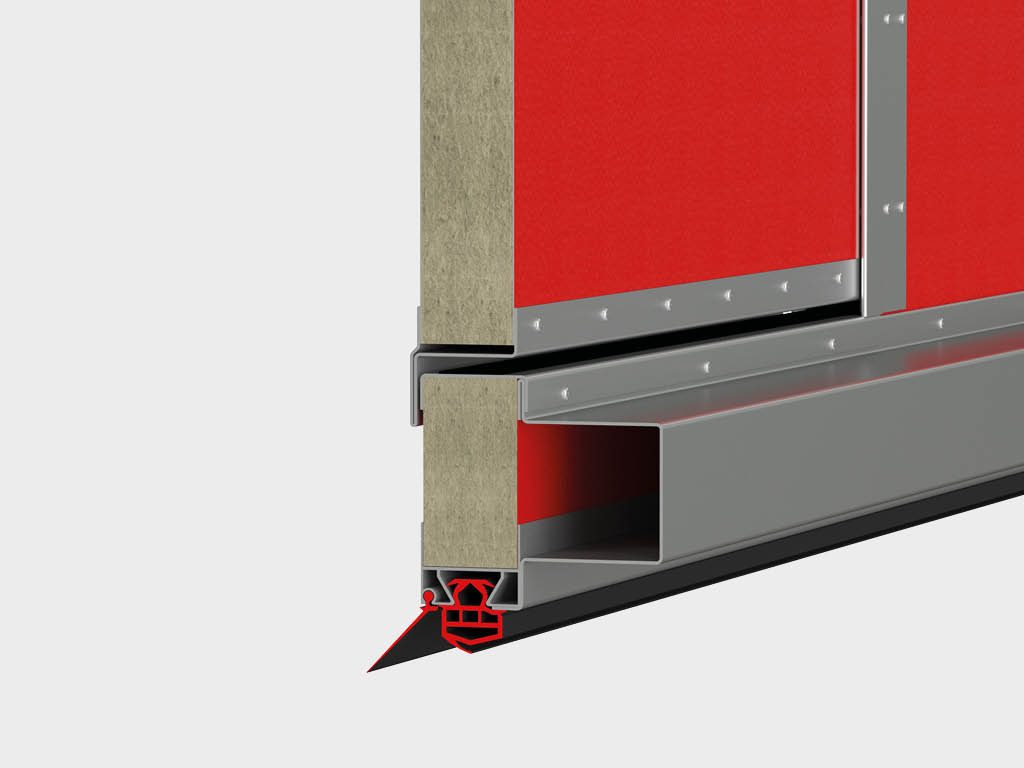

Нижний профиль
Нижний уплотнитель

Способы монтажа

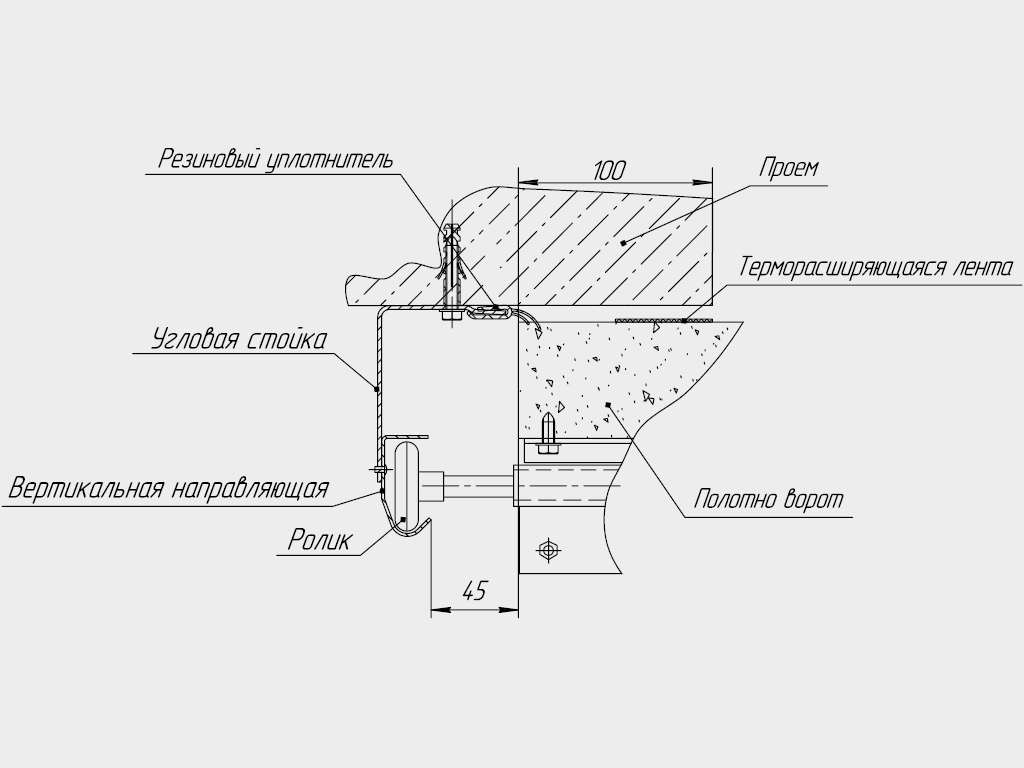

Накладной монтаж с внутренней стороны

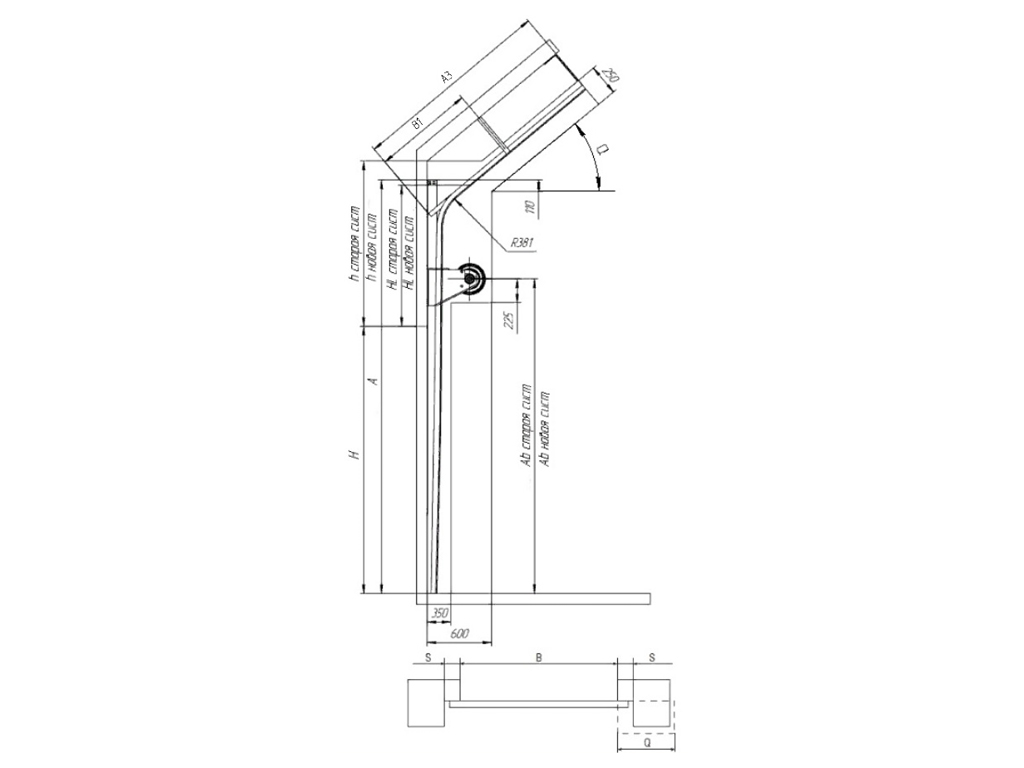

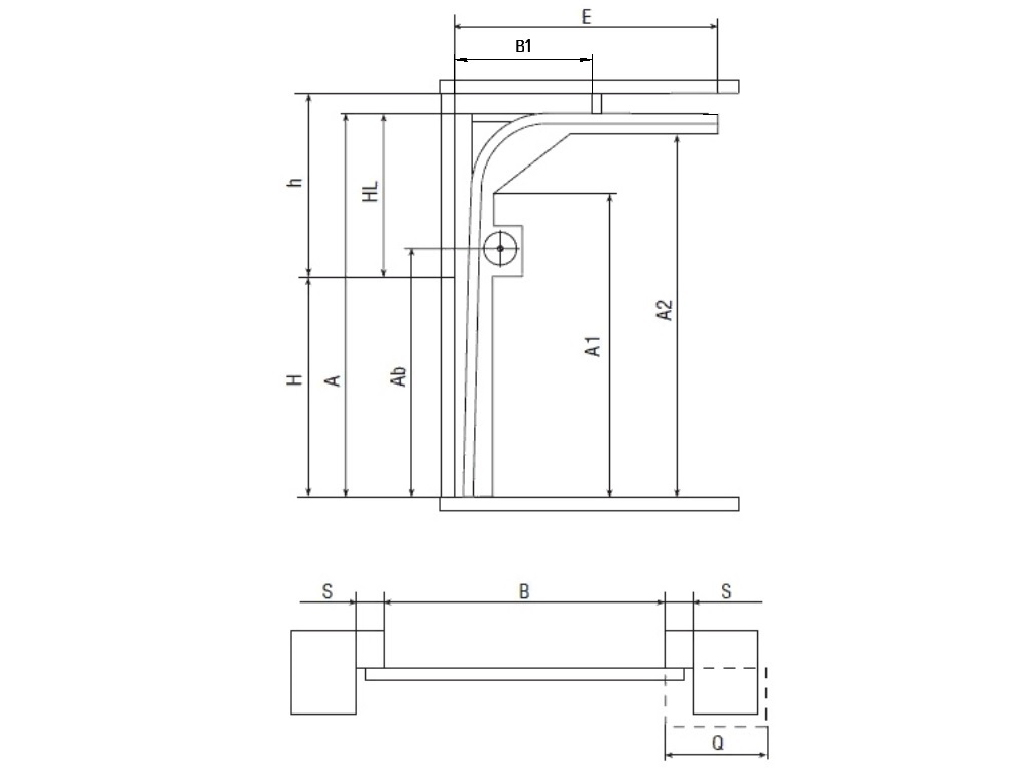

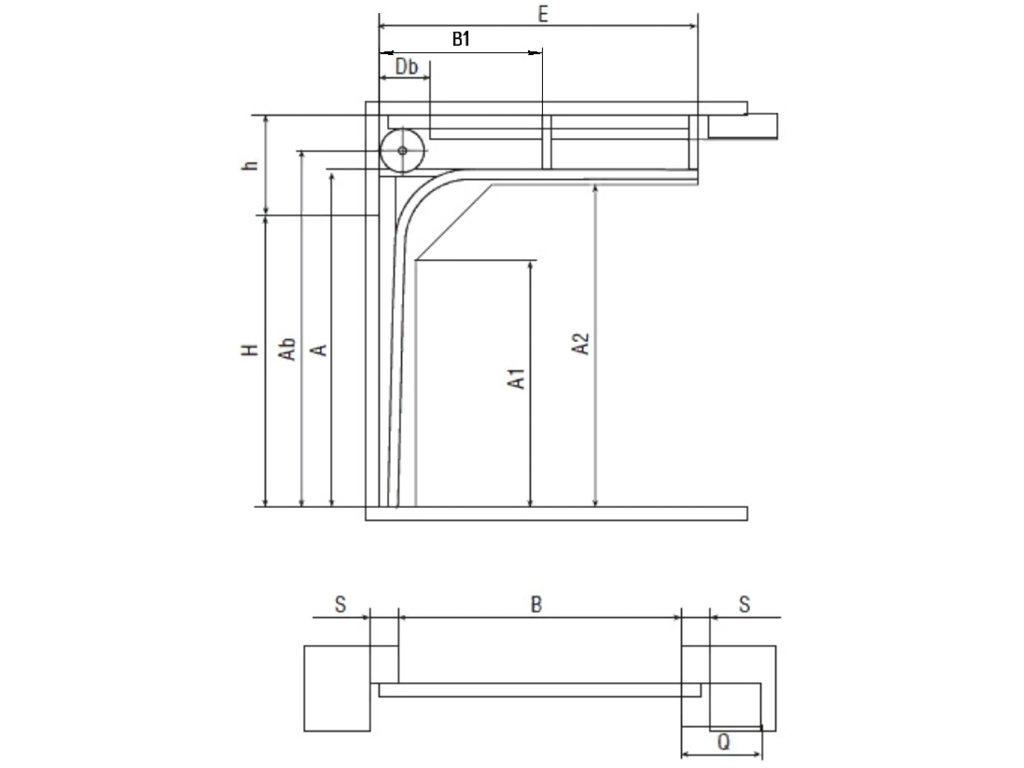

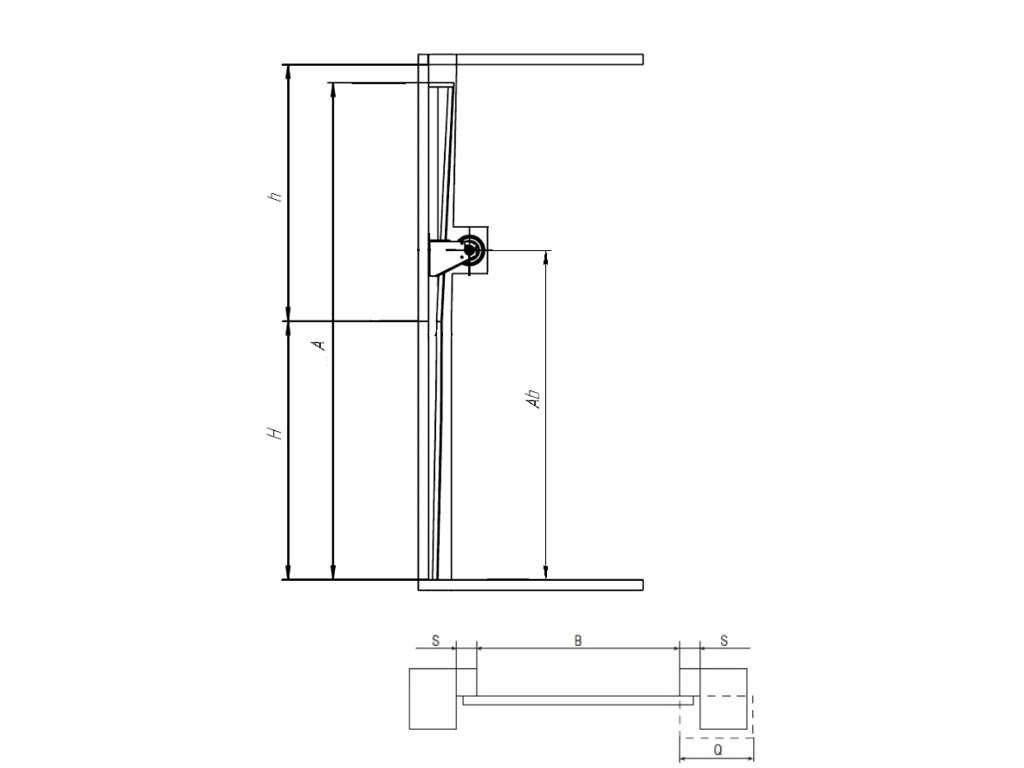

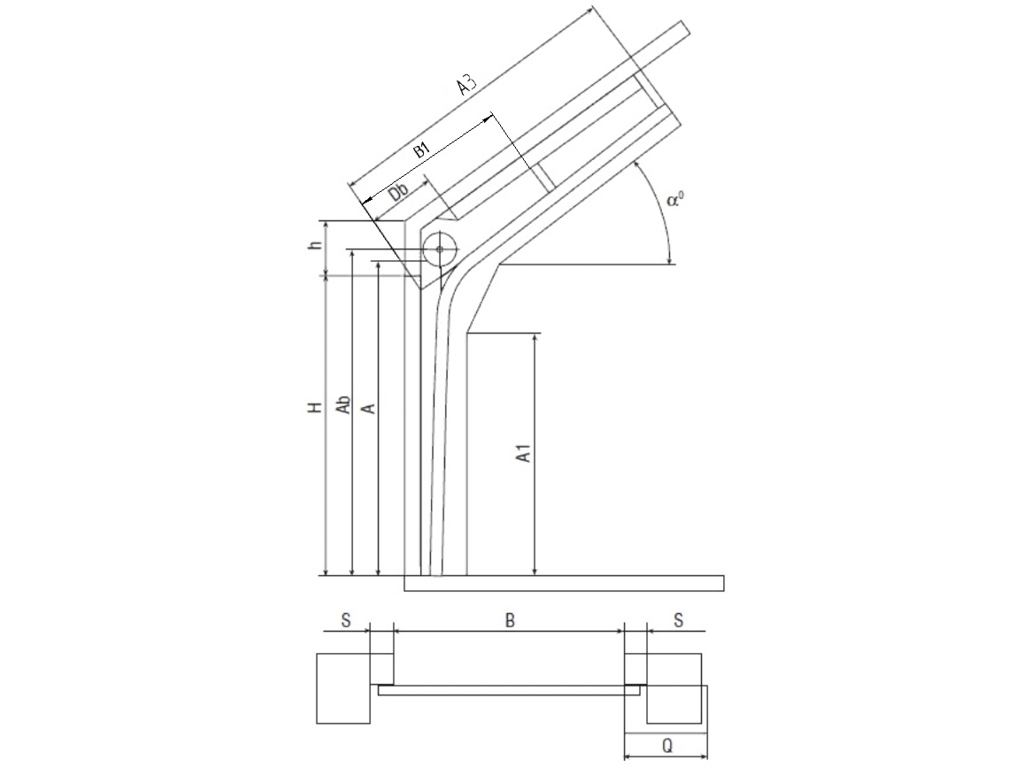

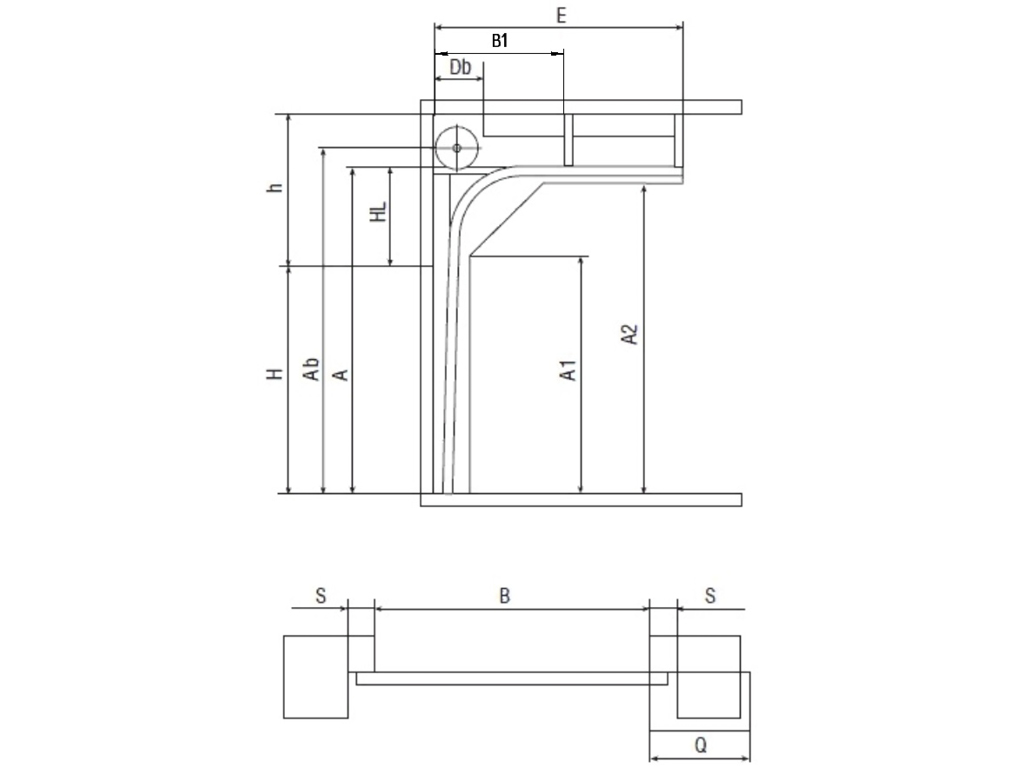

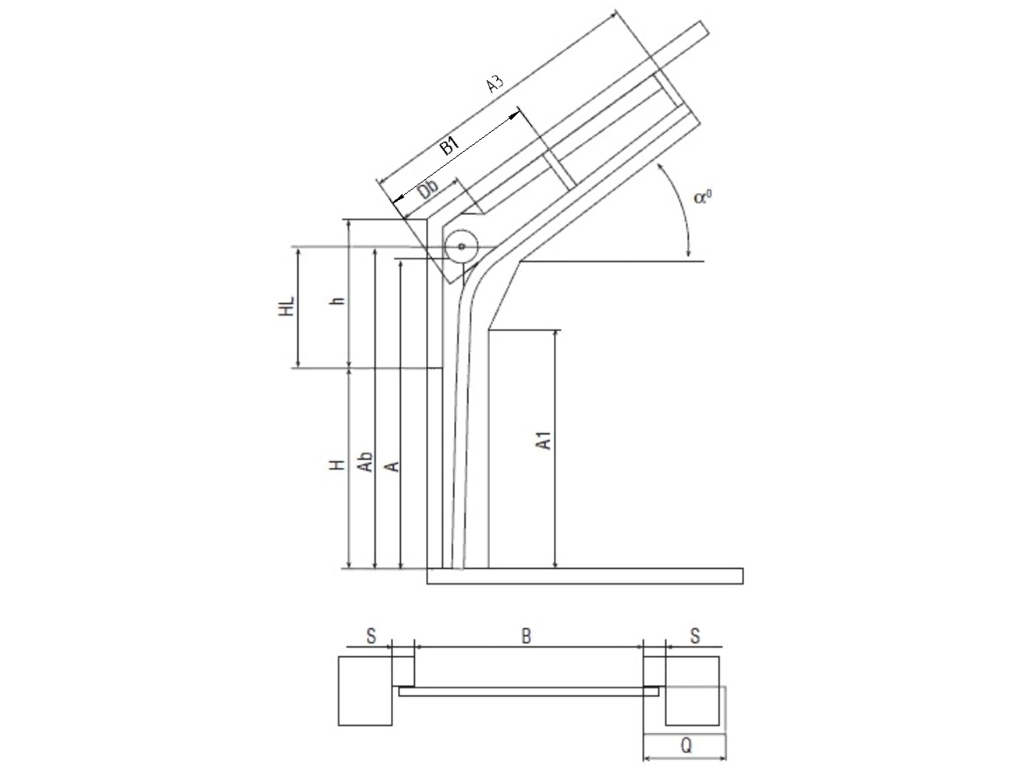

Стандартные конструктивные решения


Высокий подъем, вал снизу	Высокий подъем	Наклонный высокий проем	Стандартный наклонный проем	Стандартный проем	Высокий наклонный подъем, вал снизу	Вертикальный проем, вал снизу

Технические характеристики

Предел огнестойкости, мин	не менее 60 глухие
Приведенное сопротевление теплопередаче, м² *°С/Вт	не менее 0,4-0,8
Безотказность, количество циклов открывания-закрывания	20 000
Звукоизоляция, дБ	до 20
Вес полотна, кг/м2	22
Усилие ручного открывания и закрывания, Н	не более 300

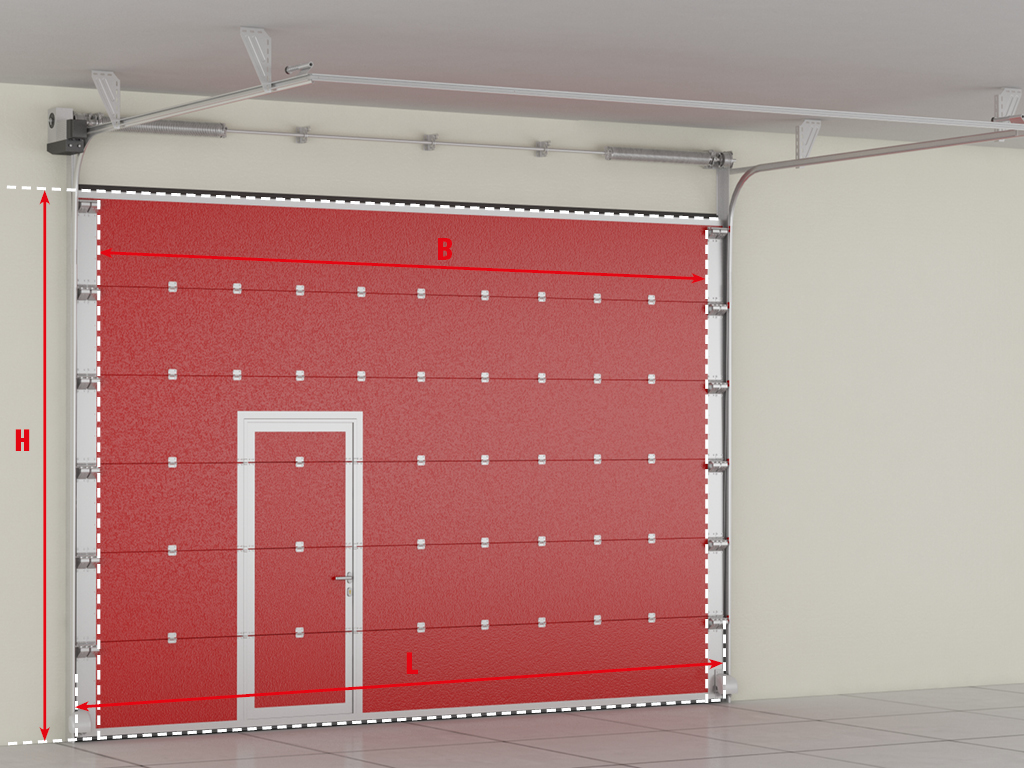

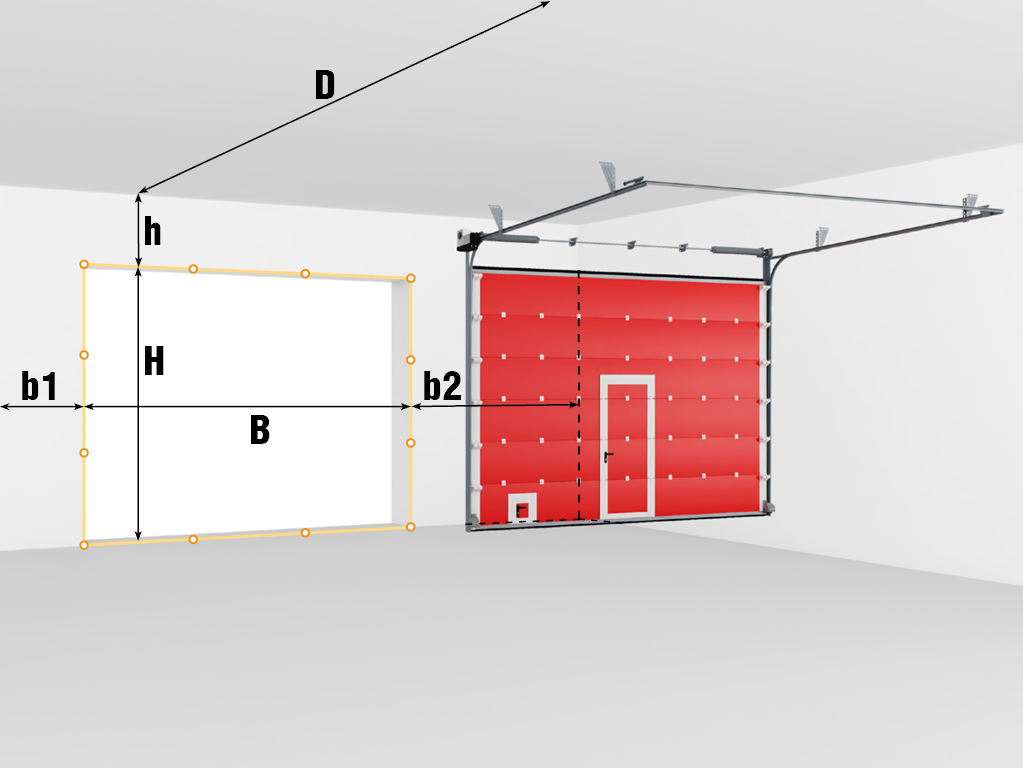

Размеры

Ширина проема, мм	от 2000 до 6000*
Высота проема, мм	от 2000 до 6000*
Притолока, мм	от 650
Пристенки, мм	от 300
Глубина помещения, мм	высота помещения + 600

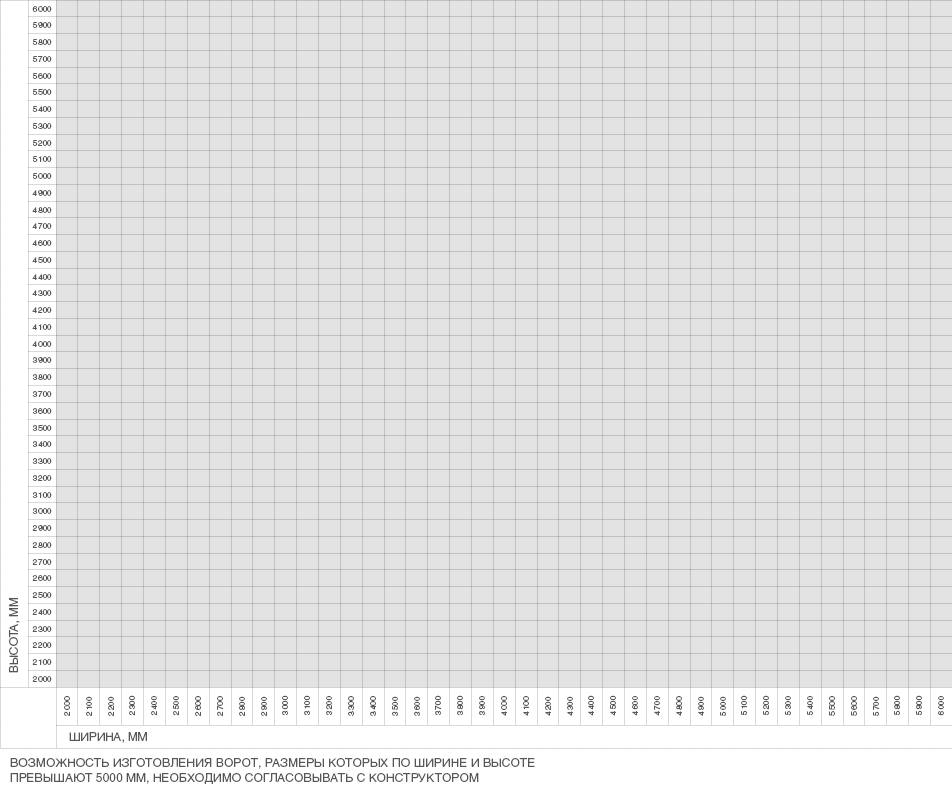

* — Размеры от 5000 мм по ширине и высоте требуют дополнительного согласования с конструктором

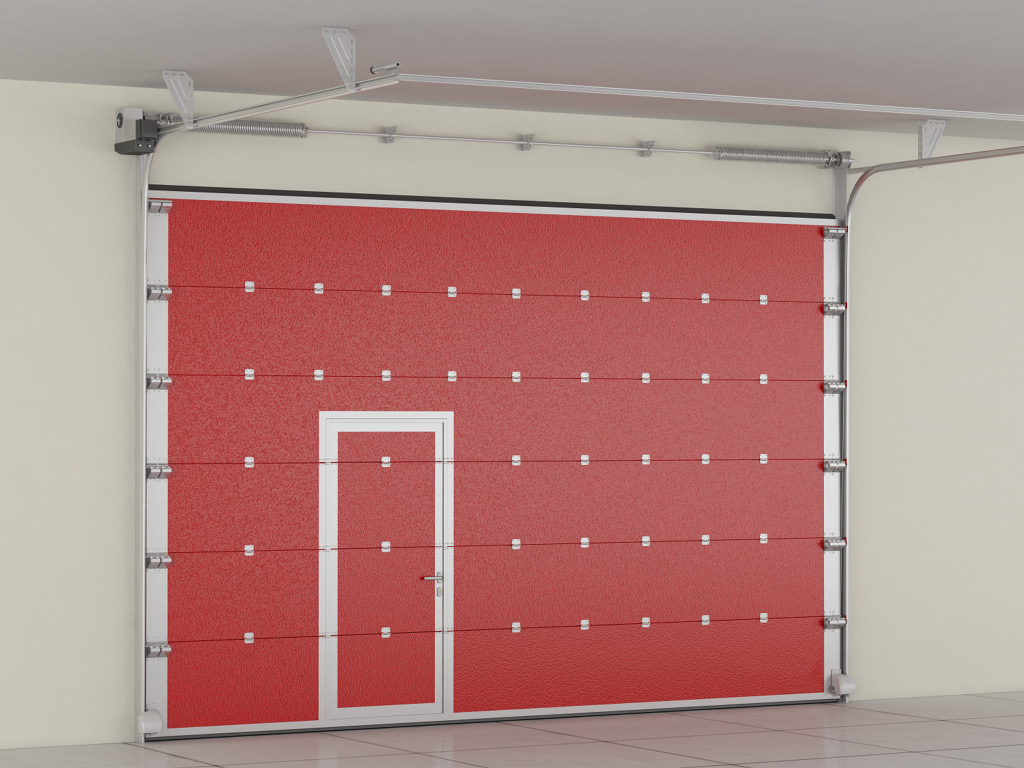

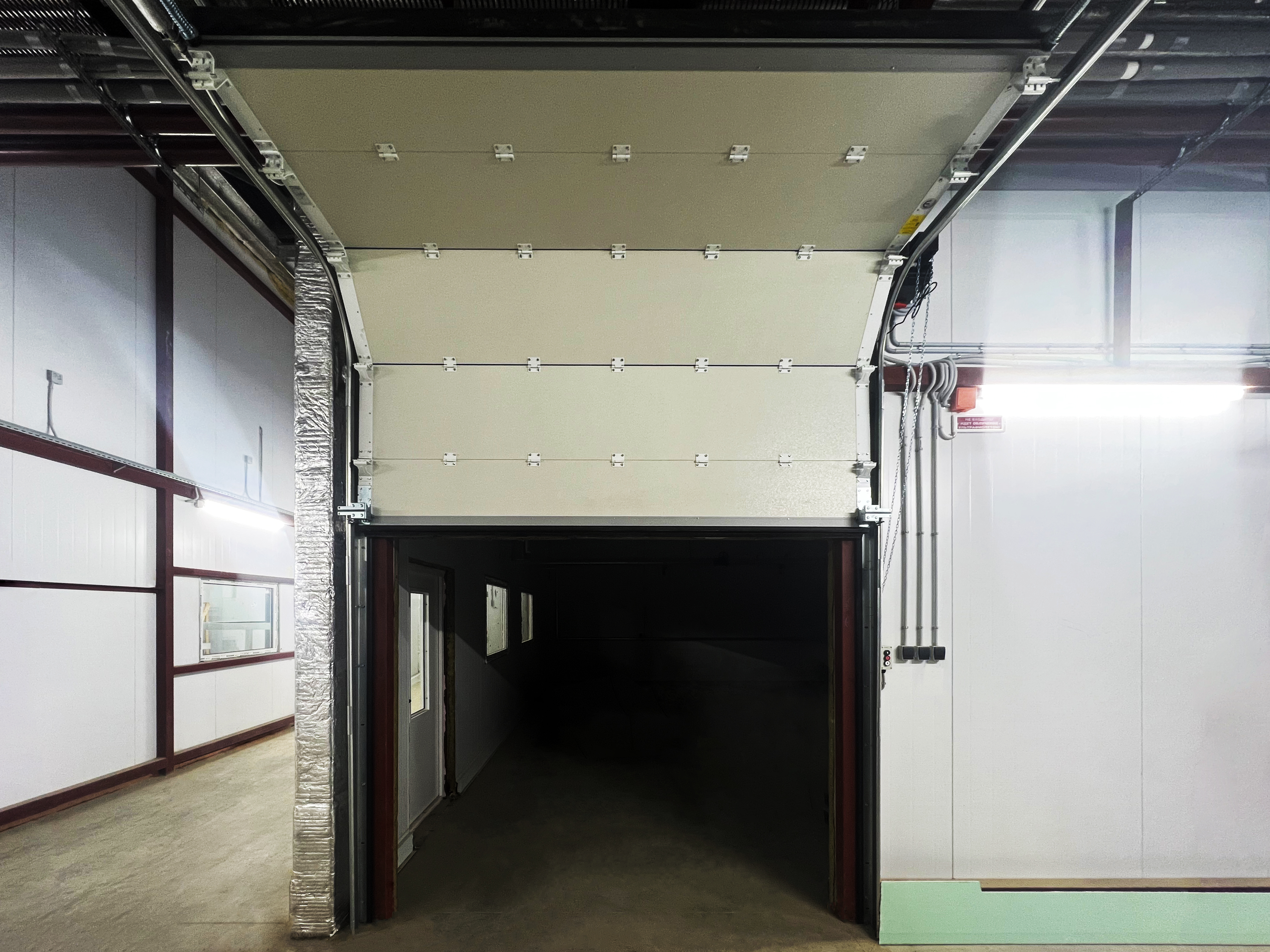

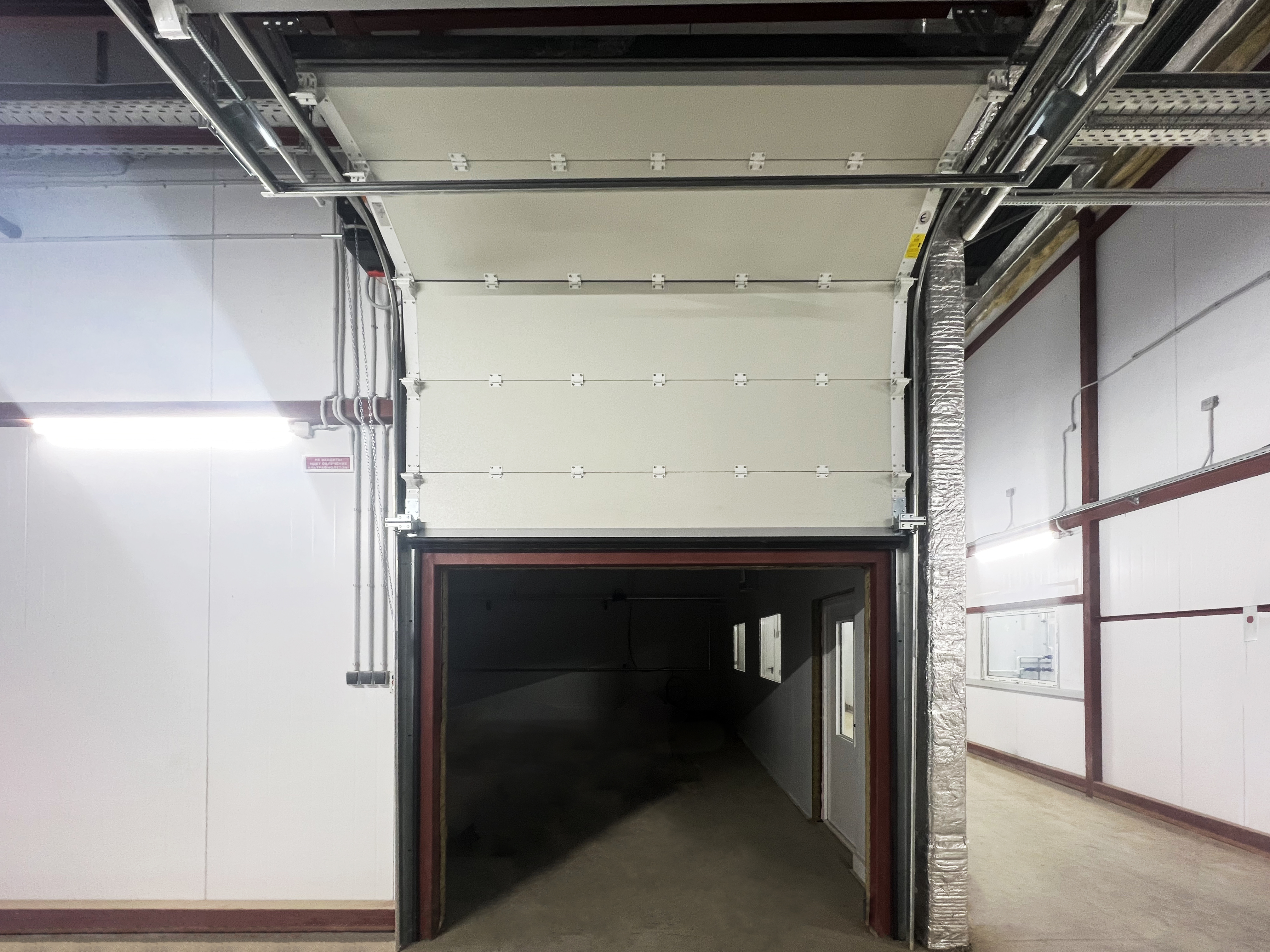

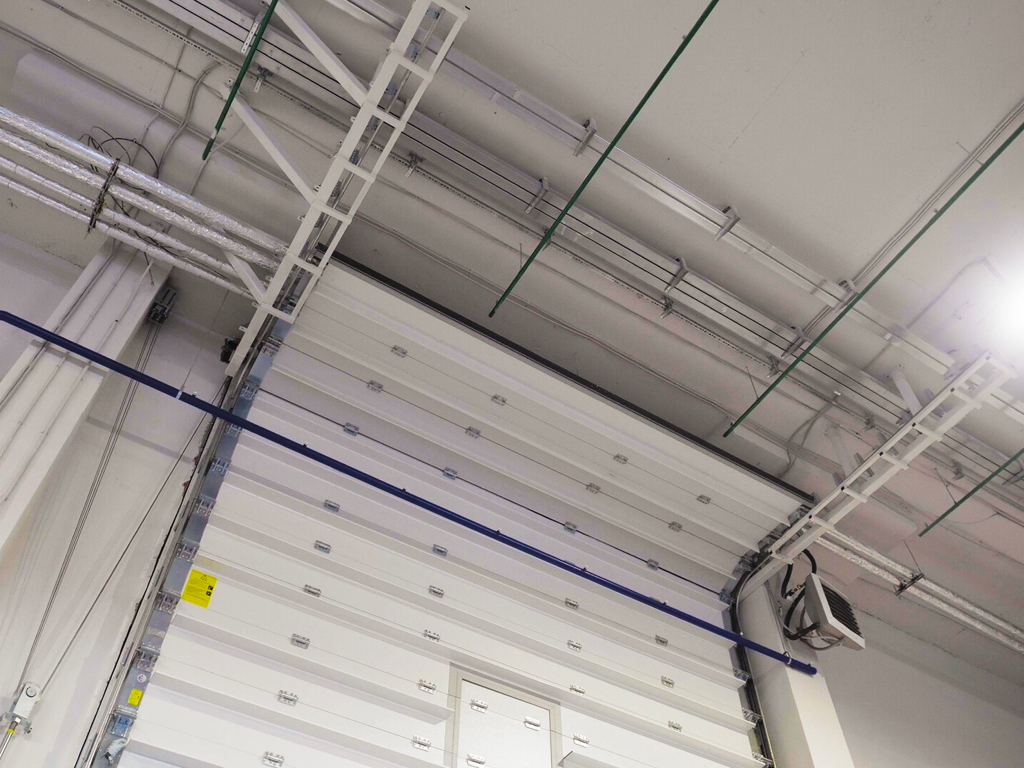

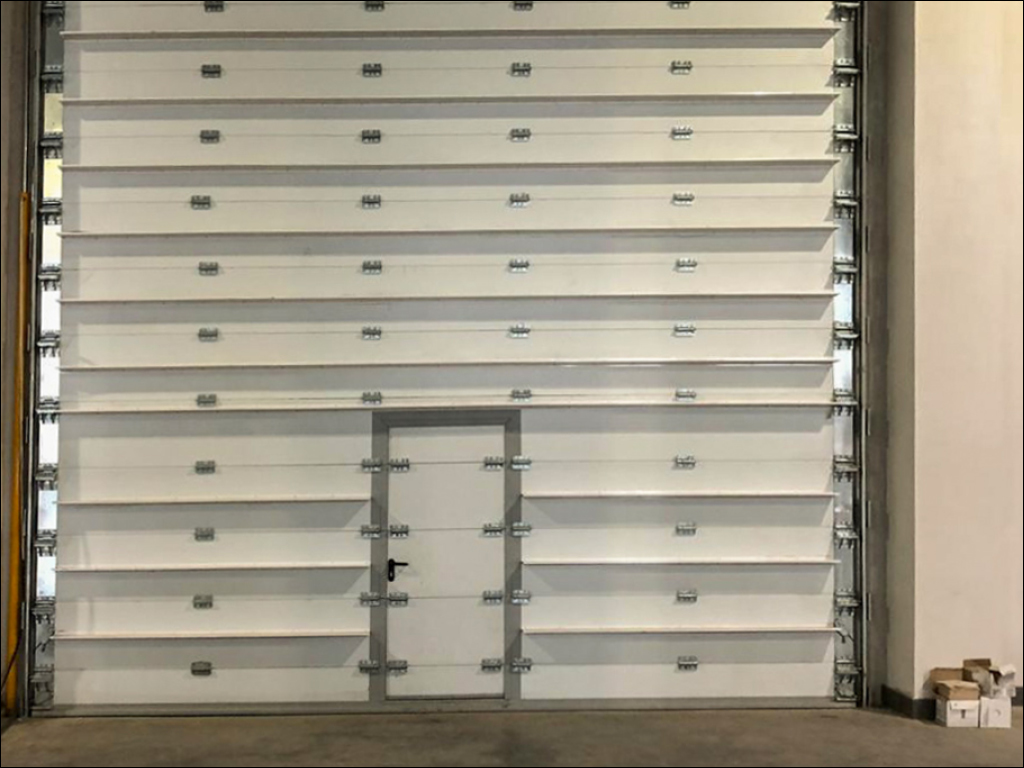

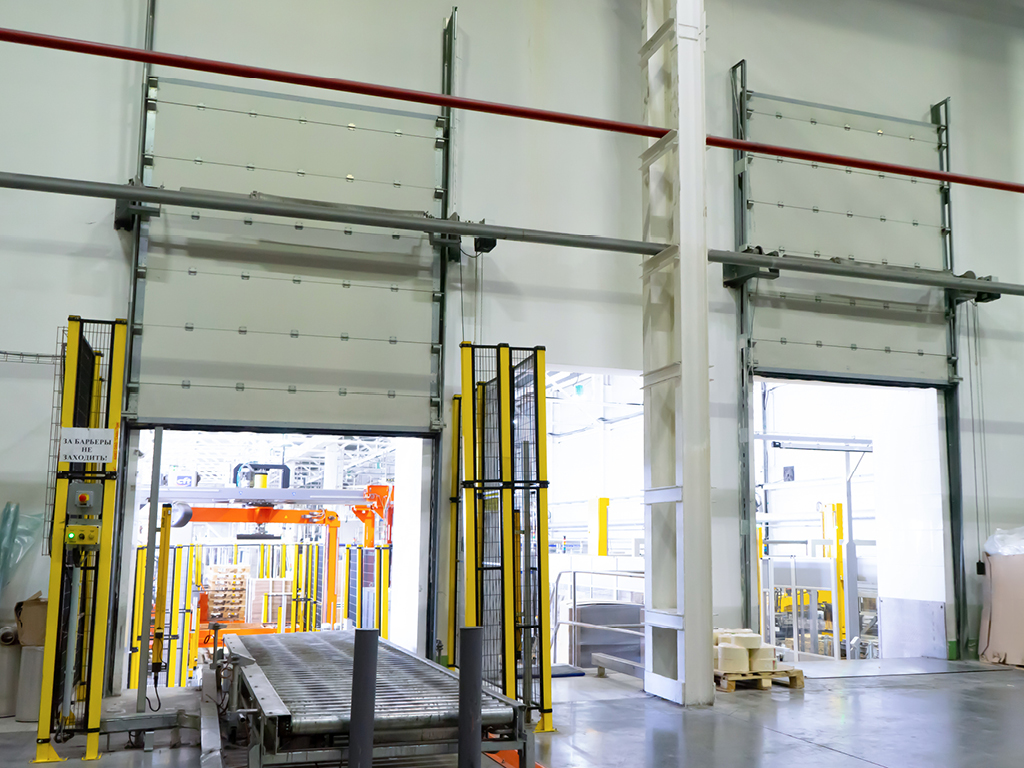

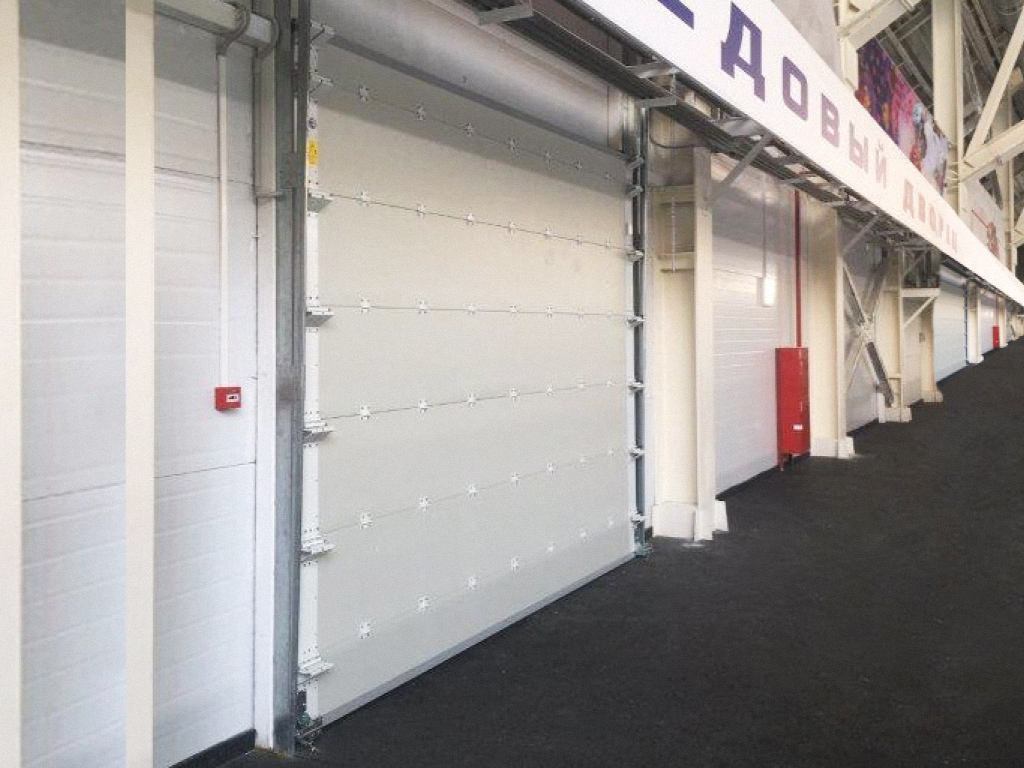

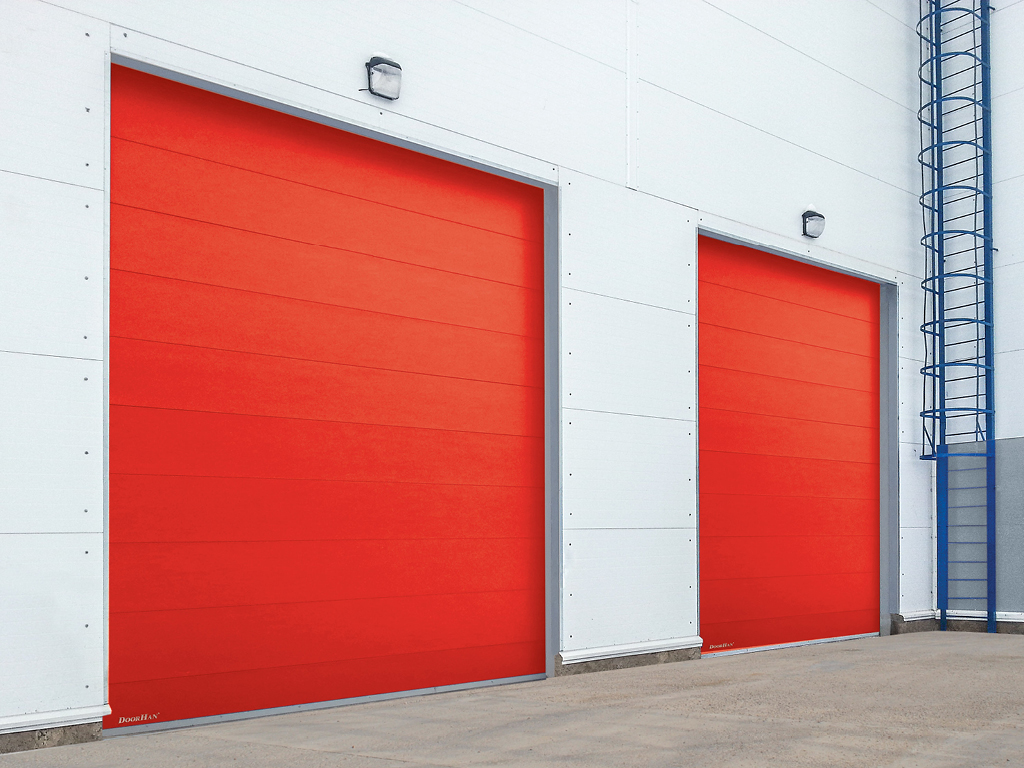

Внешний вид

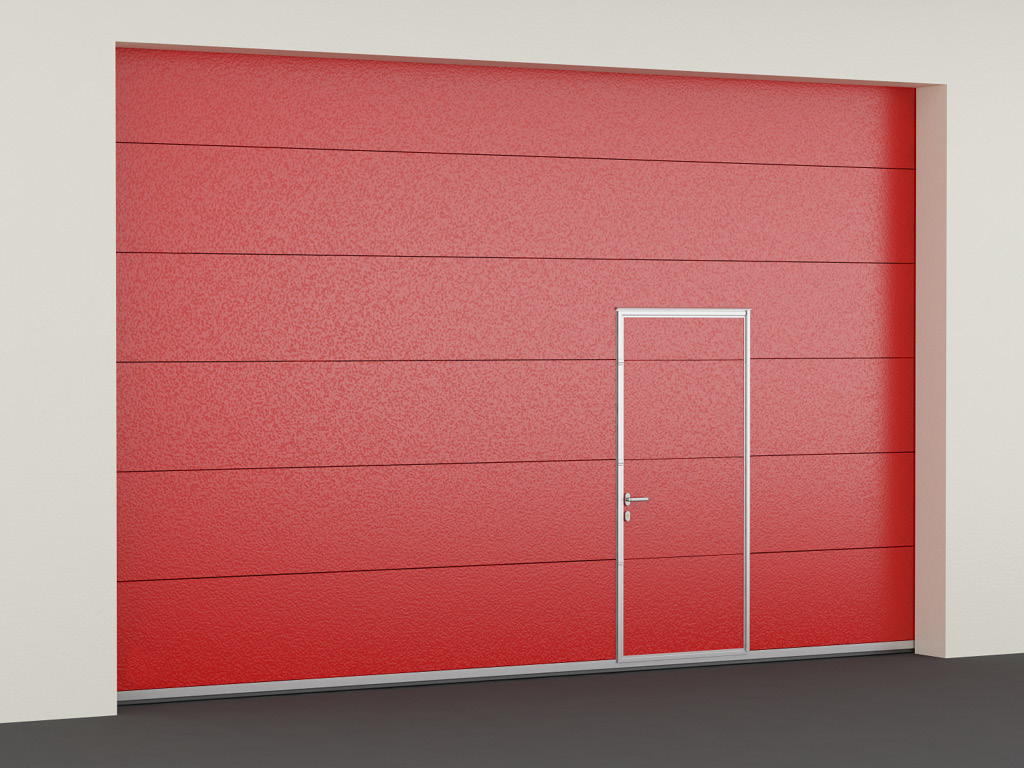

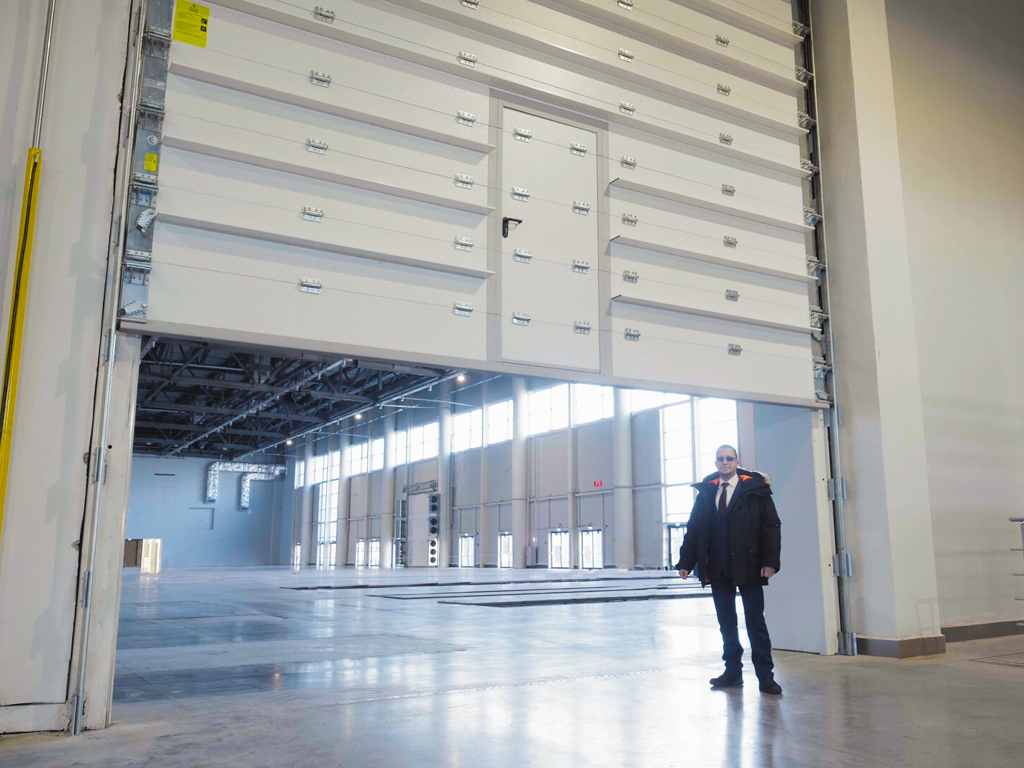

Секционные противопожарные ворота с классом огнестойкости EI60 9

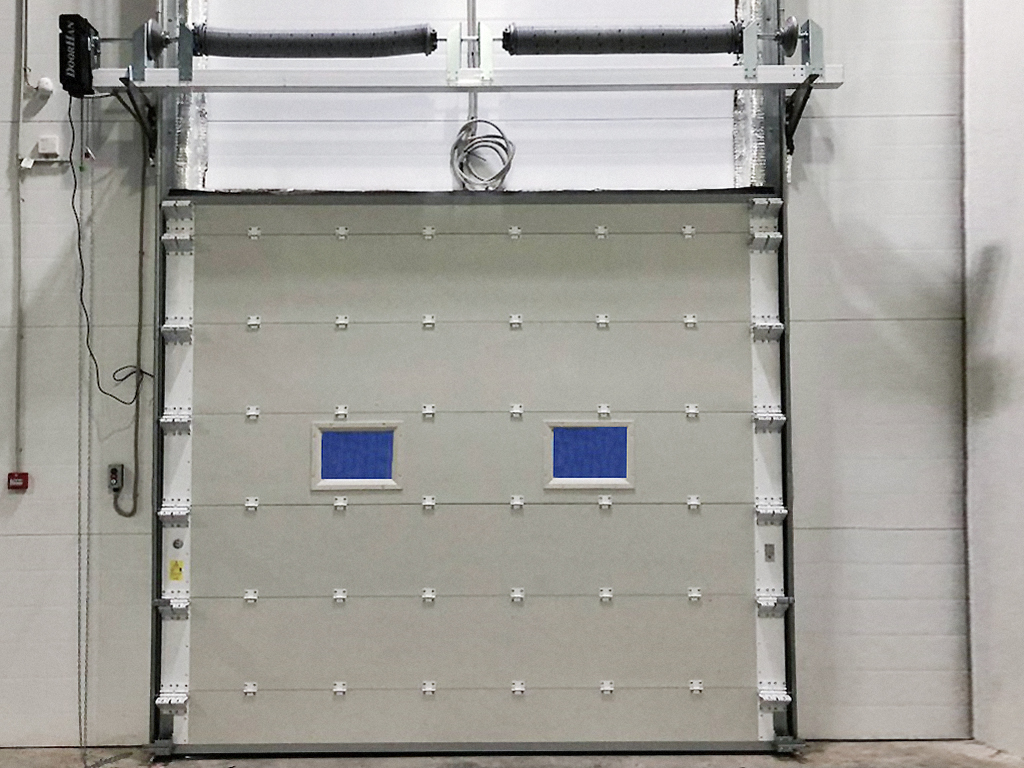

Секционные противопожарные ворота с классом огнестойкости EI60 10

По периметру противопожарных секционных ворот устанавливаются резиновый уплотнитель и терморасширяющаяся лента, которая при нагревании увеличивается и герметизирует ворота. Благодаря тому, что ворота открываются вверх и откатываются под потолок, они не занимают много места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки.

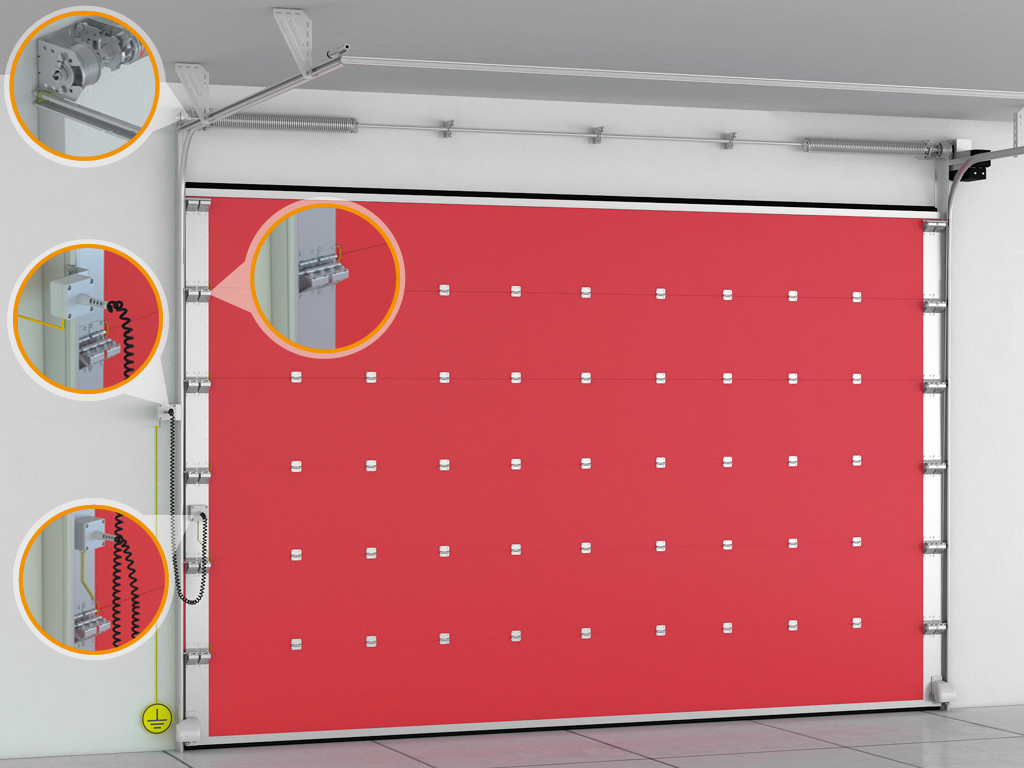

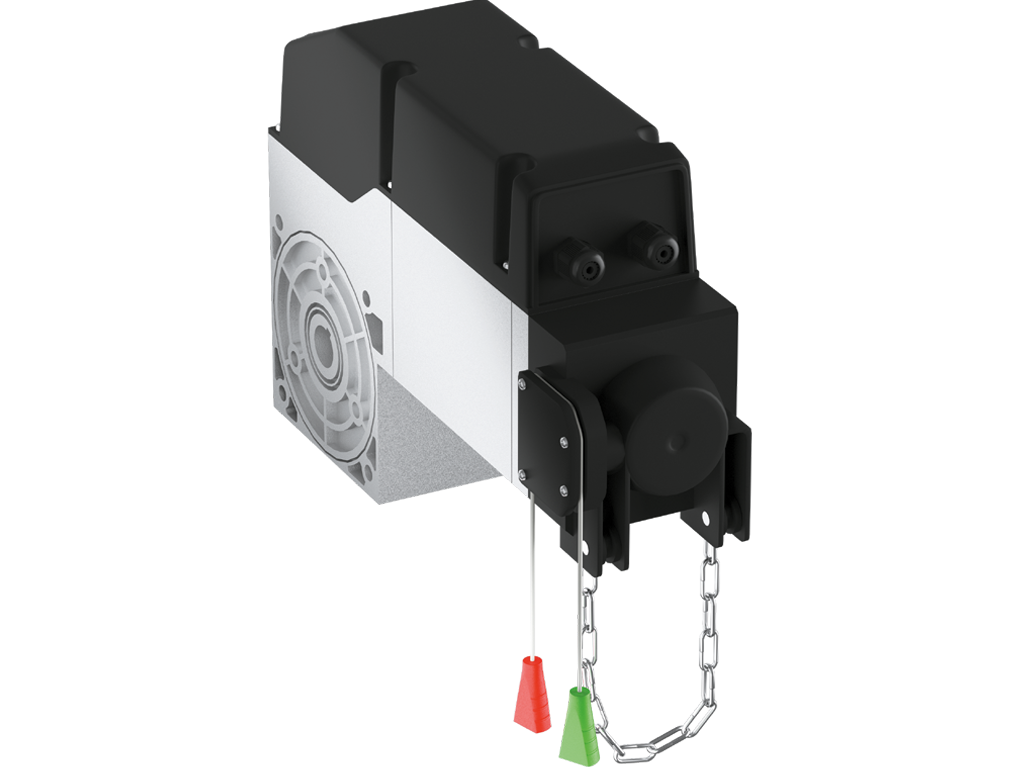

Ворота спроектированы и изготовлены из высококачественных материалов с применением современных технологий. Они безопасны в использовании — в их конструкции предусмотрены защитные устройства от разрыва троса и обрыва пружины, обеспечивающие надежную работу и предотвращающие падение полотна ворот. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке. Они обладают высокой прочностью, термо- и звукоизоляцией, а также защитой от взлома. Для автоматизации противопожарных секционных ворот применяются электроприводы DoorHan. Противопожарные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

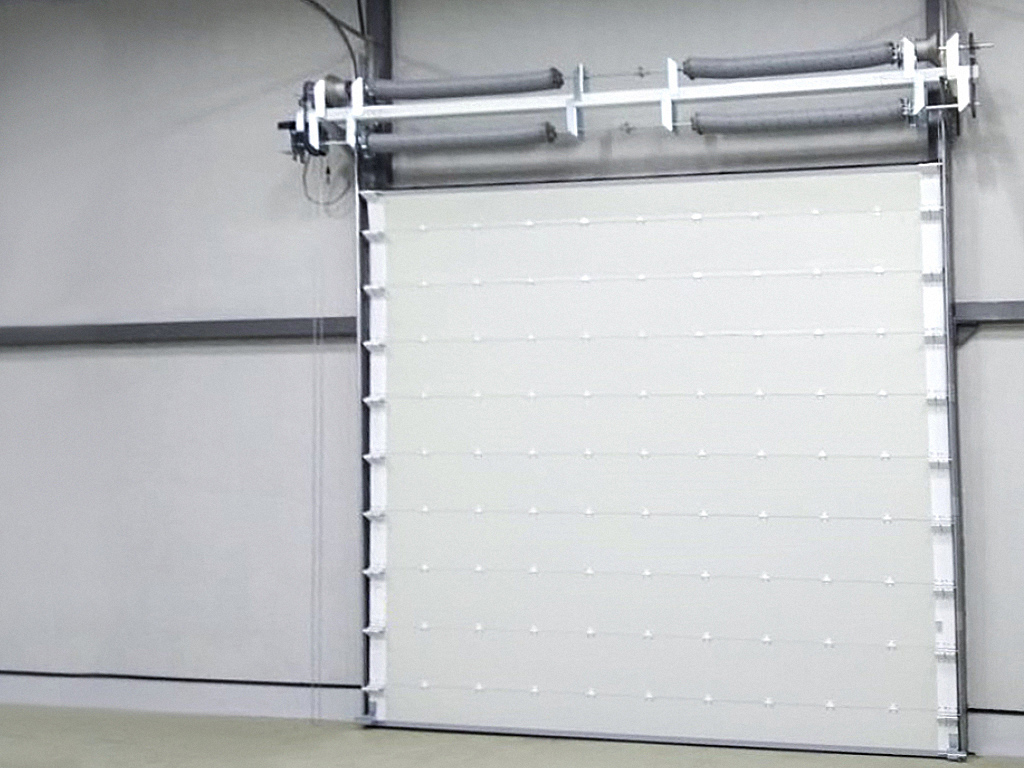

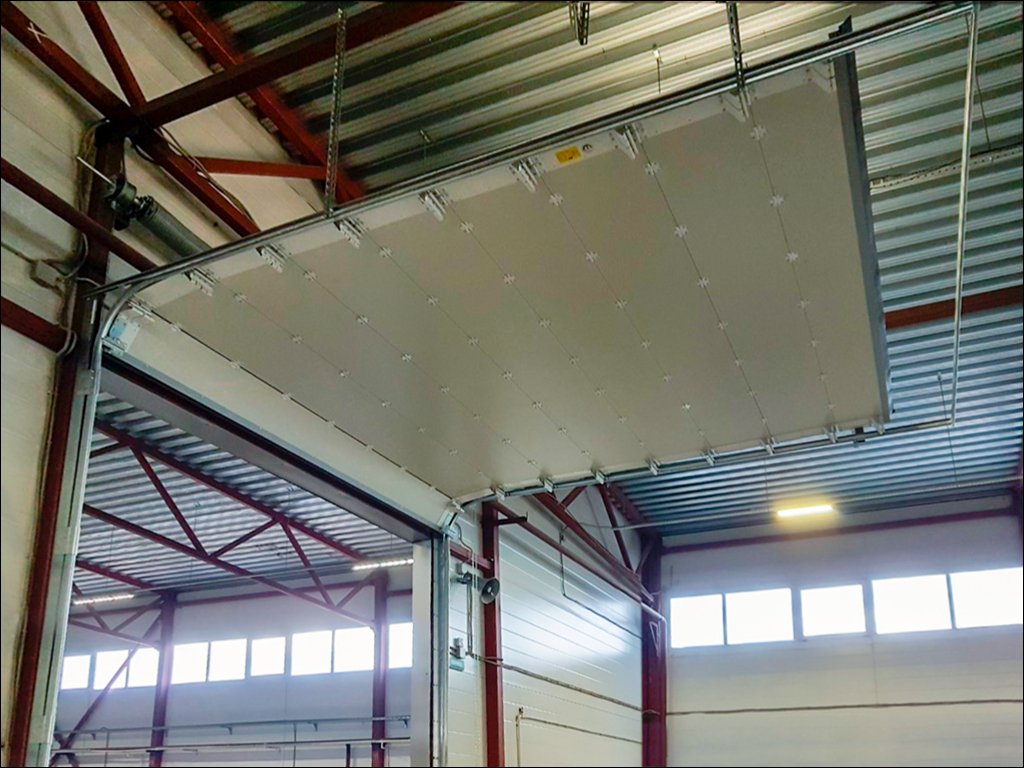

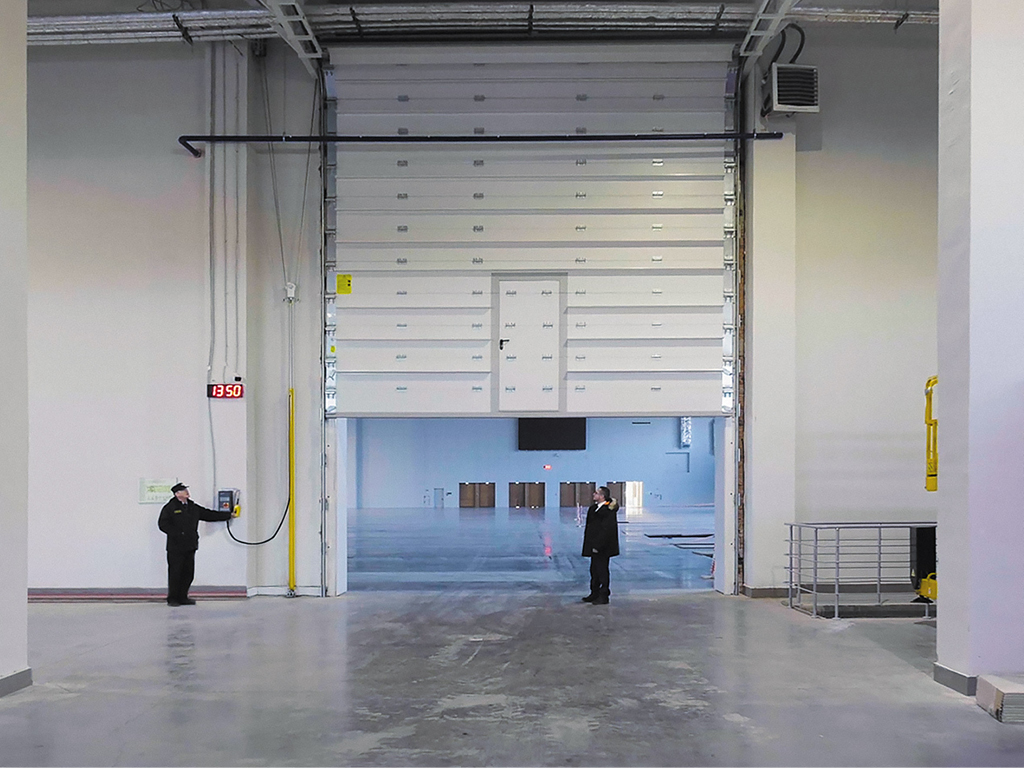

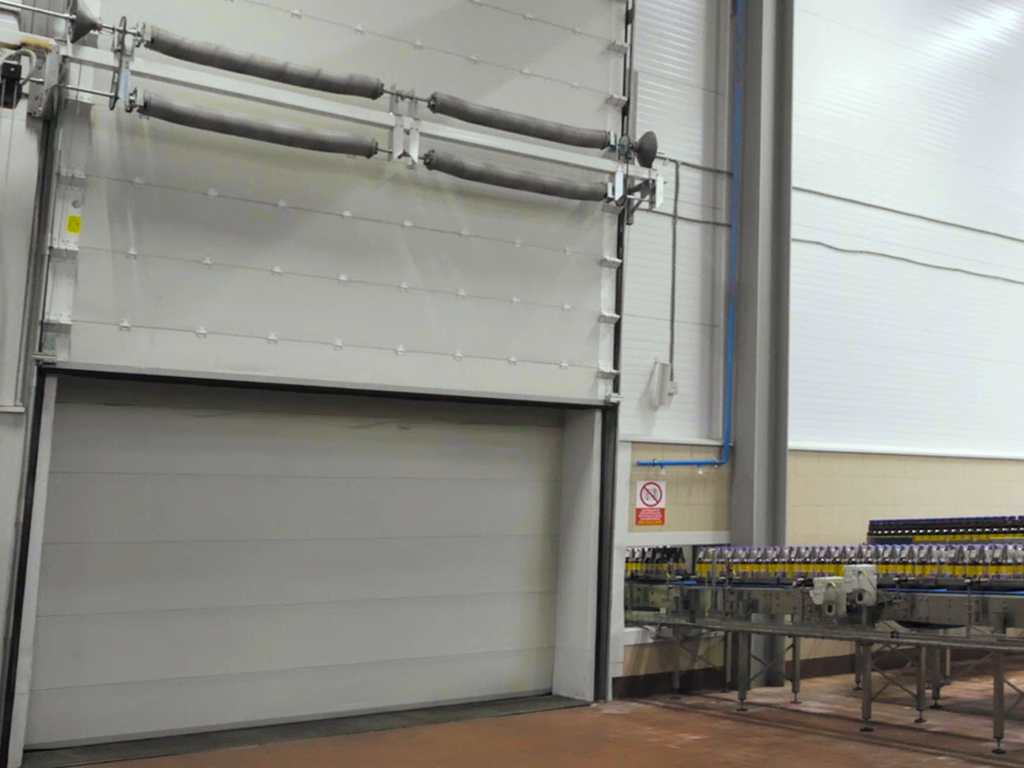

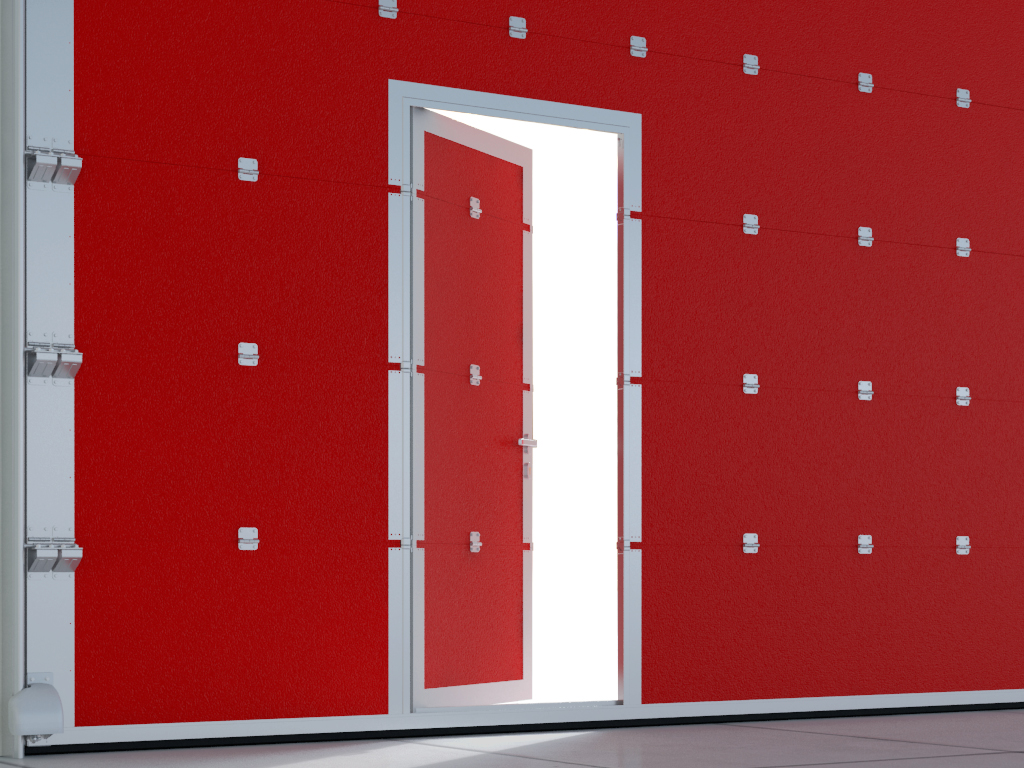

Внешний вид

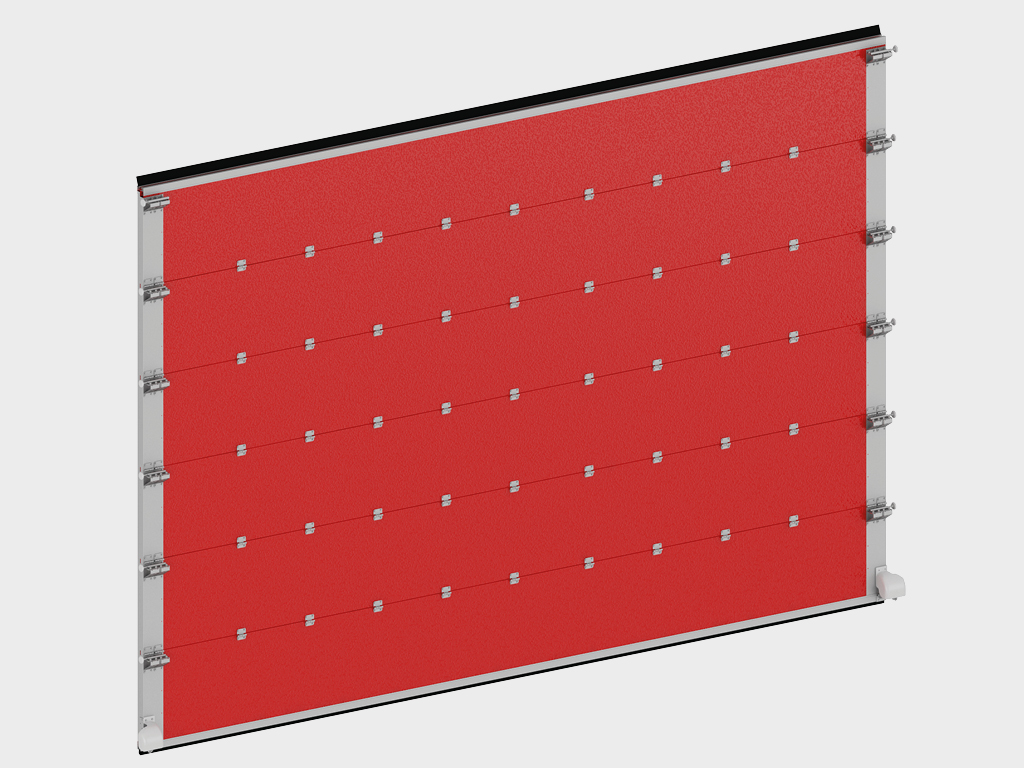

Секционные противопожарные ворота с классом огнестойкости EI60 11

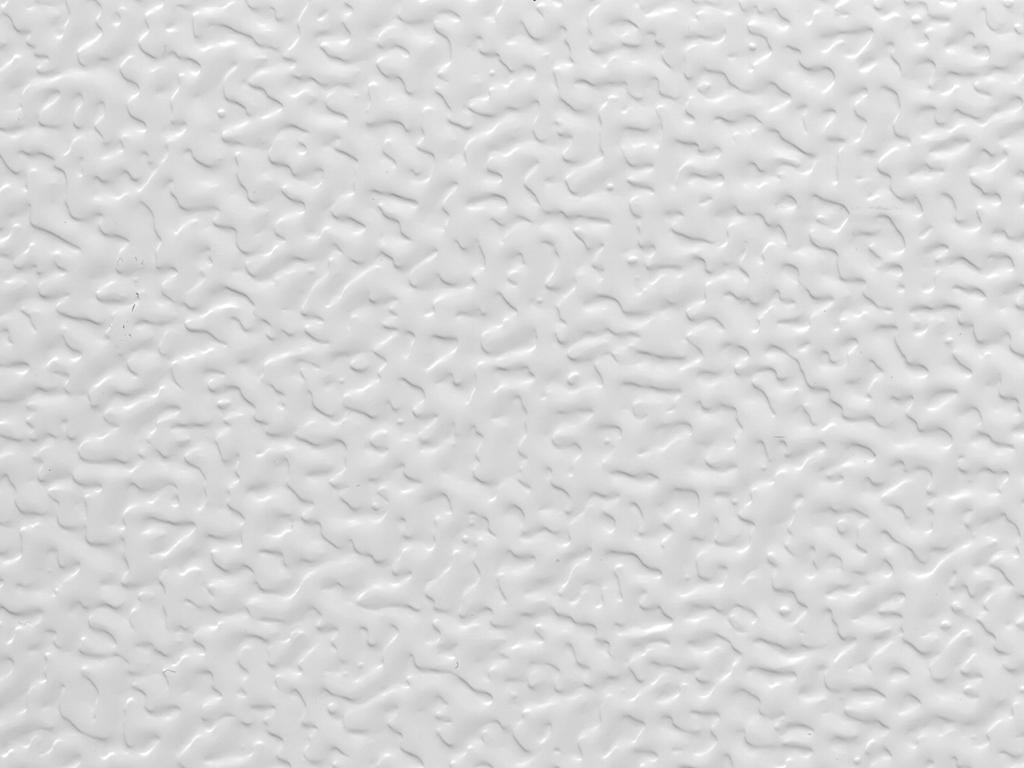

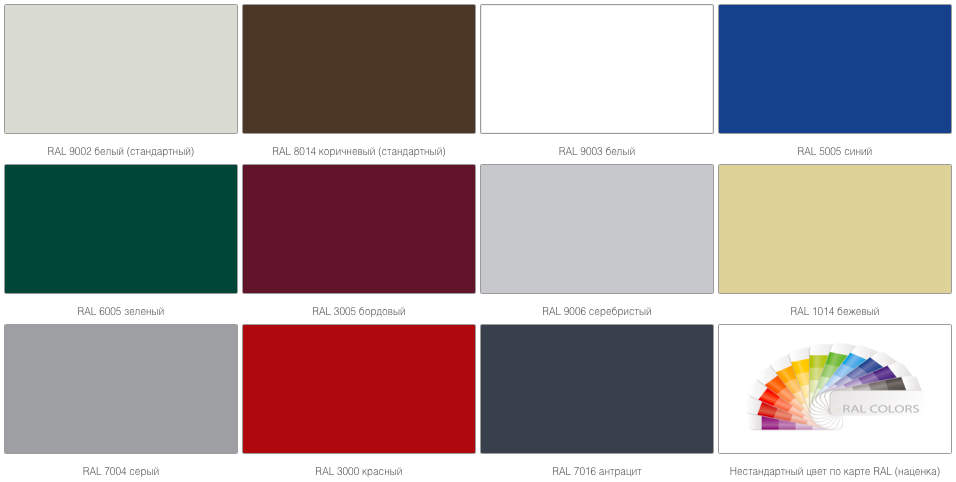

Полотно имеет фактурные шероховатости «Stucco» и может быть окрашено в любой из 11 стандартных цветов, или за дополнительную плату, в любой из RAL-цветов

Секционные противопожарные ворота с классом огнестойкости EI60 12

Комплектация

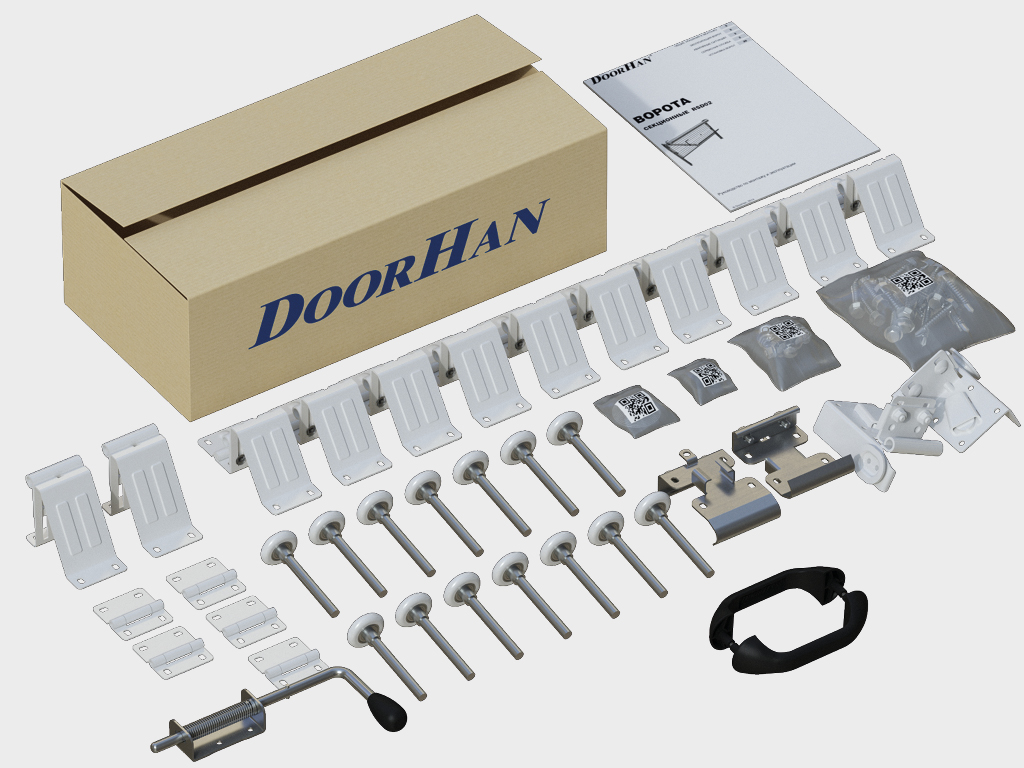

Базовая комплектация

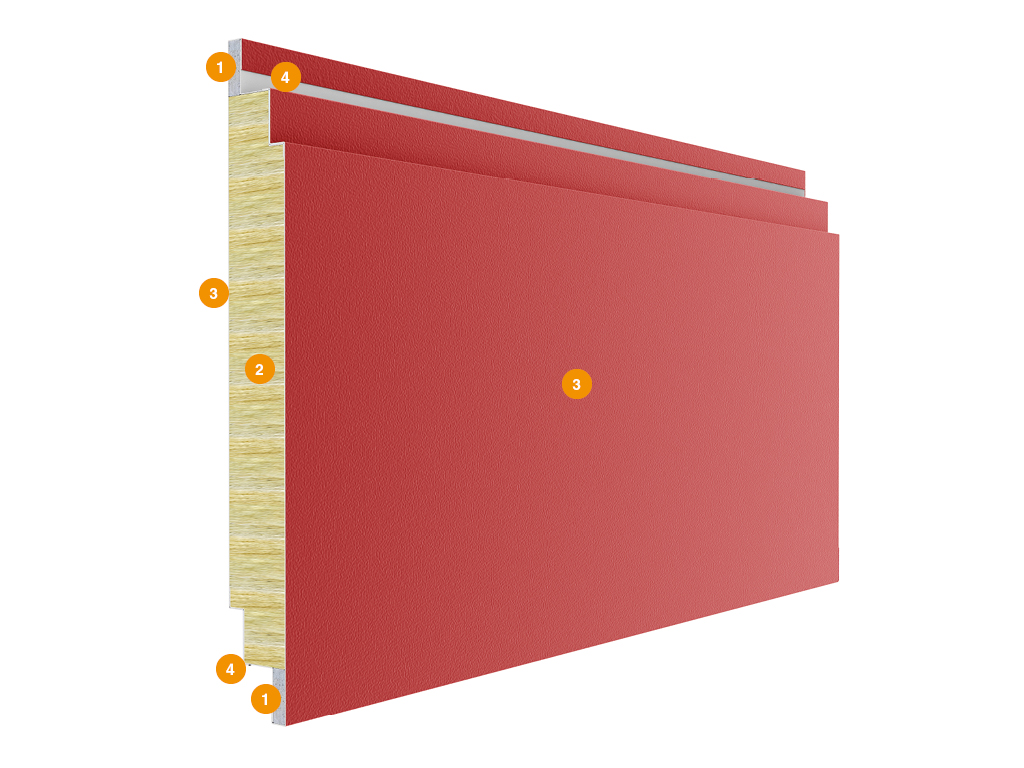

Щит ворот из стальных сендвич-панелей толщиной 60 мм
Окрашенные торсионные пружины

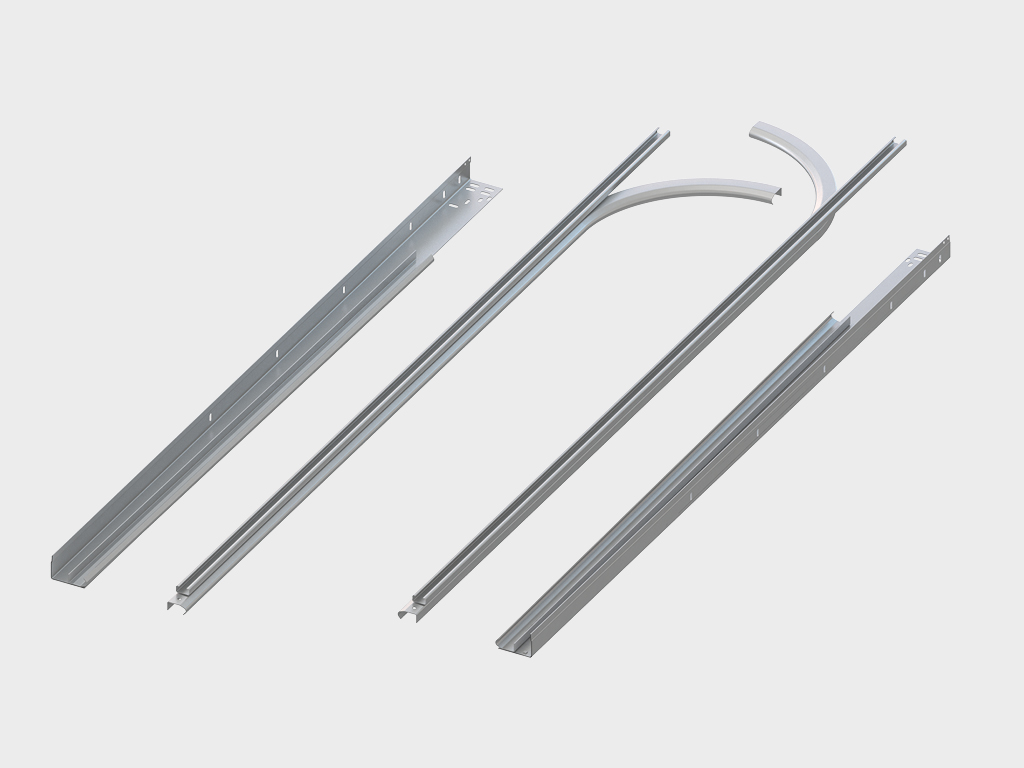

Комплект боковых направляющих
Устройство защиты от разрыва пружины
Комплект крепежных элементов
Амортизаторы
