Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX

Доставка из Москвы

Новая серия гаражных ворот DOORHAN RSD01LUX имеют существенное отличие от конкурентов других производителей, щит ворот изготовлен из алюминия. Вес полотна ворот становится значительно ниже, при этом получая антикоррозийную защиту и существенную теплоизоляцию. Монтаж ворот довольно таки простой о чем вы можете увидеть в видео ниже. Несколько вариантов дизайна панели. Секционные ворота представлены 2 стандартными цветами не влияющих на цену.Возможно исполнение как в ручном так и в автоматическом режиме. Чертежи гаражных ворот, инструкции по монтажу приложены под описанием. Купить ворота Вы сможете набрав наших менеджеров. Цена ворот рассчитывается в зависимости от размеров.

Детали

Срок гарантии

1 год

74.542
Цена указана с НДС 20%

Описание

Новая серия гаражных ворот DOORHAN RSD01LUX имеют существенное отличие от конкурентов других производителей, щит ворот изготовлен из алюминия. Вес полотна ворот становится значительно ниже, при этом получая антикоррозийную защиту и существенную теплоизоляцию. Монтаж ворот довольно таки простой о чем вы можете увидеть в видео ниже. Несколько вариантов дизайна панели. Секционные ворота представлены 2 стандартными цветами не влияющих на цену.Возможно исполнение как в ручном так и в автоматическом режиме. Чертежи гаражных ворот, инструкции по монтажу приложены под описанием. Купить ворота Вы сможете набрав наших менеджеров. Цена ворот рассчитывается в зависимости от размеров.

Конструкция

RSD01 LUX серия алюминиевых секционных ворот производства DOORHAN высотой перекрытия до 2750 мм и шириной 3000 мм. Высота перемычки для установки данного типа ворот составляет минимально 90 мм в ручном исполнении и 130 мм в автоматическом. Высокие антикоррозийные свойства полотна. Уплотнительный контур по всему периметру ворот. Обратите внимание на конструкцию полотна ворот с отсутствием моста холода, что особенно актуально в нашем регионе. Цена ворот варьируется в зависимости от размеров.

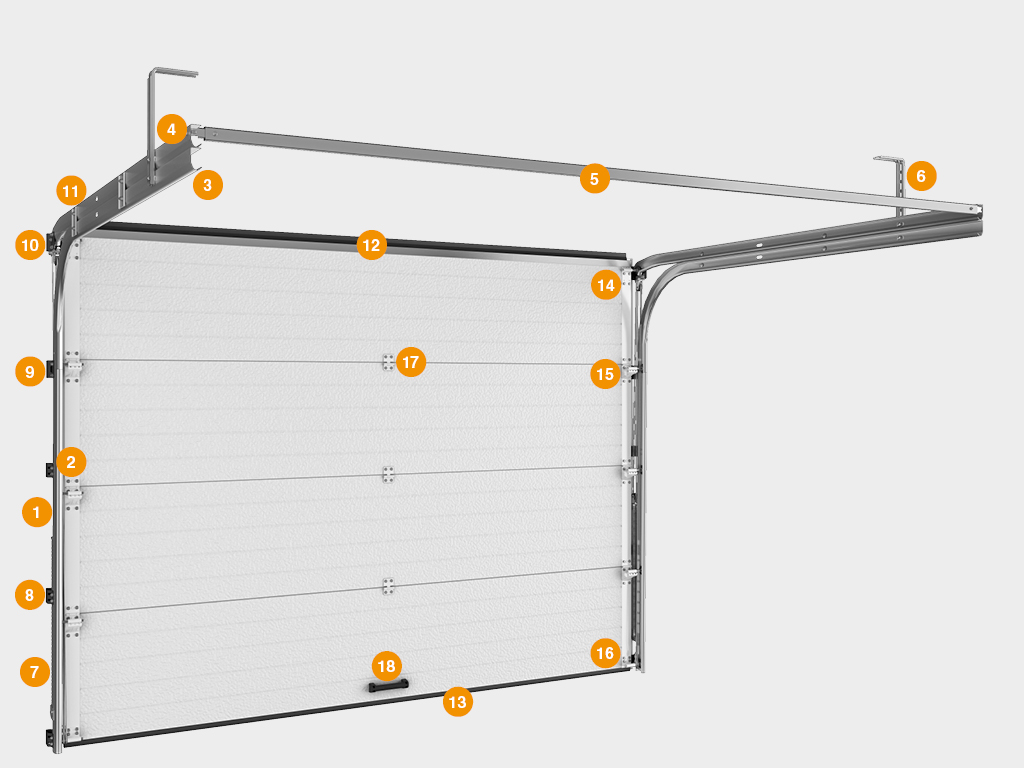

Конструкция гаражных ворот

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 1

  1.  Ригель вертикальный
  2.  Вертикальная направляющая
  3.  Нижний изгиб горизонтальной направляющей
  4.  Верхний изгиб горизонтальной направляющей
  5.  С-профиль
  6.  Кронштейн крепления к потолку
  7.  Система уравновешивания полотна — пружины растяжения
  8.  Кронштейн крепления направляющей
  9.  Кронштейн крепления нижнего изгиба
  10.  Кронштейн крепления верхнего изгиба
  11.  Пластина крепления горизонтальных направляющих
  12.  Верхний профиль с уплотнителем
  13.  Нижний профиль с уплотнителем
  14.  Верхний опорный кронштейн
  15.  Опора с роликодержателем и роликом
  16.  Нижний угловой кронштейн
  17.  Петля
  18.  Ручка

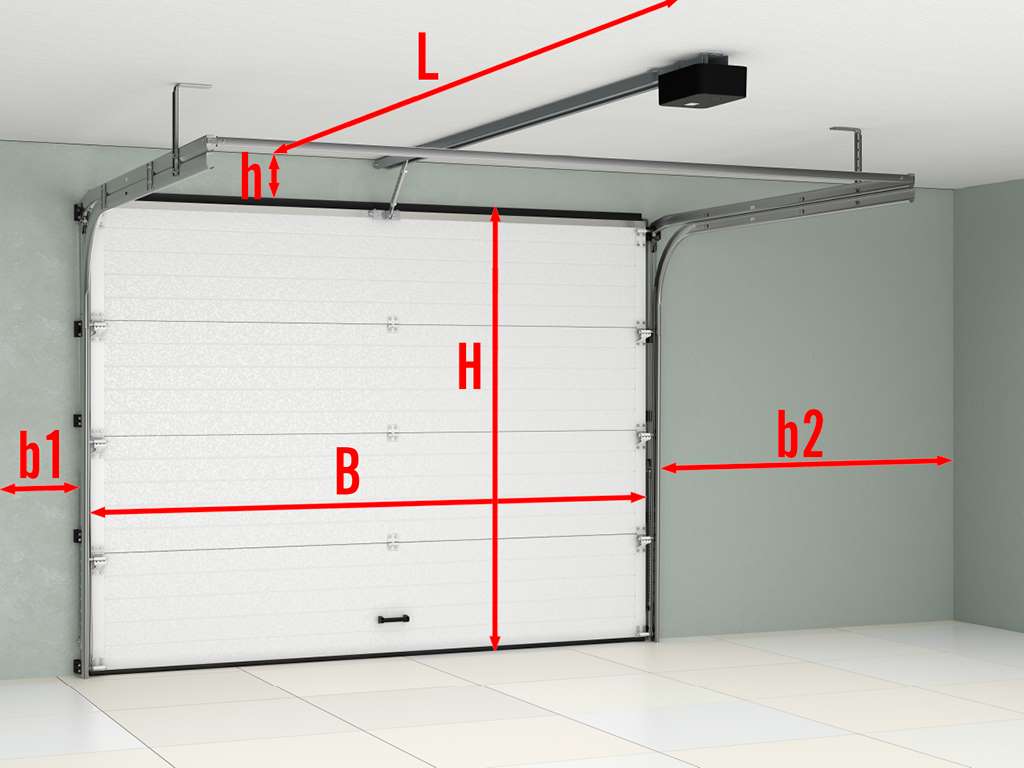

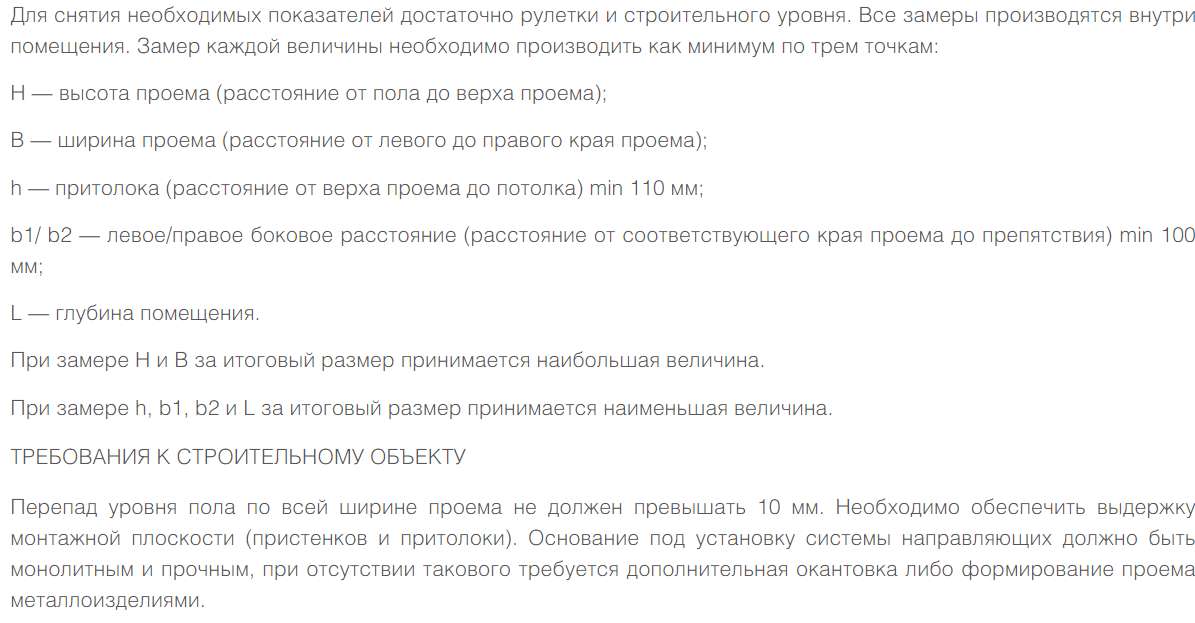

Как сделать замер и подготовить проем под установку ворот

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 2

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 3
Способы монтажа

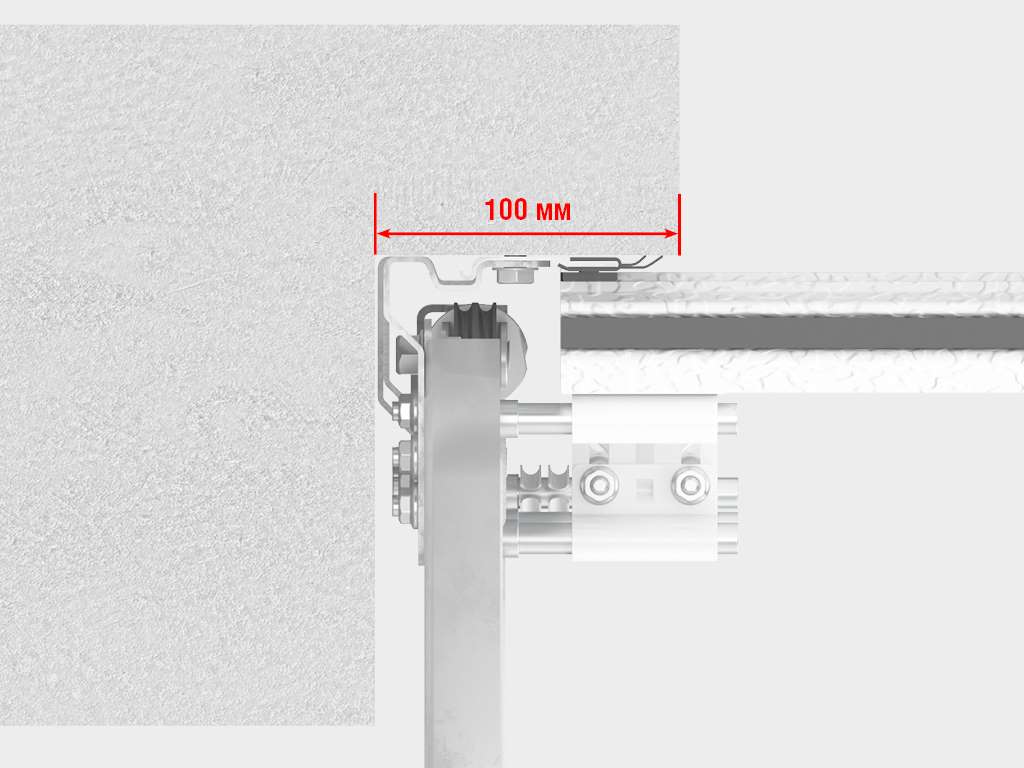

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 4
Накладной монтаж (классический тип монтажа): система направляющих монтируется с внутренней стороны проема.

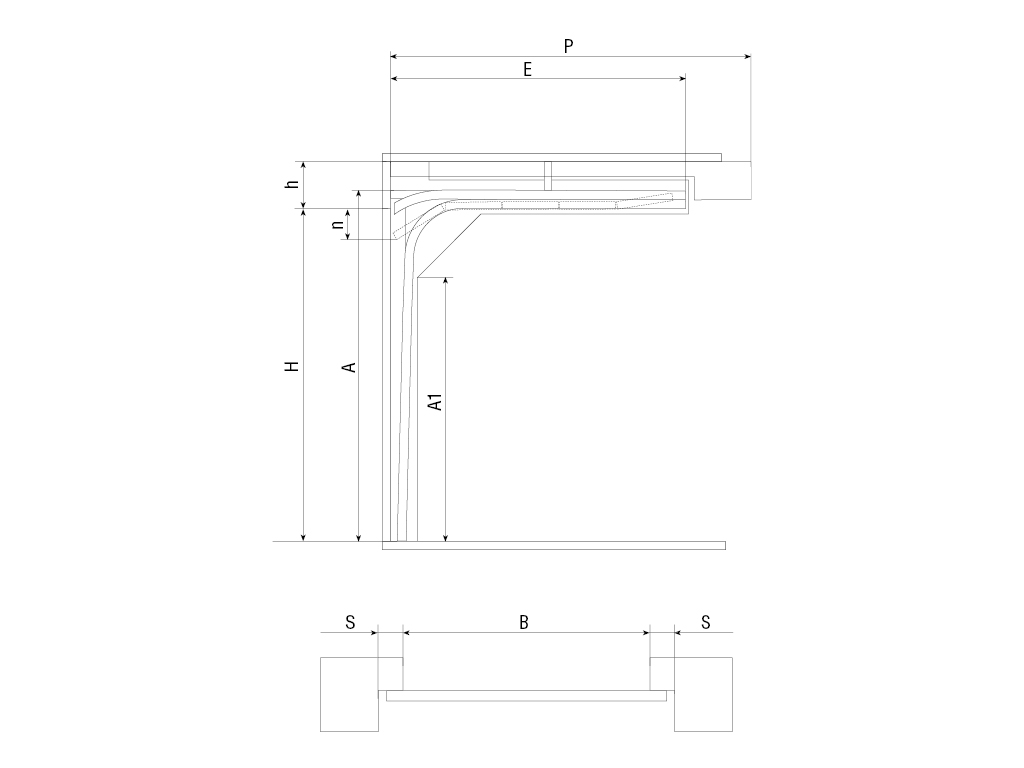

Стандартные конструктивные решения (низкий подъем)
Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 5

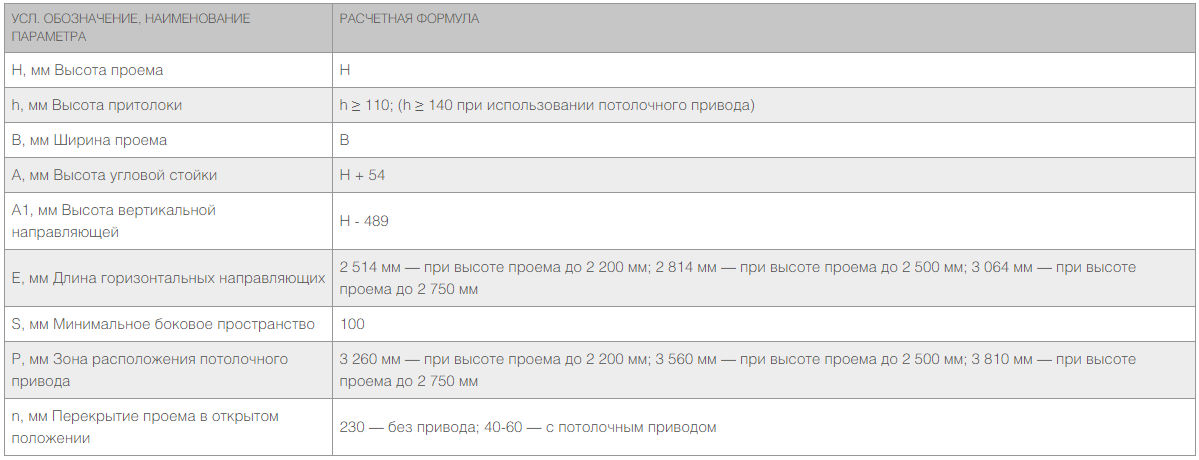

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 6



Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 7 точное значение зависит от типоразмера панелей, используемых в конструкции ворот



Видеообзор

Видео

Преимущества

Преимущества ворот гаражных DOORHAN

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 7

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 8

Внешний вид

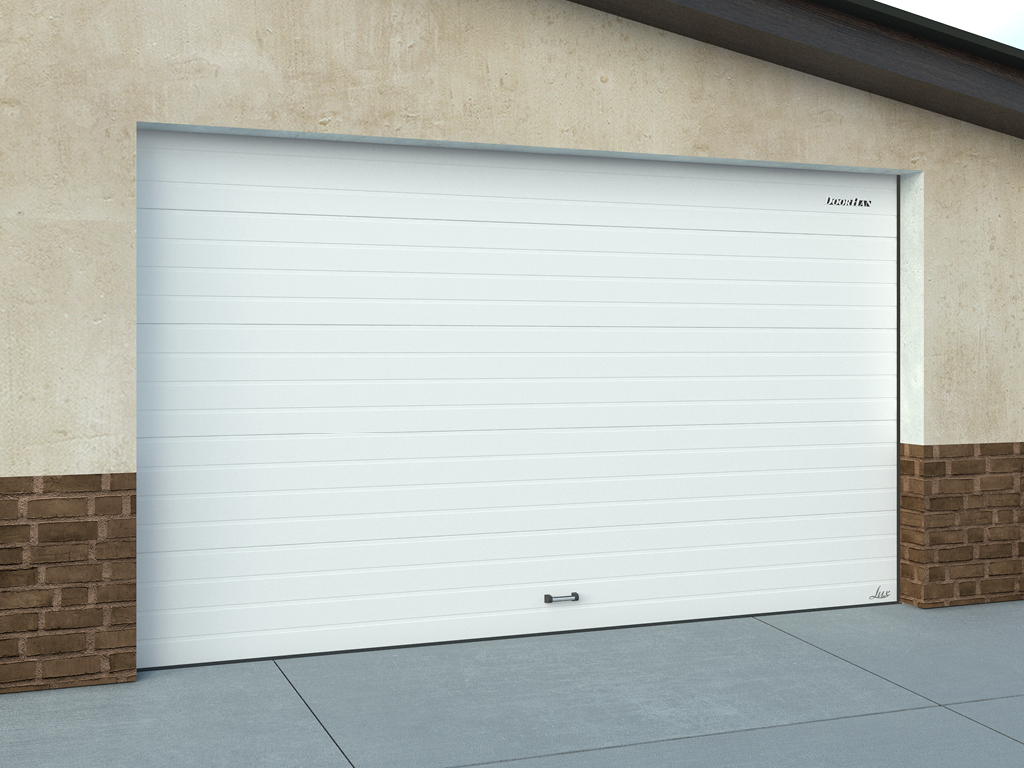

Ворота гаражные вид снаружи
Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 9

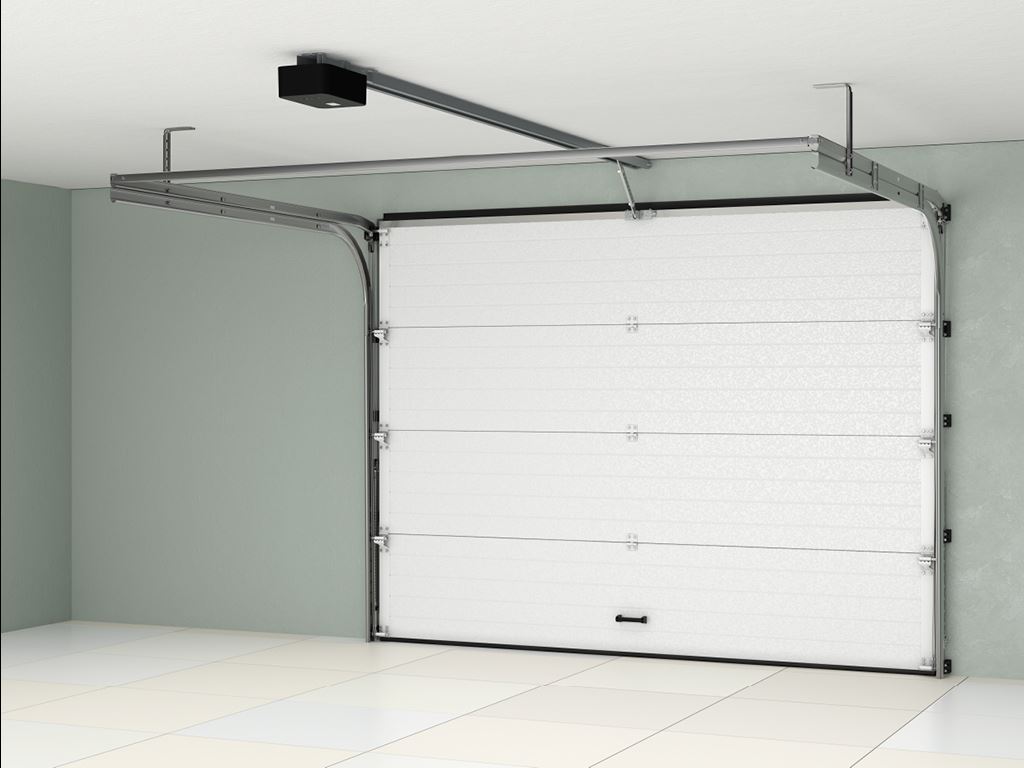

Ворота гаражные вид изнутри

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 10

Внешний вид ворот

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 11

Цвет ворот

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 12



Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 2 000 до 2 750
Ширина проема, мм от 2 000 до 3 500
Притолока, мм от 110
Пристенки, мм от 100

Комплектация

Базовая комплектация гаражных ворот

Алюминиевое полотно толщиной 40 мм с заполнением пенополиуретаном, усиленно под опоры и петли. Антикоррозийные свойства полотна.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 13

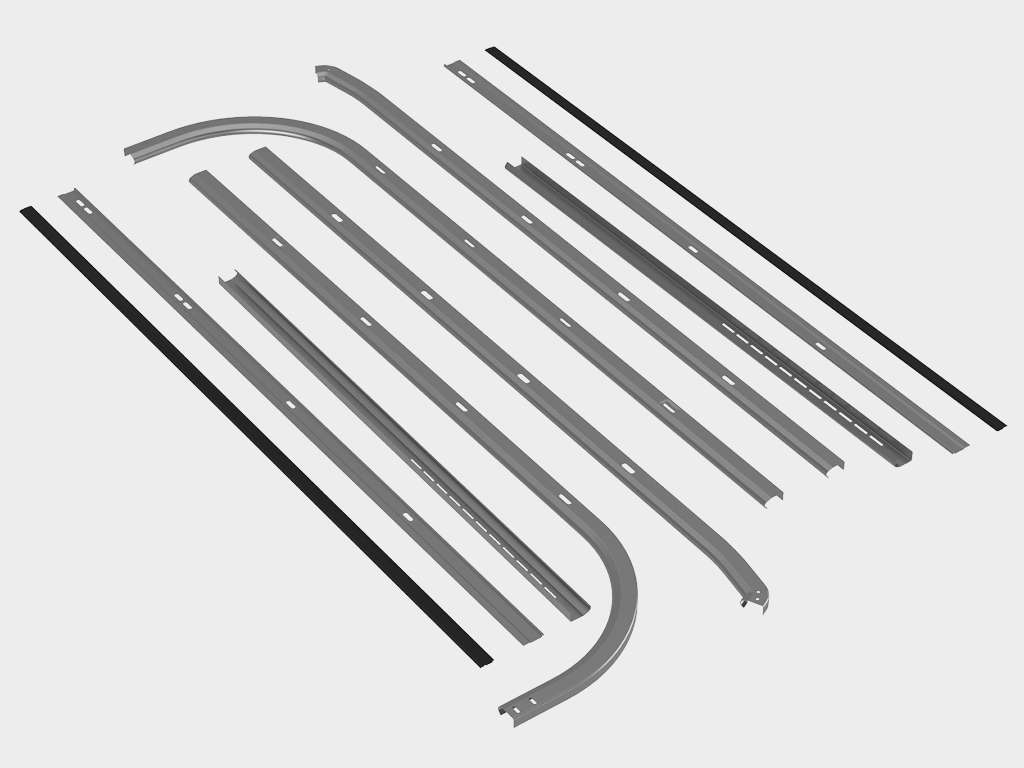

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью в сравнении с другими производителями, имеет все нужные перфорации для монтажа конструкции.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 14

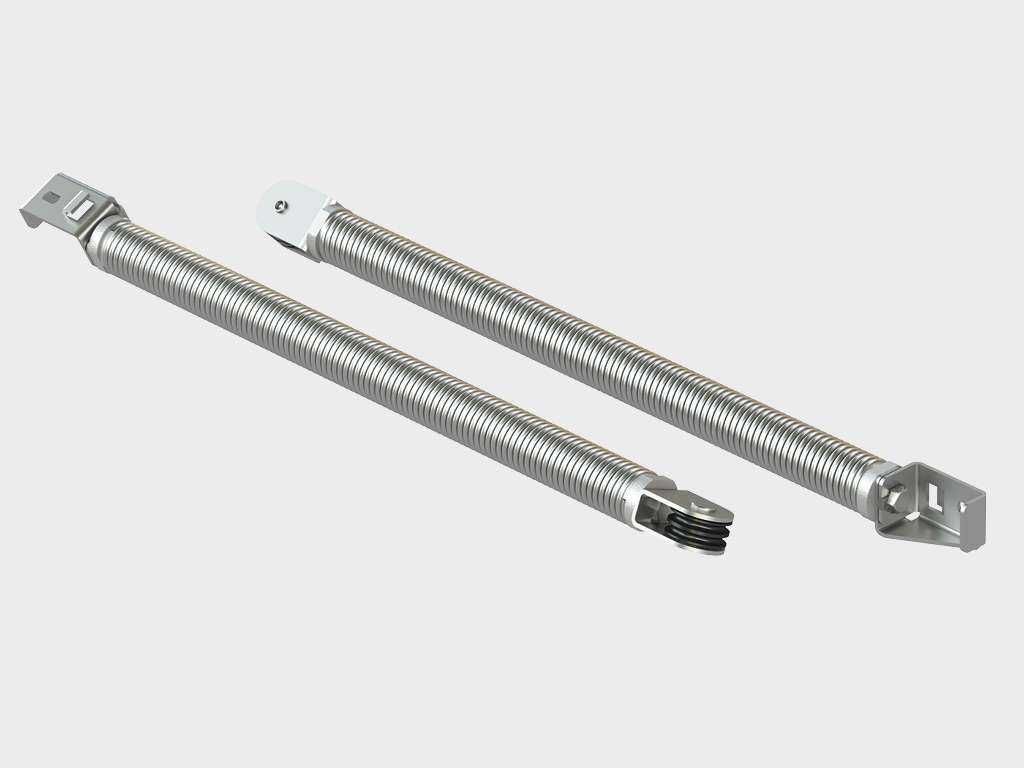

Количество циклов оцинкованных пружин растяжения (пружина в пружине) составляет не менее 25 000.
Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 15

Дизайнерская ручка гаражных ворот является изящным декоративным дополнением.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 16

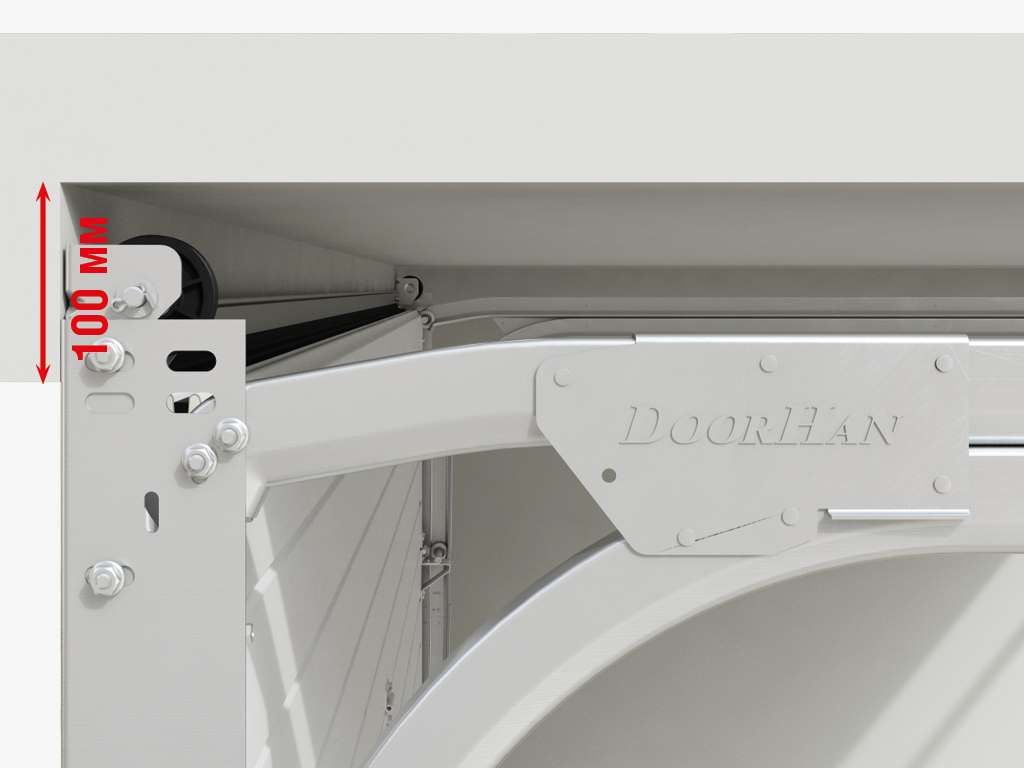

Минимальное расстояние для монтажа секционных ворот, позволяет установить практически в любое помещение.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 17

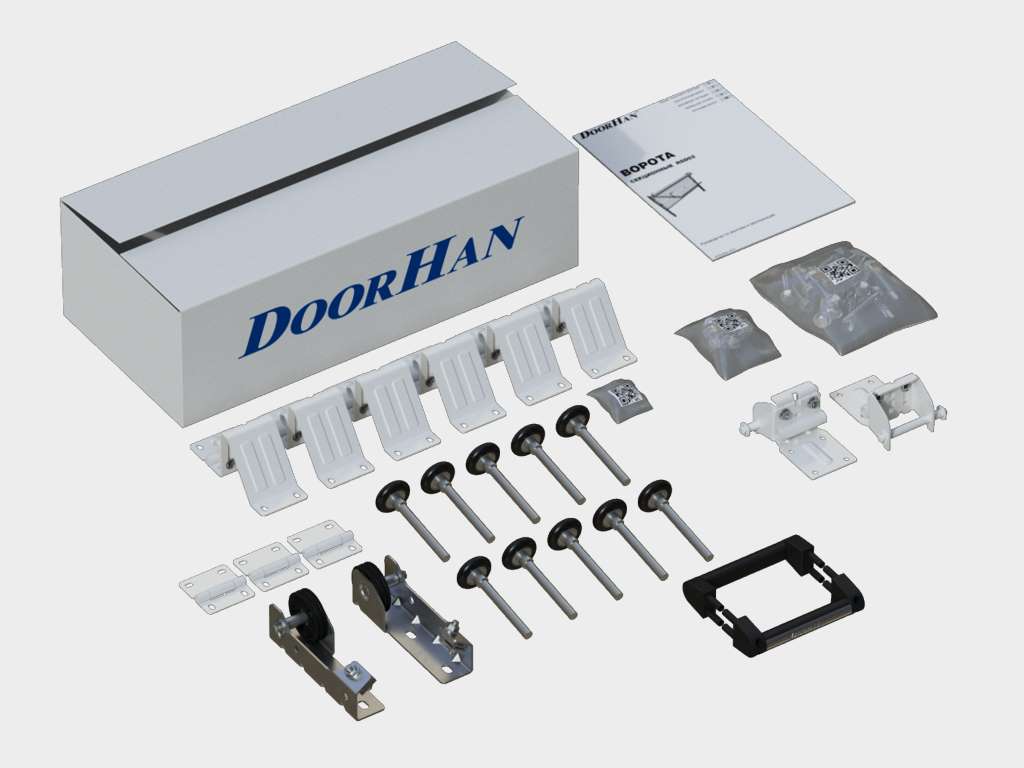

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 18

Дополнительная комплектация

Задвижка механическая для блокировки ворот изнутри помещения.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 19

Механический замок для блокировки ворот снаружи и изнутри помещения.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 20

Новинки

Модернизированный верхний кронштейн обладает повышенными прочностными характеристиками, увеличенными пазами для регулировки положения, а также упором для позиционирования, благодаря чему он надежно и правильно фиксируется на панели.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 21

Встраиваемый профиль новой конфигурации с термо контуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 22

Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.

Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX 23

Документация

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.

Условия эксплуатации

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
