Рольставни на витрину из стального роллетного профиля RHS52

Доставка из Москвы

Роллеты или рольставни из стального роллетного профиля RHS52 служит хорошей защитой для выставочных павильонов, магазинов, торговых площадей. Прекрасно работает как внутри, так и снаружи помещений. Имея устойчивую защиту к коррозии роллеты прослужат Вам долгое время. Исполнение ролет возможно как в ручном так и в автоматическом режиме. Широкий спектр цветовой палитры. Купить роллеты Вы сможете набрав наших менеджеров. Цена рольставен рассчитывается в зависимости от размеров.

Детали

Срок гарантии

Гарантия 3 года

11.400
Цена указана с НДС 20%

Описание

Роллеты или рольставни из стального роллетного профиля RHS52 служит хорошей защитой для выставочных павильонов, магазинов, торговых площадей. Прекрасно работает как внутри, так и снаружи помещений. Имея устойчивую защиту к коррозии роллеты прослужат Вам долгое время. Исполнение ролет возможно как в ручном так и в автоматическом режиме. Широкий спектр цветовой палитры. Купить роллеты Вы сможете набрав наших менеджеров. Цена рольставен рассчитывается в зависимости от размеров.

Конструкция

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 500 до 5000
Ширина проема, мм от 600 до 4000
Максимальная площадь полотна, м² 14
Притолока, мм от 165 (накладной монтаж)
Пристенки, мм от 65 (накладной монтаж)

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ
RHS52
Материал оцинкованная сталь, толщина 0,6 мм
Вес профиля, кг/(п/м) 0,51
Вес профиля, кг/м² 9,8
Количество ламелей на 1 м высоты полотна, шт. 19
Максимальная ширина полотна, м 4
Максимальная площадь полотна, м² 14

Конструкция рольставен

Рольставни на витрину из стального роллетного профиля RHS52 1

  1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250S
  2. Суппорт подшипника BS100
  3. Направляющее устройство RU45
  4. Подшипник BR28
  5. Капсула универсальная KP40, KP60, KPU60
  6. Вал октагональный RV40, RV60, RV60-1
  7. Кольцо ригельное RD40, RD60
  8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB250
  9. Замок автоматический RM1
  10. Электропривод внутривальный
  11. Пластина крепления привода BU100K
  12. Направляющий профиль RG52M, RG53M, RG53MS, RG62BS
  13. Заглушка PB14
  14. Замок боковой SL41N или SL45M, SLA45
  15. Профиль концевой RA45EN, RA45KN
  16. Профиль (полотно) RH41N или RH45N
  17. Выключатель с ключом SWM, SWK

Монтаж

Правила замера роллетных систем

Замер осуществляется со стороны установки роллеты. Строительный уровень и обычная рулетка необходимые инструменты для того, чтобы получить данные размеров. Желательно произвести замер в нескольких точках замеряемого проема.

Рольставни на витрину из стального роллетного профиля RHS52 2

H-высота проема (большее значение из полученных размеров).
В-ширина проема (большее значение из полученных размеров).
h-высота притолки для короба (меньшее значение из полученных размеров).
b1-расстояние от левого края до проема (для установки направляющей).
b2-расстояние от правого края до проема (для установки направляющей).
L-толщина стены проема (если монтаж встроенный).

Допуск отклонений по вертикали и горизонтали не более 5 мм. Обязательно учитывайте конструкцию оконных блоков при замере. При встроенном монтаже необходим технологический зазор 5 мм.

Способы монтажа

Накладной монтаж один из самых распространенных видов.

Рольставни на витрину из стального роллетного профиля RHS52 3

Встроенный монтаж короб наружу

Рольставни на витрину из стального роллетного профиля RHS52 4

Встроенный монтаж короб внутрь

Рольставни на витрину из стального роллетного профиля RHS52 5

Видеообзор

Внешний вид

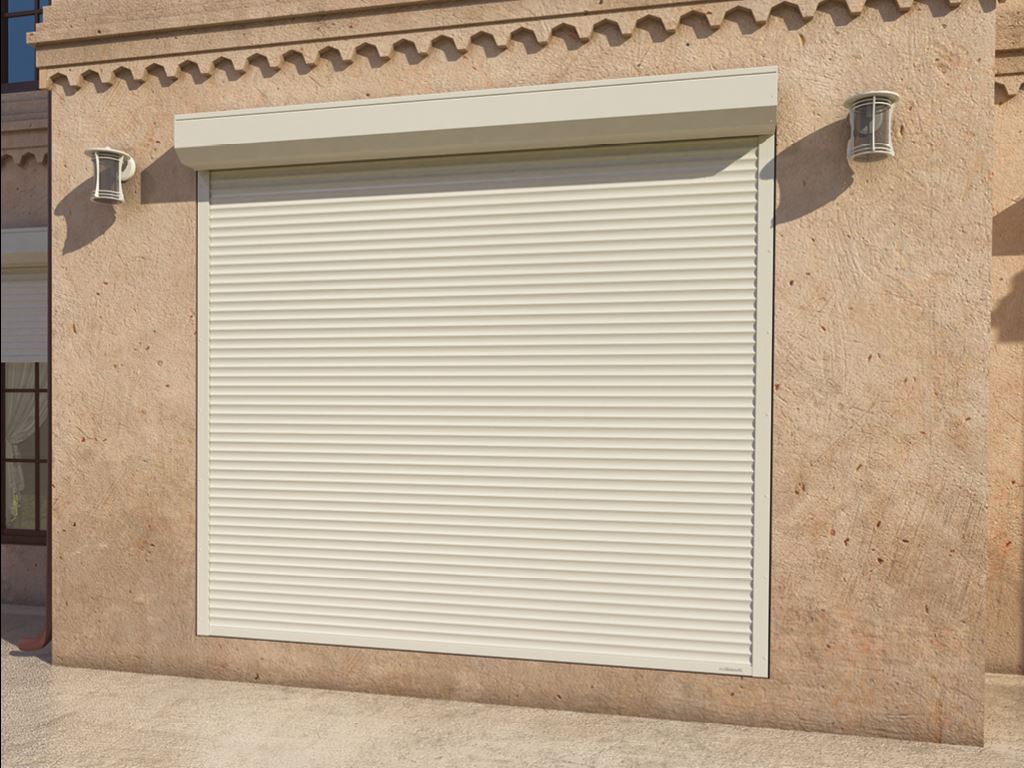

Рольставни цвет бежевый

Рольставни на витрину из стального роллетного профиля RHS52 6

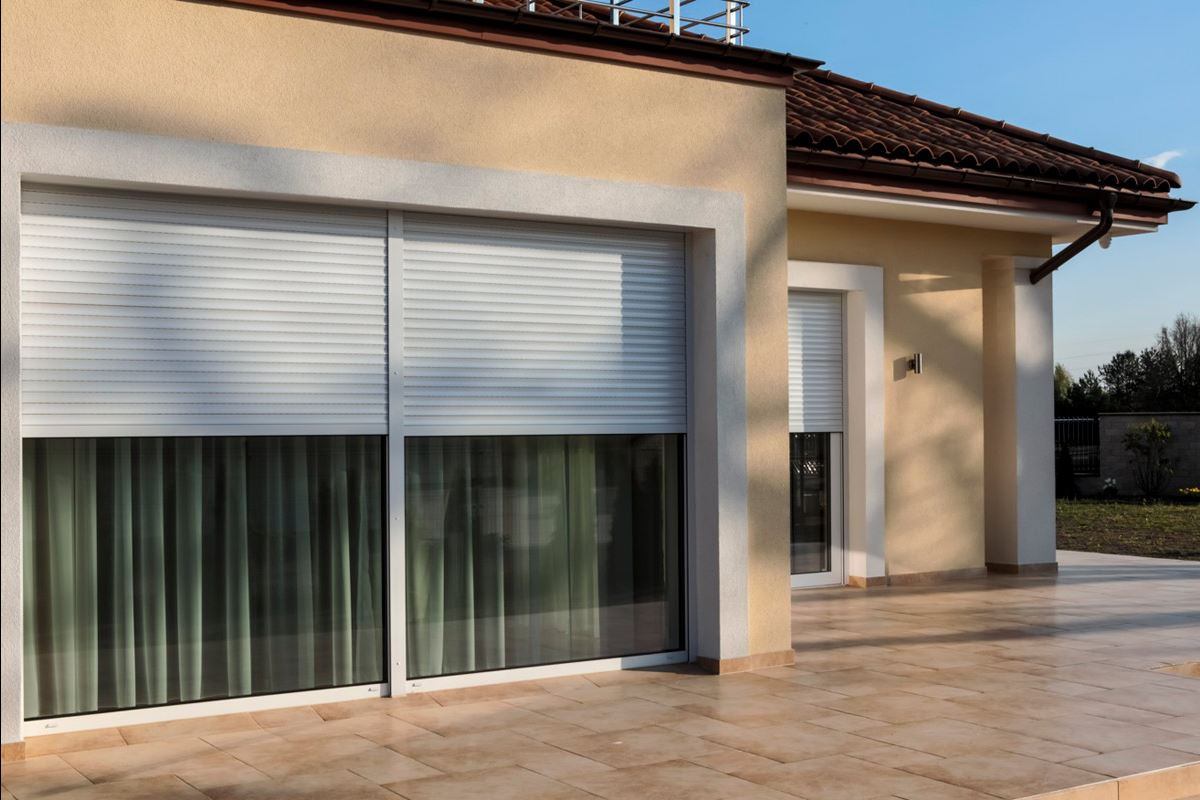

Рольставни цвет серый

Рольставни на витрину из стального роллетного профиля RHS52 7

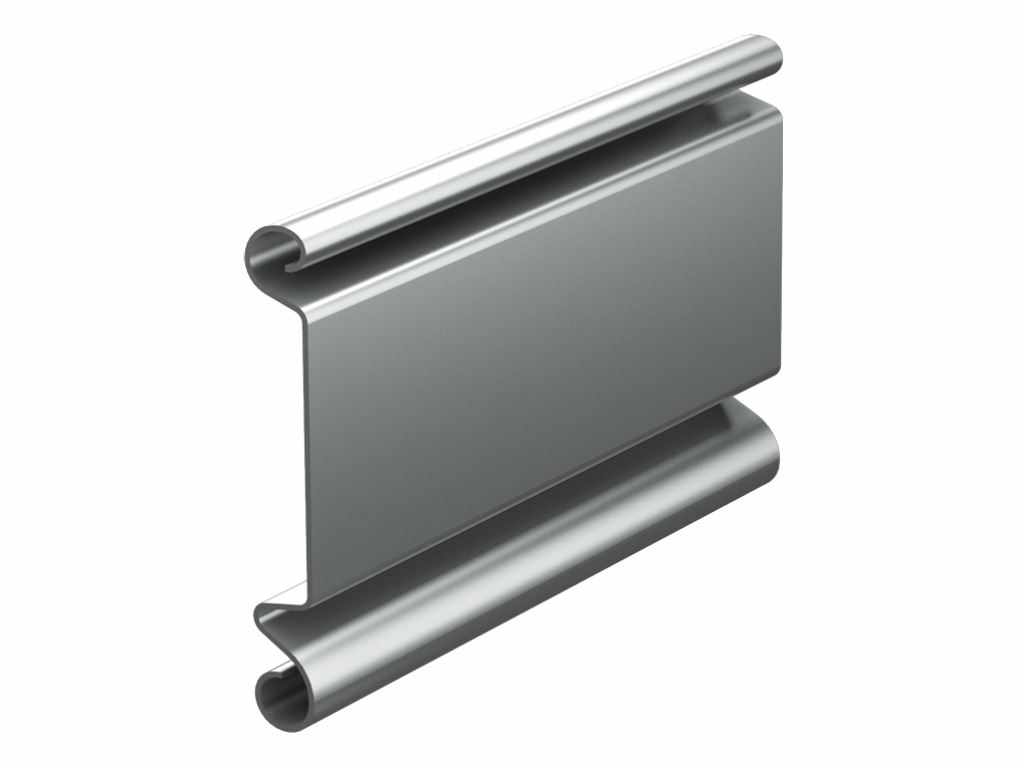

Профиль роллетный стальной

Рольставни на витрину из стального роллетного профиля RHS52 8

Основные цвета

Рольставни на витрину из стального роллетного профиля RHS52 9

Преимущества

Рольставни на витрину из стального роллетного профиля RHS52 10

Комплектация

Базовая комплектация

Короб в сборе с установленными боковыми крышками, валом и капсулами, механизмом управления-ручным или автоматическим.

Рольставни на витрину из стального роллетного профиля RHS52 11

Полотно в сборе.

Скрученное полотно из профиля RHS52 с установленными боковыми замками.

Рольставни на витрину из стального роллетного профиля RHS52 12

Концевой профиль с уплотнителем, возможен с установленными запирающими элементами.

Рольставни на витрину из стального роллетного профиля RHS52 13

Направляющие профили с уплотнителем комплект.

Рольставни на витрину из стального роллетного профиля RHS52 14

Ручной или автоматический привод

Рольставни на витрину из стального роллетного профиля RHS52 15

Дополнительная комплектация

Выключатель клавишный SWB

Рольставни на витрину из стального роллетного профиля RHS52 16

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Рольставни на витрину из стального роллетного профиля RHS52 17

Блок дистанционного управления CV01 возможно управление как одной роллетой так и группой. Возможно наружное исполнение.

Рольставни на витрину из стального роллетного профиля RHS52 18

Внутренний блок дистанционного управления SmartRoll

Рольставни на витрину из стального роллетного профиля RHS52 19

Накладной блок дистанционного управления с клавишами ROLL12, устанавливается внутри помещения. Возможно управление как от пульта так и от кнопки на самом блоке.

Рольставни на витрину из стального роллетного профиля RHS52 20

Блок группового управления GC2GC4.
Для создания групп из двух и четырех роллет на одном канале. Например 16 роллет разбиты на 4 группы, с одной клавиши четырехканального пульта открываются 4 роллеты.

Рольставни на витрину из стального роллетного профиля RHS52 21

Внешний радиоприемник DHRE-1 для управления автоматикой сторонних производителей с помощью пульта DOORHAN

Рольставни на витрину из стального роллетного профиля RHS52 22

WI-FI модуль для беспроводного управления из программы электроприводами Doorhan с электронных устройств.

Рольставни на витрину из стального роллетного профиля RHS52 23

GSM-модуль (необходима Сим карта) для приема звонка с мобильного телефона и подачи сигнала на открытие.

Рольставни на витрину из стального роллетного профиля RHS52 24

Пульт для блоков управления ROLL, пятиканальный.

Рольставни на витрину из стального роллетного профиля RHS52 25

Пульт Transmitter-4PRO четырехканальный

Рольставни на витрину из стального роллетного профиля RHS52 26

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Рольставни на витрину из стального роллетного профиля RHS52 27

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

  1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
  2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
  3. Открытие роллет осуществляется без резких рывков.
  4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
  5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
  6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
  7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
  8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
  9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
  10. Не давайте детям пульты, придется покупать новые.
  11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
  12. Нахождение в месте движения конструкции может привести к травмам.
  13. Не нужно проверять ударами на прочность конструкцию рольставен.
  14. Запрещается препятствовать ходу движения изделия.
  15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
  16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
  17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
  18. Сервис рольставен необходимо производить ежегодно.
  19. Использование рольставен не по назначению снимает гарантию производителя.
  20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
