Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM

Доставка из Москвы

Роллеты или рольставни из одностенного роллетного экструдированного профиля RHE56GM служит хорошей защитой для выставочных павильонов, магазинов, торговых площадей. Прекрасно работает как внутри, так и снаружи помещений. Имея устойчивую защиту к коррозии роллеты прослужат Вам долгое время. Исполнение ролет возможно как в ручном так и в автоматическом режиме. Широкий спектр цветовой палитры. Купить роллеты Вы сможете набрав наших менеджеров. Цена рольставен рассчитывается в зависимости от размеров.

Детали

Срок гарантии

Гарантия 1 год.

10.900
Цена указана с НДС 20%

Описание

Роллеты или рольставни из одностенного роллетного экструдированного профиля RHE56GM служит хорошей защитой для выставочных павильонов, магазинов, торговых площадей. Прекрасно работает как внутри, так и снаружи помещений. Имея устойчивую защиту к коррозии роллеты прослужат Вам долгое время. Исполнение ролет возможно как в ручном так и в автоматическом режиме. Широкий спектр цветовой палитры. Купить роллеты Вы сможете набрав наших менеджеров. Цена рольставен рассчитывается в зависимости от размеров.

Конструкция

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 500 до 5000
Ширина проема, мм от 500 до 3500
Максимальная площадь полотна, м² 15
Притолока, мм от 180 (накладной монтаж)
Пристенки, мм от 65 (накладной монтаж)

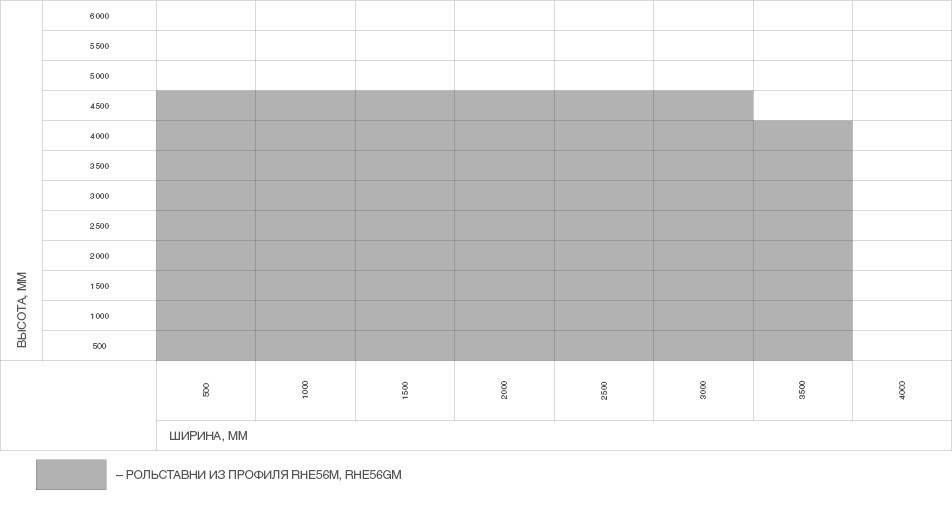

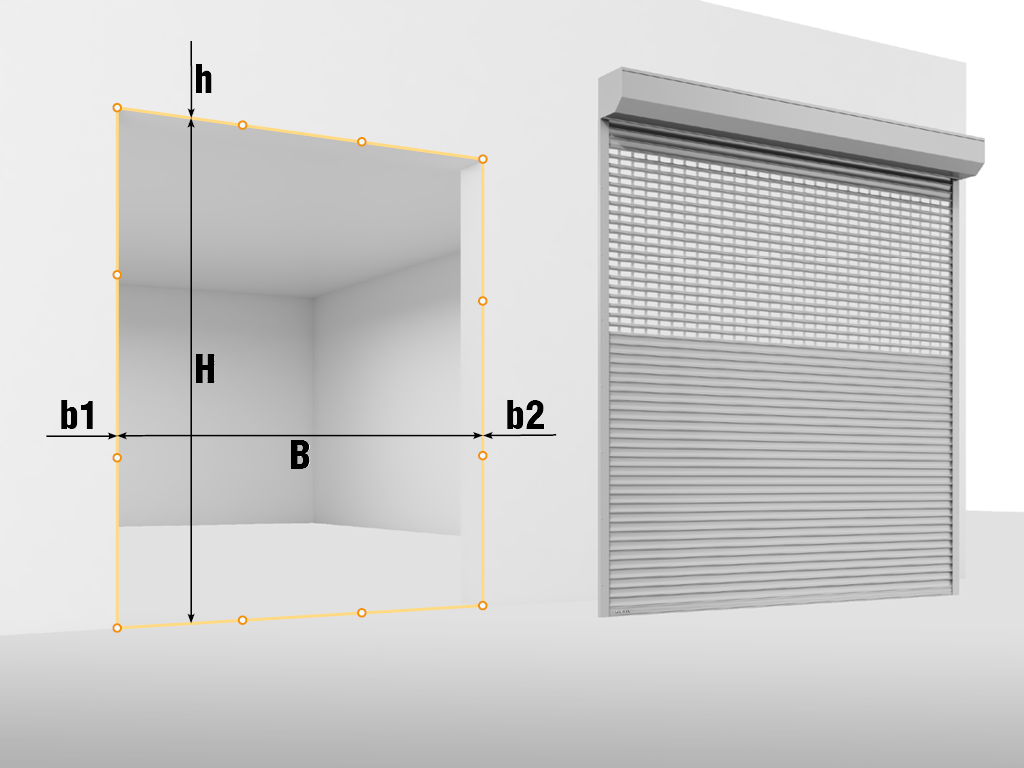

Размеры проемов

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 1

Характеристики профиля RHE 56GM

ПАРАМЕТР ЗНАЧЕНИЕ
Профиль экструдированный решетчатый RHE56GM
Материал алюминий
Вес профиля, кг/(п/м) 0,34
Вес профиля, кг/м² 6,12
Количество ламелей на 1 м высоты полотна, шт. 18
Максимальная ширина полотна, м 3,5
Максимальная площадь полотна, м² 15

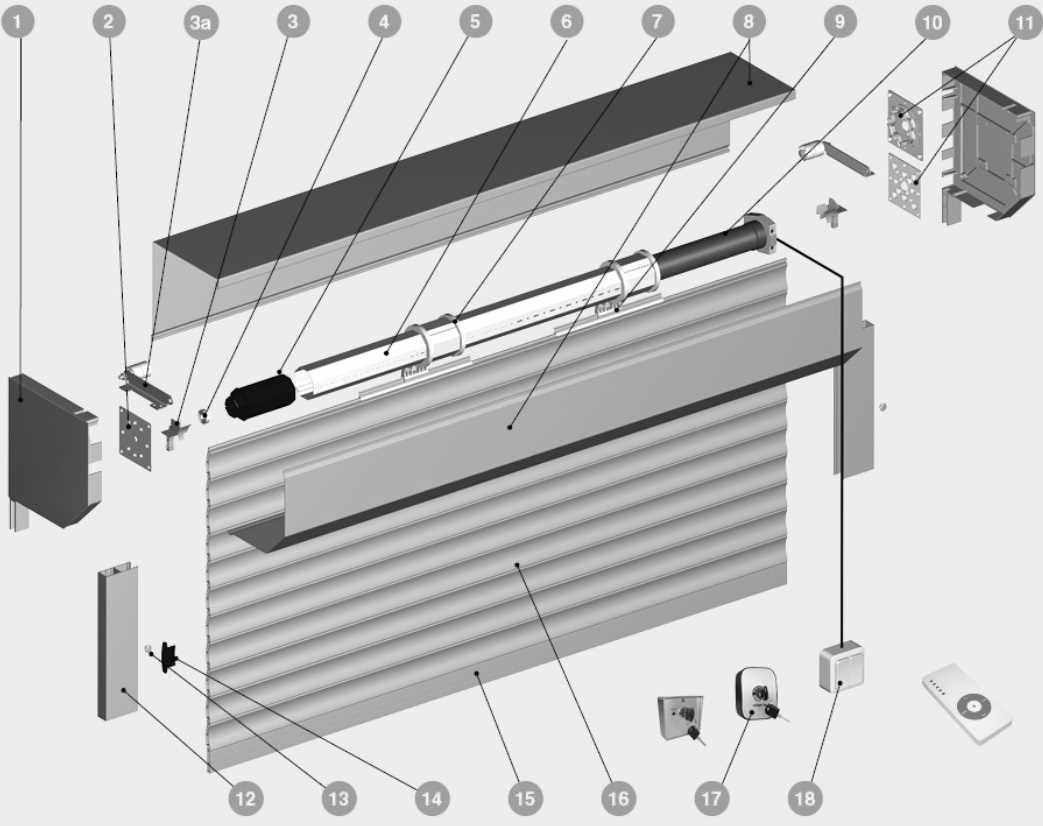

Конструкция рольставен

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 2

  1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250S
  2. Суппорт подшипника BS100
  3. Направляющее устройство RU45
  4. Подшипник BR28
  5. Капсула универсальная KP40, KP60, KPU60
  6. Вал октагональный RV40, RV60, RV60-1
  7. Кольцо ригельное RD40, RD60
  8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB250
  9. Замок автоматический RM1
  10. Электропривод внутривальный
  11. Пластина крепления привода BU100K
  12. Направляющий профиль RG52M, RG53M, RG53MS, RG62BS
  13. Заглушка PB14
  14. Замок боковой SL41N или SL45M, SLA45
  15. Профиль концевой RA45EN, RA45KN
  16. Профиль (полотно) RH41N или RH45N
  17. Выключатель с ключом SWM, SWK

Монтаж

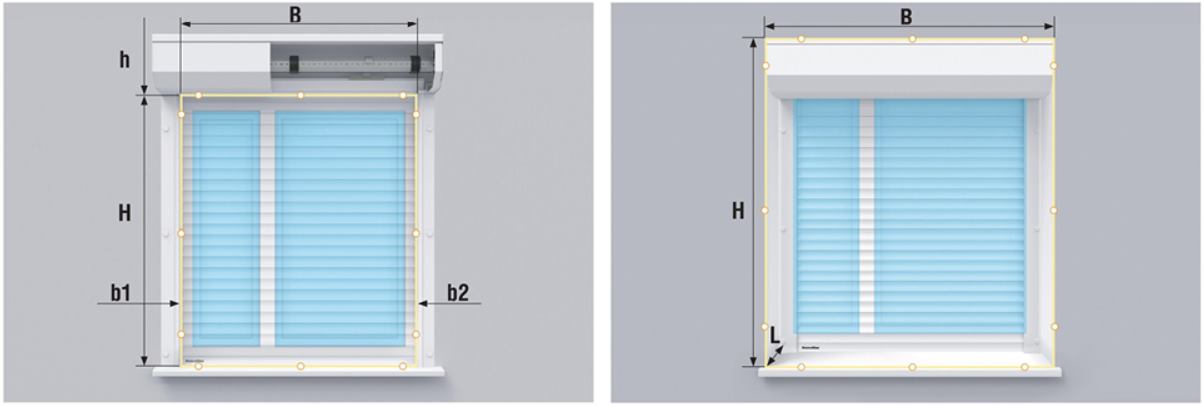

Правила замера роллетных систем

Замер осуществляется со стороны установки роллеты. Строительный уровень и обычная рулетка необходимые инструменты для того, чтобы получить данные размеров. Желательно произвести замер в нескольких точках замеряемого проема.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 3

H-высота проема (большее значение из полученных размеров).
В-ширина проема (большее значение из полученных размеров).
h-высота притолки для короба (меньшее значение из полученных размеров).
b1-расстояние от левого края до проема (для установки направляющей).
b2-расстояние от правого края до проема (для установки направляющей).
L-толщина стены проема (если монтаж встроенный).

Допуск отклонений по вертикали и горизонтали не более 5 мм. Обязательно учитывайте конструкцию оконных блоков при замере. При встроенном монтаже необходим технологический зазор 5 мм.

Способы монтажа

Накладной монтаж один из самых распространенных видов.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 4

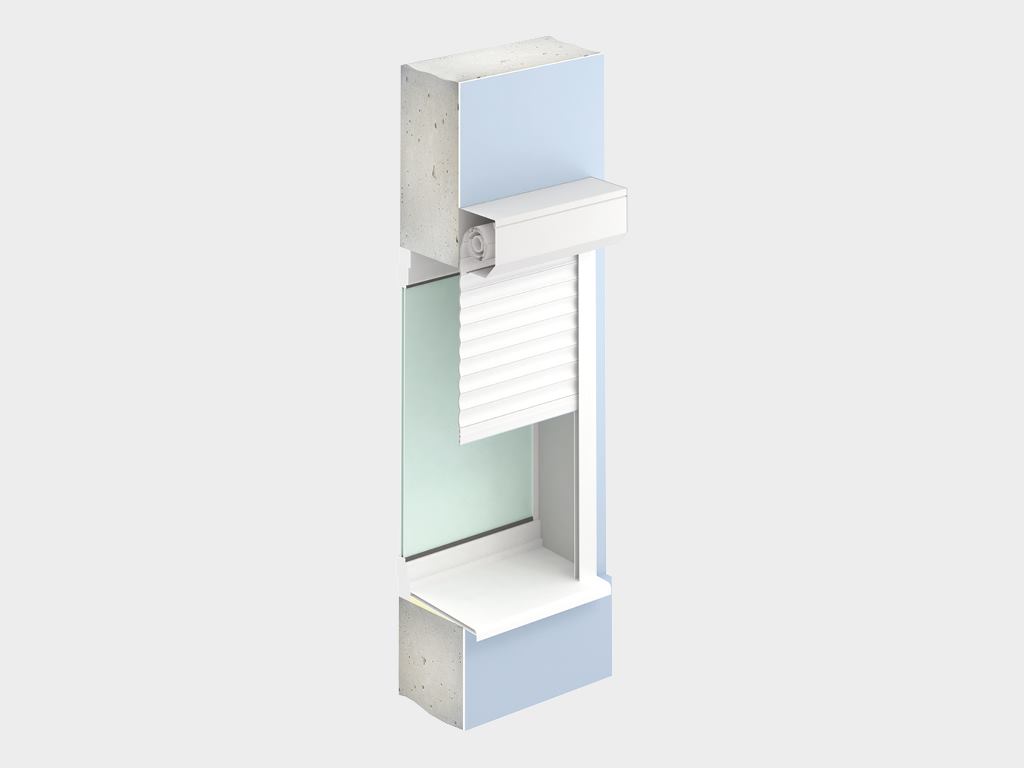

Встроенный монтаж короб наружу

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 5

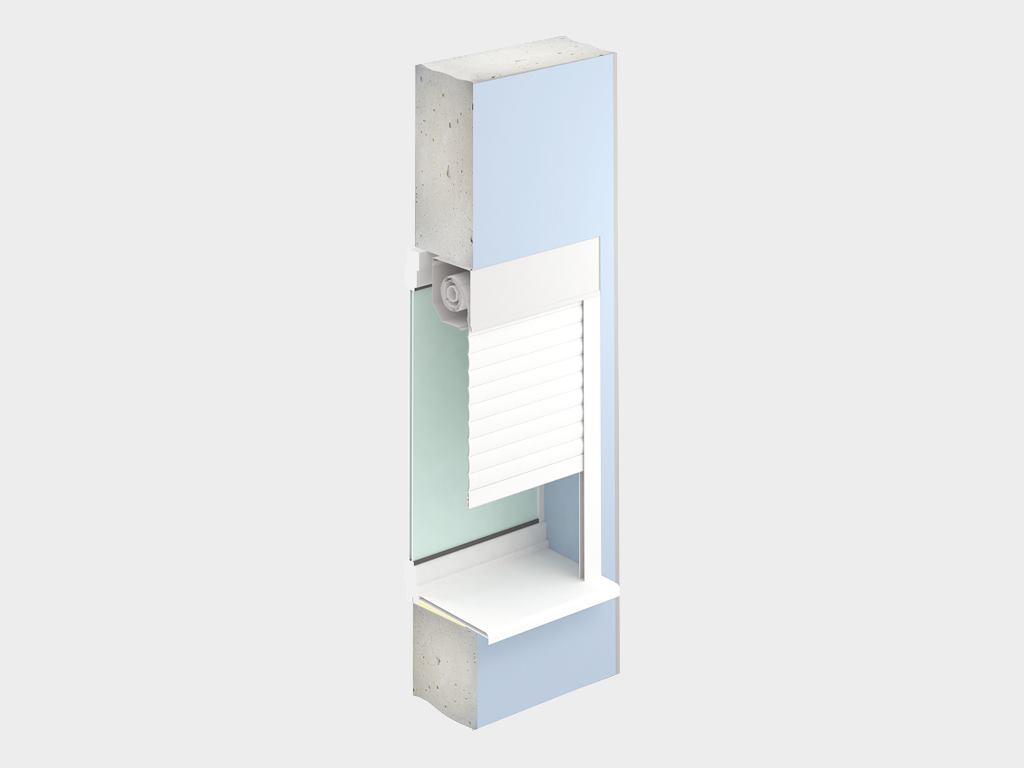

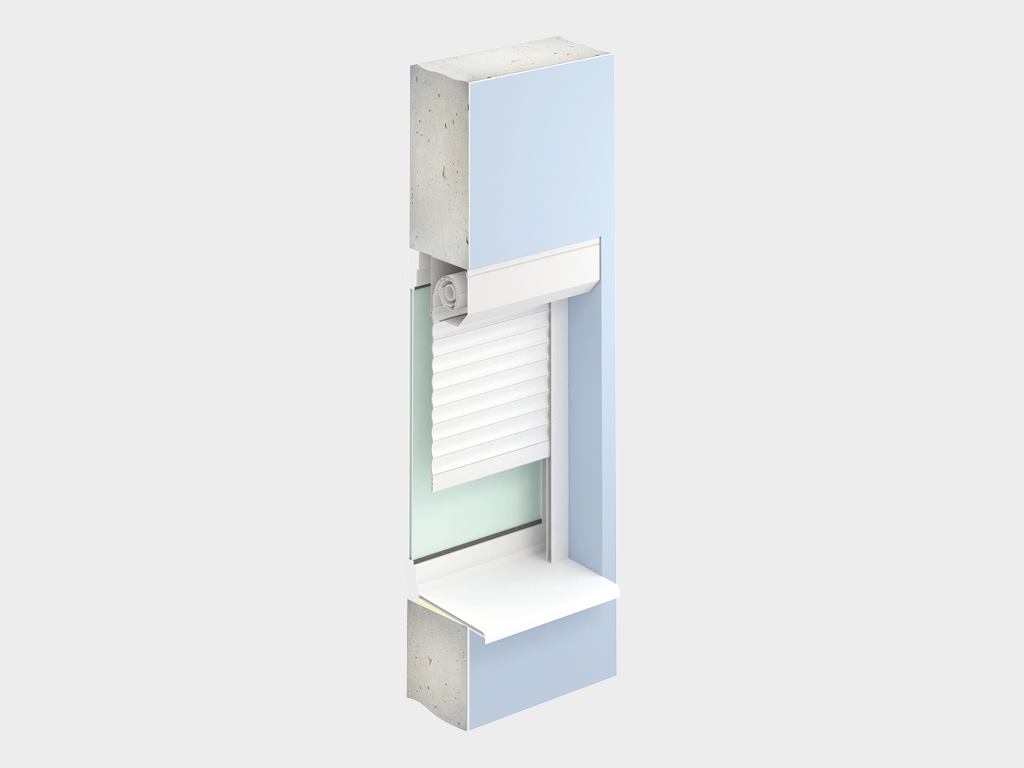

Встроенный монтаж короб внутрь

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 6

Видеообзор

Внешний вид

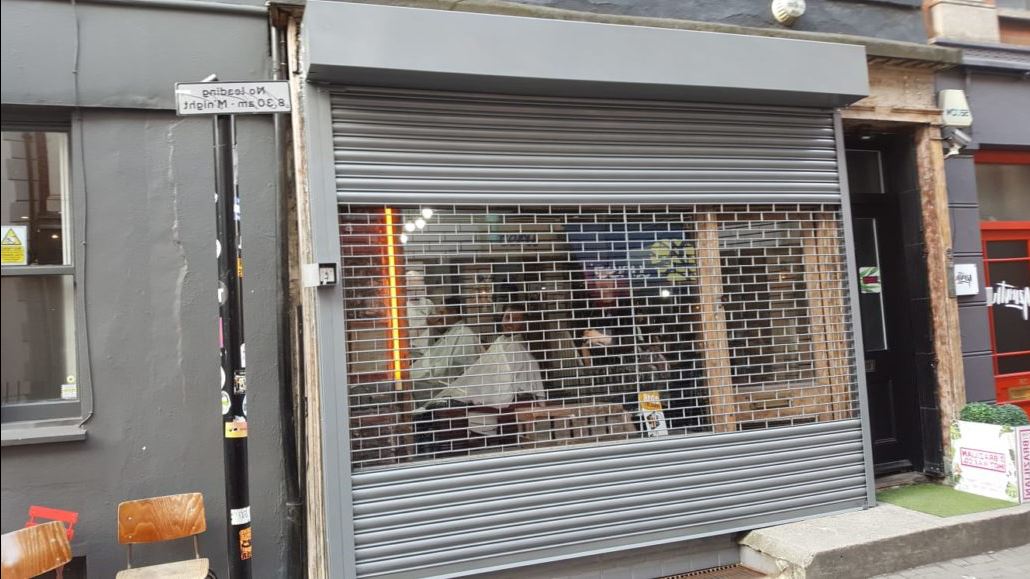

Рольставни цвет серый

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 7

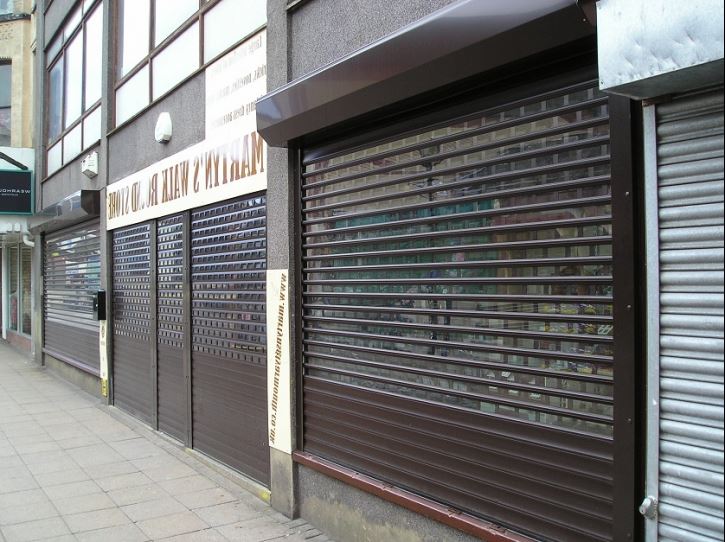

Рольставни цвет коричневый

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 8

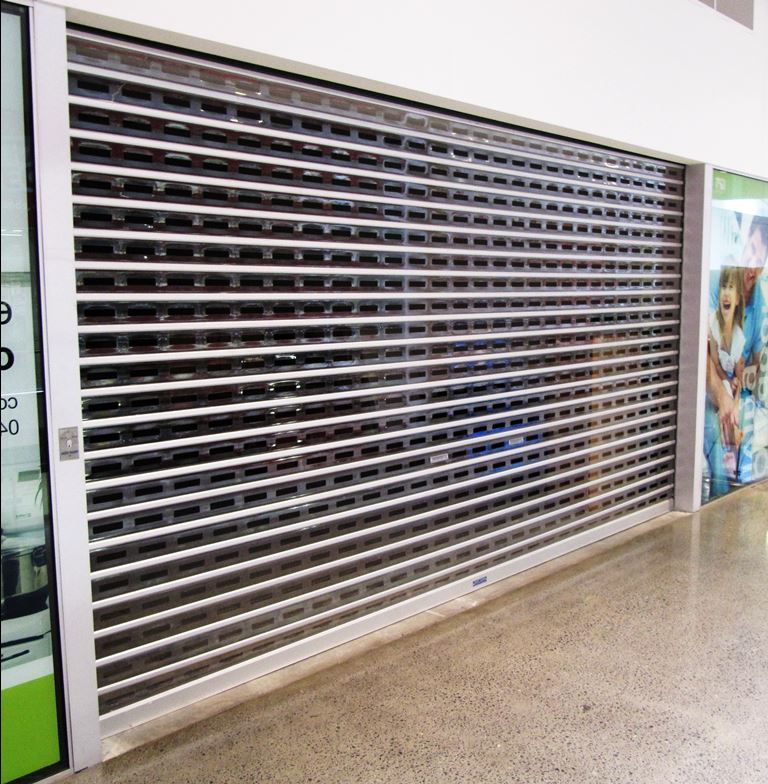

Рольставни цвет серебристый

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 9

Внешний вид роллет

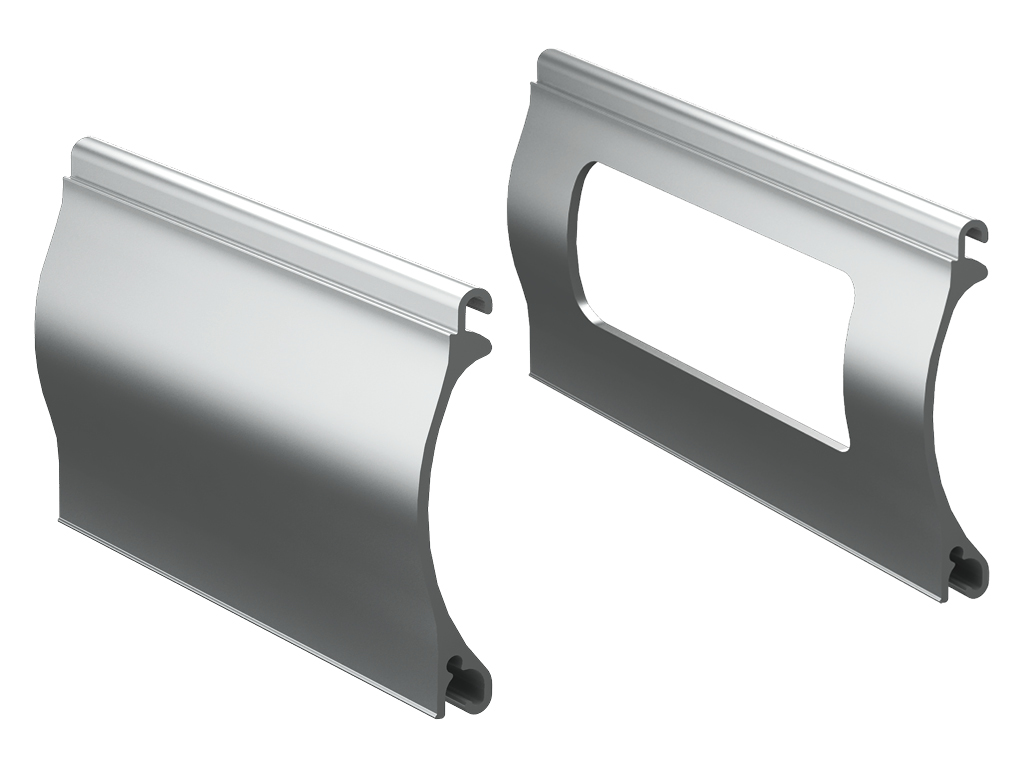

Профиль роллетный RHE56M

Цвета

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 10
Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 11

Комплектация

Базовая комплектация

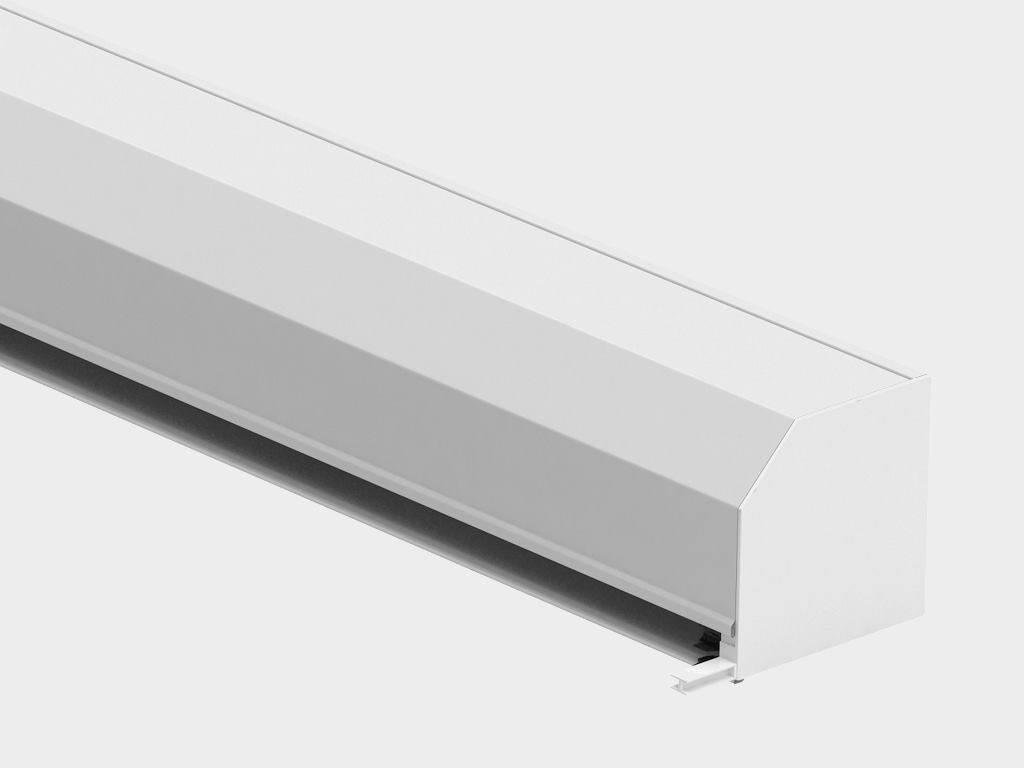

Короб в сборе с установленными боковыми крышками, валом и капсулами, механизмом управления-ручным или автоматическим.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 12

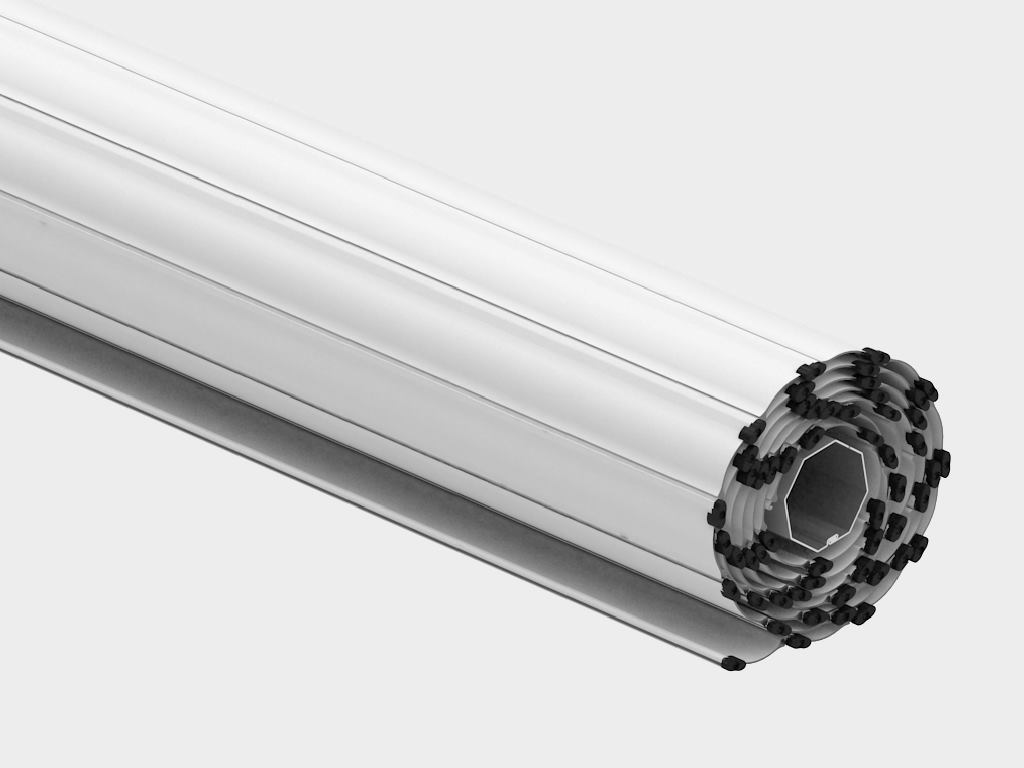

Полотно в сборе.

Скрученное полотно из профиля RHS52 с установленными боковыми замками.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 13

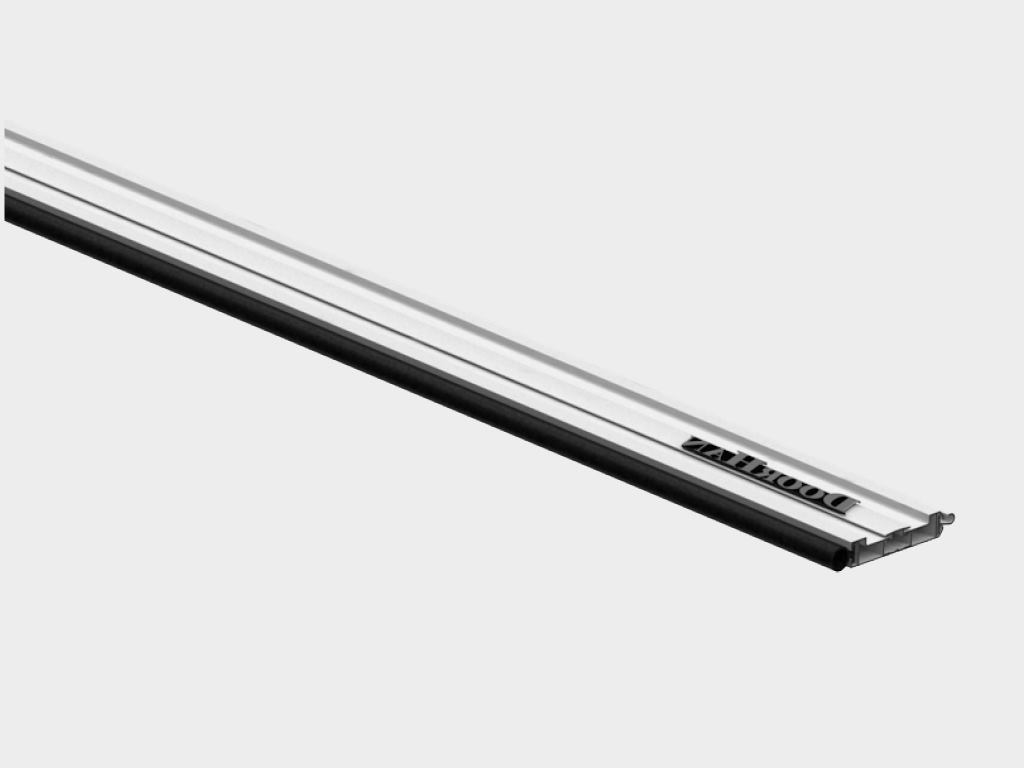

Концевой профиль с уплотнителем, возможен с установленными запирающими элементами.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 14

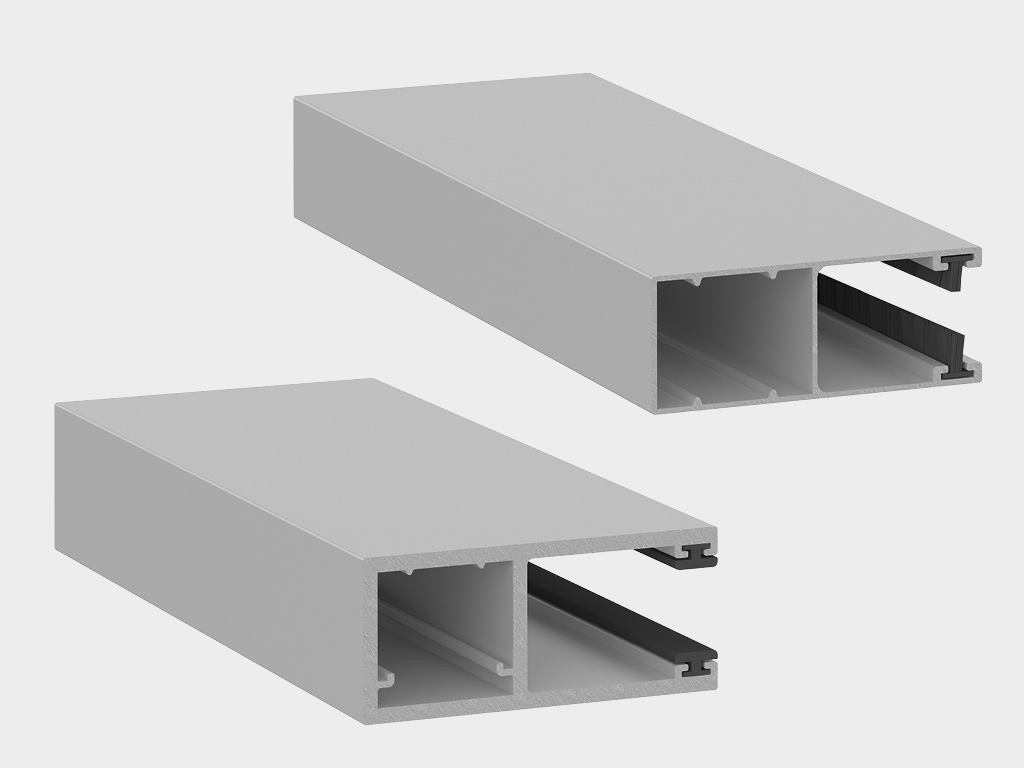

Направляющие профили с уплотнителем комплект.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 15

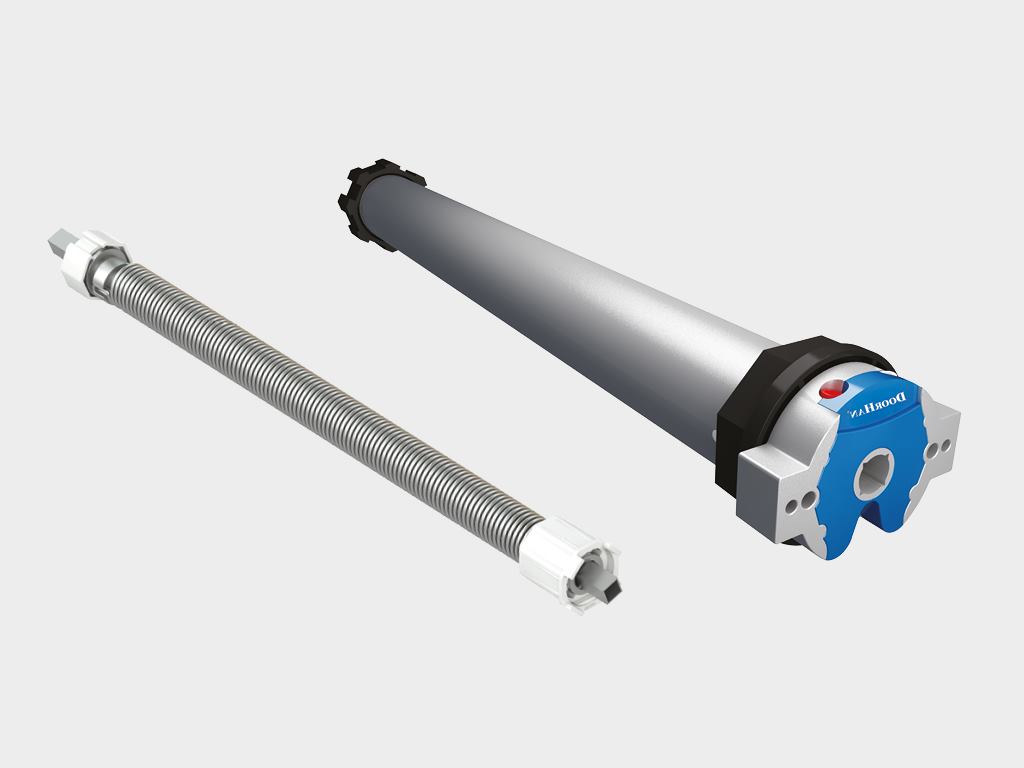

Ручной или автоматический привод

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 16

Дополнительная комплектация

Выключатель клавишный SWB

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 17

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 18

Блок дистанционного управления CV01 возможно управление как одной роллетой так и группой. Возможно наружное исполнение.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 19

Внутренний блок дистанционного управления SmartRoll

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 20

Накладной блок дистанционного управления с клавишами ROLL12, устанавливается внутри помещения. Возможно управление как от пульта так и от кнопки на самом блоке.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 21

Блок группового управления GC2GC4.
Для создания групп из двух и четырех роллет на одном канале. Например 16 роллет разбиты на 4 группы, с одной клавиши четырехканального пульта открываются 4 роллеты.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 22

Внешний радиоприемник DHRE-1 для управления автоматикой сторонних производителей с помощью пульта DOORHAN

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 23

WI-FI модуль для беспроводного управления из программы электроприводами Doorhan с электронных устройств.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 24

GSM-модуль (необходима Сим карта) для приема звонка с мобильного телефона и подачи сигнала на открытие.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 25

Пульт для блоков управления ROLL, пятиканальный.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 26

Пульт Transmitter-4PRO четырехканальный

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 27

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Рольставни на витрину из одностенного экструдированного решетчатого роллетного профиля RHE56GM 28

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

  1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
  2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
  3. Открытие роллет осуществляется без резких рывков.
  4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
  5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
  6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
  7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
  8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
  9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
  10. Не давайте детям пульты, придется покупать новые.
  11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
  12. Нахождение в месте движения конструкции может привести к травмам.
  13. Не нужно проверять ударами на прочность конструкцию рольставен.
  14. Запрещается препятствовать ходу движения изделия.
  15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
  16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
  17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
  18. Сервис рольставен необходимо производить ежегодно.
  19. Использование рольставен не по назначению снимает гарантию производителя.
  20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
