Рольставни на окна из пенозаполненного роллетного профиля RH45N

Производим в Донецке

Роллеты или рольставни из профиля RH45N максимальной шириной полотна до 2500. Ролеты на окна ставятся двумя способами в накладку и в проем. Большая цветовая палитра стандартных цветов. В Наличии рольставни в Донецке только двух цветов белый и коричневый. Возможность установки как в ручном так и в автоматическом режиме. Полотно, направляющие и короб роллет сделаны из алюминия. Так же можно установить рольставни на дверь, торговый павильон, витрины. За более детальной информацией и возникающим вопросам обращайтесь к нашим менеджерам. Купить роллеты Вы сможете набрав наших менеджеров. Цена рольставен рассчитывается в зависимости от размеров.

Детали

Срок гарантии

1 год

6.982
Цена указана с НДС 20%

Описание

Роллеты или рольставни из профиля RH45N максимальной шириной полотна до 2500. Ролеты на окна ставятся двумя способами в накладку и в проем. Большая цветовая палитра стандартных цветов. В Наличии рольставни в Донецке только двух цветов белый и коричневый. Возможность установки как в ручном так и в автоматическом режиме. Полотно, направляющие и короб роллет сделаны из алюминия. Так же можно установить рольставни на дверь, торговый павильон, витрины. За более детальной информацией и возникающим вопросам обращайтесь к нашим менеджерам. Купить роллеты Вы сможете набрав наших менеджеров. Цена рольставен рассчитывается в зависимости от размеров.

Конструкция

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 500 до 5500
Ширина проема, мм от 400 до 3050
Максимальная площадь полотна, м² 7
Притолока, мм от 125 (накладной монтаж)
Пристенки, мм от 53 (накладной монтаж)

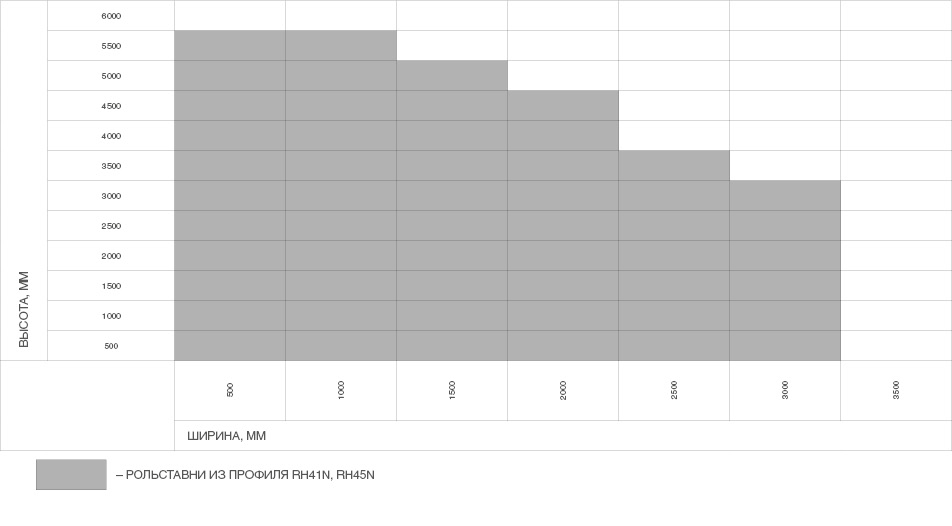

Размеры проемов

Рольставни на окна из пенозаполненного роллетного профиля RH45N 1

Характеристики профиля RH45N

ПАРАМЕТР ЗНАЧЕНИЕ
RH45N
Материал алюминий, пена
Вес профиля, кг/(п/м) 0,086
Вес профиля, кг/м² 1,9
Количество ламелей на 1 м высоты полотна, шт. 22
Максимальная ширина полотна, м 3,05
Максимальная площадь полотна, м² 7

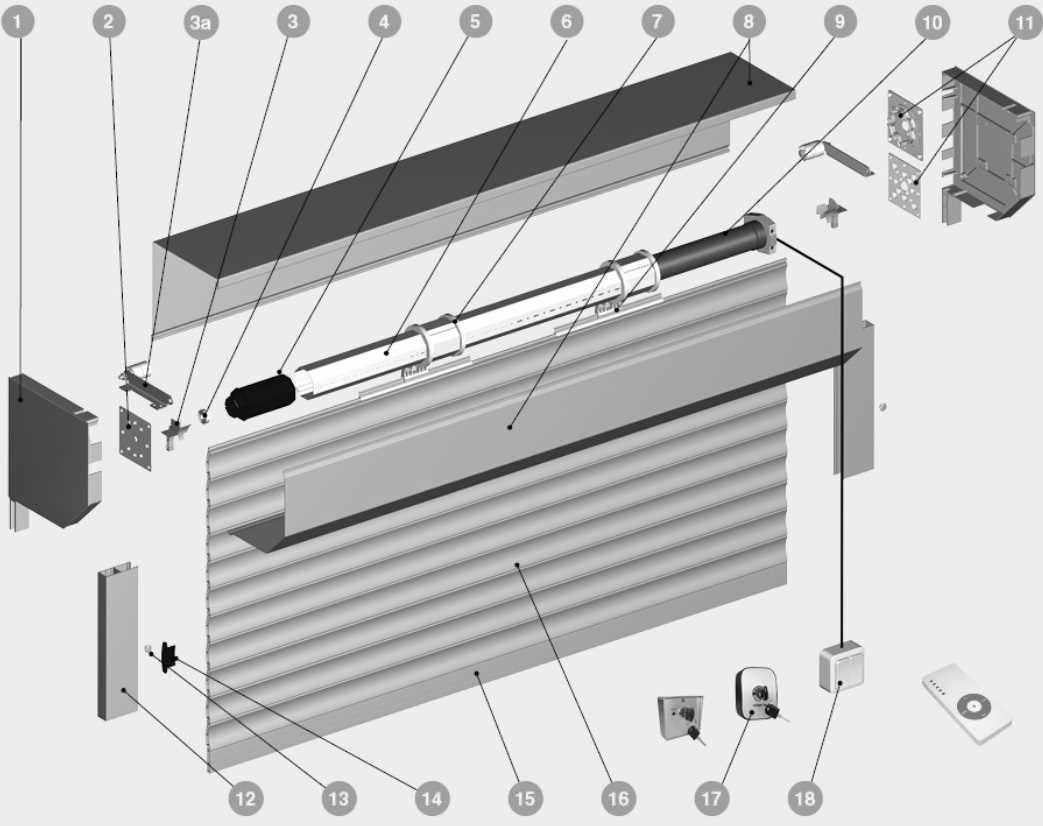

Конструкция рольставен

Рольставни на окна из пенозаполненного роллетного профиля RH45N 2

  1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RK250S
  2. Суппорт подшипника BS100
  3. Направляющее устройство RU45
  4. Подшипник BR28
  5. Капсула универсальная KP40, KP60, KPU60
  6. Вал октагональный RV40, RV60, RV60-1
  7. Кольцо ригельное RD40, RD60
  8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB250
  9. Замок автоматический RM1
  10. Электропривод внутривальный
  11. Пластина крепления привода BU100K
  12. Направляющий профиль RG52M, RG53M, RG53MS, RG62BS
  13. Заглушка PB14
  14. Замок боковой SL41N или SL45M, SLA45
  15. Профиль концевой RA45EN, RA45KN
  16. Профиль (полотно) RH41N или RH45N
  17. Выключатель с ключом SWM, SWK

Монтаж

Правила замера роллетных систем

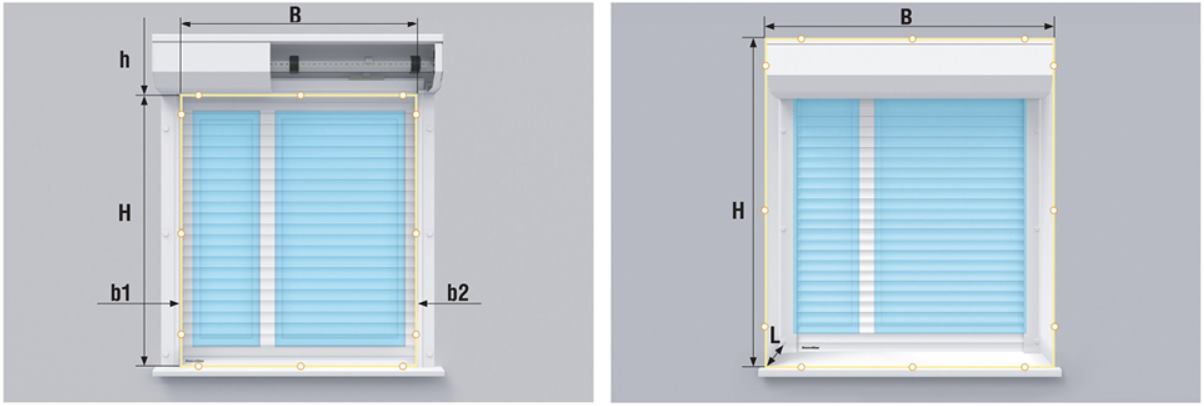

Замер осуществляется со стороны установки роллеты. Строительный уровень и обычная рулетка необходимые инструменты для того, чтобы получить данные размеров. Желательно произвести замер в нескольких точках замеряемого проема.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 3

H-высота проема (большее значение из полученных размеров).
В-ширина проема (большее значение из полученных размеров).
h-высота притолки для короба (меньшее значение из полученных размеров).
b1-расстояние от левого края до проема (для установки направляющей).
b2-расстояние от правого края до проема (для установки направляющей).
L-толщина стены проема (если монтаж встроенный).

Допуск отклонений по вертикали и горизонтали не более 5 мм. Обязательно учитывайте конструкцию оконных блоков при замере. При встроенном монтаже необходим технологический зазор 5 мм.

Способы монтажа

Накладной монтаж один из самых распространенных видов.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 4

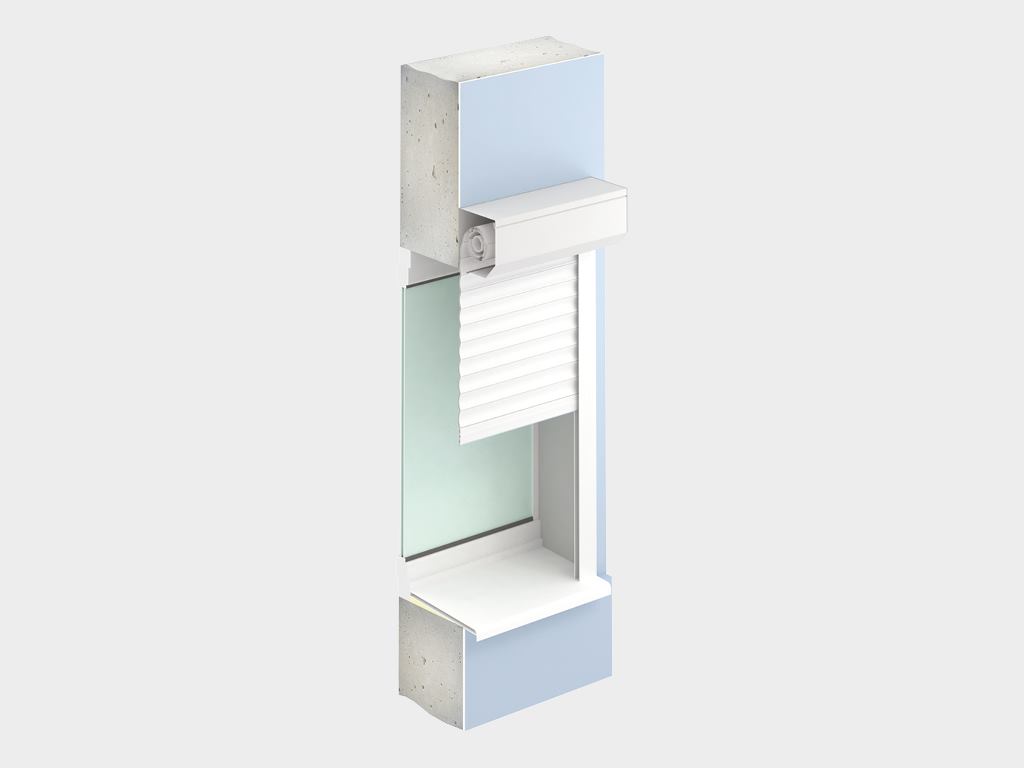

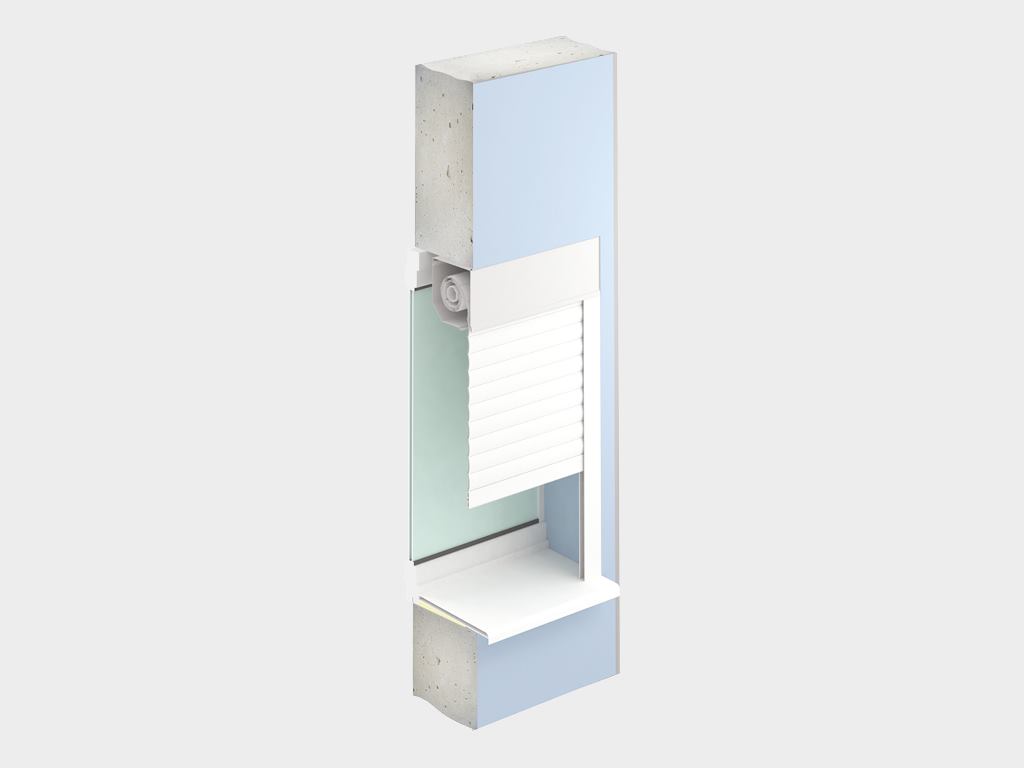

Встроенный монтаж короб наружу

Рольставни на окна из пенозаполненного роллетного профиля RH45N 5

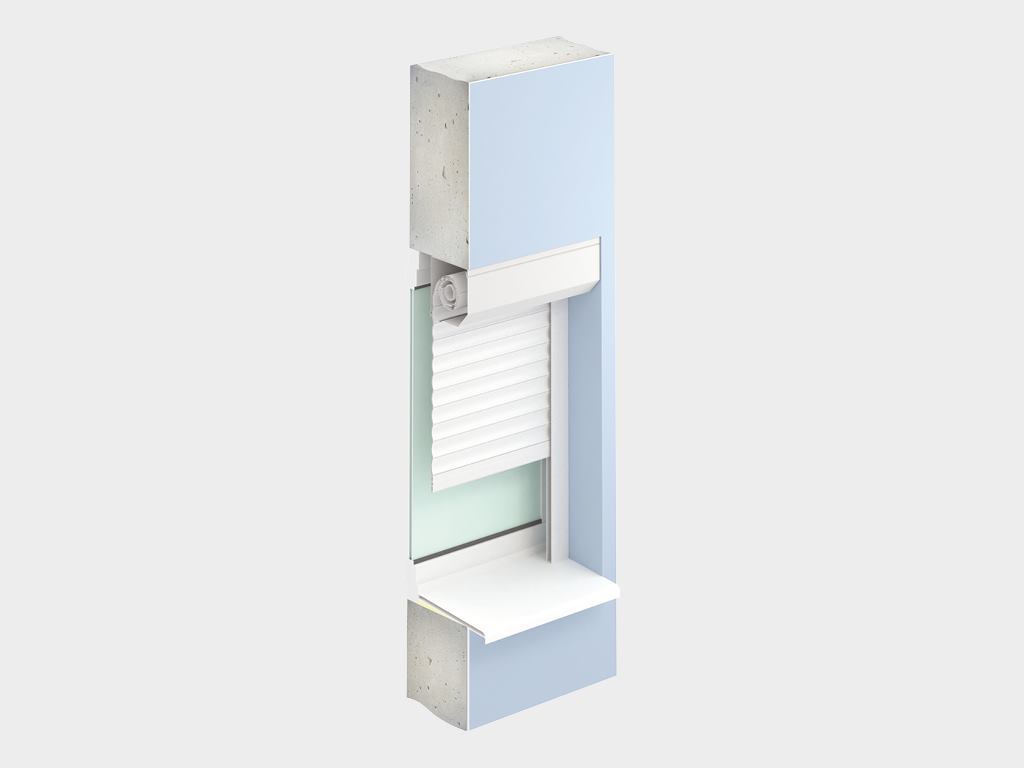

Встроенный монтаж короб внутрь

Рольставни на окна из пенозаполненного роллетного профиля RH45N 6

Видеообзор

Внешний вид

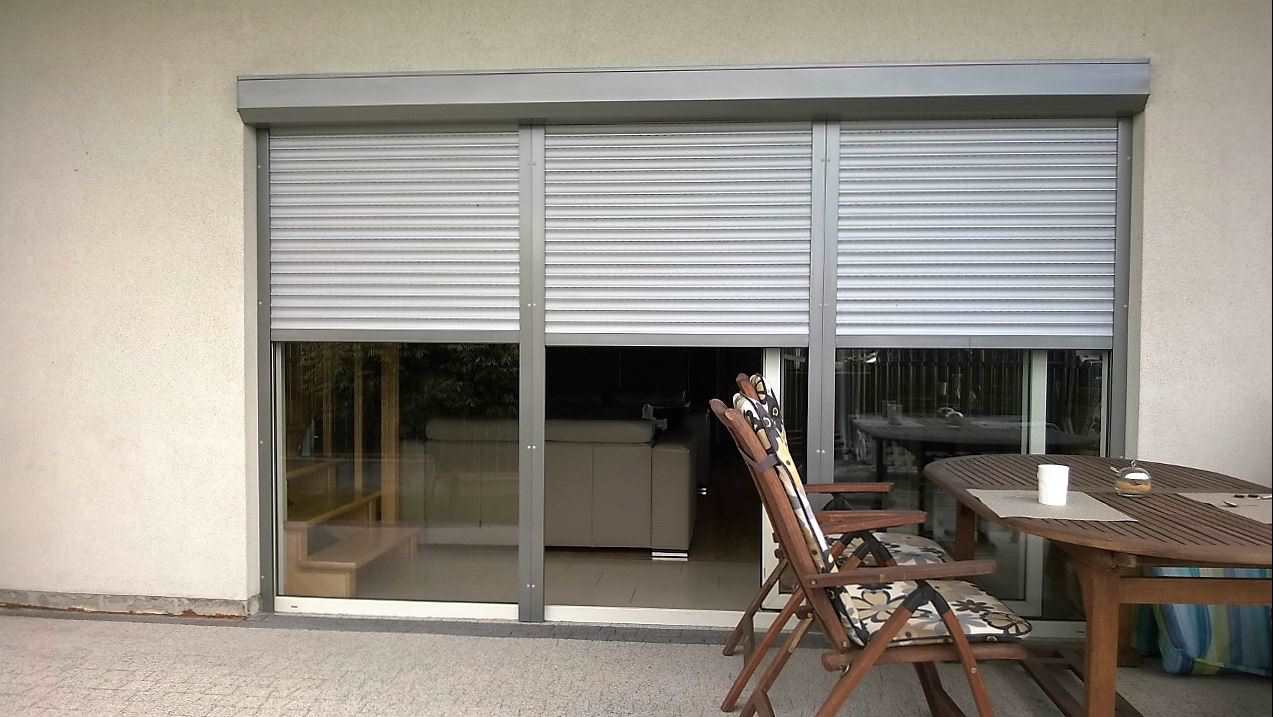

Рольставни цвет серебристый

Рольставни на окна из пенозаполненного роллетного профиля RH45N 7

Рольставни цвет коричневый

Рольставни на окна из пенозаполненного роллетного профиля RH45N 8

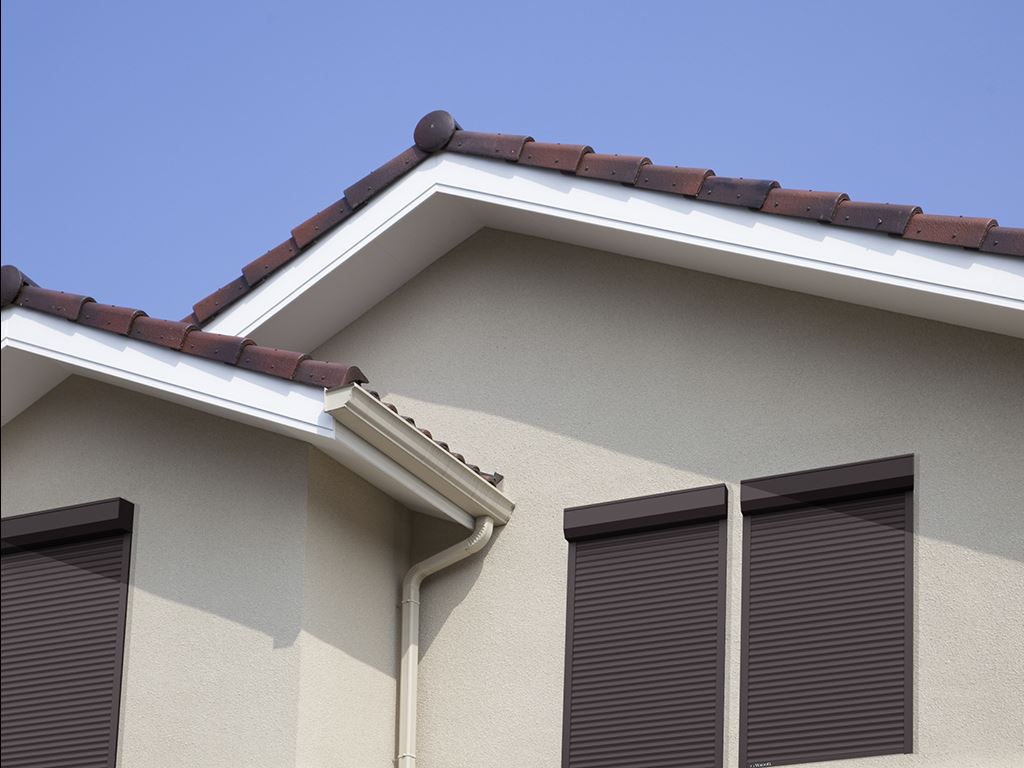

Рольставни цвет коричневый

Рольставни на окна из пенозаполненного роллетного профиля RH45N 9

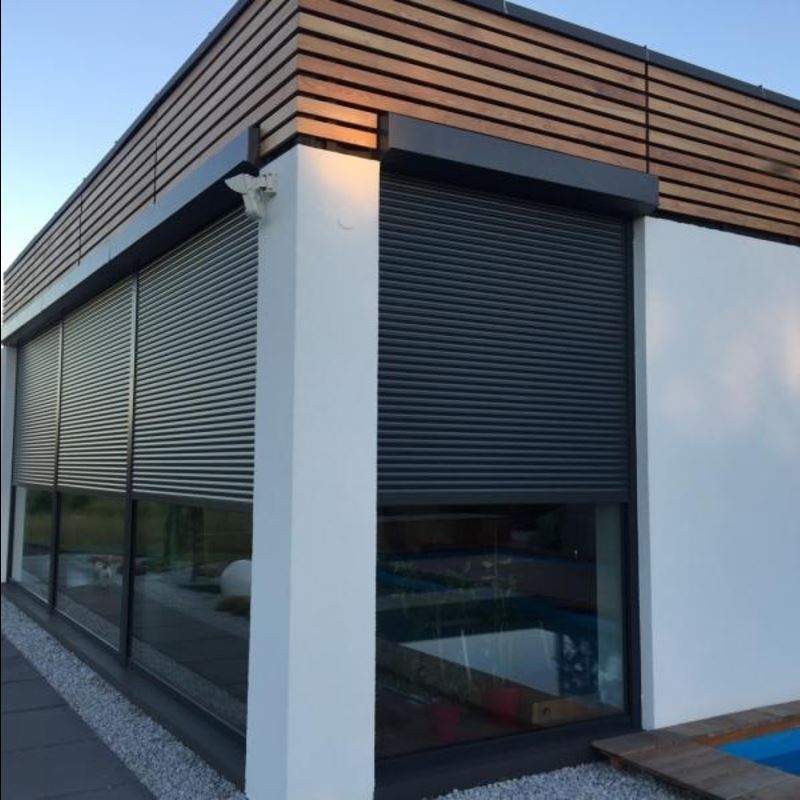

Внешний вид роллет

Рольставни на окна из пенозаполненного роллетного профиля RH45N 10

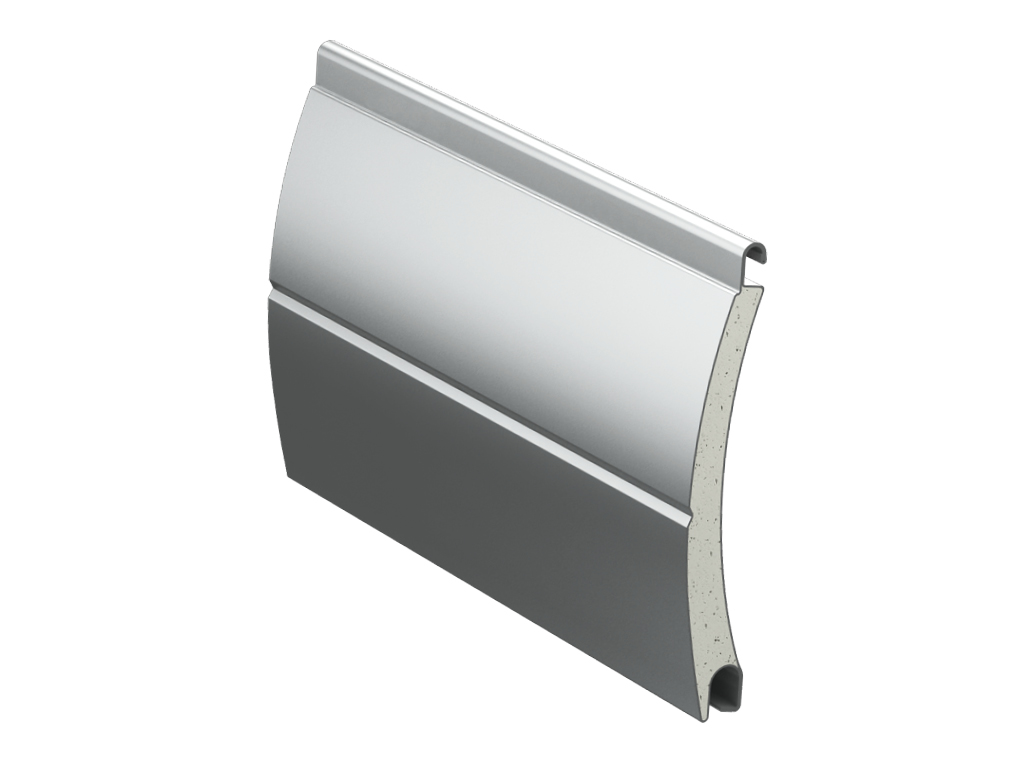

Профиль роллетный RH45N

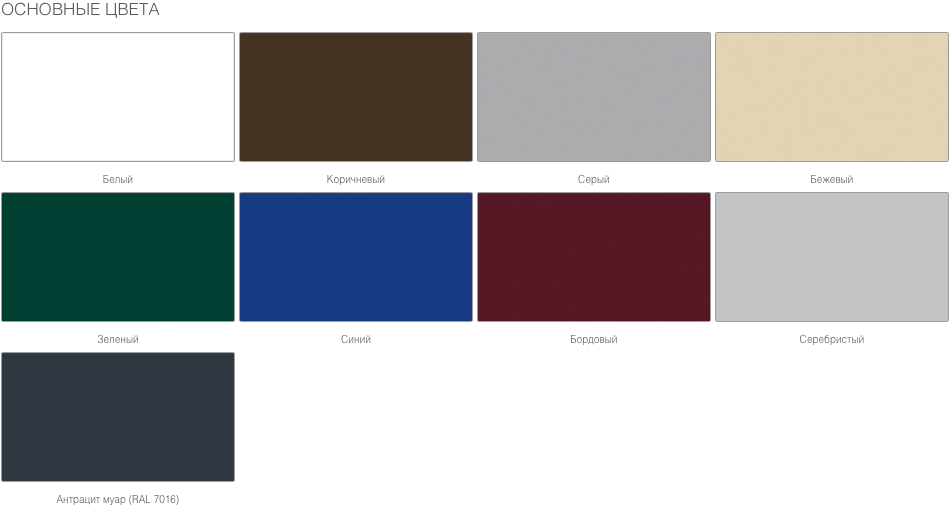

Цвета

Рольставни на окна из пенозаполненного роллетного профиля RH45N 11

Комплектация

Базовая комплектация

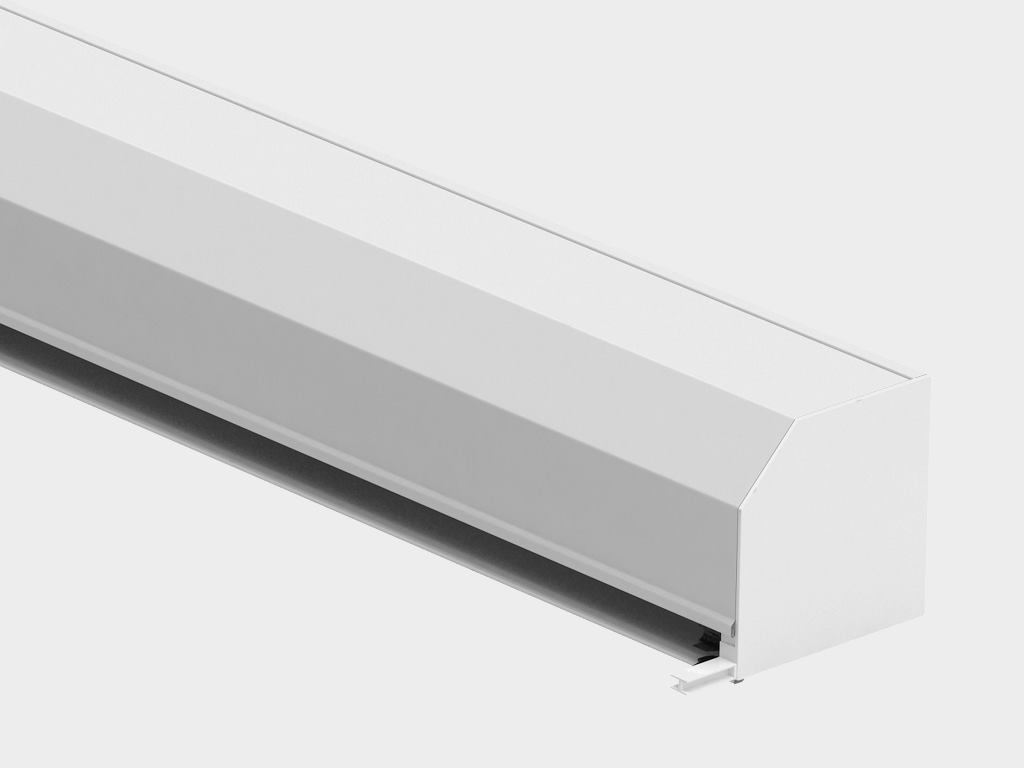

Короб в сборе с установленными боковыми крышками, валом и капсулами, механизмом управления-ручным или автоматическим.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 12

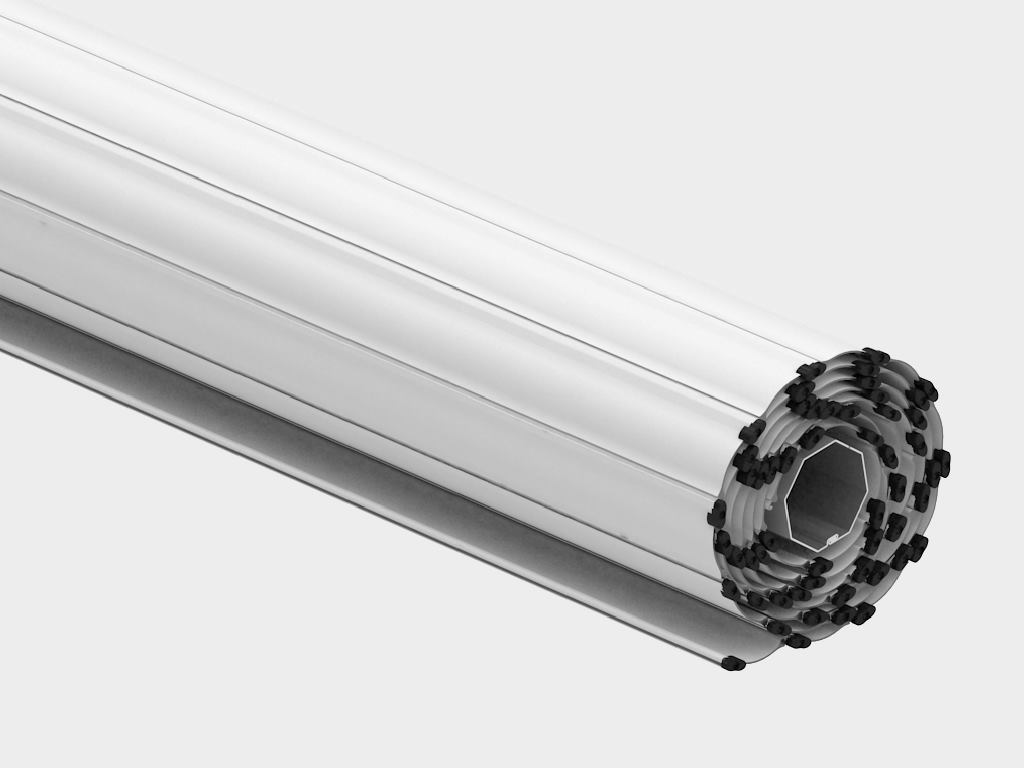

Полотно в сборе.

Скрученное полотно из профиля RHS52 с установленными боковыми замками.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 13

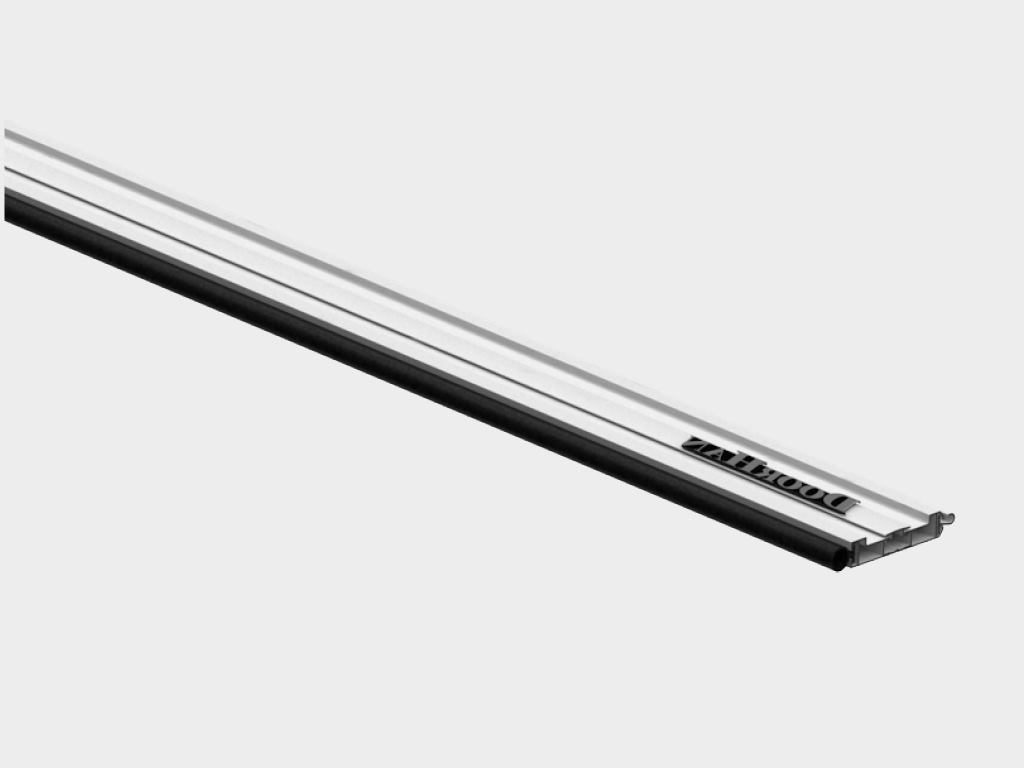

Концевой профиль с уплотнителем, возможен с установленными запирающими элементами.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 14

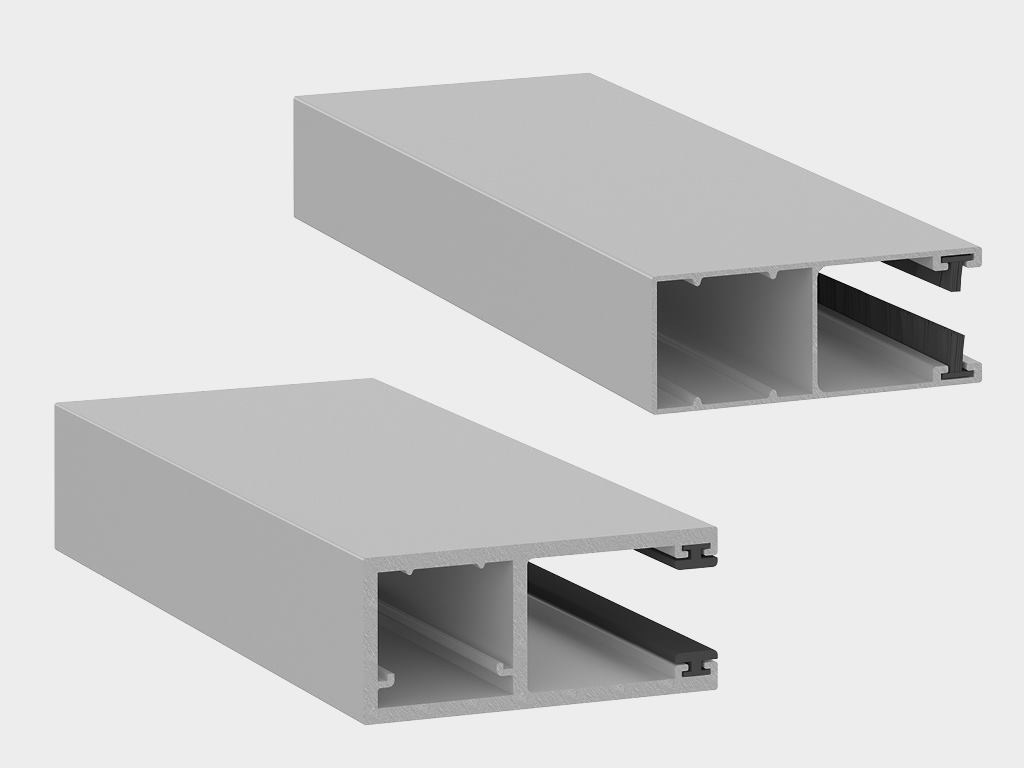

Направляющие профили с уплотнителем комплект.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 15

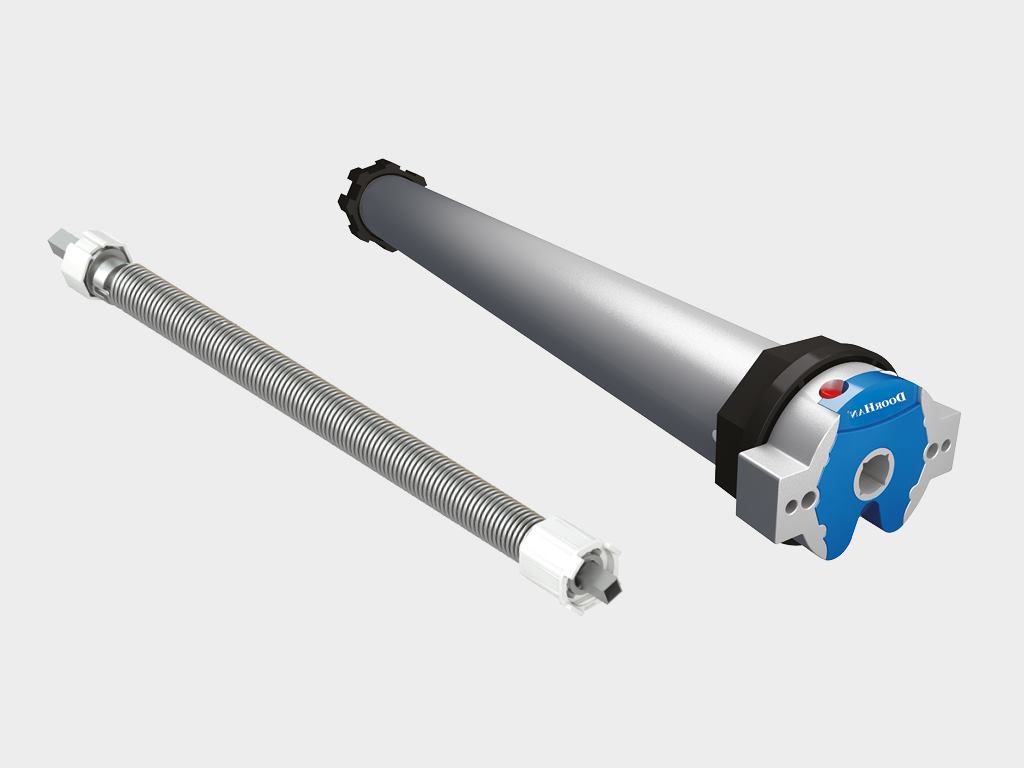

Ручной или автоматический привод

Рольставни на окна из пенозаполненного роллетного профиля RH45N 16

Дополнительная комплектация

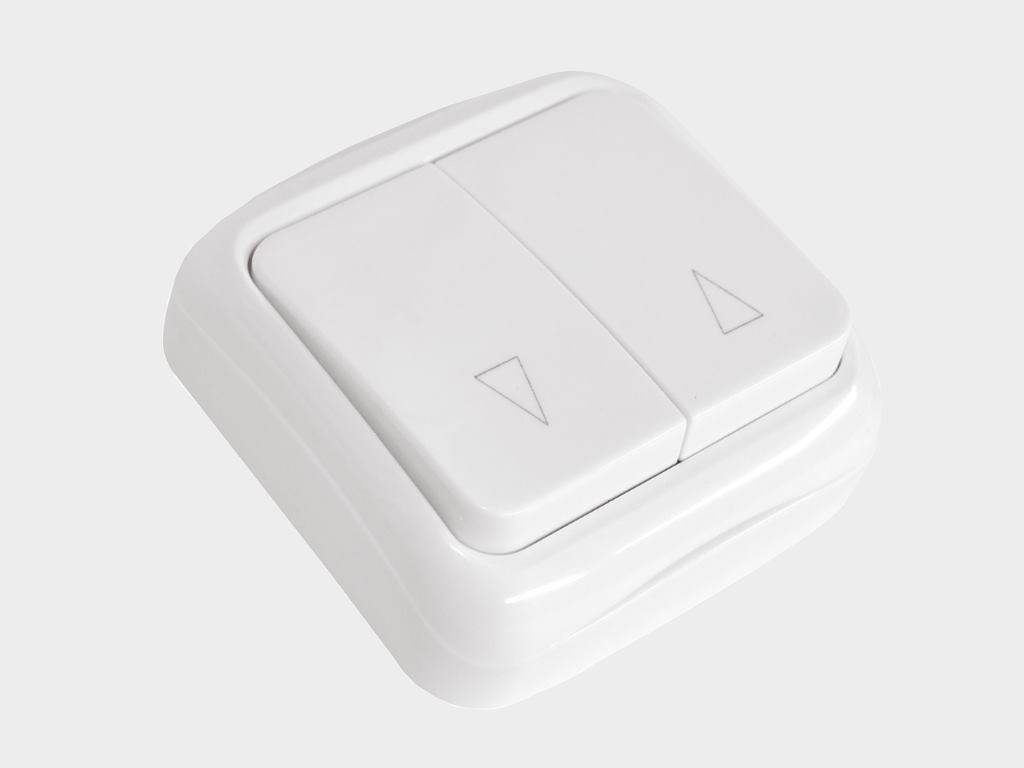

Выключатель клавишный SWB

Рольставни на окна из пенозаполненного роллетного профиля RH45N 17

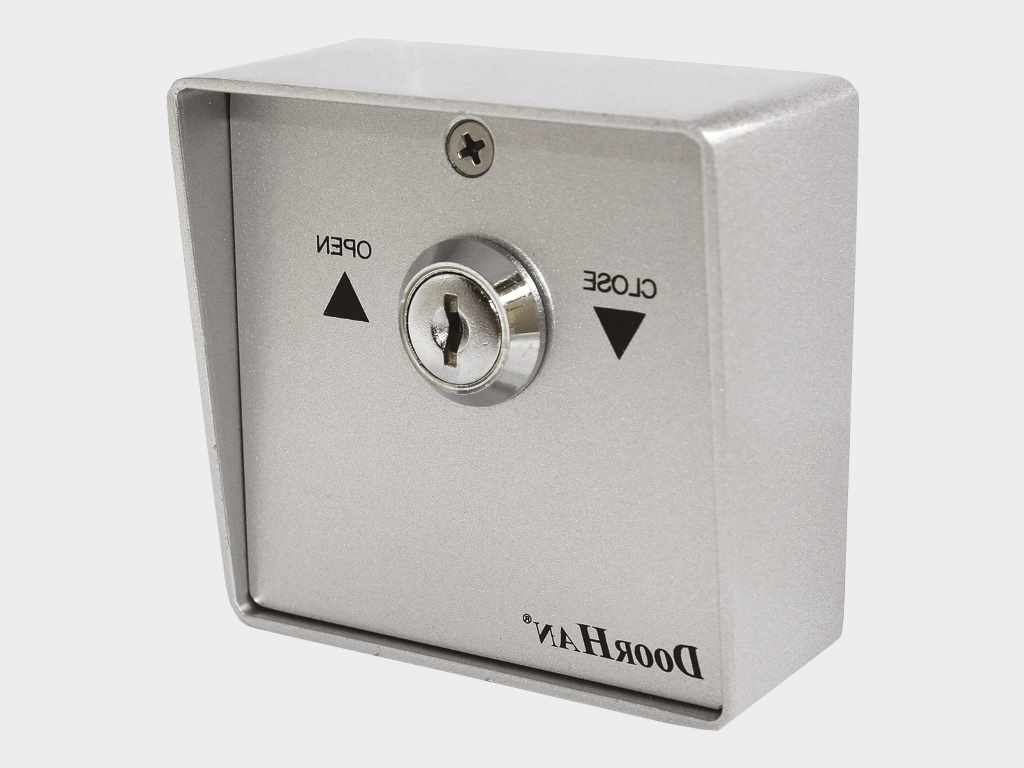

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 18

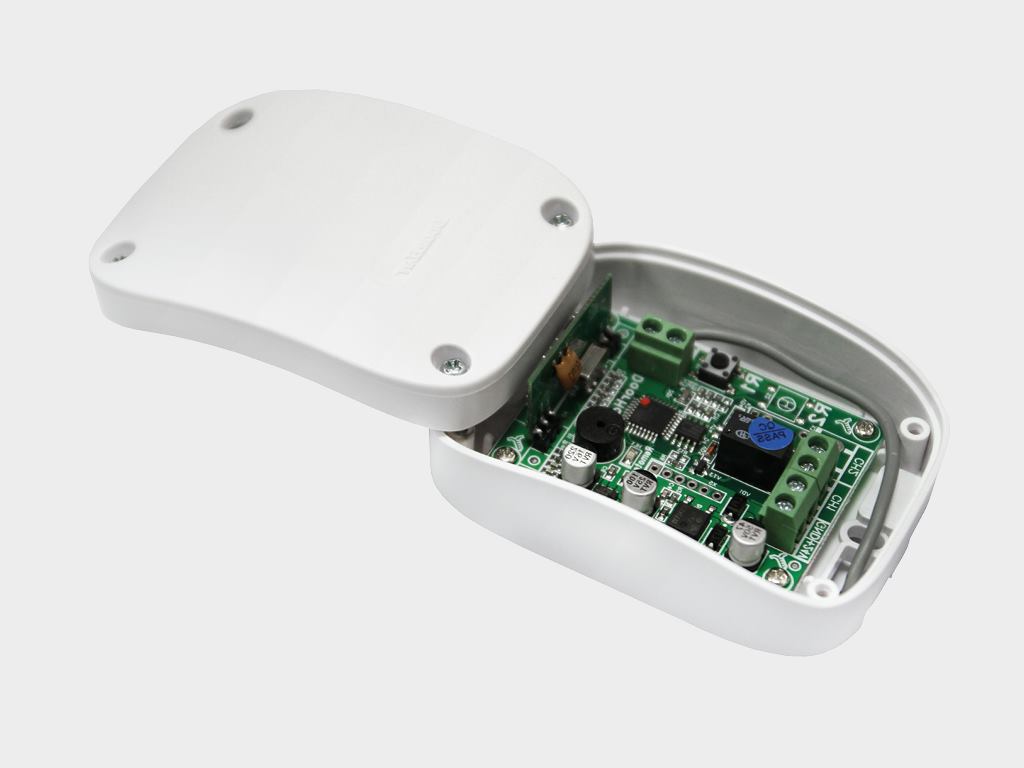

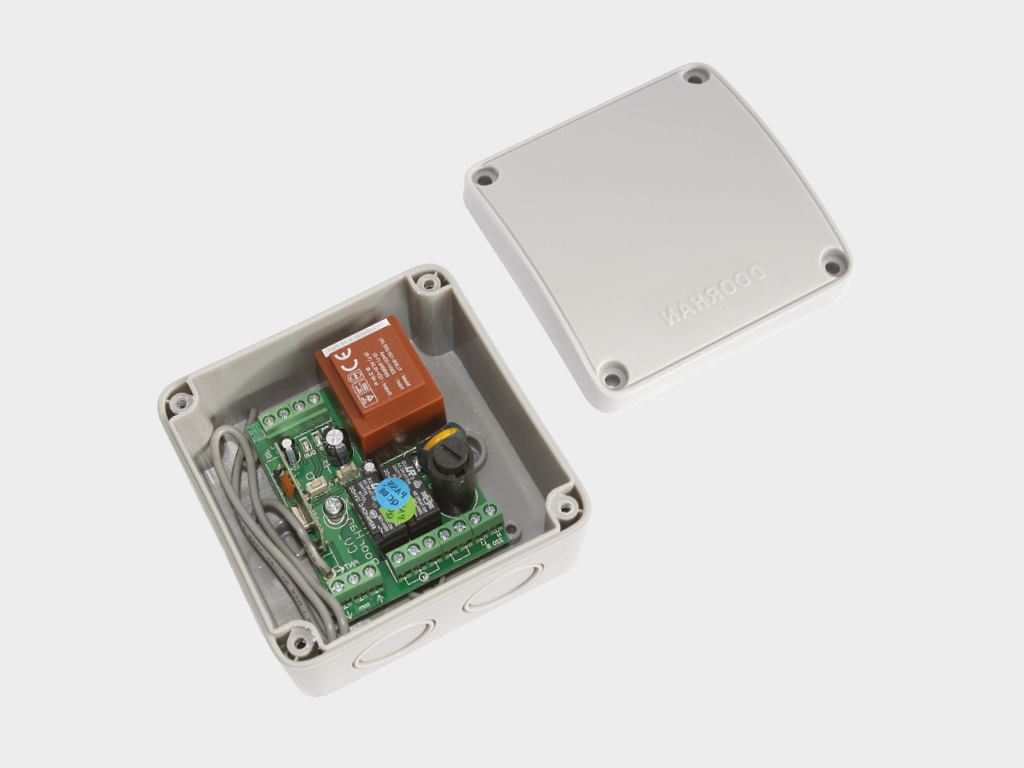

Блок дистанционного управления CV01 возможно управление как одной роллетой так и группой. Возможно наружное исполнение.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 19

Внутренний блок дистанционного управления SmartRoll

Рольставни на окна из пенозаполненного роллетного профиля RH45N 20

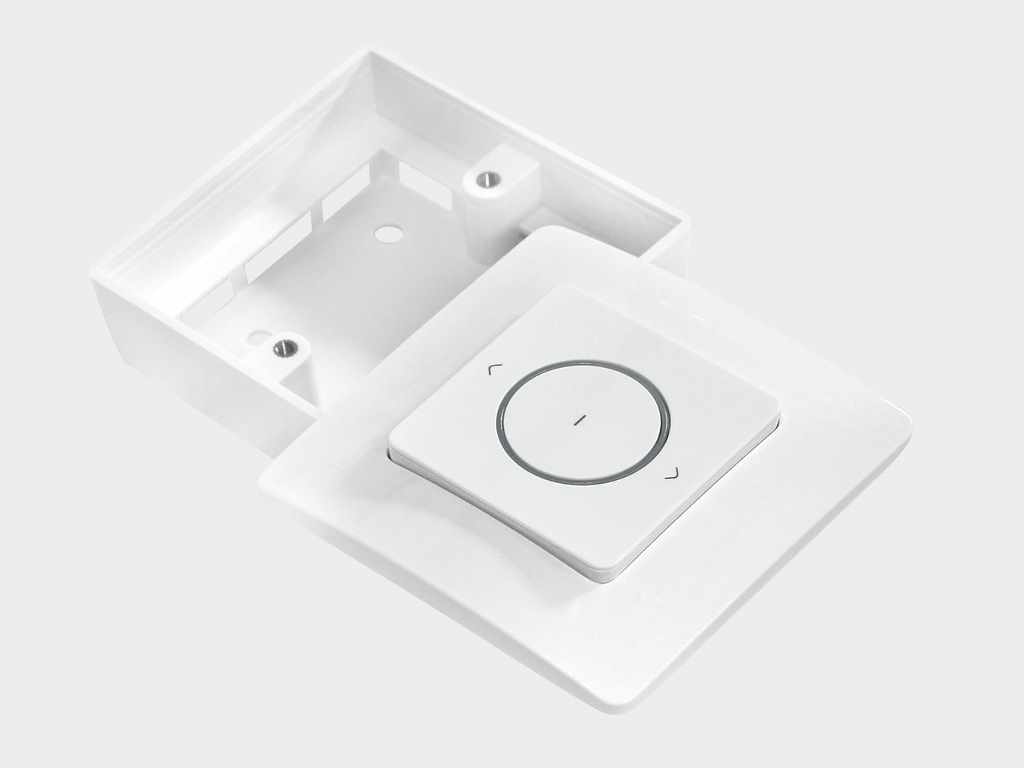

Накладной блок дистанционного управления с клавишами ROLL12, устанавливается внутри помещения. Возможно управление как от пульта так и от кнопки на самом блоке.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 21

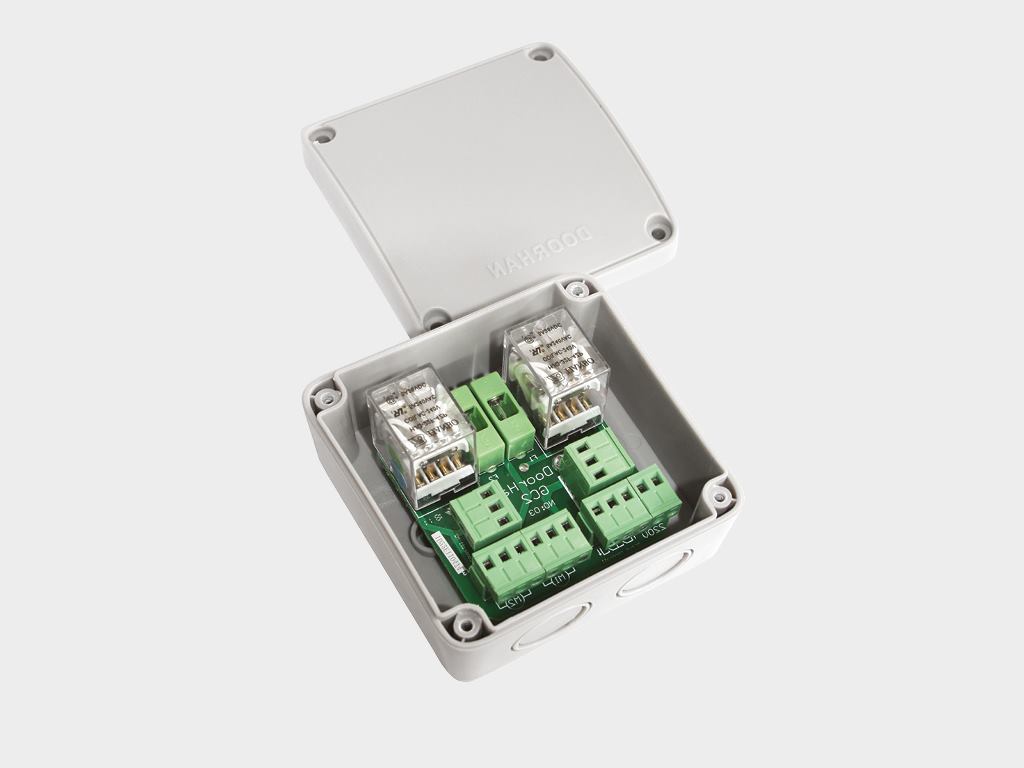

Блок группового управления GC2GC4.
Для создания групп из двух и четырех роллет на одном канале. Например 16 роллет разбиты на 4 группы, с одной клавиши четырехканального пульта открываются 4 роллеты.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 22

Внешний радиоприемник DHRE-1 для управления автоматикой сторонних производителей с помощью пульта DOORHAN

Рольставни на окна из пенозаполненного роллетного профиля RH45N 23

WI-FI модуль для беспроводного управления из программы электроприводами Doorhan с электронных устройств.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 24

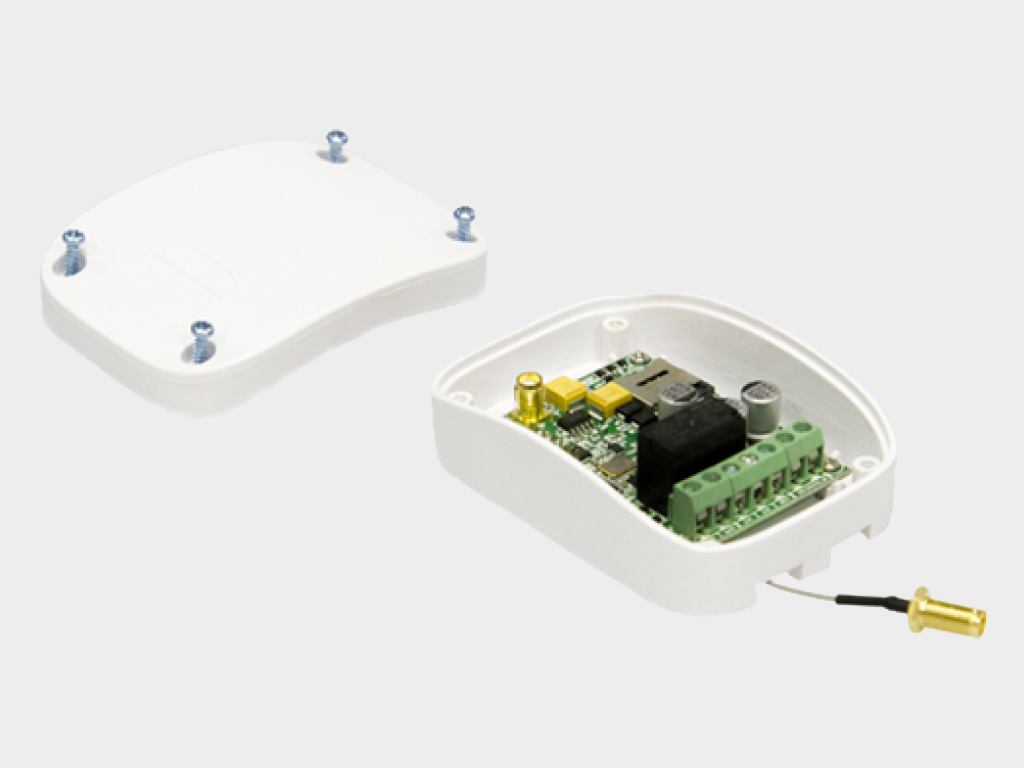

GSM-модуль (необходима Сим карта) для приема звонка с мобильного телефона и подачи сигнала на открытие.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 25

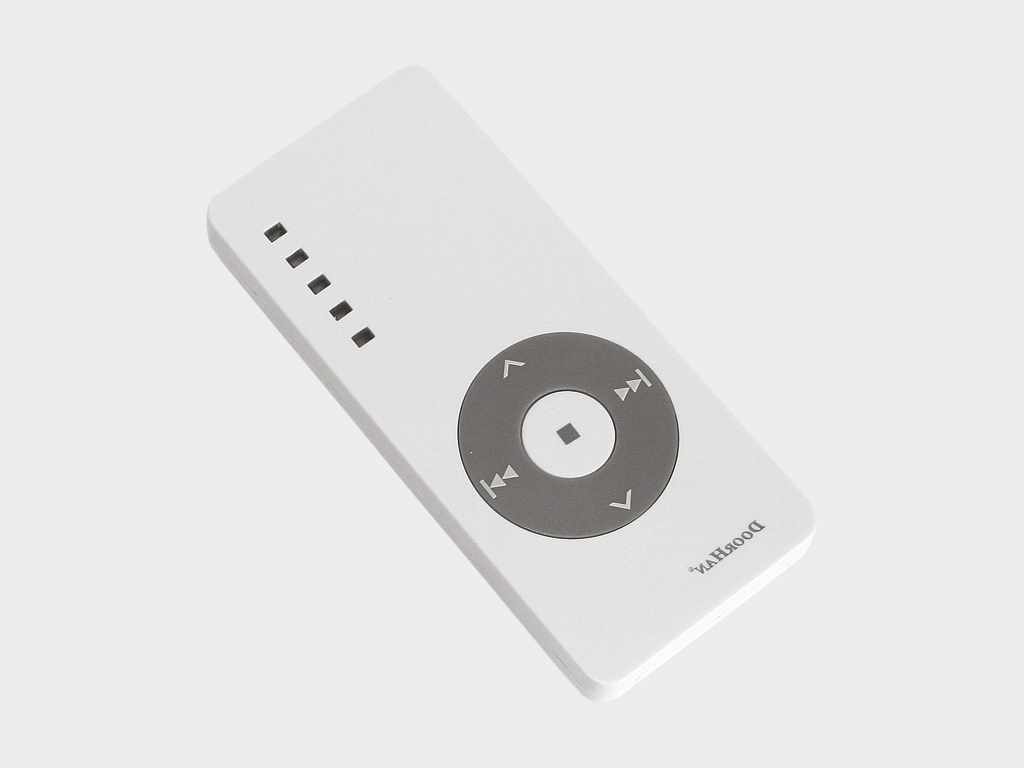

Пульт для блоков управления ROLL, пятиканальный.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 26

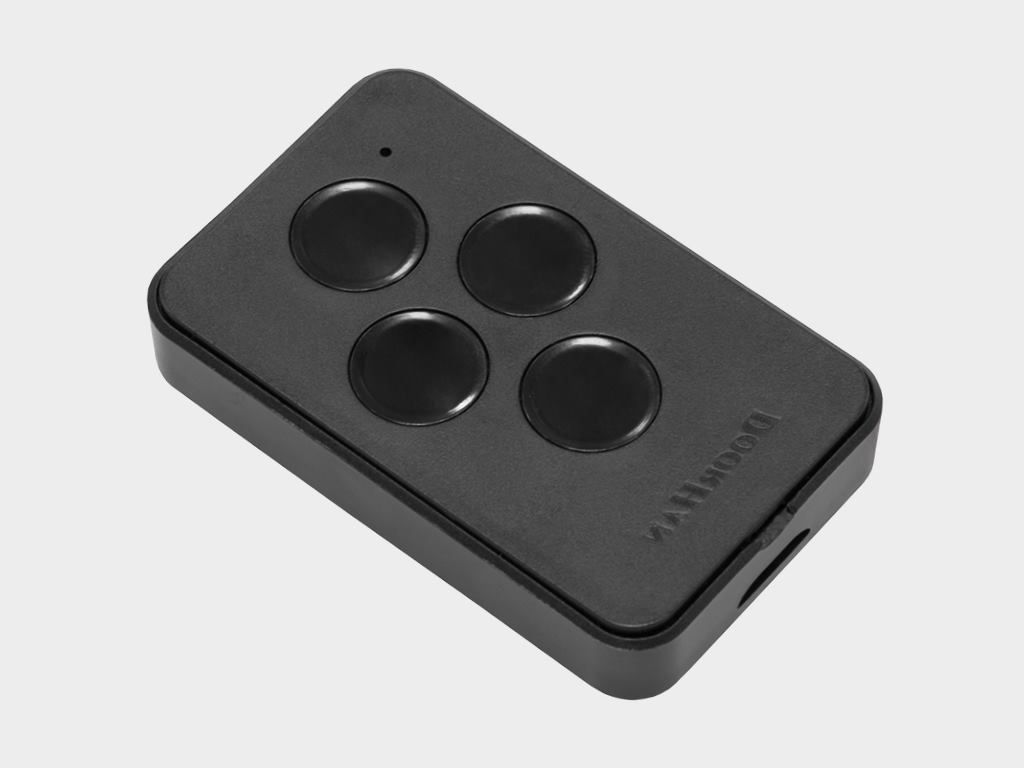

Пульт Transmitter-4PRO четырехканальный

Рольставни на окна из пенозаполненного роллетного профиля RH45N 27

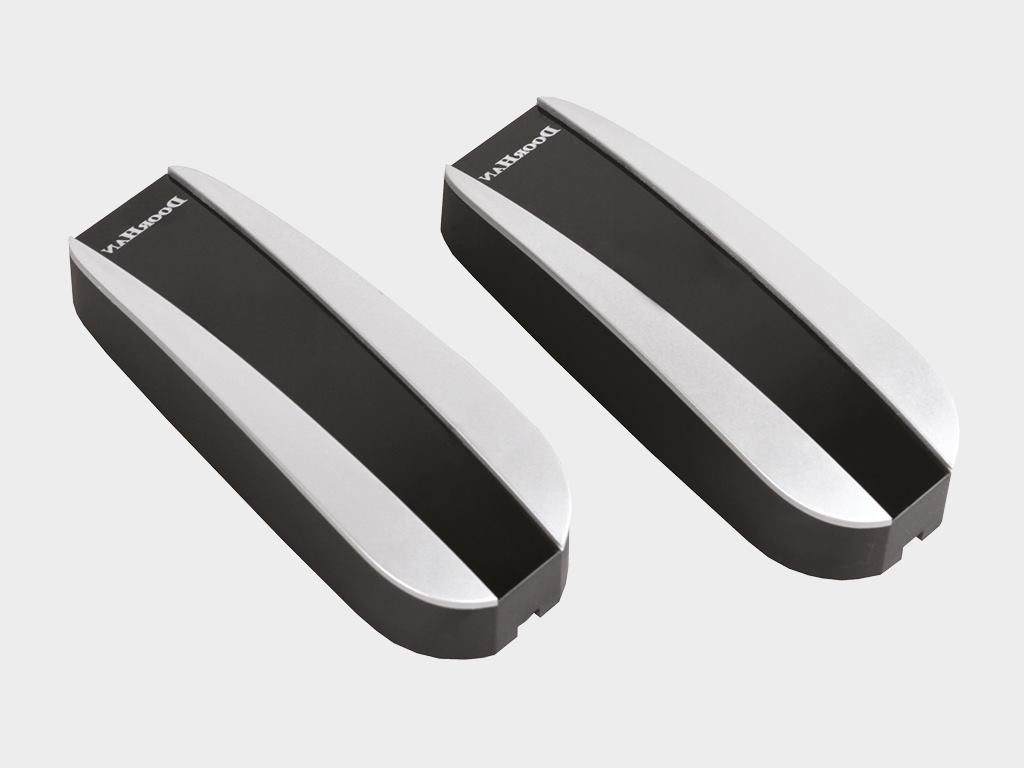

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Рольставни на окна из пенозаполненного роллетного профиля RH45N 28

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

  1. Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
  2. Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
  3. Открытие роллет осуществляется без резких рывков.
  4. Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
  5. Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
  6. Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
  7. При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
  8. При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
  9. При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
  10. Не давайте детям пульты, придется покупать новые.
  11. Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
  12. Нахождение в месте движения конструкции может привести к травмам.
  13. Не нужно проверять ударами на прочность конструкцию рольставен.
  14. Запрещается препятствовать ходу движения изделия.
  15. Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
  16. Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
  17. В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
  18. Сервис рольставен необходимо производить ежегодно.
  19. Использование рольставен не по назначению снимает гарантию производителя.
  20. Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
