Описание

Распашные ворота изготовлены из сэндвич панелей толщиной 40 мм, обрамленной рамой из алюминия , с полимерным красочным покрытием в цвет полотна. Имеют две створки из алюминиевой рамы заполненной сэндвич панелями, которые открываются внутрь или наружу огороженной территории. Двенадцать цветов на выбор в одной цене. Разнообразие дизайна щитов ворот подойдет под любое архитектурное решение, ворота, калитка и заборная секция в едином стиле. Возможные варианты калитки внутри полотна ворот. Продукция производится на высокоточном оборудовании в заводских условиях. Чертежи и инструкции для распашных ворот представлены ниже под описанием. Купить распашные ворота Вы сможете набрав наших менеджеров. Цена распашных ворот рассчитывается в зависимости от размеров.

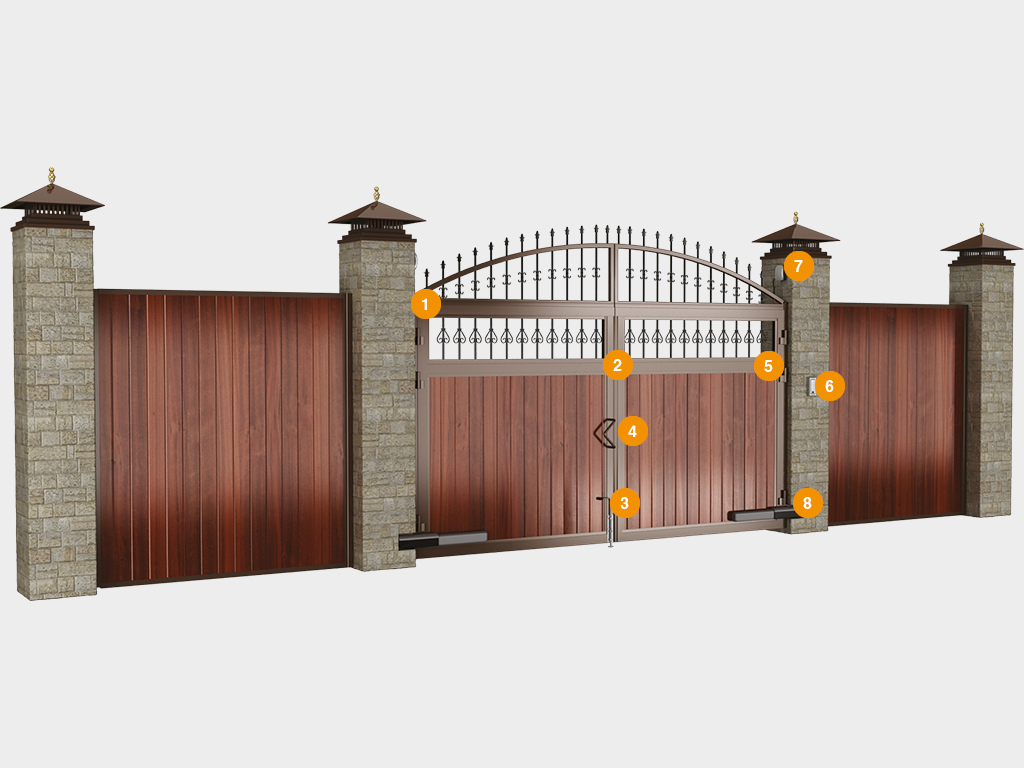

Конструкция

Поверхность алюминиевых профилей покрыта порошковой краской. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
С внутренней стороны распашных ворот устанавливается задвижка.

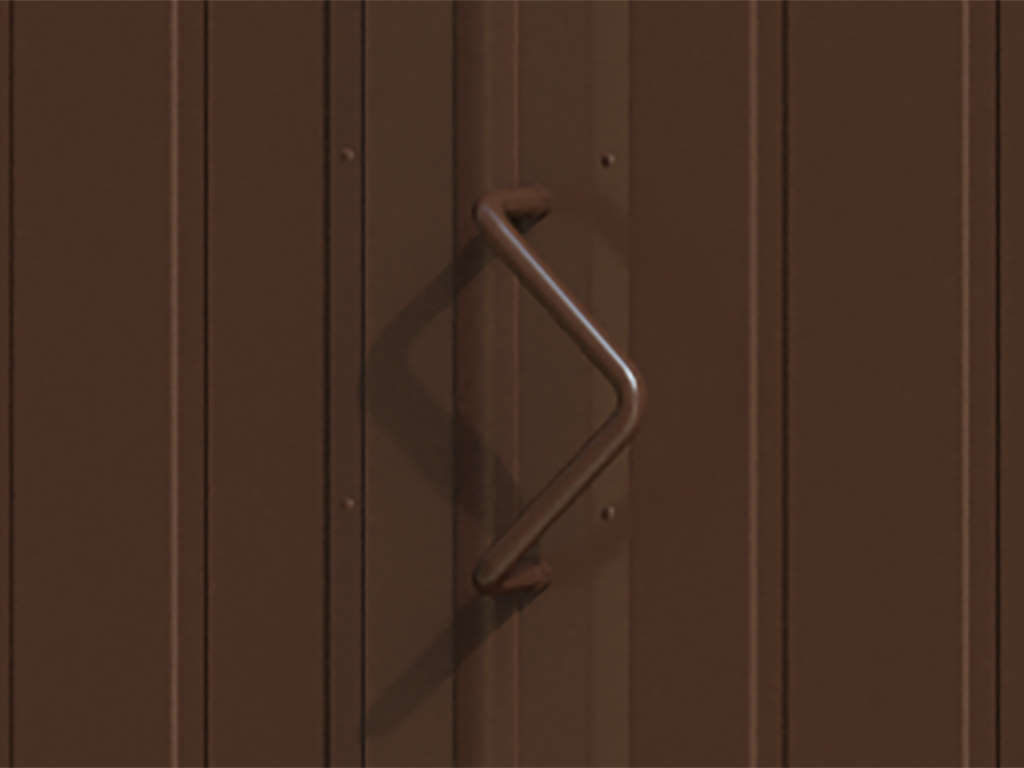

Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
Регулируемые петли с износостойкими подшипниками.
Автономный антивандальный водонепроницаемый контроллер KEYCOD предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт. (опция)
Светодиодная сигнальная лампа Lamp-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы. (опция)

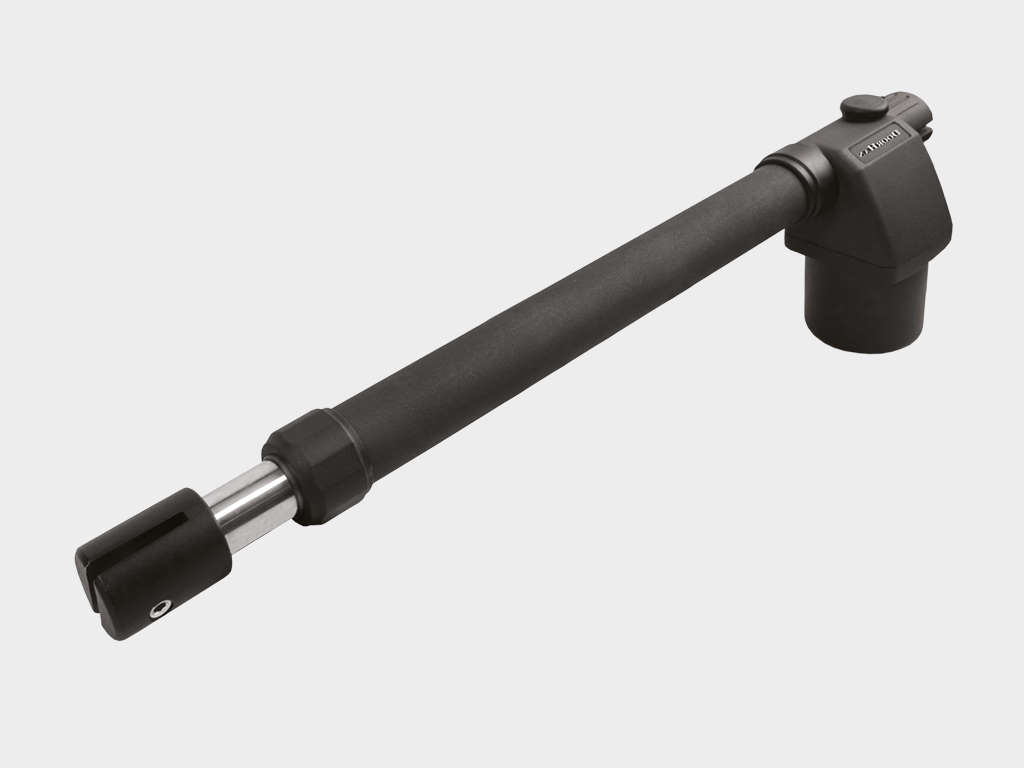

Электромеханические приводы серии Swing — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы. (опция)

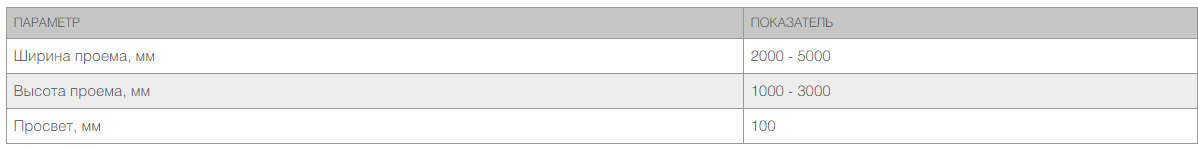

Таблица размеров

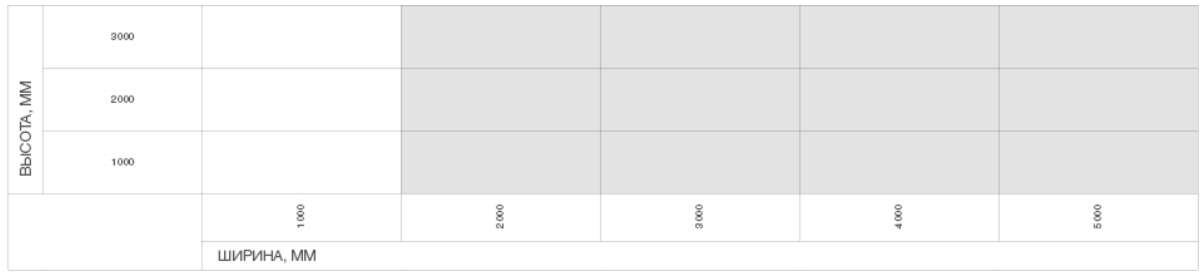

Размеры проема

Видеообзор

Внешний вид

Распашные ворота вид снаружи

Распашные ворота вид изнутри

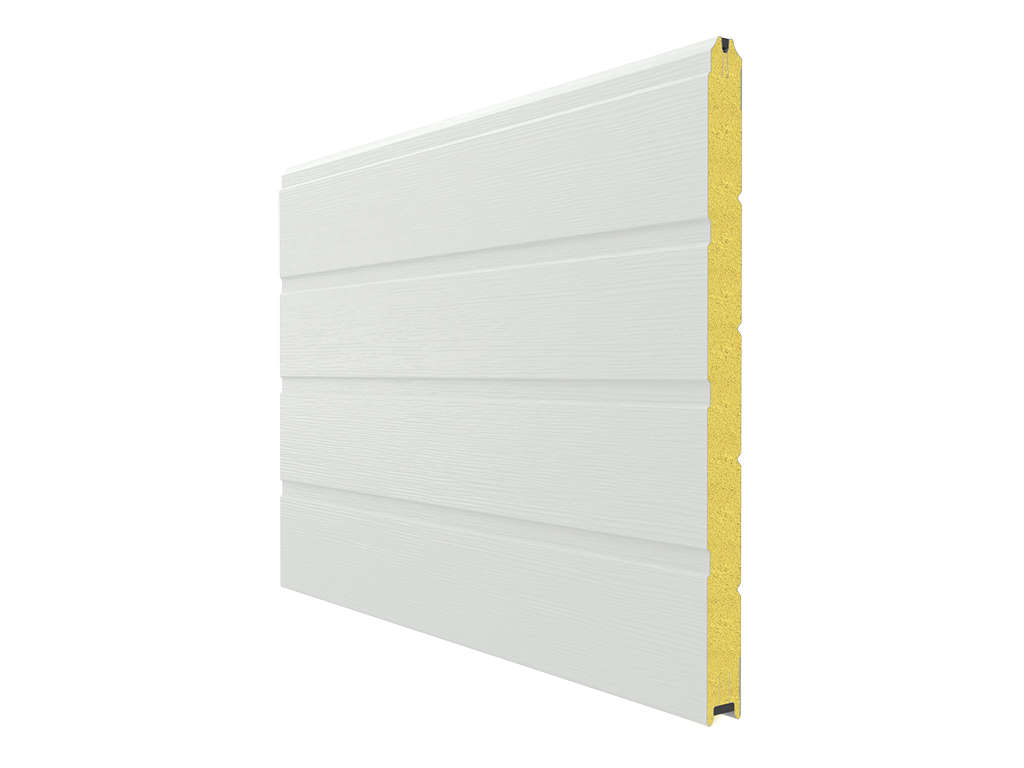

Дизайн полотна ворот

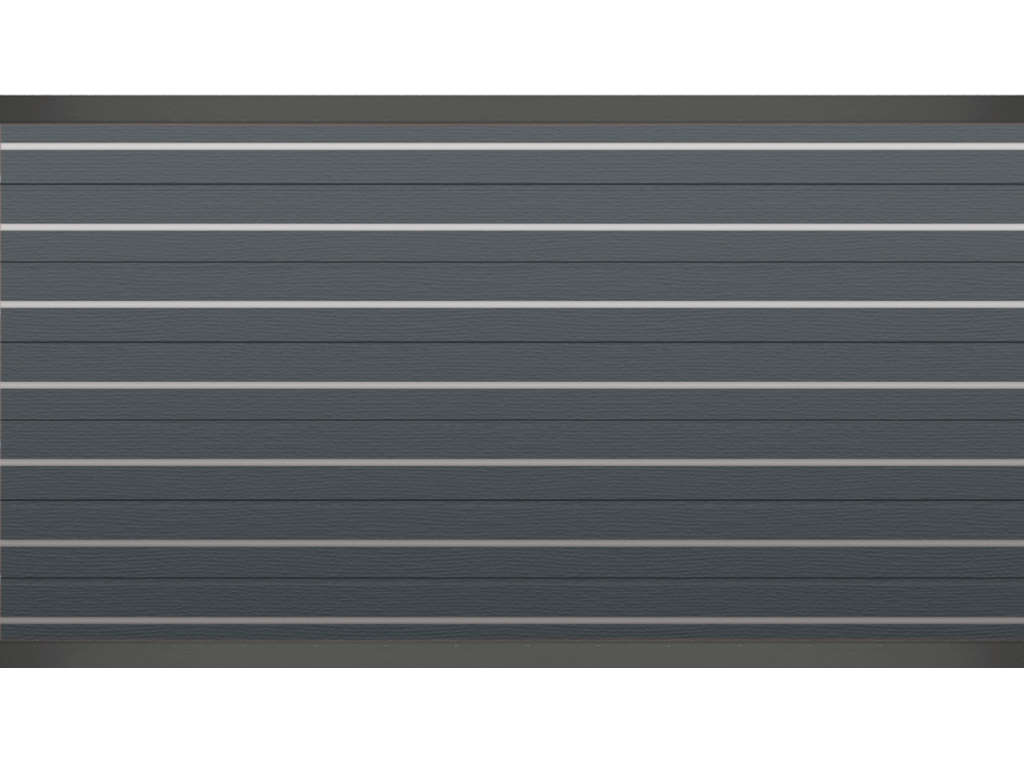

Горизонтальная полоса

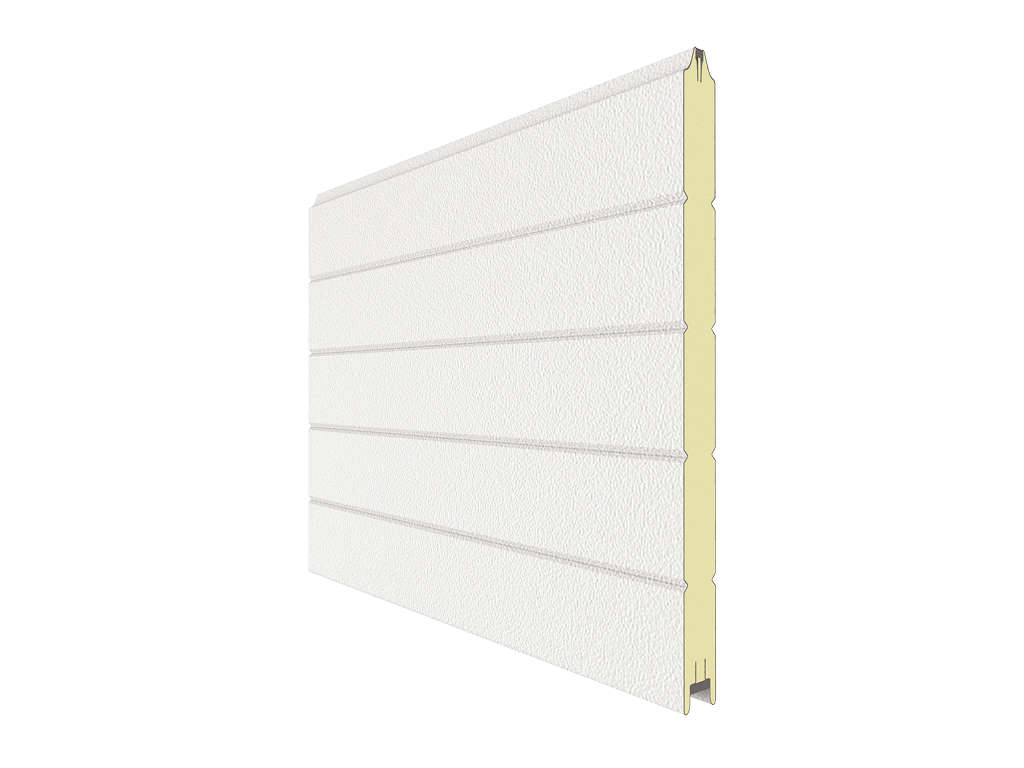

Доска

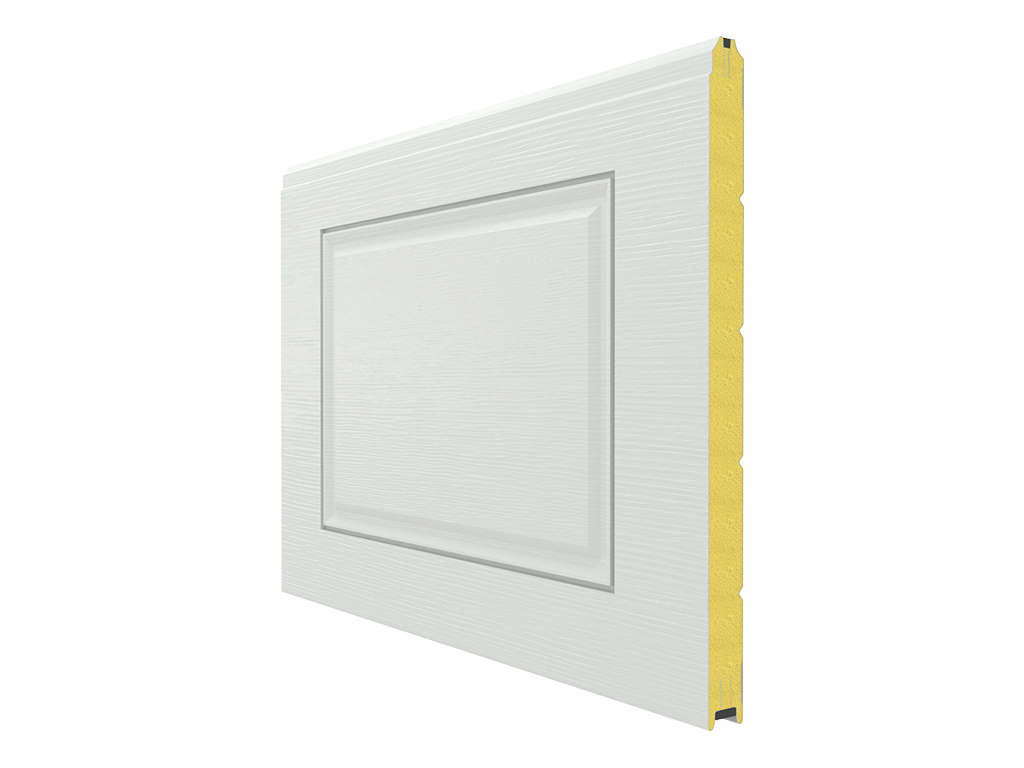

Филенка

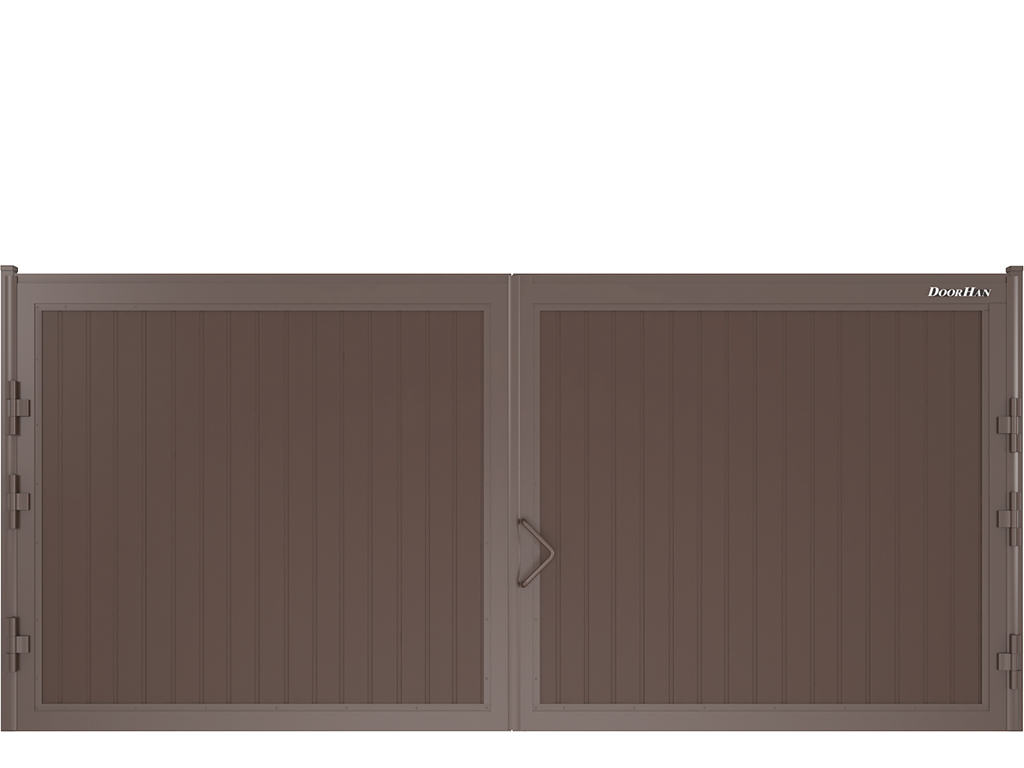

Варианты исполнения щитов

(Возможно исполнение как в вертикальном так и в горизонтальном положении сэндвич панели)

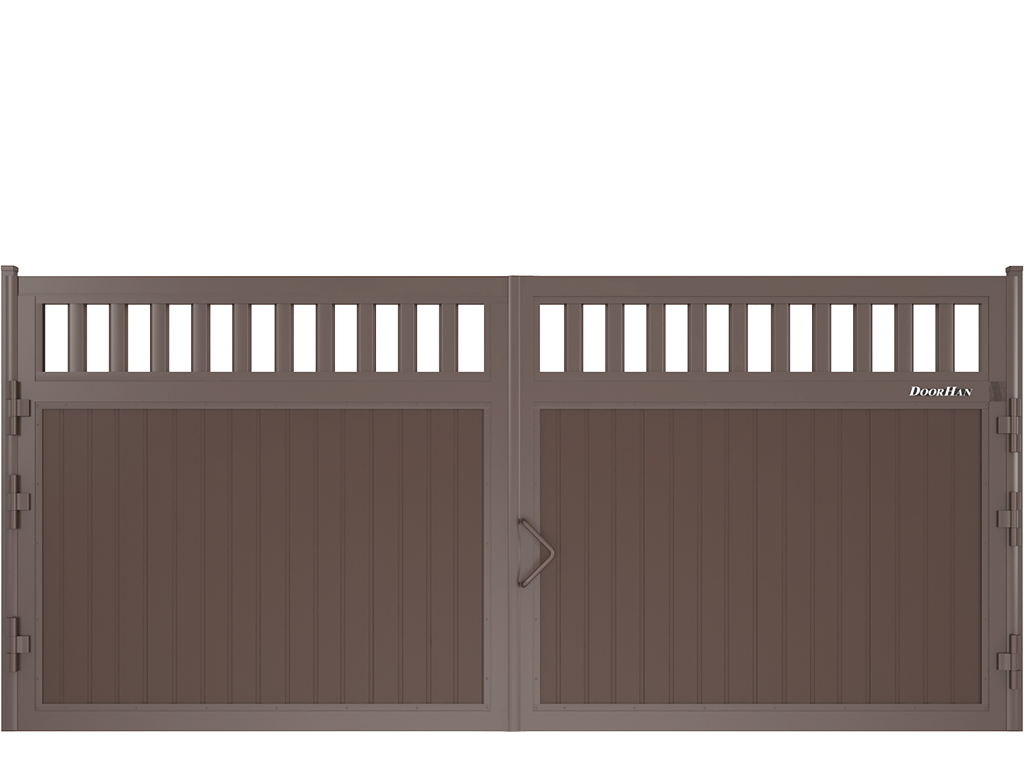

Щит c решеткой с вертикальным расположением сэндвич-панелей.

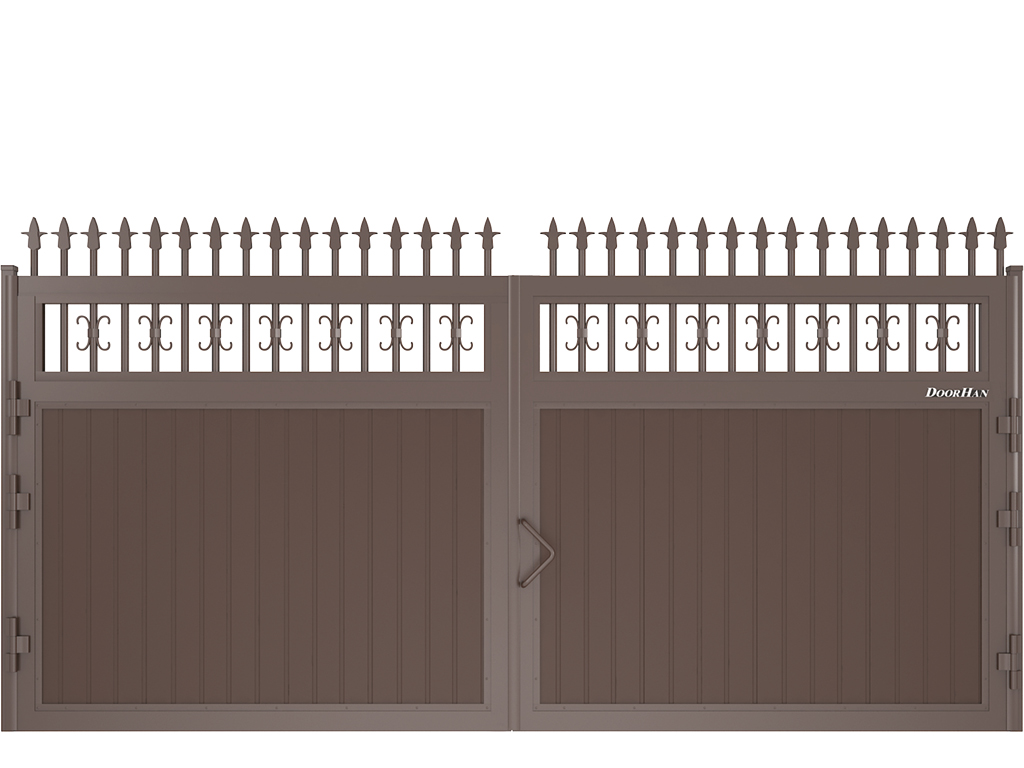

Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей.

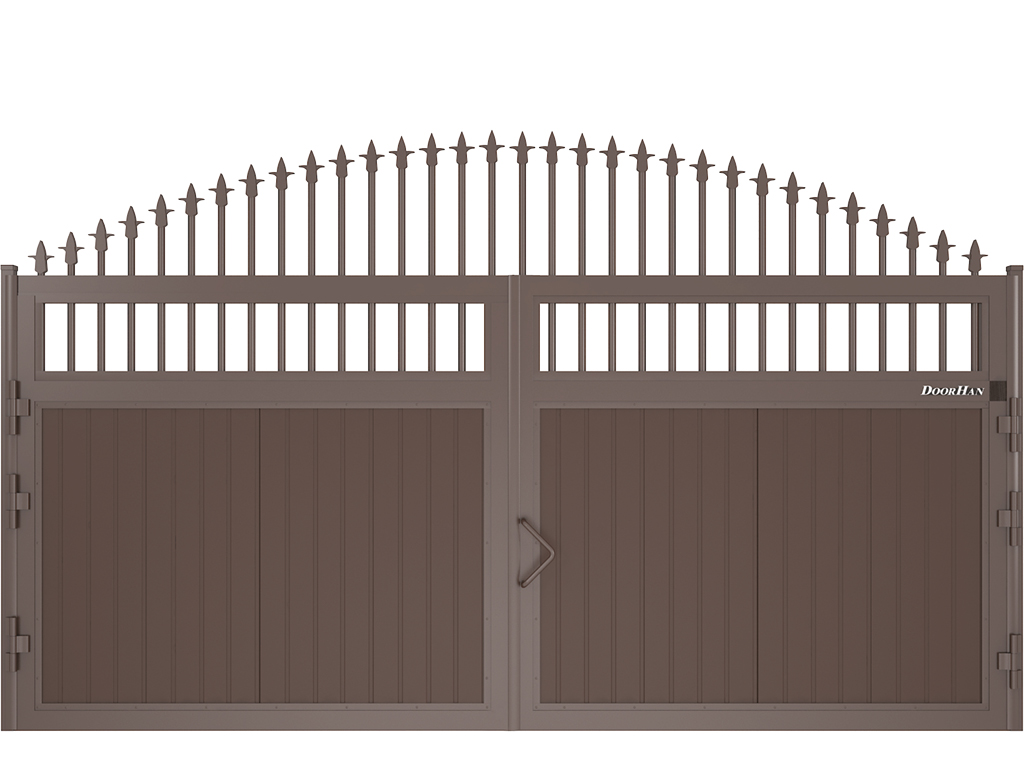

Щит арочный с пиками с вертикальным расположением сэндвич-панелей.

Щит арочный с решеткой с вертикальным расположением сэндвич-панелей.

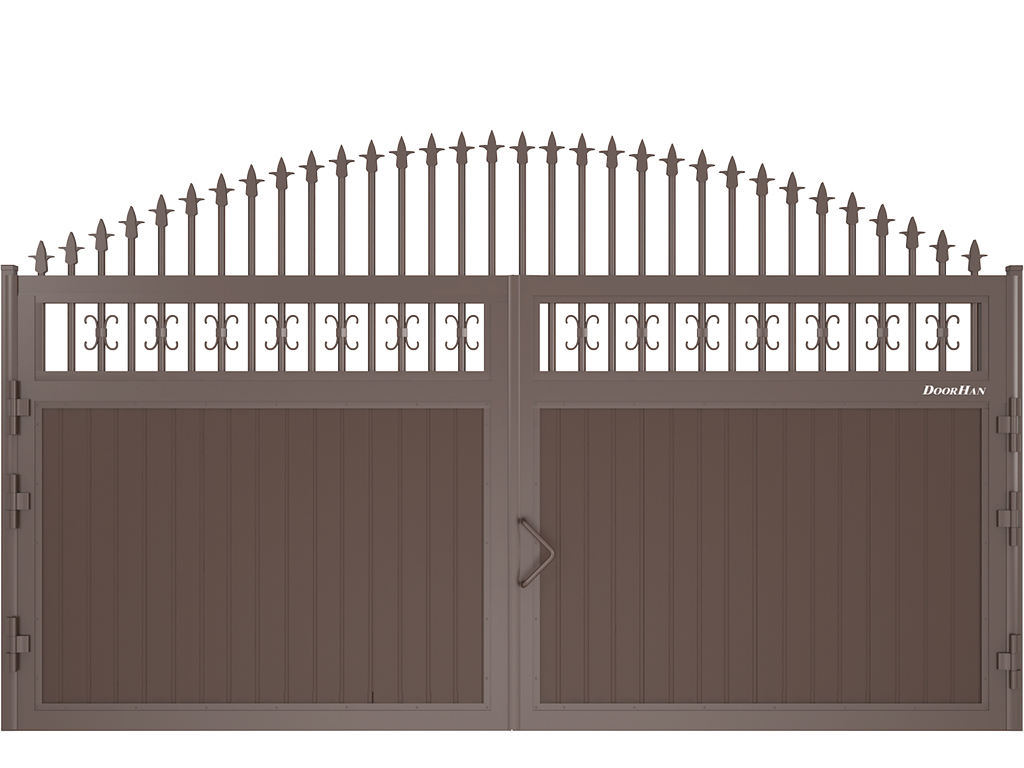

Щит арочный с пиками и вензелями с вертикальным расположением сэндвич-панелей.

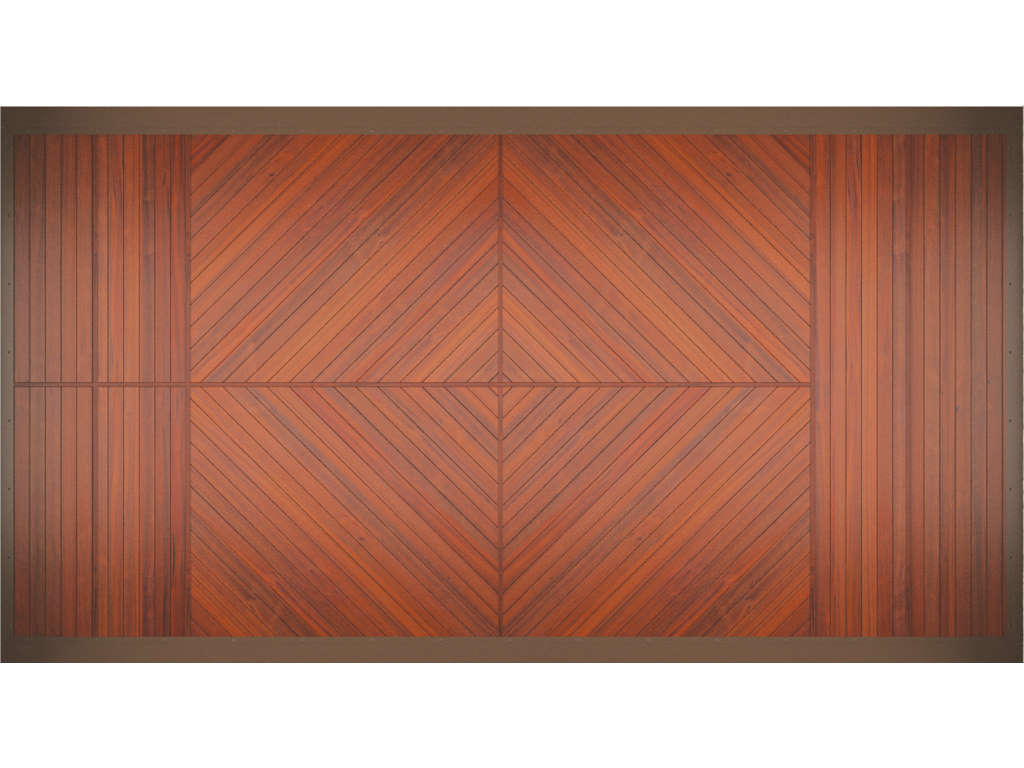

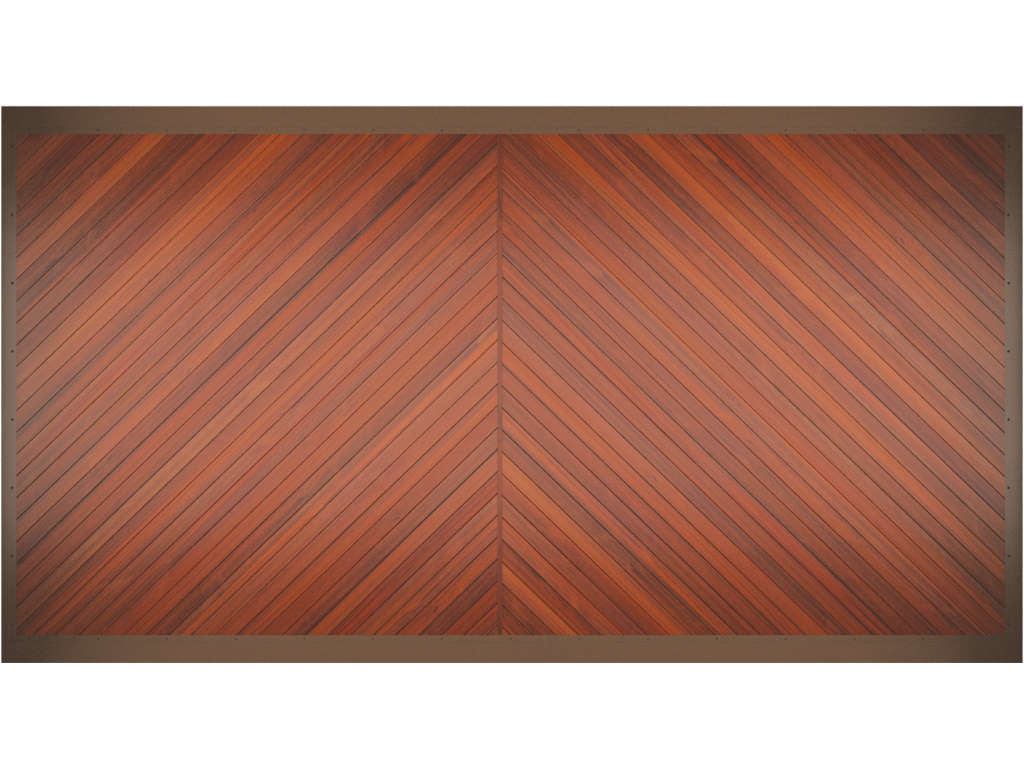

АЛЮМИНИЕВАЯ ОБЛИЦОВКА PREMIUM CLASSIC
Premium Classic B1, темный орех

Premium Classic B2, темный орех

Premium Hi-Tech B3

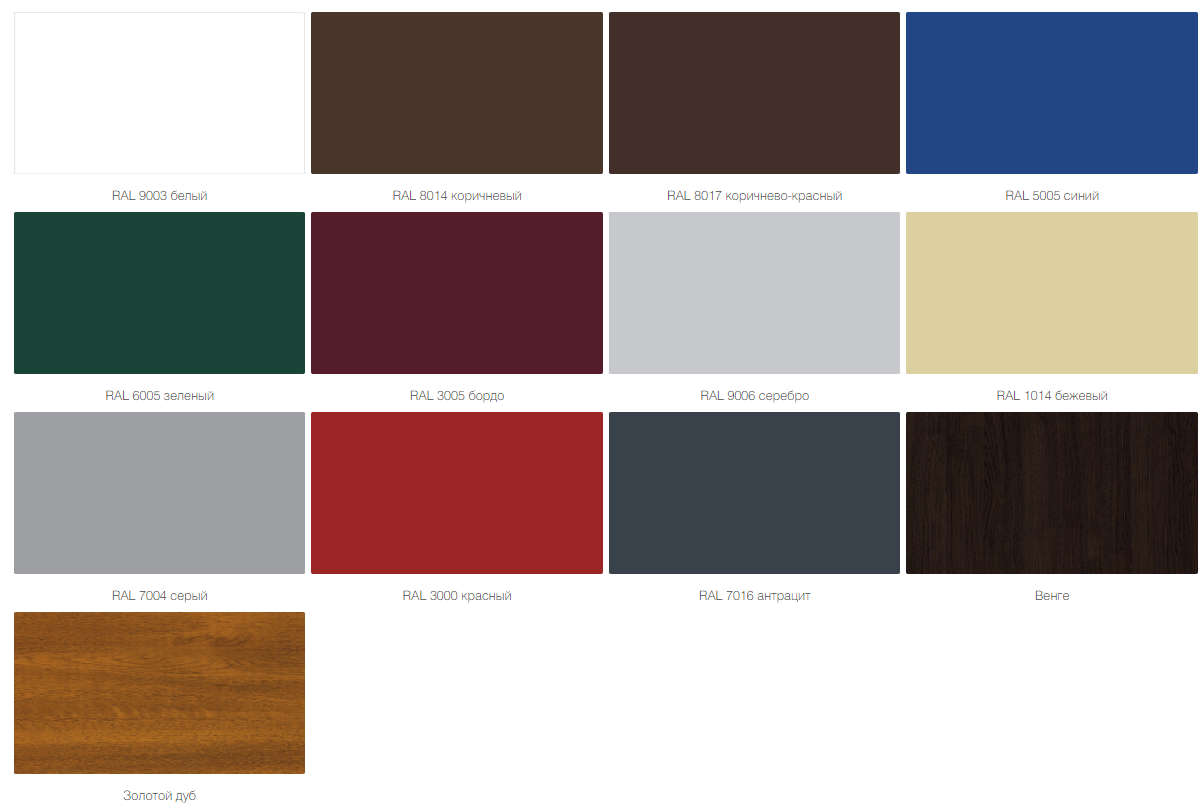

Цвета

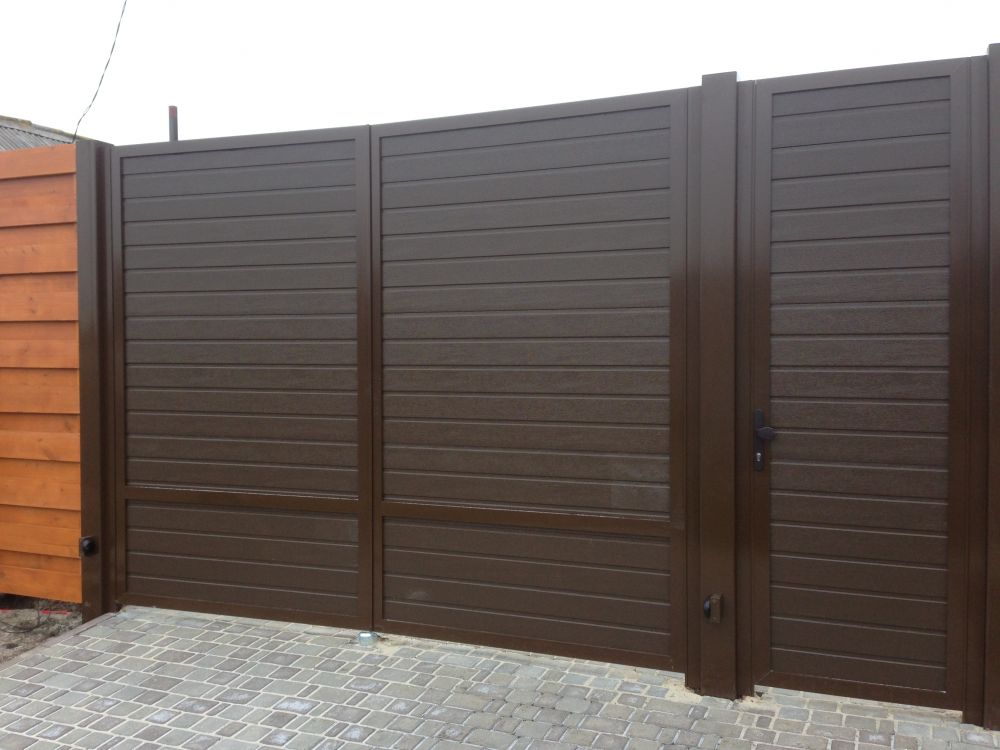

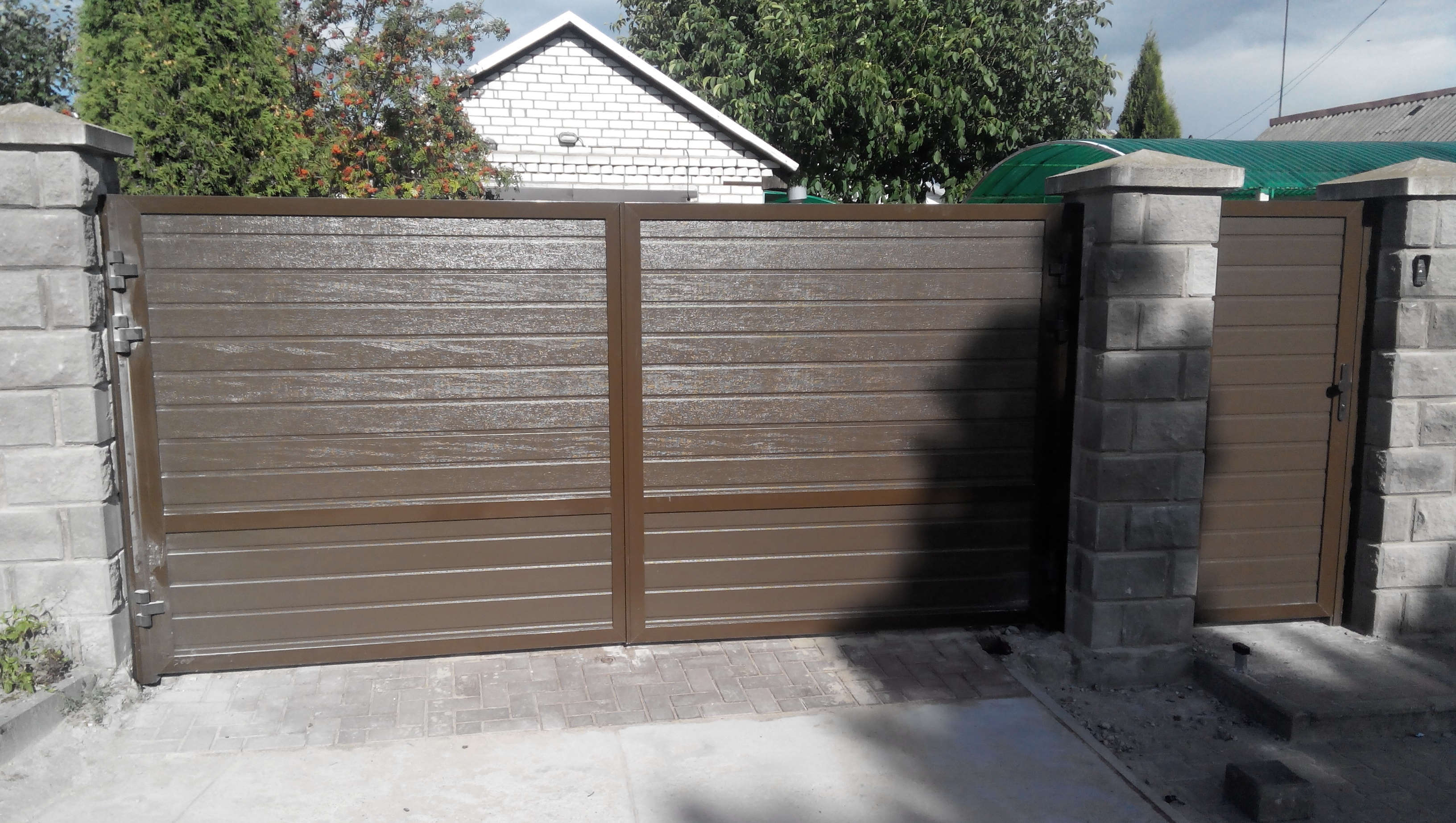

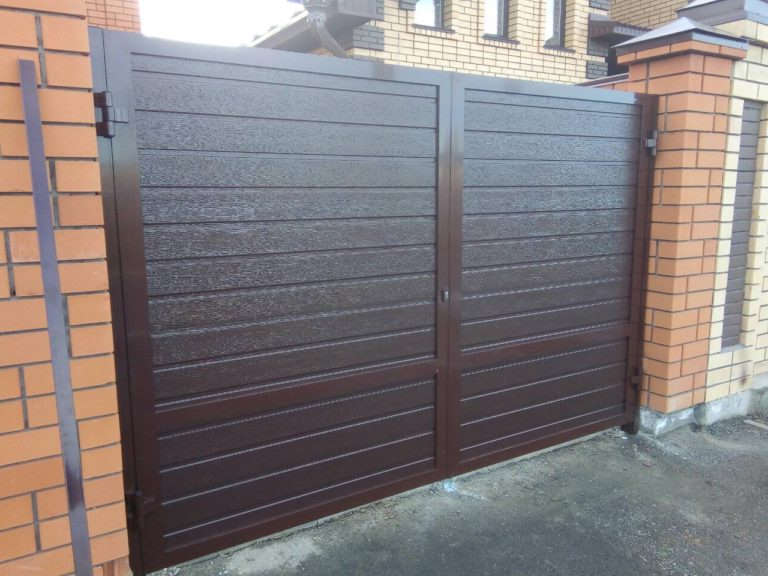

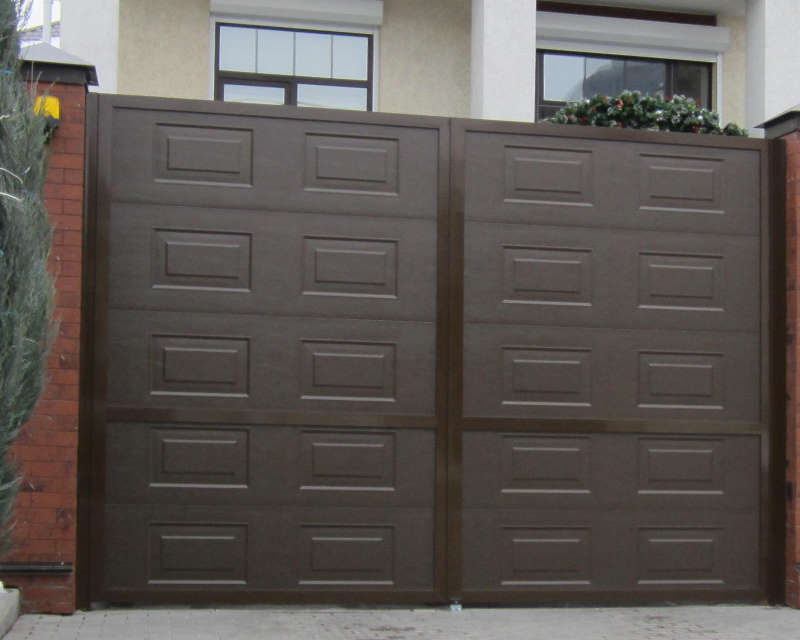

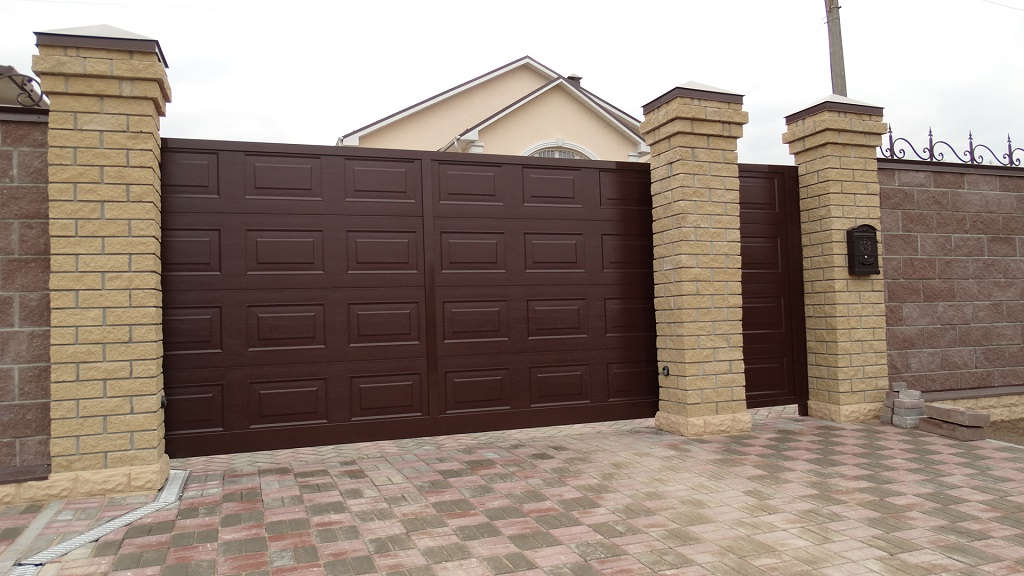

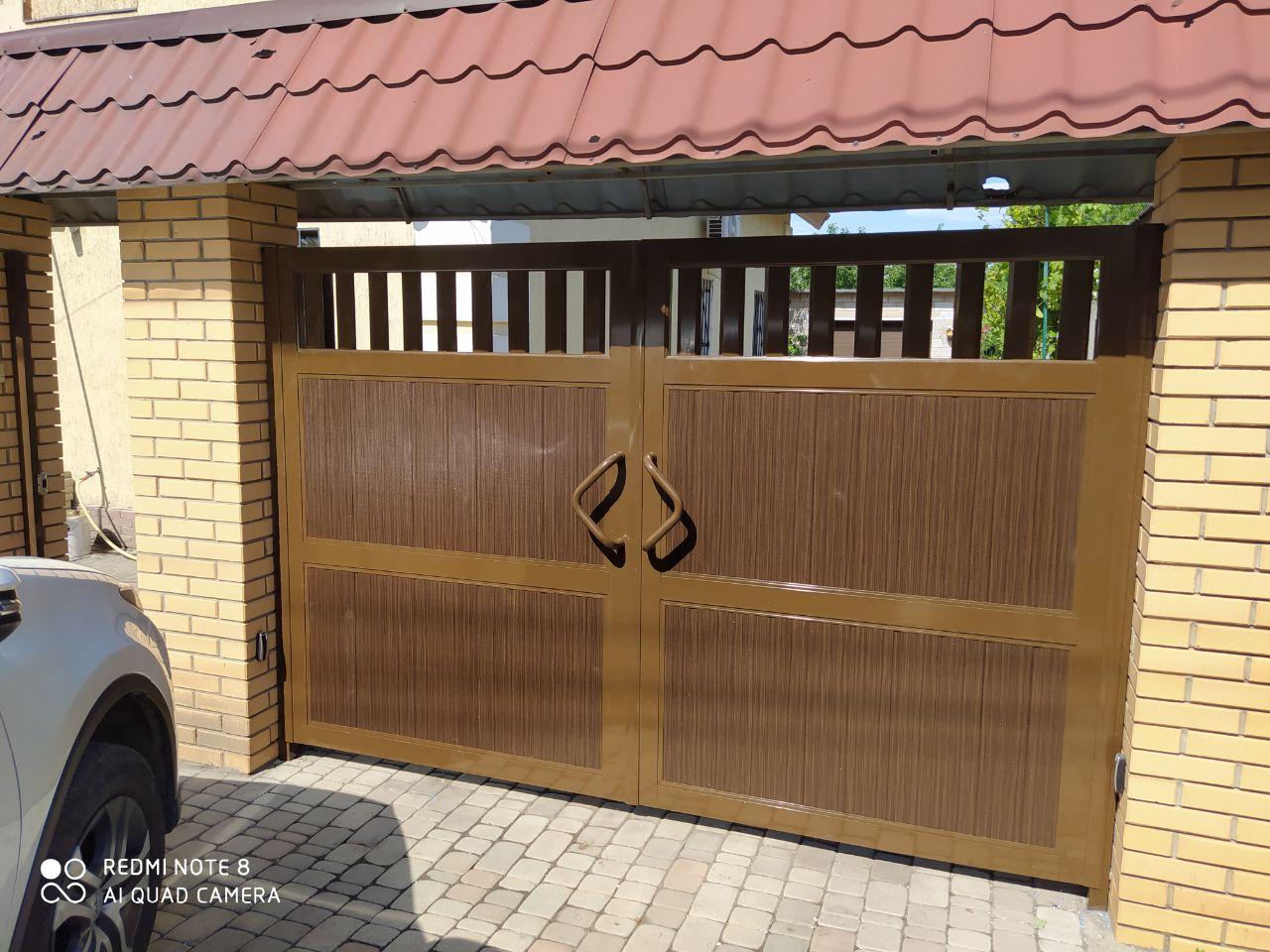

Примеры работ

Преимущества

Преимущества распашных ворот ДорХан

Комплектация

Базовая комплектация

Щит ворот (2 створки) из сэндвич панелей толщиной 40мм наполненных пенополиуретаном, окантованный алюминиевым профилем

Ручка алюминиевая, соответствующая цвету окантовки.

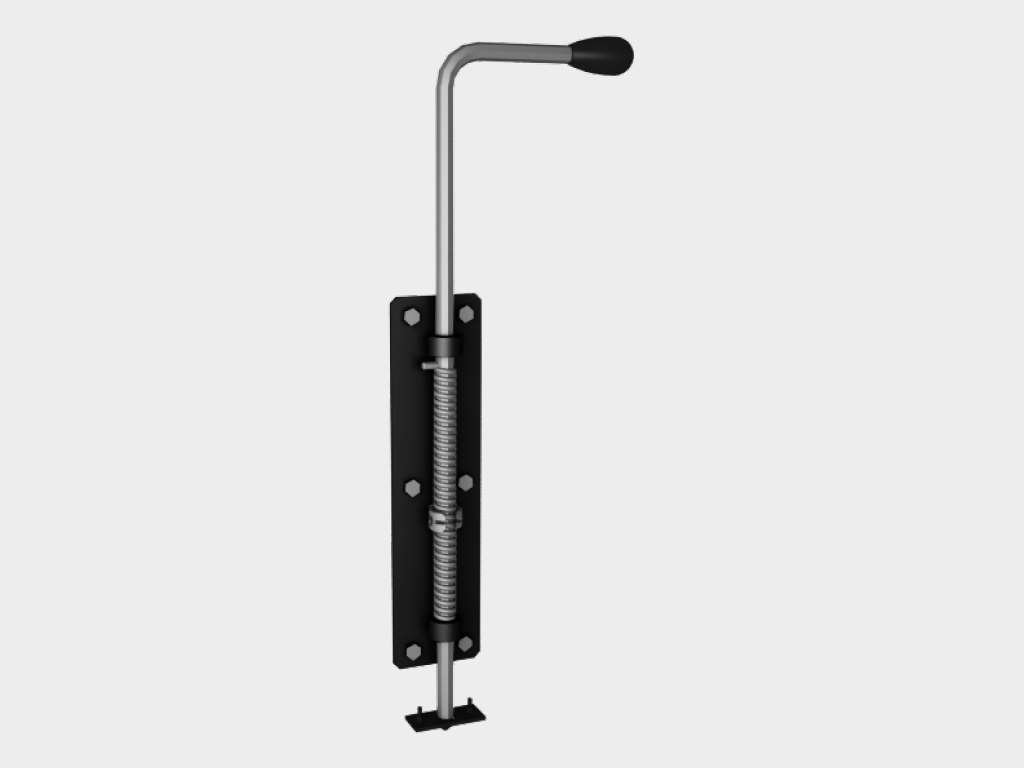

Задвижка в землю.

Коробка с комплектацией для монтажа распашных ворот.

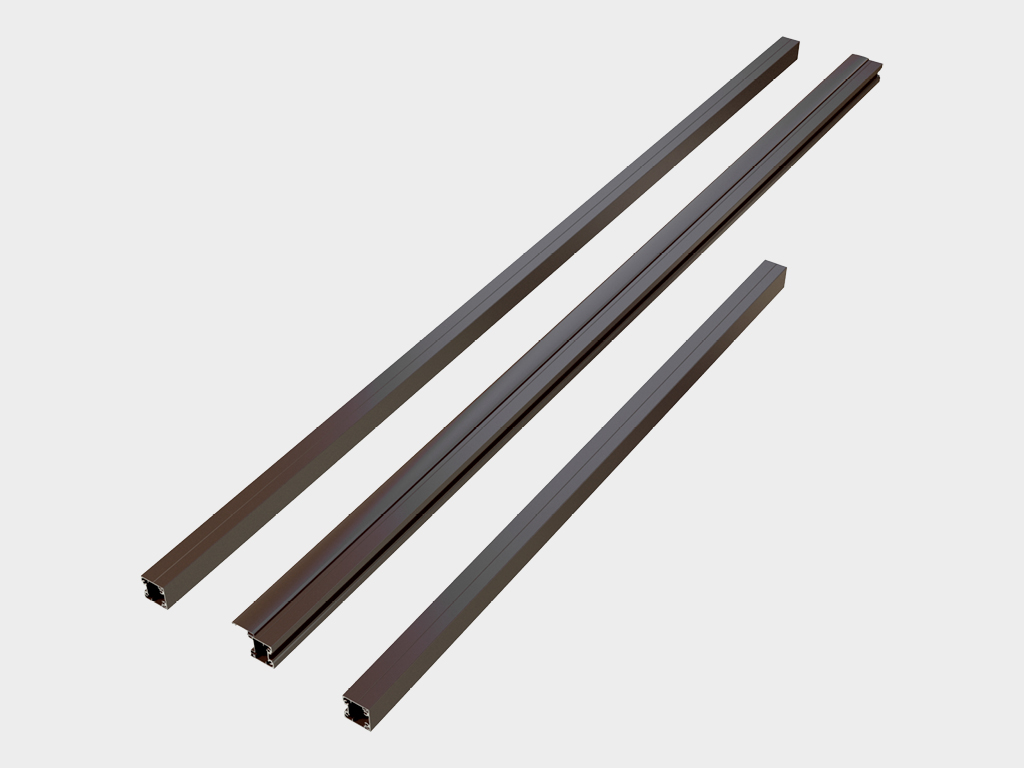

Комплект алюминиевых столбов для крепления к проему.

Дополнительная комплектация

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

Электропривод (позволяет автоматизировать открытие/закрытие распашных ворот)

Документация

Инструкция по установке распашных ворот
Условия эксплуатации распашных ворот
Чертеж бетонируемые столбы распашных ворот
Чертеж общий вид распашных ворот
Чертеж столбы навесные распашных ворот

Условия эксплуатации

Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
Не прилагайте для открытия ворот большое усилие, передвигайте створки плавно без резких рывков и толчков.
При использовании автоматического привода следует руководствоваться инструкциями. прилагаемыми к приводу.
Запрещается открывать створки ворот при сцепленном приводе.
Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
Строго запрещено пересекать траекторию движения створок ворот во время их открытия и закрытия т. к. это может привести к серьезным травмам.
Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.
Следите за тем, чтобы во время перемещения створок ворот в проеме отсутствовали посторонние предметы. мусор и снег. т. к, это может привести к повреждению ваших ворот.
Для обеспечения плавности хода ворот необходимо раз в полгода самзывать петли маслом.
В случае использования ворот не по назначению компания изготовитель не несет ответственности за их целостность и правильную работу.

Монтаж

Подготовка строительного объекта

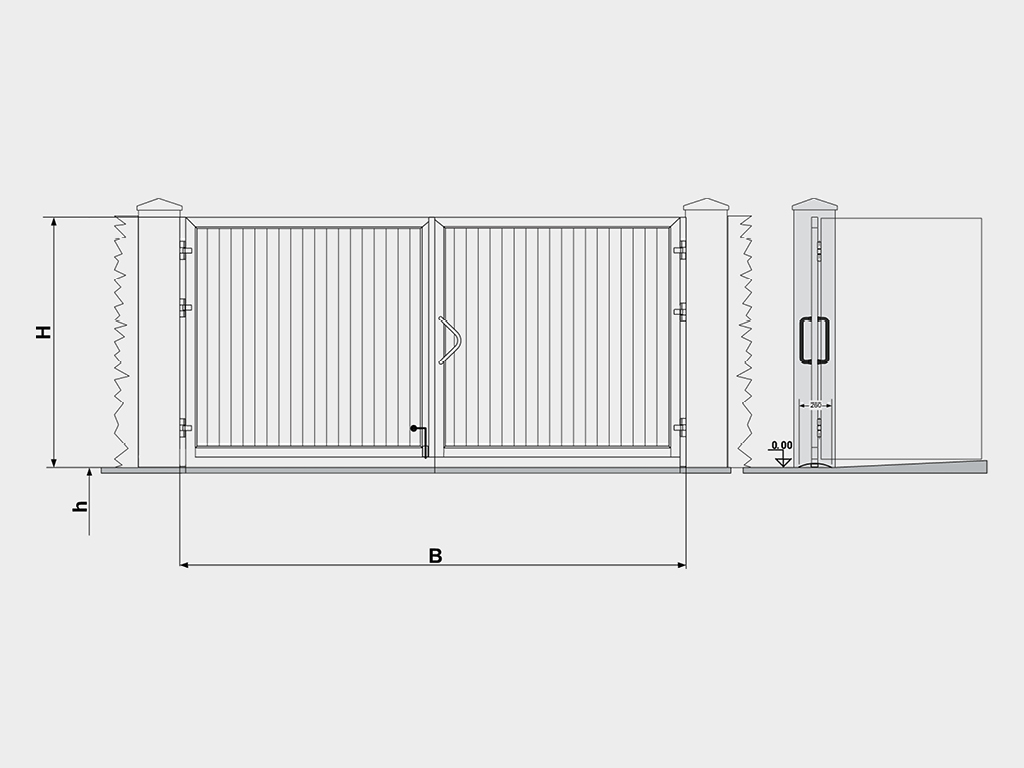

Замер каждого параметра производится минимум в трех точках. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

Способы монтажа

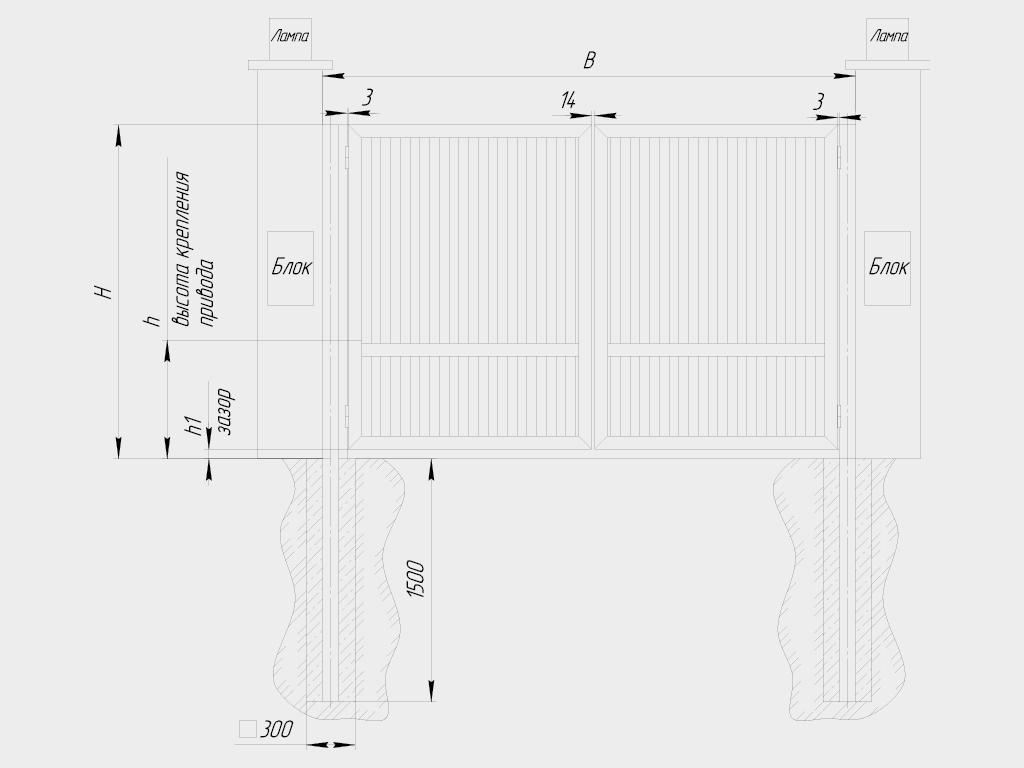

Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размерами 300х300х1200 (глубина промерзания почвы).

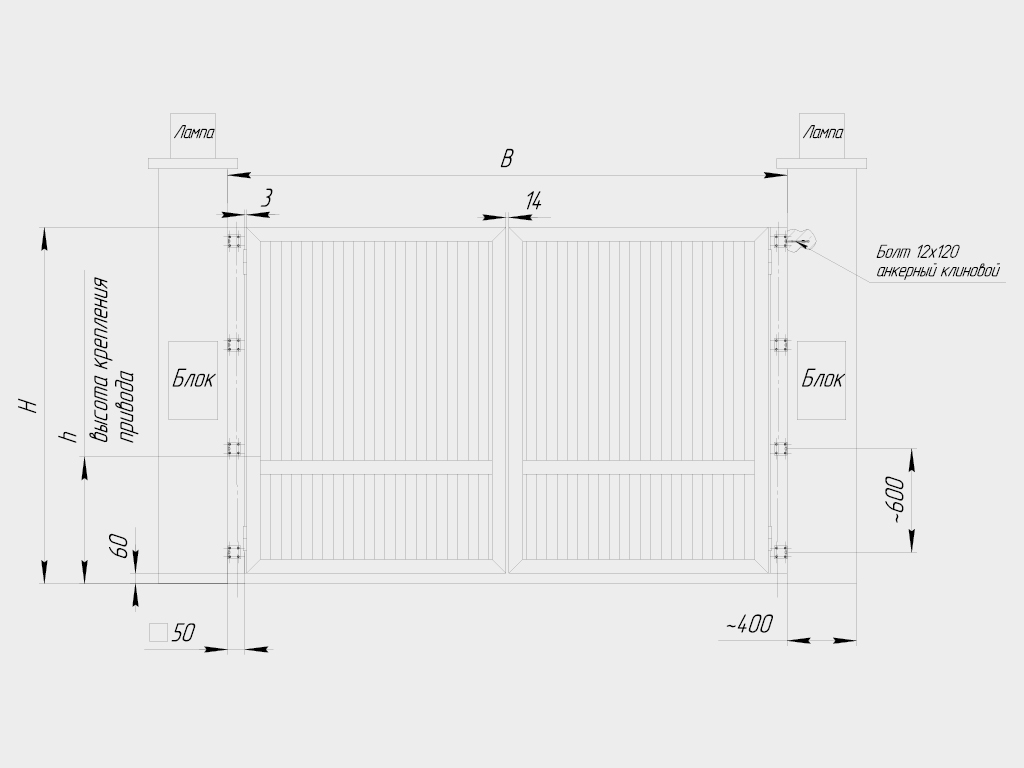

Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.

Стандартные конструктивные решения

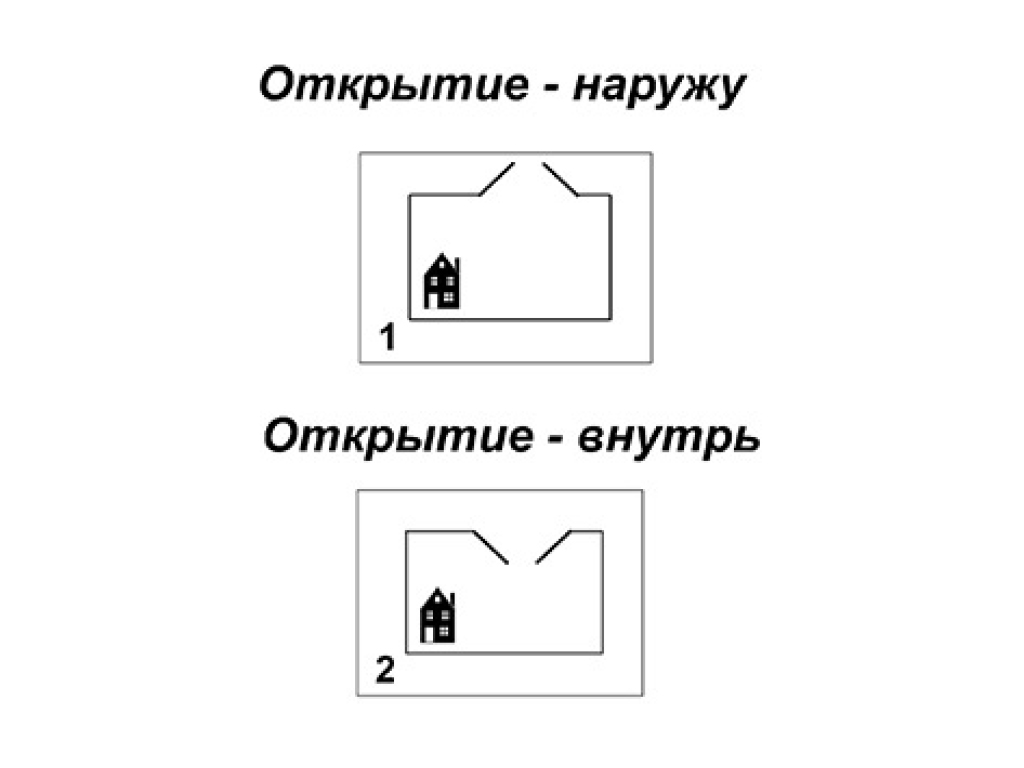

Открытие возможно как внутрь так и наружу.

P — высота расположение привода

Распашные ворота из сендвич-панелей

Детали
