Распашные противопожарные ворота с классом огнестойкости EI90, EI120

Доставка из Москвы

Противопожарные распашные ворота DoorHan EI90, EI120 применяются в качестве защиты от огня и распространения дыма в смежные с источником возгорания помещения. Противопожарные ворота изготавливаются из специальных огнеустойчивых панелей с минераловатной прослойкой. Степень огнестойкости противопожарных ворот не менее 90 минут. Возможно реализация автоматического открывания противопожарных ворот. Десять стандартных цветов не влияющих на цену, возможна покраска в RAL заказчика. Максимально возможные размеры составляют 5000х5000 мм. Встроенный монтаж в проем. Купить распашные противопожарные ворота Вы сможете набрав наших менеджеров, Цена распашных противопожарных ворот рассчитывается в зависимости от размеров.

Детали

82.356
Цена указана с НДС 20%

Описание

Противопожарные распашные ворота DoorHan EI90, EI120 применяются в качестве защиты от огня и распространения дыма в смежные с источником возгорания помещения. Противопожарные ворота изготавливаются из специальных огнеустойчивых панелей с минераловатной прослойкой. Степень огнестойкости противопожарных ворот не менее 90 минут. Возможно реализация автоматического открывания противопожарных ворот. Десять стандартных цветов не влияющих на цену, возможна покраска в RAL заказчика. Максимально возможные размеры составляют 5000х5000 мм. Встроенный монтаж в проем. Купить распашные противопожарные ворота Вы сможете набрав наших менеджеров, Цена распашных противопожарных ворот рассчитывается в зависимости от размеров.

Конструкция

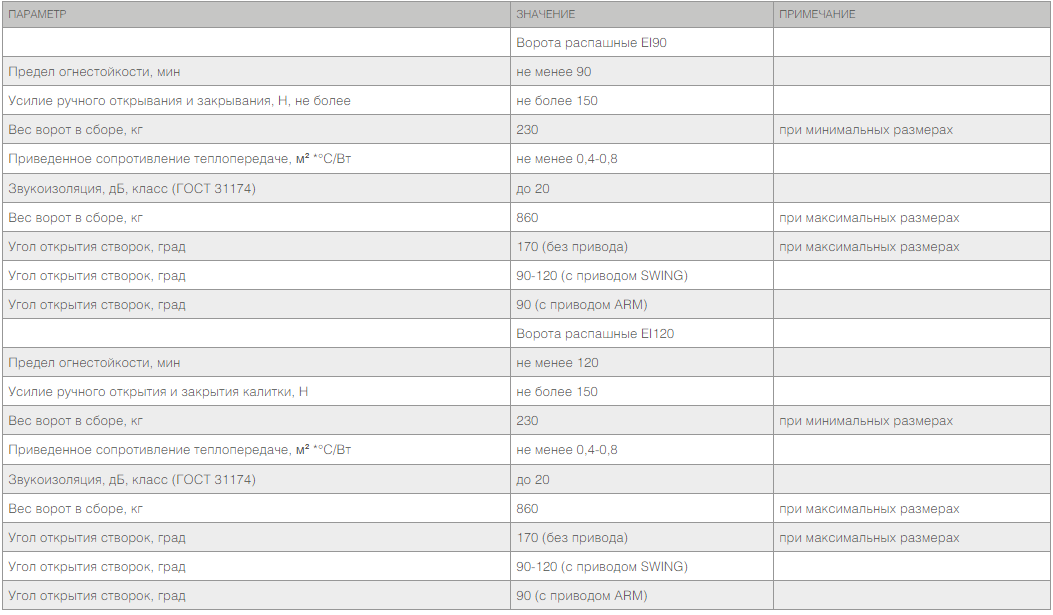

Технические характеристики

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 1

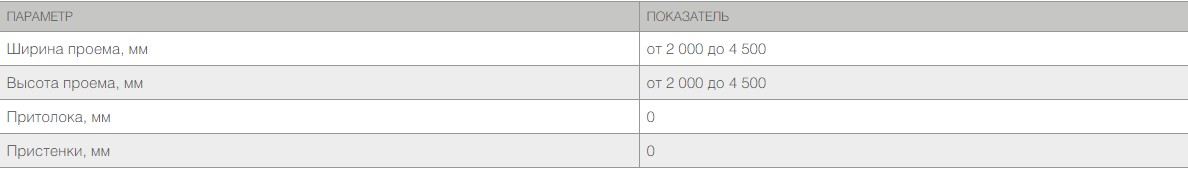

Таблица размеров

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 2

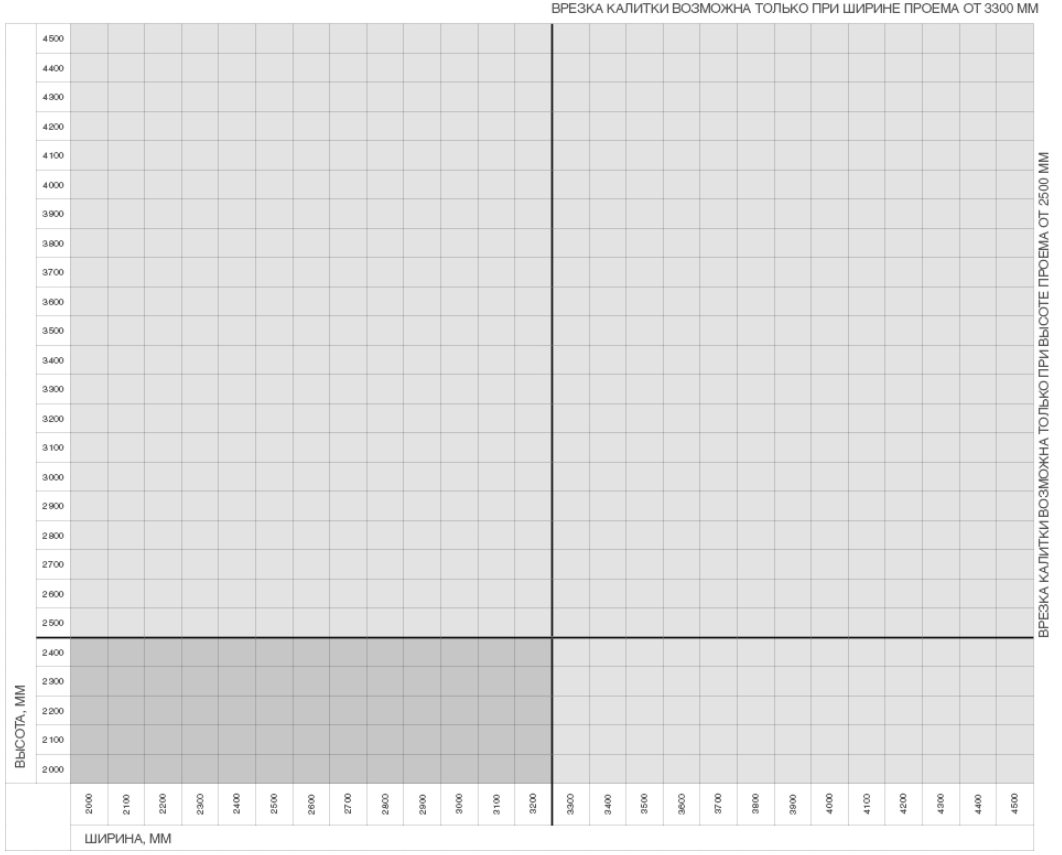

Размеры проема

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 3

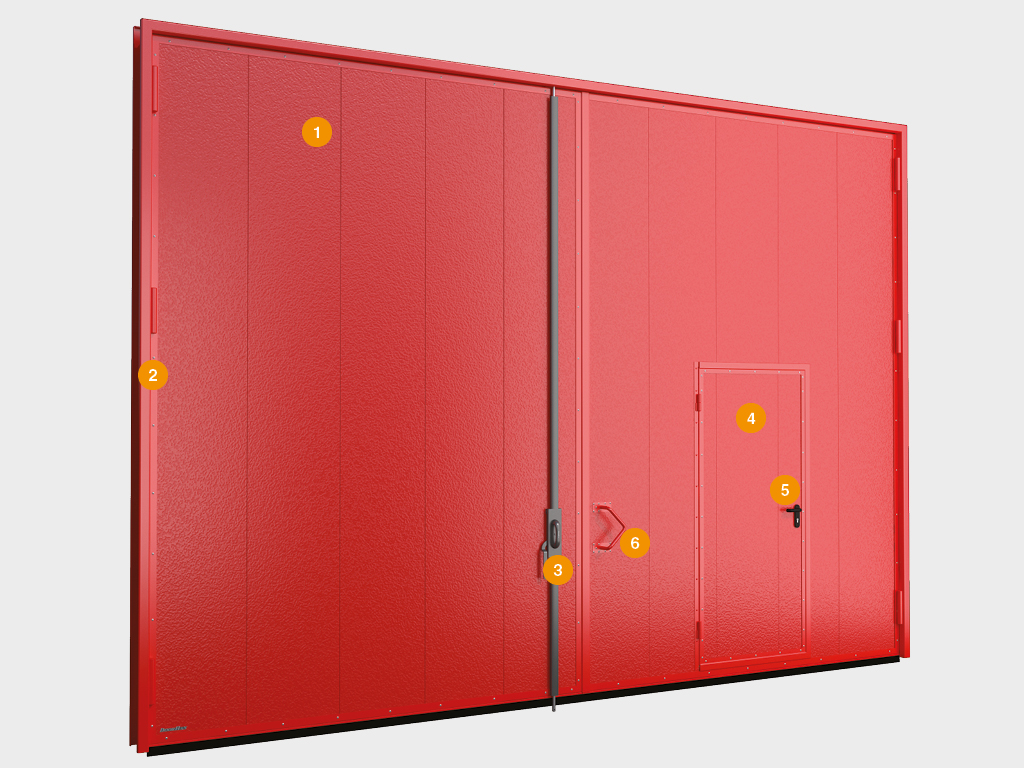

Конструкция

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 4

  1. Полотно ворот из сэндвич-панелей
  2. Рама ворот
  3. Задвижка ригельная
  4. Врезная калитка
  5. Замок
  6. Ручка

Монтаж

Подготовка проема

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 5

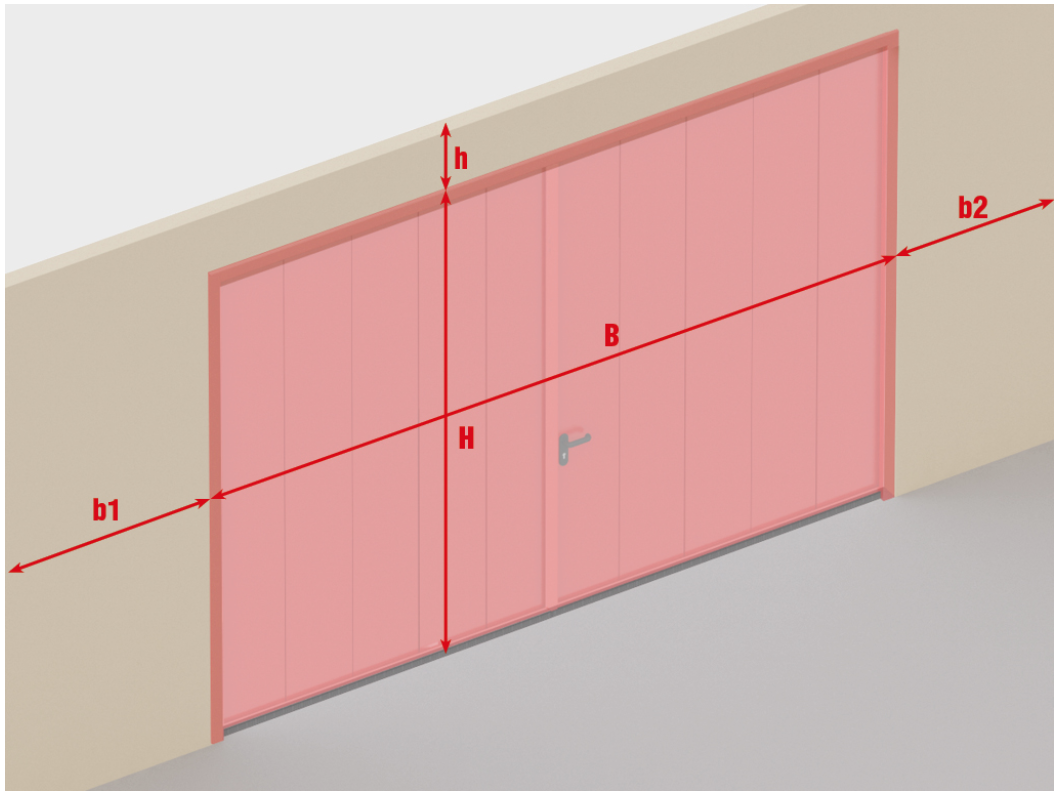

Замер каждой величины необходимо производить как минимум по трем точкам:
H – высота проема (расстояние от пола до верха проема);
B – ширина проема (расстояние от левого края до правого края проема);
h – притолока (расстояние от верха проема до препятствия);
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B за итоговый размер принимается наименьшая величина.

Способы монтажа

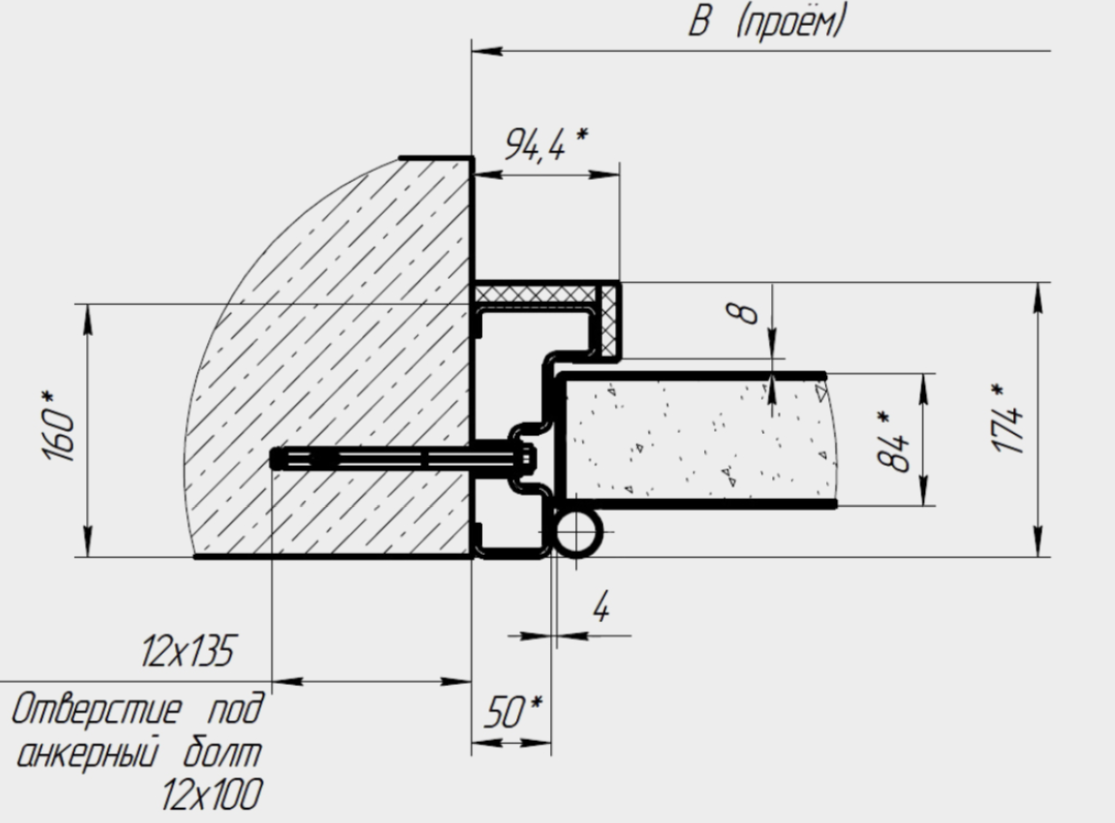

Встроенный монтаж

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 6

Стандартные конструктивные решения

Панели противопожарных распашных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели:
1) гипсокартон;
2) минераловатная прослойка плотностью 130 кг/м³;
3) стальной лист толщиной 0,5 мм;
4) усиливающие профили.

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 7

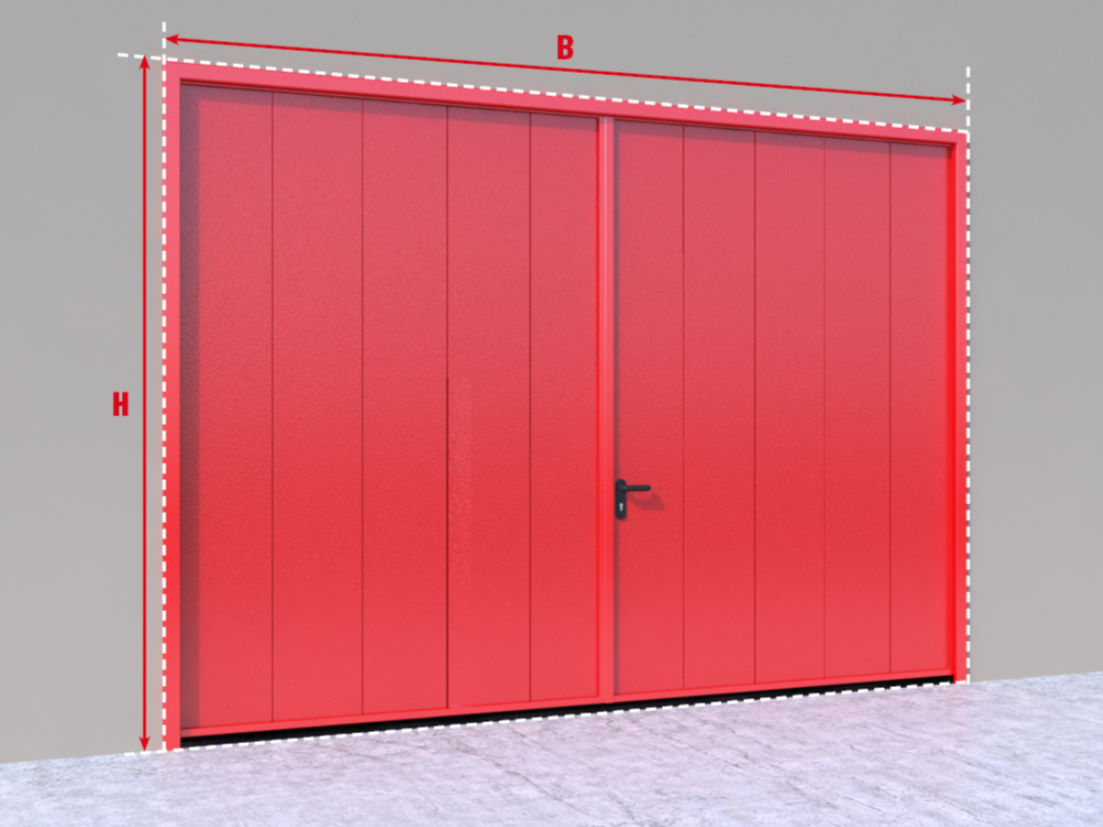

Противопожарные ворота без калитки

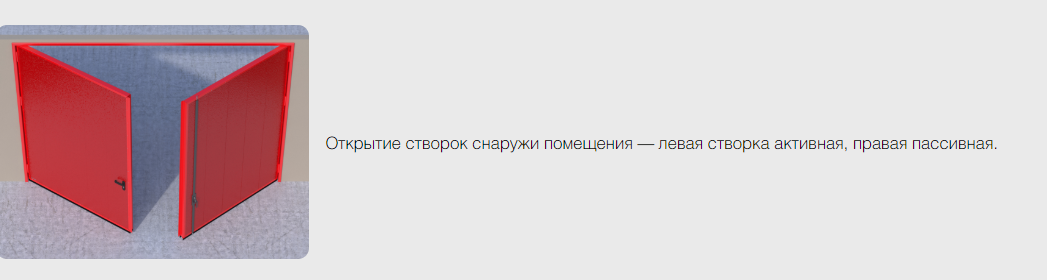

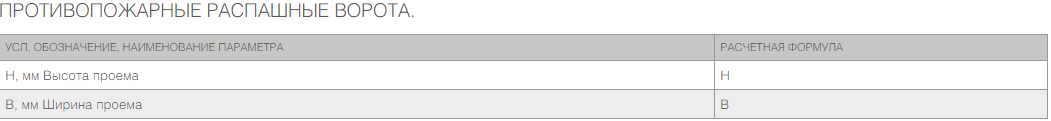

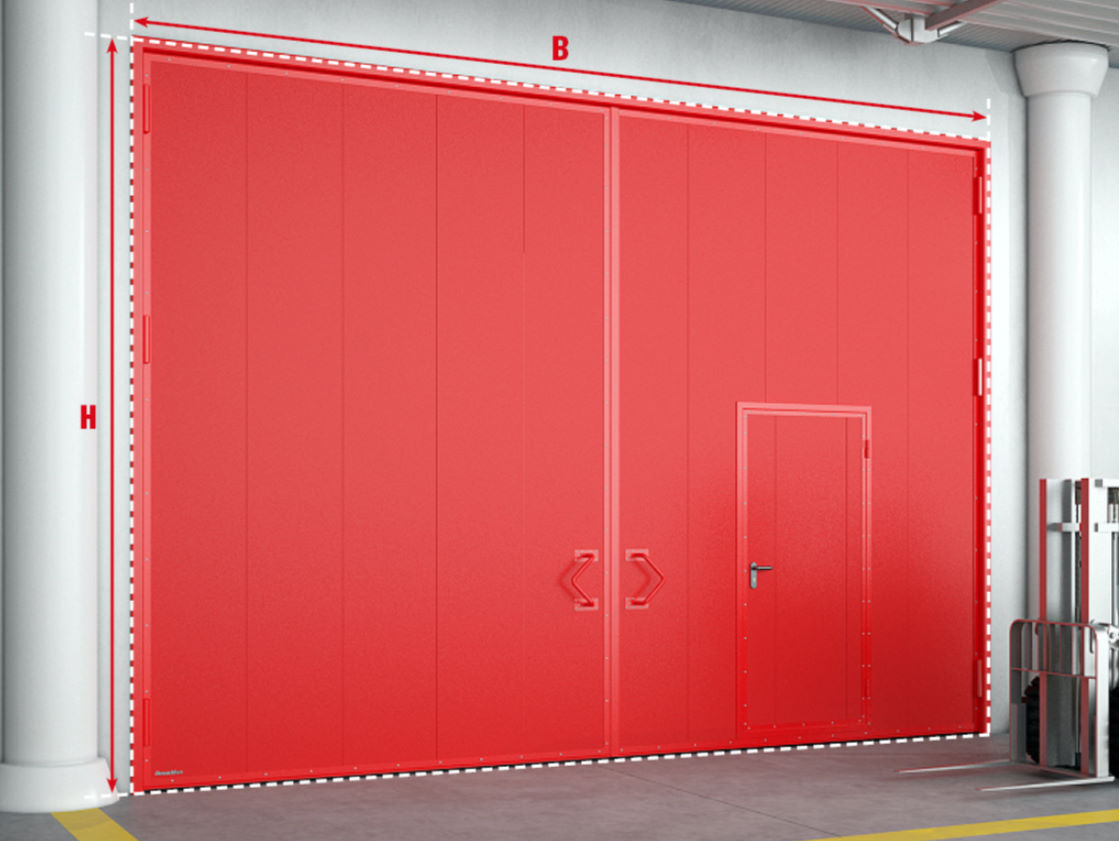

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 8Распашные противопожарные ворота с классом огнестойкости EI90, EI120 9Распашные противопожарные ворота с классом огнестойкости EI90, EI120 10

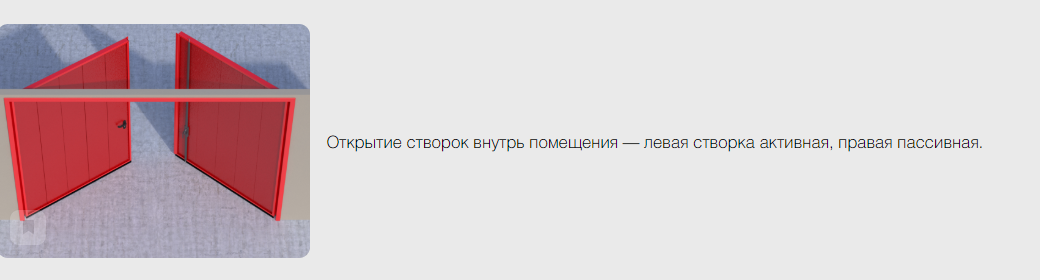

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 11

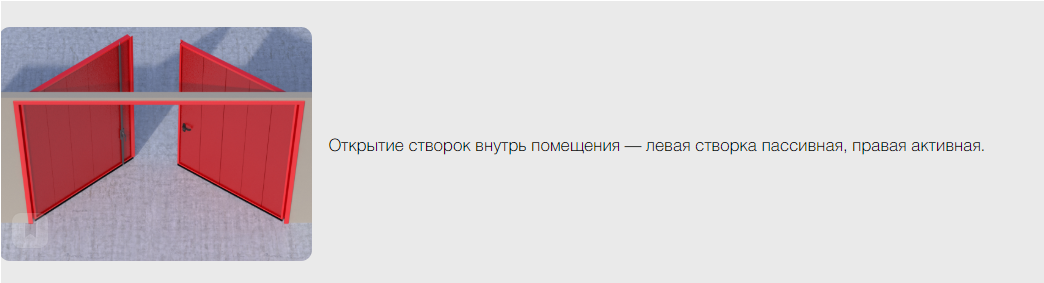

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 12

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 13

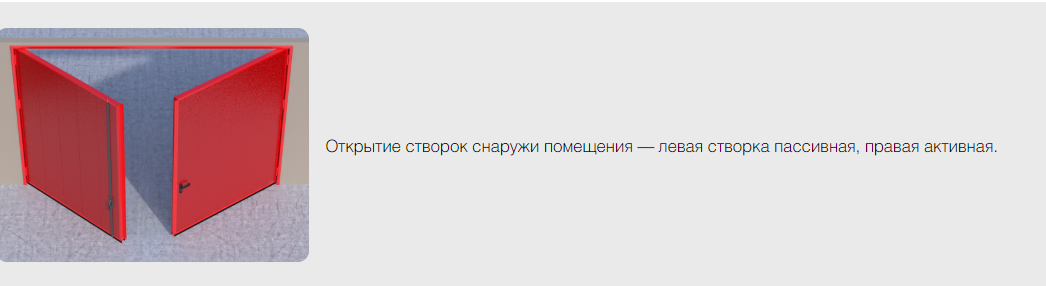

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 14

Преимущества

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 15
Распашные противопожарные ворота с классом огнестойкости EI90, EI120 16

Внешний вид

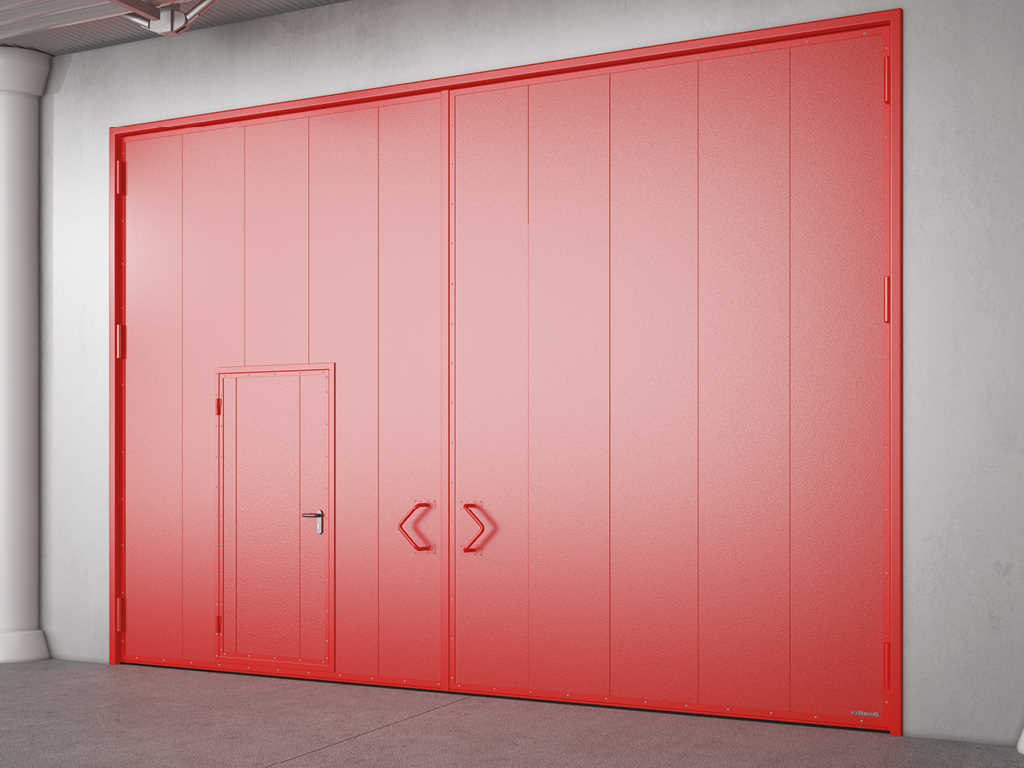

Противопожарные распашные ворота

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 17

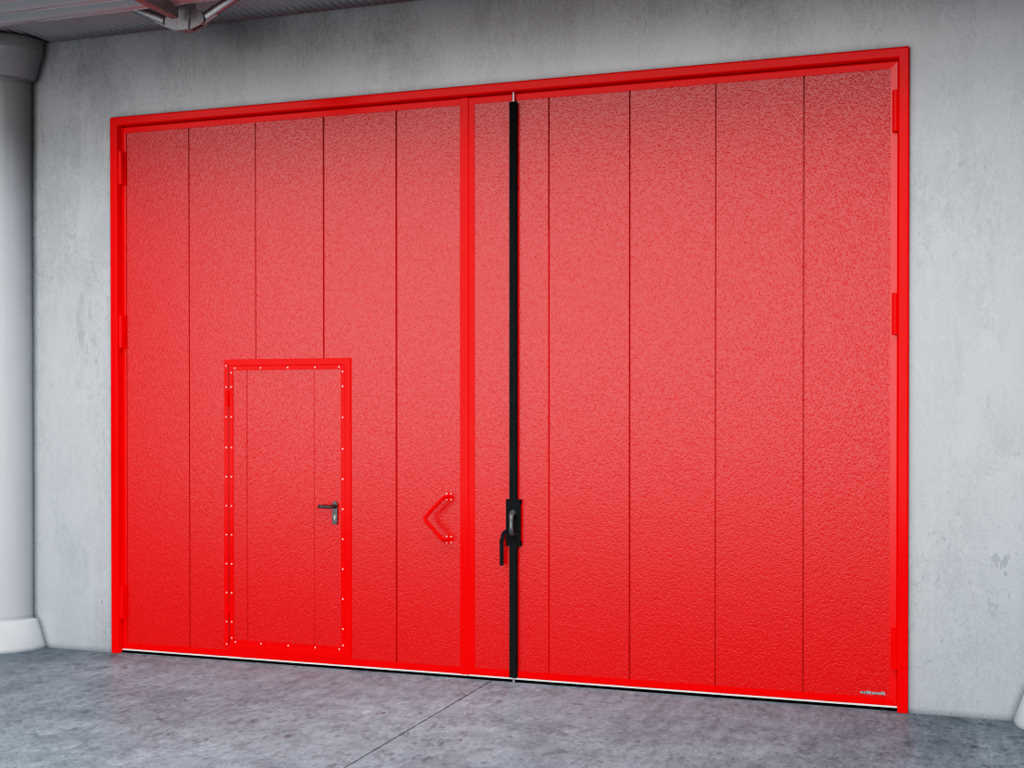

Противопожарные распашные ворота с ригелем

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 18

Установка противопожарных распашных ворот является одним из эффективных методов локализации очага возгорания. Противопожарные ворота сдерживают распространение огня и продуктов горения, тем самым увеличивают время, необходимое для принятия жизненно важных решений. Огнестойкость ворот обеспечивается за счет использования в их конструкции панелей с наполнителем из минеральной ваты. На полотно ворот и в проем устанавливаются специальные профили и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. Противопожарные распашные ворота могут быть выполнены симметричными (с одинаковой шириной створок) и несимметричными (с разной шириной створок), с открыванием внутрь или наружу помещения. Так как они имеют две створки, для термоизоляции и предотвращения проникновения дыма в местах их стыка применяется специальная система уплотнителей по периметру створок ворот. Для автоматизации противопожарных ворот применяются электроприводы DoorHan для распашных ворот.

Зона применения

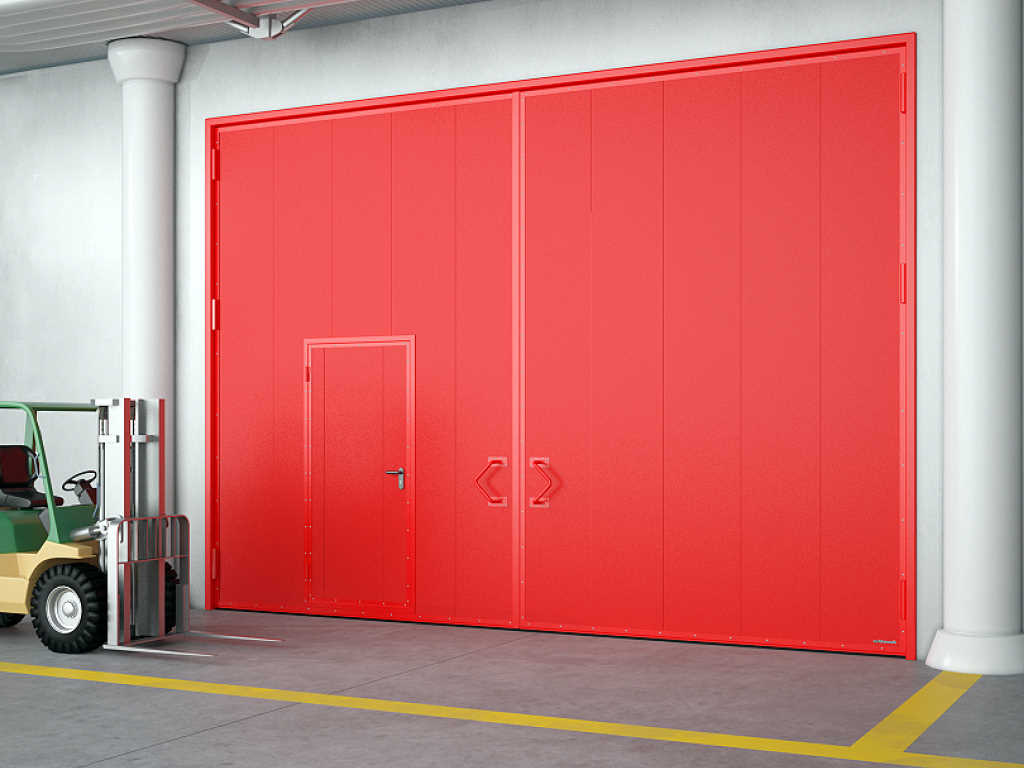

Распашные противопожарные ворота устанавливаются в складских, жилых и торговых комплексах

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 19

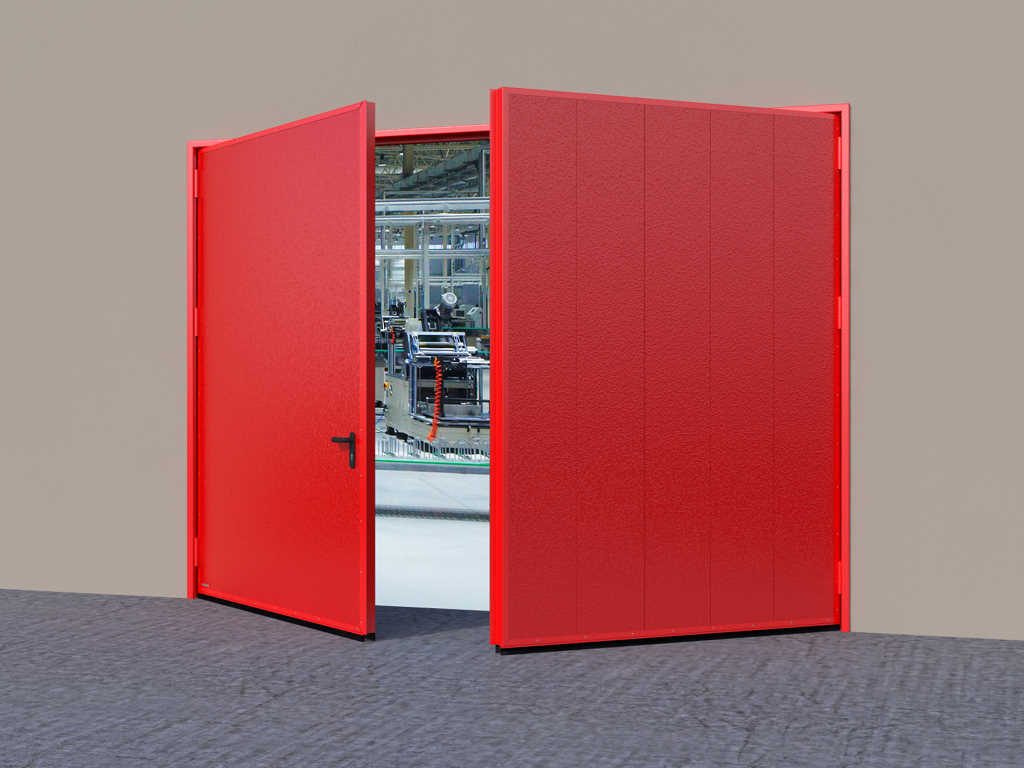

Распашные противопожарные ворота устанавливаются так же в паркингах и промышленных помещениях

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 20

Внешний вид

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 21

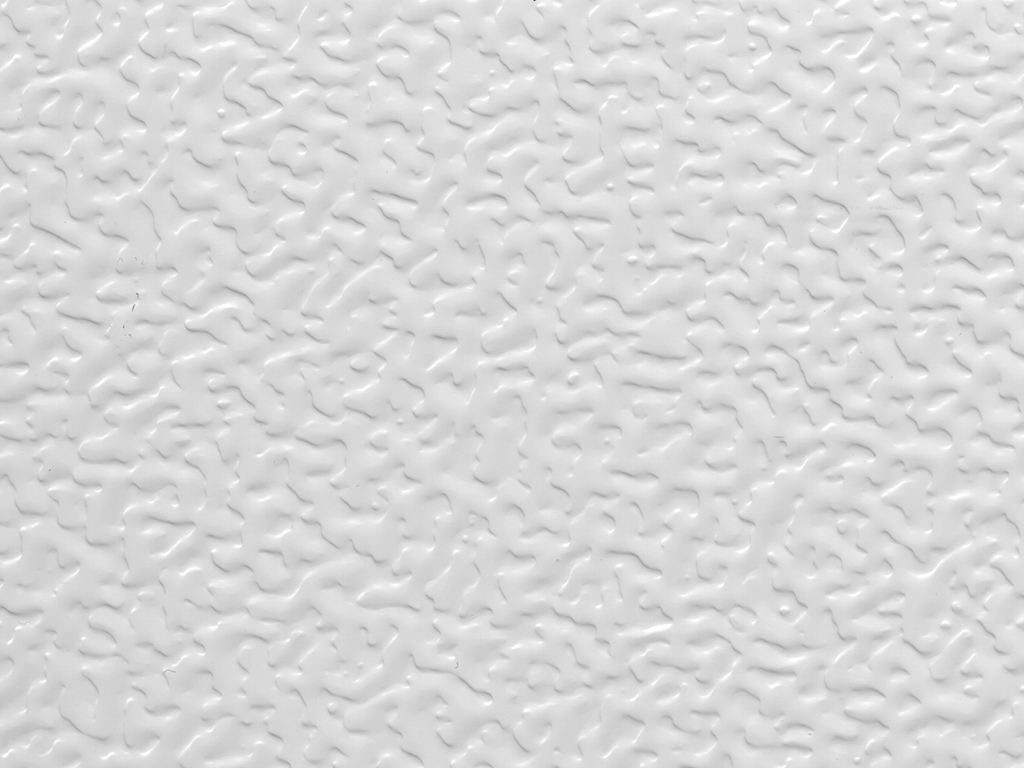

Полотно имеет фактурные шероховатости «Stucco» и может быть окрашено в любой из 10 стандартных цветов, или за дополнительную плату, в любой из RAL-цветов

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 22

Комплектация

Базовая комплектация распашных противопожарных ворот

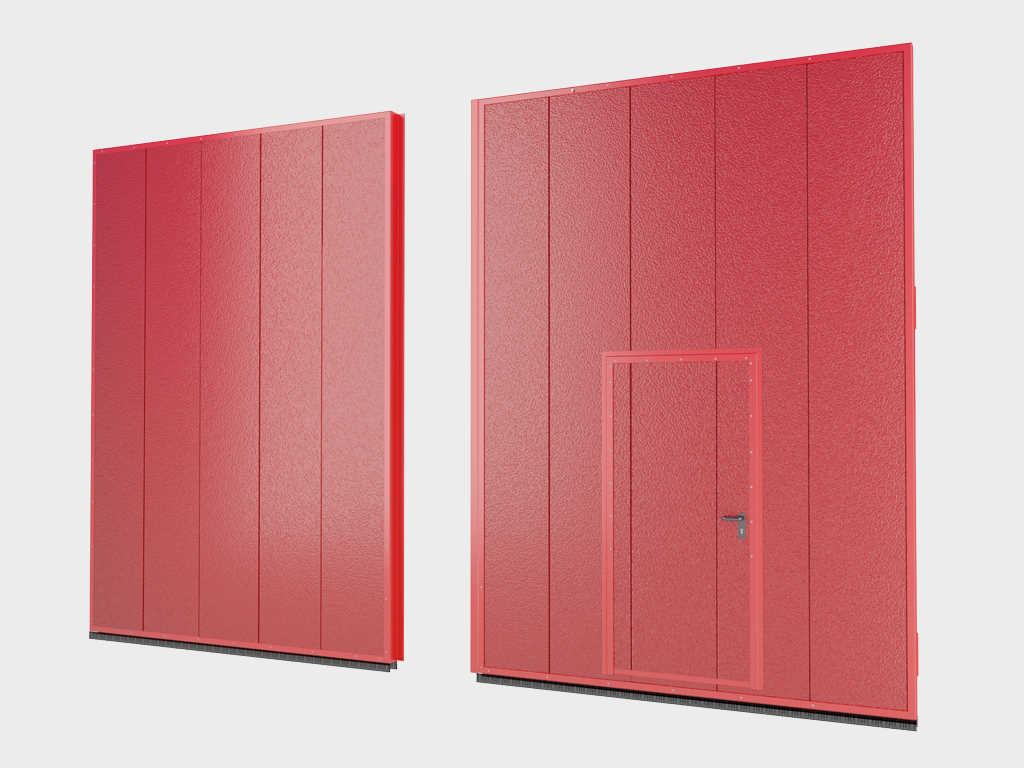

Щит ворот их стальных сэндвич панелей 80 мм

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 23

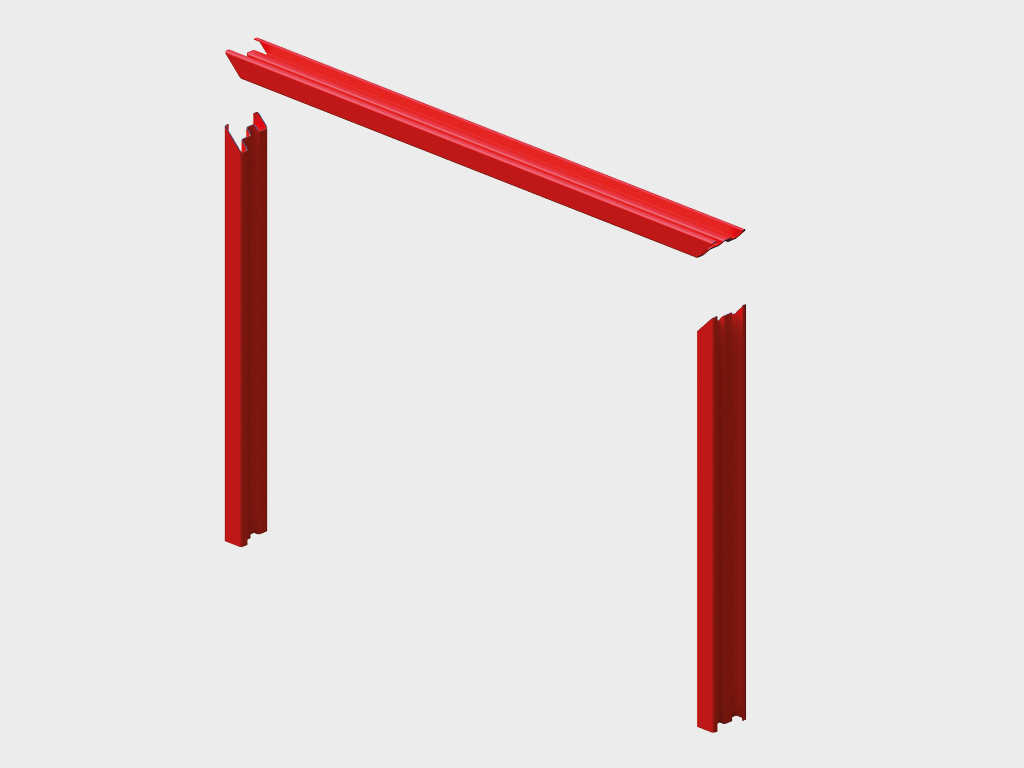

Рама ворот

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 24

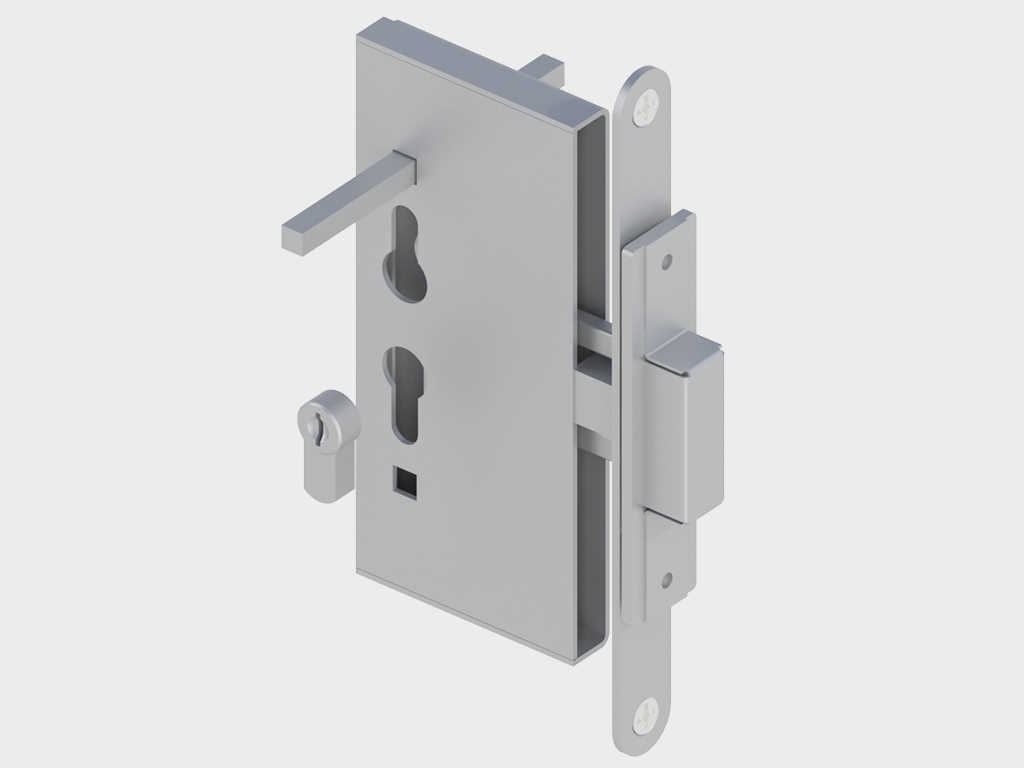

Врезной замок с ответной частью

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 25

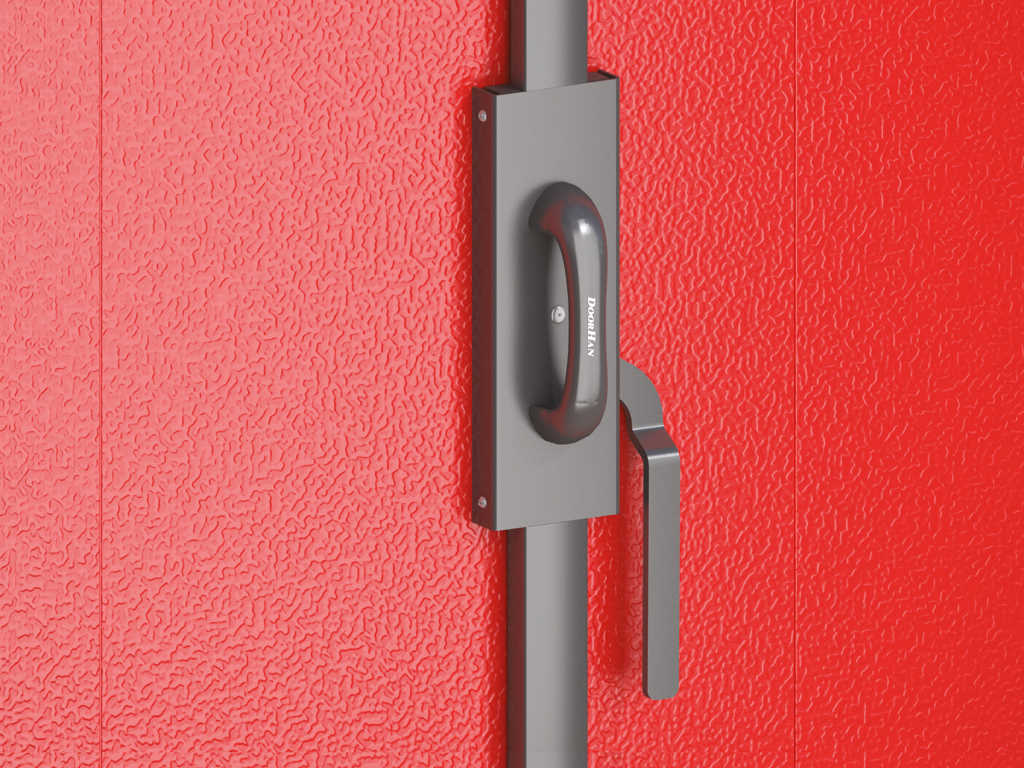

Ригельная задвижка

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 26

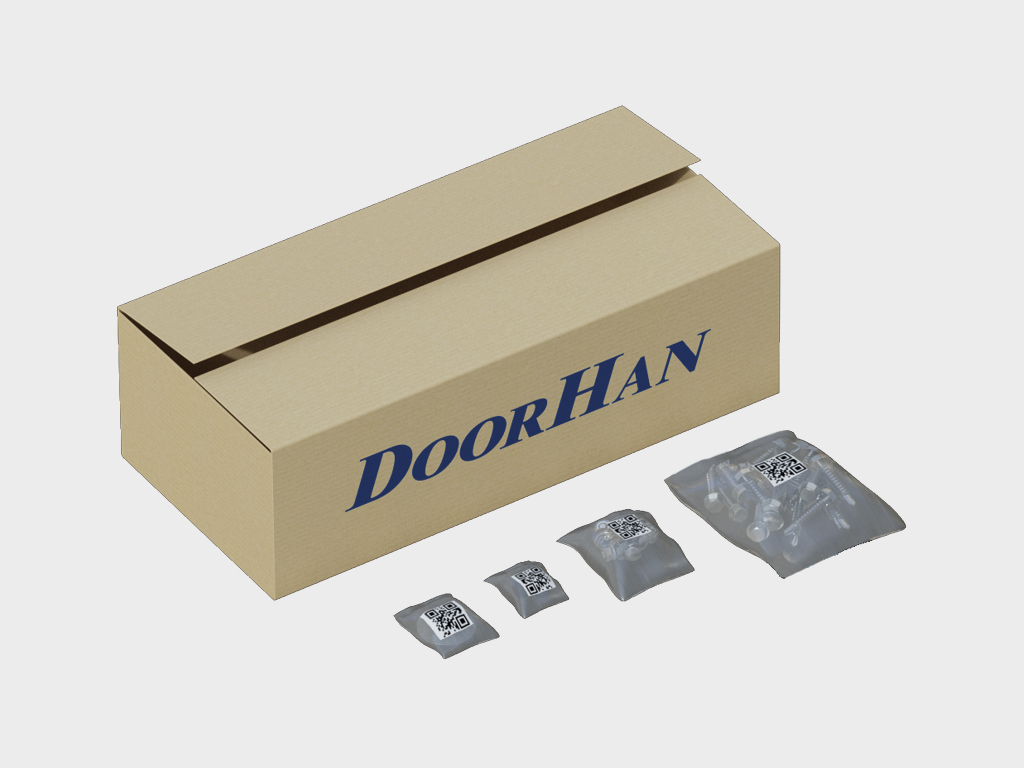

Комплект крепежных элементов с документами ворот

Распашные противопожарные ворота с классом огнестойкости EI90, EI120 27

Документация

Чертеж — Распашные противопожарные ворота с классом огнестойкости EI90, EI120
Сертификат соответствия — Распашные противопожарные ворота с классом огнестойкости EI90, EI120
Паспорт EI190 — Распашные противопожарные ворота с классом огнестойкости EI90, EI120
Паспорт EI120 — Распашные противопожарные ворота с классом огнестойкости EI90, EI120
Сертификат — Распашные противопожарные ворота с классом огнестойкости EI90, EI120

Условия эксплуатации

  1. Распашные ворота должны работать плавно без заклиниваний и рывков.
  2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
  3. Замок створок полотна имеет одностороннюю личинку для закрытия на ключ.
  4. В случае появления при работе распашных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.
  5. При открытии и закрытии ворот вручную не прилагайте к ним больших усилий. Запрещается открывать створки ворот резкими толчками.
  6. Во избежание несчастного случая следите, чтобы в момент открытия распашных ворот люди и животные не находились в зоне действия ворот.
  7. Следите, чтобы в момент работы распашных ворот в проеме не было посторонних предметов.
  8. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с распашными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
  9. Своевременно производите чистку петель ворот во избежание их заклинивания.
  10. Не допускается при работе автоматики удерживать полотно распашных ворот. Это может привести к травме или поломке конструкции.
  11. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в год) проводить их технический осмотр.
  12. В случае открытия/закрытия ворот с помощью привода, механический замок или задвижка должны находиться в открытом состоянии.
  13. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
  14. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
  15. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
  16. В случае использования распашных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
