Описание
Промышленные секционные ворота серии ISD01 устанавливаются на производственных объектах,складах, в цехах и терминалах, где к ним предъявляются гораздо более жесткие требования, нежели к стандартным бытовым воротам.Как правило, промышленные секционные ворота — это тяжелые конструкции, которые эксплуатируются ежедневно

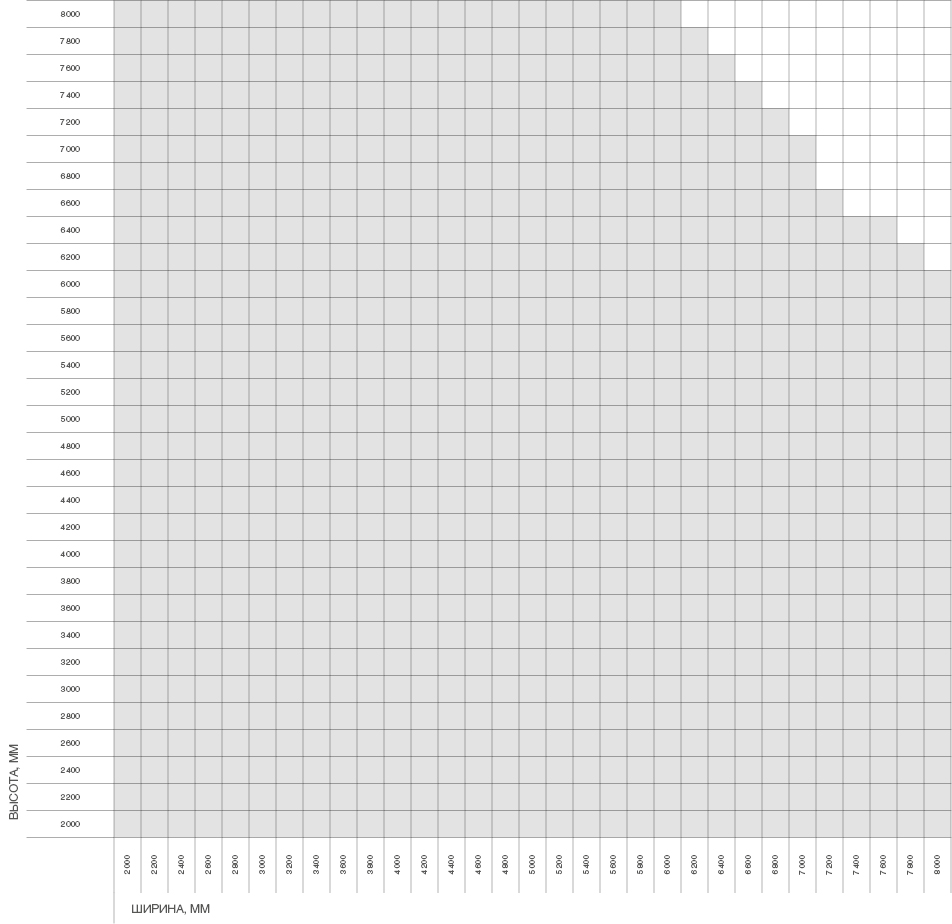

с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта, устойчивы к ветровым нагрузкам и герметично закрывают вход в производственное помещение. Высота проема от 2020мм до 6120 мм. Ширина от 2000 мм до 8000 мм. Возможно исполнение как в ручном так и в автоматическом режиме. Чертежи промышленных ворот, инструкции по монтажу приложены под описанием. Купить промышленные ворота Вы сможете набрав наших менеджеров. Цена промышленных ворот рассчитывается в зависимости от размеров.
Монтаж
Подготовка строительного объекта

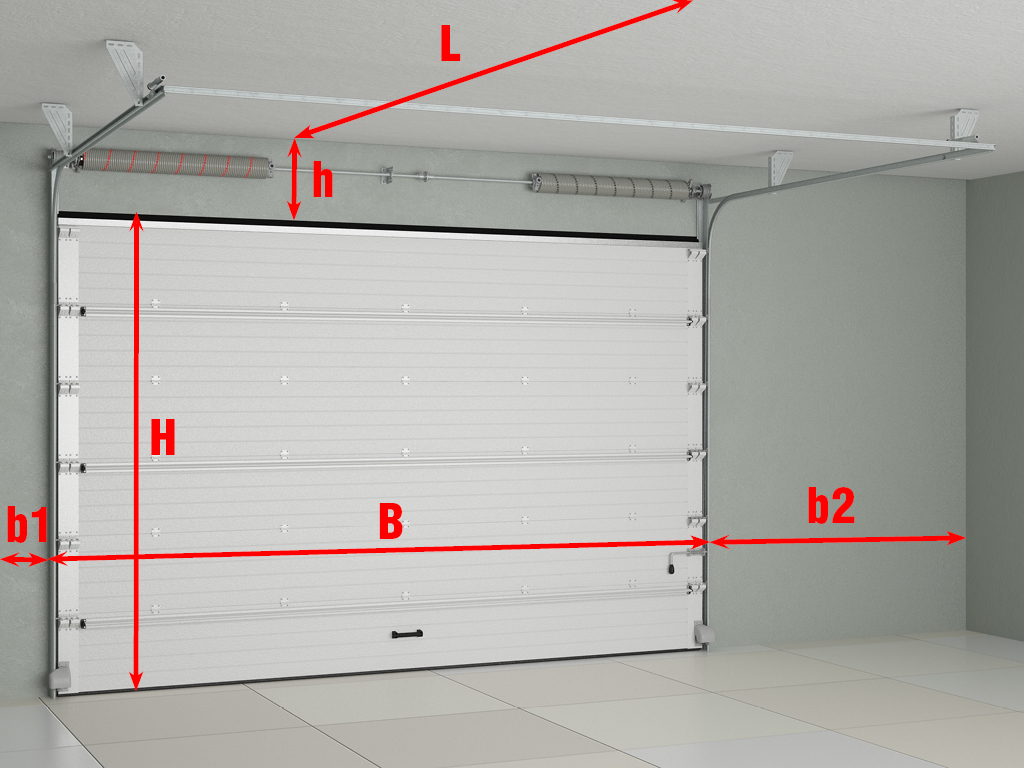

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;

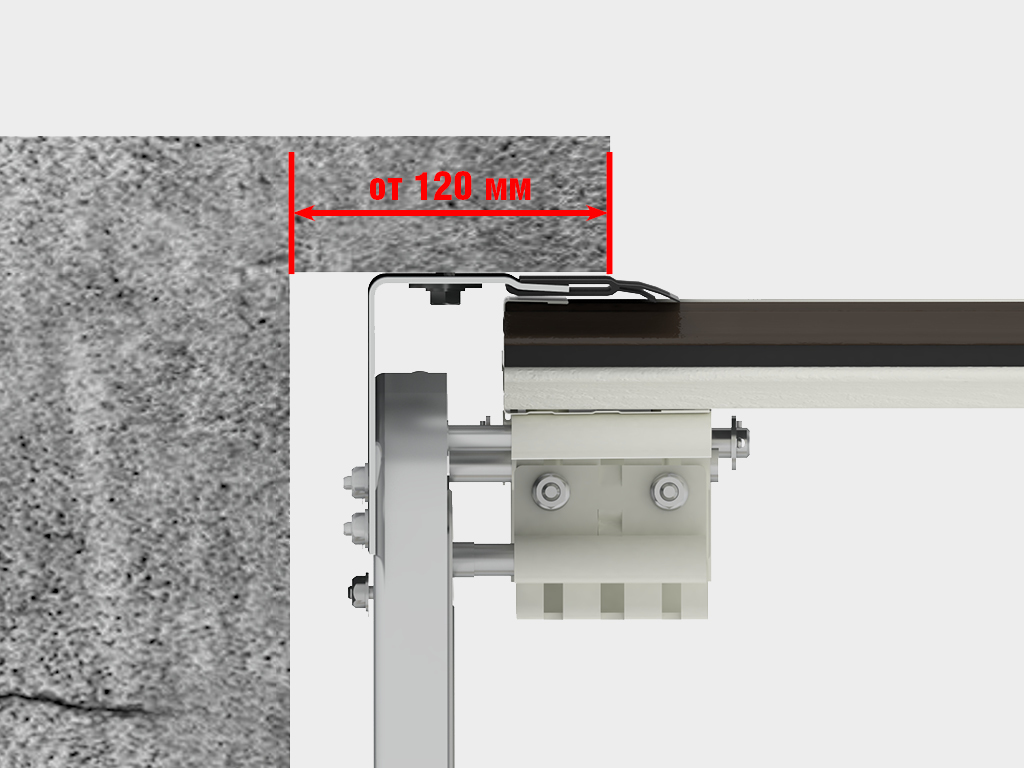

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

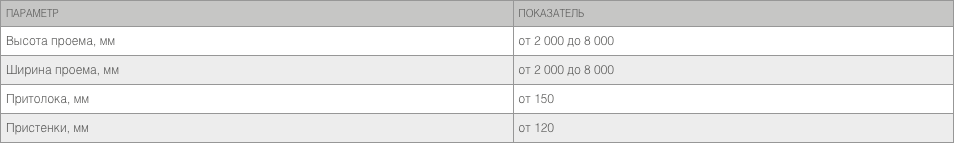

Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж: комплект направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

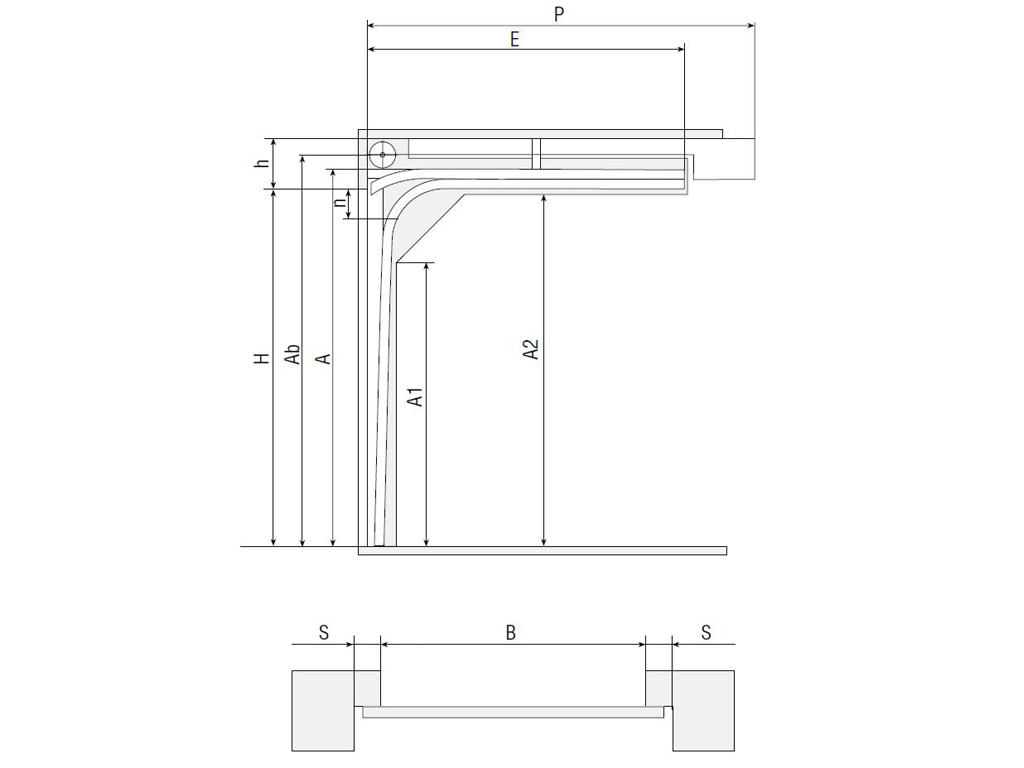

Стандартные конструктивные решения

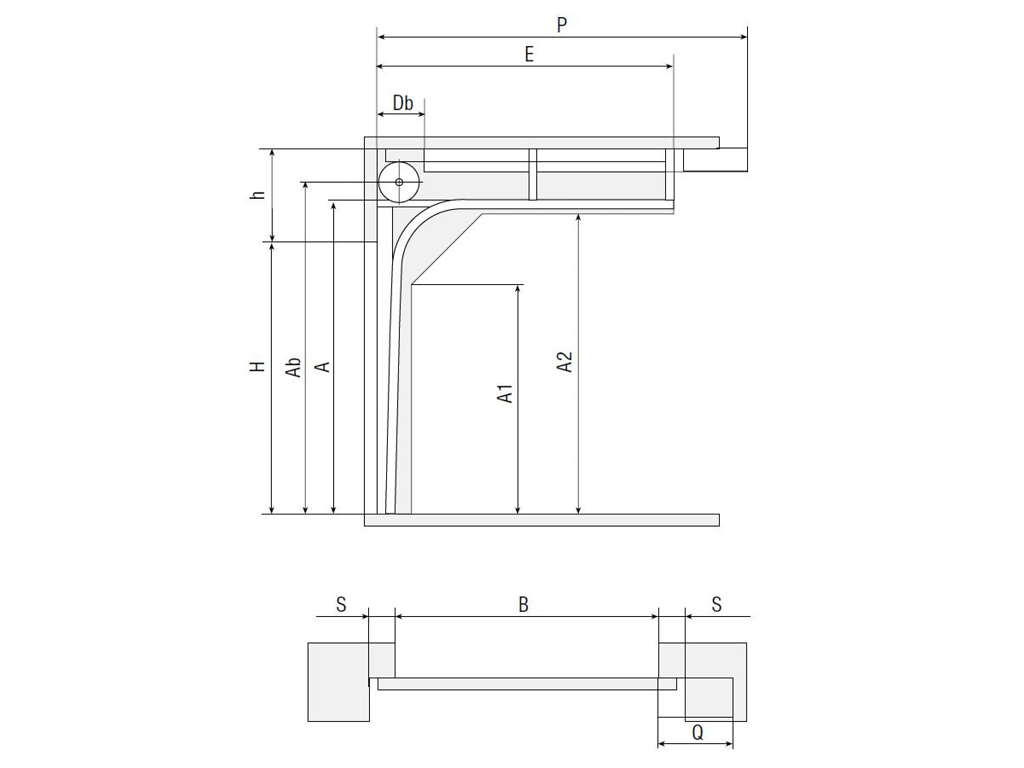

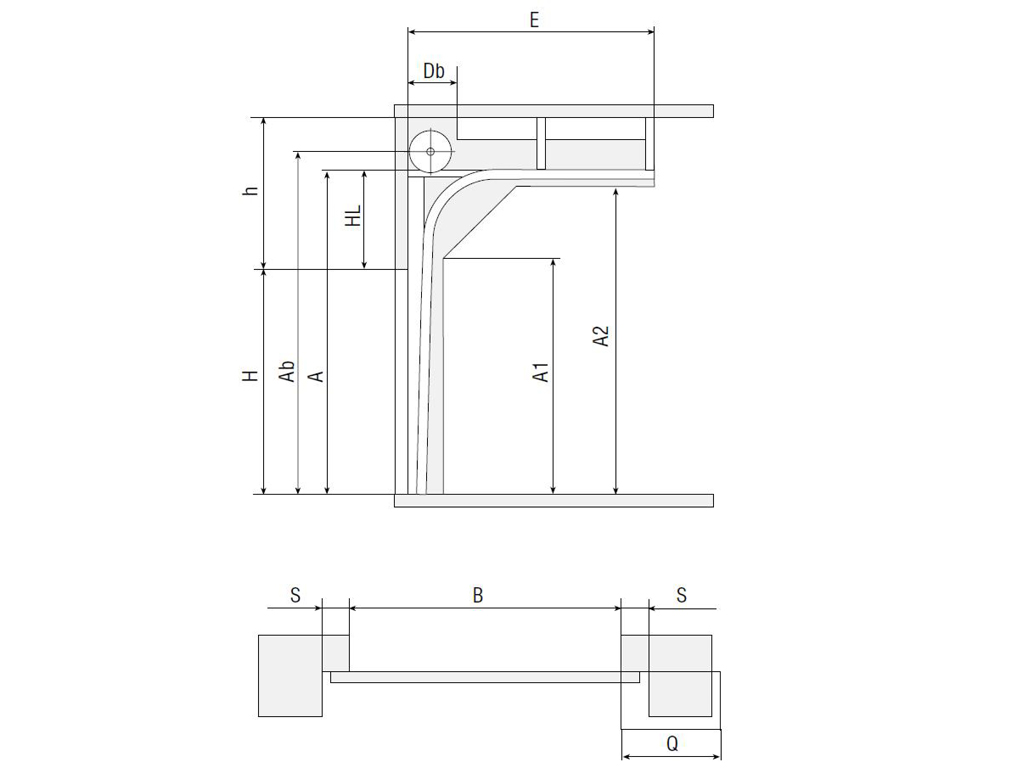

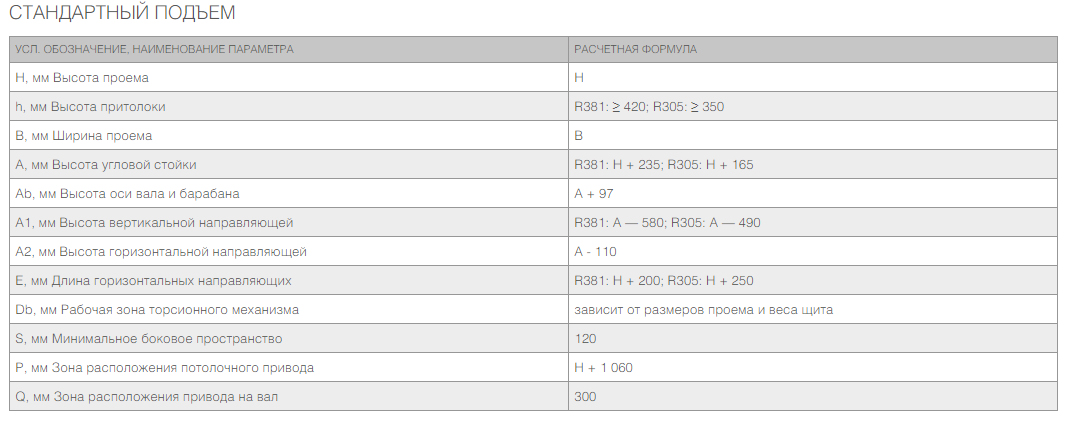

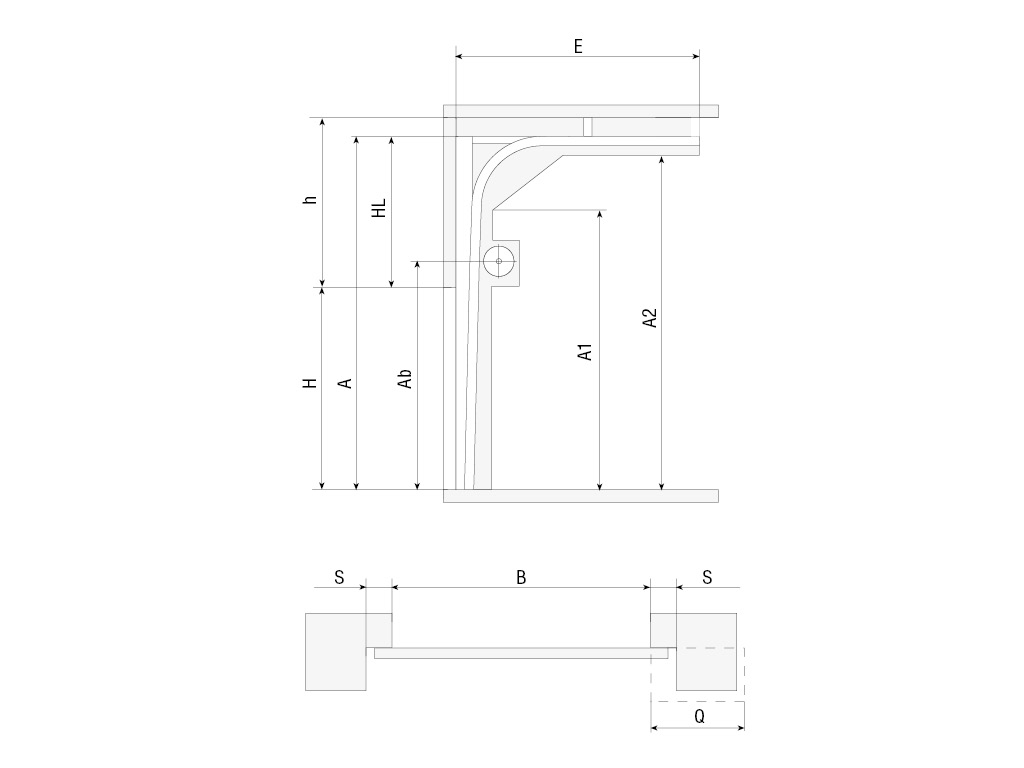

Стандартный подъем

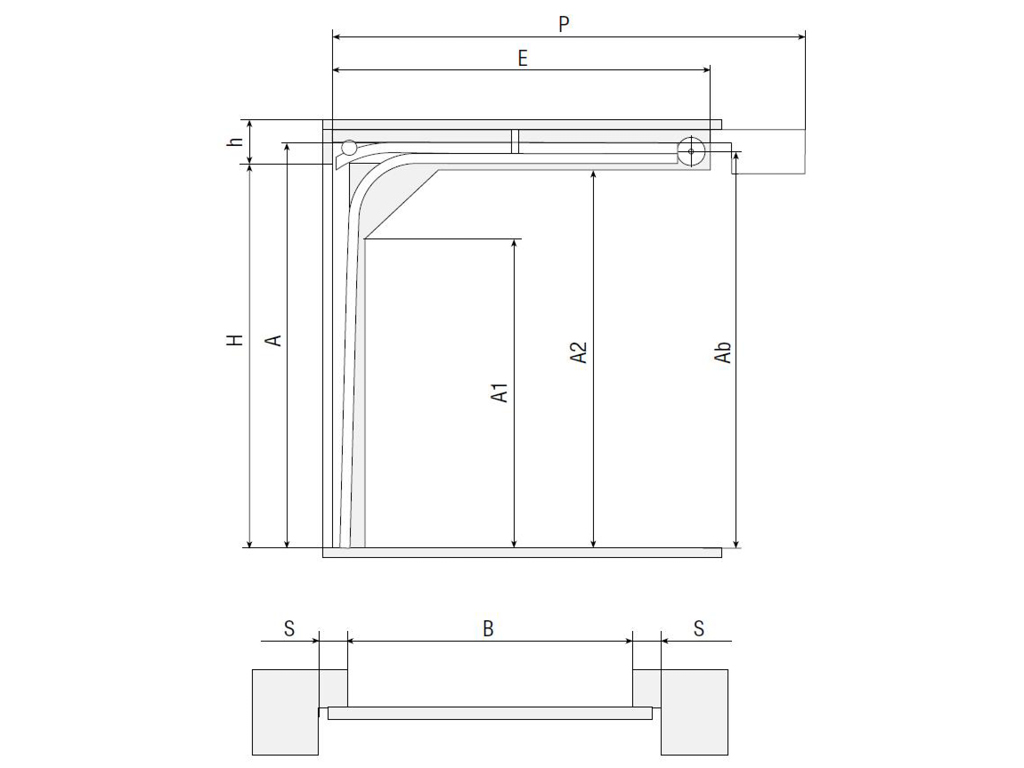

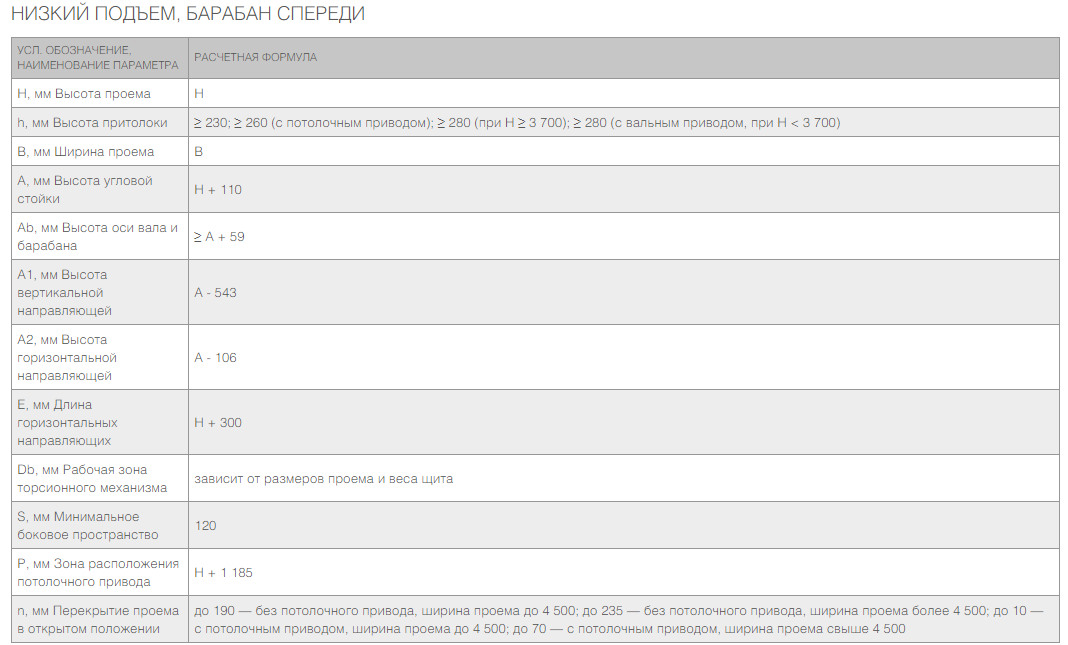

Низкий подъем барабан спереди

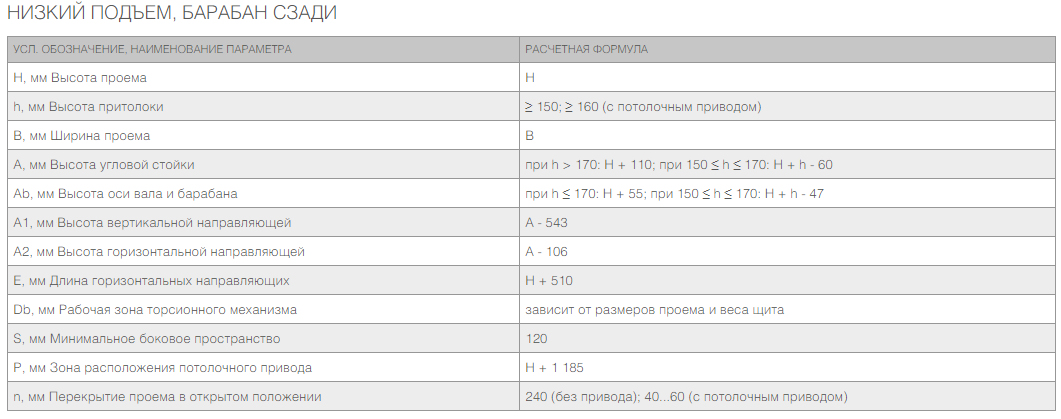

Низкий подъем барабан сзади

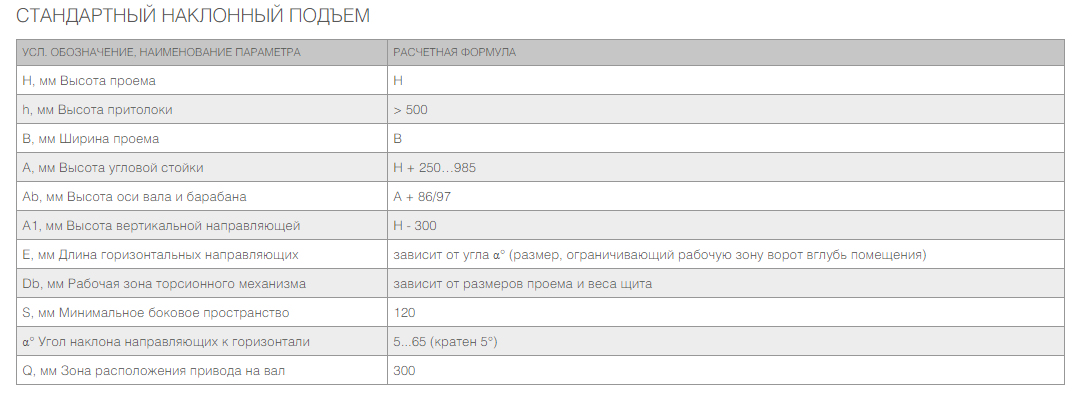

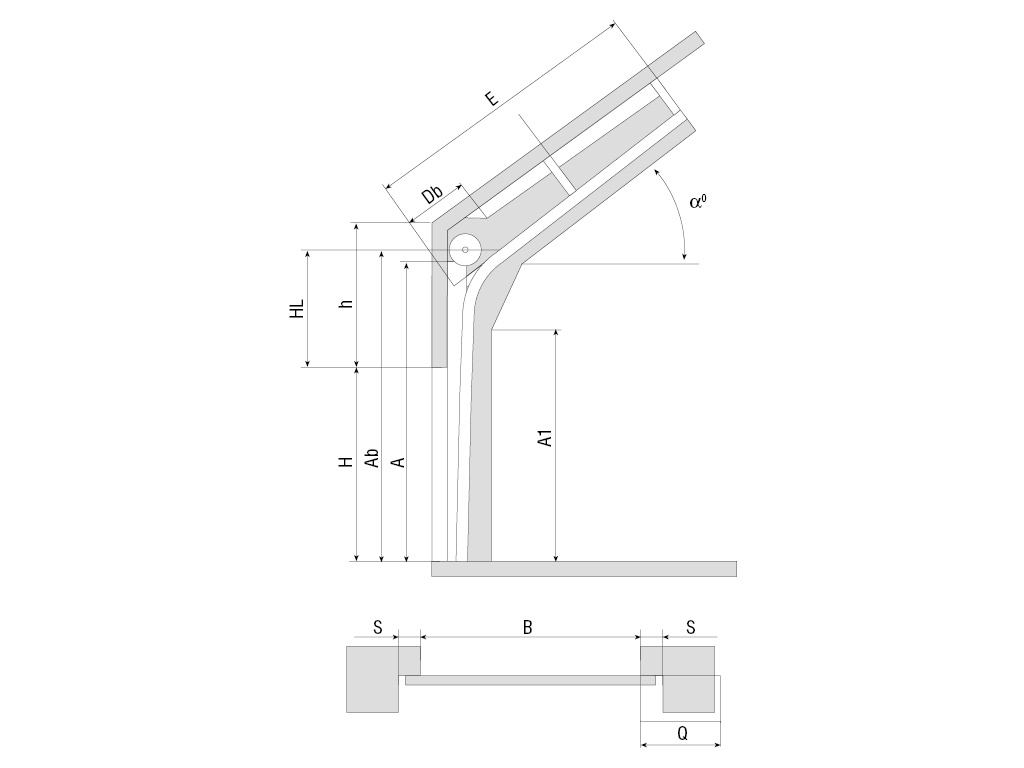

Стандартный наклонный подъем

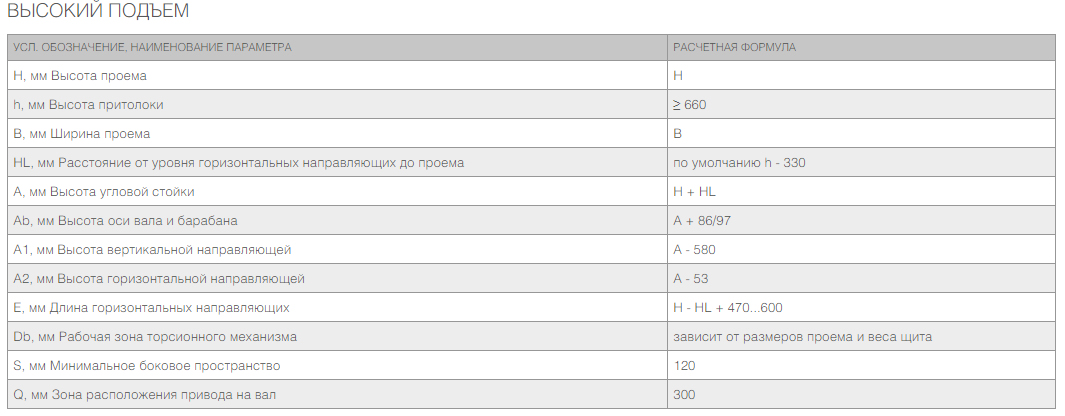

Высокий подъем
Высокий подъем барабан снизу

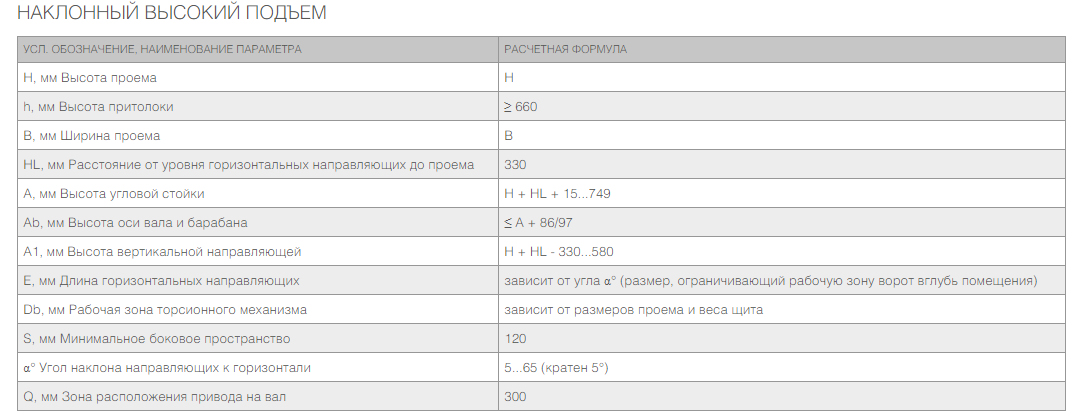

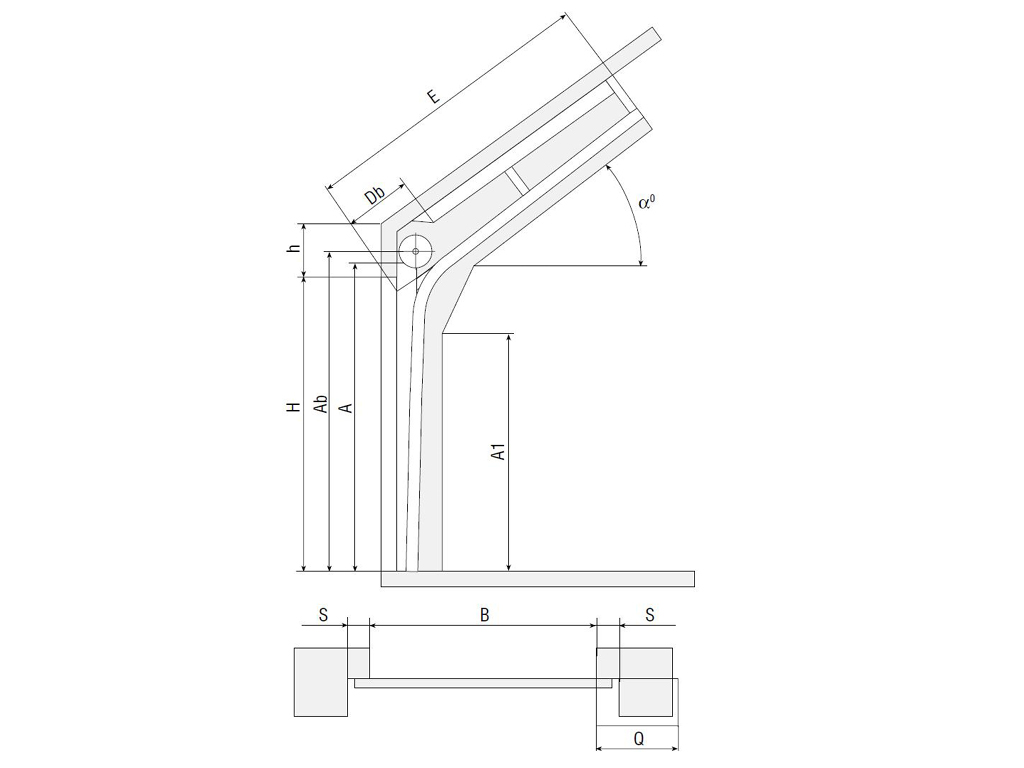

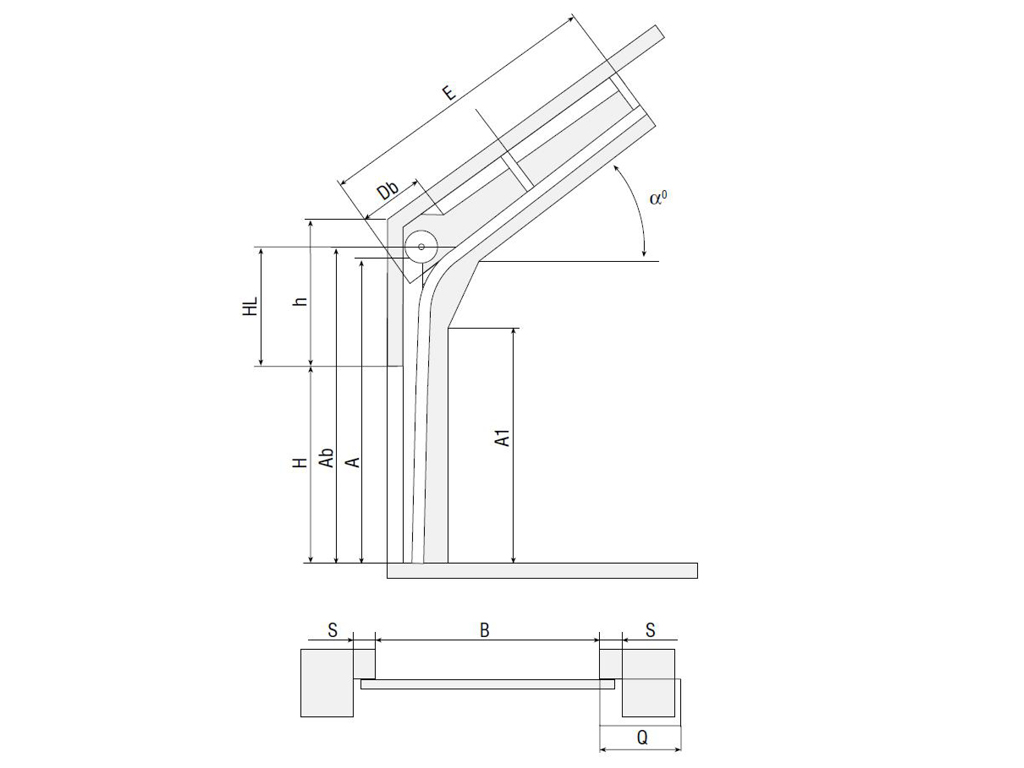

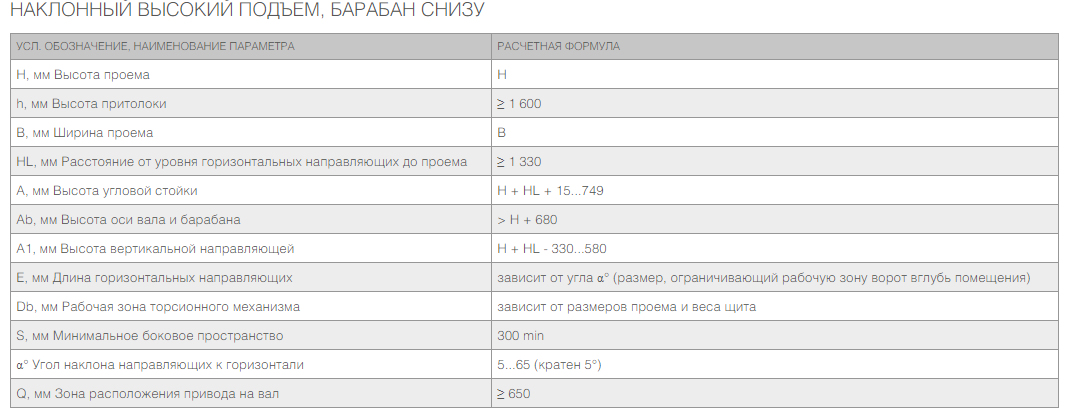

Наклонный высокий подъем
Наклонный высокий барабан снизу

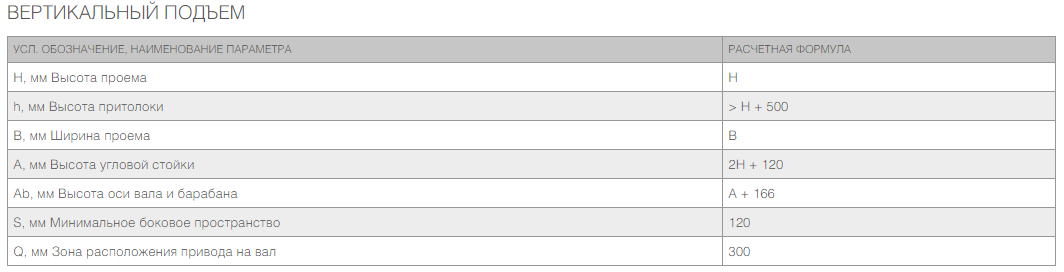

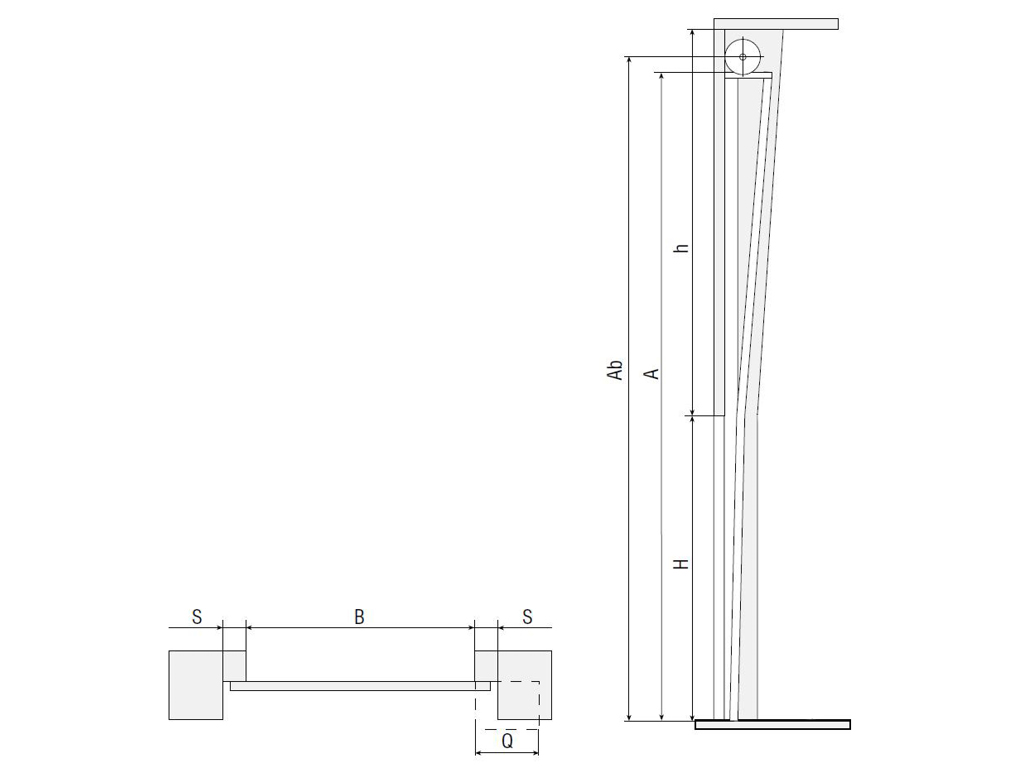

Вертикальный подъем

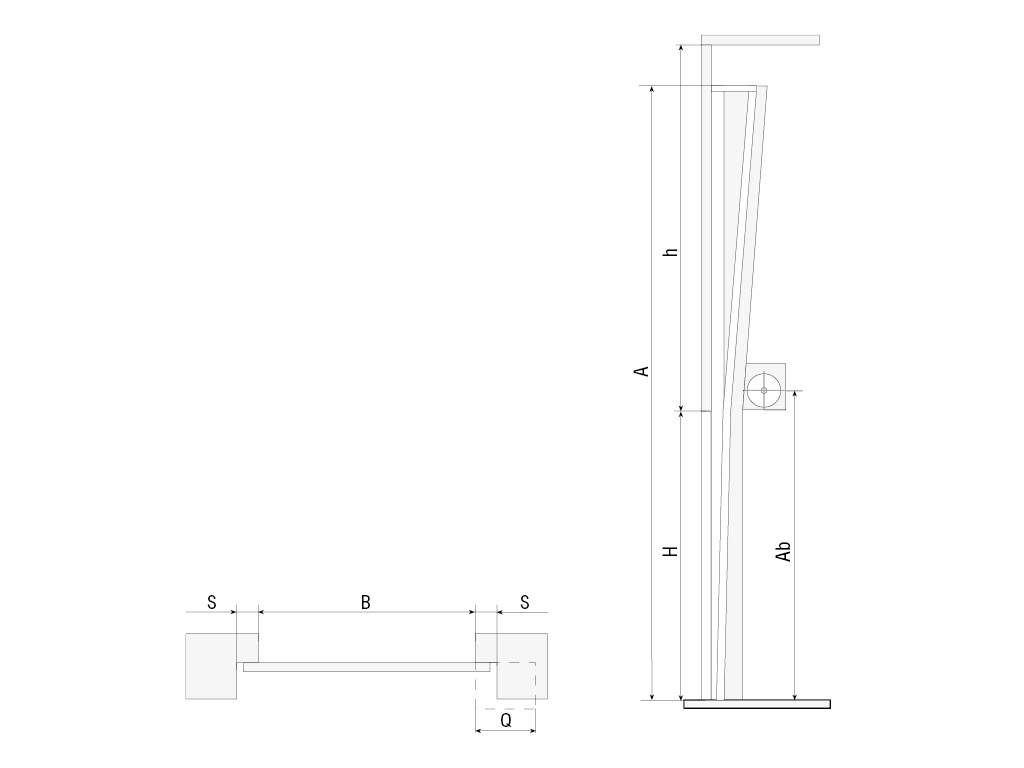

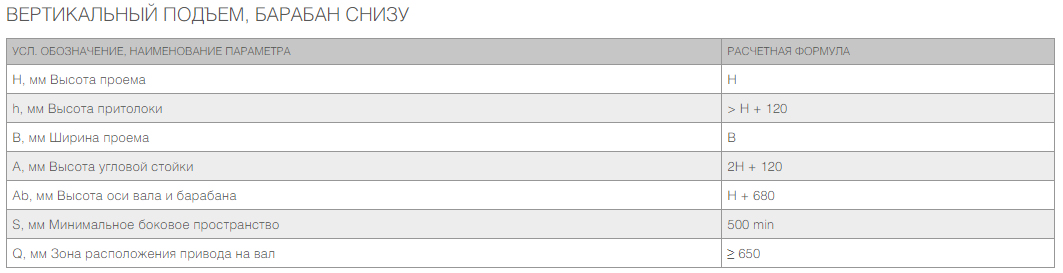

Вертикальный барабан снизу
Внешний вид

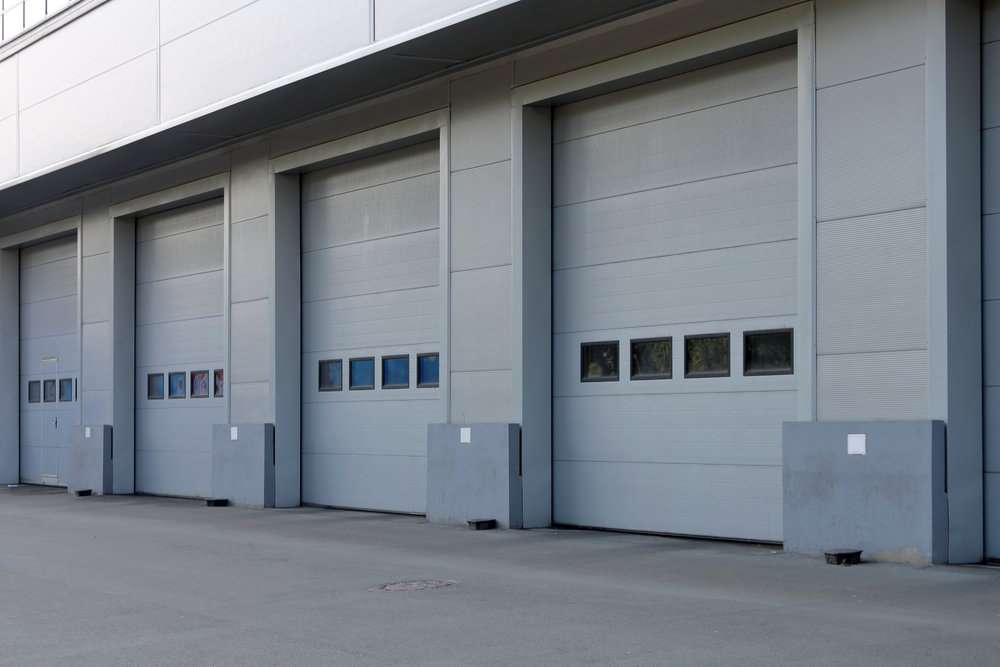

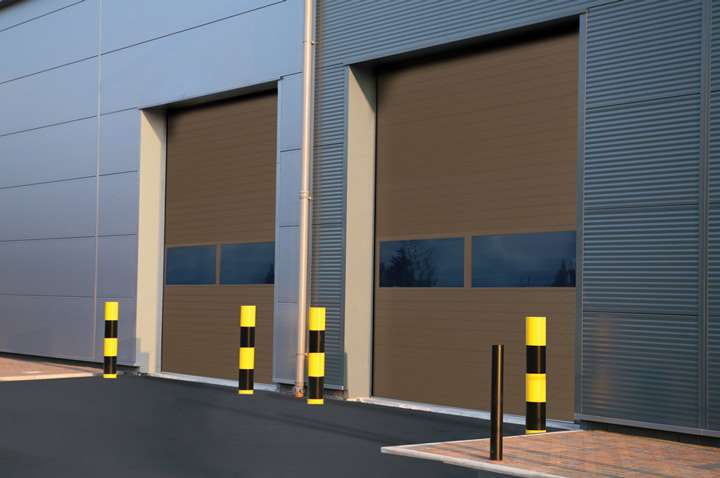

Промышленные ворота ISD 01 вид снаружи
Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

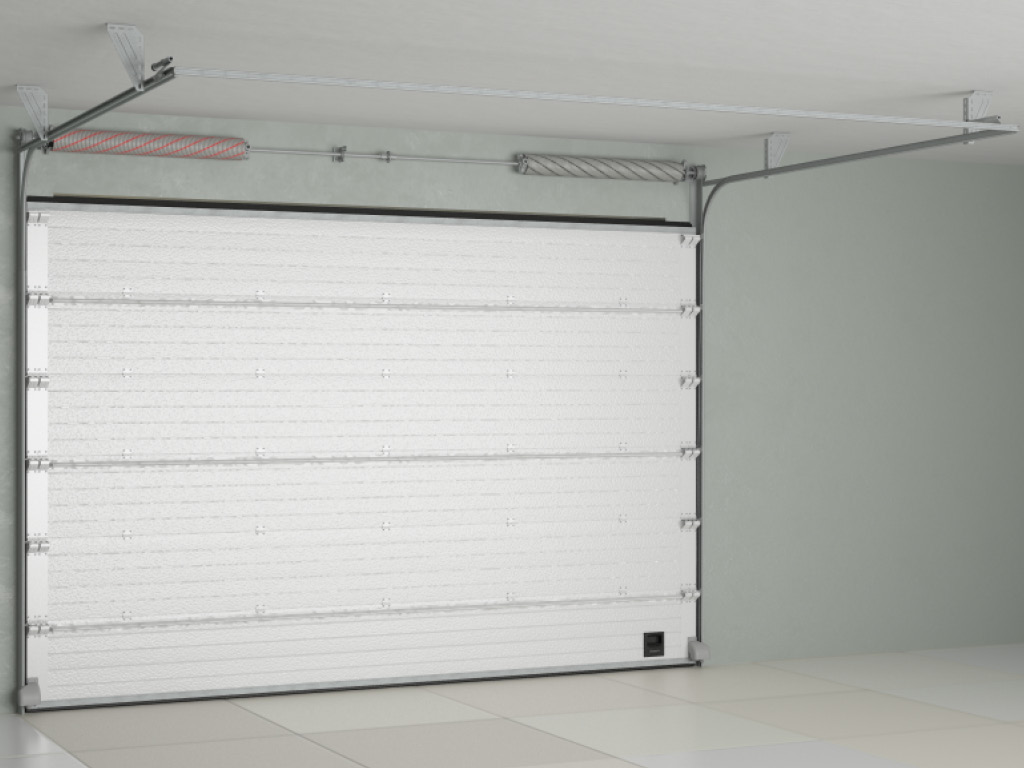

Промышленные ворота ISD 01 вид изнутри

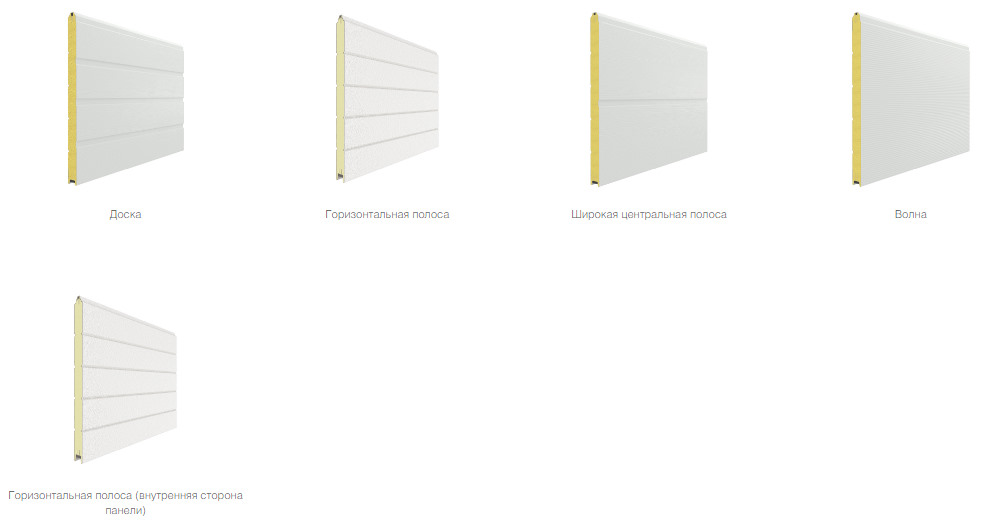

Дизайн панелей промышленных ворот

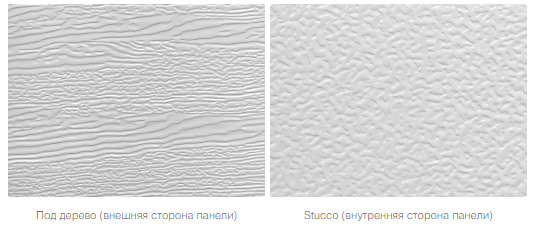

Тип поверхности ворот

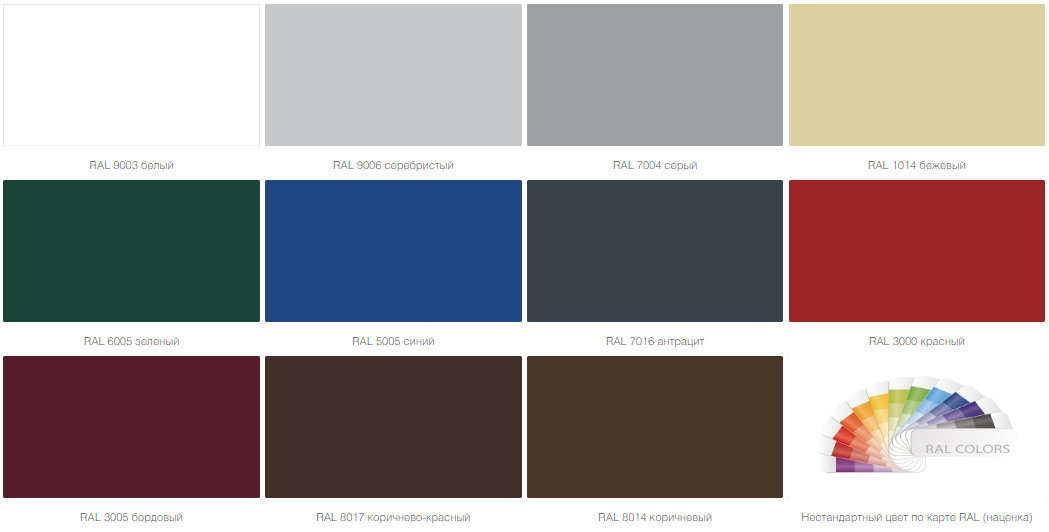

Стандартные цвета промышленных ворот
Комплектация

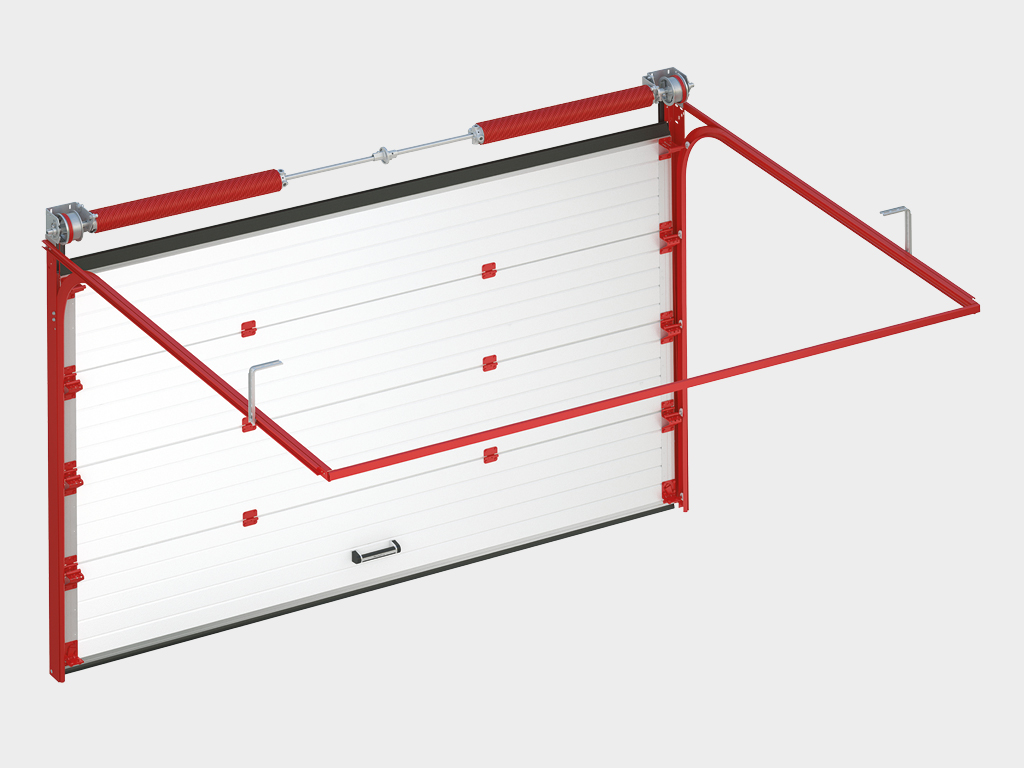

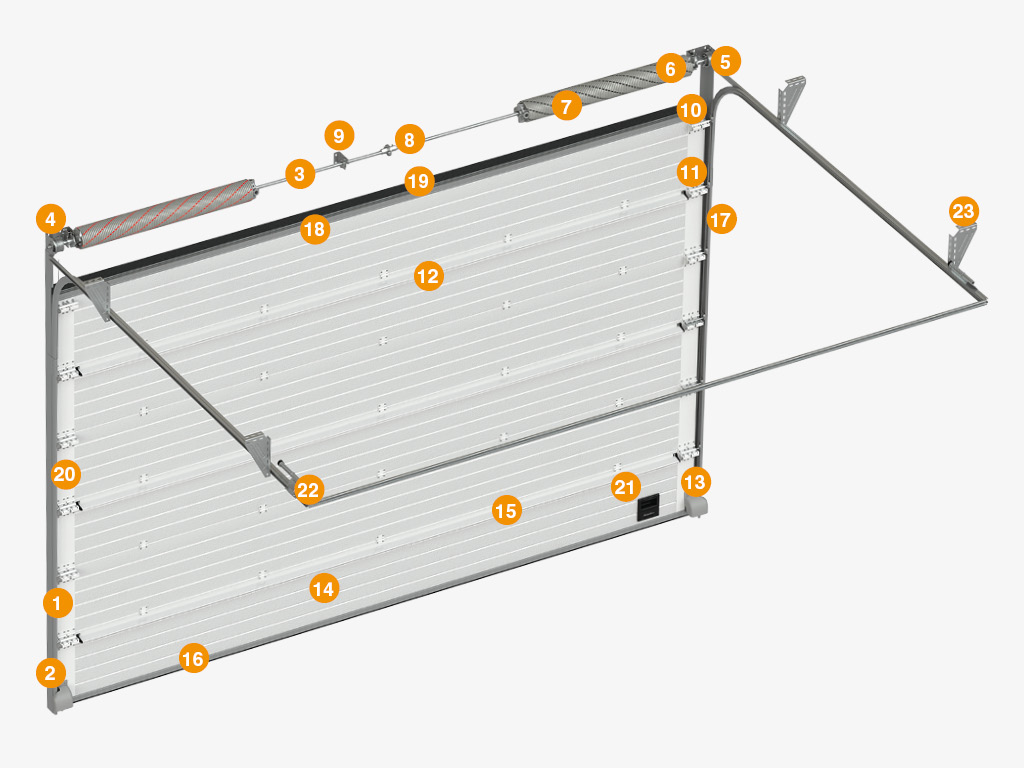

Стандартная комплектация ворот
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

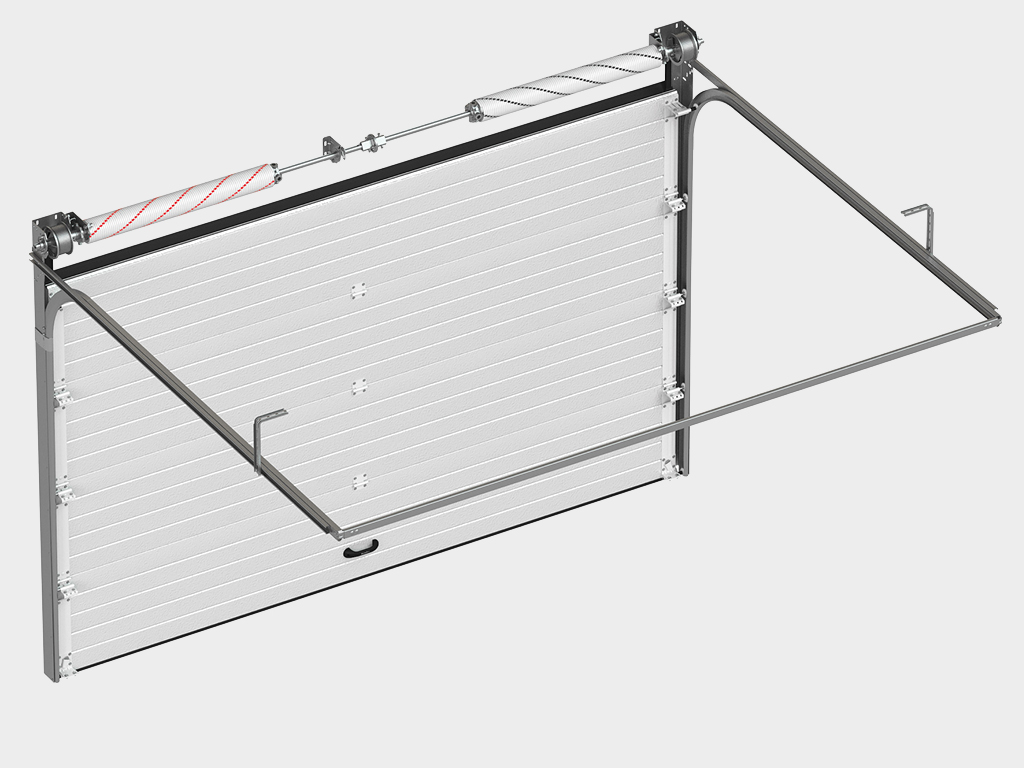

Полотно из энергоэффективных сэндвич-панелей толщиной 40мм и усилением под внутренние петли и боковые опоры.

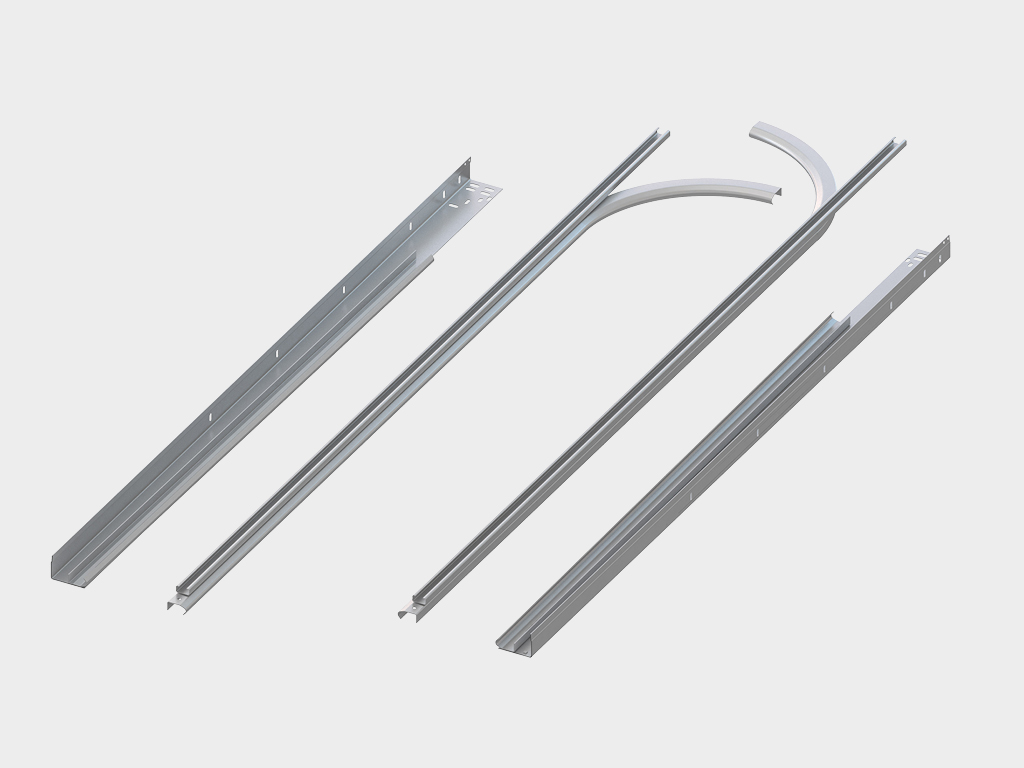

Комплект направляющих и угловых стоек из стали толщиной 2 мм с повышенным запасом прочности, уже с имеющимися отверстиями под монтаж.

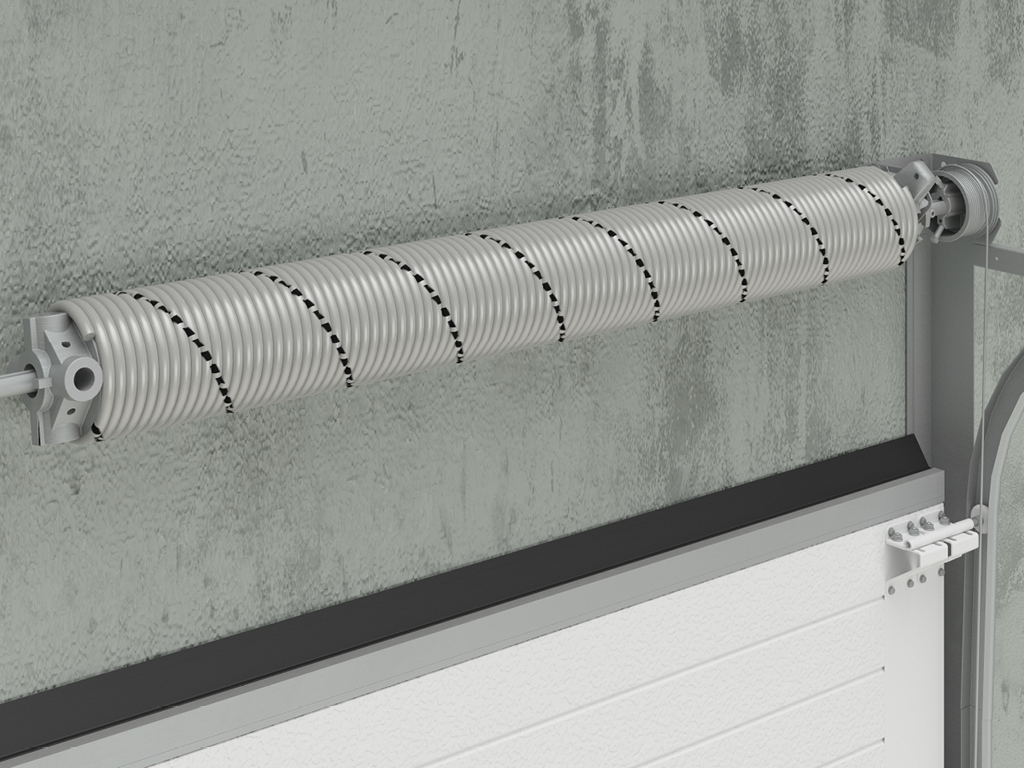

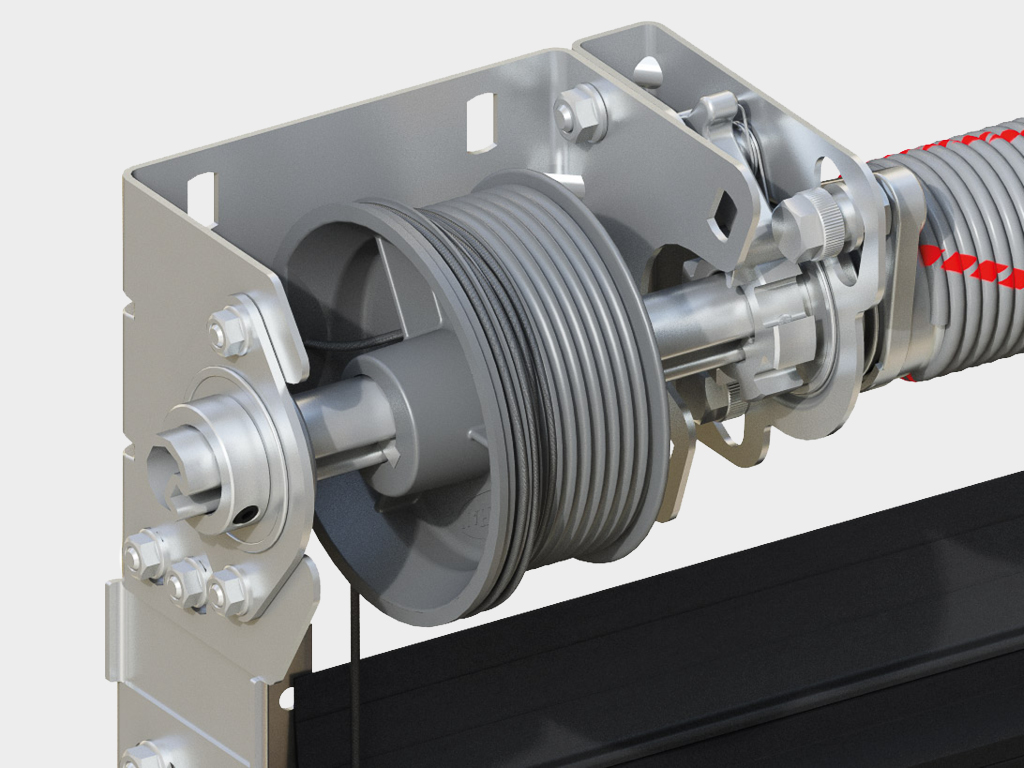

Торсионный механизм рассчитанный на 25000 циклов, обеспечивающий долговременную компенсацию веса ворот.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, предотвращает падение полотна.

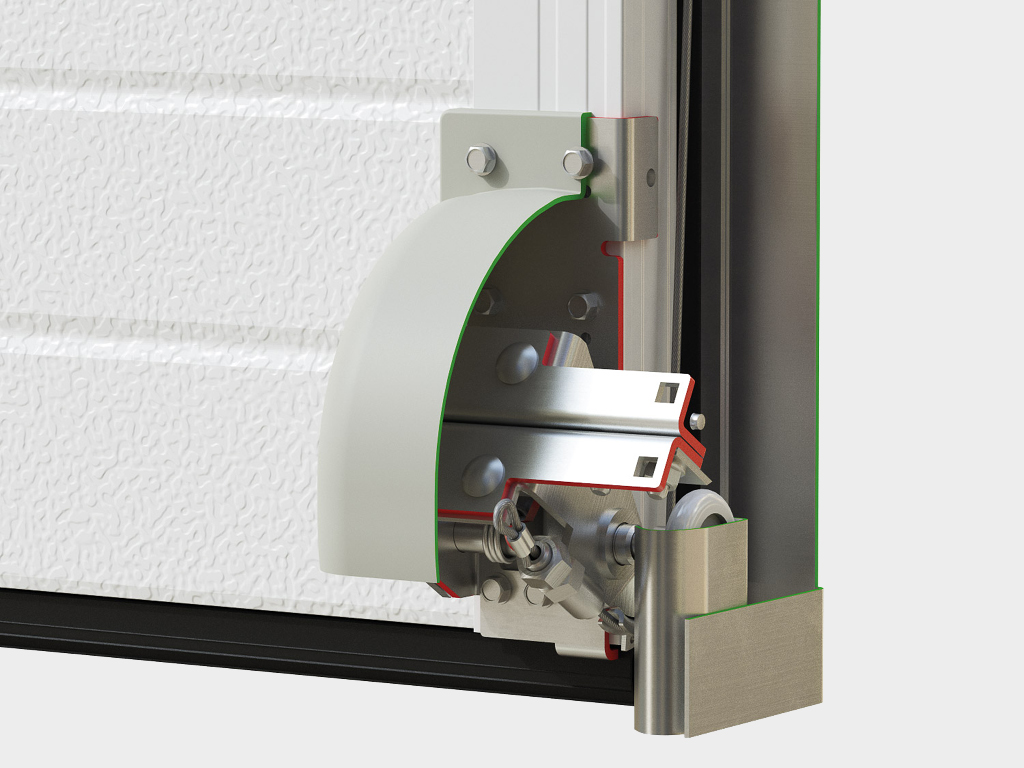

Устройство защиты от обрыва троса устанавливается вместо нижнего кронштейна на полотно ворот. В случае обрыва троса устройство срабатывает и блокирует падение полотна.

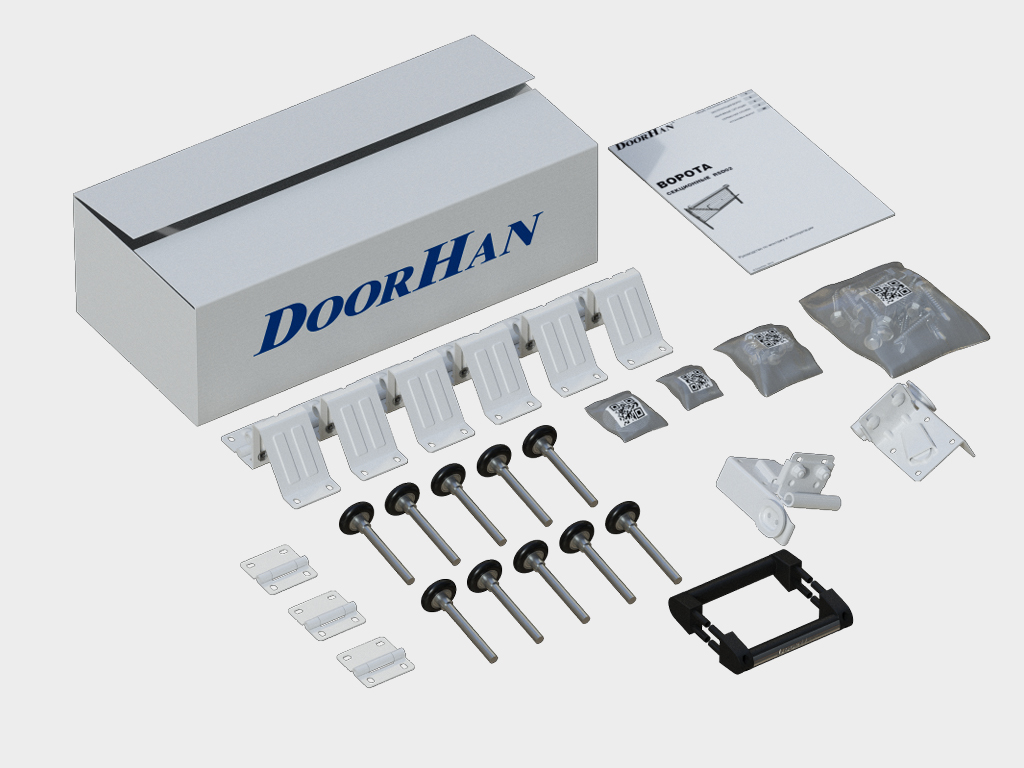

Коробка с комплектацией для монтажа, содержит паспорт и инструкцию по монтажу ворот.

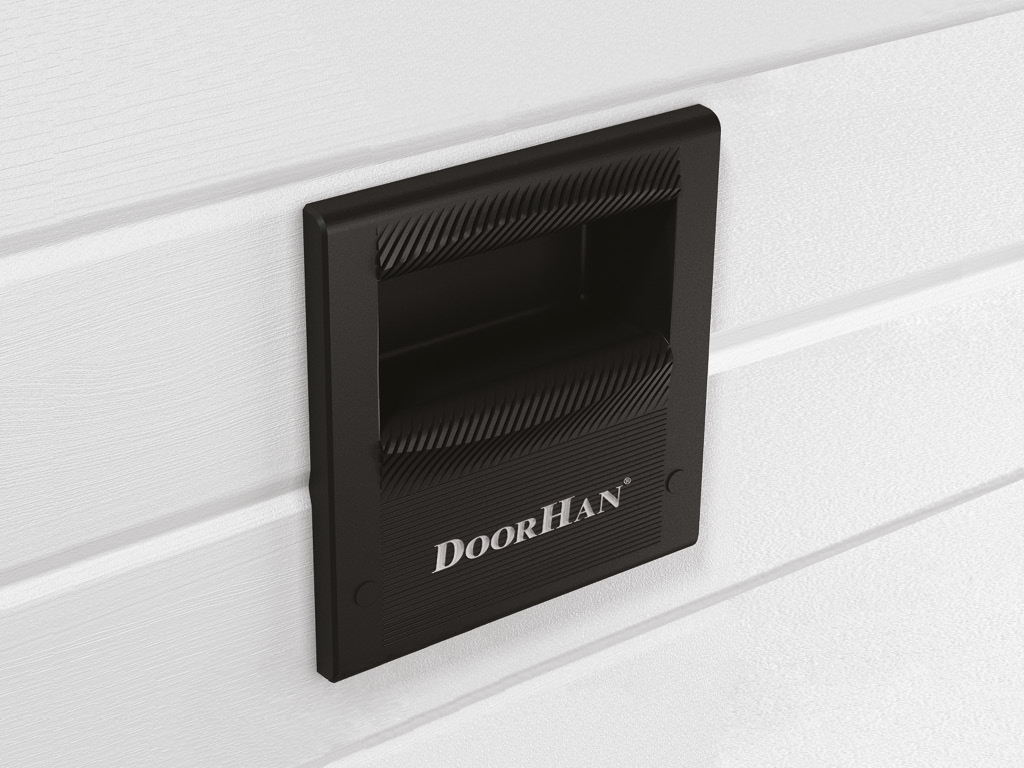

Эргономичная ручка позволяет удобно открывать и закрывать ворота.
Дополнительная комплектация промышленных ворот

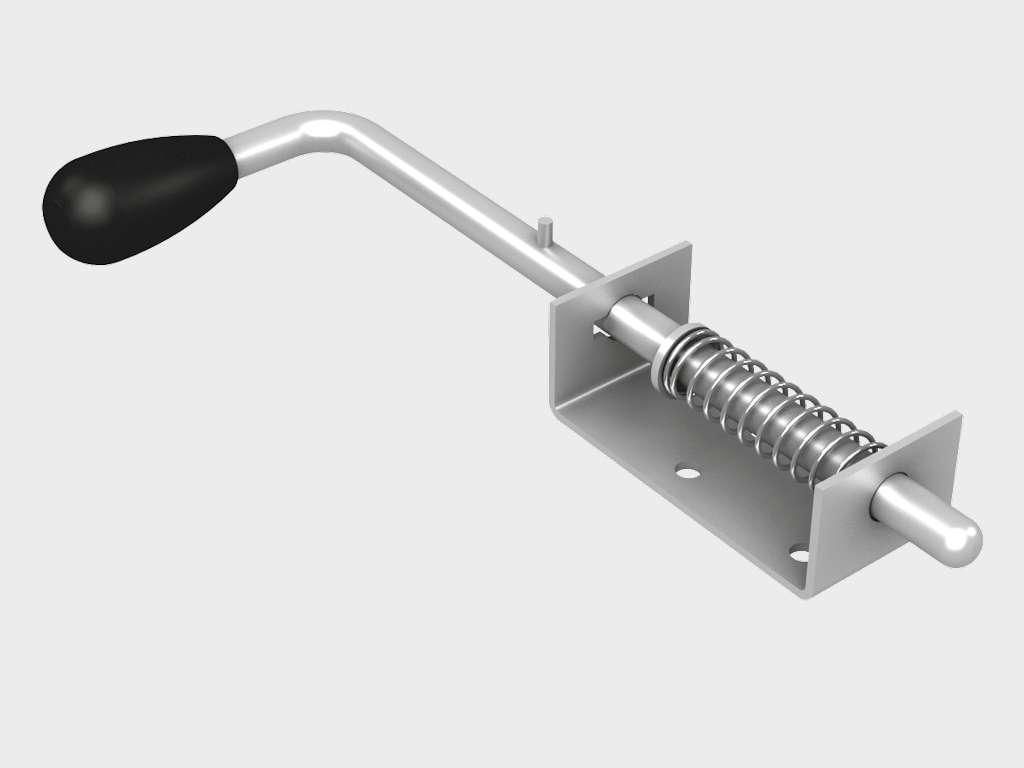

Механическая задвижка, позволяет запирать ворота изнутри помещения. Проста и удобство использования.

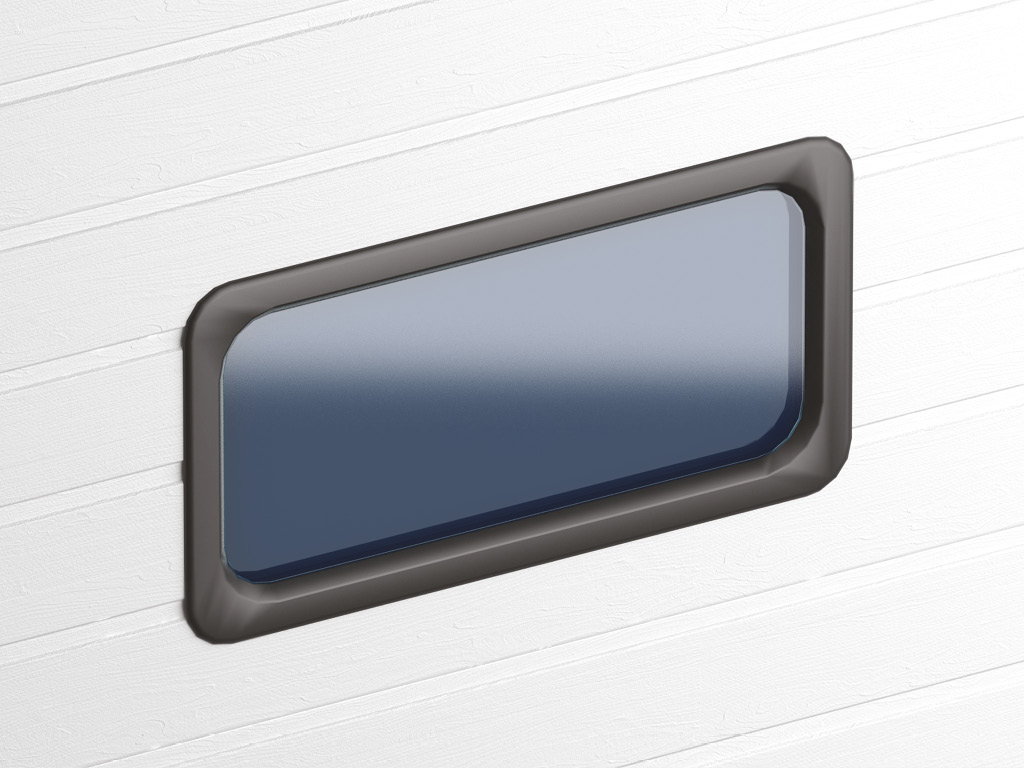

Специальная конструкция окон (627х327 и 607х202) обеспечивает плотное прилегание к полотну ворот, что защищает от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

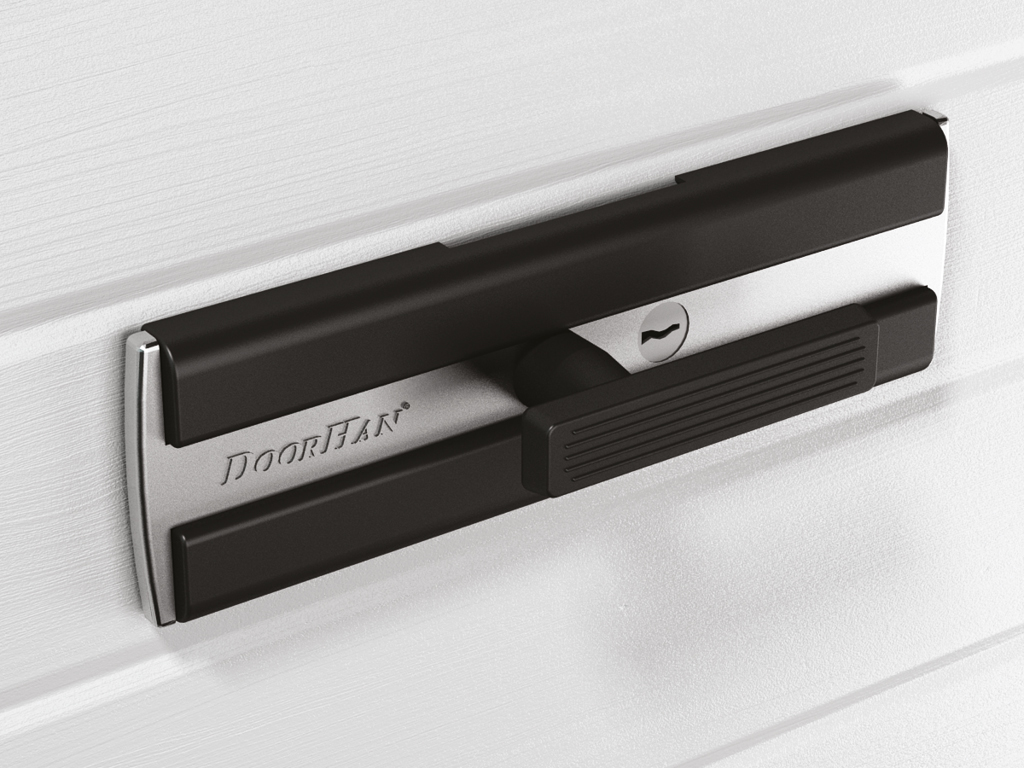

Механический замок позволяет запирать ворота как изнутри так и снаружи.

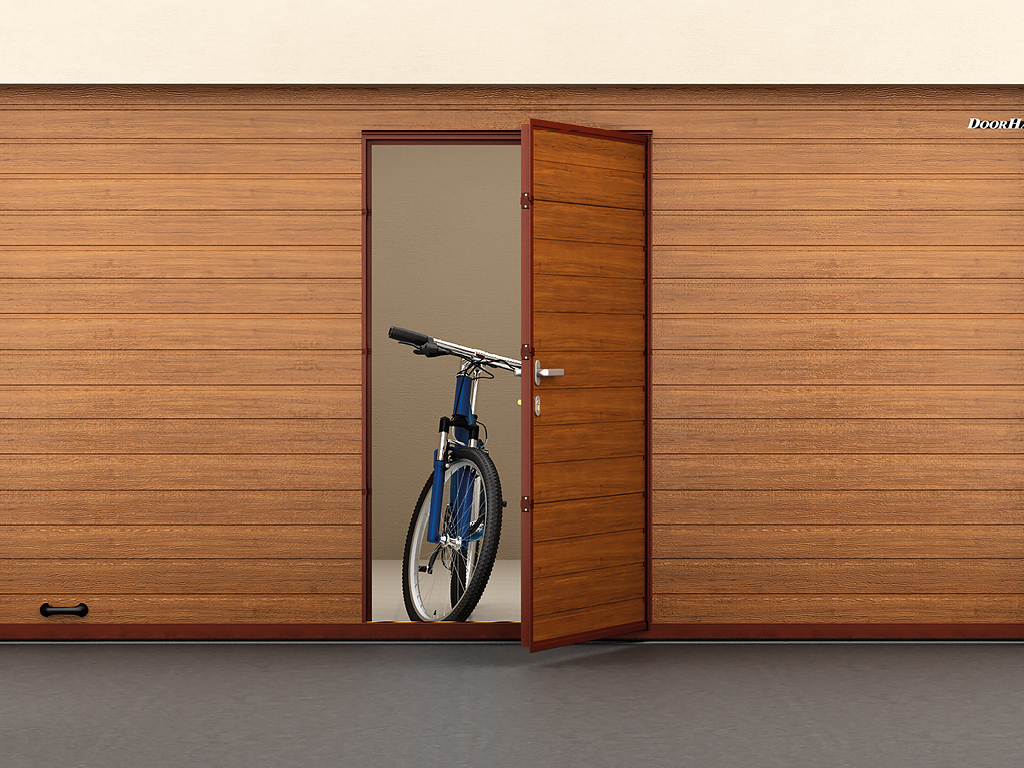

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетическим видом. Минимальная высота калитки ворот 2130 мм.

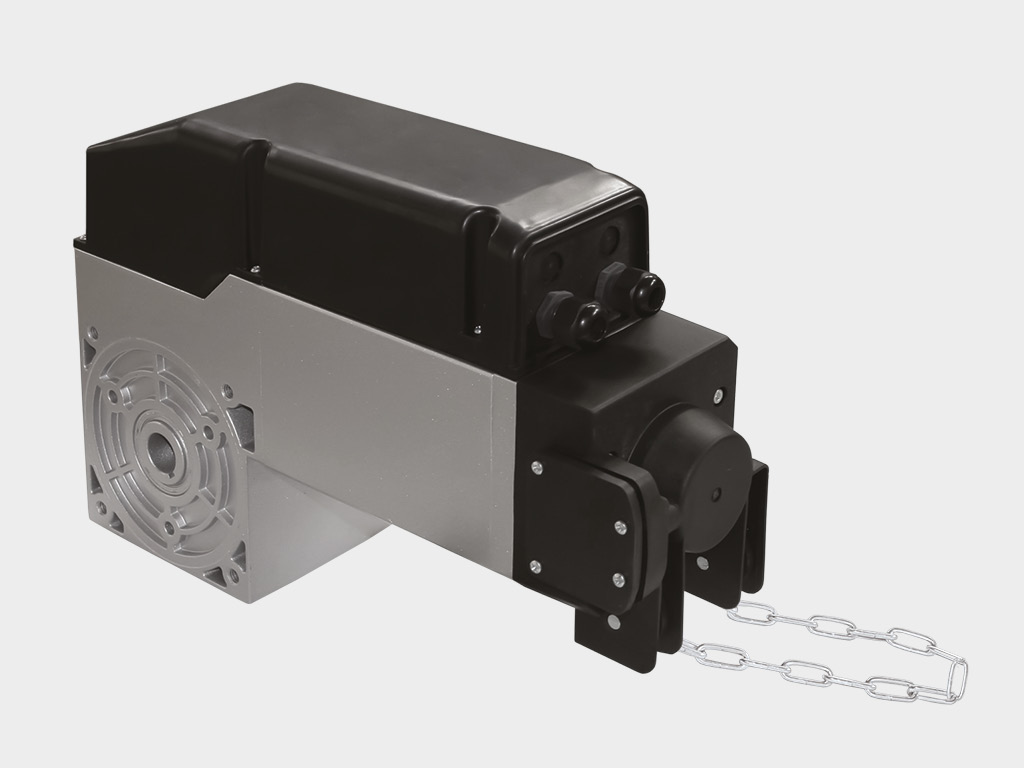

Возможность автоматизации ворот приводом и системами безопасности (смотрите раздел автоматика для ворот)

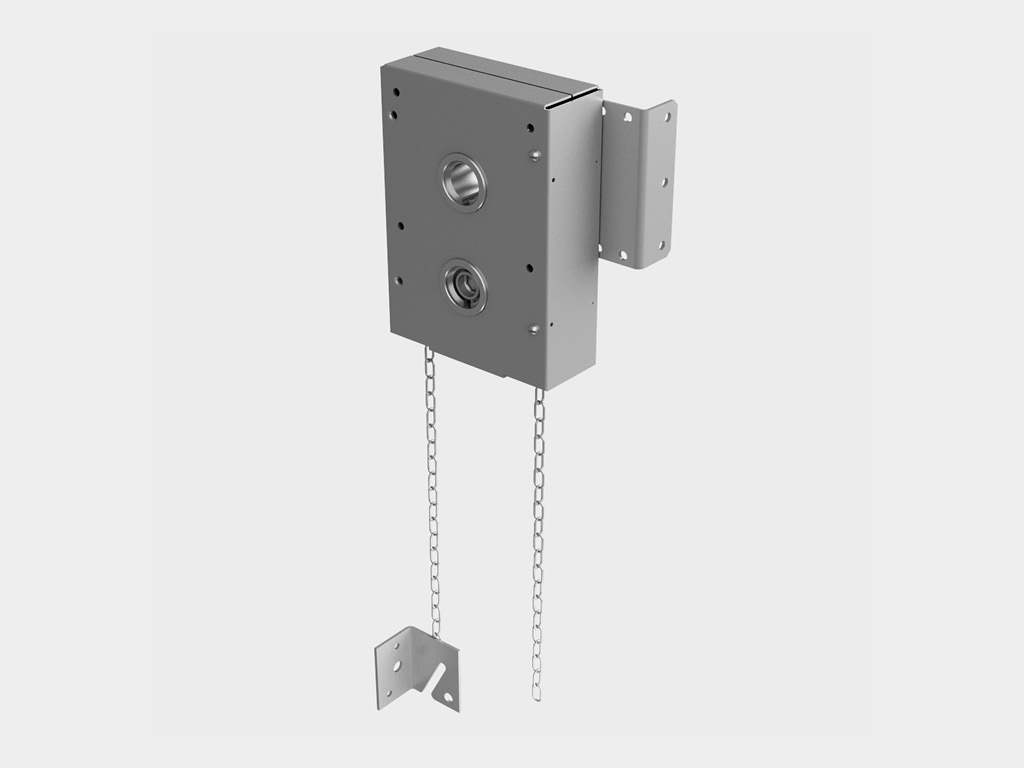

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема. Служит для поднятие и закрытия ворот в ручном режиме.
Торсионный механизм усиленный, рассчитан на 100 000 циклов

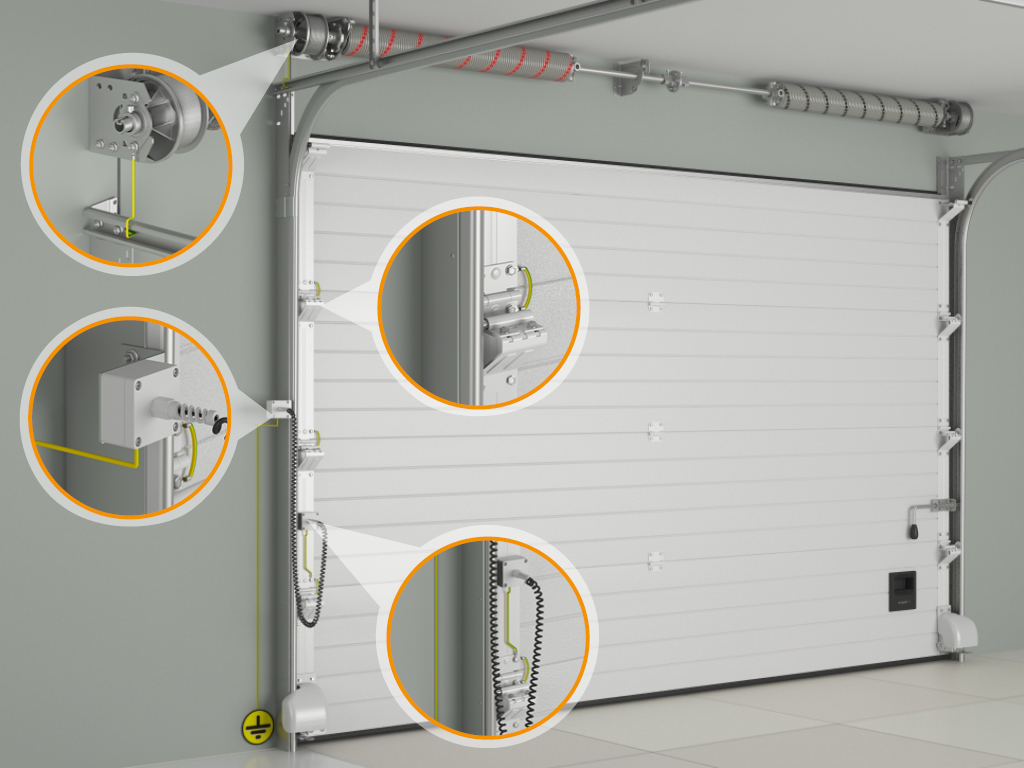

Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.
Вертикальная направляющая
