Привод Sliding-800 для откатных ворот

Доставка из Москвы

Привод Sliding-800 предназначен для автоматизации сдвижных ворот без врезной калитки весом до 800 кг.

Он состоит из механического редуктора в густой смазке и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах. К блоку управления подключается внешняя кнопка управления.

Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае отключения питающего напряжения аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную. Купить двигатель для откатных ворот Вы сможете набрав наших менеджеров. Цена привода откатных ворот указана на сайте. Ниже под описанием Вы сможете ознакомится с инструкциями, каталогом запчастей, сертификатами и паспортам изделия.

Детали

21.655
Цена указана с НДС 20%

Описание

Привод Sliding-800 предназначен для автоматизации сдвижных ворот без врезной калитки весом до 800 кг.

Он состоит из механического редуктора в густой смазке и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах. К блоку управления подключается внешняя кнопка управления.

Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае отключения питающего напряжения аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную. Купить двигатель для откатных ворот Вы сможете набрав наших менеджеров. Цена привода откатных ворот указана на сайте. Ниже под описанием Вы сможете ознакомится с инструкциями, каталогом запчастей, сертификатами и паспортам изделия.

Конструкция

Основные функции привода

  • Система автоматической остановки быстро и надежно останавливает работу мотора в крайних положениях.
  • Остановка в крайних положениях происходит за счет срабатывания бесконтактных электронных концевых выключателей.
  • В случае отсутствия электроэнергии поворот рычага расцепляет привод, после чего возможно открывание ворот с помощью ручной цепи.
  • Возможно управление приводом от стационарной кнопки или пульта ДУ в пошаговом режиме «открыть—стоп—закрыть — стоп».
  • Блок управления расположен внутри корпуса привода вместе с мотор-редуктором. Привод обладает низким уровнем шума и надежно защищен от перегрева. Автоматический привод Sliding-800 создан для работы со сдвижными откатными воротами. Не применяйте его в других целях.
  • Высокая безопасность использования: многофункциональный блок управления дает возможность подключения фотоэлементов на открывание/закрывание ворот и сигнальной лампы
  • Встроенный приемник позволяет прописать до 60 пультов
  • Возможность настройки усилия, автозакрывания и раздельного управления для удобства использования
  • На случай отсутствия электричества в приводе установлен расцепитель, что позволяет открыть ворота вручную

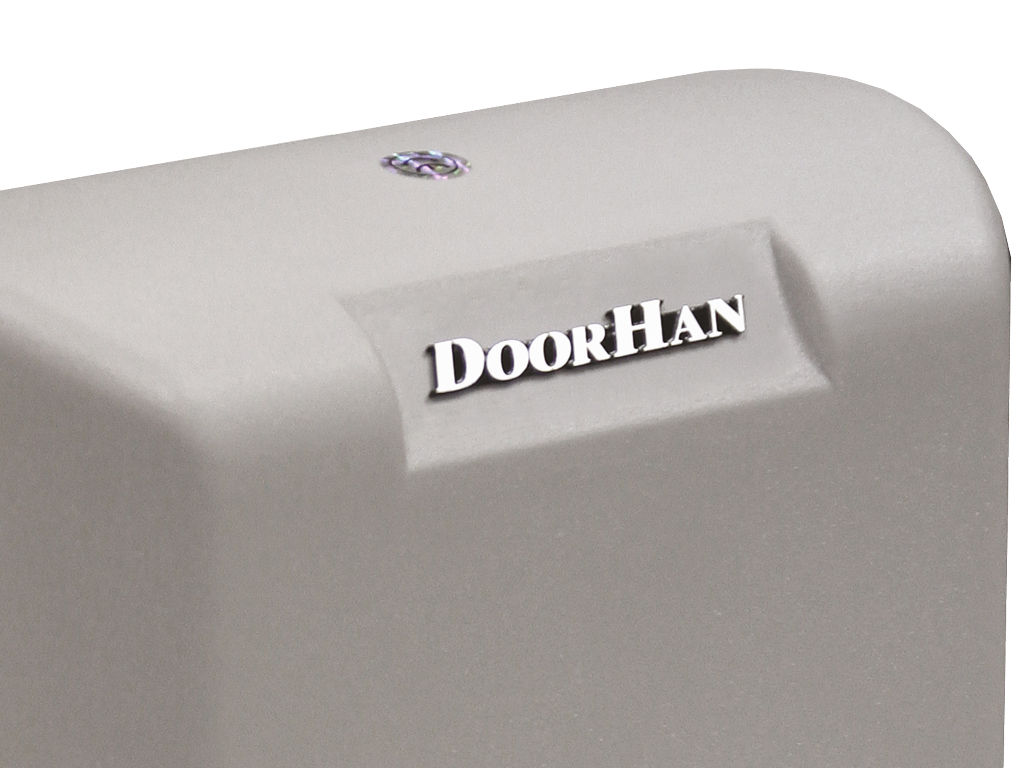

Ударопрочный пластик Привод Sliding-800 для откатных ворот 1

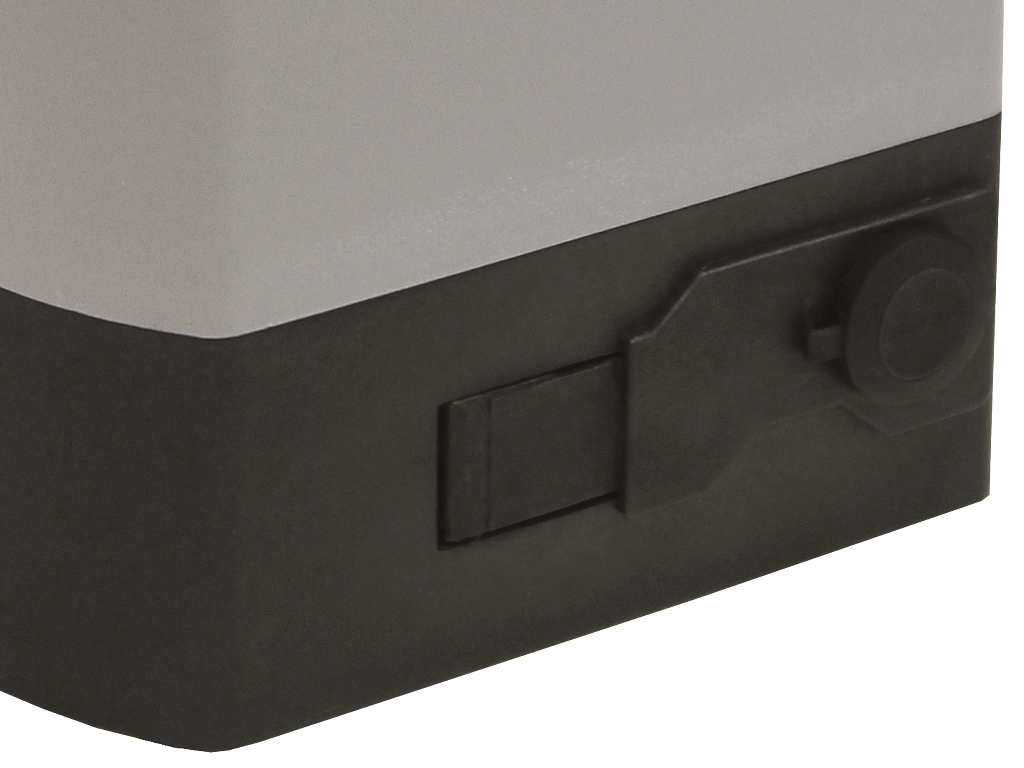

Специальный механизм аварийного расцепления при потере электропитания

Привод Sliding-800 для откатных ворот 2

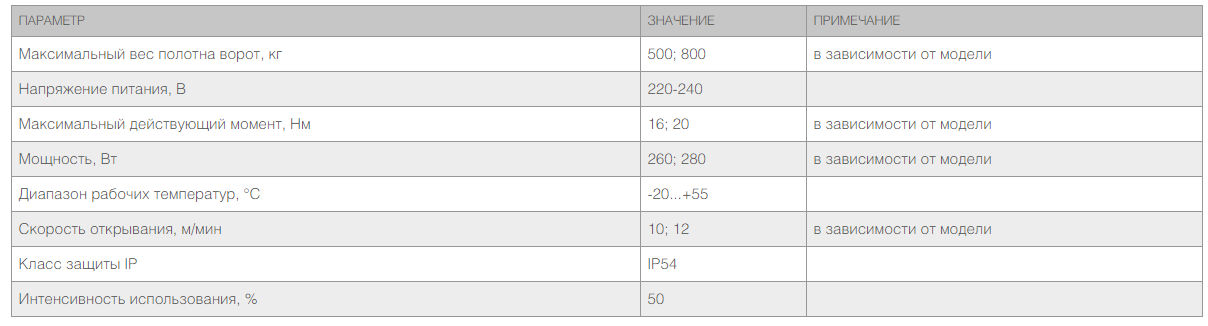

Технические характеристики Sliding 800

Привод Sliding-800 для откатных ворот 3

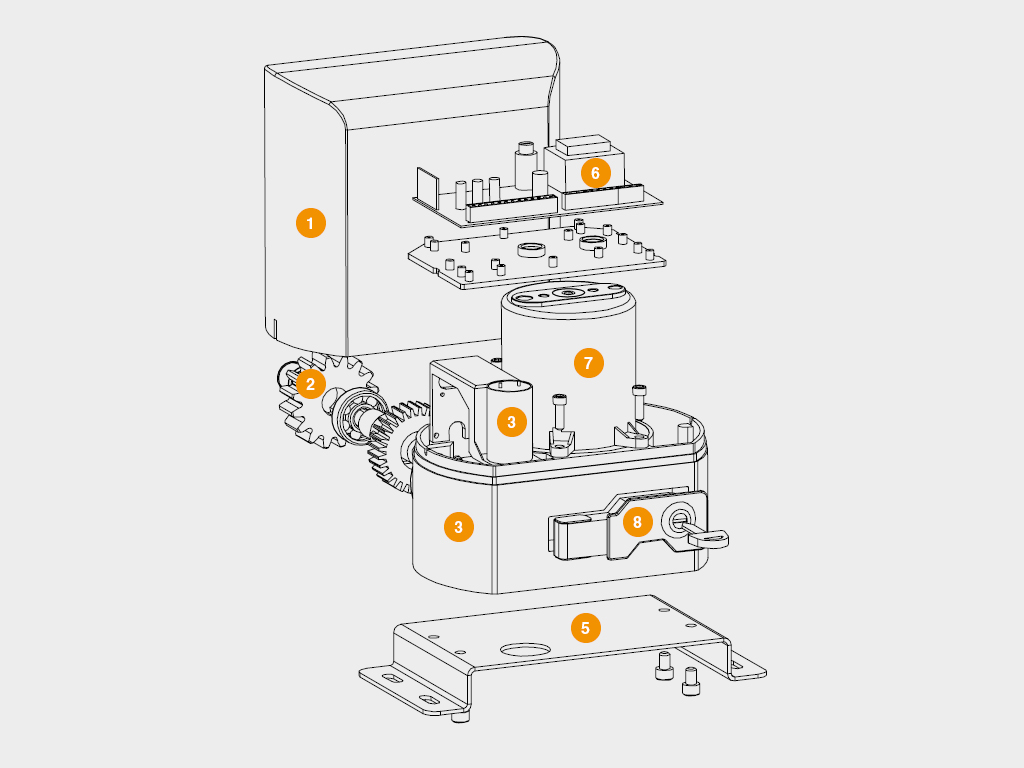

Конструкция сдвижного привода

Привод Sliding-800 для откатных ворот 4

  1. Крышка корпуса
  2. Шестерня
  3. Конденсатор
  4. Корпус редуктора
  5. Крепление откатного привода
  6. Блок управления
  7. Статор
  8. Расцепитель

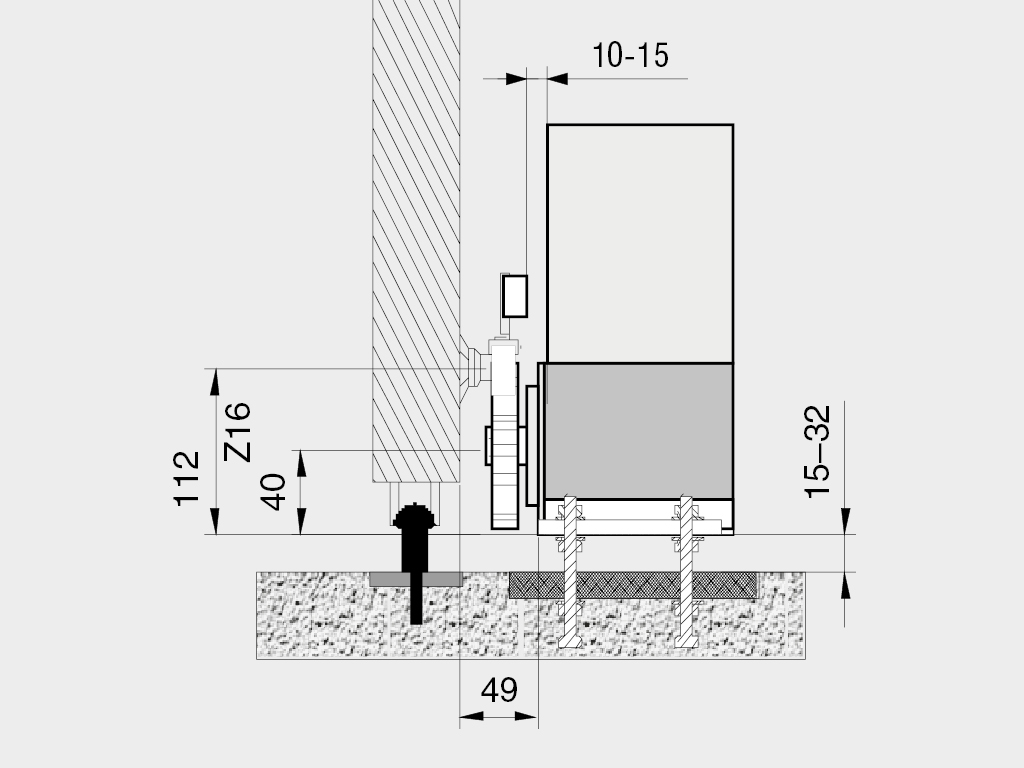

Способ монтажа

Устанавливается на монтажную пластину, которая анкерится в бетонное основание.

Привод Sliding-800 для откатных ворот 5

Видеообзор

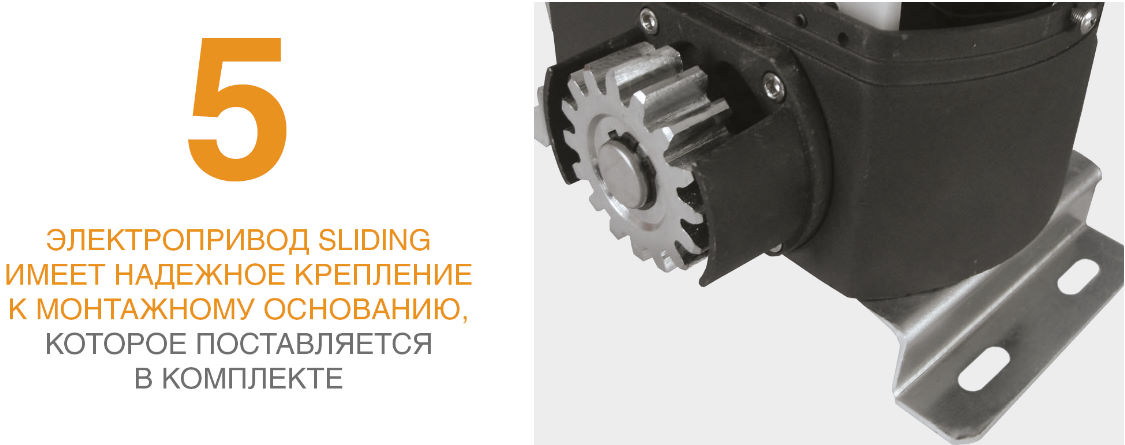

Преимущества

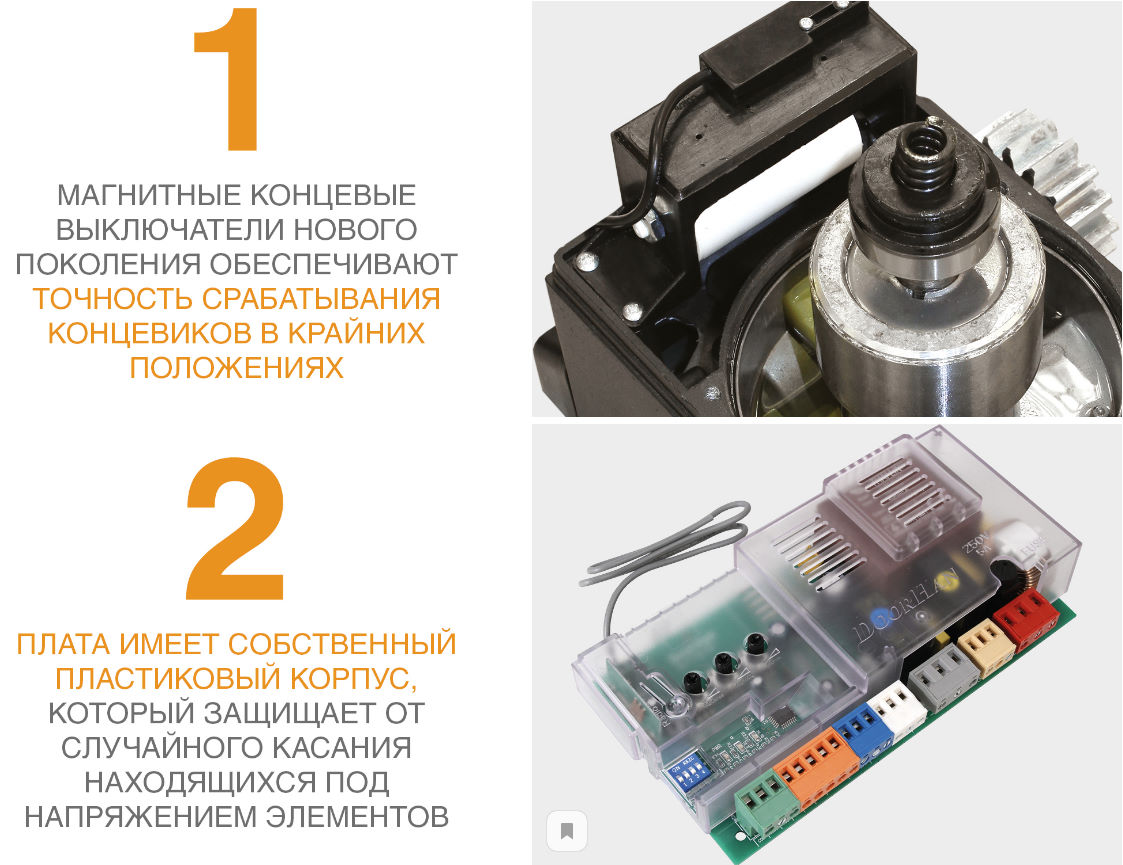

Преимущества откатных приводов DoorHan

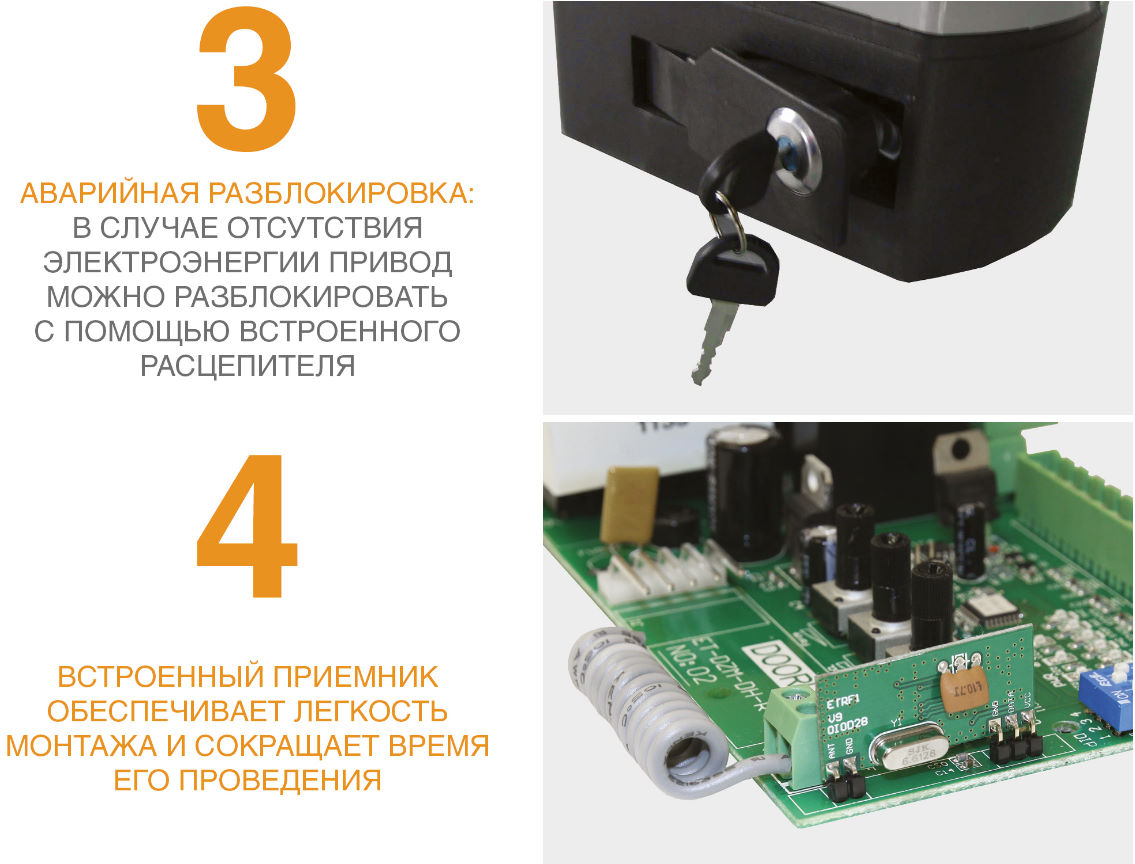

Привод Sliding-800 для откатных ворот 6
Привод Sliding-800 для откатных ворот 7
Привод Sliding-800 для откатных ворот 8

Комплектация

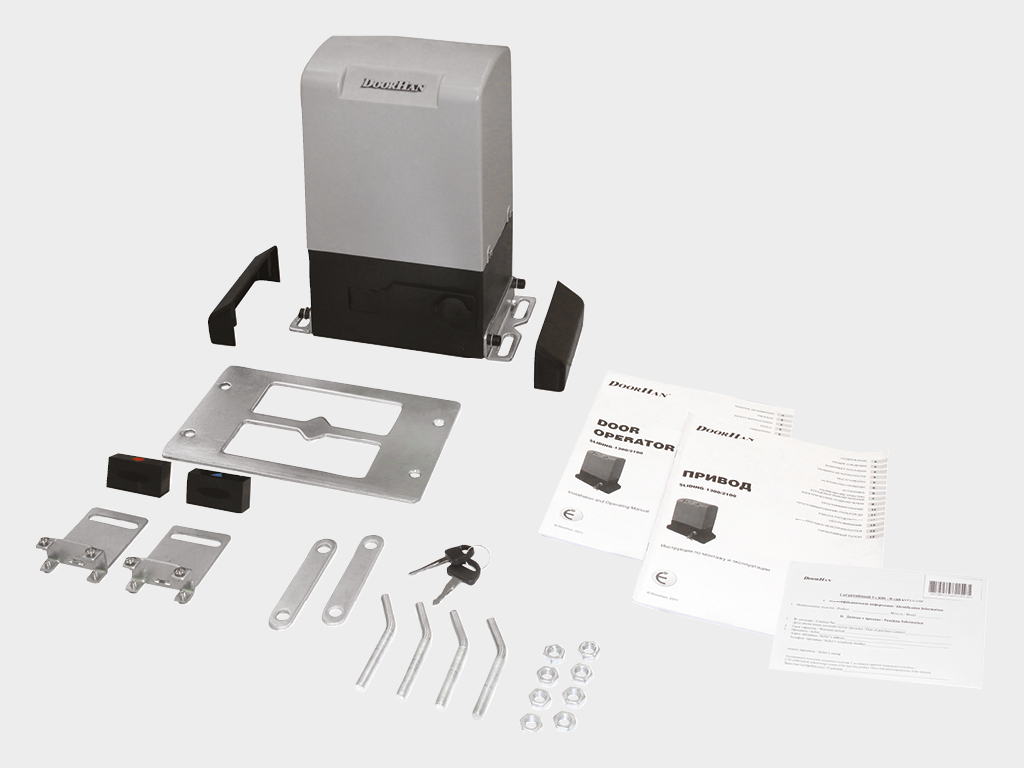

Базовая комплектация

Электропривод, магнитные концевые выключатели, монтажное основание, крепежные элементы, инструкция и паспорт.

Привод Sliding-800 для откатных ворот 9

Дополнительная комплектация

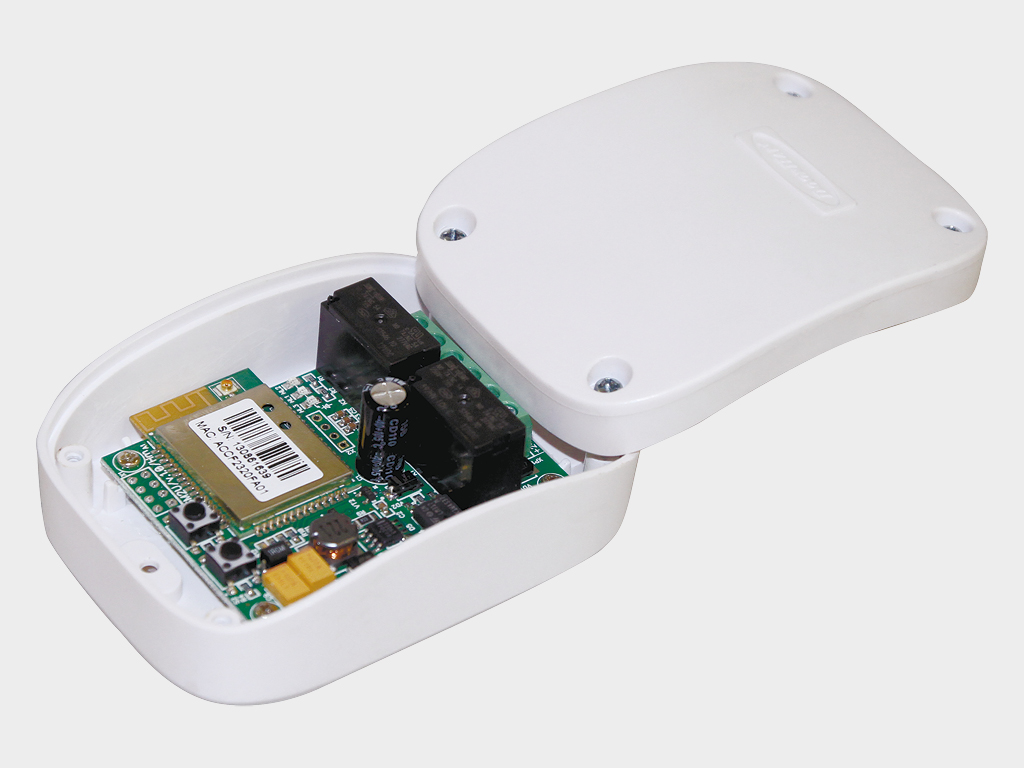

Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах.

Привод Sliding-800 для откатных ворот 10

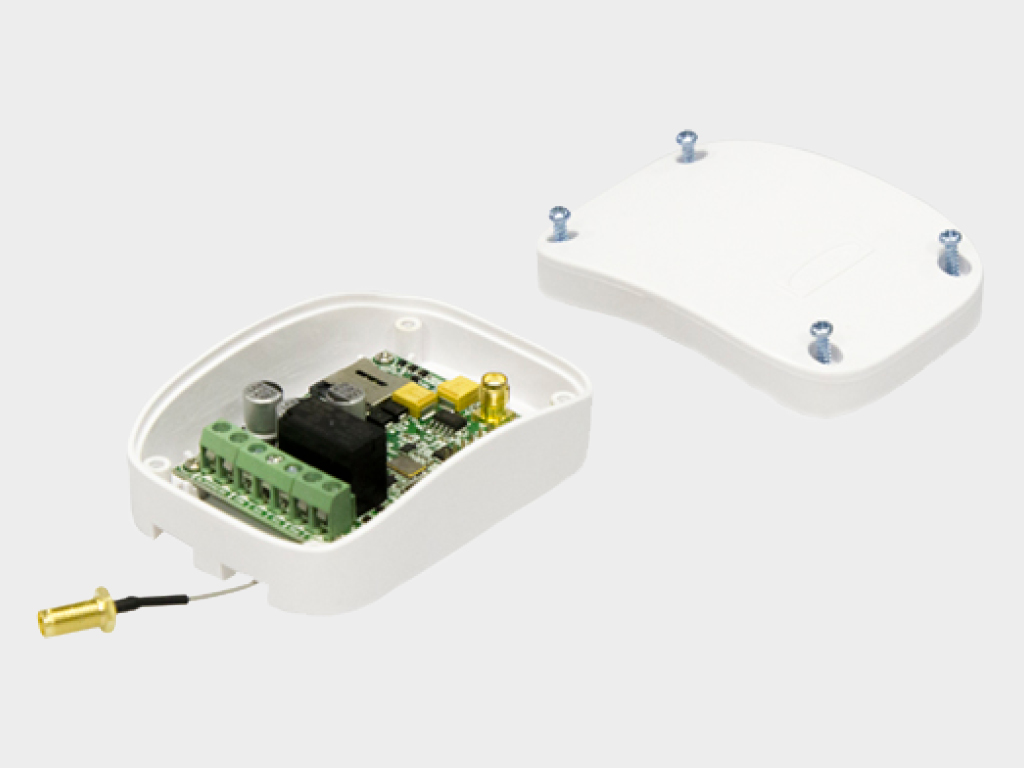

Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона.

Привод Sliding-800 для откатных ворот 11

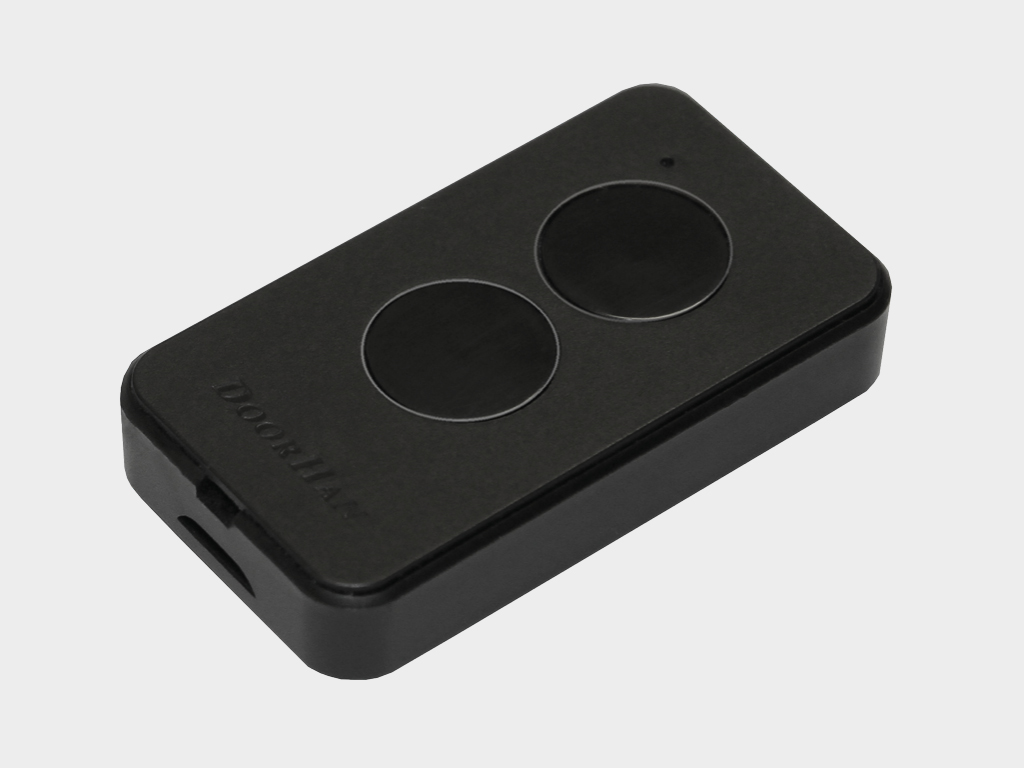

Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами.

Привод Sliding-800 для откатных ворот 12

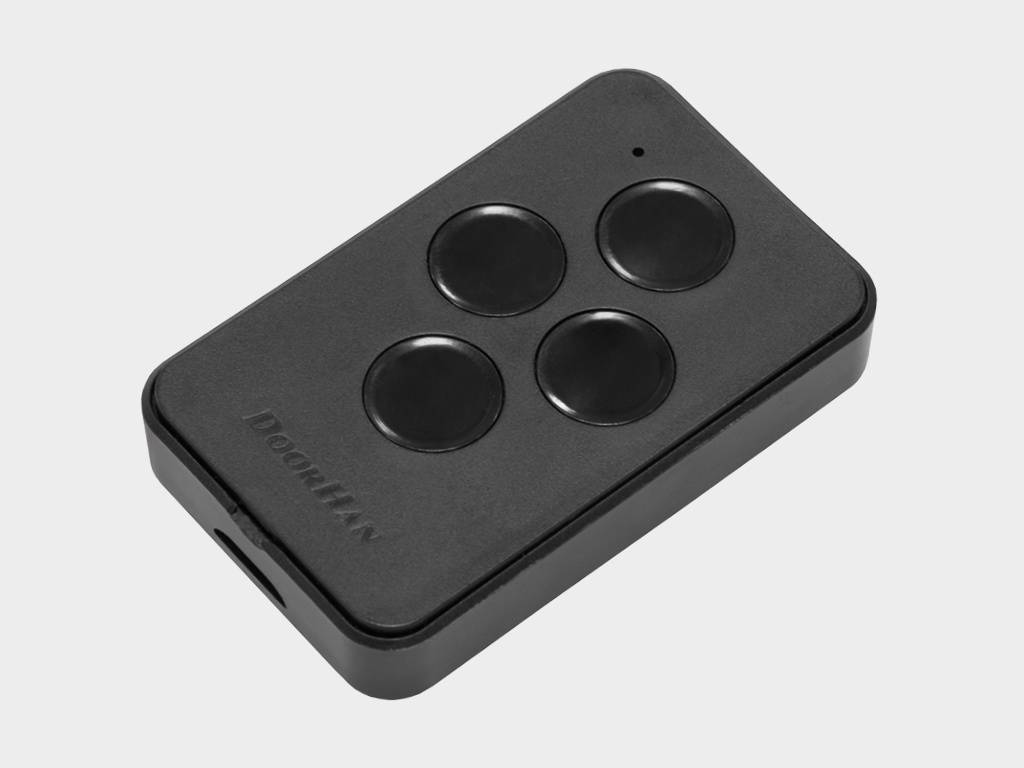

Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-800 для откатных ворот 13

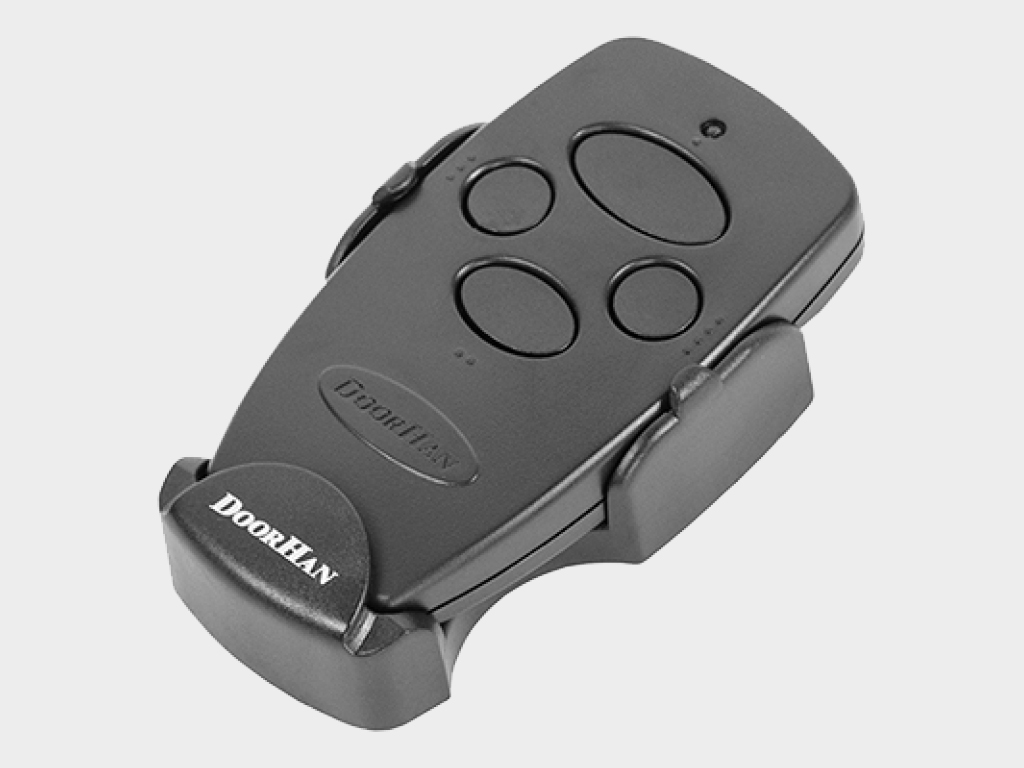

Пульт Doorhan Transmitter 4 для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-800 для откатных ворот 14

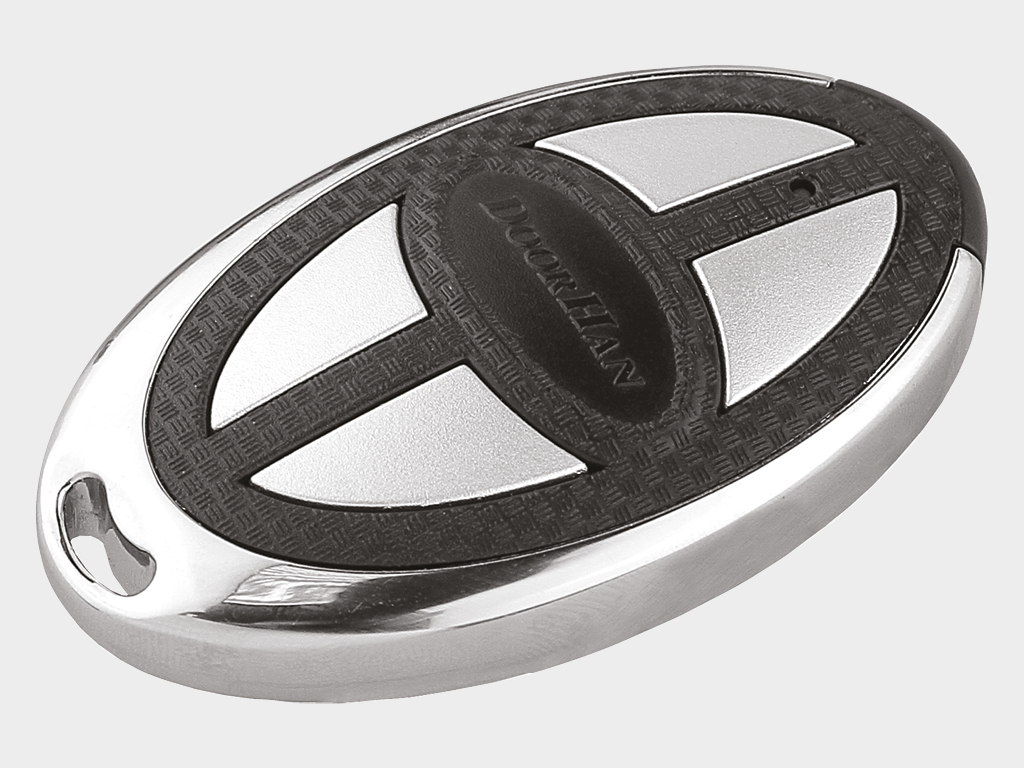

Пульт Doorhan Transmitter Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-800 для откатных ворот 15

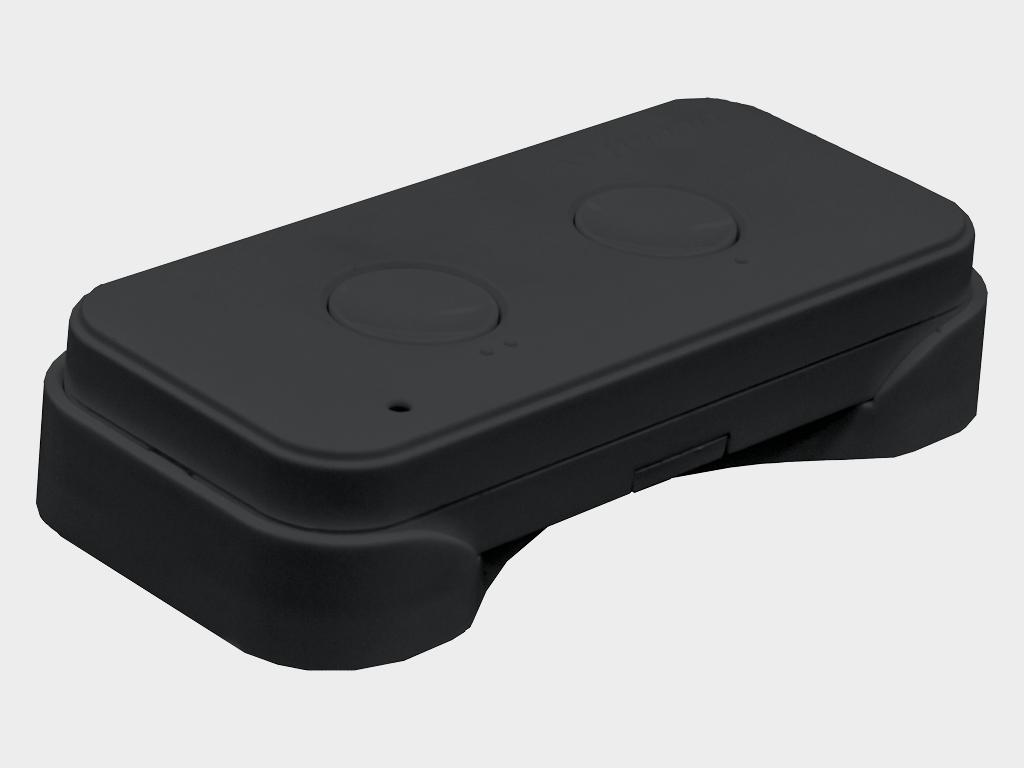

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами.

Привод Sliding-800 для откатных ворот 16

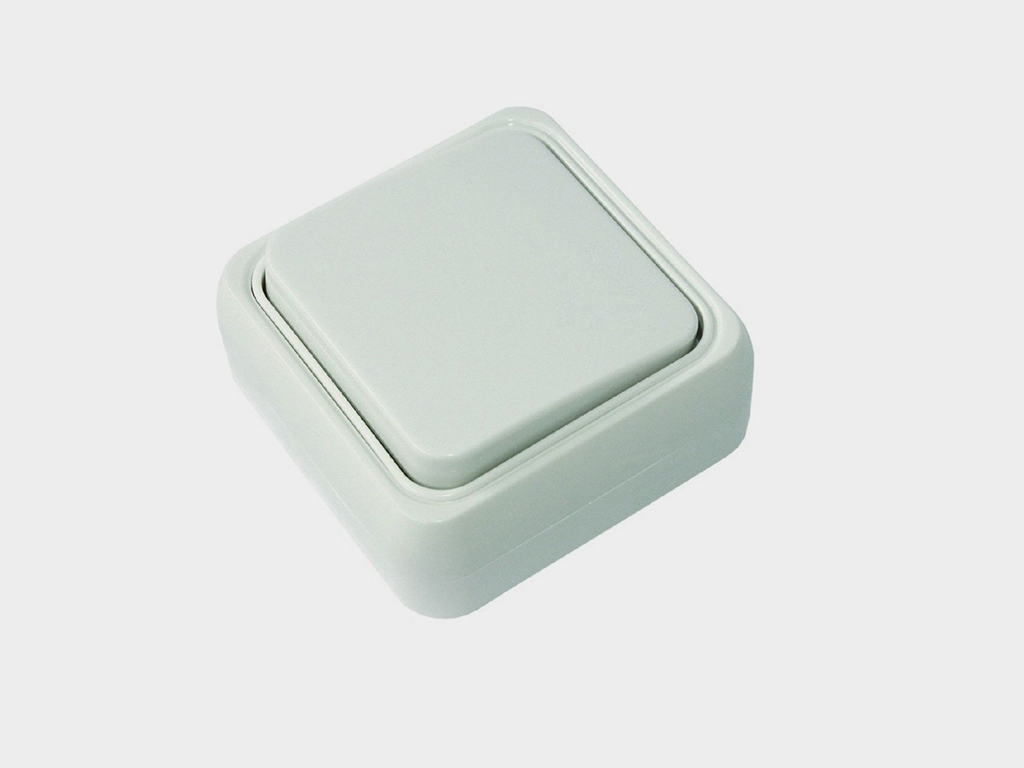

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Привод Sliding-800 для откатных ворот 17

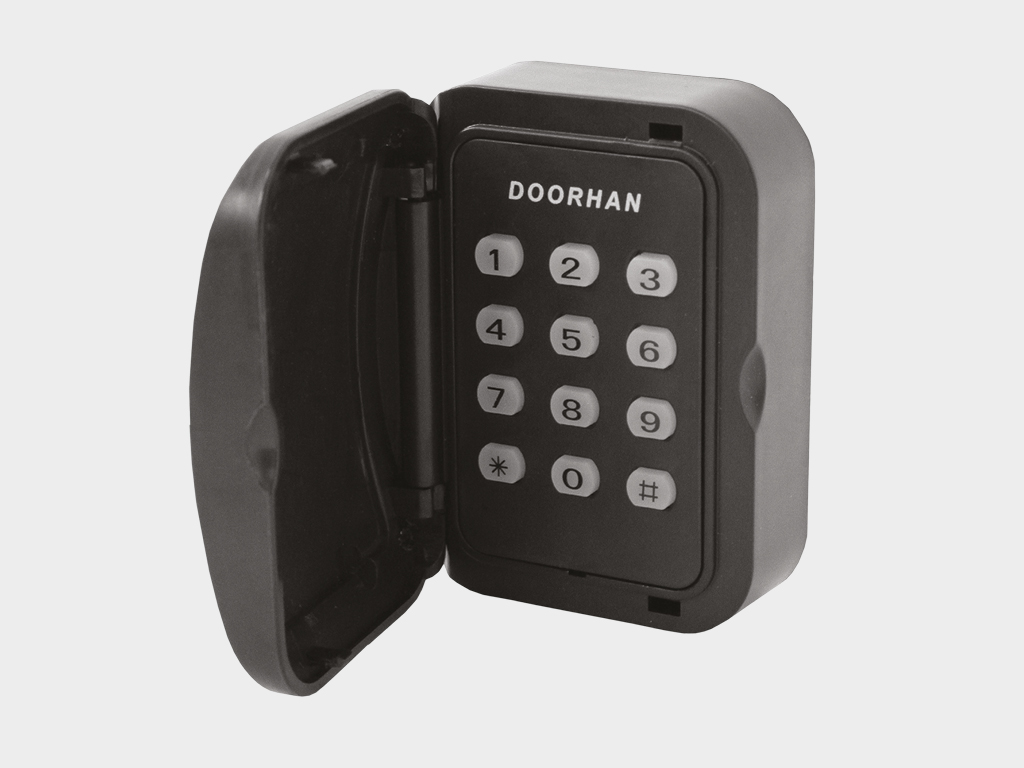

Беспроводная кодовая клавиатура KEYPAD для дистанционного управления автоматическим устройством.

Привод Sliding-800 для откатных ворот 18

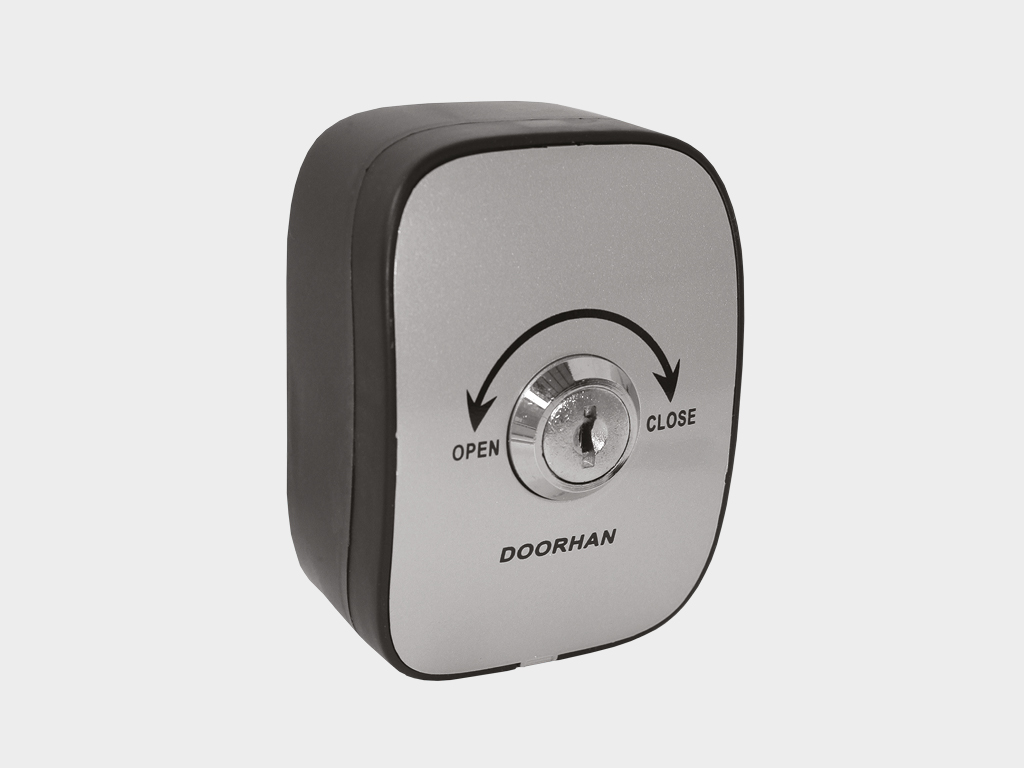

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа.

Привод Sliding-800 для откатных ворот 19

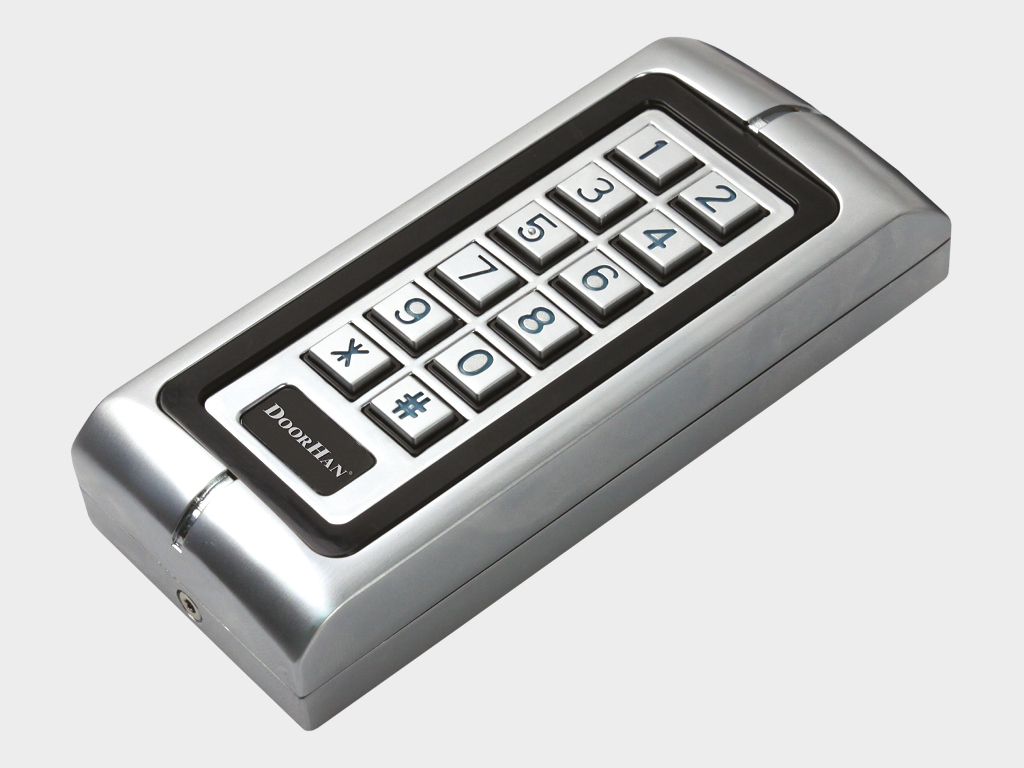

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт.

Привод Sliding-800 для откатных ворот 20

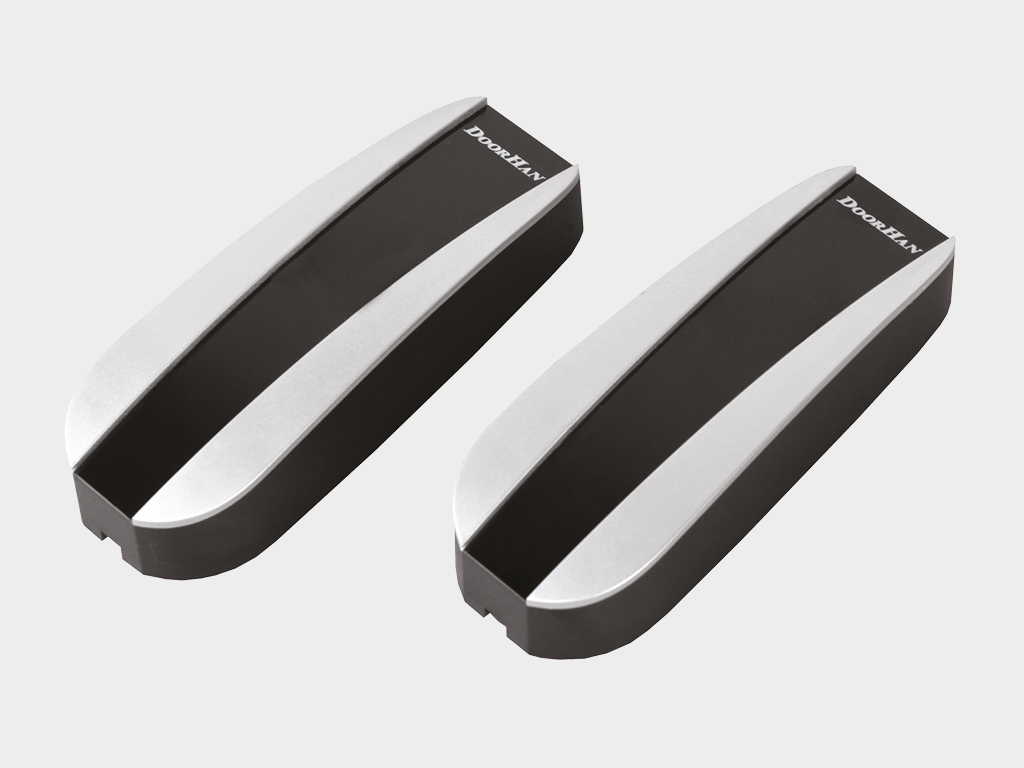

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Привод Sliding-800 для откатных ворот 21

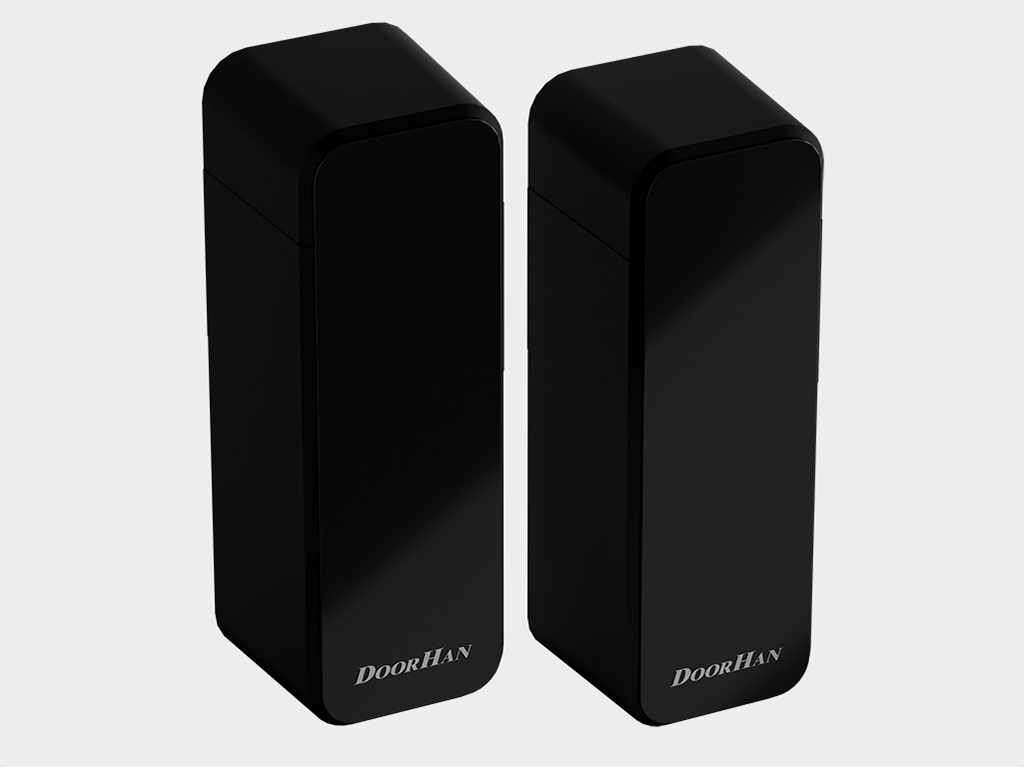

Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов.

Привод Sliding-800 для откатных ворот 22

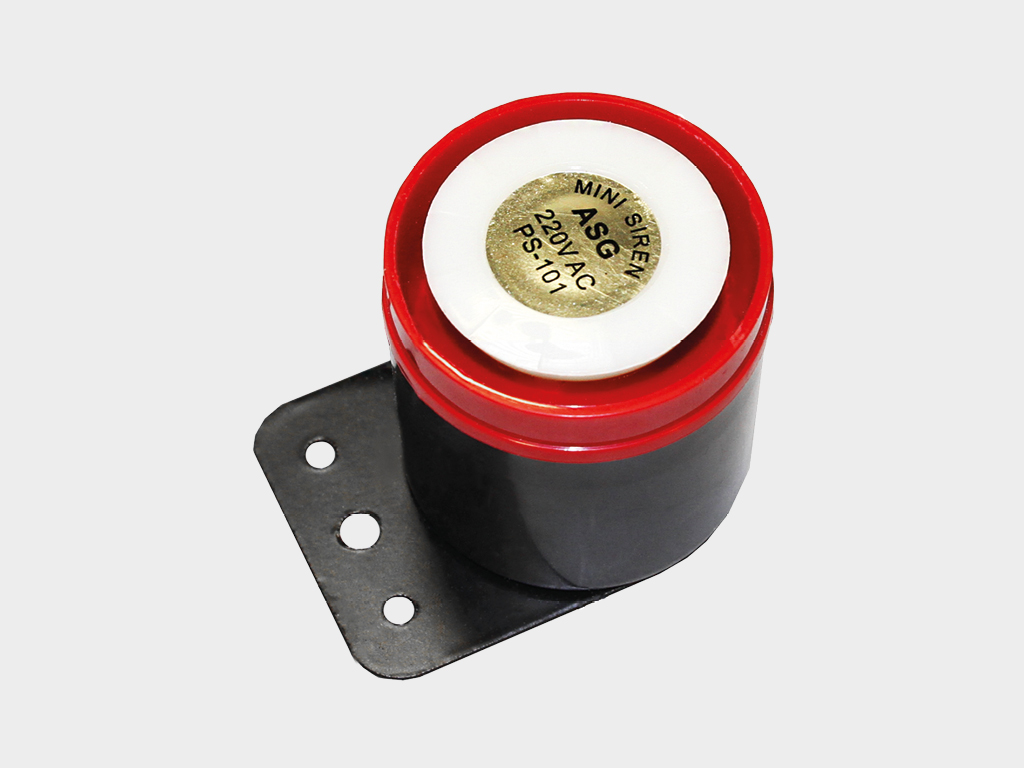

Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума.

Привод Sliding-800 для откатных ворот 23

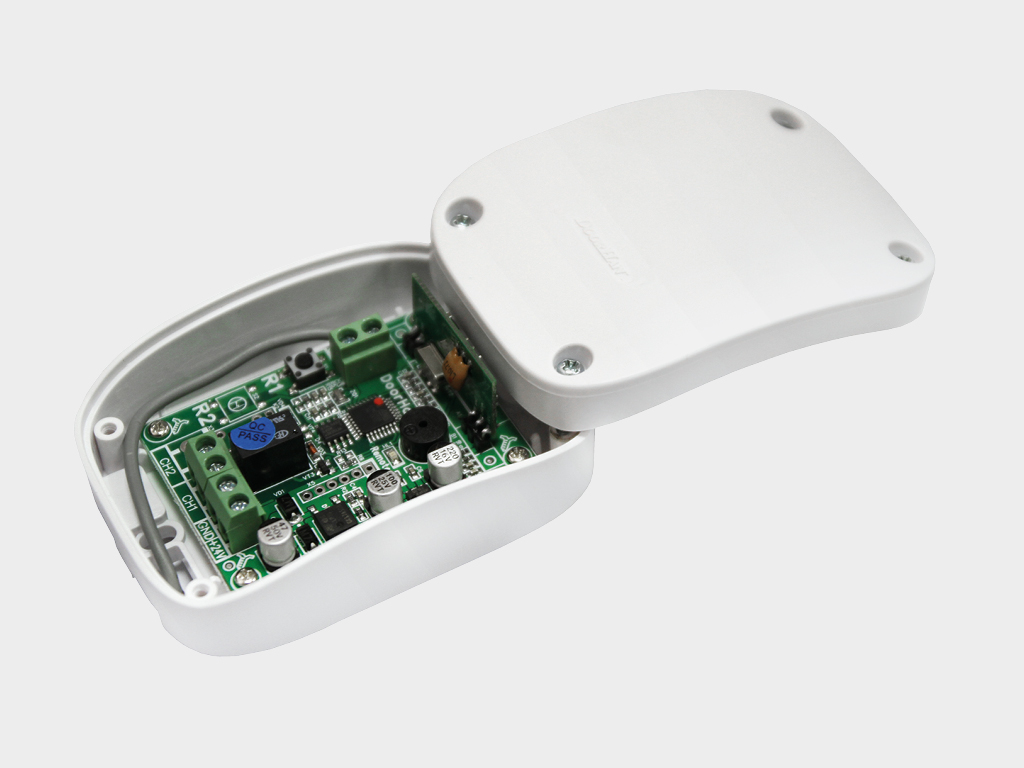

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан.

Привод Sliding-800 для откатных ворот 24

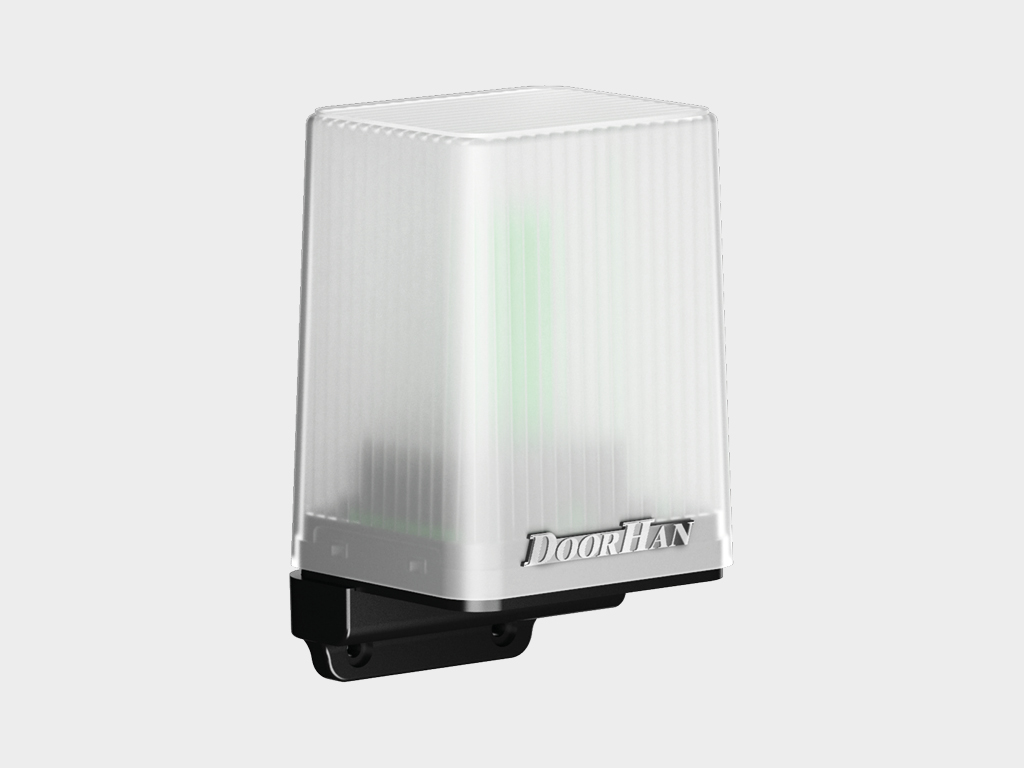

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума.

Привод Sliding-800 для откатных ворот 25

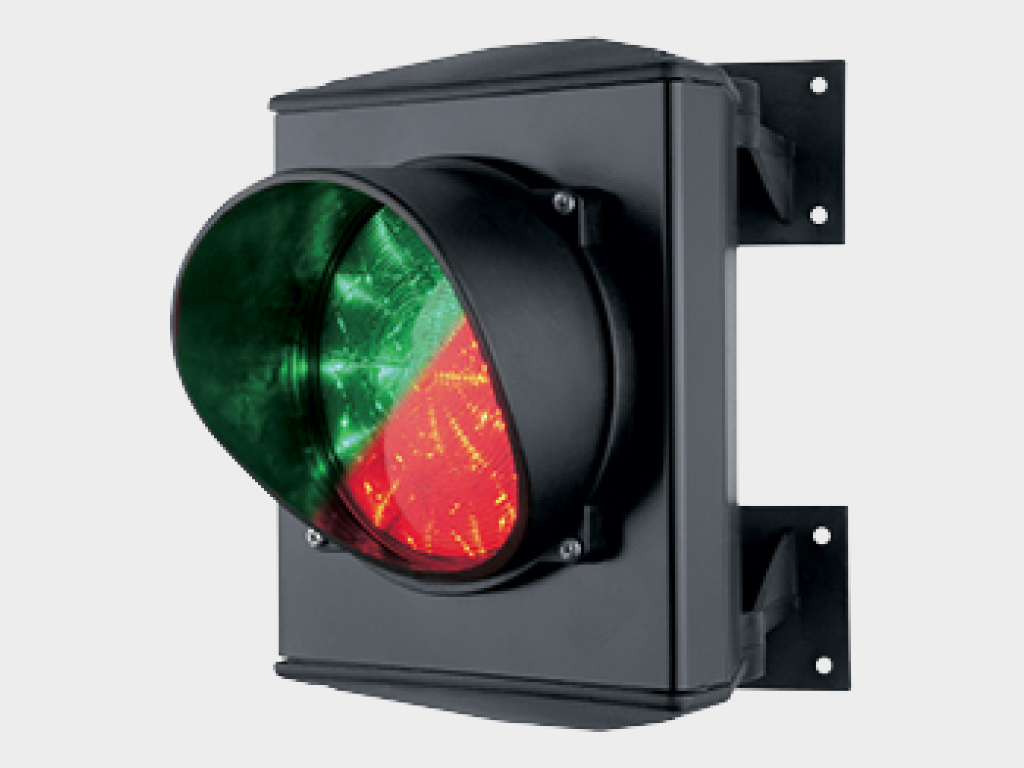

Светофор Traffic-light-LED для обеспечения безопасности движения при использовании автоматических устройств, ограничивающих доступ.

Привод Sliding-800 для откатных ворот 26

Обогреватель Heater предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур

Привод Sliding-800 для откатных ворот 27

Документация

Инструкция Привод откатных ворот Sliding 500-800
Каталог запчастей — Привод откатных ворот Sliding 800
Паспорт — Привод откатных ворот Sliding 800
Сертификат соответствия — Привод откатных ворот Sliding 800
Чертеж — Привод откатных ворот Sliding 800

Условия эксплуатации

Выполняйте все указания инструкции, так как неправильная установка оборудования может привести к серьезным повреждениям.

  • Привод Sliding-500/800 предназначен для автоматизации сдвижных ворот. Используйте привод только по назначению, любое другое использование запрещено.
  • Компания DoorHan не несет ответственности в случае причинения вреда здоровью людей при использовании изделия не по назначению.
  • Перед установкой привода убедитесь в том, что ворота работают плавно.
  • Установка должна производиться согласно стандартам EN 12453 и EN 12445. Для обеспечения необходимого уровня безопасности эти требования должны соблюдаться и в странах, не входящих в ЕС.
  • Проверьте, соответствуют ли ворота стандартам EN 12604 и EN 12605. Для стран, не входящих в ЕС, указанные меры должны соблюдаться для обеспечения нормального уровня безопасности.
  • Механические узлы ворот должны соответствовать условиям стандартов EN 12604 и EN 12605.
  • Перед установкой привода убедитесь, что место установки соответствует по своим климатическим условиям характеристикам привода.
  • Не устанавливайте оборудование в помещениях с наличием быстровоспламеняющихся веществ или иных опасных сред, так как это может привести к взрыву или пожару.
  • В ходе сборки, установки и регулировки привода используйте инструменты, указанные в разделе «Инструменты» данной инструкции.
  • При выполнении операций на высоте используйте устойчивую поддержку.
  • При сверлении отверстий пользуйтесь защитой для рук и лица.
  • Чтобы закрепить изделие, используйте метизы из комплекта привода или другие, соответствующие им.
  • При проведении установки, очистки или технического обслуживания привода необходимо отключить подачу питания.
  • При установке привода на ворота с врезной калиткой необходимо установить дополнительное устройство безопасности, предотвращающее активацию привода при открытой калитке.
  • Используйте дополнительные аксессуары DoorHan, так как аксессуары сторонних производителей могут вывести автоматическую систему из строя.
  • Компания DoorHan не несет ответственности за нестабильную работу автоматической системы при использовании устройств безопасности и аксессуаров, изготовленных другими производителями, без согласования с DoorHan.
  • Не оставляйте электродвигатель в расцепленном состоянии. Это может привести к неуправляемому движению полотна ворот и, как следствие, его поломке.
  • Не используйте привод, если необходим ремонт или регулировка оборудования, поскольку дефекты в монтаже привода или неправильно установленные ворота могут привести к травме.
  • Компания DoorHan не несет ответственности при неправильной установке изделия и в случаях повреждения при эксплуатации.
  • Электропривод не снабжен стационарным шнуром питания, поэтому электропитание сети должно подводиться к автоматической системе через автоматический выключатель с расстоянием между соседними контактами не менее 3 мм. Рекомендуется использование двухполюсного автомата 10 А.
  • Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
  • Не вносите в автоматическую систему изменения, не указанные в данной инструкции.
  • Удалите упаковку изделия и утилизируйте ее. Не оставляйте упаковку в пределах досягаемости детей.
  • Никогда не позволяйте детям играть в зоне движения ворот во время эксплуатации привода. Все дистанционные пульты управления приводом, а также стационарные кнопки управления должны быть полностью недоступны для возможного использования детьми.
  • Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
  • Содержание инструкции не может служить основанием для предъявления любого рода претензий.
  • Компания-производитель сохраняет за собой право вносить изменения в конструкцию и усовершенствовать ее без предварительного уведомления.
