Привод Sliding-500 для откатных ворот

Доставка из Москвы

Привод Sliding-500 предназначен для автоматизации сдвижных ворот без врезной калитки весом до 500 кг.

Он состоит из механического редуктора в густой смазке и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах. К блоку управления подключается внешняя кнопка управления.

Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае отключения питающего напряжения аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную. Купить двигатель для откатных ворот Вы сможете набрав наших менеджеров. Цена привода откатных ворот указана на сайте. Ниже под описанием Вы сможете ознакомится с инструкциями, каталогом запчастей, сертификатами и паспортам изделия.

Детали

20.640
Цена указана с НДС 20%

Описание

Привод Sliding-500 предназначен для автоматизации сдвижных ворот без врезной калитки весом до 500 кг.

Он состоит из механического редуктора в густой смазке и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах. К блоку управления подключается внешняя кнопка управления.

Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае отключения питающего напряжения аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную. Купить двигатель для откатных ворот Вы сможете набрав наших менеджеров. Цена привода откатных ворот указана на сайте. Ниже под описанием Вы сможете ознакомится с инструкциями, каталогом запчастей, сертификатами и паспортам изделия.

Конструкция

Привод откатных ворот Sliding 500 DoorHan

Основные функции

  • Система автоматической остановки быстро и надежно останавливает работу мотора в крайних положениях.
  • Остановка в крайних положениях происходит за счет срабатывания бесконтактных электронных концевых выключателей.
  • В случае отсутствия электроэнергии поворот рычага расцепляет привод, после чего возможно открывание воротс помощью ручной цепи.
  • Возможно управление приводом от стационарной кнопки или пульта ДУ в пошаговом режиме «открыть—стоп—закрыть — стоп».
  • Блок управления расположен внутри корпуса привода вместе с мотор-редуктором. Привод обладает низким уровнем шума и надежно защищен от перегрева. Автоматический привод Sliding-500 создан для работы со сдвижными откатными воротами. Не применяйте его в других целях.
  • Высокая безопасность использования: многофункциональный блок управления дает возможность подключения фотоэлементов на открывание/закрывание ворот и сигнальной лампы
  • Встроенный приемник позволяет прописать до 60 пультов
  • Возможность настройки усилия, автозакрывания и раздельного управления для удобства использования
  • На случай отсутствия электричества в приводе установлен расцепитель, что позволяет открыть ворота вручнуюПривод Sliding-500 для откатных ворот 1

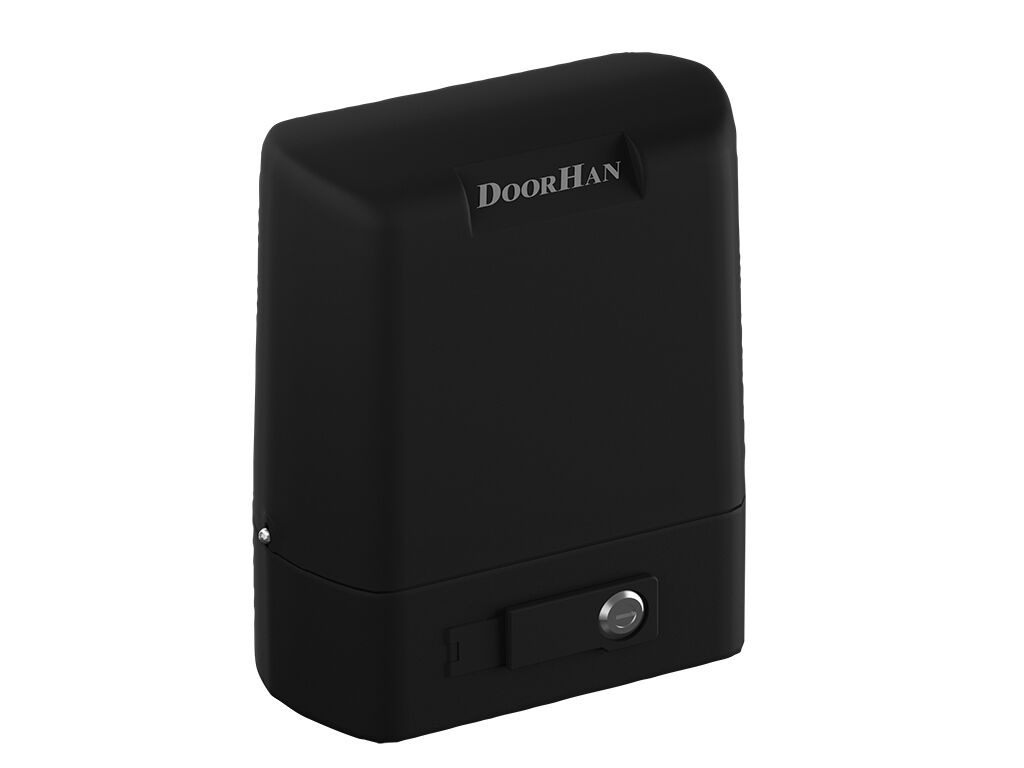

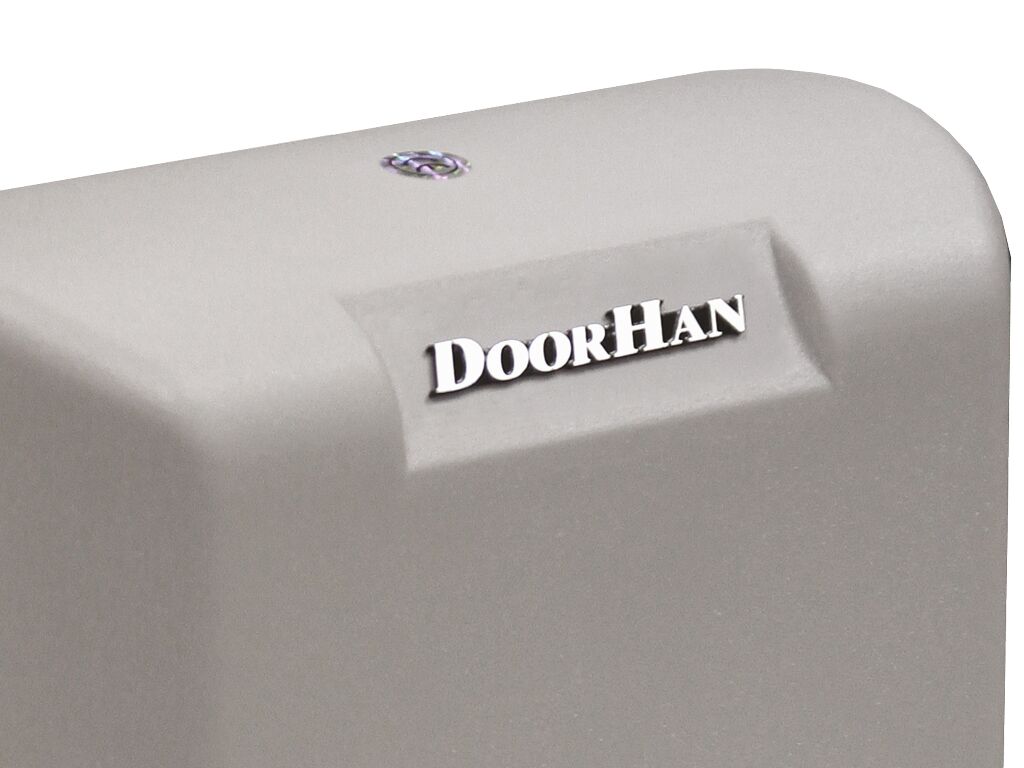

Ударопрочный пластик

Привод Sliding-500 для откатных ворот 2

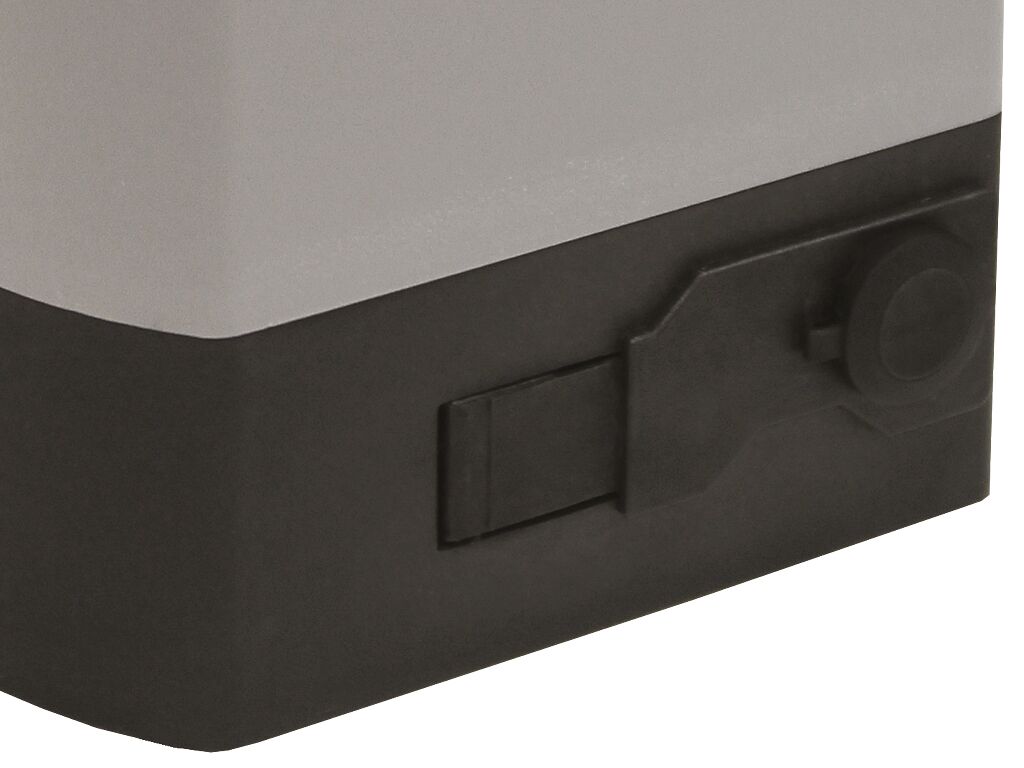

Специальный механизм аварийного расцепления при потере электропитания

Привод Sliding-500 для откатных ворот 3

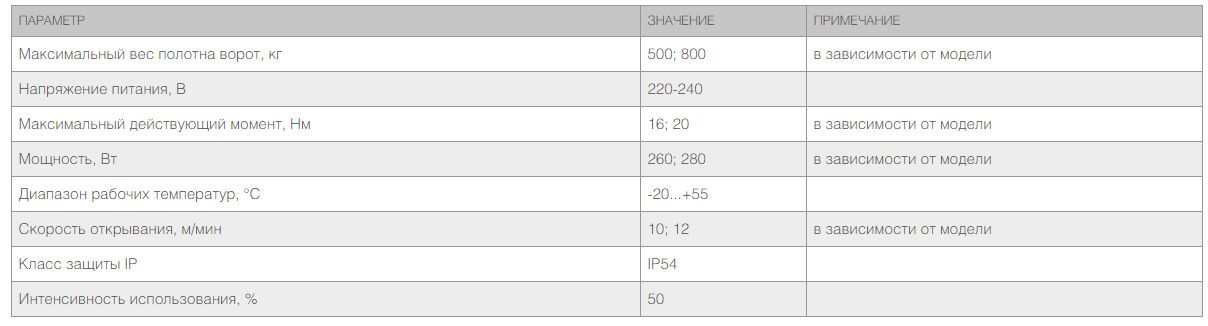

Технические характеристики Sliding 500

Привод Sliding-500 для откатных ворот 4

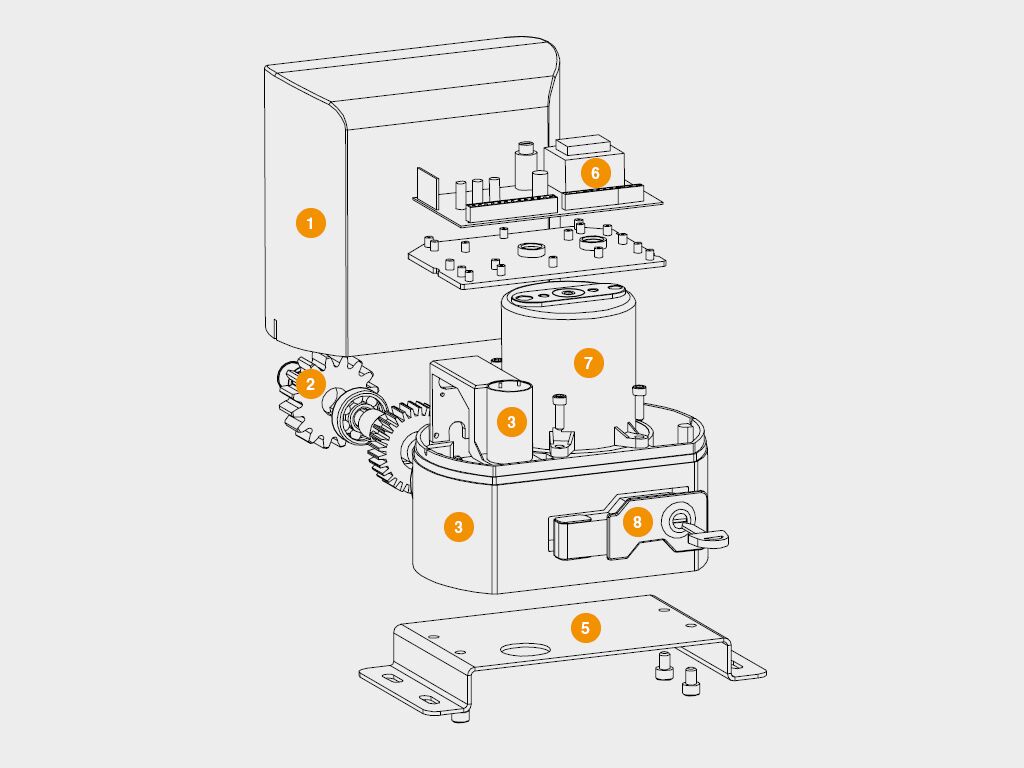

Конструкция откатного привода

Привод Sliding-500 для откатных ворот 5

1. Крышкa корпуса
2. Шестерня
3. Конденсaтор
4. Корпус редукторa
5. Крепление приводa
6. Блок управления
7. Стaтор
8. Расцепитель

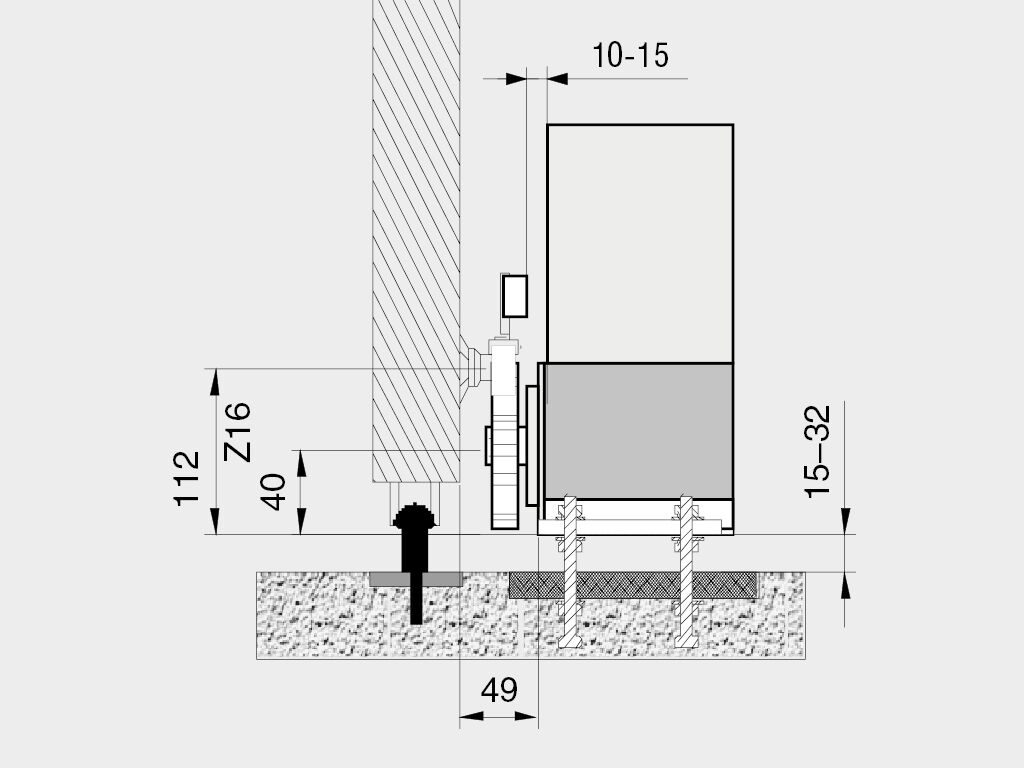

Способ монтажа
Устанавливается на монтажную пластину, которая анкерится в бетонное основание.
Привод Sliding-500 для откатных ворот 6



Видеообзор

Видео

Преимущества

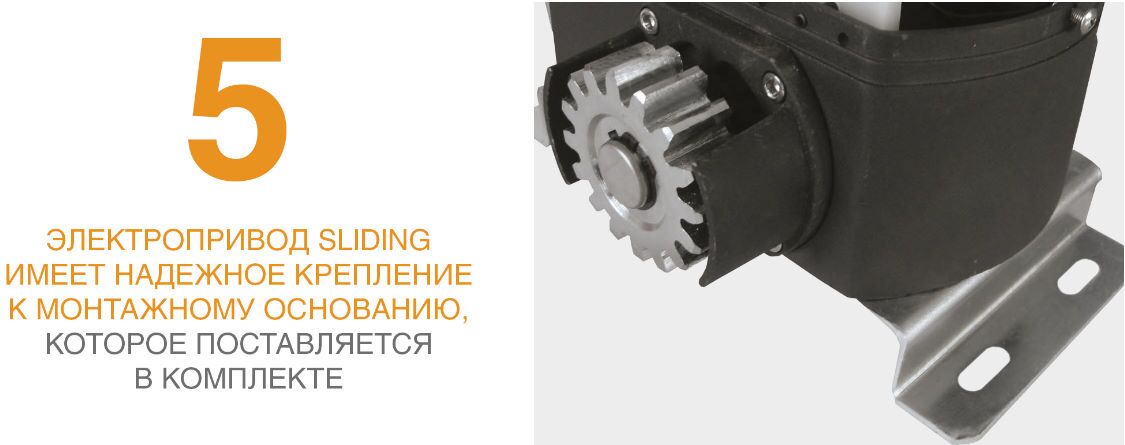

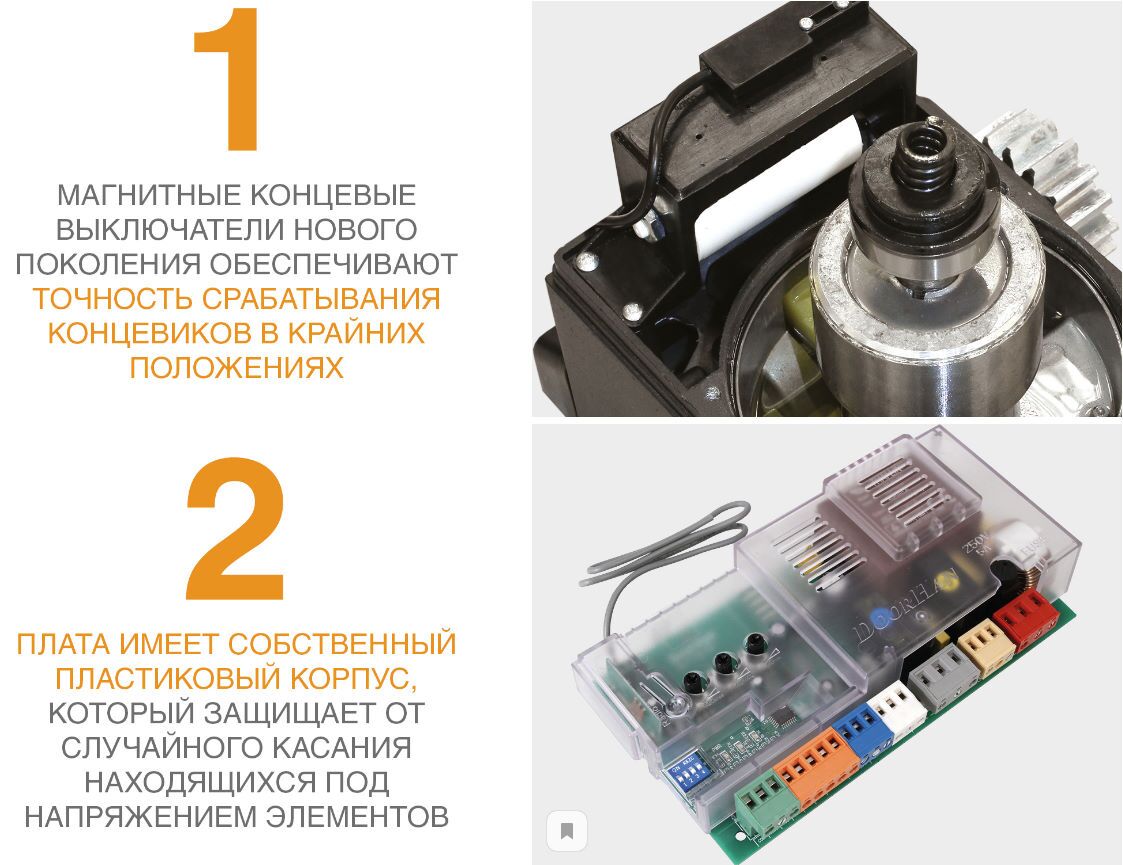

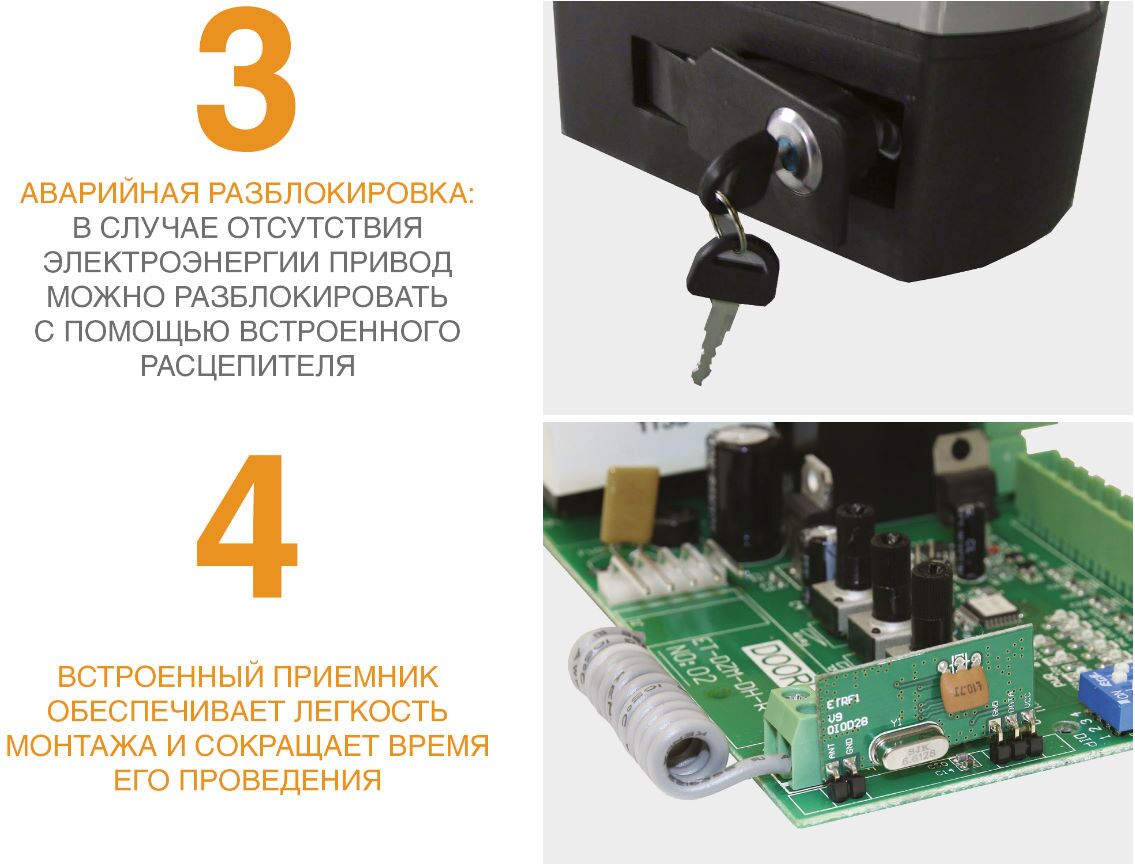

Преимущества откатных приводов DoorHan

Привод Sliding-500 для откатных ворот 7

Привод Sliding-500 для откатных ворот 8

Привод Sliding-500 для откатных ворот 9

Комплектация

Базовая комплектация

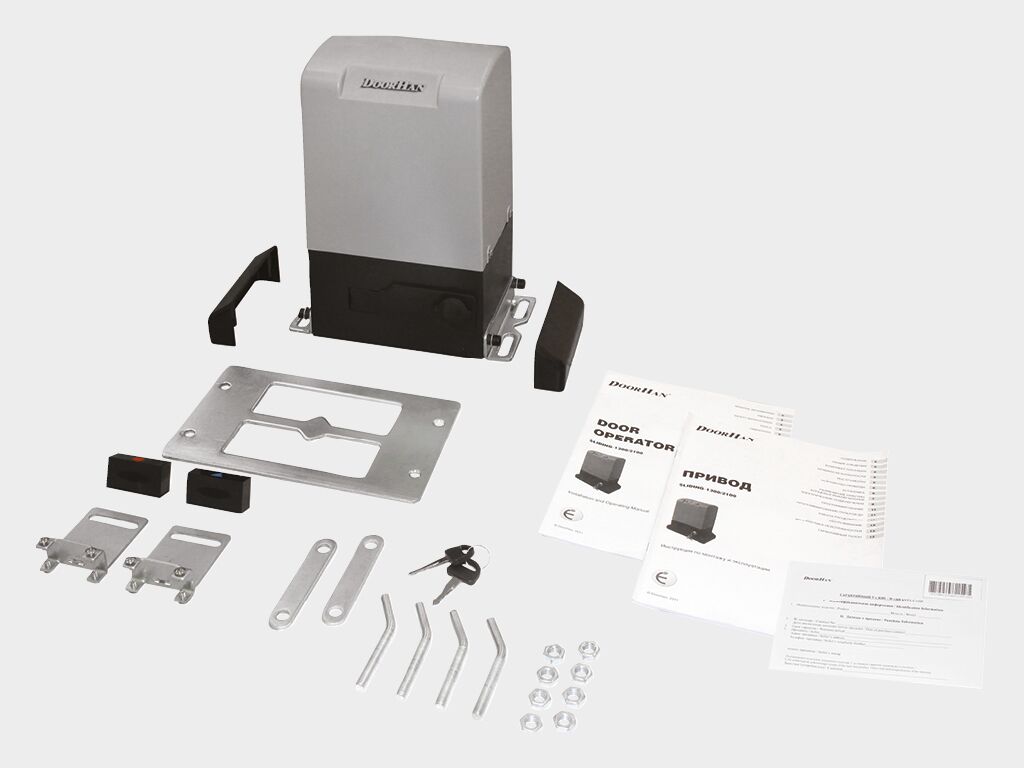

Электропривод, магнитные концевые выключатели, монтажное основание, крепежные элементы, инструкция и паспорт.
Привод Sliding-500 для откатных ворот 10
Дополнительная комплектация

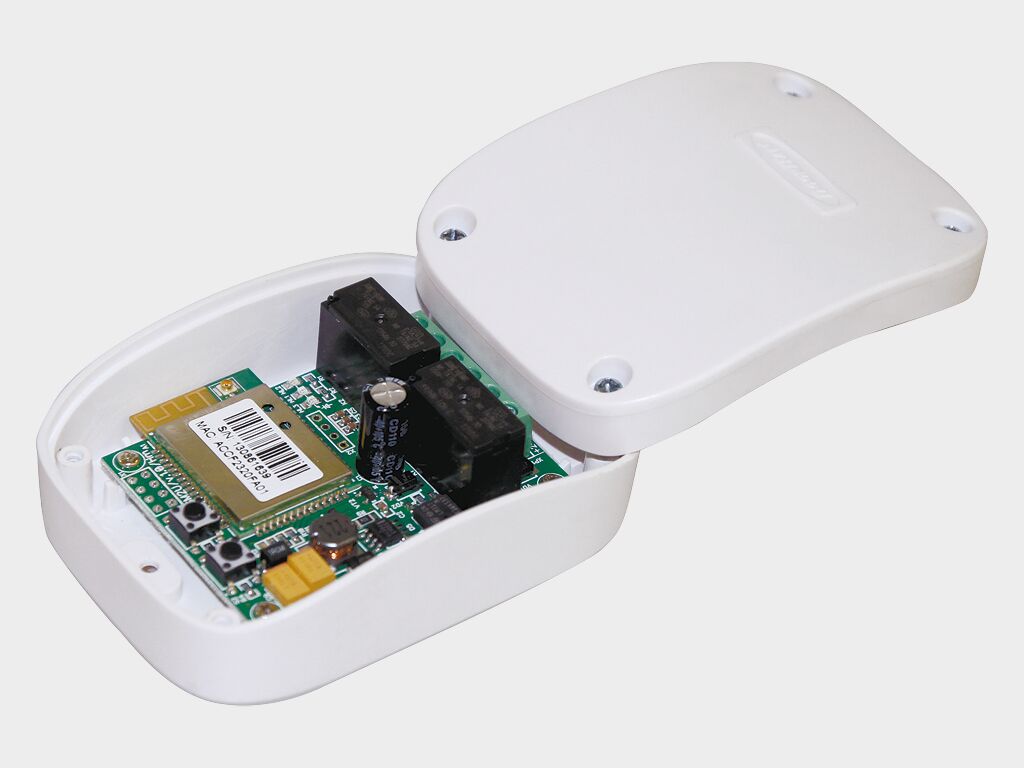

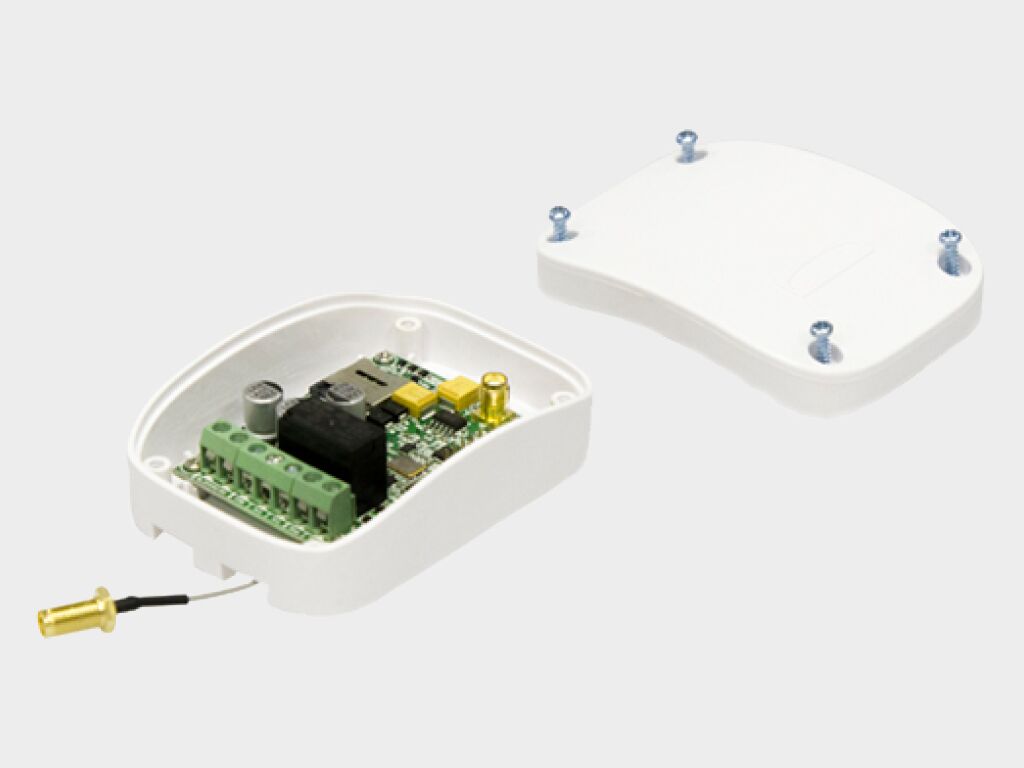

Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах.

Привод Sliding-500 для откатных ворот 11

Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона.

Привод Sliding-500 для откатных ворот 12

Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами.

Привод Sliding-500 для откатных ворот 13

Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-500 для откатных ворот 14

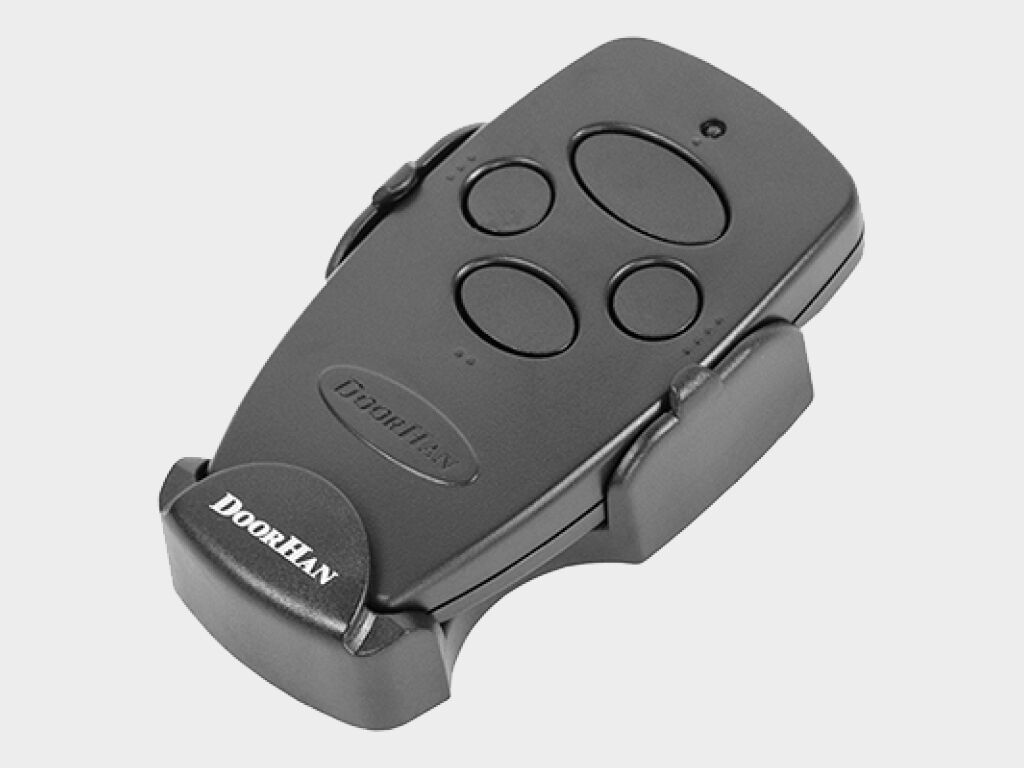

Пульт Doorhan Transmitter 4  для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-500 для откатных ворот 15

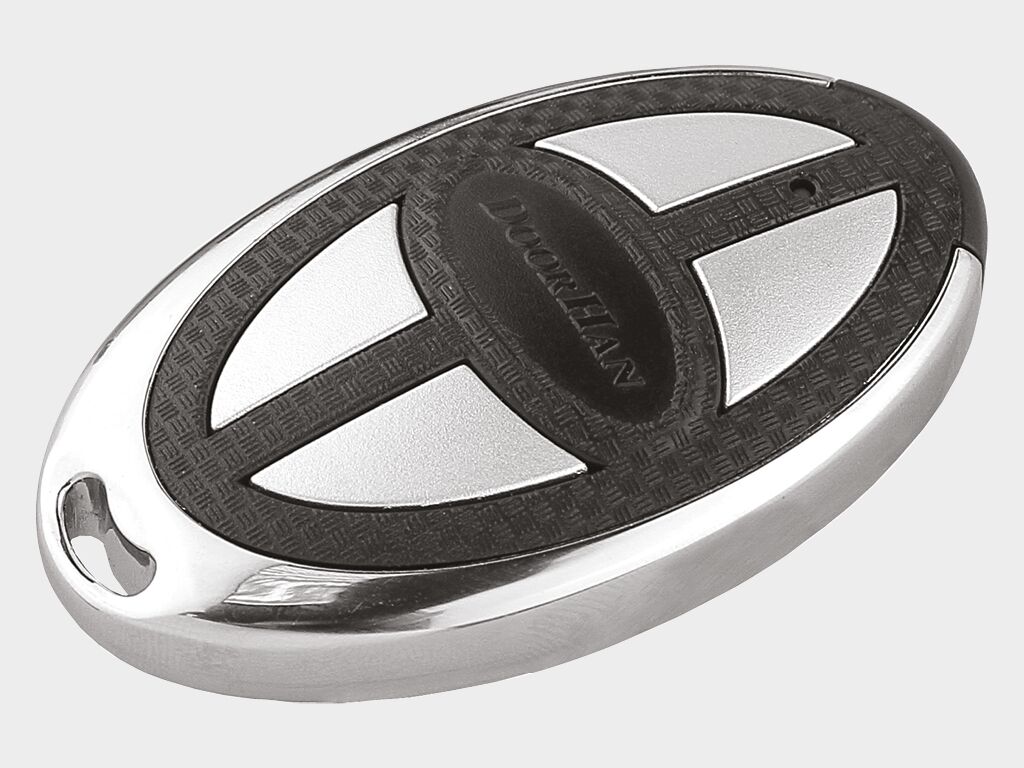

Пульт Doorhan Transmitter Premium в металлическом корпусе  для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-500 для откатных ворот 16

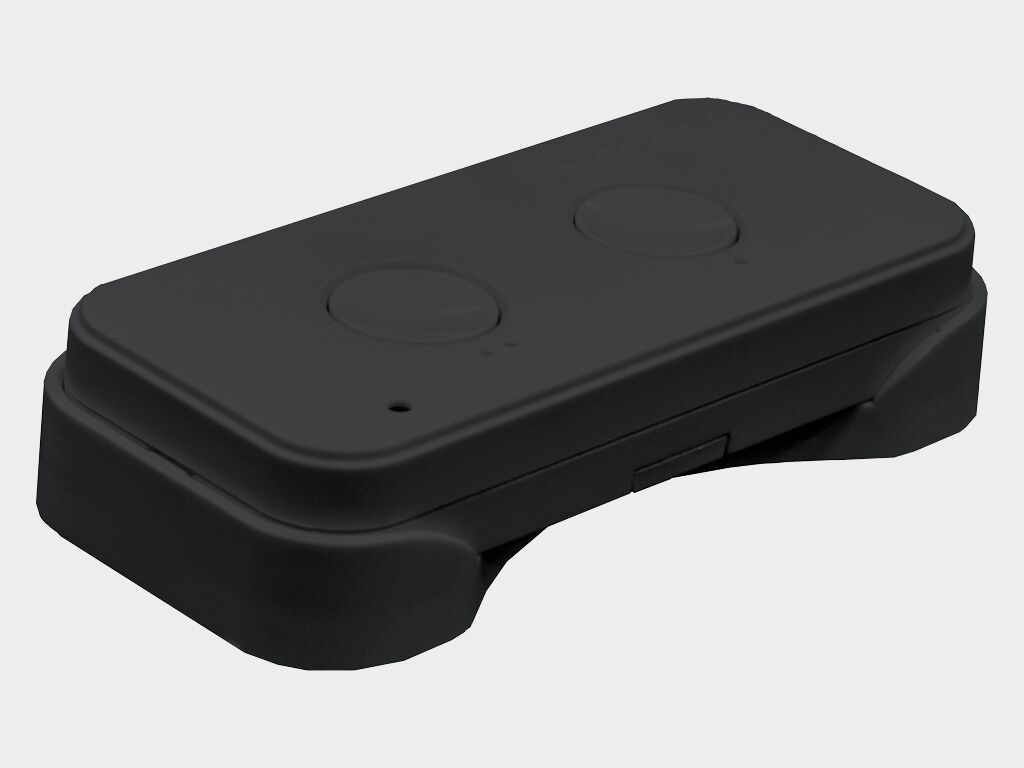

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами.

Привод Sliding-500 для откатных ворот 17

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Привод Sliding-500 для откатных ворот 18

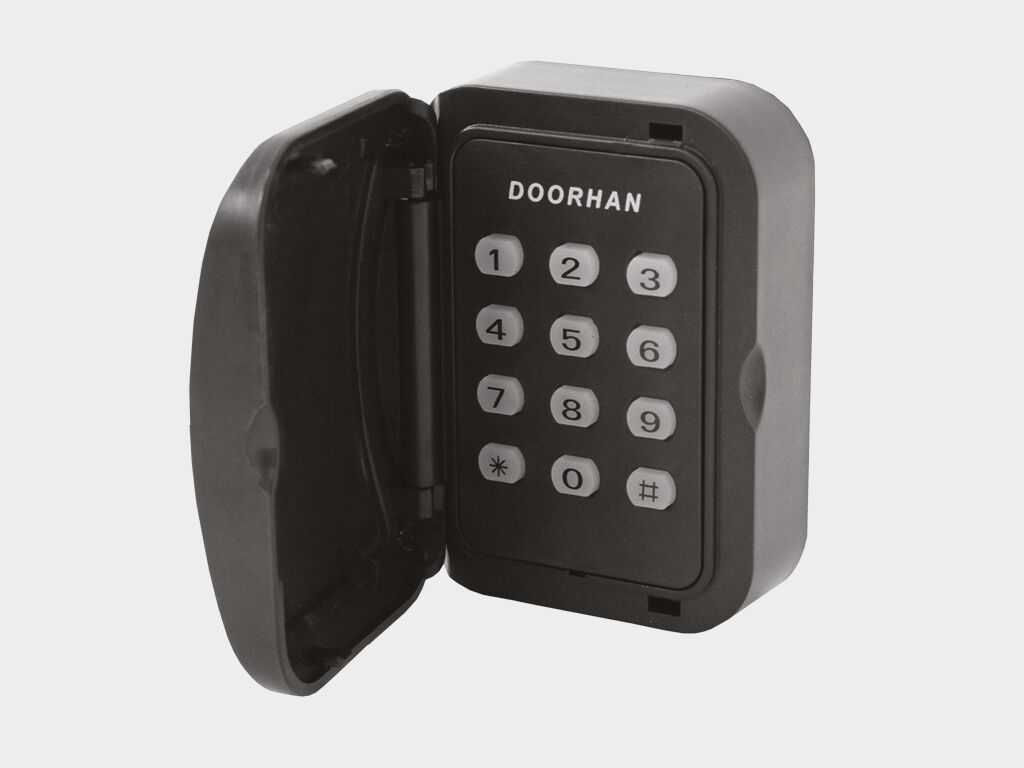

Беспроводная кодовая клавиатура KEYPAD для дистанционного управления  автоматическим устройством.

Привод Sliding-500 для откатных ворот 19

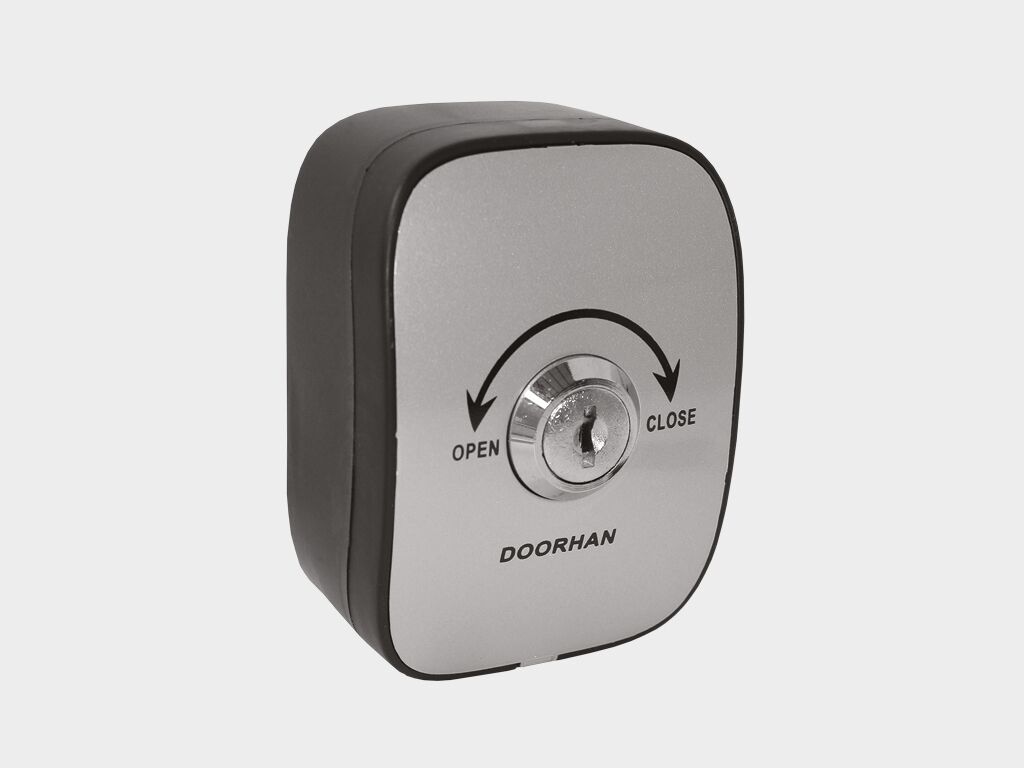

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа.

Привод Sliding-500 для откатных ворот 20

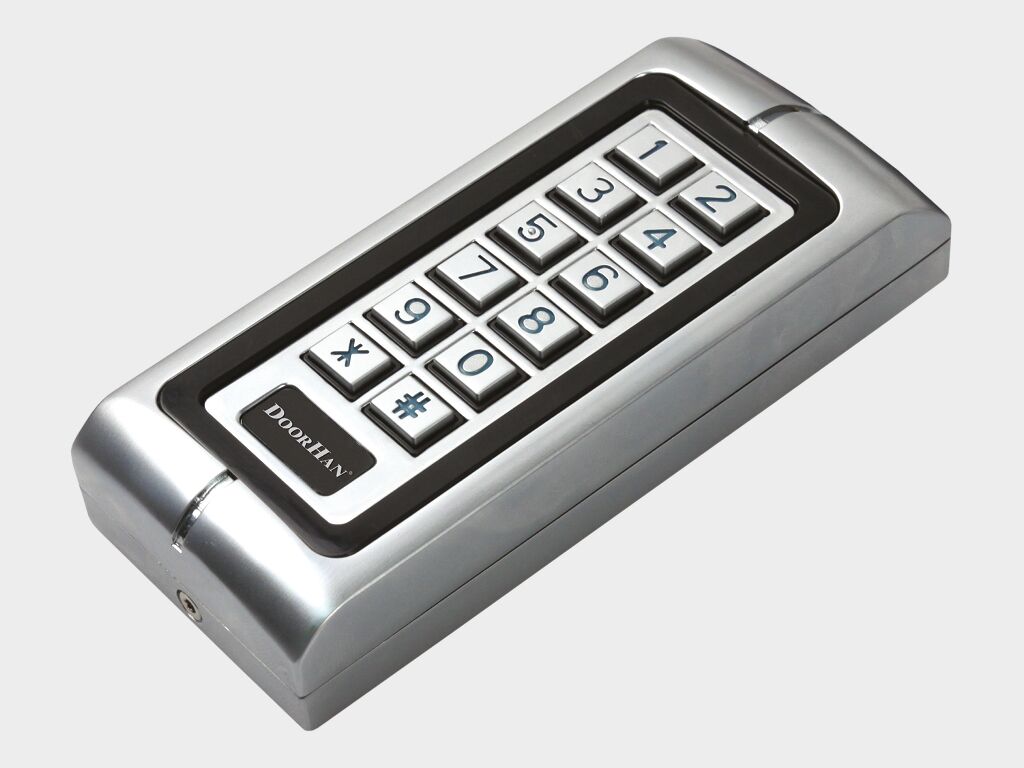

АНтивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт.

Привод Sliding-500 для откатных ворот 21

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Привод Sliding-500 для откатных ворот 22

Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов.

Привод Sliding-500 для откатных ворот 23

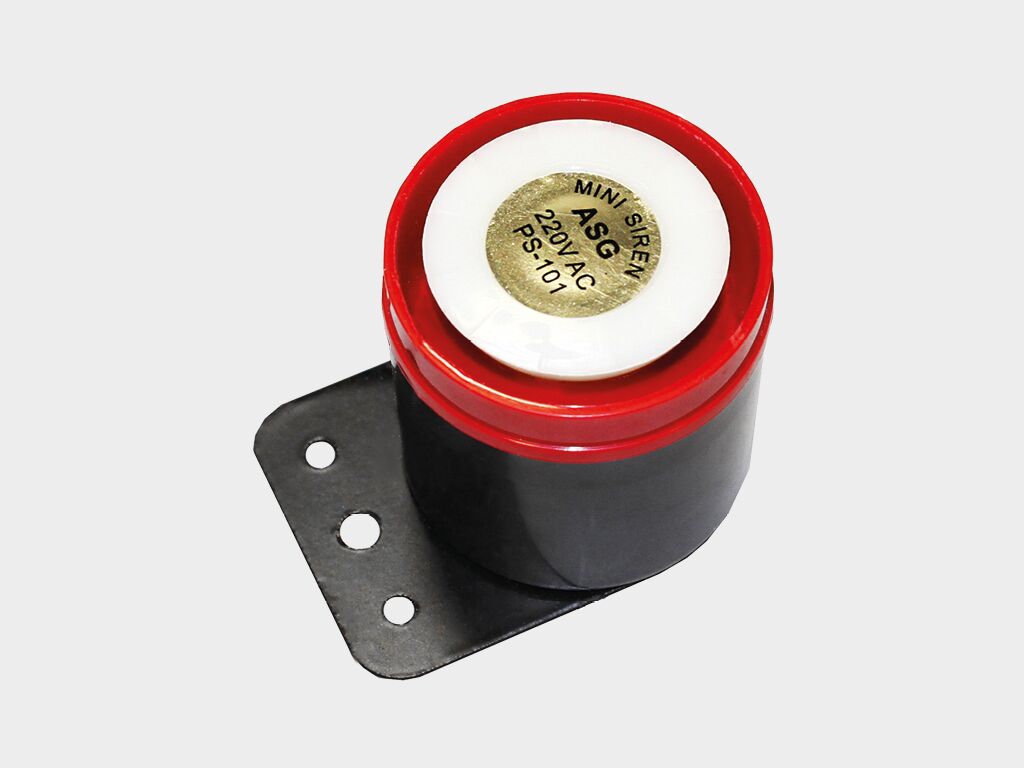

Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума.

Привод Sliding-500 для откатных ворот 24

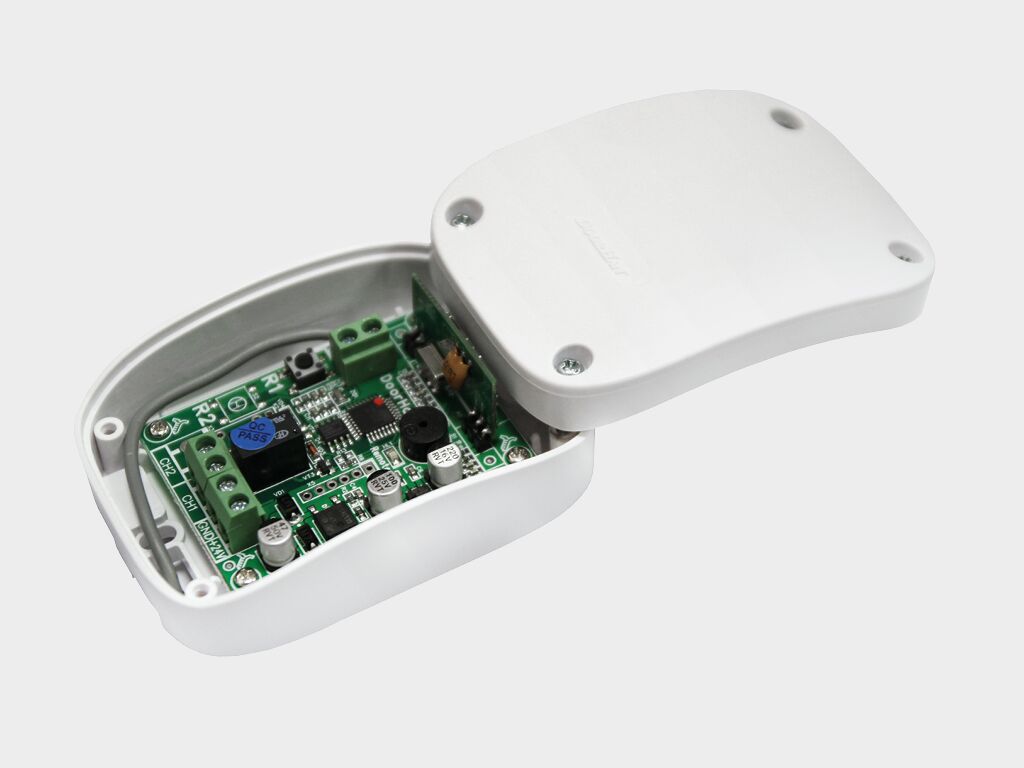

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан.

Привод Sliding-500 для откатных ворот 25

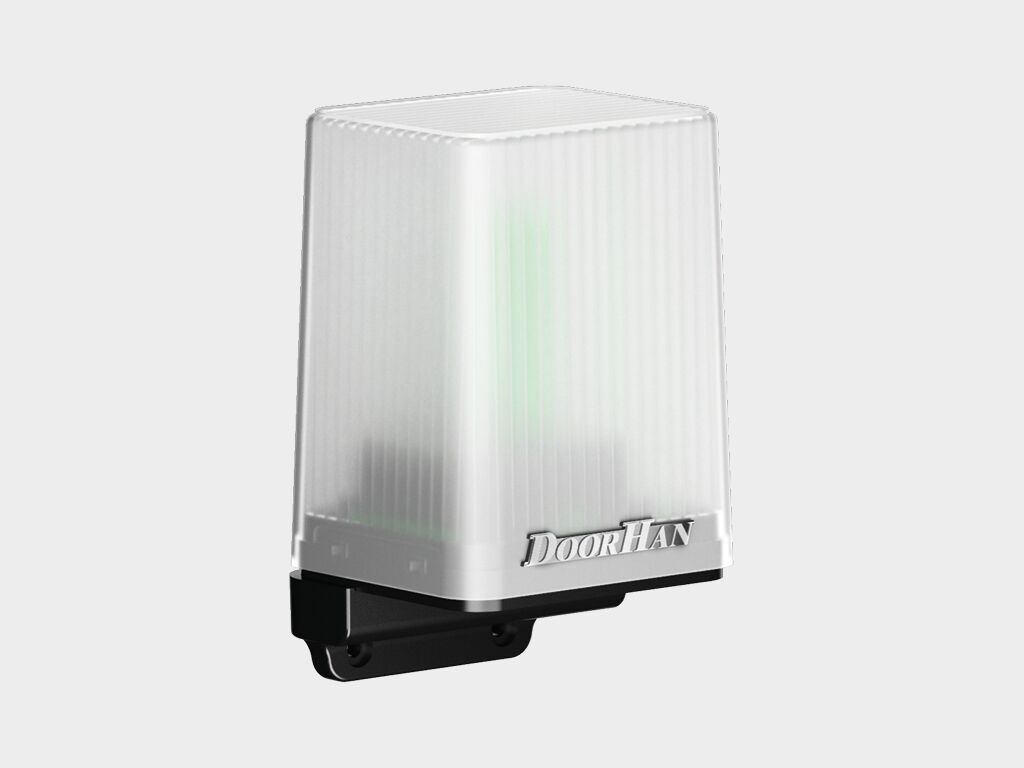

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума.

Привод Sliding-500 для откатных ворот 26

Светофор Traffic-light-LED для обеспечения безопасности движения при использовании автоматических устройств, ограничивающих доступ.

Привод Sliding-500 для откатных ворот 27

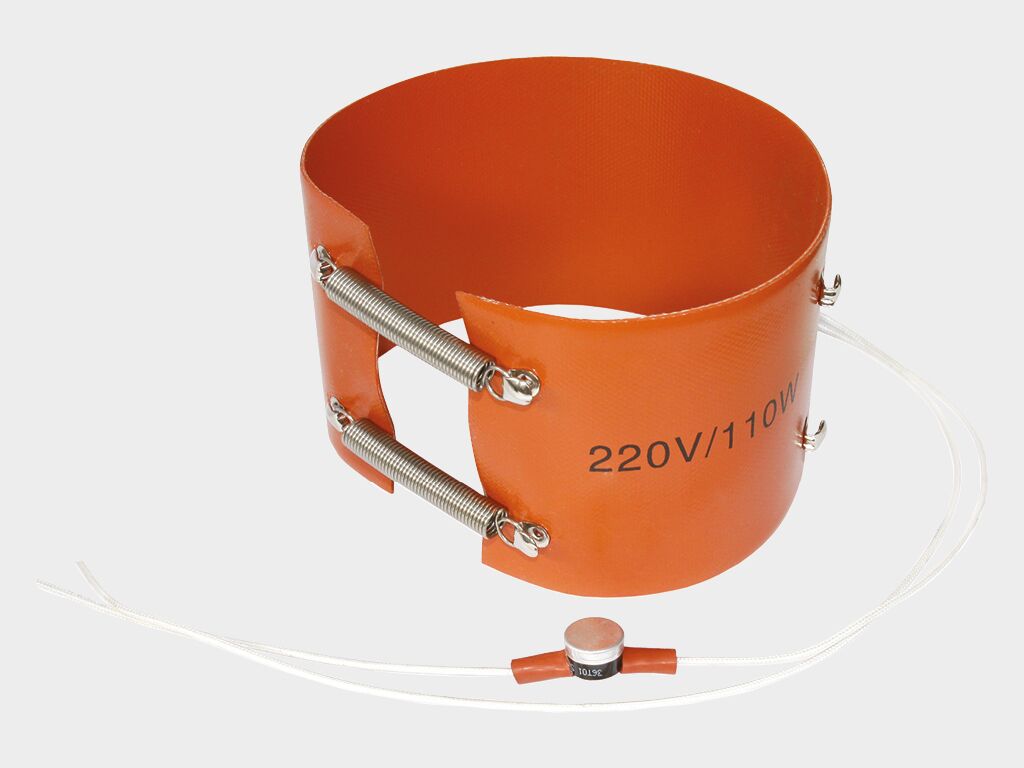

Обогреватель Heater предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур

Привод Sliding-500 для откатных ворот 28

Документация

Условия эксплуатации

Выполняйте все указания инструкции, так как неправильная установка оборудования может привести к серьезным

повреждениям.

  • Привод Sliding-500/800 предназначен для автоматизации сдвижных ворот. Используйте привод только по назначению, любое другое использование запрещено.
  • Компания DoorHan не несет ответственности в случае причинения вреда здоровью людей при использовании изделия не по назначению.
  • Перед установкой привода убедитесь в том, что ворота работают плавно.
  • Установка должна производиться согласно стандартам EN 12453 и EN 12445. Для обеспечения необходимого уровня безопасности эти требования должны соблюдаться и в странах, не входящих в ЕС.
  • Проверьте, соответствуют ли ворота стандартам EN 12604 и EN 12605. Для стран, не входящих в ЕС, указанныемеры должны соблюдаться для обеспечения нормального уровня безопасности.•
  • Механические узлы ворот должны соответствовать условиям стандартов EN 12604 и EN 12605.•
  • Перед установкой привода убедитесь, что место установки соответствует по своим климатическим условиям характеристикам привода.
  • Не устанавливайте оборудование в помещениях с наличием быстровоспламеняющихся веществ или иных опасныхсред, так как это может привести к взрыву или пожару.
  • В ходе сборки, установки и регулировки привода используйте инструменты, указанные в разделе «Инструменты»данной инструкции.
  • При выполнении операций на высоте используйте устойчивую поддержку.
  • При сверлении отверстий пользуйтесь защитой для рук и лица.
  • Чтобы закрепить изделие, используйте метизы из комплекта привода или другие, соответствующие им.
  • При проведении установки, очистки или технического обслуживания привода необходимо отключить подачу питания.
  • При установке привода на ворота с врезной калиткой необходимо установить дополнительное устройство безопасности, предотвращающее активацию привода при открытой калитке.•
  • Используйте дополнительные аксессуары DoorHan, так как аксессуары сторонних производителей могут вывестиавтоматическую систему из строя.•

Компания DoorHan не несет ответственности за нестабильную работу автоматической системы при использовании

устройств безопасности и аксессуаров, изготовленных другими производителями, без согласования с DoorHan.

* поставляется опционально

4

УСТРОЙСТВО ПРИВОДА

3. УСТРОЙСТВО ПРИВОДА

1. Крышка корпуса

2. Шестерня

3. Конденсатор

4. Корпус редуктора

5. Крепление привода

6. Блок управления

7. Статор

8. Расцепитель

  • Не оставляйте электродвигатель в расцепленном состоянии. Это может привести к неуправляемому движению полотна ворот и, как следствие, его поломке.
  • Не используйте привод, если необходим ремонт или регулировка оборудования, поскольку дефекты в монтаже привода или неправильно установленные ворота могут привести к травме.
  • Компания DoorHan не несет ответственности при неправильной установке изделия и в случаях повреждения при эксплуатации.
  • Электропривод не снабжен стационарным шнуром питания, поэтому электропитание сети должно подводиться к автоматической системе через автоматический выключатель с расстоянием между соседними контактами не менее 3 мм. Рекомендуется использование двухполюсного автомата 10 А.
  • Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
  • Не вносите в автоматическую систему изменения, не указанные в данной инструкции.
  • Удалите упаковку изделия и утилизируйте ее. Не оставляйте упаковку в пределах досягаемости детей.
  • Никогда не позволяйте детям играть в зоне движения ворот во время эксплуатации привода. Все дистанционные пульты управления приводом, а также стационарные кнопки управления должны быть полностью недоступны для возможного использования детьми.
  • Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
  • Содержание инструкции не может служить основанием для предъявления любого рода претензий.
  • Компания-производитель сохраняет за собой право вносить изменения в конструкцию и усовершенствовать ее безпредварительного уведомления.
