Привод Sliding-1300 Pro для откатных ворот

Доставка из Москвы

Привод Sliding-1300PRO предназначен для автоматизации откатных ворот без врезной калитки весом до 1 300 кг. Привод сдвижных ворот состоит из механического редуктора в масляной ванне и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах. К блоку управления подключается внешняя кнопка управления. Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае отключения питающего напряжения, аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную. Купить двигатель для откатных ворот Вы сможете набрав наших менеджеров. Цена привода откатных ворот указана на сайте. Ниже под описанием Вы сможете ознакомится с инструкциями, каталогом запчастей, сертификатами и паспортам изделия.

Детали

23.632
Цена указана с НДС 20%

Описание

Привод Sliding-1300PRO предназначен для автоматизации откатных ворот без врезной калитки весом до 1 300 кг. Привод сдвижных ворот состоит из механического редуктора в масляной ванне и электродвигателя со встроенным блоком управления. Редуктор и двигатель выполнены в едином корпусе. Вращательное движение выходной звездочки преобразуется в поступательное движение ворот с помощью зубчатой рейки, закрепленной на воротах. К блоку управления подключается внешняя кнопка управления. Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. В случае отключения питающего напряжения, аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную. Купить двигатель для откатных ворот Вы сможете набрав наших менеджеров. Цена привода откатных ворот указана на сайте. Ниже под описанием Вы сможете ознакомится с инструкциями, каталогом запчастей, сертификатами и паспортам изделия.

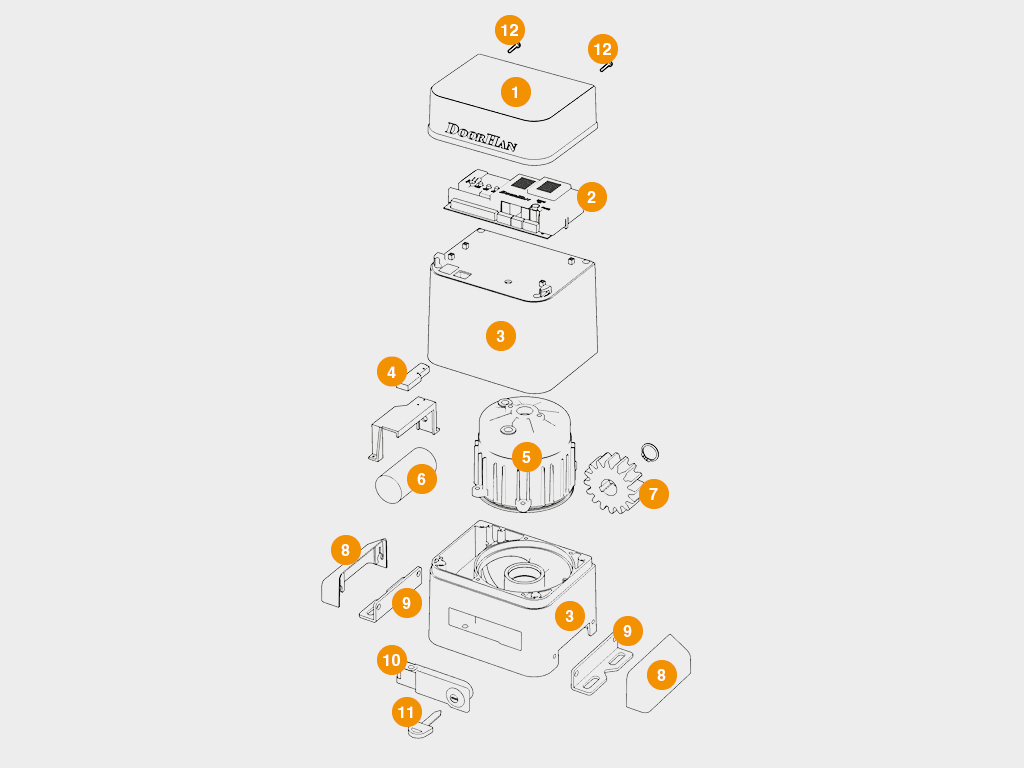

Конструкция

Привод Sliding-1300 Pro для откатных ворот 1

  1. Крышка корпуса
  2. Плата управления
  3. Корпус редуктора
  4. Считыватель концевых выключателей
  5. Статор
  6. Конденсатор
  7. Шестерня
  8. Крышка крепления
  9. Крепление привода
  10. Расцепитель
  11. Ключ расцепителя
  12. Винт крепления крышки корпуса

Способы монтажа

Устанавливается на монтажную пластину, которая анкерится в бетонное основание.

Привод Sliding-1300 Pro для откатных ворот 2

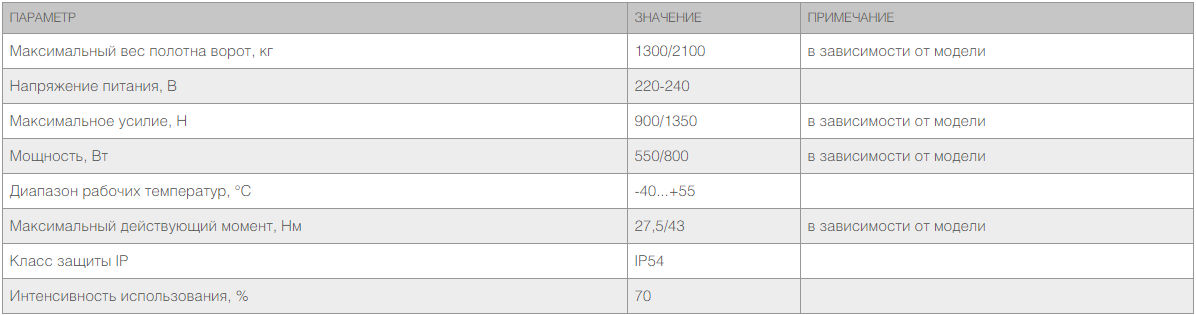

Технические характеристики Sliding 1300

Привод Sliding-1300 Pro для откатных ворот 3

Видеообзор

Преимущества

Преимущества откатных приводов DoorHan

Привод Sliding-1300 Pro для откатных ворот 4
Привод Sliding-1300 Pro для откатных ворот 5
Привод Sliding-1300 Pro для откатных ворот 6

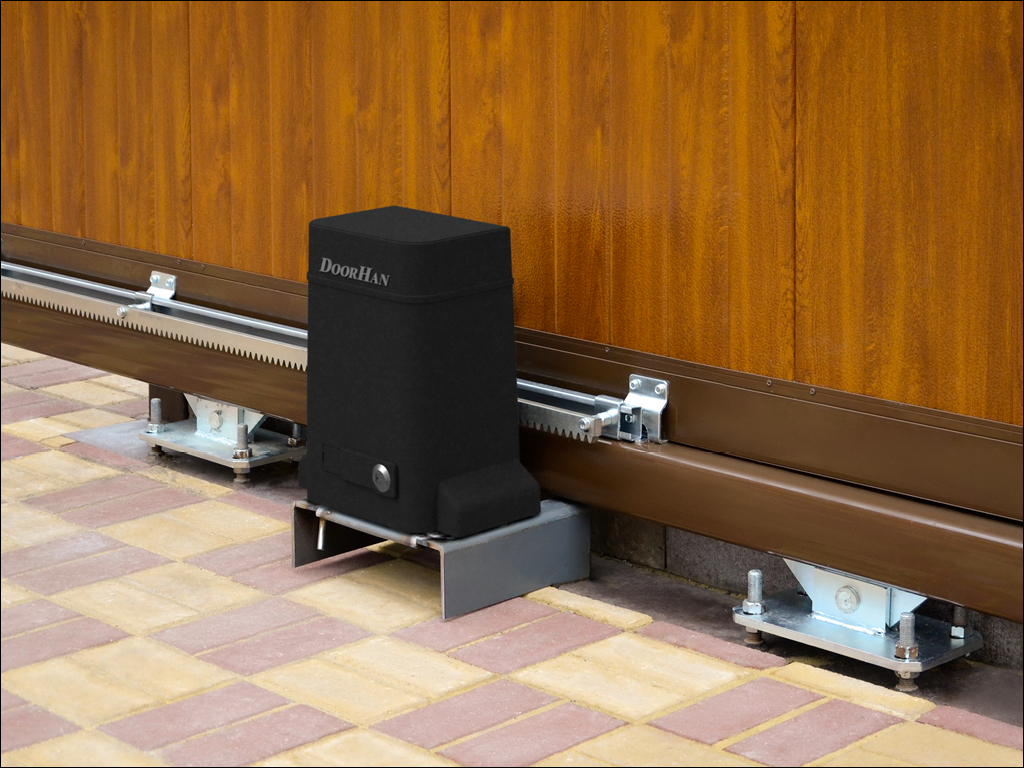

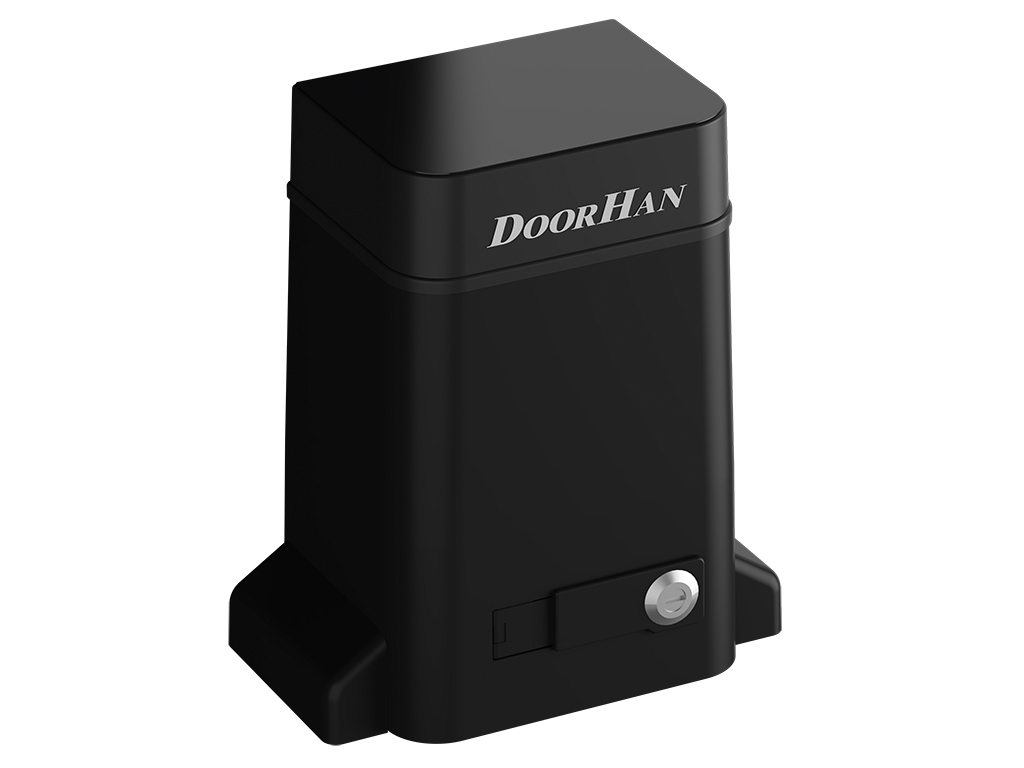

Внешний вид

Привод Sliding-1300 Pro для откатных ворот 7
Привод Sliding-1300 Pro для откатных ворот 8

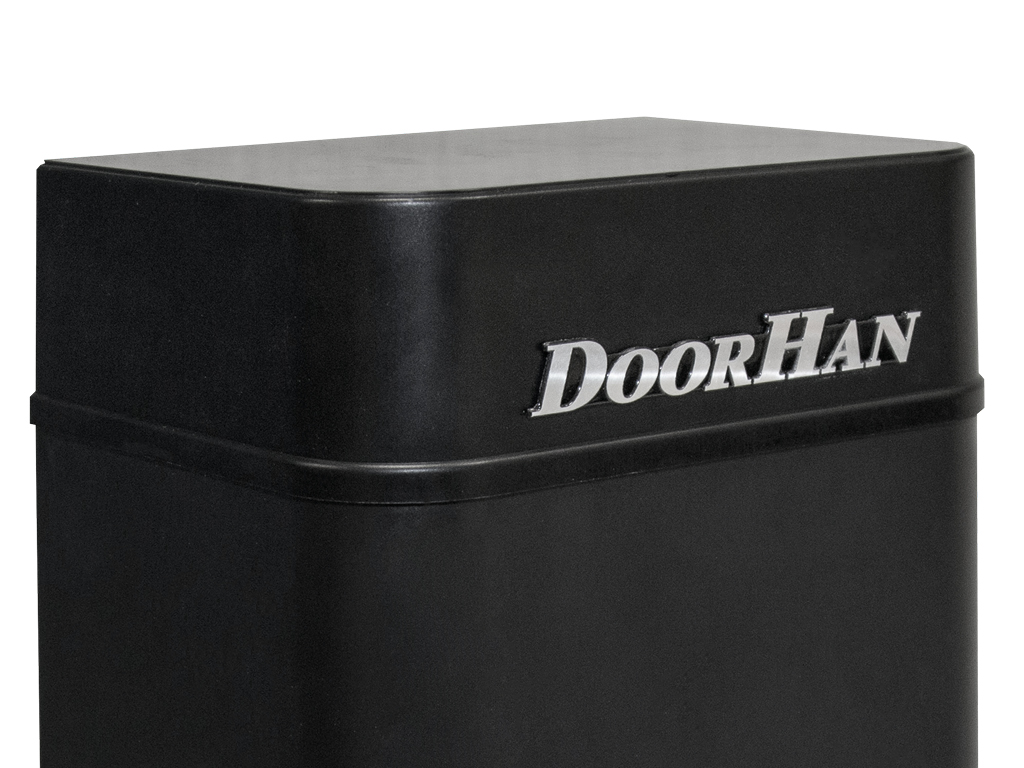

Эргономичный раздельный корпус

Привод Sliding-1300 Pro для откатных ворот 9

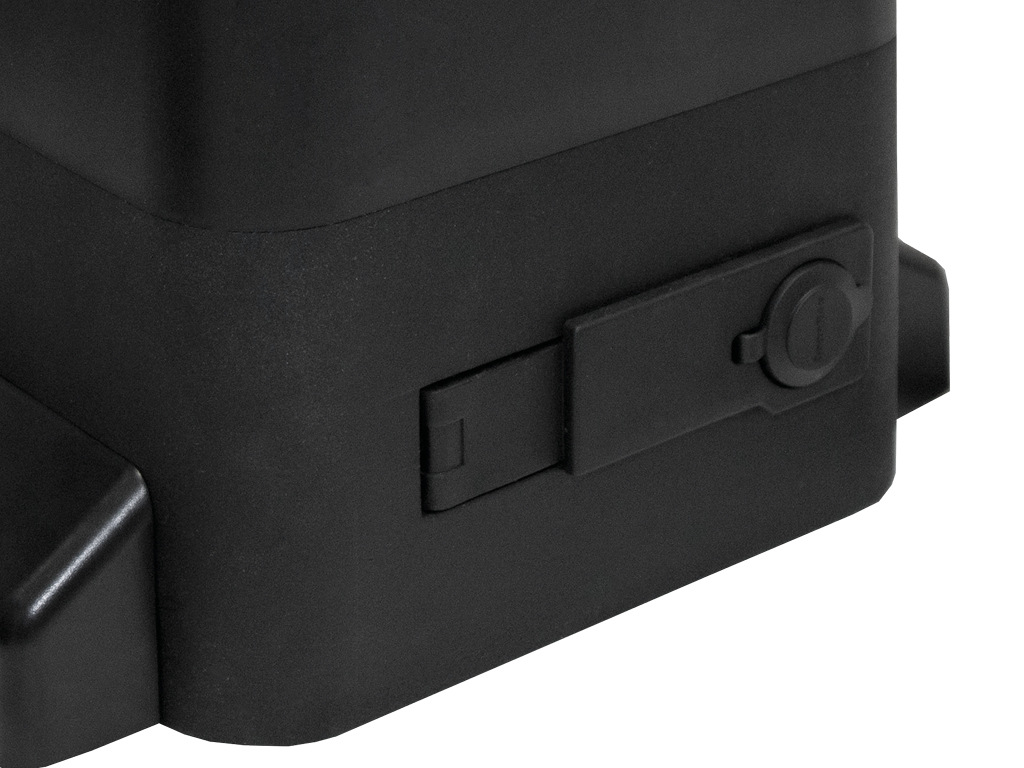

Специальный механизм расцепления

Привод Sliding-1300 Pro для откатных ворот 10

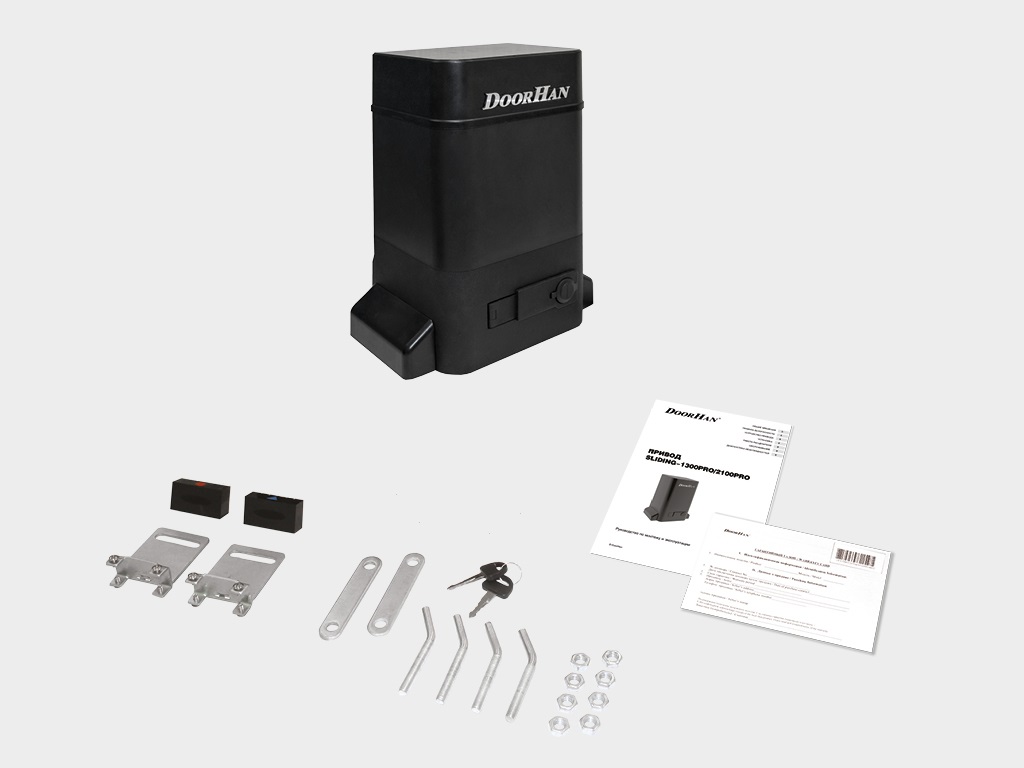

Комплектация

Базовая комплектация

Электропривод, магнитные концевые выключатели, монтажное основание, крепежные элементы, инструкция и паспорт.

Привод Sliding-1300 Pro для откатных ворот 11

Дополнительная комплектация

Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах.

Привод Sliding-1300 Pro для откатных ворот 12

Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона.

Привод Sliding-1300 Pro для откатных ворот 13

Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами.

Привод Sliding-1300 Pro для откатных ворот 14

Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-1300 Pro для откатных ворот 15

Пульт Doorhan Transmitter 4 для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-1300 Pro для откатных ворот 16

Пульт Doorhan Transmitter Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами.

Привод Sliding-1300 Pro для откатных ворот 17

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами.

Привод Sliding-1300 Pro для откатных ворот 18

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Привод Sliding-1300 Pro для откатных ворот 19

Беспроводная кодовая клавиатура KEYPAD для дистанционного управления автоматическим устройством.

Привод Sliding-1300 Pro для откатных ворот 20

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа.

Привод Sliding-1300 Pro для откатных ворот 21

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт.

Привод Sliding-1300 Pro для откатных ворот 22

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Привод Sliding-1300 Pro для откатных ворот 23

Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов.

Привод Sliding-1300 Pro для откатных ворот 24

Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума.

Привод Sliding-1300 Pro для откатных ворот 25

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан.

Привод Sliding-1300 Pro для откатных ворот 26

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума.

Привод Sliding-1300 Pro для откатных ворот 27

Светофор Traffic-light-LED для обеспечения безопасности движения при использовании автоматических устройств, ограничивающих доступ.

Привод Sliding-1300 Pro для откатных ворот 28

Обогреватель Heater предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур

Привод Sliding-1300 Pro для откатных ворот 29

Документация

Сертификат соответствия
Инструкция — Привод Sliding-1300 Pro
Паспорт — Привод Sliding-1300 Pro
Чертеж — Привод Sliding-1300 Pro

Условия эксплуатации

Выполняйте все указания инструкции, так как неправильная установка оборудования может привести к серьезным повреждениям.

  • Привод Sliding-500/800 предназначен для автоматизации сдвижных ворот. Используйте привод только по назначению, любое другое использование запрещено.
  • Компания DoorHan не несет ответственности в случае причинения вреда здоровью людей при использовании изделия не по назначению.
  • Перед установкой привода убедитесь в том, что ворота работают плавно.
  • Установка должна производиться согласно стандартам EN 12453 и EN 12445. Для обеспечения необходимого уровня безопасности эти требования должны соблюдаться и в странах, не входящих в ЕС.
  • Проверьте, соответствуют ли ворота стандартам EN 12604 и EN 12605. Для стран, не входящих в ЕС, указанные меры должны соблюдаться для обеспечения нормального уровня безопасности.
  • Механические узлы ворот должны соответствовать условиям стандартов EN 12604 и EN 12605.
  • Перед установкой привода убедитесь, что место установки соответствует по своим климатическим условиям характеристикам привода.
  • Не устанавливайте оборудование в помещениях с наличием быстровоспламеняющихся веществ или иных опасных сред, так как это может привести к взрыву или пожару.
  • В ходе сборки, установки и регулировки привода используйте инструменты, указанные в разделе «Инструменты» данной инструкции.
  • При выполнении операций на высоте используйте устойчивую поддержку.
  • При сверлении отверстий пользуйтесь защитой для рук и лица.
  • Чтобы закрепить изделие, используйте метизы из комплекта привода или другие, соответствующие им.
  • При проведении установки, очистки или технического обслуживания привода необходимо отключить подачу питания.
  • При установке привода на ворота с врезной калиткой необходимо установить дополнительное устройство безопасности, предотвращающее активацию привода при открытой калитке.
  • Используйте дополнительные аксессуары DoorHan, так как аксессуары сторонних производителей могут вывести автоматическую систему из строя.
  • Компания DoorHan не несет ответственности за нестабильную работу автоматической системы при использовании устройств безопасности и аксессуаров, изготовленных другими производителями, без согласования с DoorHan.
  • Не оставляйте электродвигатель в расцепленном состоянии. Это может привести к неуправляемому движению полотна ворот и, как следствие, его поломке.
  • Не используйте привод, если необходим ремонт или регулировка оборудования, поскольку дефекты в монтаже привода или неправильно установленные ворота могут привести к травме.
  • Компания DoorHan не несет ответственности при неправильной установке изделия и в случаях повреждения при эксплуатации.
  • Электропривод не снабжен стационарным шнуром питания, поэтому электропитание сети должно подводиться к автоматической системе через автоматический выключатель с расстоянием между соседними контактами не менее 3 мм. Рекомендуется использование двухполюсного автомата 10 А.
  • Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
  • Не вносите в автоматическую систему изменения, не указанные в данной инструкции.
  • Удалите упаковку изделия и утилизируйте ее. Не оставляйте упаковку в пределах досягаемости детей.
  • Никогда не позволяйте детям играть в зоне движения ворот во время эксплуатации привода. Все дистанционные пульты управления приводом, а также стационарные кнопки управления должны быть полностью недоступны для возможного использования детьми.
  • Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
  • Содержание инструкции не может служить основанием для предъявления любого рода претензий.
  • Компания-производитель сохраняет за собой право вносить изменения в конструкцию и усовершенствовать ее без предварительного уведомления.
