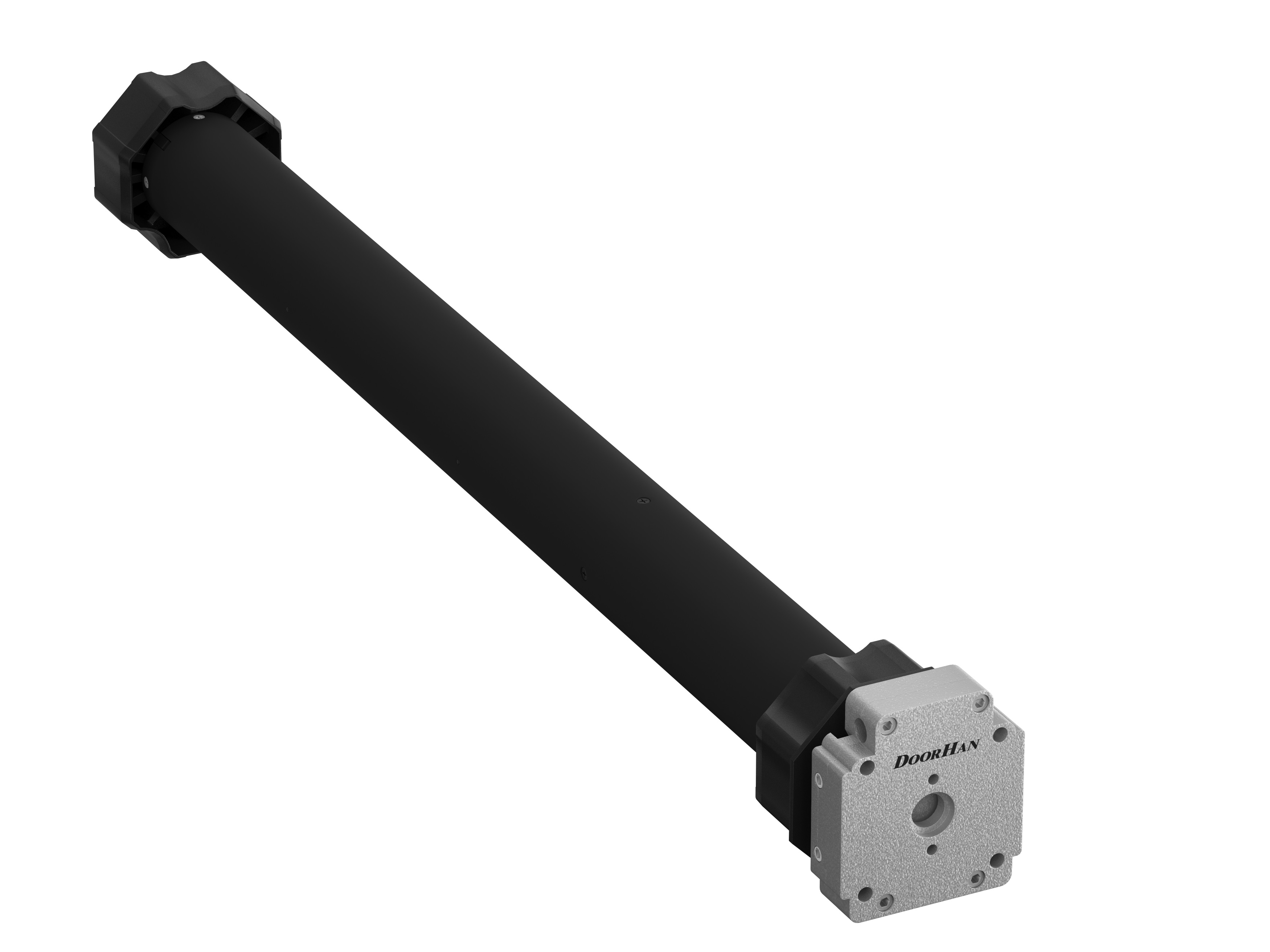

Привод роллетный внутривальный RS 180/7 на вал 102 мм
Гарантия
1 год на весь товар
Доставка из Москвы
от 2 до 4 дней
Доставка по ДНР
Бесплатно
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
34 844 ₽
Цена указана с НДС 20%
Консультация и заказ
Описание
Внутривальный привод RS 180/7 с аварийным открыванием (расцепителем) для вала 102 мм роллет и питанием от сети 220 В
Конструкция
Устанавливается внутрь вала роллеты. Может быть как с расцепителем, для ручного/аварийного открывания, так и без. Сторона установки не принципиальна, можно выбирать ту, со стороны которой будет проще подвести электричество. Управление возможно при помощи выключателей или ключ-кнопки, к которым так же подводится электричество. Для управления при помощи пультов и оснащения дополнительными комплектующими, как например фотоэлементами — потребуется установить блок управления.
Схема установки
| 1. Крышка боковая | 2. Суппорт подшипника |
| 3. Направляющее устройство | 4. Подшипник |
| 5. Капсула универсальная | 6. Вал октагональный |
| 7. Кольцо ригельное | 8. Короб защитный |
| 9. Замок автоматический | 10. Электропривод внутривальный |
| 11. Пластина крепления привода | 12. Направляющий профиль |
| 13. Заглушка | 14. Замок боковой |
| 15. Профиль концевой | 16. Профиль (полотно) |
| 17. Выключатель с ключом | 18. Выключатель клавишный |
Все внутривальные электроприводы устанавливаются внутрь вала роллеты. В случае, если внутривальный привод рассчитан на вал меньшего диаметра, но вес полотна роллеты позволяет использовать приводы меньшей мощности рассчитанные на меньший вал — можно использовать специальный адаптер-переходник.
Технические характеристики
| Напряжение питания, В | 220-230 |
| Крутящий момент, Нм | 180 |
| Двигатель, В | 220 |
| Диапазон рабочих температур, °С | -40…+55 |
| Скорость вращения мотора, об/мин | 7 |
| Класс защиты IP | IP44 |
| Интенсивность использования, % | 20 |
Комплектация
- Электропривод
- Монтажная пластина
- Адаптеры
