Описание

Вертикально-подъемные двери IDV, предназначенные для среднетемпературных и низкотемпературных условий, идеально подходят для создания входных групп в холодильных и морозильных камерах на складах, в терминалах, логистических центрах, а также на предприятиях пищевой промышленности и в торговле с высоким уровнем механизированного движения.

Зона применения:

Установка на пищевых производствах
Установка на предприятиях пищевого ритейла

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	800–3 000
Высота проема, мм	1 800–5 000
Толщина изоляции, мм	80 или 120
Притолока, мм	Высота светового проема + 400
Пристенки, мм	От 450

Конструкция

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	800–3 000
Высота проема, мм	1 800–5 000
Толщина изоляции, мм	80 или 120
Притолока, мм	Высота светового проема + 400
Пристенки, мм	От 450

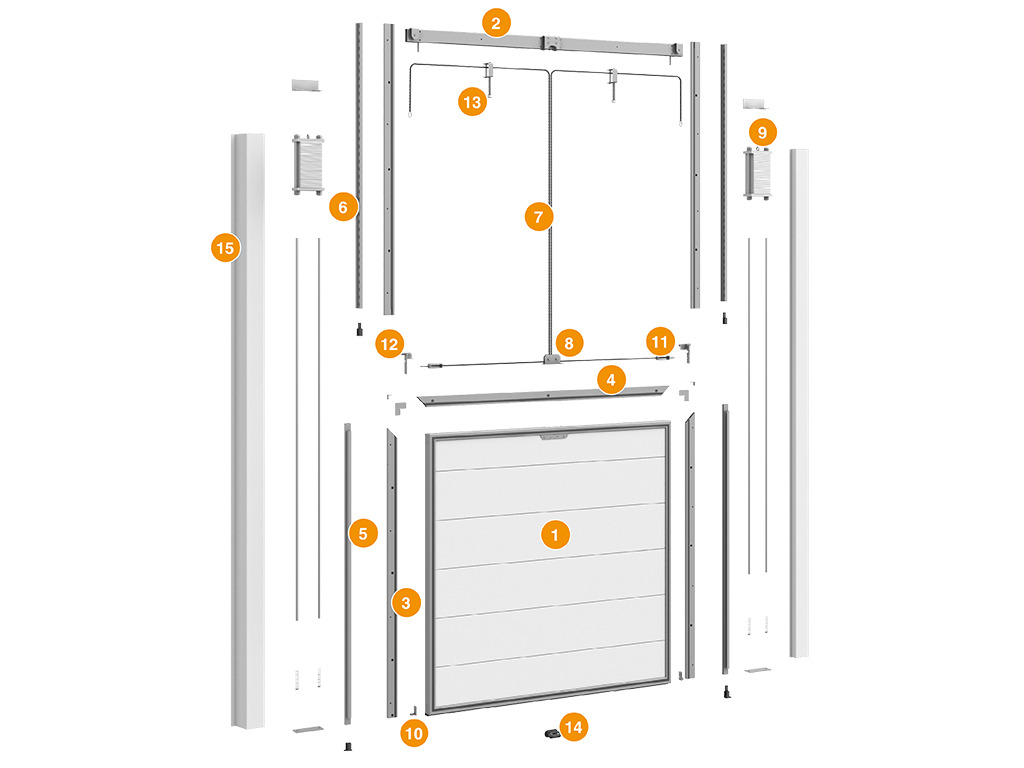

Полотно двери
Несущая балка рамы
Алюминиевый профиль-стойка
Алюминиевый профиль-поперечина
Алюминиевый профиль-надставка
Вертикальные направляющие
Цепь
Кронштейн цепи

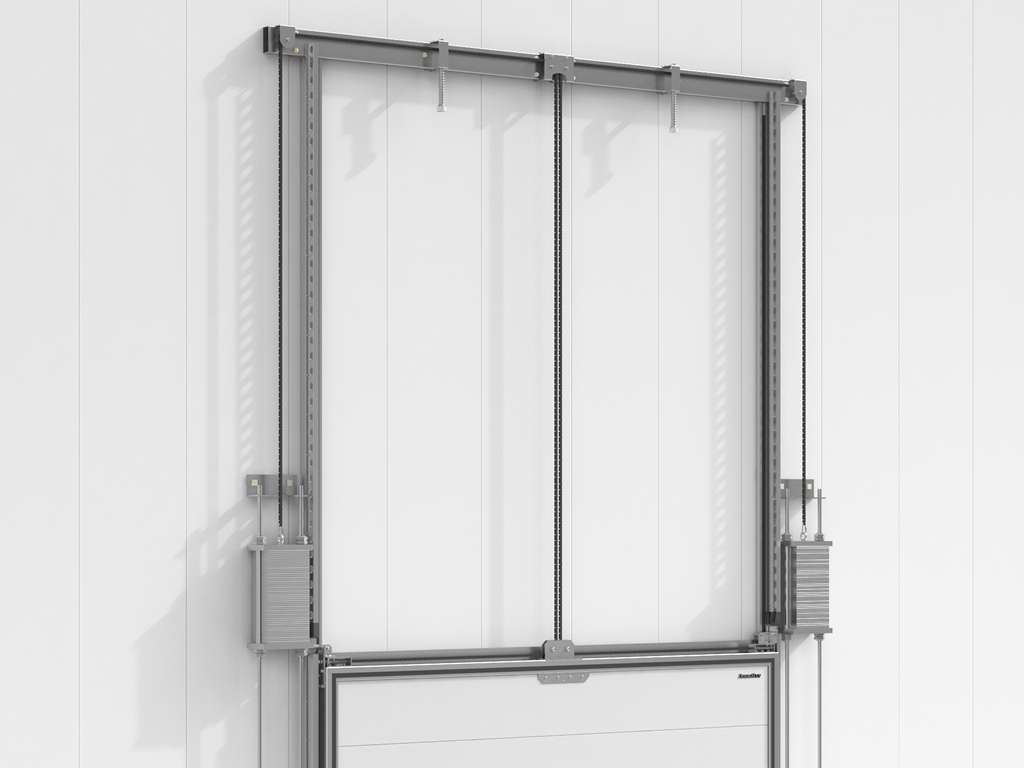

Противовес

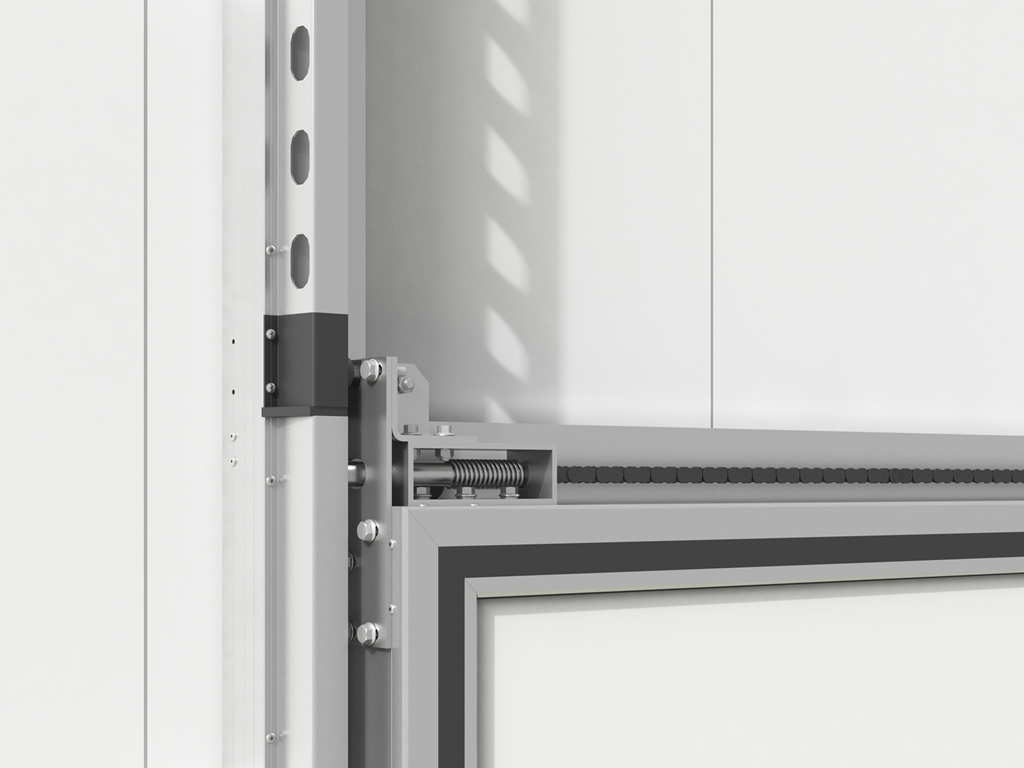

Нижний угловой кронштейн
Устройство защиты от падения полотна
Роликовая опора
Амортизатор
Ручка двери
Защитный короб

Способы монтажа

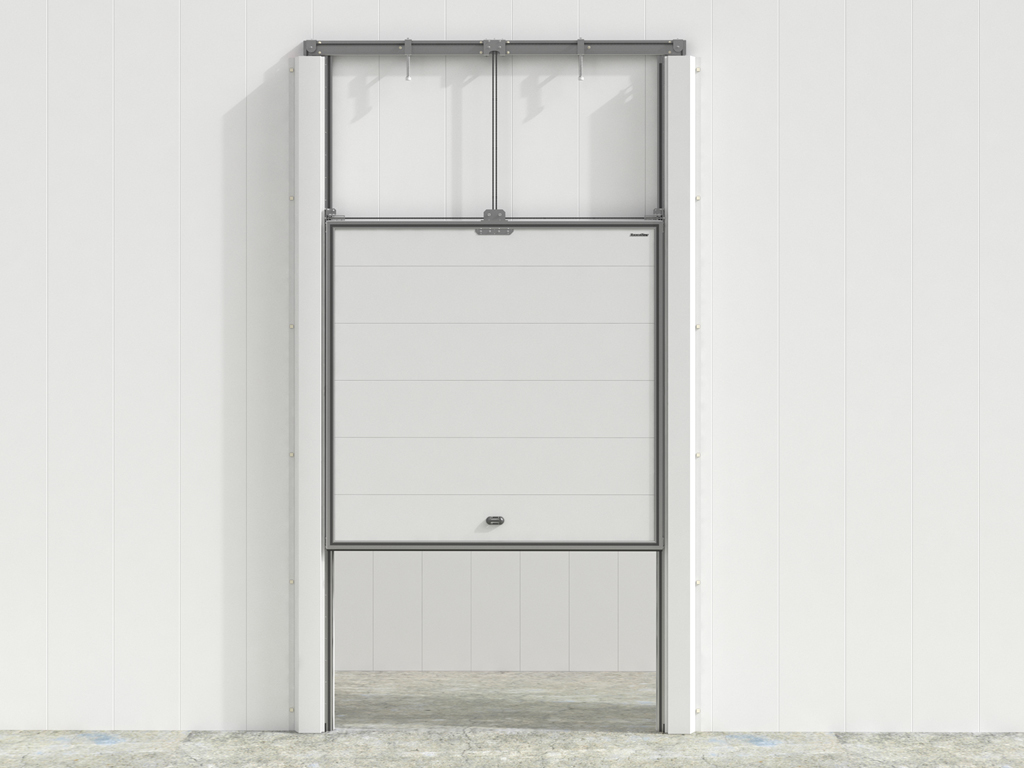

Подъемная вертикальная дверь для охлаждаемых помещений серии IDV 1

Накладной монтаж снаружи помещения.

Конструктивные особенности

Подъемная вертикальная дверь для охлаждаемых помещений серии IDV 2

Среднетемпературное исполнение.

ПАРАМЕТРЫ СРЕДНЕТЕМПЕРАТУРНЫХ ДВЕРЕЙ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От +6 до -5
Температурный режим перед дверью, ° С	От +35 до 0
Влажность, %	До 100

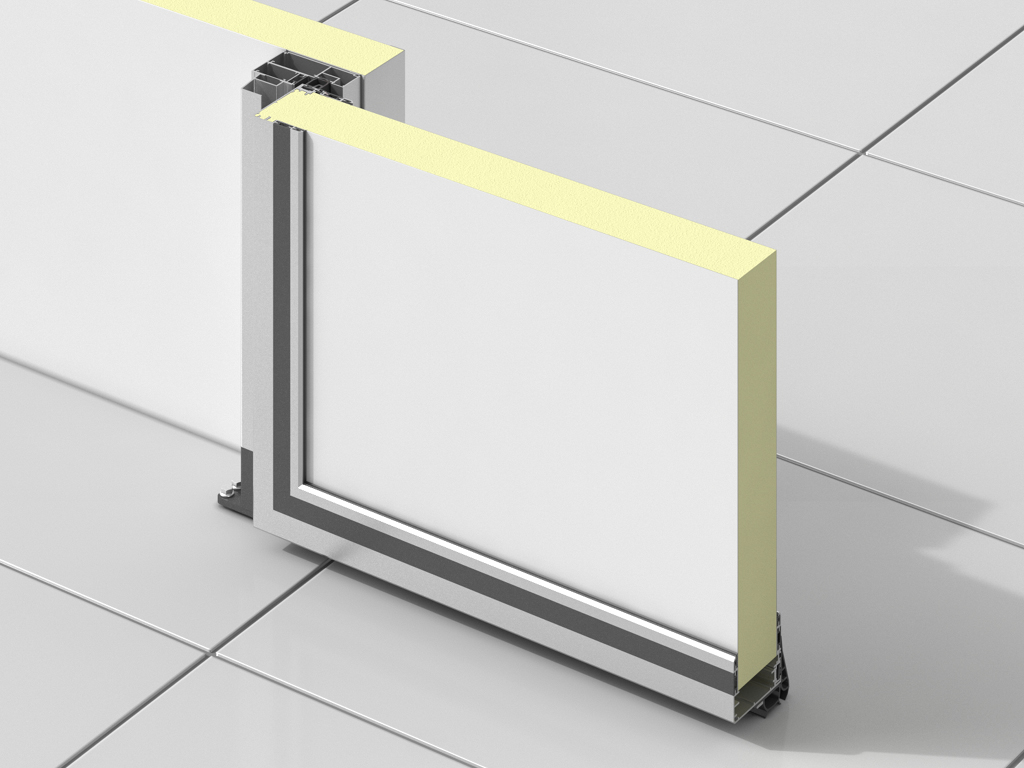

Подъемная вертикальная дверь для охлаждаемых помещений серии IDV 3

Низкотемпературное исполнение, панель 80 мм.

ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 80 ММ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От -5 до -18
Температурный режим перед дверью, ° С	От +35 до -18
Влажность, %	До 100

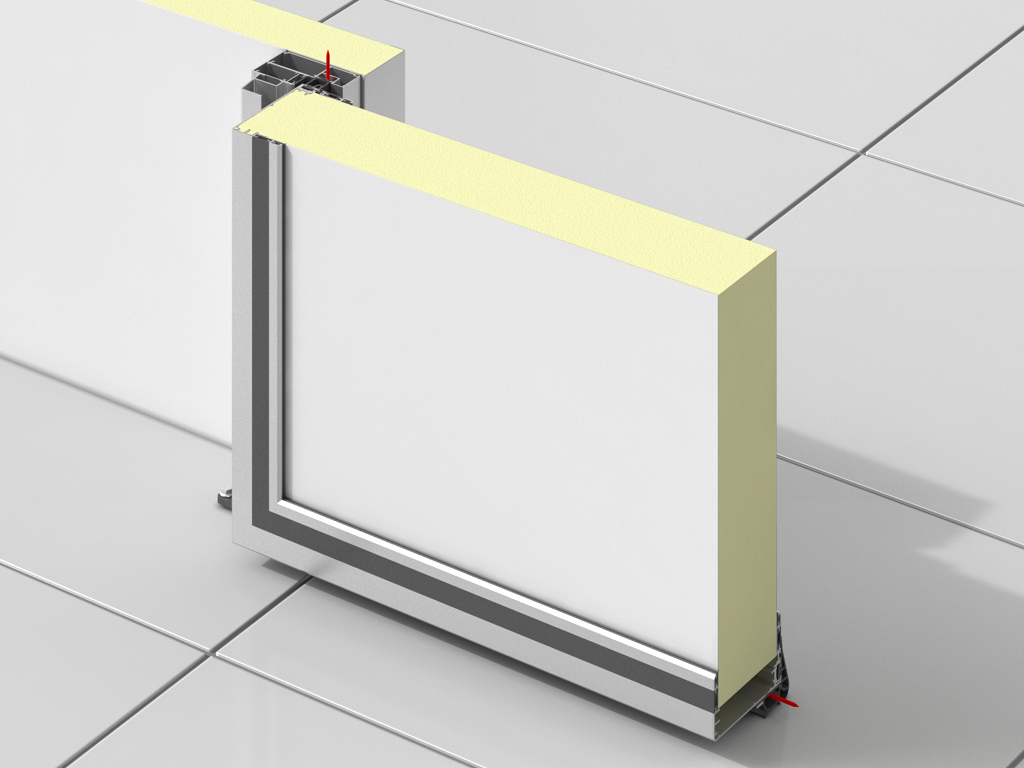

Подъемная вертикальная дверь для охлаждаемых помещений серии IDV 4

Низкотемпературное исполнение, панель 120 мм.

ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -18 до -27
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Подъемная вертикальная дверь для охлаждаемых помещений серии IDV 5

Низкотемпературное исполнение, панель 120 мм, с обогревом полотна.

ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -27 до -35
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Внешний вид

Зона применения

Подъемная вертикальная дверь для охлаждаемых помещений серии IDV 6

Установка на пищевых производствах

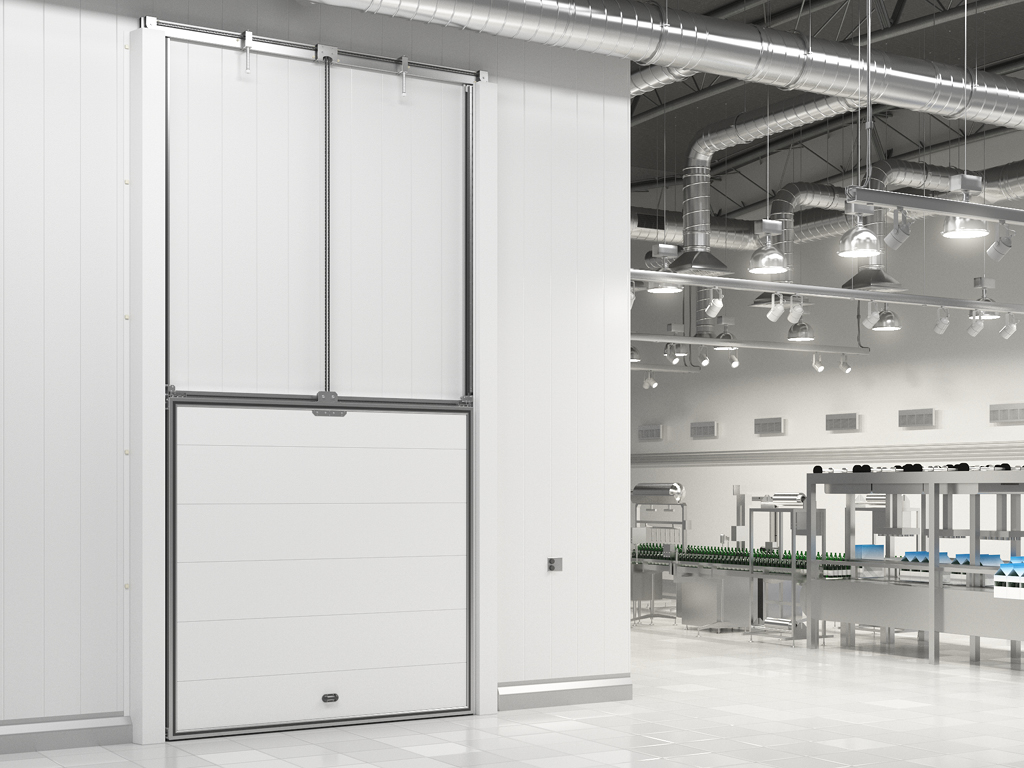

Подъемная вертикальная дверь для охлаждаемых помещений серии IDV 7

Установка на предприятиях пищевого ритейла

Видеообзор

Преимущества

Устойчивость к коррозии: Использование алюминия и оцинкованной стали обеспечивает высокую защиту от коррозии.
Защита от механических повреждений: Двери обладают надежной защитой от повреждений в процессе эксплуатации.
Ремонтопригодность: Все элементы двери можно заменить, включая отдельные панели полотна, что обеспечивает полную ремонтопригодность.
Минимальные требования к боковым расстояниям: Вертикальный подъем полотна не требует свободного пространства рядом с проемом, что позволяет устанавливать несколько дверей на одной стене с минимальным расстоянием между ними.
Противопожарные характеристики: Промышленные PIR-панели с классом горючести Г1 (шириной 1150 мм) придают двери высокие противопожарные свойства.

Комплектация

Базовая комплектация

	Алюминиевая система направляющих.

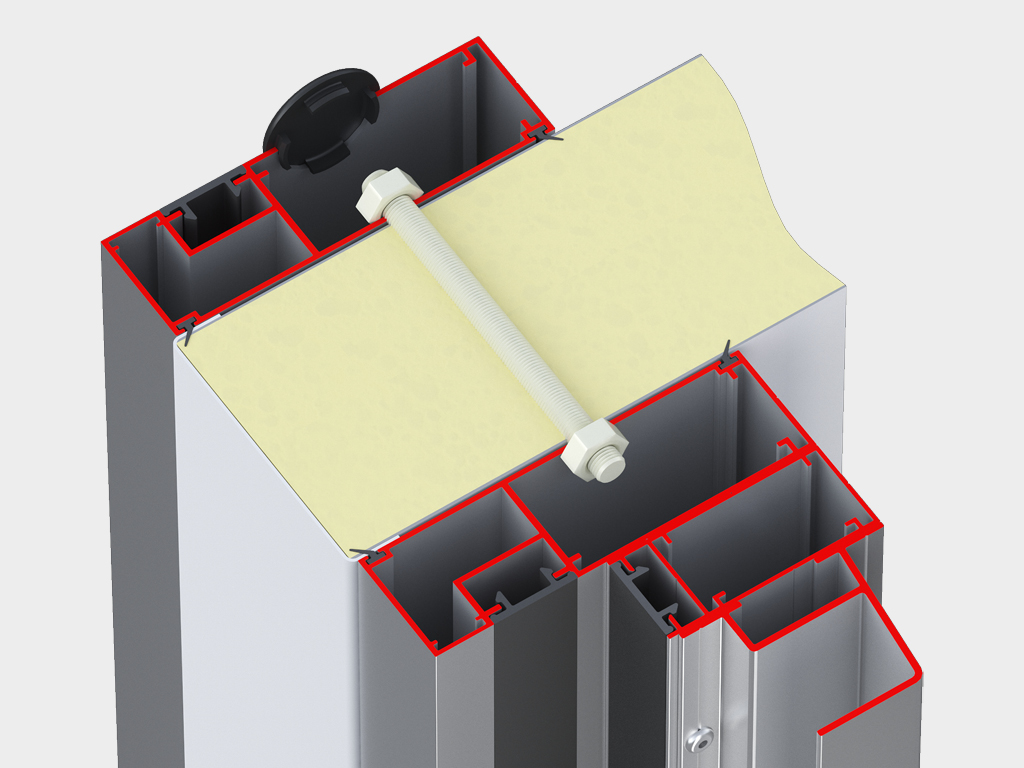

	Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.
	Полотно двери из сэндвич-панелей.

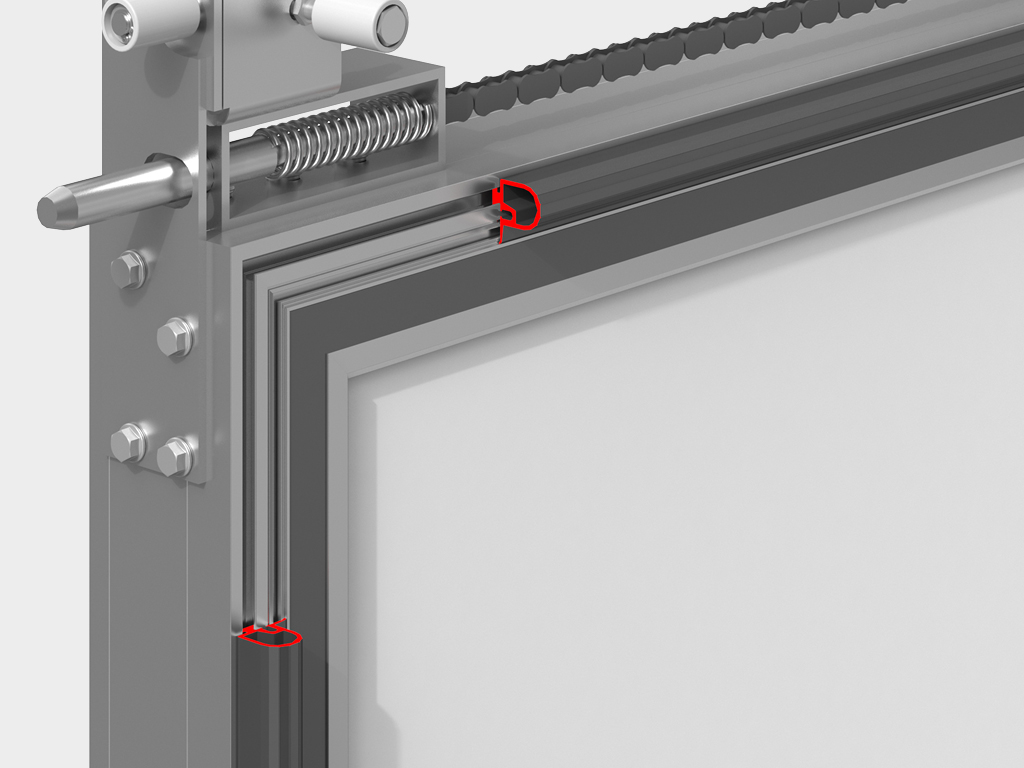

	Уплотнитель периметра полотна двери.

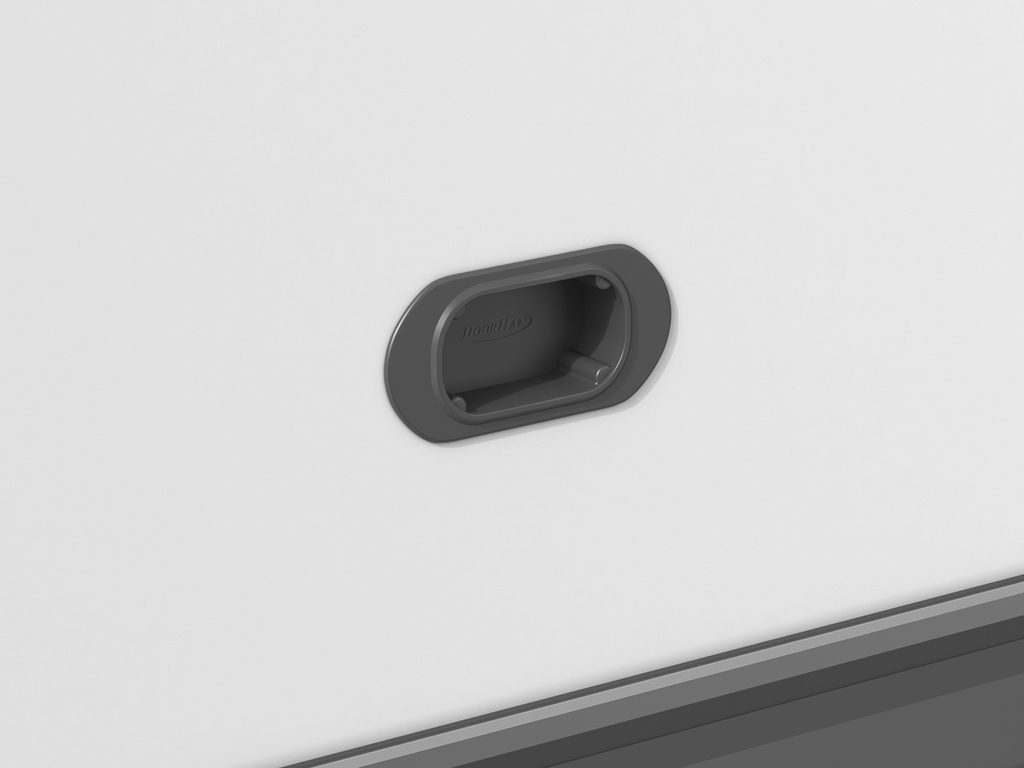

	Утапливаемая ручка для открывания и закрывания двери.
	Защитный декоративный короб.
	Балансирующий механизм.

Дополнительная комплектация

	Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме.
	Обогрев полотна двери.

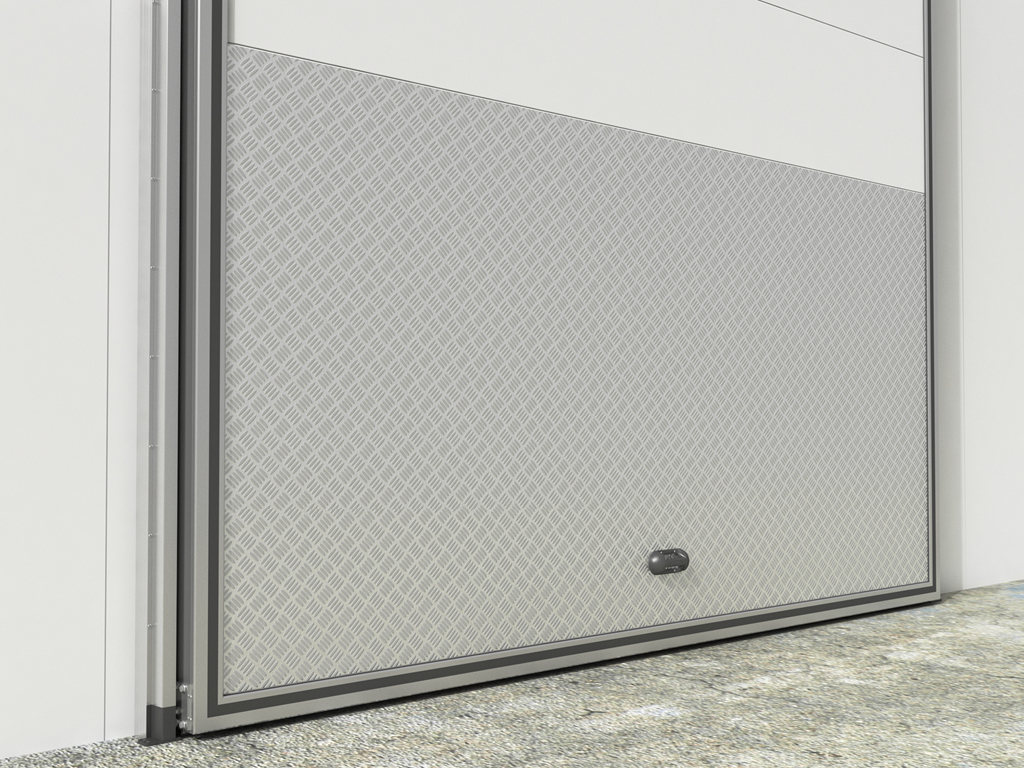

	Защитные бамперы из рифленого алюминия.

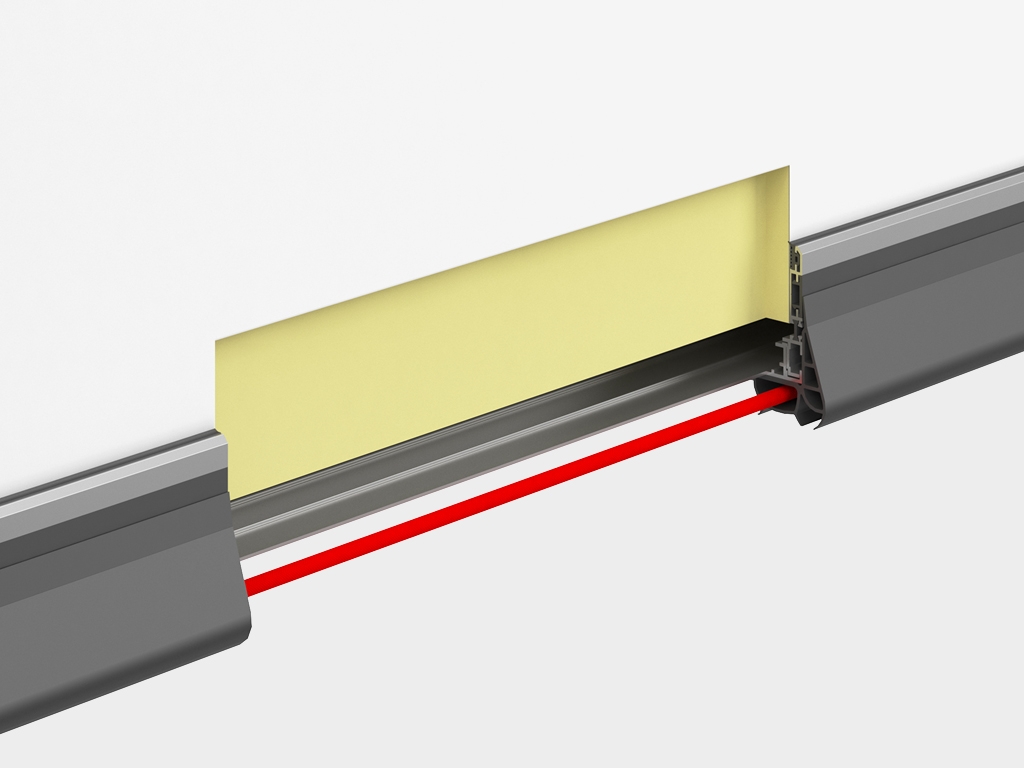

	Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
