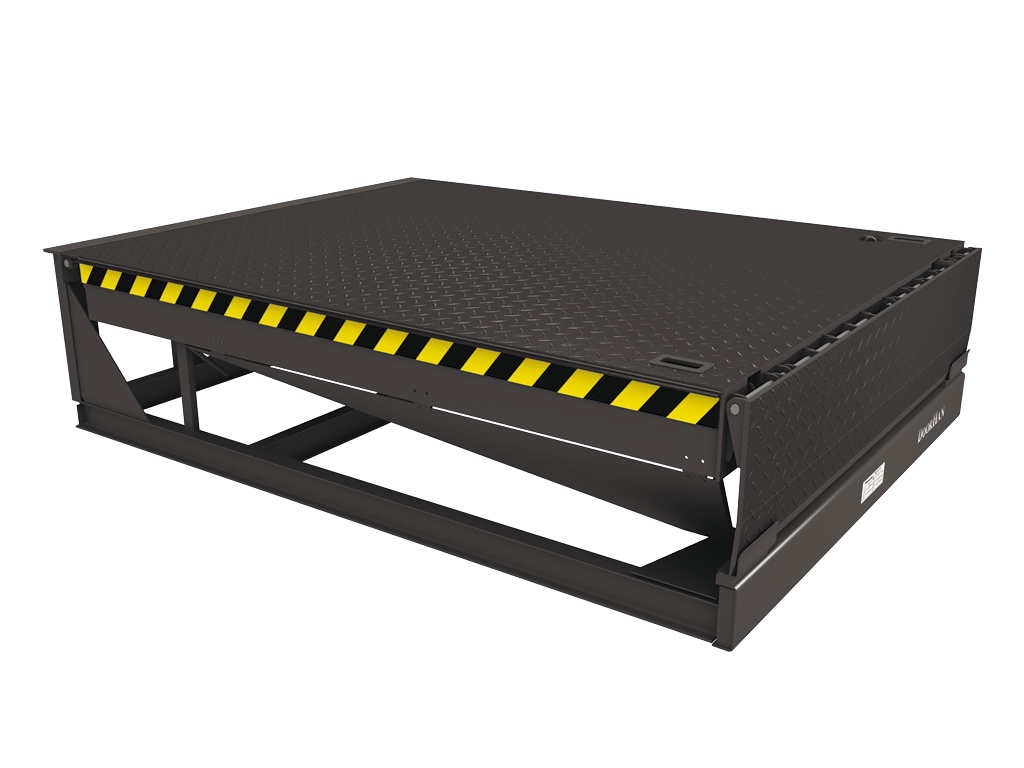

Механическая уравнительная платформа серии MODL не требует подведения электропитания, может использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. Механическая платформа поднимается вручную, силой двух человек, при этом аппарель, поворачиваясь, открывается автоматически. Платформа опускается до тех пор, пока не достигнет кузова автомобиля. После окончания работ платформа приподнимается, аппарель опускается, и платформа возвращается в исходное положение. Монтаж осуществляется встроенным или подвесным способом.

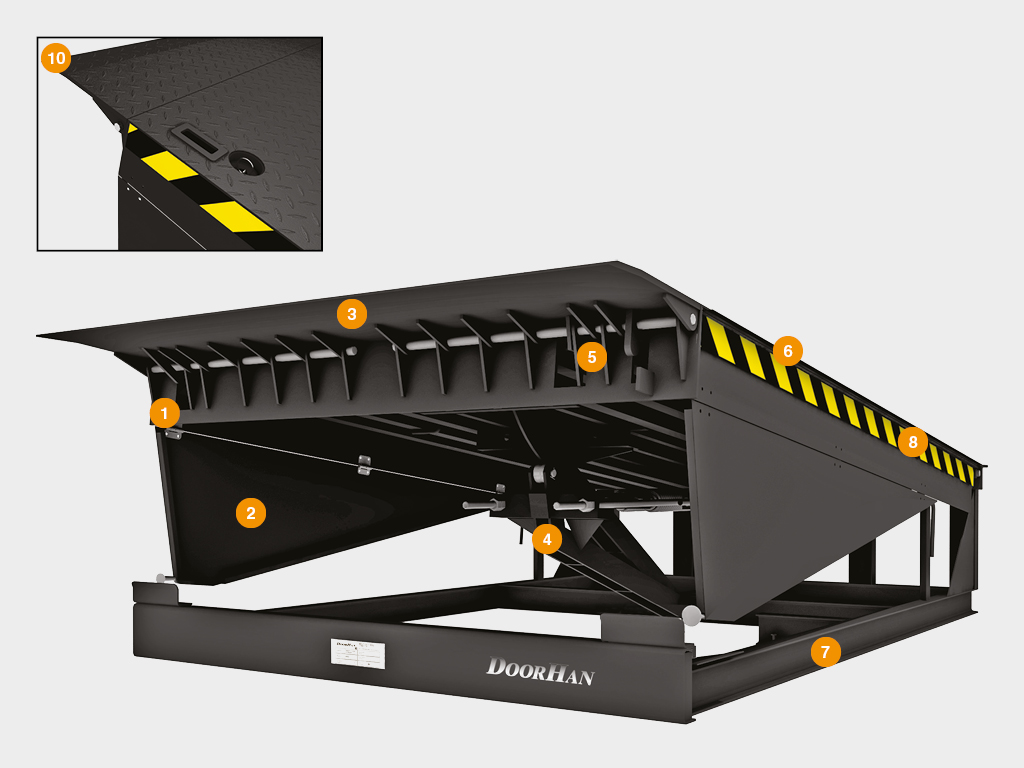

Конструкция

Платформа уравнительная механическая 1

Механизмы демпфирования аппарели
Боковые шторки безопасности
Аппарель
Механизмы балансировки платформы
Механизмы открытия аппарели
Крышка платформы
Ферма
Сигнальная желто-черная полоса
Ручки подъема платформы
Цепной привод управления аппарелью

Характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Длина, мм	2 500
Ширина, мм	1 800 / 2 000
Вес изделия, кг	850
Допустимая нагрузка, кг (кН)	6 000 (60)
Максимальная точечная нагрузка, Н/мм²	1,3	верхний лист 6 мм
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	от -30 до +50

Размеры

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм	2 500
Ширина уравнительной платформы, мм	1 800 / 2 000

Монтаж

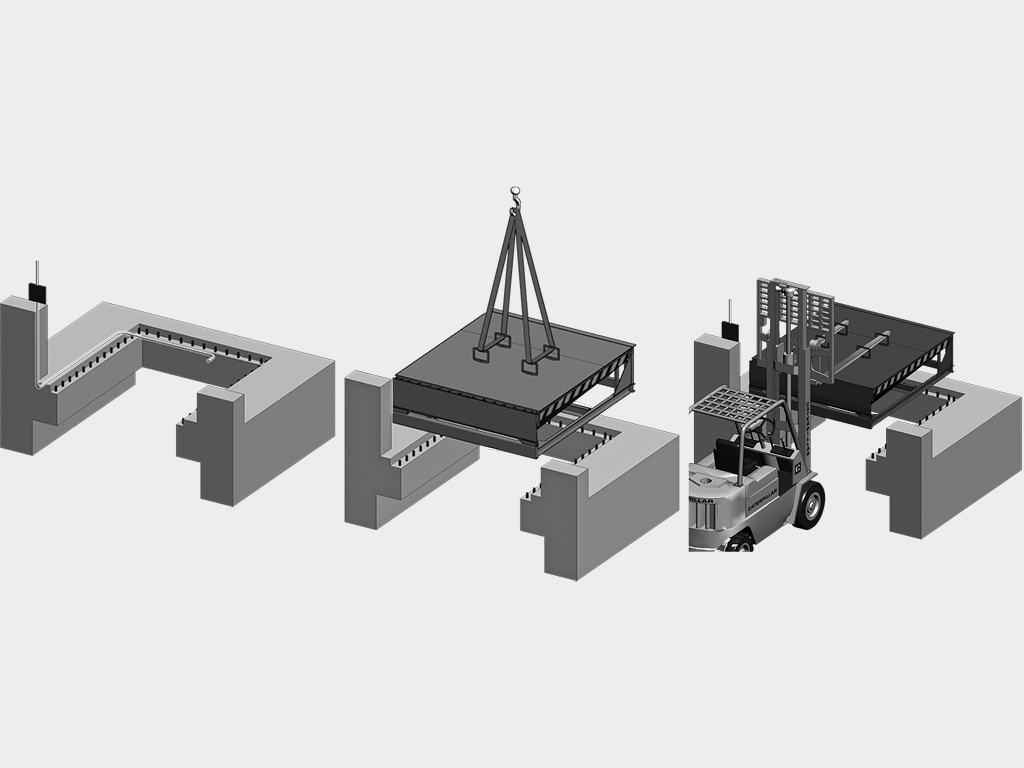

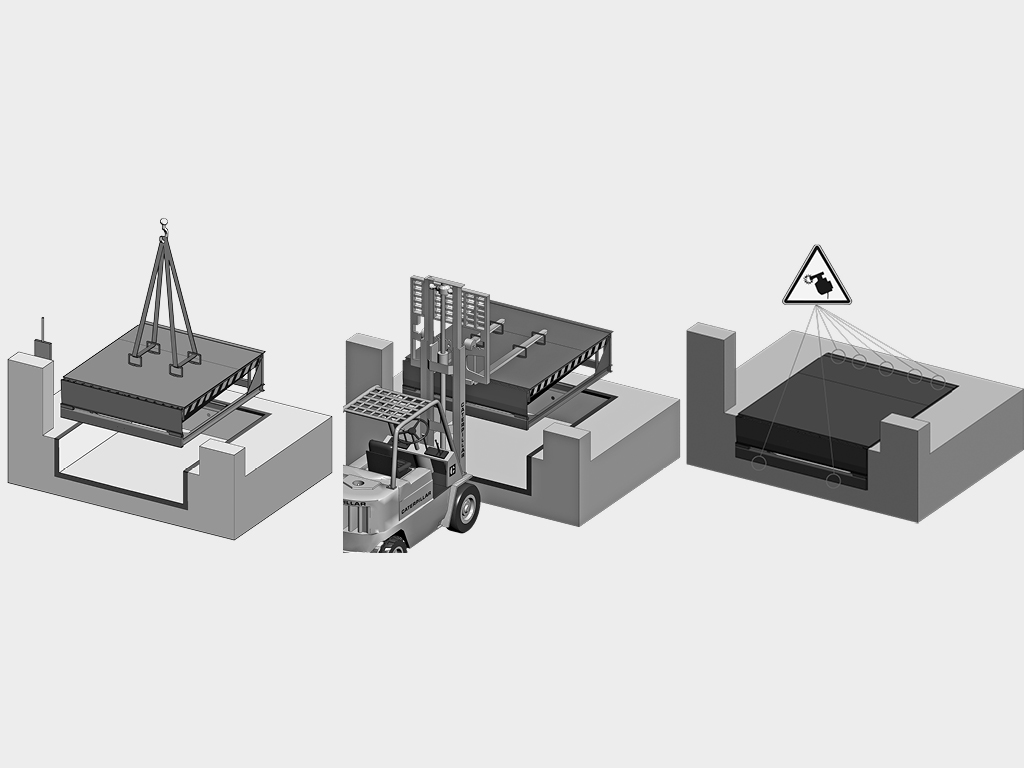

Встроенный монтаж	Подвесной монтаж
