Платформа уравнительная консольного типа с поворотной аппарелью

Доставка из Москвы

Электрогидравлические уравнительные платформы с поворотной аппарелью консольного типа серии DLHHI являются типовыми устройствами для оборудования перегрузочных мест. Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот. Использование уравнительных платформ увеличивает скорость погрузки и разгрузки, поэтому они стали неотъемлемой частью в системе транспортной логистики.

При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение. Платформа имеет универсальный тип монтажа.

Детали

Срок гарантии

Покупателю предоставляется гарантия работоспособности уравнительной платформы с поворотной аппарелью на срок 2 года.

224.766
Цена указана с НДС 20%

Описание

Электрогидравлические уравнительные платформы с поворотной аппарелью консольного типа серии DLHHI являются типовыми устройствами для оборудования перегрузочных мест. Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот. Использование уравнительных платформ увеличивает скорость погрузки и разгрузки, поэтому они стали неотъемлемой частью в системе транспортной логистики.

При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение. Платформа имеет универсальный тип монтажа.

Конструкция

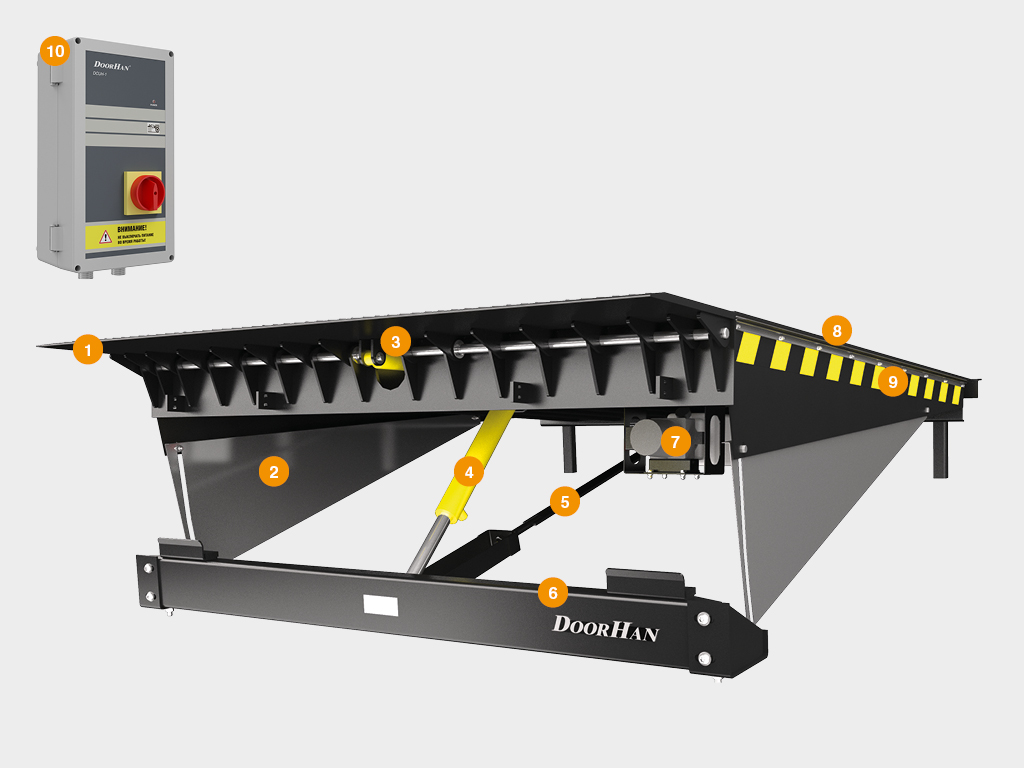

Платформа уравнительная консольного типа с поворотной аппарелью 1

  1.  Аппарель
  2.  Боковые шторки безопасности
  3.  Цилиндр аппарели
  4.  Подъемный цилиндр
  5.  Растяжка
  6.  Фронтальная балка
  7.  Гидравлический насос
  8.  Крышка платформы
  9.  Сигнальная желто-черная полоса
  10.  Блок управления

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 6 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 8 мм
Мощность, Вт 750 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от -20 до +50
Количество подъемных цилиндров, шт 1 2 (как дополнительная опция)
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 000 / 2 500 / 3 000 / 3 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 000 / 2 500 / 3 000
Ширина уравнительной платформы, мм 1 800 / 2 000 / 2 200

Монтаж

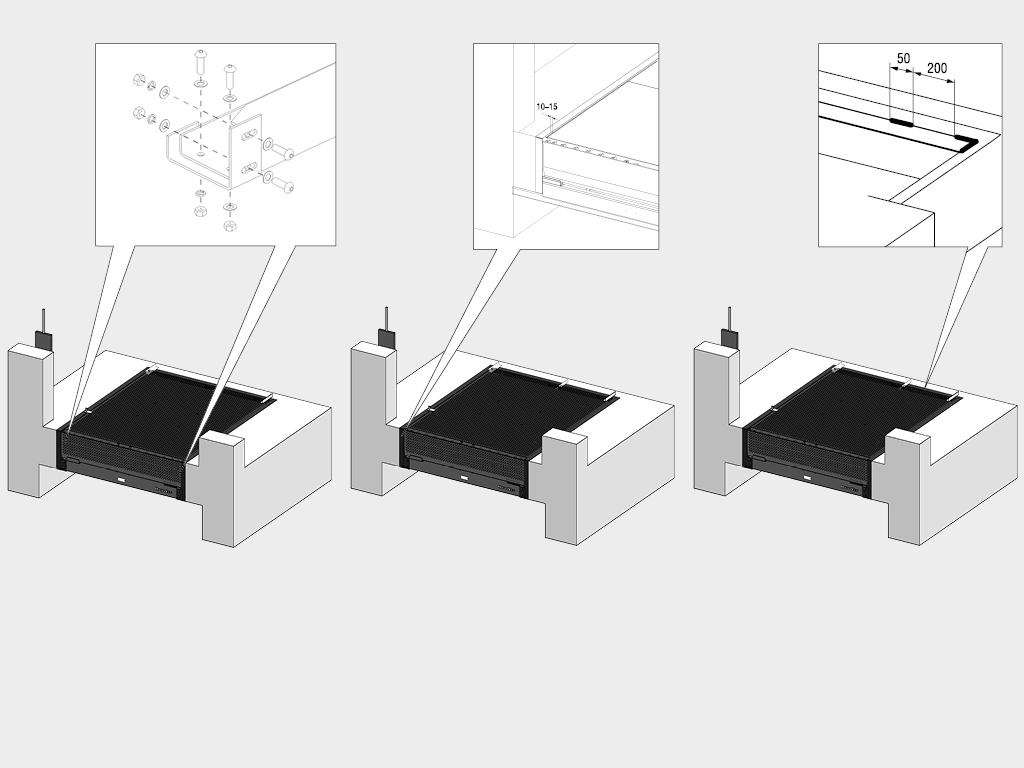

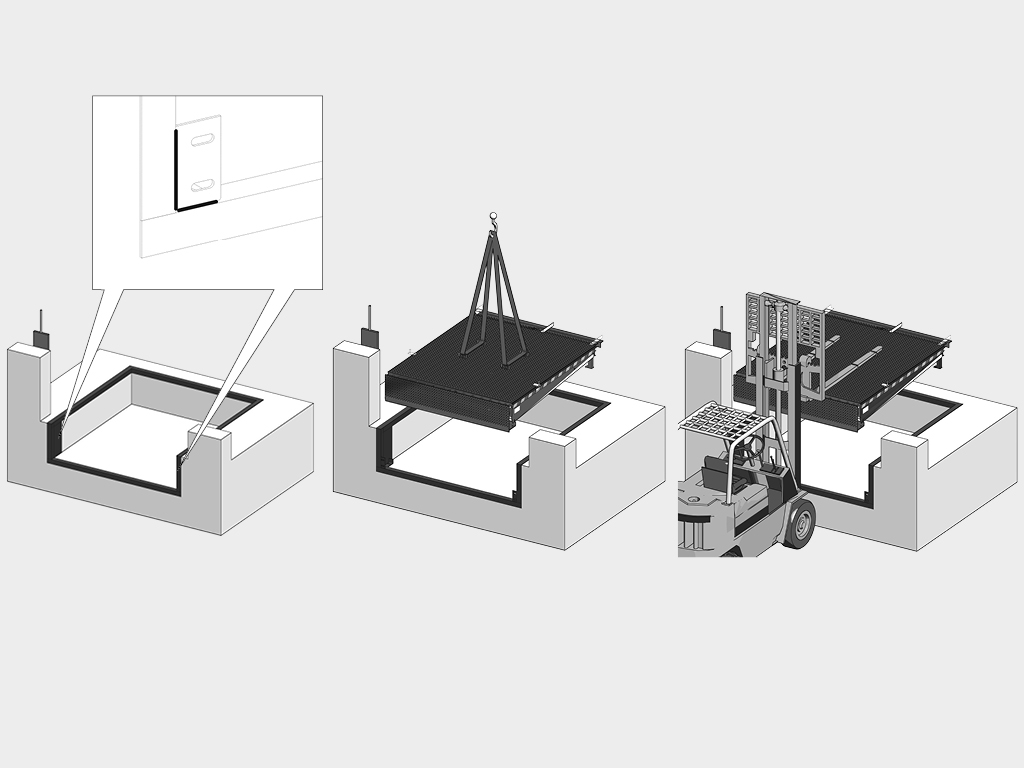

Платформа уравнительная консольного типа с поворотной аппарелью 2 Платформа уравнительная консольного типа с поворотной аппарелью 3
Монтаж в закрытый приямок Монтаж в открытый приямок

Видеообзор

Внешний вид

Платформа уравнительная консольного типа с поворотной аппарелью 4

Внешний вид

Платформа уравнительная консольного типа с поворотной аппарелью 5
