Oкoннo-дверная система с терморазрывом DH-DW64 предназначена для изготовления оконных и дверных блоков с различным типом открывания, витражных светопрозрачных конструкций с высокими термоизоляционными и звукоизоляционными свойствами.

Зона применения:

  • Гипермаркет
  • СТО

Детали

19.200
Цена указана с НДС 20%

Описание

Oкoннo-дверная система с терморазрывом DH-DW64 предназначена для изготовления оконных и дверных блоков с различным типом открывания, витражных светопрозрачных конструкций с высокими термоизоляционными и звукоизоляционными свойствами.

Зона применения:

  • Гипермаркет
  • СТО

Характеристики

Технические характеристики

ПАРАМЕТР ЗНАЧЕНИЕ
Ширина рамных профилей, мм 64
Ширина профилей оконной створки, мм 72,5
Толщина заполнения, мм 16—40
Типoвая длина стoек и ригелей, мм 6 200
Состояние поставки алюминиевых профилей АД31Т1
Приведенное сопротивление теплопередаче, м² *°С/Вт 0,61
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) класс А
Звукоизоляция, дБ, класс (ГОСТ 31174) класс В
Воздухопроницаемость по ГОСТ26602.2-99, Па класс А

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм дo 4 000
Ширина конструкции, м Определяется заказчиком, ограничений нет
Шаг стоек, мм до 1 200

Конструкция

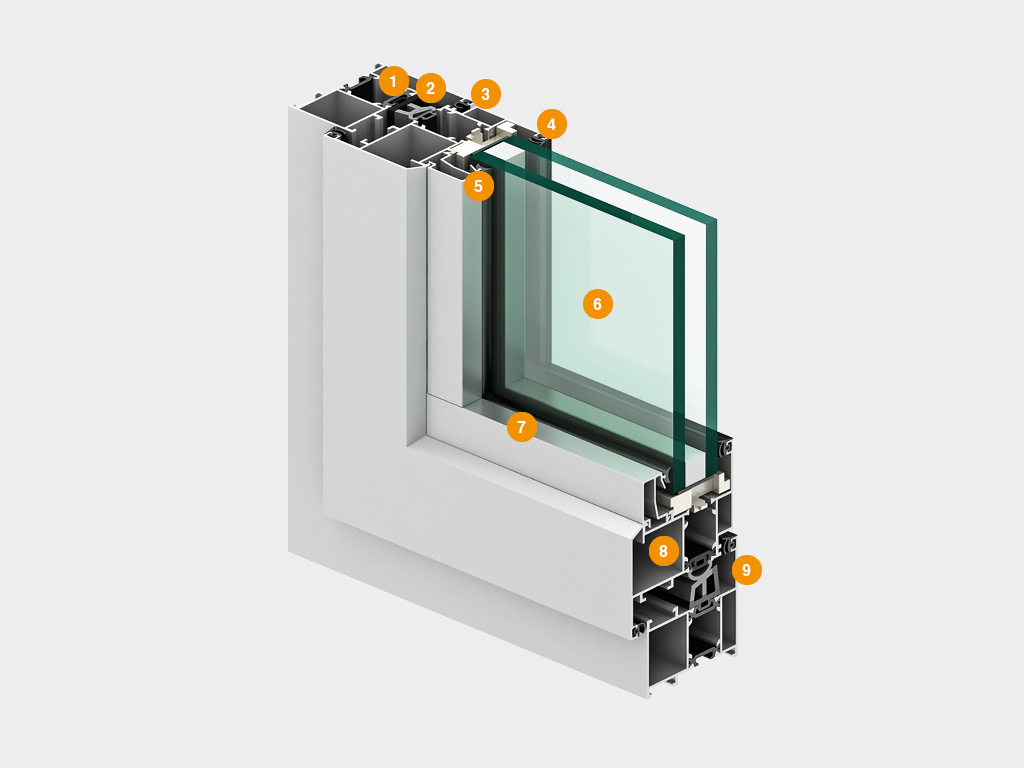

Оконно-дверная система с терморазрывом 1

  1. Термoмост
  2. Уплотнитель центрального контура
  3. Уплотнитель притвора
  4. Внешний уплотнитель
  5. Уплотнитель штапика
  6. Стеклoпакет
  7. Штапик
  8. Ствoрка
  9. Рама

Монтаж

Монтаж конструкции осуществляется в подготовленный проем, с обязательным соблюдением ГОСТ 30971-2002, в частности с соблюдением трех контуров изоляции: I — наружный водоизоляционный паропроницаемый слой; II — центральный теплoизоляционный слой; III — внутренний пароизоляционный слой.

Стандартные конструктивные решения

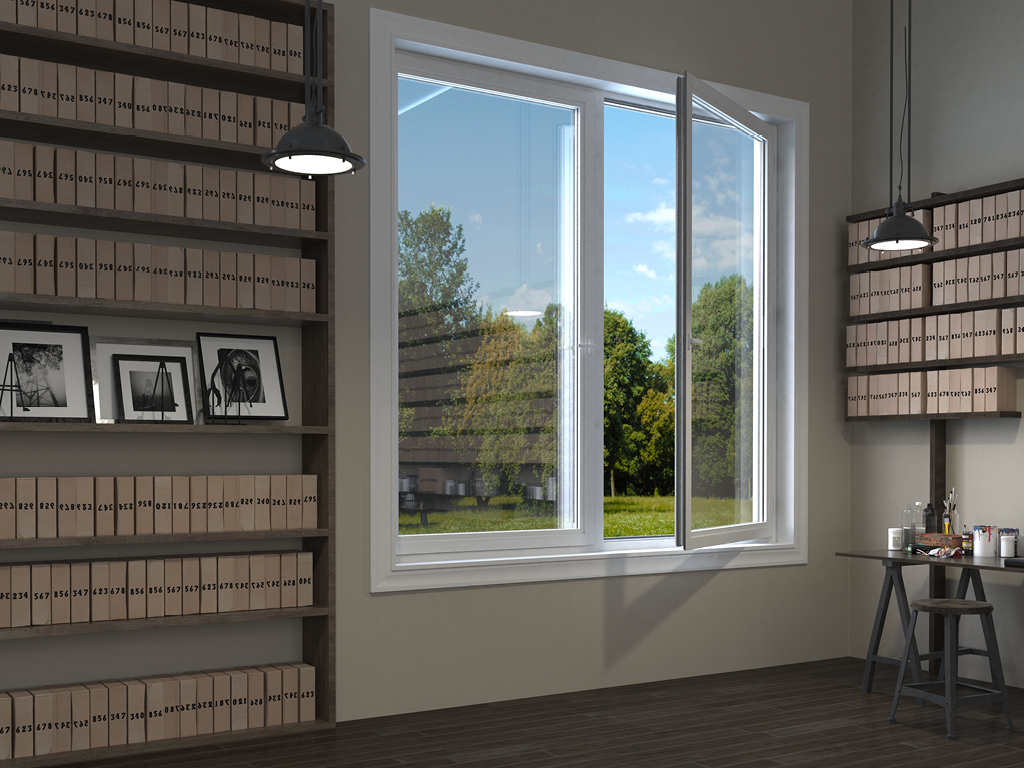

Оконно-дверная система с терморазрывом 2 Оконно-дверная система с терморазрывом 3 Оконно-дверная система с терморазрывом 4
Оконный блок Дверной блок Витраж

Видеообзор

Видео

Внешний вид

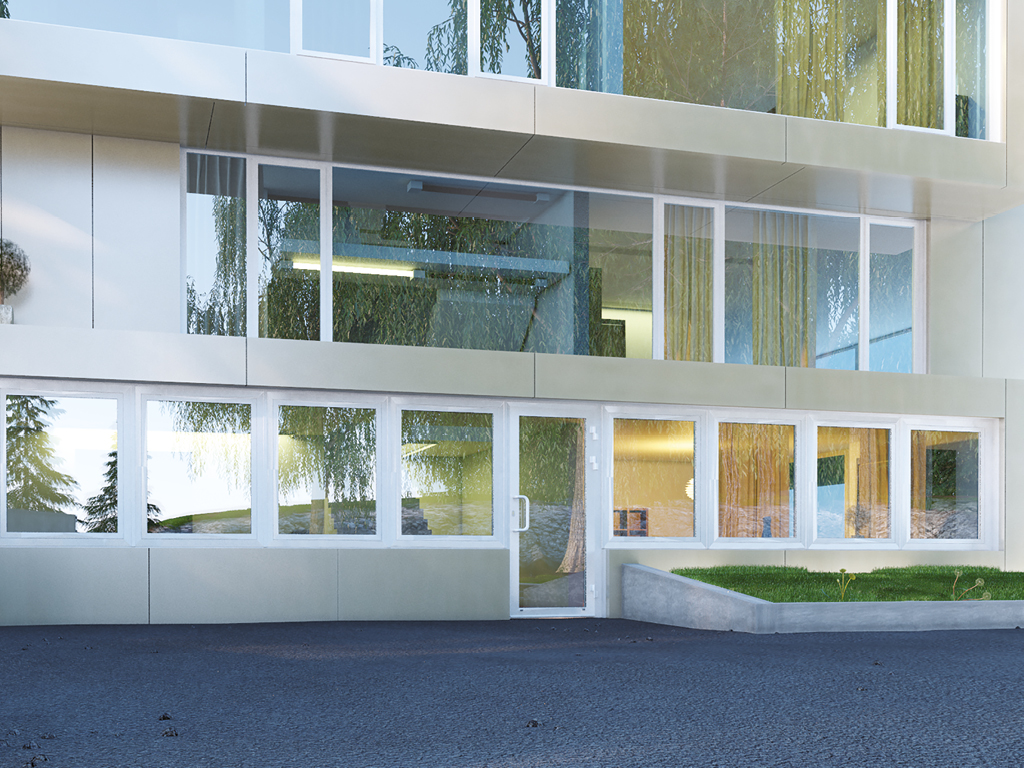

Оконно-дверная система с терморазрывом 5

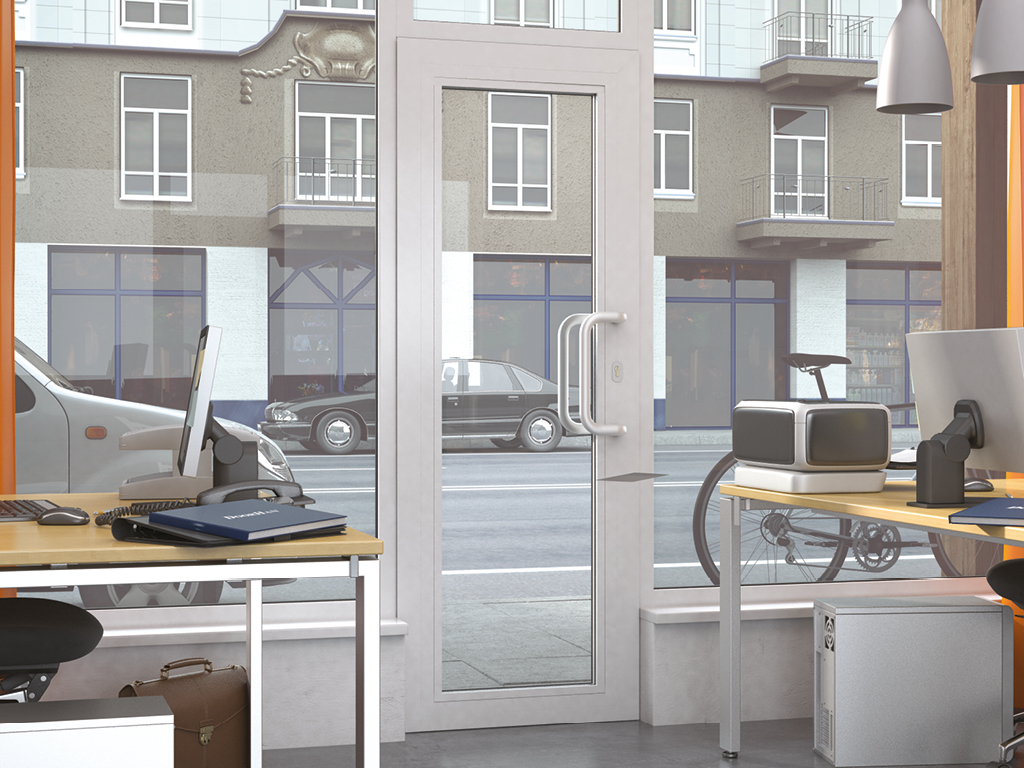

Оконно-дверная система с терморазрывом 6

Заполнение любого типа толщиной от 4 до 56 мм

Рама стандартных цветов

Оконно-дверная система с терморазрывом 7
