Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг

Доставка из Москвы

Комплект автоматики для распашных ворот ARM 320 Pro .

Состав комплекта:

2 привода ARM 320 Pro;

блок управления SW mini с встроенным приемником;

крепежные элементы;

ключ аварийного расцепителя;

лампа сигнальная Lamp;

пульт Transmitter 2 Pro;

фотоэлементы PhotoCell N.

Электромеханический привод рычажного типа ARM 320 Pro предназначен для автоматизации уличных двухстворчатых распашных ворот c жесткой силовой рамой с массой одной створки до 400 кг. Электропитание 220В мощностью 300 В. Скорость открытия 1,5 см/сек.Угол открытия Внутрь 120°, Наружу 90°. Диапазон рабочих температур, °C -40 + 55.Корпус привода состоит из ударопрочного ABS пластика. Привод оборудован встроенными электрическими концевыми выключателями на открытие и на закрытие. Удобная и безопасная система расцепления позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления. Работа автоматической системы контролируется выносным блоком управления в ударопрочном герметичном корпусе. Купить автоматику для распашных ворот Вы сможете набрав наших менеджеров. Цена указана за комплект автоматики распашных ворот. Паспорт, инструкция по установке, чертеж и каталог запасных частей привода вы сможете увидеть ниже под описанием в Инструкциях и Документах.

Детали

Срок гарантии

3 года

49.660
Цена указана с НДС 20%

Описание

Комплект автоматики для распашных ворот ARM 320 Pro .

Состав комплекта:

  • 2 привода ARM 320 Pro;
  • блок управления SW mini с встроенным приемником;
  • крепежные элементы;
  • ключ аварийного расцепителя;
  • лампа сигнальная Lamp;
  • пульт Transmitter 2 Pro;
  • фотоэлементы PhotoCell N.

Электромеханический привод рычажного типа ARM 320 Pro предназначен для автоматизации уличных двухстворчатых распашных ворот c жесткой силовой рамой с массой одной створки до 400 кг. Электропитание 220В мощностью 300 В. Скорость открытия 1,5 см/сек.Угол открытия Внутрь 120°, Наружу 90°. Диапазон рабочих температур, °C -40 + 55.Корпус привода состоит из ударопрочного ABS пластика. Привод оборудован встроенными электрическими концевыми выключателями на открытие и на закрытие. Удобная и безопасная система расцепления позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления. Работа автоматической системы контролируется выносным блоком управления в ударопрочном герметичном корпусе. Купить автоматику для распашных ворот Вы сможете набрав наших менеджеров. Цена указана за комплект автоматики распашных ворот. Паспорт, инструкция по установке, чертеж и каталог запасных частей привода вы сможете увидеть ниже под описанием в Инструкциях и Документах.

Конструкция

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 1

  1. Мотор-редуктор
  2. Прямой рычаг
  3. Изогнутый рычаг
  4. Ручной рaсцепитель
  5. Кронштейн крепления рычага
  6. Концевые выключатели
  7. Кронштейн крепления привода

Способы монтажа

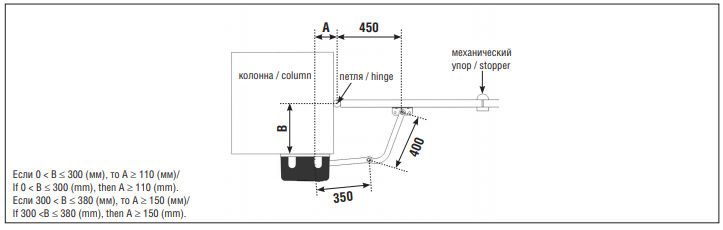

Открывание Внутрь с помощью кронштейнов на створки ворот

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 2

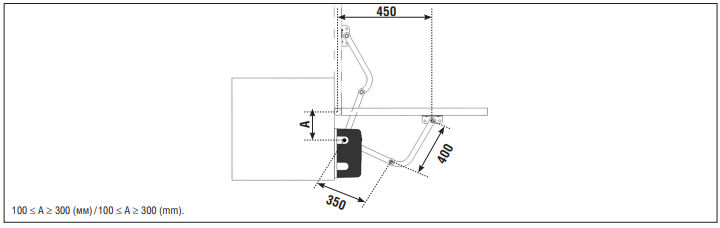

Открывание Наружу с помощью кронштейнов на створки ворот

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 3

Технические характеристики

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 4

Пределы использования

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 5

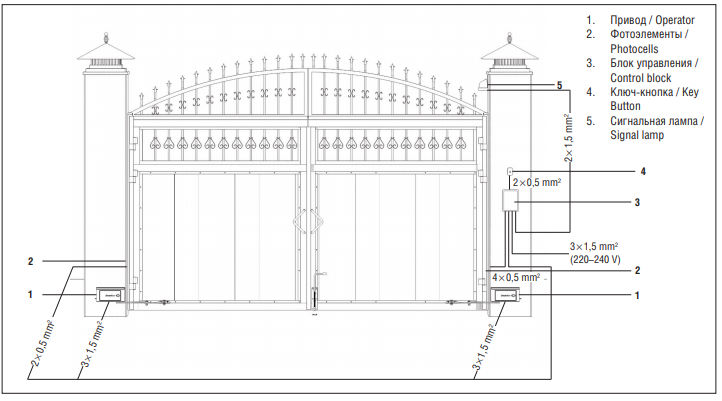

Схема прокладки кабеля

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 6

Видеообзор

Внешний вид

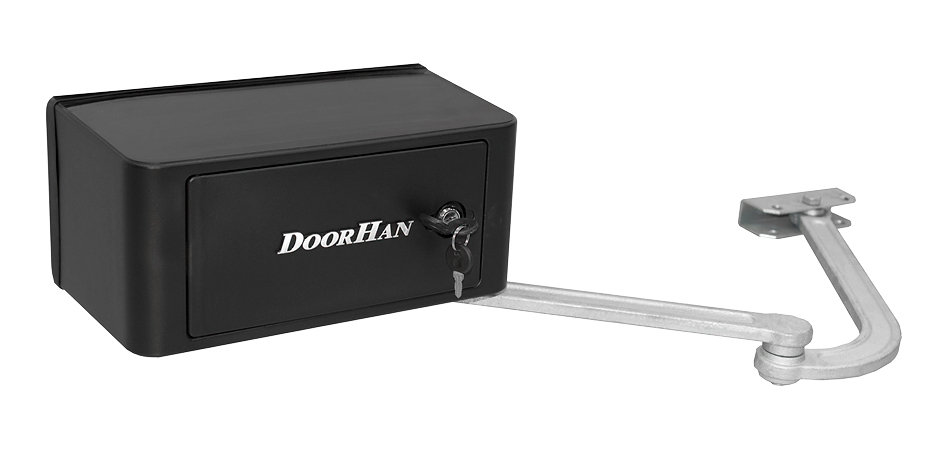

Привод DoorHan ARM 320 общий вид

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 7

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 8 Ударопрочный ABS пластик Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 9 Металлический логотип

Преимущества

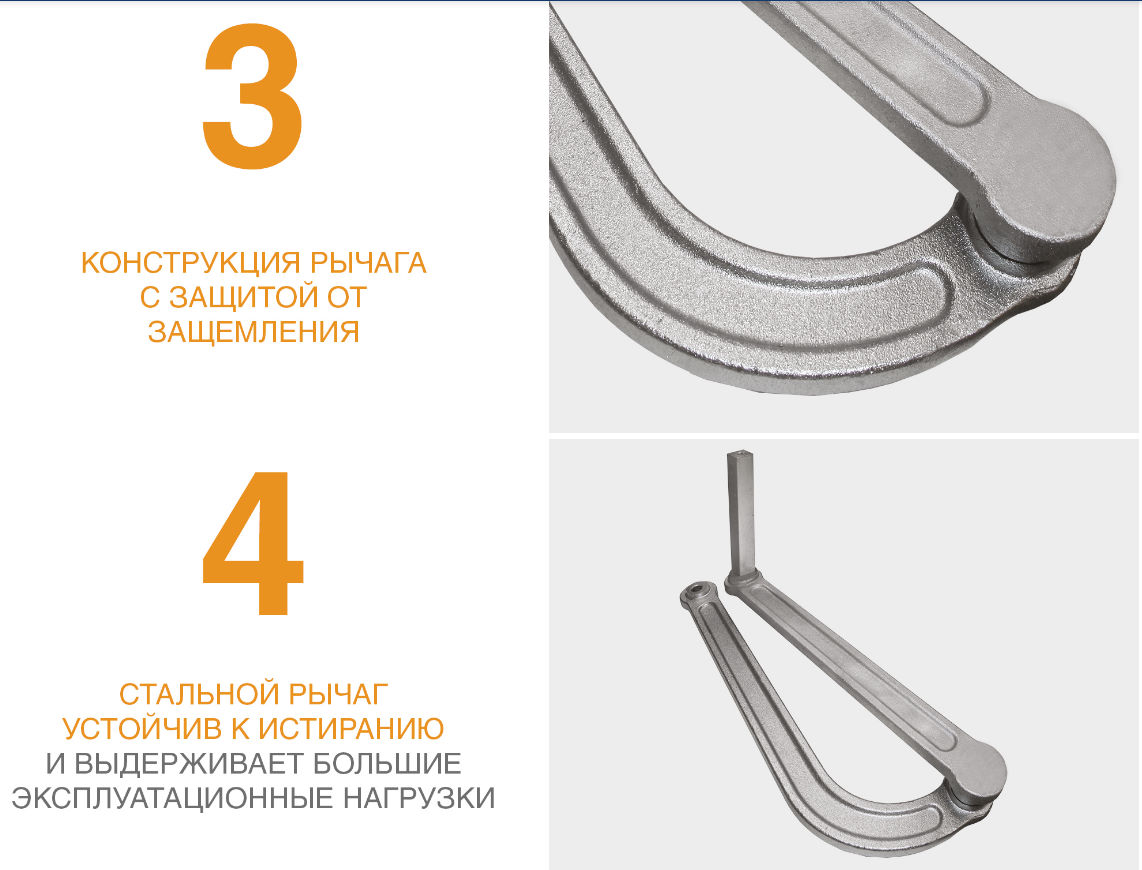

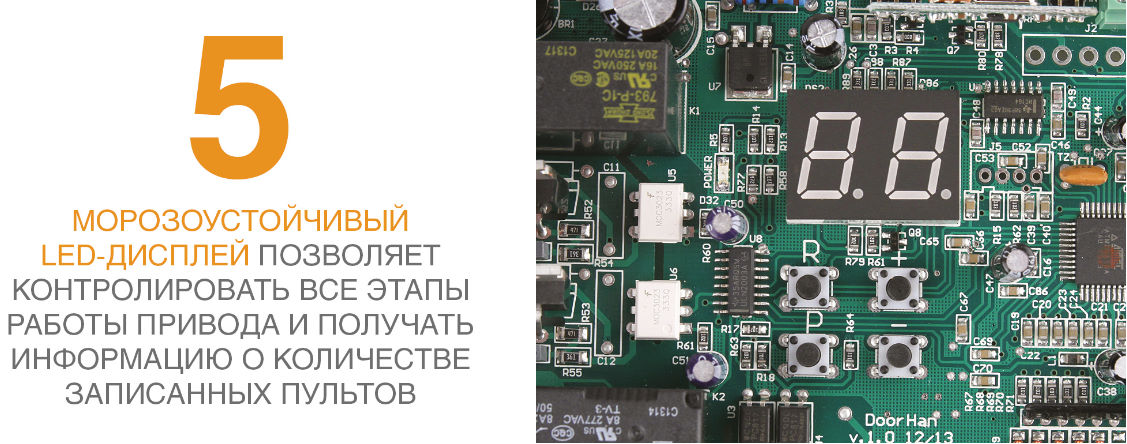

Преимущества распашной автоматики DoorHan Swing 5000

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 10
Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 11
Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 12

Комплектация

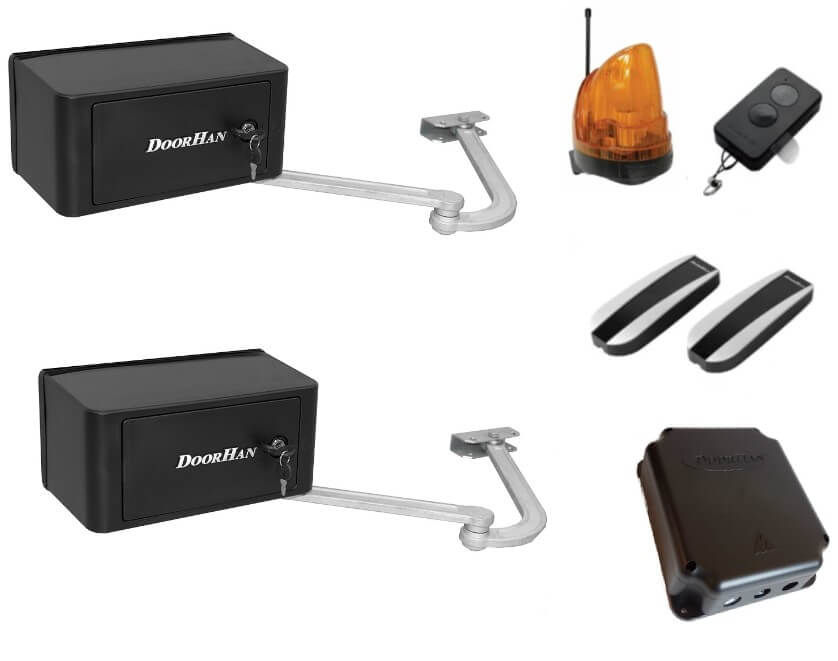

Базовая комплектация

2 электропривода ARM 320, блок управления в корпусе SW mini, крепежные элементы, ключ расцепителя, лампа сигнальная Lamp, пульт Transmitter 2 Pro, фотоэлементы PhotoCell N.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 13

Дополнительная комплектация

Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 14

Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 15

Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 16

Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 17

Пульт Doorhan Transmitter 4 для дистанционного управления 4 автоматическими устройствами.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 18

Пульт Doorhan Transmitter Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 19

Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 20

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 21

Беспроводная кодовая клавиатура KEYPAD для дистанционного управления автоматическим устройством.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 22

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 23

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 24

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 25

Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 26

Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 27

Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 28

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 29

Светофор Traffic-light-LED для обеспечения безопасности движения при использовании автоматических устройств, ограничивающих доступ.

Комплект автоматики для распашных ворот ARM 320 PRO до 800 кг 30

Документация

Инструкция — Комплект автоматики для распашных ворот ARM 320 PRO
Паспорт — Комплект автоматики для распашных ворот ARM 320 PRO
Чертеж — Комплект автоматики для распашных ворот ARM 320 PRO

Условия эксплуатации

  1. Перед установкой приводов нужно убедиться в том, что ворота работают плавно.
  2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
  3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
  4.  Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
  5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
  6. Запрещается оставлять электродвигатель в расцепленном состоянии.
  7. Запрещается использовать привод, если необходим ремонт или регулировка.
  8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
  9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
  10. Не позволяйте детям пользоваться приводом и комплектующими.
  11. Запрещается вносить изменения в автоматическую часть.
