Описание
Автоматическая раздвижная дверь «антипаника» (с функцией распахивания) предназначена для установки в проемы входных групп различных коммерческих объектов с интенсивным потоком людей, таких как торгово-развлекательные и бизнес-центры, рестораны, складские и производственные комплексы, медицинские учреждения, здания общественно-бытового назначения. Применение таких дверей незаменимо в местах прохода людей, где дверь является единственной в помещении и обязана выполнять функцию эвакуационного выхода — функцию распахивания створок наружу в случае эвакуации.
Конструкция
Стандартные конструктивные решения
 |  |

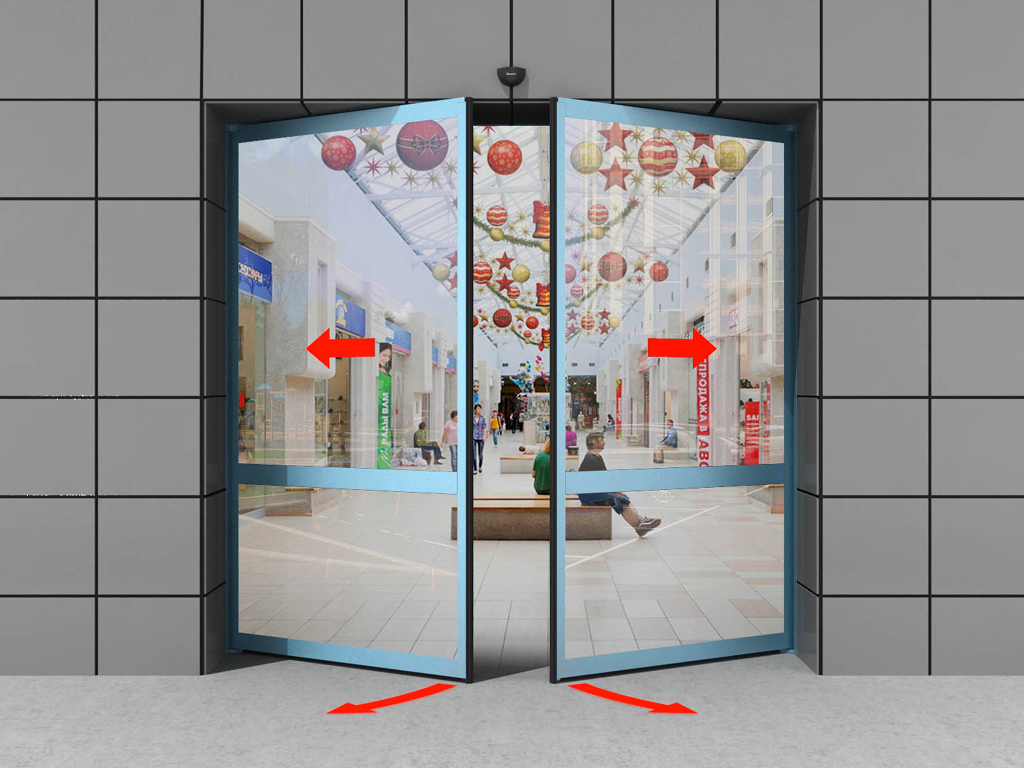

| Двустворчатая дверь «антипаника» (с функцией распахивания створок) | Одностворчатая дверь «антипаника» (с функцией распахивания створки) |

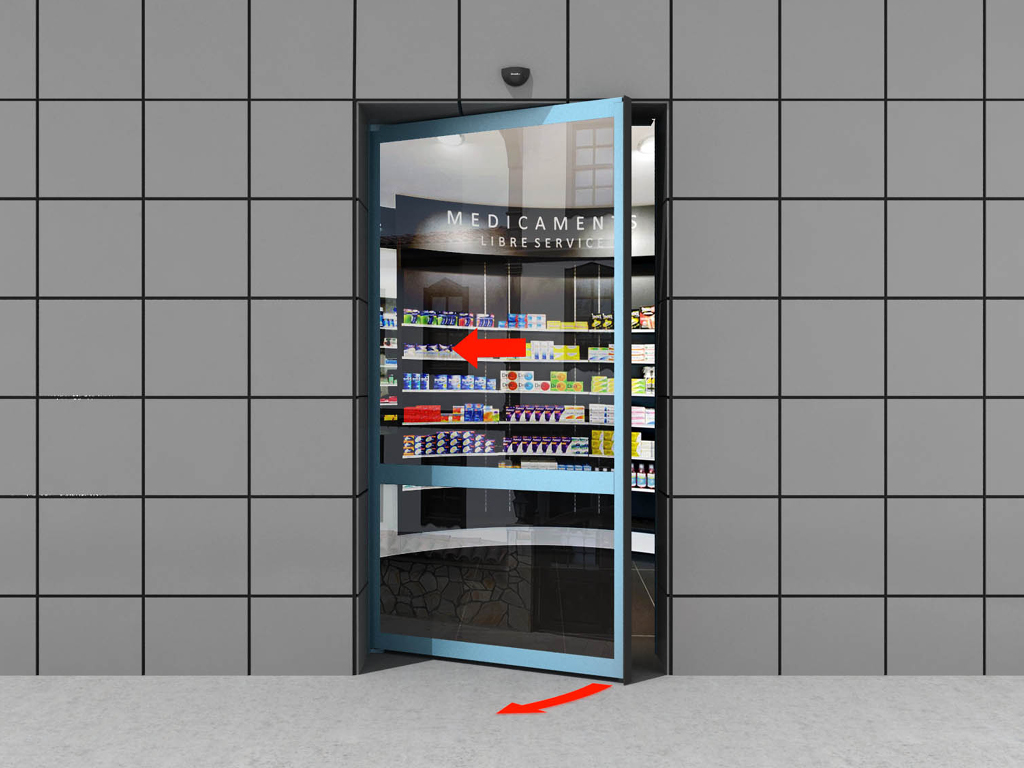

Высота проема от 1 700 до 2 400 мм Ширина проема от 1 000 до 2 500 мм | Высота проема от 1 700 дo 2 400 мм Ширина проема от 700 дo 1 400 мм |
Конструкция
- Профиль створки
- Веншний уплотнитель
- Штапик
- Заполнение
- Уплотнитель штапикаS
Способы монтажа

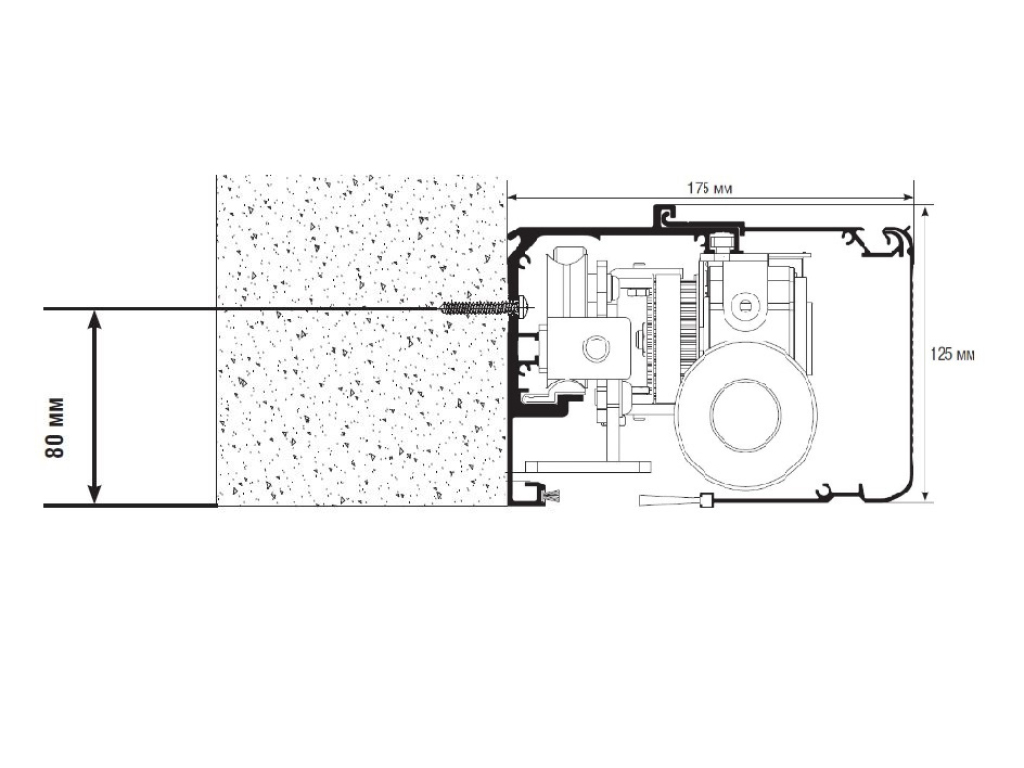

Монтаж короба автоматической двери в проем

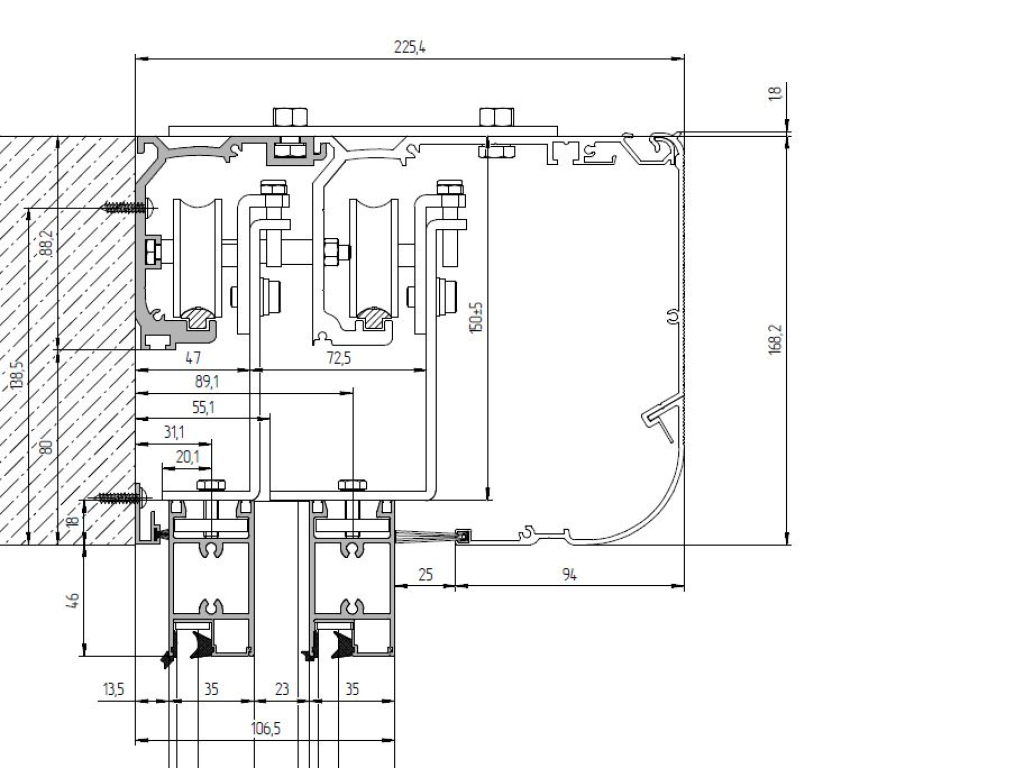

Монтаж короба телескопической двери в проем
Комплектация
Базовая комплектация
Профиль створок, Профиль под фотоэлемент (2 шт), Электродвигатель, Контроллер, Датчик движения (2 шт), Натяжной ролик, Комплект кареток (4 шт), Соединитель ремня (2 шт), Приводной ремень, Стопор (2 шт), Фотоэлементная пара (комплект), Переключатель режимов, Короб привода с крышкой, Рельс с уплотнителем, Боковые крышки короба привода (2 шт), Комплект закладных пластин
Дополнительная комплектация автоматических дверей
Электромеханический замок обеспечивает защиту от несанкционированного проникновения
Аккумуляторная батарея (емкость 0,8 Аh)
обеспечивает бесперебойную работу двери без внешнего питания в течение 15-30
минут (170 циклов)
AD-30 — беспроводная кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открытие двери путем нажатия на кнопку)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку присутствия
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|
| Толщина профилей, мм | 35 | |
| Толщина заполнения, мм | 8, 9 или 24 | Створка «антипаника» |
| Максимальная высота, м | 2,4 | |
| Максимальный вес створки, кг. | 200/180/90 | Одностворчатая дверь/двустворчатая дверь/дверь «антипаника» |
| Двигатель, В | 24 | |
| Мощность, Вт | 100 | |
| Напряжение питания, В | 220 | |
| Диапазон рабочих температур, °С | -20…+70 | |
| Интенсивность использования, % | 100 | Для интенсивного прохода, круглосуточно |
Требования к строительному объекту
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
- Проем должен иметь прямоугольную форму.
- Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
- Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
- Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
- Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
- Притолока и боковые пристенки должны быть в одной плоскости.
- Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Дизайн
Заполнение любого типа толщиной от 4 до 20 мм
15 стандартных цветов для порошковой покраски алюминиевых конструкций
