EFFECT HOUSEHOLD 15 – это многофункциональный модуль для организации вспомогательных помещений подсобных хозяйств: хозблоков, бытовок, помещений для хранения инструмента, инвентаря, оборудования и материалов, мастерских и прочих строений. Помимо универсального назначения модули EFFECT HOUSEHOLD обладают рядом других преимуществ: эстетичным внешним видом, технологичной и прочной конструкцией, качеством серийного изделия, выпускаемого при автоматизации процессов проектирования и изготовления.

Преимущества

ВЫСОКАЯ ПРОЧНОСТЬ. Конструкция хозяйственного блока выдерживает нагрузки до 4-го снегового, 4-го ветрового и 8-го сейсмического районов одновременно.
БЫСТРЫЙ МОНТАЖ И ДЕМОНТАЖ. Отсутствие заклепочных соединений, продуманная высокотехнологичная конструкция и пошаговая инструкция сборки обеспечивают быстрый монтаж и демонтаж хозяйственного блока.
ДОЛГОВЕЧНОСТЬ. Отсутствие монтажных сварочных работ, использование качественной порошковой окраски стали и долговечного PIR-утеплителя увеличивают срок службы хозяйственного блока при бережной эксплуатации до 50 лет.
КРУГЛОГОДИЧНОЕ СТРОИТЕЛЬСТВО. Отсутствие обязательных монтажных сварочных и мокрых работ при монтаже позволяет проводить строительные работы в любую погоду вне зависимости от времени года.
ЛЕГКОСТЬ КОНСТРУКЦИИ. Оптимальная толщина металла и использование PIR-утеплителя, обладающего низкой плотностью, обеспечивают легкость конструкции, что в свою очередь позволяет выполнять монтаж хозяйственного блока на облегченный фундамент.
КОМПЛЕКСНЫЙ ПОДХОД. Мы предлагаем хозяйственный блок максимальной заводской готовности, а также широкий ассортимент продукции DoorHan, который позволяет укомплектовать любой строительный объект самым разнообразным оборудованием: уличными воротами, калитками, роллетами, ограждениями, быстровозодимыми домами и т. д.
ПОЛНЫЙ ЦИКЛ ПРОИЗВОДСТВА. Покраска оцинкованной рулонной стали в цвет «золотой дуб», структурирование рулонной стали, синтез сложных полиэфирных соединений, смешивание различных компонентов для получения полиола, изготовление PIR-панелей, лазерная резка, гибка, обработка, сварка и порошковая окраска модульного металлокаркаса, а также производство двери «ЭКО» осуществляются на высокотехнологичных заводах концерна, имеющих в своем арсенале дорогостоящее, профессиональное оборудование.
ПРОДУМАННЫЙ ДИЗАЙН. Экстерьер хозяйственного блока разработан командой профессионалов концерна DoorHan и представляет собой уникальное сочетание стиля «техно» и высокотехнологичных материалов, отвечающих всем современным архитектурным требованиям.
ОПЕРАТИВНАЯ ДОСТАВКА. 24 производственно-складских комплекса и обширная сеть дилеров на территории РФ позволяют в кратчайшие сроки доставить гараж в любой регион страны.

Дизайн

ДИЗАЙН СТЕНОВЫХ ПАНЕЛЕЙ

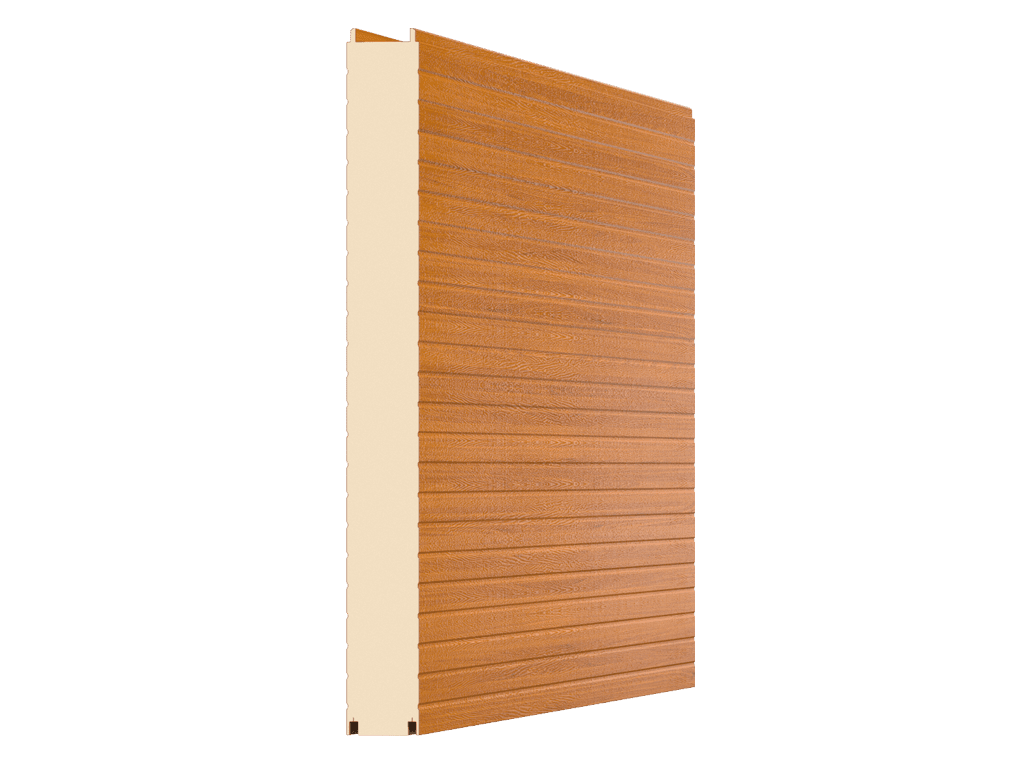

Хозяйственный блок (бытовка) EFFECT HOUSEHOLD 15 1

Трапеция 50/11 (внешняя сторона)

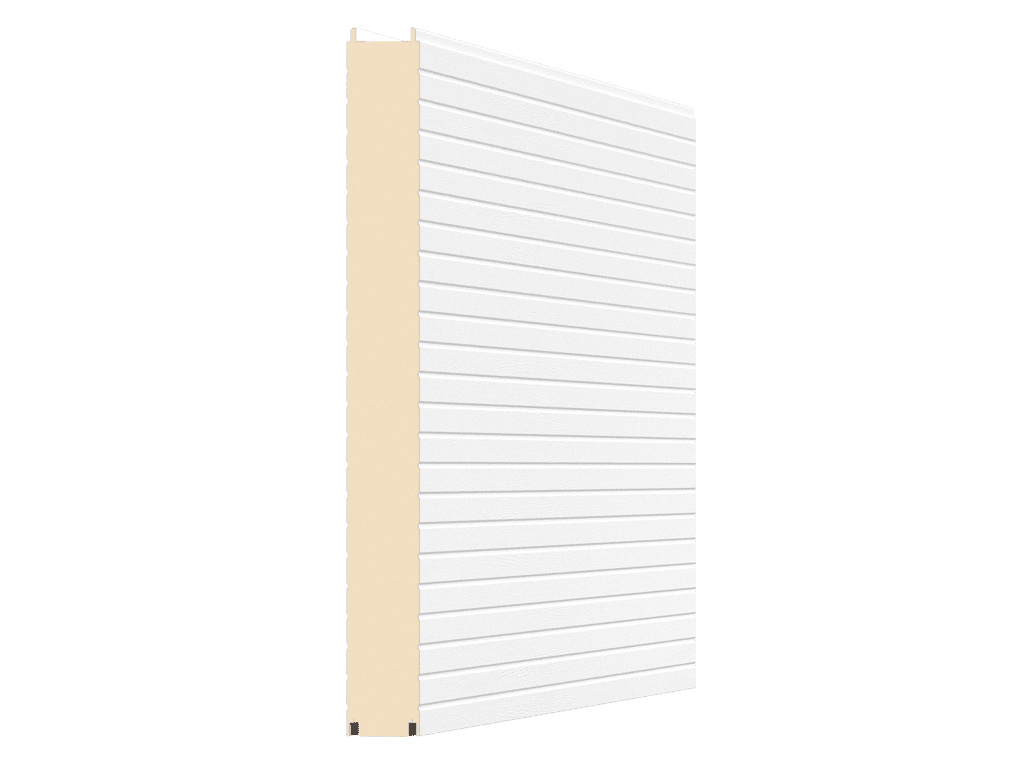

Хозяйственный блок (бытовка) EFFECT HOUSEHOLD 15 2
Трапеция 50/11 (внутренняя сторона)

ТИП ПОВЕРХНОСТИ

Хозяйственный блок (бытовка) EFFECT HOUSEHOLD 15 3

Под дерево (внешняя и внутренняя сторона)

ЦВЕТ ПАНЕЛЕЙ

Хозяйственный блок (бытовка) EFFECT HOUSEHOLD 15 4

Золотой дуб (внешняя сторона)

Хозяйственный блок (бытовка) EFFECT HOUSEHOLD 15 5

RAL 9003 белый (внутренняя сторона)

ЦВЕТ КАРКАСА

Хозяйственный блок (бытовка) EFFECT HOUSEHOLD 15 6

RAL 7016 (антрацит)

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Длина конструкции, м	6,000
Ширина конструкции, м	2,435
Высота конструкции, м	2,670

Конструкция

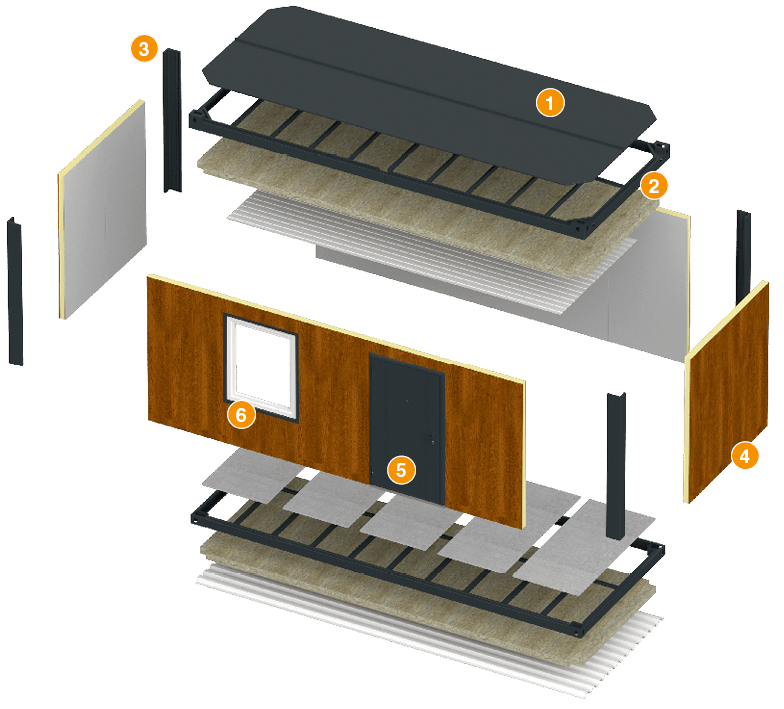

Хозяйственный блок (бытовка) EFFECT HOUSEHOLD 15 7
1. Панели фальцевой кровли модуля на основе стального оцинкованного листа с полимерным покрытием
2. Силовой каркас рамы покрытия
3. Угловая несущая стойка на болтовых соединениях с рамами покрытия и основания
4. Стеновая сэндвич-панель внешнего ограждения
5. Дверь внешняя DoorHan серии «ЭКО»
6. Окно ПВХ (опция)

Стандартные конструктивные решения

ПАРАМЕТРЫ EFFECT HOUSEHOLD 15

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
L, мм Длина модуля габаритная	6 000
B, мм Ширина модуля габаритная	2 435
H, мм Высота модуля габаритная	2 670
S, мм Толщина панели с PUR/PIR-утеплителем	60
l, мм Длина модуля внутренняя	5 820
b, мм Ширина модуля внутренняя	2 255
h, мм Высота модуля внутренняя	2 370

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Диапазон рабочих температур, °С	-50…+50
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м²	I–IV ветровой район СП 20.13330.2016 «Нагрузки и воздействия»
Снеговая нагрузка, кг/м²	I–IV снеговой район СП 20.13330.2016 «Нагрузки и воздействия»	Нагрузка указана на раму покрытия модуля
Теплоизолятор	Рамы основания и покрытия – минеральная плита толщиной 100 мм; стеновая панель – пенополиизоцианурат толщиной 60 мм
Теплопроводность, Вт/м*°С	0,042–0,045	Минеральная плита
Теплопроводность, Вт/м*°С	0,022–0,024	Пенополиуретан, пенополиизоцианурат
Толщина, мм	100	Стандартная теплоизоляция рам модуля
Толщина, мм	60	Стандартная толщина теплоизолятора и внешнего стенового ограждения (сэндвич-панелей)
Вес изделия, кг	1 800
Сейсмическая стойкость по СП 14.13330.2014, баллы по MSK-64	До 8 баллов	При условии выполнения необходимых конструктивных мероприятий
Огнестойкость по СП 112.13330.2011	IV
Класс конструктивной пожарной опасности по СП 112.13330.2011	С1	Указан для стандартной конструкции; также возможен при выполнении дополнительных мероприятий по защите конструкций
Срок службы, лет	20	Указан средний показатель
Ресурс, циклов	5	Допустимое количество сборок блок-модуля без потери качества

Условия эксплуатации продукции

1. В процессе использования модуля необходимо соблюдать условия эксплуатации отдельных его компонентов: внешних стальных дверей, пластиковых окон, ограждающих конструкций. При эксплуатации данных конструкций необходимо руководствоваться инструкциями изготовителей.
2. Модули могут использоваться при температуре от -50 до +50 °C и в любой климатической зоне.
3. Выполняйте техническое обслуживание модуля не реже 1 раза в год. Рекомендуемая периодичность: перед летним и зимним сезонами.
4. В процессе эксплуатации модуля необходимо ежедневно поддерживать помещения в чистоте и порядке, а также обеспечивать в них комфортную температуру и уровень влажности. В зимний период – своевременно выполнять уборку снега с крыши и рядом с модулем. Периодически проводить плановые проверки систем пожаротушения и заземления.
5. При эксплуатации модуля соблюдайте правила пожарной безопасности.
6. Запрещается вносить в конструкцию изменения, не согласованные с изготовителем, которые могут повлиять на условия эксплуатации модуля.
7. Разрешенная нагрузка на раму основания стандартного бытового блок-модуля не должна превышать 200 кг на м², а на раму покрытия – 150 кг на м².

Упаковка

УПАКОВКА В КАРТОН

ХАРАКТЕРИСТИКИ УПАКОВКИ

Описание

Картонные листы укладываются на напольное финишное покрытие для его защиты. При упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Защитное покрытие комплектации блок-модуля и транспортного пакета

УПАКОВКА В ДЕРЕВО	ХАРАКТЕРИСТИКИ УПАКОВКИ
	При отправке в труднодоступные и удаленные регионы изделия упаковывают в деревянные ящики, которые зашивают фанерой

УПАКОВКА В КОНТЕЙНЕР	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Комплектация блок-модулей, которую размещают в стандартном транспортном контейнере

УПАКОВКА В КОРОБКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Упаковка комплектации представляет собой коробку стандартного размера
Состав	Коробка из трехслойного картона, стретч-пленка, скотч с логотипом
Длина, мм	550
Ширина, мм	450
Высота, мм	300

УПАКОВКА В СТРЕТЧ — ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Покрытие лицевой поверхности стальных конструкций блок-модуля защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия

УПАКОВКА НА ПАЛЕТУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание	Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и т. д.)

Гарантийные обязательства

Гарантийный срок исчисляется с первого дня ввода модуля в эксплуатацию, независимо от числа последующих передислокаций, и составляет 12 месяцев.
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации модуля с составлением рекламационного акта, содержащего:
— наименование организации, в которой эксплуатируется здание, ее почтовый адрес,
— дату получения здания от завода-изготовителя,
— характер повреждения и условия, при которых оно произошло,
— заключение комиссии с участием представителя заинтересованной стороны.
