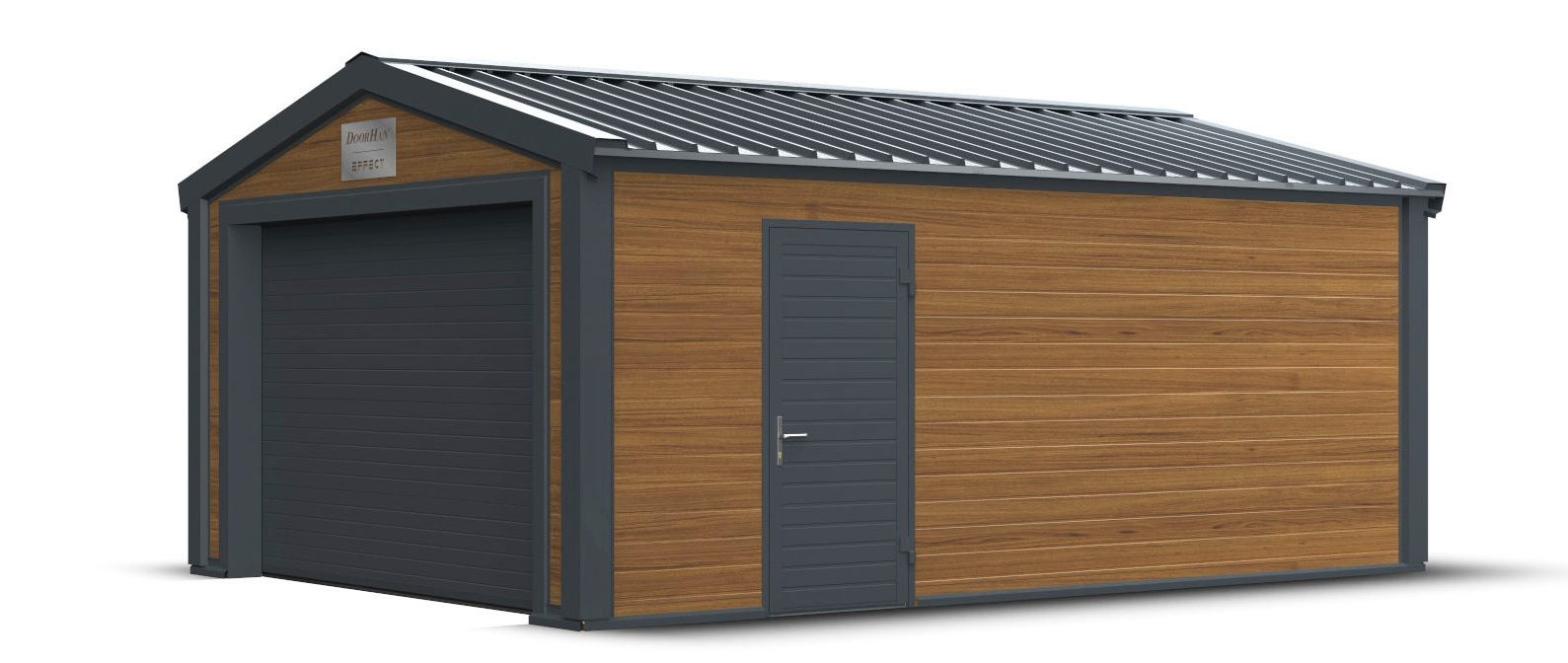

Гараж серии EFFECT 36

Доставка из Москвы

Гараж DoorHan серии EFFECT 36  представляет собой теплое помещение для двух транспортных средств. Использующиеся в отделке кровельные и стеновые панели с PIR-изоляцией обеспечивают сочетание хороших эксплуатационных и эстетических качеств. Въездной проем оформлен автоматизированными секционными воротами RSD02 производства DoorHan, а для дополнительного входа в помещение предусмотрена гаражная дверь «УЛЬТРА». Состав комплекта:

  • Комплект металлоконструкций.
  • Комплект стеновых и кровельных сэндвич-панелей.
  • Комплект декоративных элементов.
  • Комплект ворот RSD02, электропривод SECTIONAL-1000 PRO, 2 пульта TRAMSMITTER 2-PRO.
  • Гаражная дверь «Ультра».
  • Комплект брендирования.
  • Монтажный комплект.

Детали

Габариты

6 170х6 010

Этажность

1 этажные

970.000
Цена указана с НДС 20%

Описание

Гараж DoorHan серии EFFECT 36  представляет собой теплое помещение для двух транспортных средств.Размеры 6051х4310х2908. Гараж можно собрать своими руками. Использующиеся в отделке кровельные и стеновые панели с PIR-изоляцией обеспечивают сочетание хороших эксплуатационных и эстетических качеств. Въездной проем оформлен автоматизированными секционными воротами RSD02 производства DoorHan, а для дополнительного входа в помещение предусмотрена гаражная дверь «УЛЬТРА». Это гараж быстро монтируется и может быть установлен практически в любом месте. Монтаж гаража вполне возможно произвести собственными силами. Оптимальная численность монтажной бригады составляет 3 человека. За более детальной информацией и возникающим вопросам обращайтесь к нашим менеджерам. Купить гараж Вы сможете набрав наших менеджеров. Сертификаты, чертежи и инструкции по монтажу сможете увидеть правее в документации. Цена гаража указана на сайте. Состав комплекта:

  • Комплект металлоконструкций.
  • Комплект стеновых и кровельных сэндвич-панелей.
  • Комплект декоративных элементов.
  • Комплект ворот RSD02, электропривод SECTIONAL-1000 PRO, 2 пульта TRAMSMITTER 2-PRO.
  • Гаражная дверь «Ультра».
  • Комплект брендирования.
  • Монтажный комплект.

Конструкция

Гараж DoorHan Effect 36

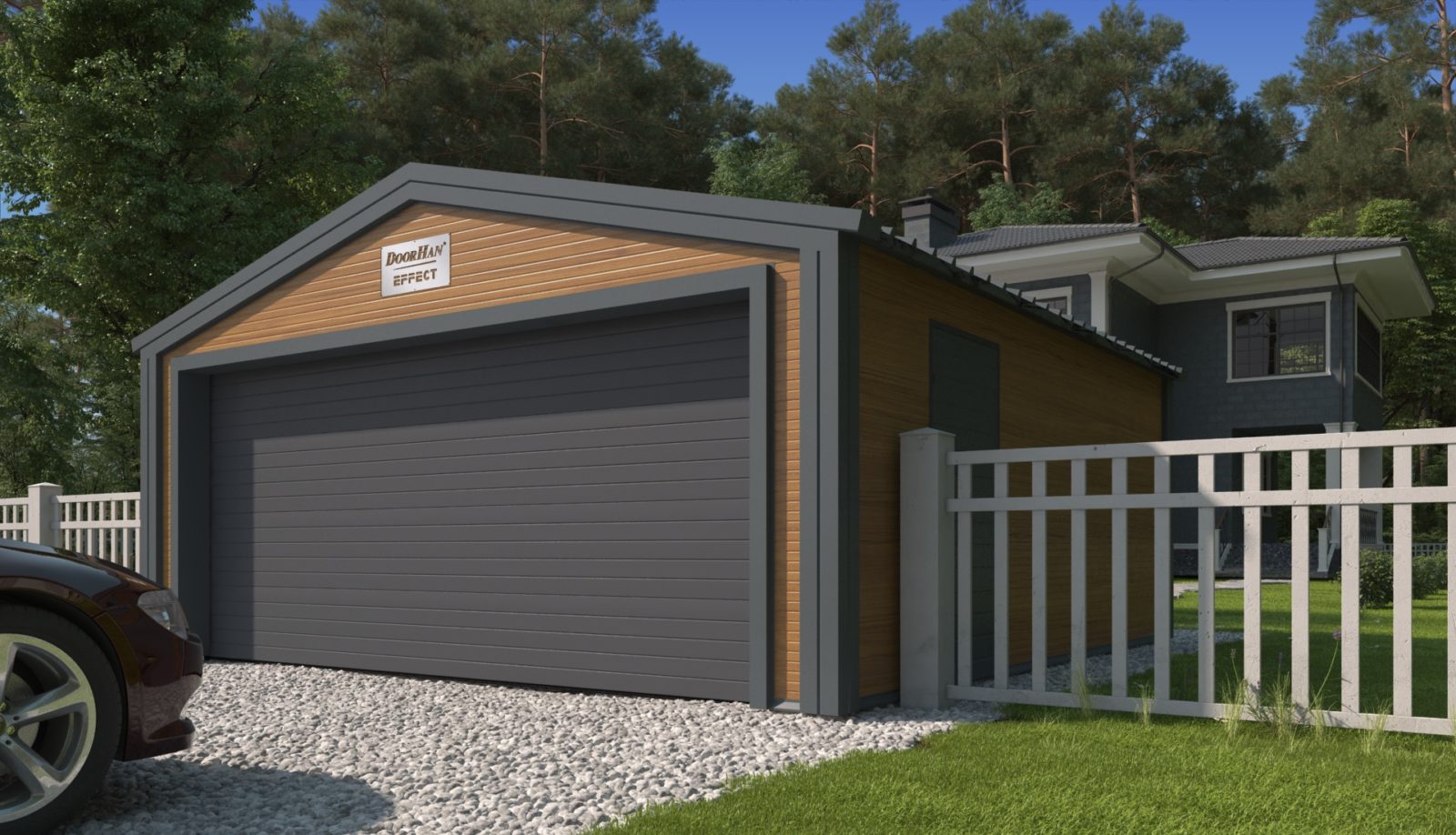

Гараж серии EFFECT 36

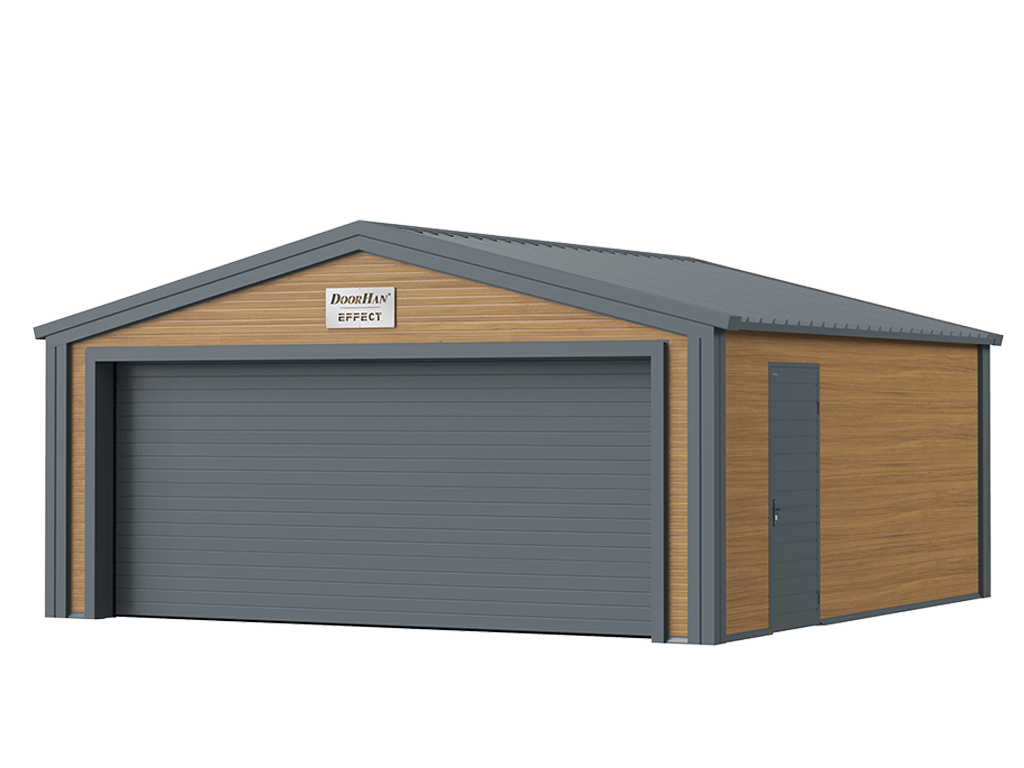

Гараж серии EFFECT 26
Гараж серии EFFECT 36 1

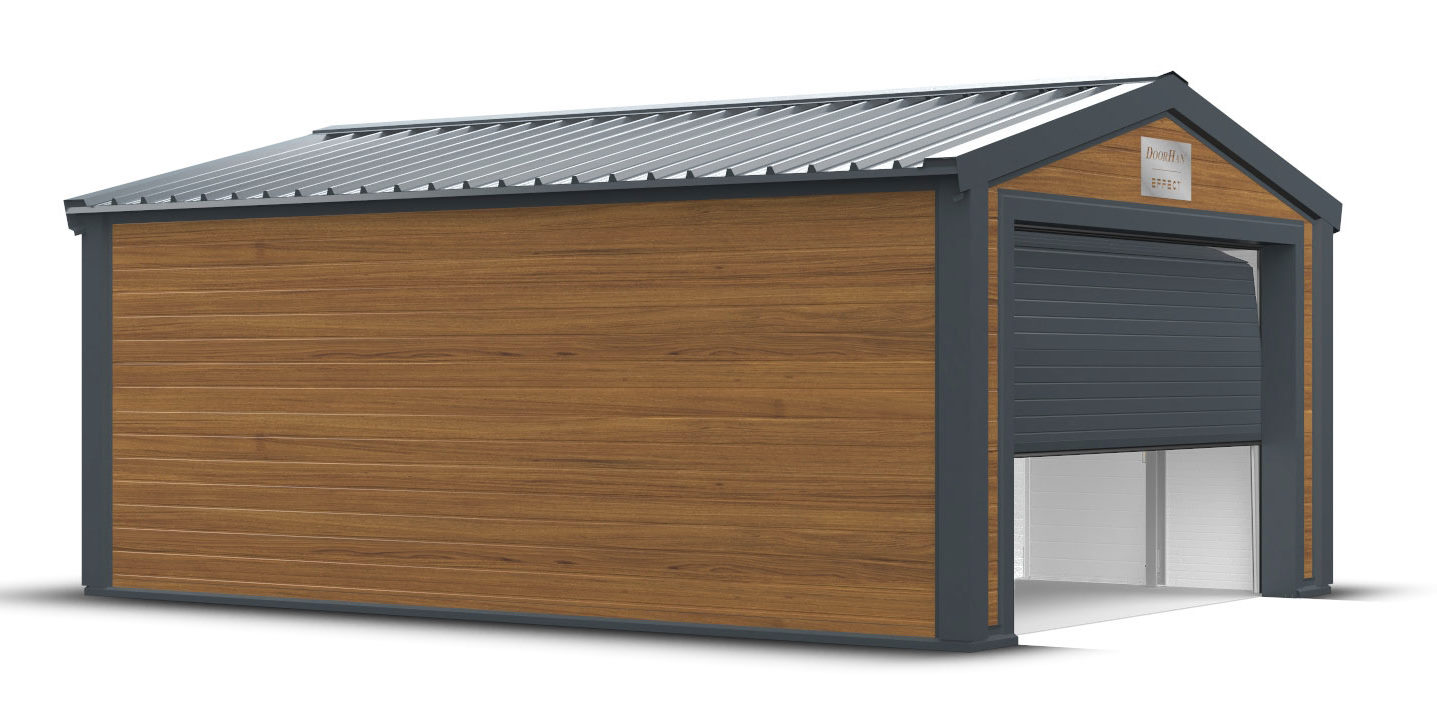

Гараж серии EFFECT 36 2

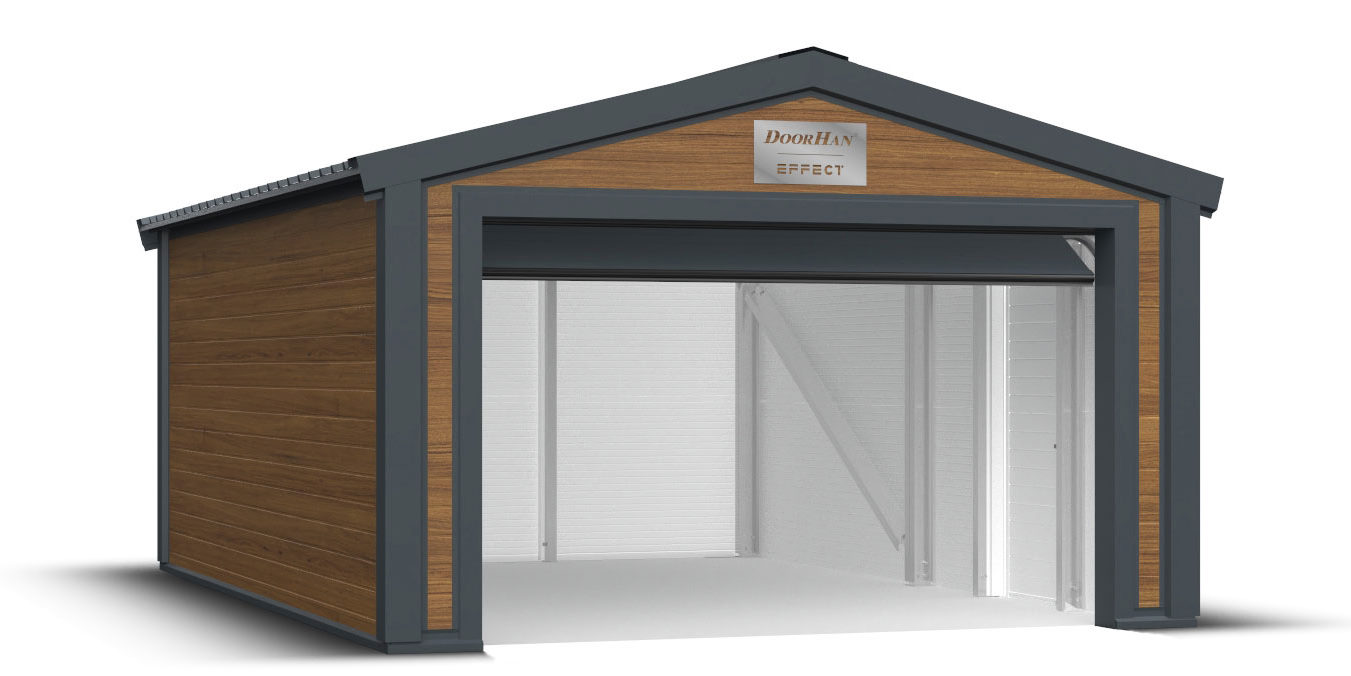

Гараж серии EFFECT 36 3

Гараж серии EFFECT 36 4

Параметры

Параметр Показатель
Площадь, м² 36
Длина, мм 6 170
Ширина, мм 6 010
Высота в коньке, мм 3 210
Высота проема, мм 2 150
Ширина проема, мм 5 100

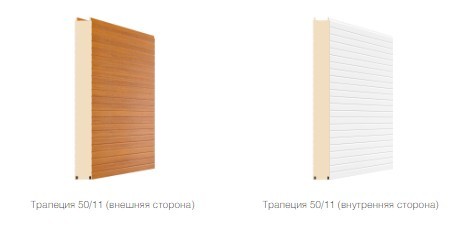

Дизайн стеновых панелей

Гараж серии EFFECT 36 5

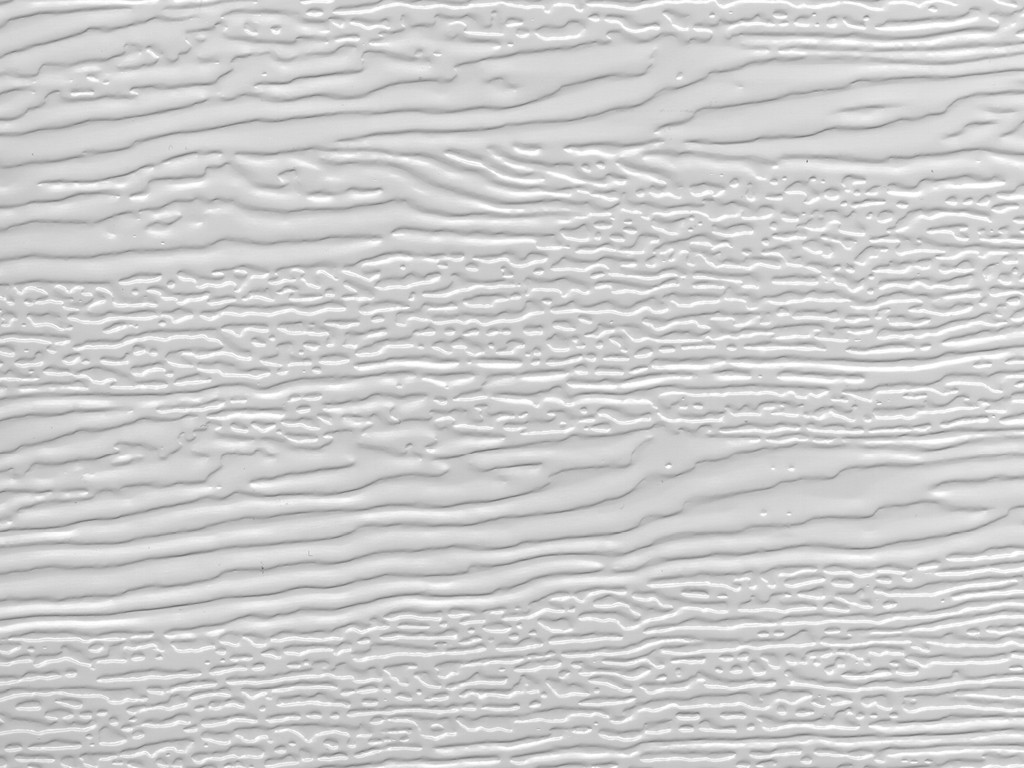

Тип поверхности

Гараж серии EFFECT 36 6

Под дерево (внешняя и внутренняя сторона)
Цвет поверхностей панели

Гараж серии EFFECT 36 7
Ограждающие конструкции

Гараж серии EFFECT 36 8

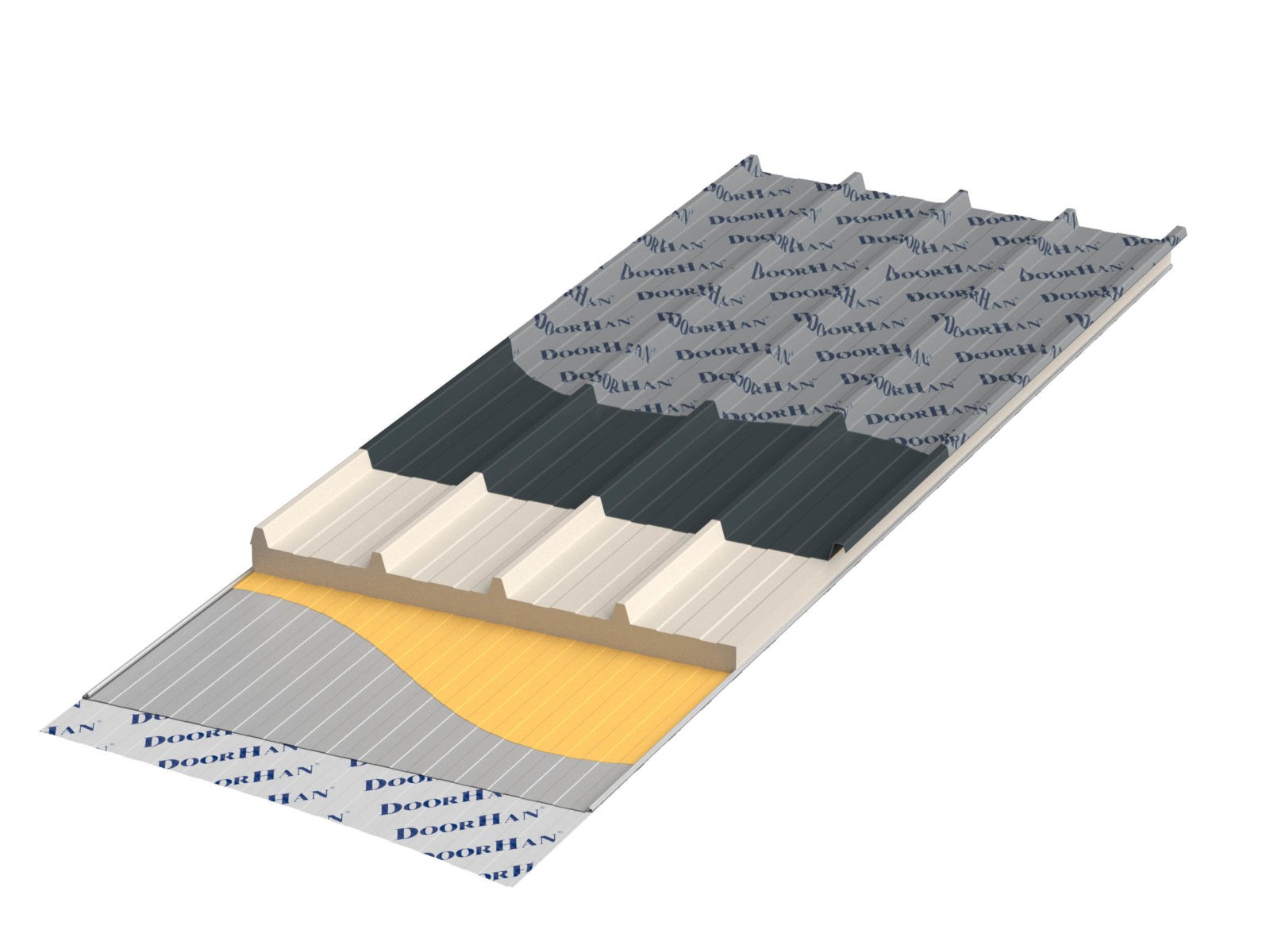

Трехслойная кровельная сэндвич-панель
с PIR-наполнителем; цвет снаружи — RAL 7016;
цвет внутри — RAL 9003

Гараж серии EFFECT 36 9

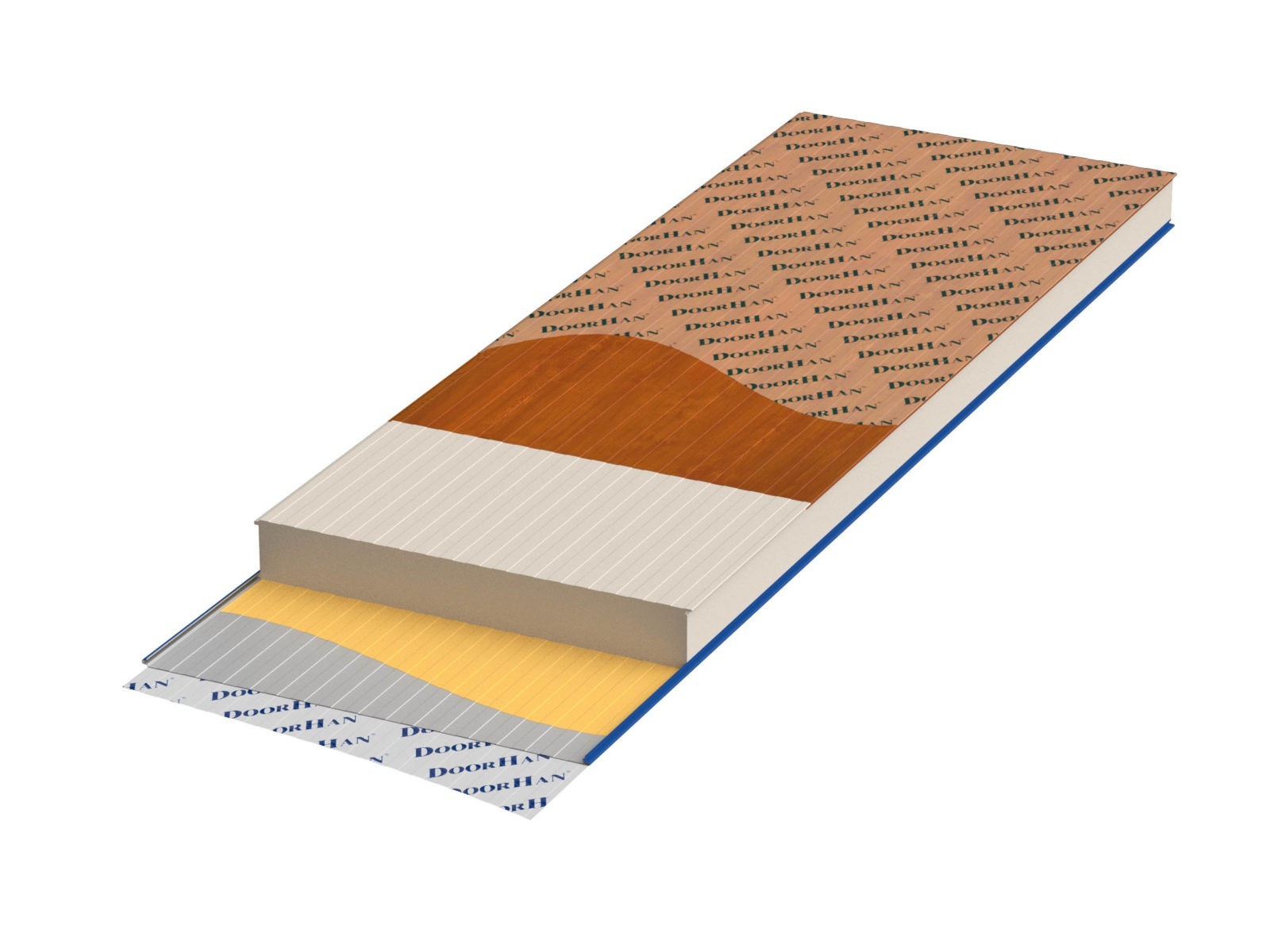

Трехслойная стеновая сэндвич-панель
с PIR-наполнителем; цвет снаружи — золотой дуб; цвет внутри — RAL 9003

Преимущества

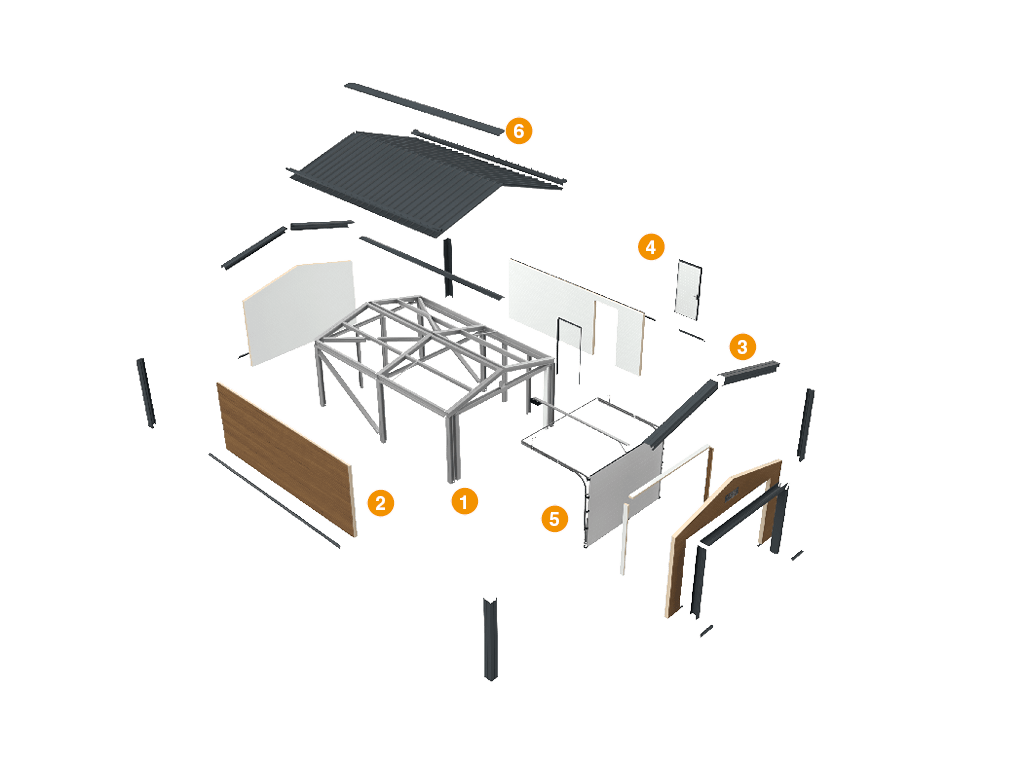

  1. Гаражи EFFECT обладают повышенной несущей способностью и выдерживают нагрузки 1-4 снегового района, 1-4 ветрового района и до 9 сейсмического района.
    Гараж серии EFFECT 36 10
  2. Быстрое строительство гаража возможно благодаря продуманной высокотехнологичной конструкции и пошаговой инструкции сборки.
  3. Наполнение панелей (стен) инновационным утеплителем – PIR (пенополиизоциануратом), наделяет их рядом преимуществ.
    • Панель PIR толщиной 100 мм эквивалентна по сопротивлению теплопередаче пенополистиролу толщиной 160 мм, панели из минеральной ваты в 170 мм, газобетонному блоку толщиной 420 мм, клееному брусу в 440 мм, плите из
      пенобетона толщиной 450 мм.
    • У PIR почти отсутствует гигроскопичность, в отличие от минеральной ваты, которая сильно впитывает влагу.
    • PIR абсолютно экологичен, не дает эмиссию формальдегидов, бензола и стирола, в отличие от минеральной ваты и пенополистерола.
    • PIR невероятно долговечен. Он не теряет своих свойств по истечении даже 50 лет, в отличие от других утеплителей, минеральная вата, например, со временем начинает осыпаться.
    • Прекрасные показатели огнеупорности и пожарной безопасности, которые позволяют панелям с наполнителем PIR относиться к изделиям группы горючести Г1, в отличие от пенополистерола, который имеет группу горючести Г4.
    • Биологическая стойкость. PIR не подвержен гниению и образованию грибков, также не является средой обитания различных насекомых и грызунов.
      — Оптимальная плотность PIR и оптимальная толщина металла позволяют легко и быстро монтировать панели, в отличие от минеральной ваты, которая имеет плотность в 4-5 раз выше.
    • Высокая прочность. Прочность на разрыв составляет 150 кПа, а прочность на сжатие при 10 % деформации – 120 кПа, что в 1,5 раза превосходит показатели минеральной ваты даже с высокой плотностью.
  4. Отсутствие обязательных сварочных работ при монтаже ЛСТК каркаса позволяет проводить монтаж в любую погоду и делает конструкцию более долговечной (нет необходимости подкрашивать места сварки для предотвращения коррозии).
    Гараж серии EFFECT 36 11
  5. Легкость конструкции достигается благодаря максимально облегченному ЛСТК-каркасу и использованию PIR-панелей, благодаря чему гараж EFFECT можно ставить на 140 мм заливную бетонную плиту всего лишь с одним уровнем армированного усиления. Это один из вариантов фундамента для постройки гаража, возможны и другие.
  6. Комплексный подход позволяет предложить клиенту строительство гаража максимальной готовности: легкий и технологичный ЛСТК-каркас, инновационные PIR-панели, прекрасно зарекомендовавшие себя на рынке секционные гаражные ворота RSD02, дверь «Ультра», высокотехнологичный привод SECTIONAL-800, пульты управления.

Гараж серии EFFECT 36 12

Подготовка строительного объекта

Гараж серии EFFECT 36 13
1. Подготовить место складирования элементов быстровозводимого гаража.

2. Проанализировать вопросы, связанные со скрытыми коммуникациями, расположенными вблизи места устройства фундамента на строительной площадке.

3. Выбрать оптимальный фундамент для установки гаража с учетом сведений о сейсмичности района строительства, действующих на фундамент нагрузках, особенностях почвы, условиях существующей застройки и влиянии на нее нового строительства.

Если в качестве фундамента будет использована монолитная плита, то площадка, на которой впоследствии расположится гараж, должна быть идеально ровной. В случае использования фундамента из аэродромной или дорожной плиты произведите укладку плит на песчано-гравийную подушку согласно инструкции.

4. Выполнить заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.

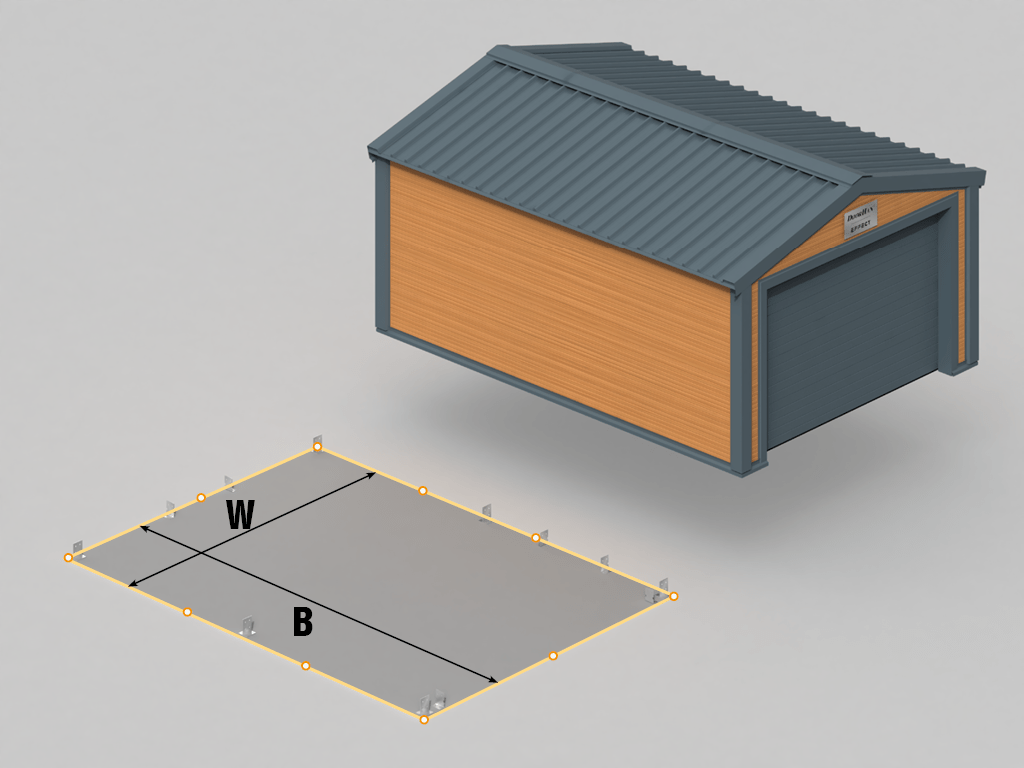

Требования к строительному объекту

1. Установочная поверхность (фундамент) должна быть спроектирована таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций гаража.

2. Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры гаража.

3. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.

Видеообзоры

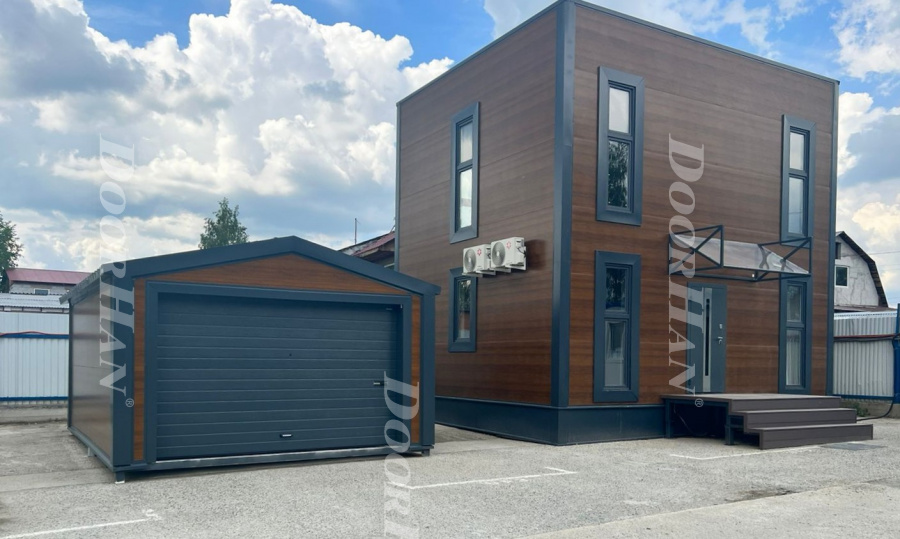

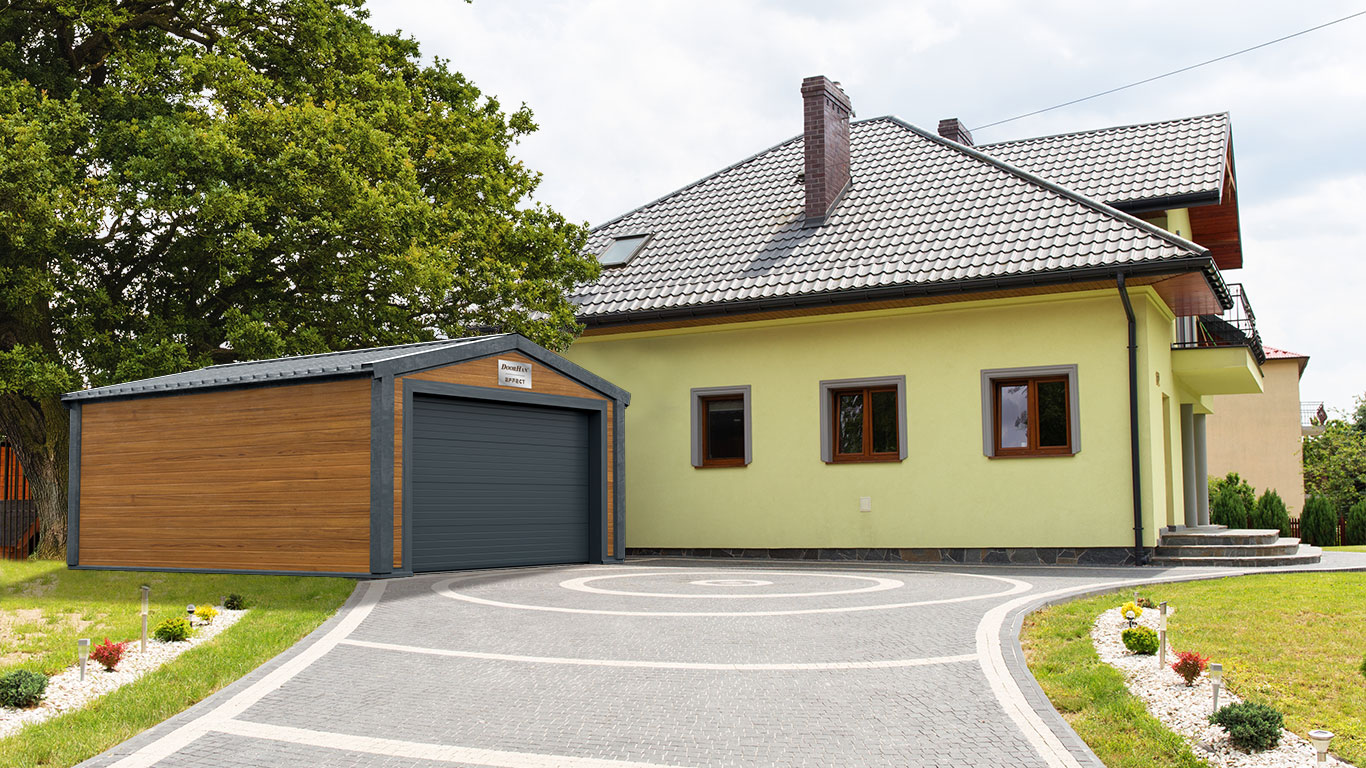

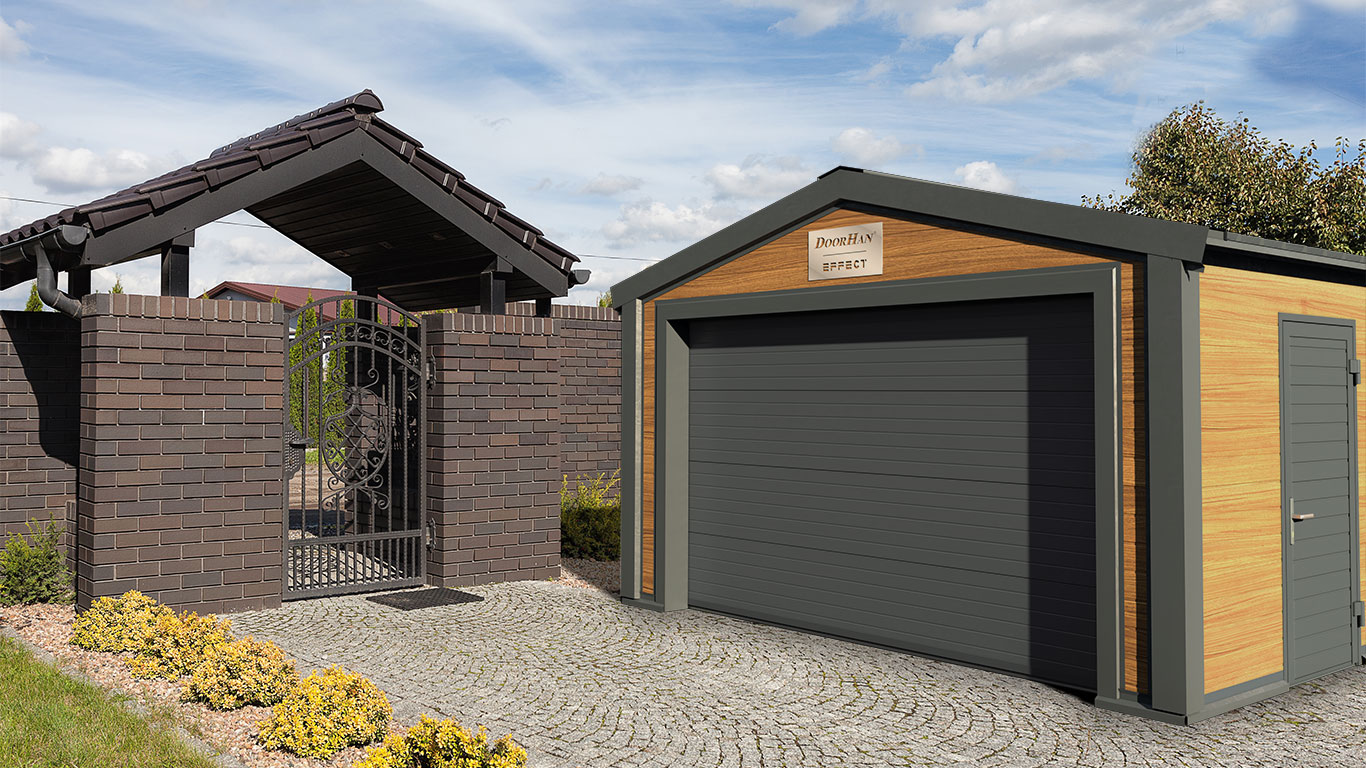

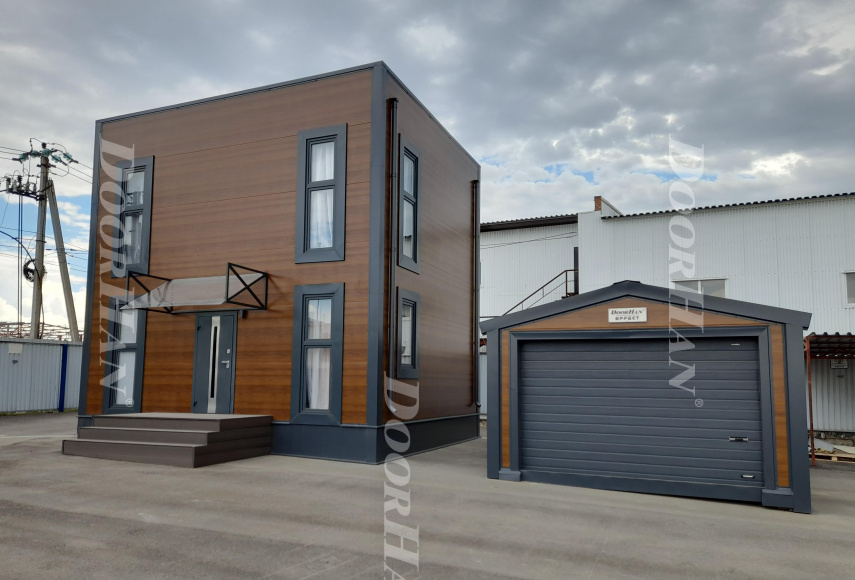

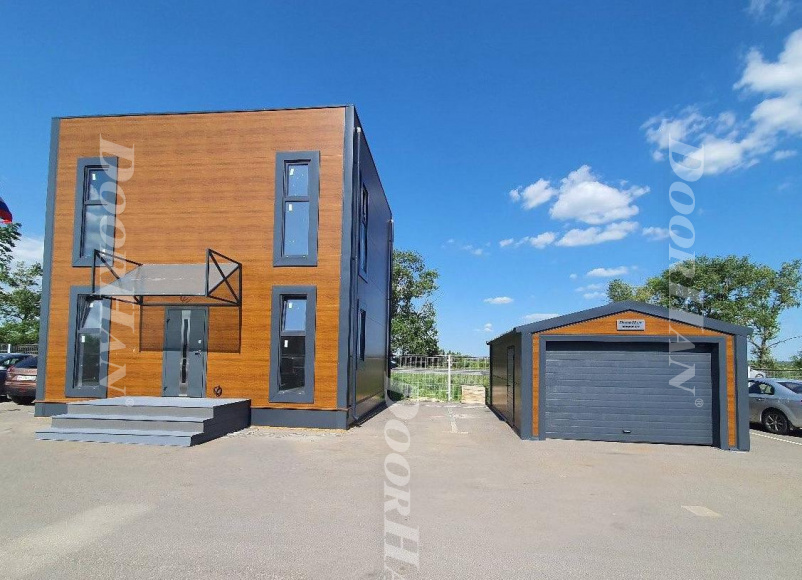

Внешний вид

Гараж серии EFFECT 36 14

Гараж серии EFFECT 36 15

Гараж серии EFFECT 36 16

Гараж серии EFFECT 36 17

Гараж серии EFFECT 36 18

Комплектация

Базовая комплектация

Гараж серии EFFECT 36 19

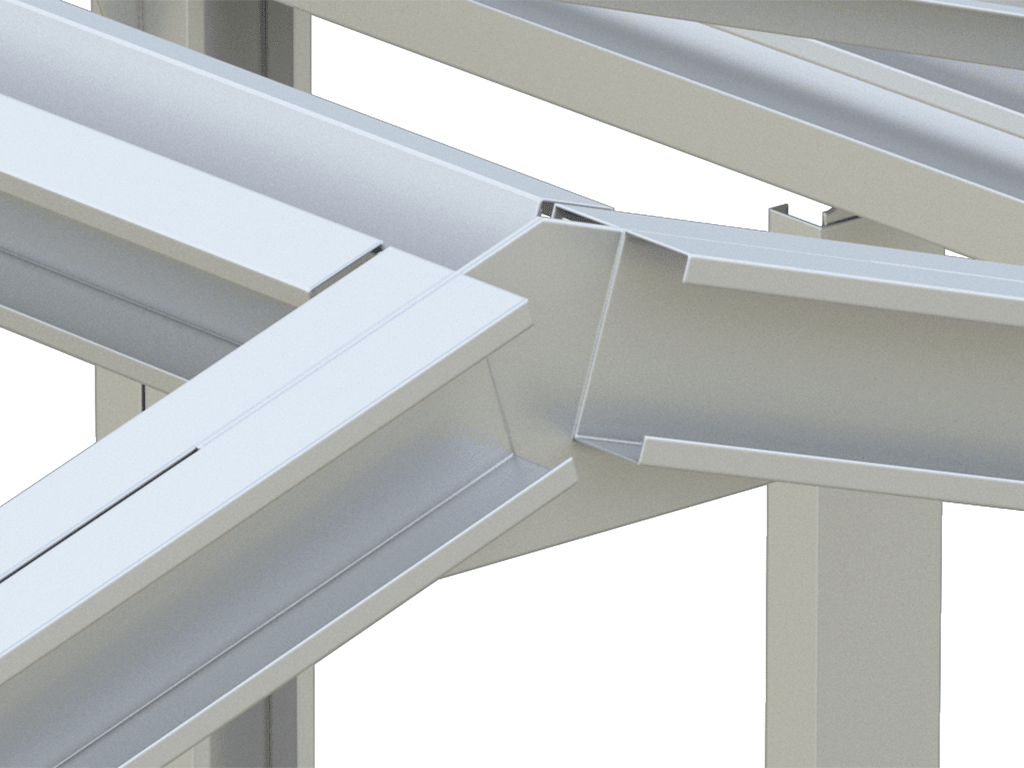

Металлоконструкция

Гараж серии EFFECT 36 20

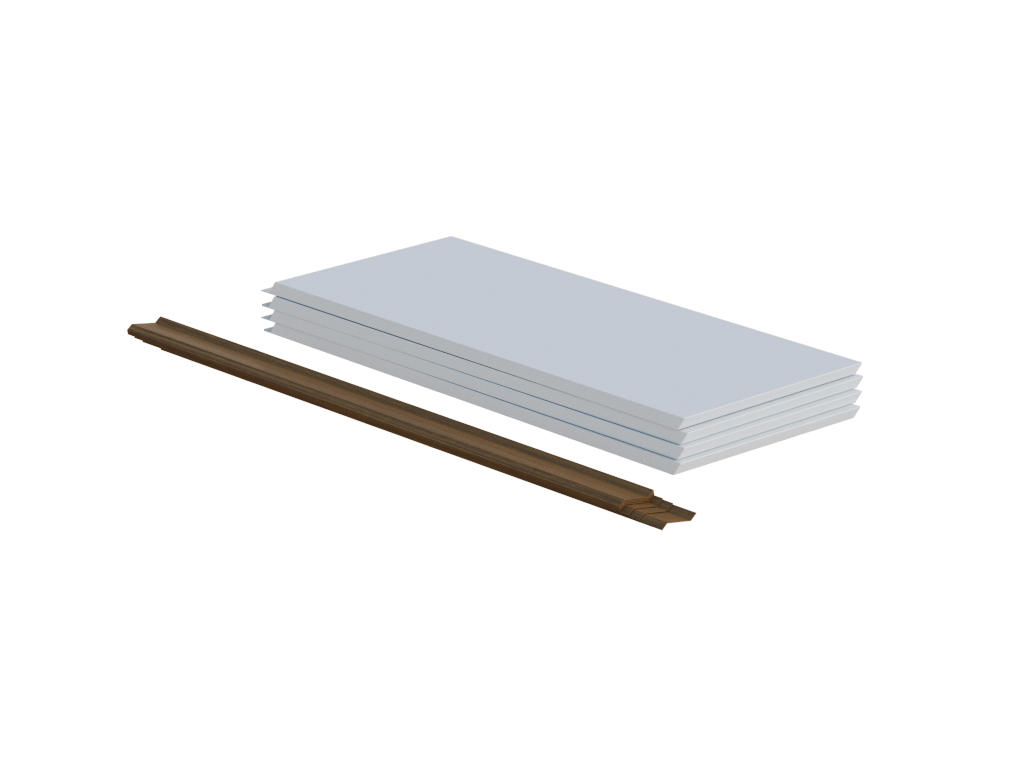

Ограждающая конструкция

Гараж серии EFFECT 36 21

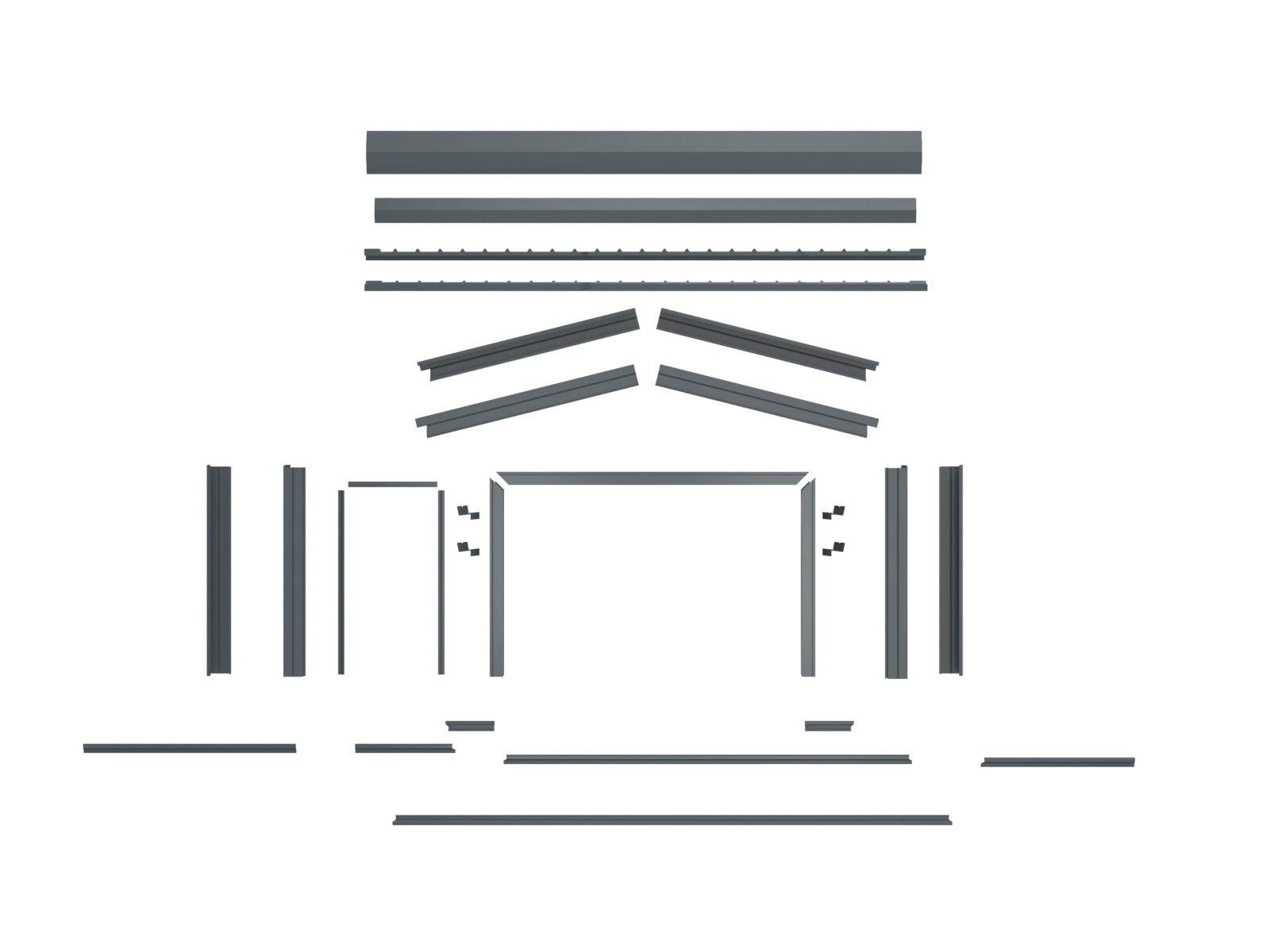

Декоративные элементы

Гараж серии EFFECT 36 22

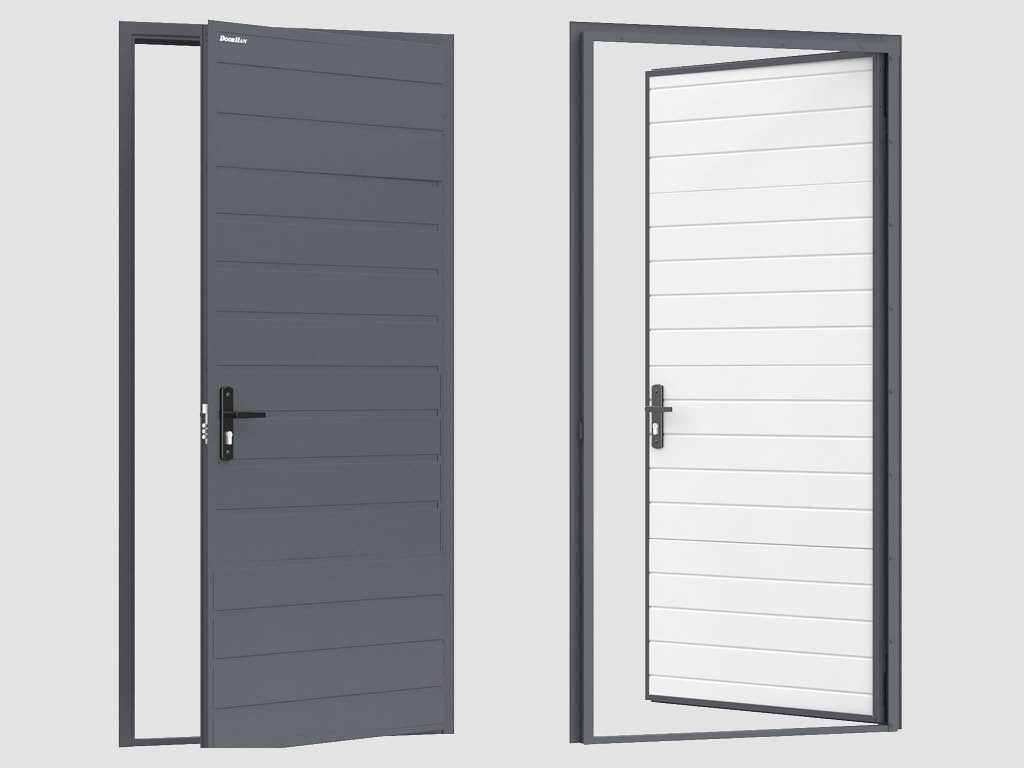

Дверь «Ультра»

Паспорта и сертификаты

Паспорт

Сертификат соответствия

Инструкция по монтажу EFFECT GARAGE 26

Инструкции

1. Следует проводить систематическое техническое обслуживание строительных конструкций здания на основе металлического каркаса из стальных оцинкованных профилей. Необходимо своевременно выполнять комплекс мероприятий по поддержанию исправности и эксплуатационной пригодности здания, отдельных его частей и конструктивных элементов.
2. В процессе эксплуатации, обслуживания и ремонта, технического перевооружения здания на основе металлического каркаса из стальных оцинкованных профилей запрещается изменять его объемно-планировочные решения, а также производить устройство в наружных стенах проемов для ворот, дверей, окон, вводов коммуникаций и т. п., выполнять работы по усилению строительных конструкций без согласования с заводом-изготовителем.
