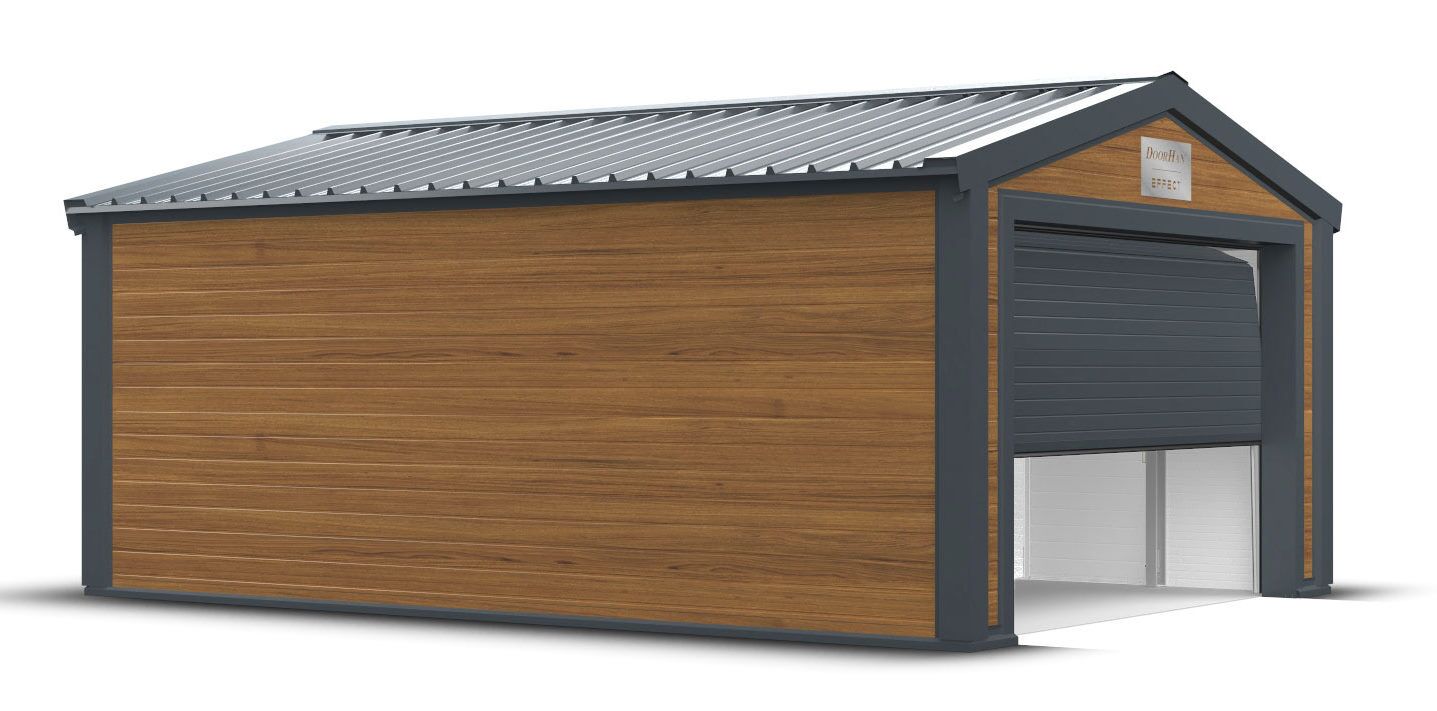

Гараж серии EFFECT 26

Доставка из Москвы

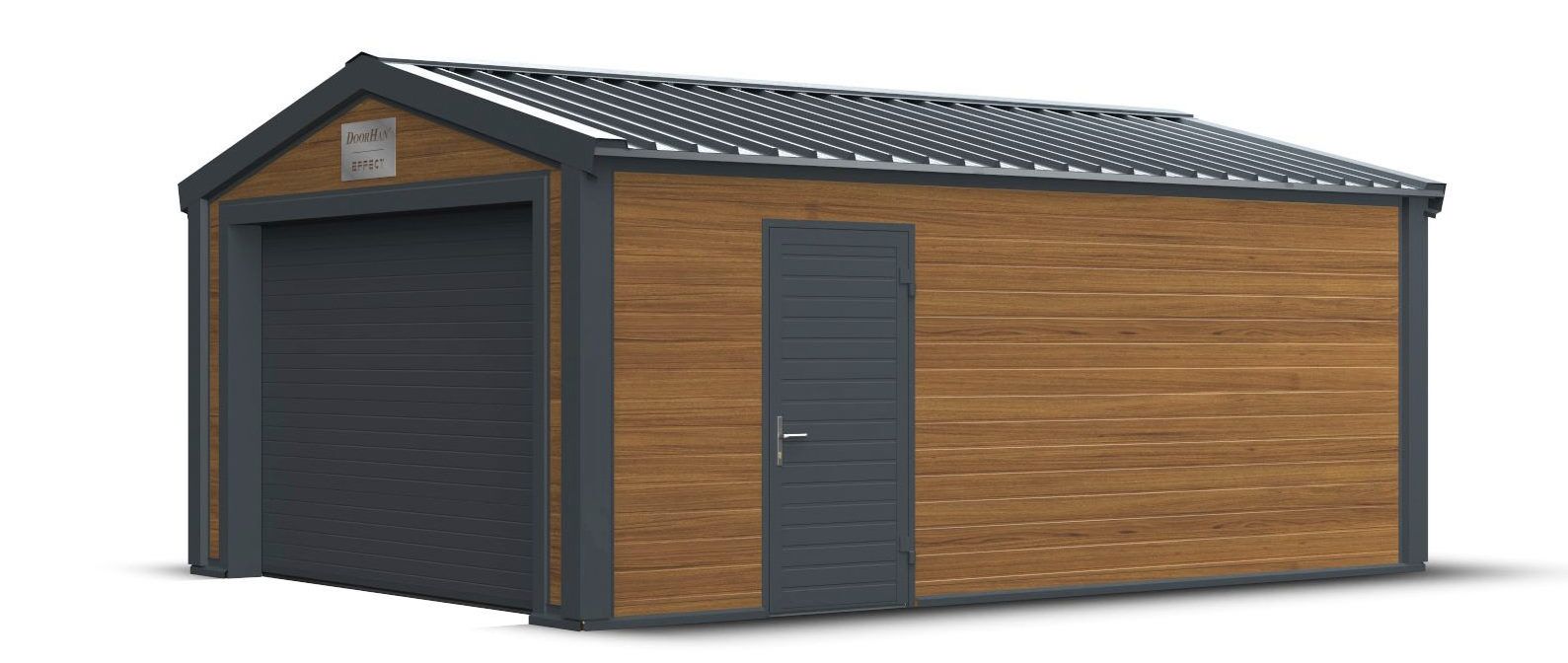

Гараж серии EFFECT 26 представляет собой теплый бокс для хранения и обслуживания одного транспортного средства. Использующиеся в отделке кровельные и стеновые панели с PIR-изоляцией обеспечивают сочетание хороших эксплуатационных и эстетических качеств. Въездной проем оформлен автоматизированными секционными воротами RSD01 производства DoorHan, а для дополнительного входа в помещение предусмотрена гаражная дверь «УЛЬТРА». Основа комплекта  гаража EFFECT 26   — это каркасная конструкция с размерами под один автомобиль. Это гараж быстро монтируется и может быть установлен практически в любом месте. Монтаж гаража вполне возможно произвести собственными силами. Оптимальная численность монтажной бригады составляет 3 человека. За более детальной информацией и возникающим вопросам обращайтесь к нашим менеджерам. Купить гараж Вы сможете набрав наших менеджеров. Сертификаты, чертежи и инструкции по монтажу сможете увидеть правее в документации. Цена гаража указана на сайте.  Состав комплекта:

  • Комплект металлоконструкций.
  • Комплект стеновых и кровельных сэндвич-панелей.
  • Комплект декоративных элементов.
  • Комплект ворот RSD01, электропривод SECTIONAL-800 PRO, 2 пульта TRAMSMITTER 2-PRO.
  • Гаражная дверь «Ультра».
  • Комплект брендирования.
  • Монтажный комплект.

Детали

695.000
Цена указана с НДС 20%

Описание

Гараж серии EFFECT 26 представляет собой теплый бокс для хранения и обслуживания одного транспортного средства. Использующиеся в отделке кровельные и стеновые панели с PIR-изоляцией обеспечивают сочетание хороших эксплуатационных и эстетических качеств. Въездной проем оформлен автоматизированными секционными воротами RSD01 производства DoorHan, а для дополнительного входа в помещение предусмотрена гаражная дверь «УЛЬТРА». Основа комплекта  гаража EFFECT 26   — это каркасная конструкция с размерами под один автомобиль. Это гараж быстро монтируется и может быть установлен практически в любом месте. Монтаж гаража вполне возможно произвести собственными силами. Оптимальная численность монтажной бригады составляет 3 человека. За более детальной информацией и возникающим вопросам обращайтесь к нашим менеджерам. Купить гараж Вы сможете набрав наших менеджеров. Сертификаты, чертежи и инструкции по монтажу сможете увидеть правее в документации. Цена гаража указана на сайте.  Состав комплекта:

  • Комплект металлоконструкций.
  • Комплект стеновых и кровельных сэндвич-панелей.
  • Комплект декоративных элементов.
  • Комплект ворот RSD01, электропривод SECTIONAL-800 PRO, 2 пульта TRAMSMITTER 2-PRO.
  • Гаражная дверь «Ультра».
  • Комплект брендирования.
  • Монтажный комплект.

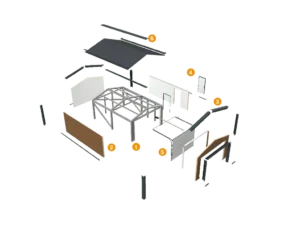

Конструкция

Гараж DoorHan Effect 26
Гараж серии EFFECT 26
Гараж серии EFFECT 26 1

Гараж серии EFFECT 26 2

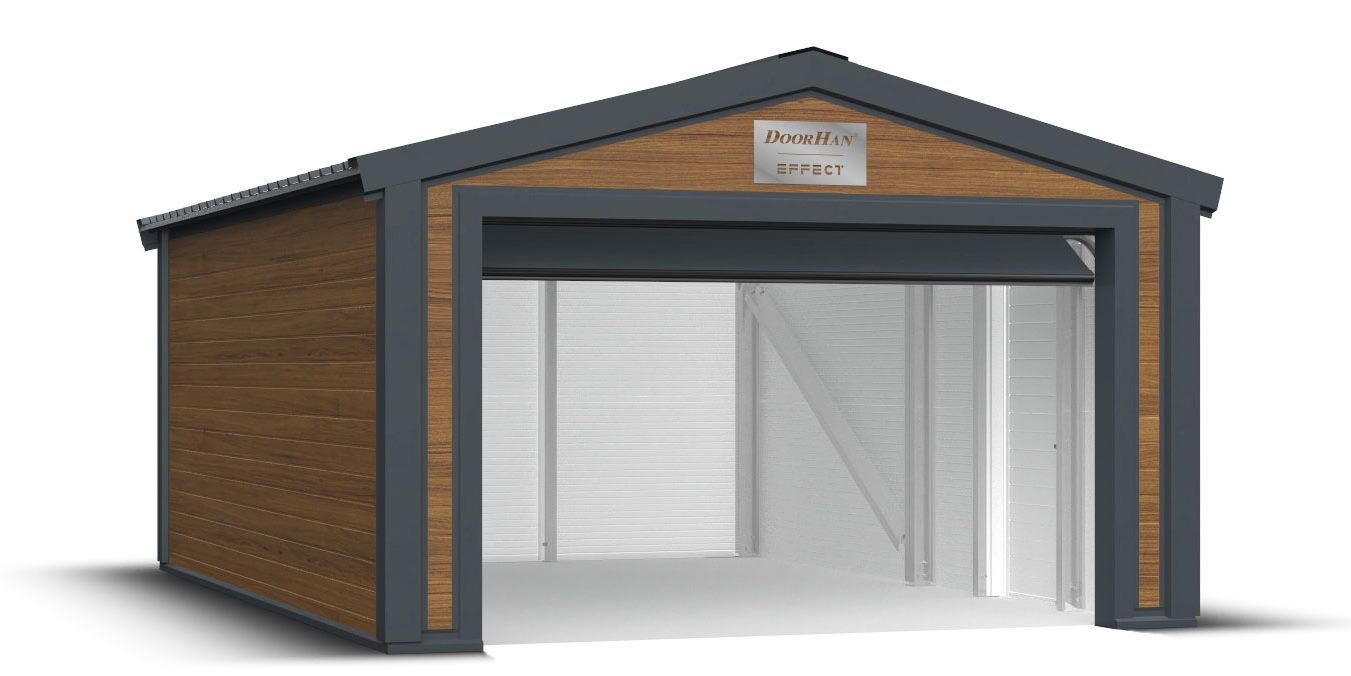

Гараж серии EFFECT 26 3

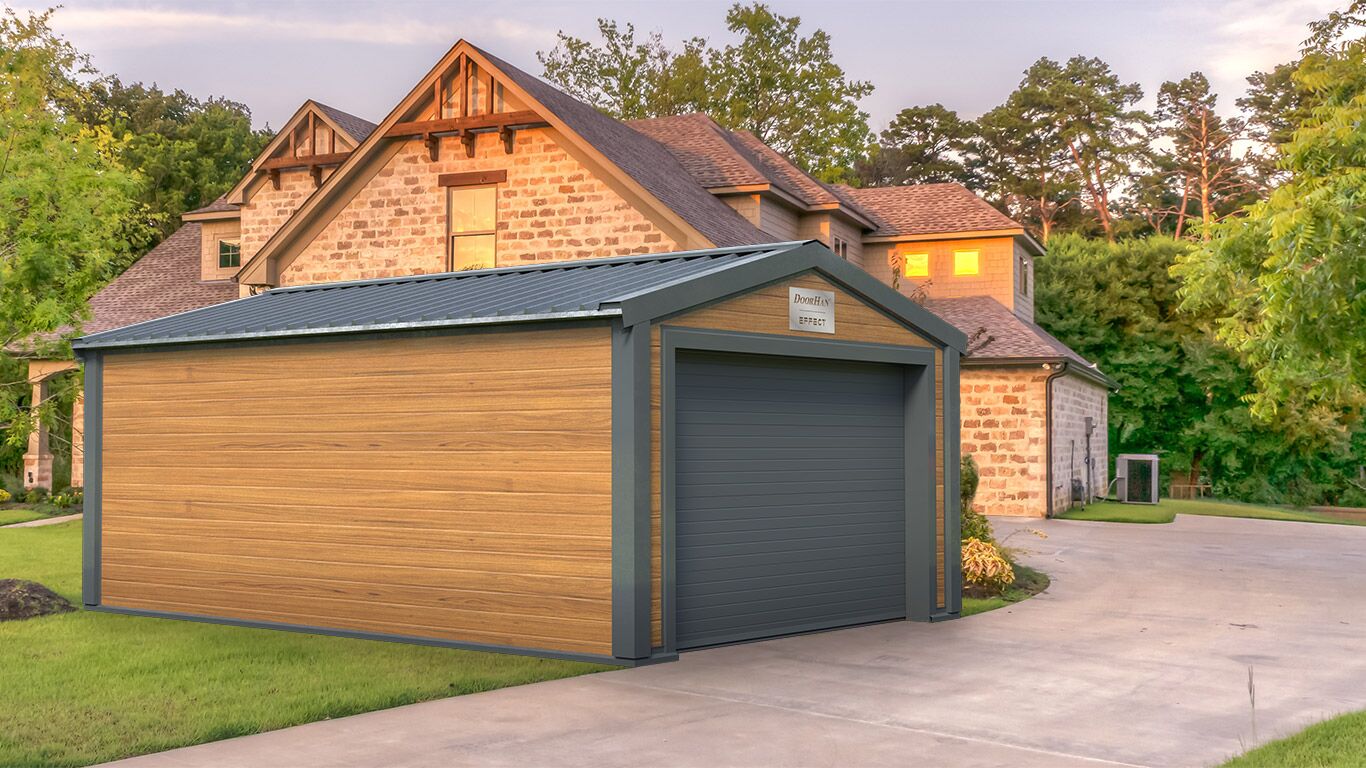

Гараж серии EFFECT 26 4

Параметры

Параметр Показатель
Площадь, м² 26
Длина, мм 6 171
Ширина, мм 4 430
Высота в коньке, мм 3 016
Высота проема, мм 2 145
Ширина проема, мм 3 500

Технические характеристики

Параметр Значение Примечание
Диапазон рабочих температур, °С -40…+45
Теплоизолятор Пенополиизоцианурат, плотность 38—42 кг/м³ В кровельных и стеновых сэндвич-панелях
Теплопроводность, Вт/(м·К) 0,022 Для сэндвич-панелей c PIR-наполнителем
Группа горючести по ГОСТ 30244-94 Г1 (слабогорючие материалы) Для сэндвич-панелей c PIR-наполнителем
Предел огнестойкости, мин RE30 Для кровельных сэндвич-панелей
Предел огнестойкости, мин EI30 Для стеновых сэндвич-панелей

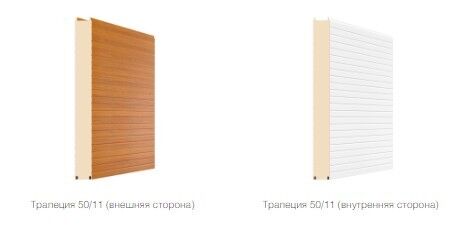

Дизайн стеновых панелей

Гараж серии EFFECT 26 5

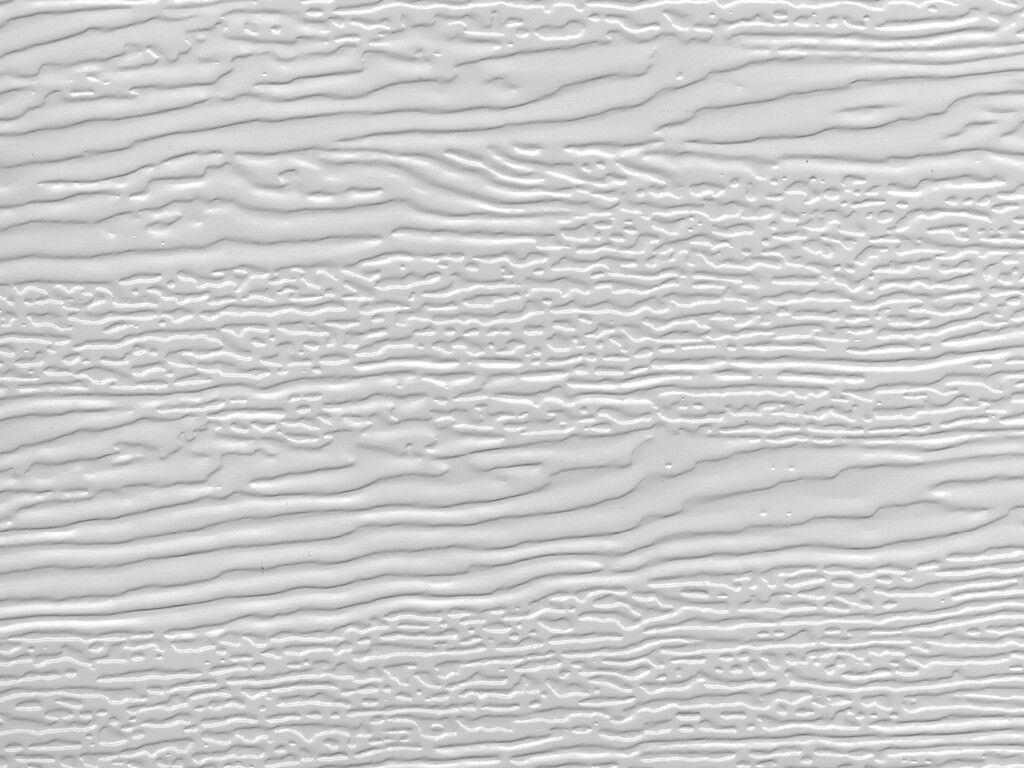

Тип поверхности

Гараж серии EFFECT 26 6

Под дерево (внешняя и внутренняя сторона)
Цвет поверхностей панели

Гараж серии EFFECT 26 7

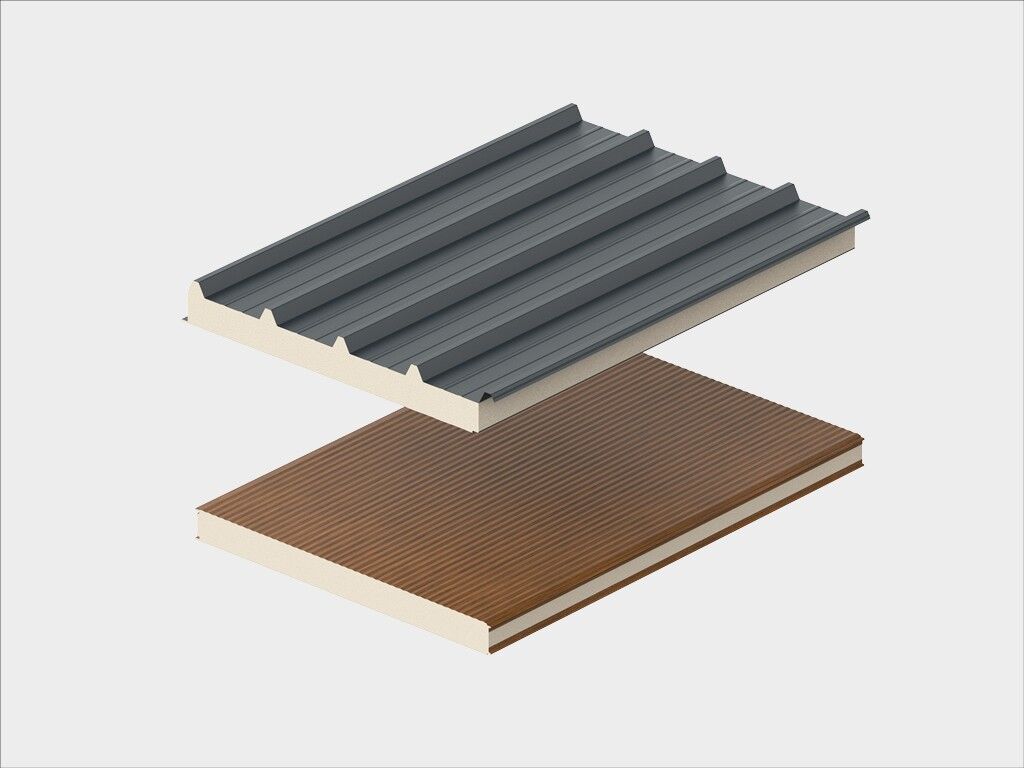

Ограждающие конструкции

Гараж серии EFFECT 26 8

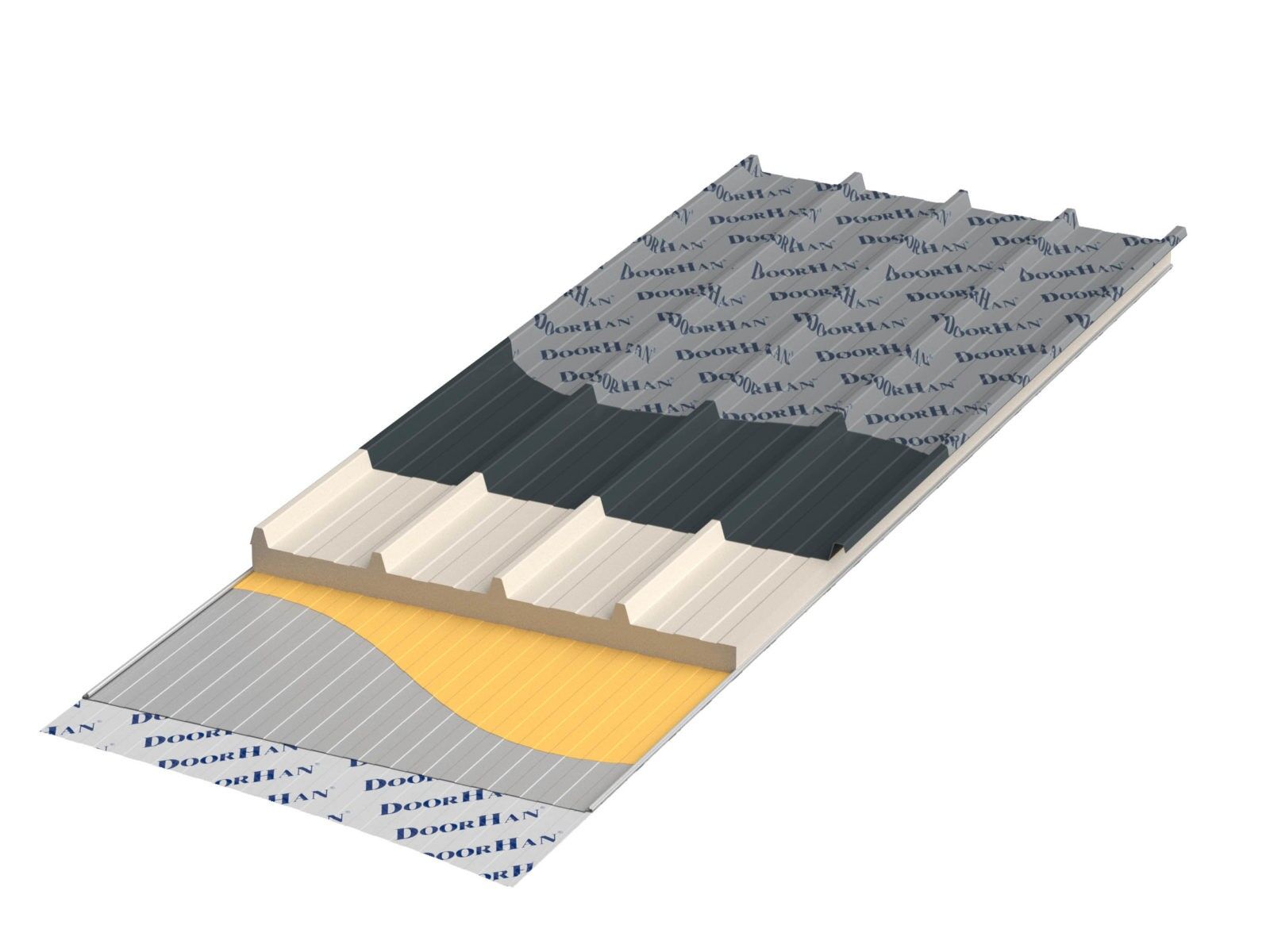

Трехслойная кровельная сэндвич-панель
с PIR-наполнителем; цвет снаружи — RAL 7016;
цвет внутри — RAL 9003

Гараж серии EFFECT 26 9

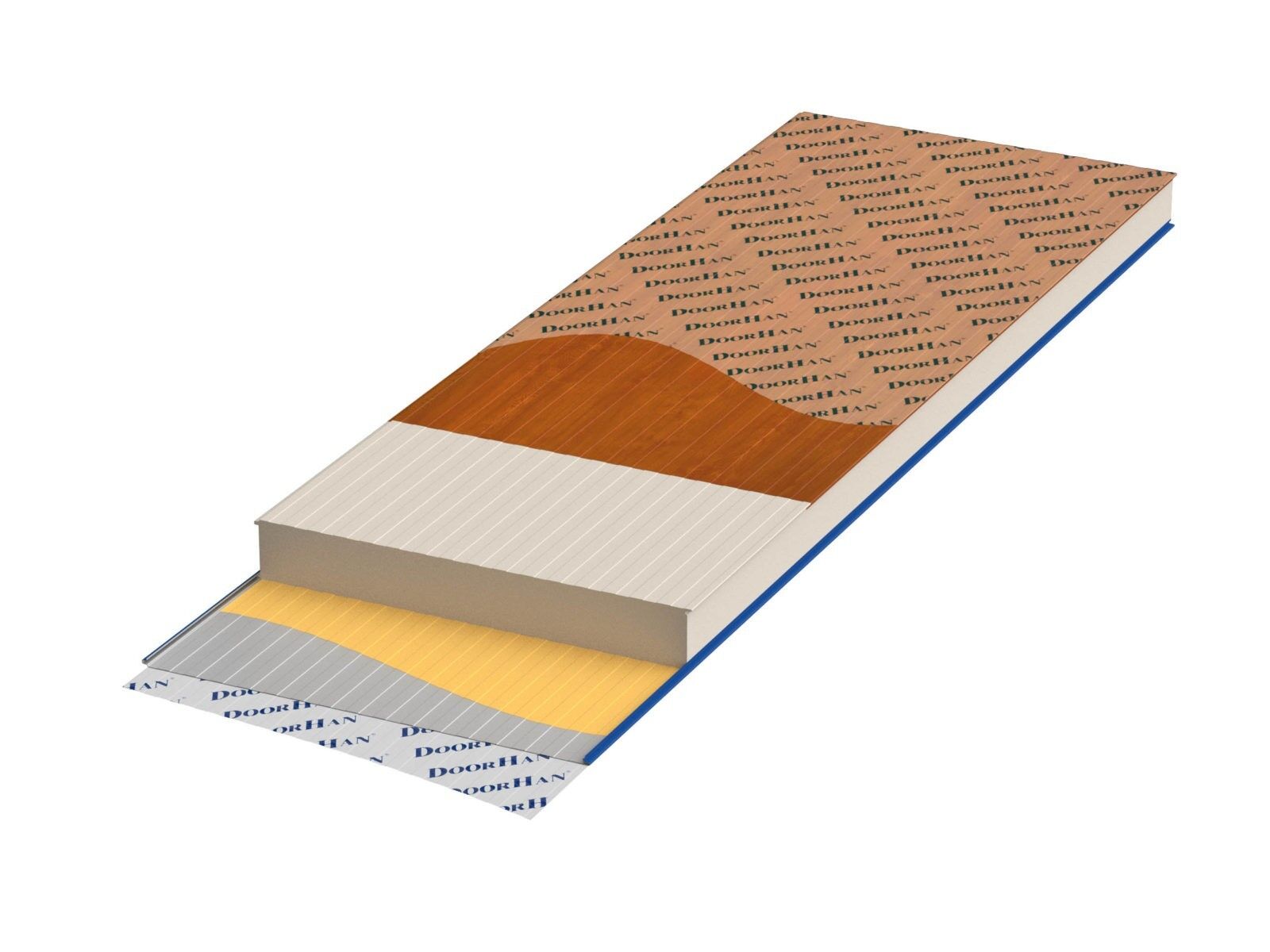

Трехслойная стеновая сэндвич-панель
с PIR-наполнителем; цвет снаружи — золотой дуб; цвет внутри — RAL 9003

Преимущества

    1. Гаражи EFFECT обладают повышенной несущей способностью и выдерживают нагрузки 1-4 снегового района, 1-4 ветрового района и до 9 сейсмического района.
      Гараж серии EFFECT 26 10
    2. Быстрое строительство гаража возможно благодаря продуманной высокотехнологичной конструкции и пошаговой инструкции сборки.
    3. Наполнение панелей (стен) инновационным утеплителем – PIR (пенополиизоциануратом), наделяет их рядом преимуществ.
      • Панель PIR толщиной 100 мм эквивалентна по сопротивлению теплопередаче пенополистиролу толщиной 160 мм, панели из минеральной ваты в 170 мм, газобетонному блоку толщиной 420 мм, клееному брусу в 440 мм, плите из
        пенобетона толщиной 450 мм.
      • У PIR почти отсутствует гигроскопичность, в отличие от минеральной ваты, которая сильно впитывает влагу.
      • PIR абсолютно экологичен, не дает эмиссию формальдегидов, бензола и стирола, в отличие от минеральной ваты и пенополистерола.
      • PIR невероятно долговечен. Он не теряет своих свойств по истечении даже 50 лет, в отличие от других утеплителей, минеральная вата, например, со временем начинает осыпаться.
      • Прекрасные показатели огнеупорности и пожарной безопасности, которые позволяют панелям с наполнителем PIR относиться к изделиям группы горючести Г1, в отличие от пенополистерола, который имеет группу горючести Г4.
      • Биологическая стойкость. PIR не подвержен гниению и образованию грибков, также не является средой обитания различных насекомых и грызунов.
        — Оптимальная плотность PIR и оптимальная толщина металла позволяют легко и быстро монтировать панели, в отличие от минеральной ваты, которая имеет плотность в 4-5 раз выше.
      • Высокая прочность. Прочность на разрыв составляет 150 кПа, а прочность на сжатие при 10 % деформации – 120 кПа, что в 1,5 раза превосходит показатели минеральной ваты даже с высокой плотностью.
    4. Отсутствие обязательных сварочных работ при монтаже ЛСТК каркаса позволяет проводить монтаж в любую погоду и делает конструкцию более долговечной (нет необходимости подкрашивать места сварки для предотвращения коррозии).
      Гараж серии EFFECT 26 11
    5. Легкость конструкции достигается благодаря максимально облегченному ЛСТК-каркасу и использованию PIR-панелей, благодаря чему гараж EFFECT можно ставить на 140 мм заливную бетонную плиту всего лишь с одним уровнем армированного усиления. Это один из вариантов фундамента для постройки гаража, возможны и другие.
    6. Комплексный подход позволяет предложить клиенту строительство гаража максимальной готовности: легкий и технологичный ЛСТК-каркас, инновационные PIR-панели, прекрасно зарекомендовавшие себя на рынке секционные гаражные ворота RSD02, дверь «Ультра», высокотехнологичный привод SECTIONAL-800, пульты управления.

Гараж серии EFFECT 26 12

Подготовка строительного объекта

Гараж серии EFFECT 26 13
1. Подготовить место складирования элементов быстровозводимого гаража.
2. Проанализировать вопросы, связанные со скрытыми коммуникациями, расположенными вблизи места устройства фундамента на строительной площадке,

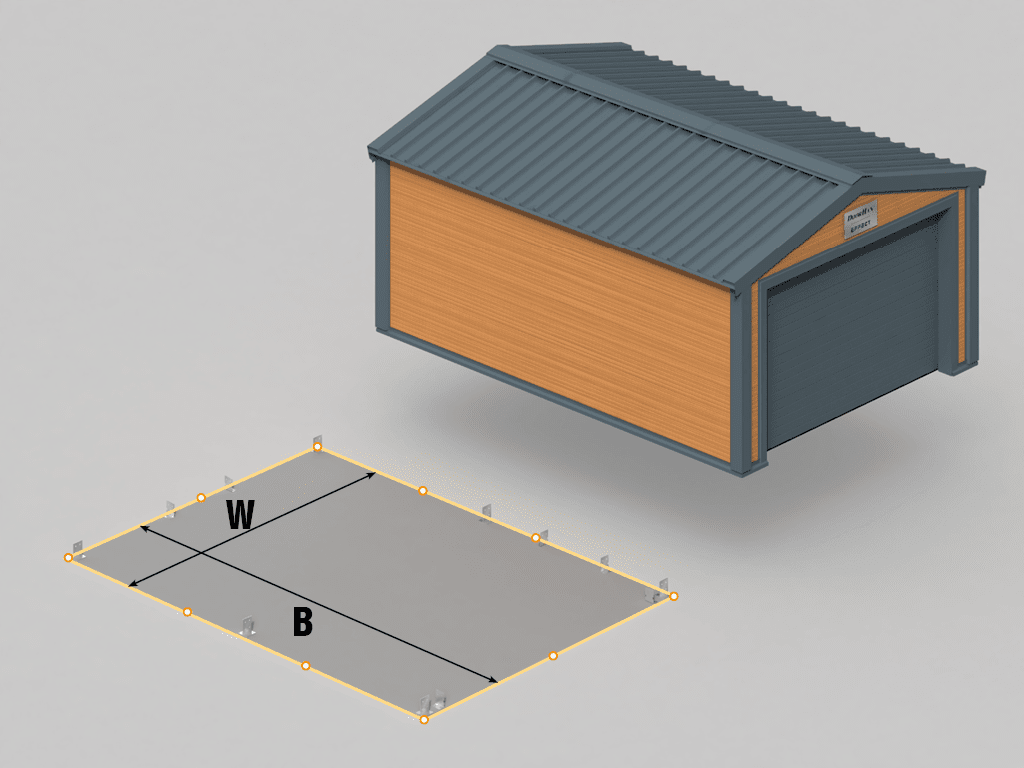

3. Выбрать оптимальный фундамент для установки гаража с учетом сведений о сейсмичности района строительства, действующих на фундамент нагрузках, особенностях почвы, условиях существующей застройки и влиянии на нее нового строительства.

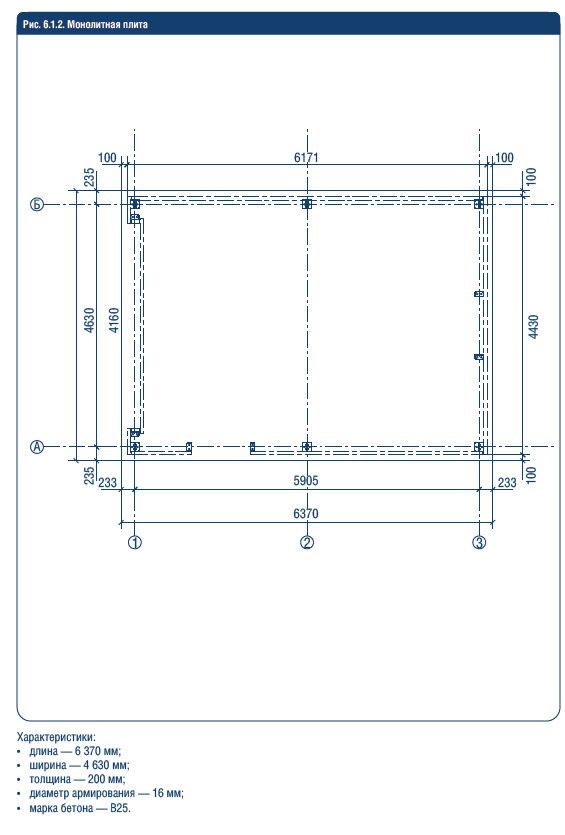

Если в качестве фундамента будет использована монолитная плита, то площадка, на которой впоследствии расположится гараж, должна быть идеально ровной. В случае использования фундамента из аэродромной или дорожной плиты произведите укладку плит на песчано-гравийную подушку согласно инструкции.
4. Выполнить заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.

Требования к строительному объекту

1. Установочная поверхность (фундамент) должна быть спроектирована таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций гаража.

2. Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры гаража.

3. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.

Видеообзоры

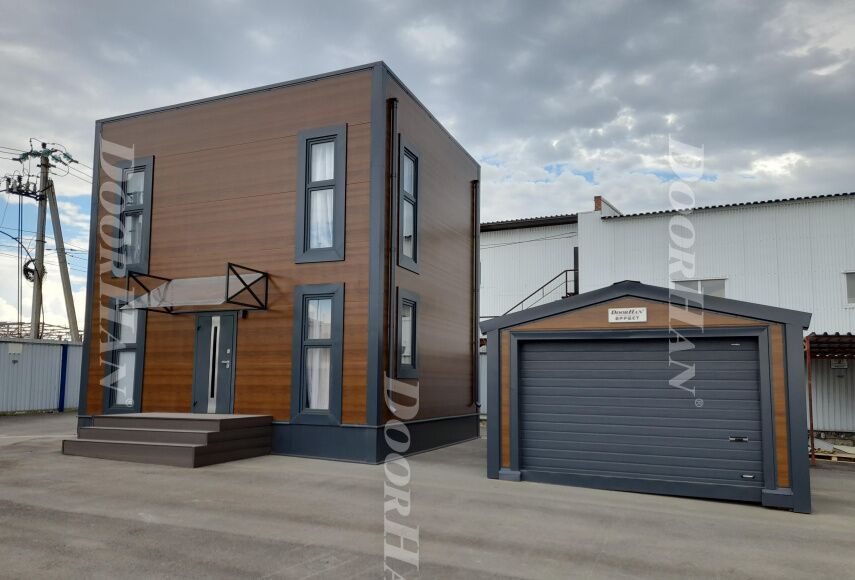

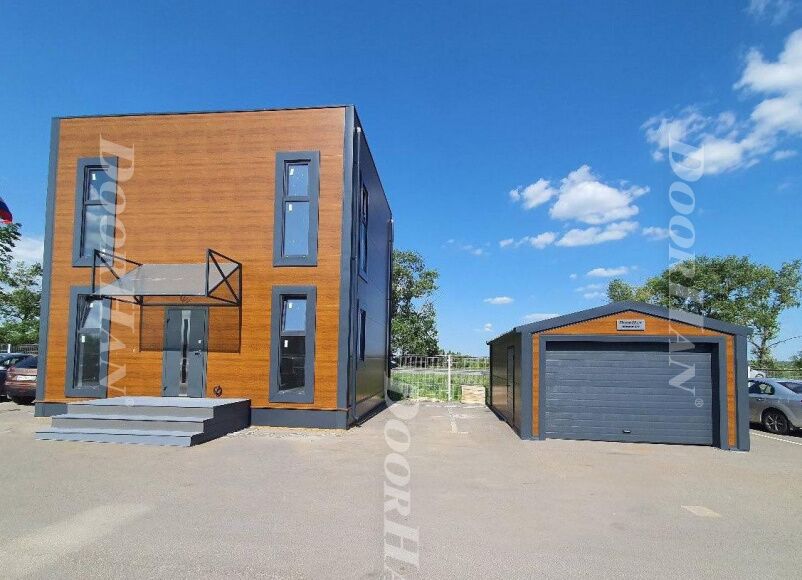

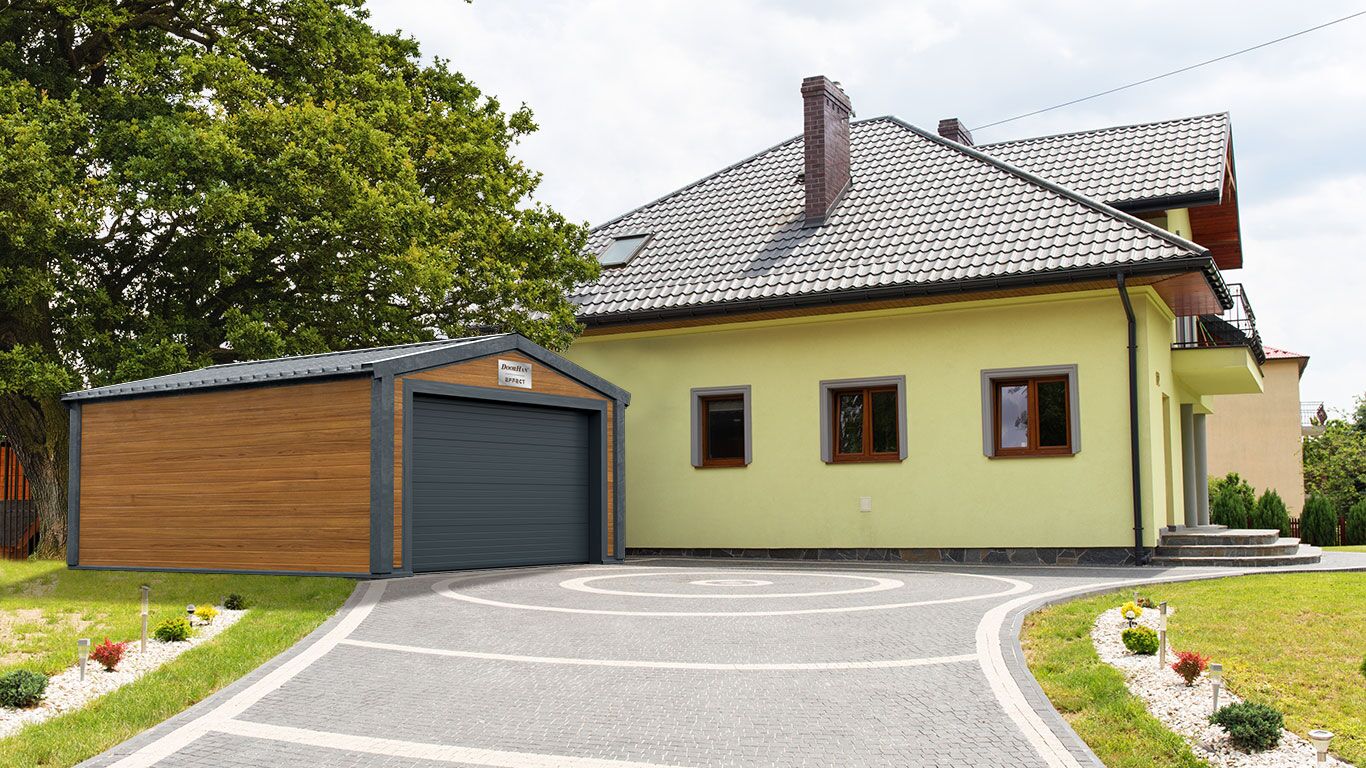

Внешний вид

Гараж серии EFFECT 26 14

Гараж серии EFFECT 26 15

Гараж серии EFFECT 26 16

Гараж серии EFFECT 26 17

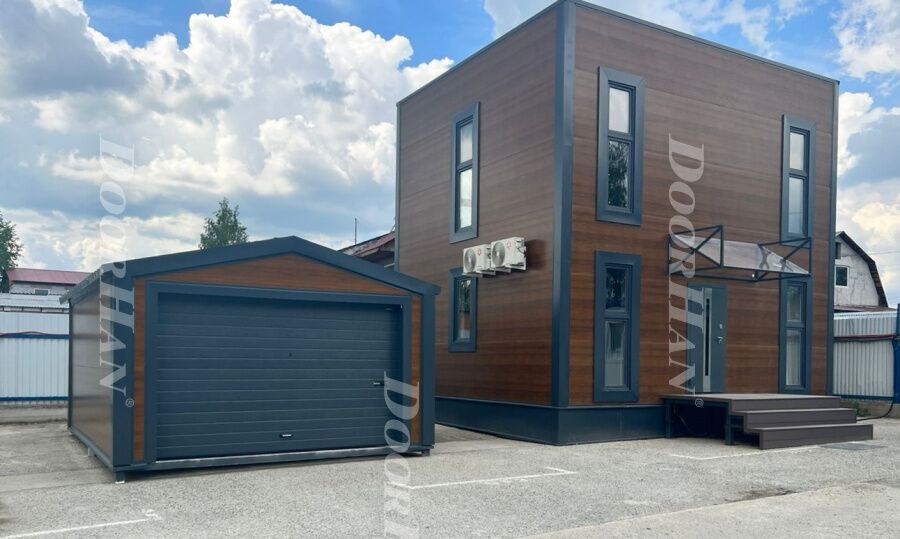

Гараж серии EFFECT 26 18

Комплектация

Базовая комплектация

Гараж серии EFFECT 26 19

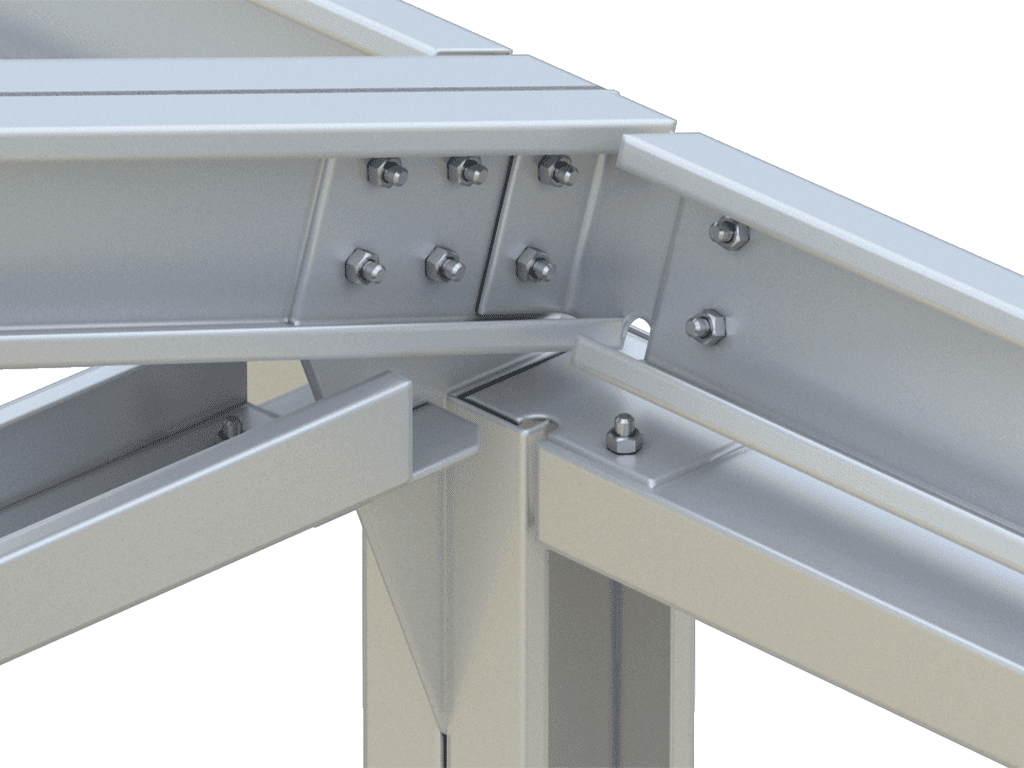

Металлоконструкция

Гараж серии EFFECT 26 20

Ограждающая конструкция

Гараж серии EFFECT 26 21

Монтажный комплект

Гараж серии EFFECT 26 22

Дополнительная комплектация

Гараж серии EFFECT 26 23

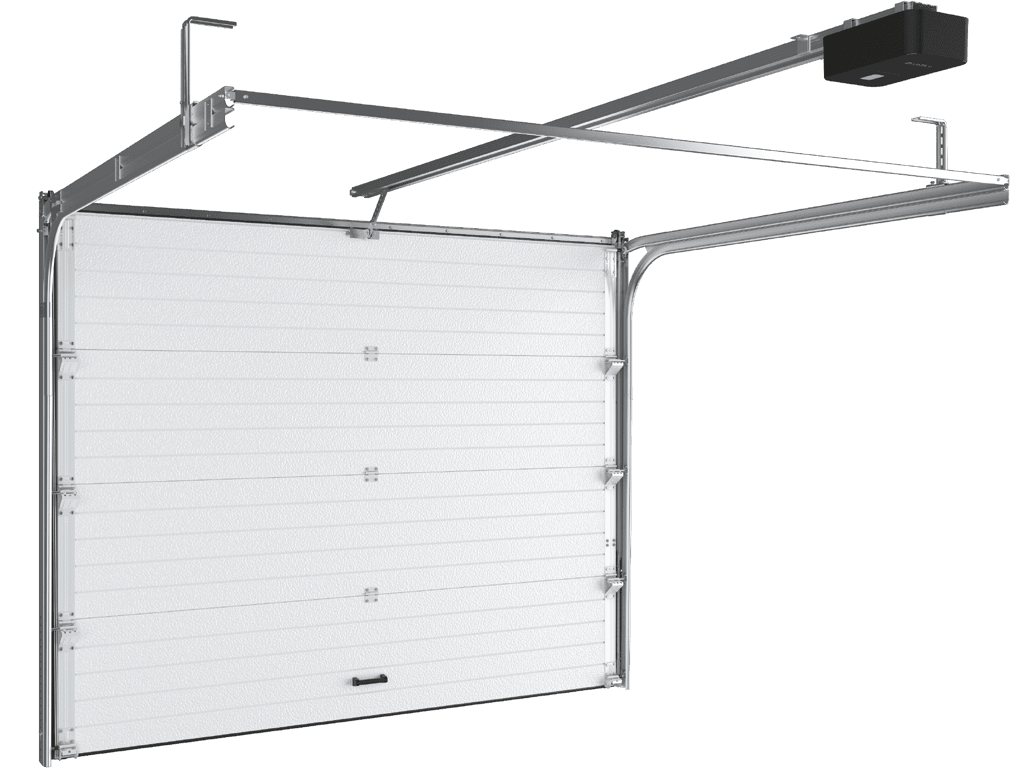

Секционные ворота RSD01

Гараж серии EFFECT 26 24

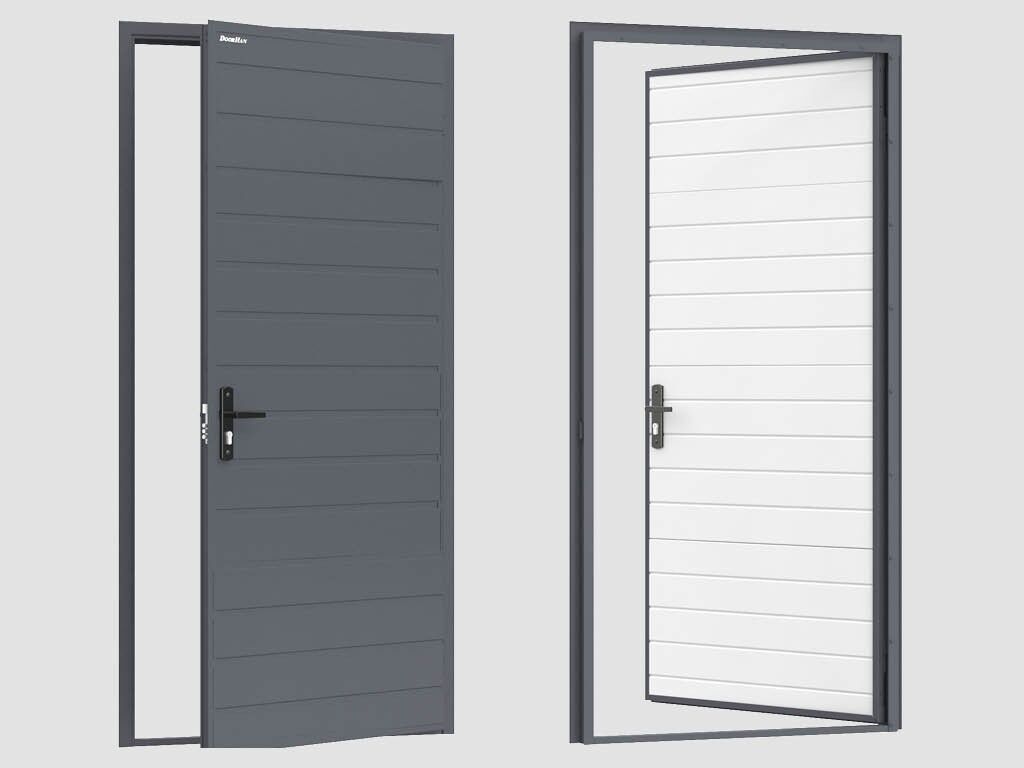

Дверь «УЛЬТРА»

Гараж серии EFFECT 26 22

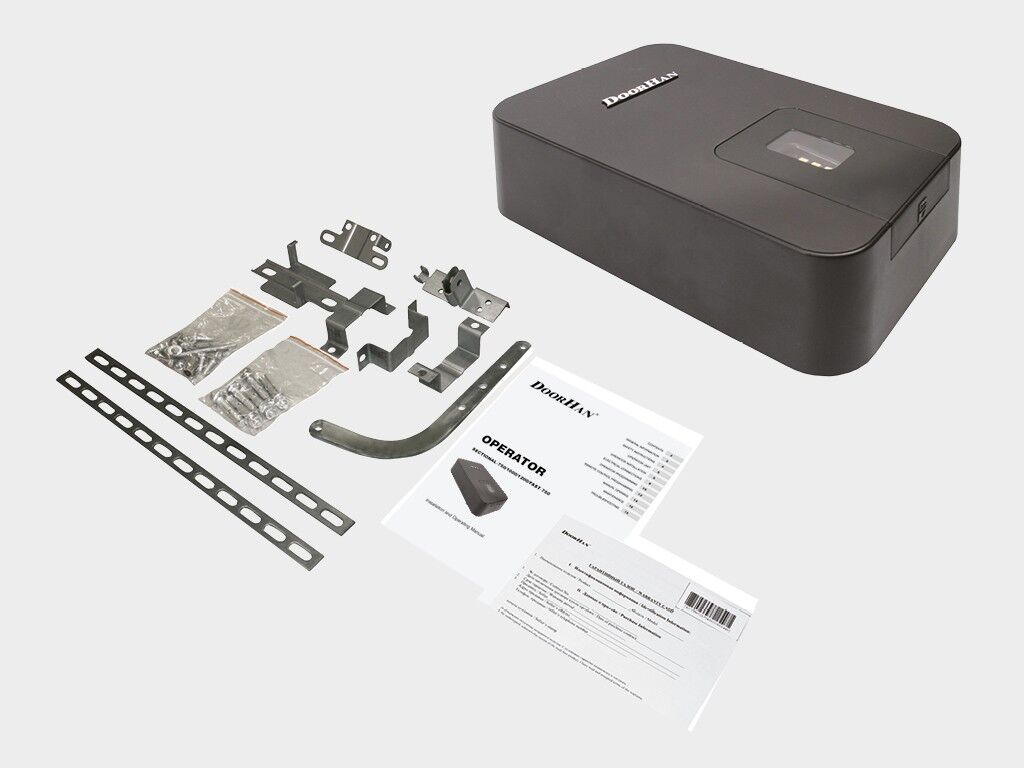

Привод SECTIONAL-800PRO

Гараж серии EFFECT 26 26

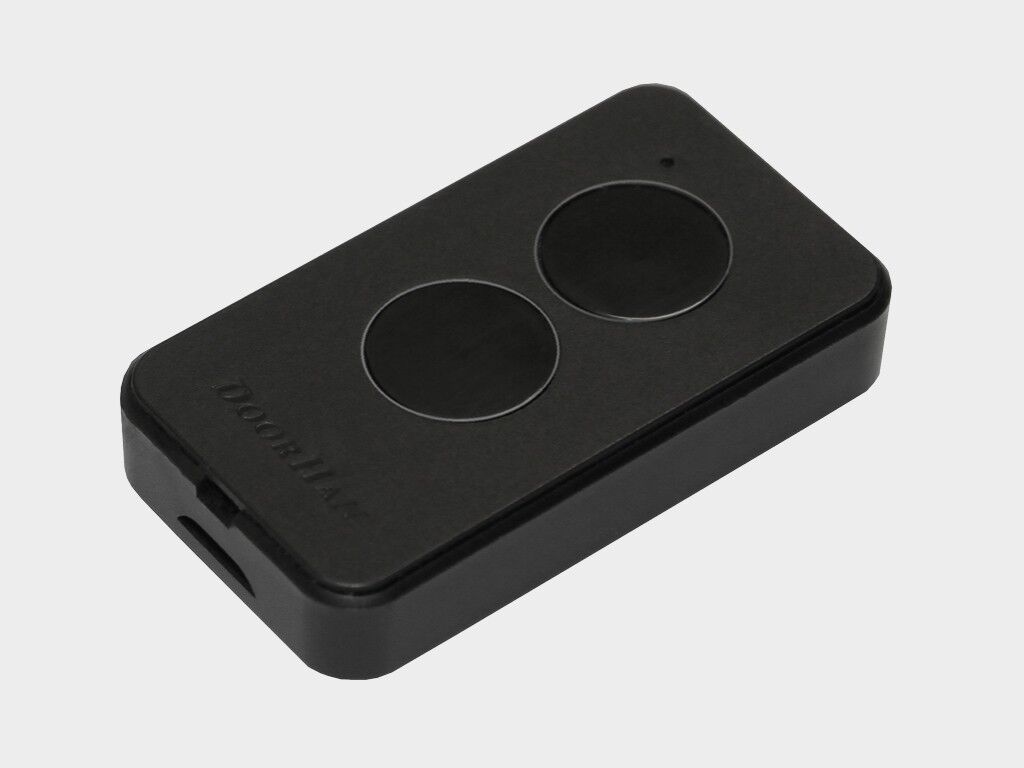

Два пульта TRANSMITTER 2-PRO

Упаковка

УПАКОВКА В КАРТОН ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Картонные листы укладываются на напольное финишное покрытие для его защиты: при упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия



УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Предусмотрена для избежания повреждения элементов конструкций гаража



УПАКОВКА В ДЕРЕВО ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Предусмотрена для элементов каркаса при погрузке на транспорт



УПАКОВКА В КОНТЕЙНЕР ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Предусмотрена в случае перевозки конструкций железнодорожным или водным транспортом

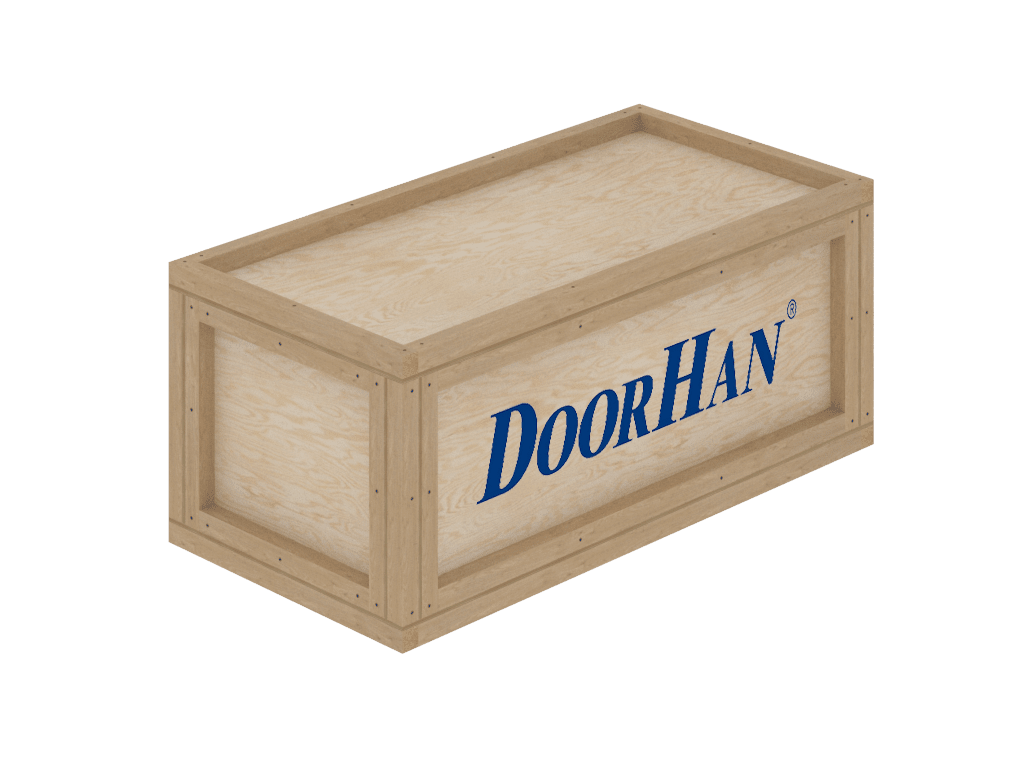

УПАКОВКА В КОРОБКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Метизы, монтажный комплект, комплектующие таража упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой
Состав Коробка из фанеры
Ширина, мм 800
Высота, мм 650
Длина, мм 1 200
УПАКОВКА В СТРЕТЧ — ПЛЕНКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Сэндвич-панели упакованы в траспортную пленку с пластиковыми уголками для предо г вращения повреждений во время транспортировки. Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочною покрытия



УПАКОВКА НА ПАЛЕТУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание Металлоконструкции каркаса укладываются на деревянные палеты

Гарантия

Гарантийный срок исчисляется с первого дня ввода гаража в эксплуатацию независимо от числа последующих передислокаций и составляет 12 месяцев. Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации гаража с составлением рекламационного акта, содержащего:
— дату получения здания от завода-изготовителя,
— характер повреждения и условия, при которых оно произошло.

Паспорта и сертификаты

Паспорт на гараж

Сертификат соответствия на сэндвич-панели с наполнителем PIR

Сертификат соответствия на ворота RSD01

Сертификат соответствия на дверь «УЛЬТРА»

Декларация соответствия





Инструкции

Инструкция по монтажу EFFECT GARAGE 26
1. Следует проводить систематическое техническое обслуживание строительных конструкций здания на основе металлического каркаса из стальных оцинкованных профилей. Необходимо своевременно выполнять комплекс мероприятий по поддержанию исправности и эксплуатационной пригодности здания, отдельных его частей и конструктивных элементов.
2. В процессе эксплуатации, обслуживания и ремонта, технического перевооружения здания на основе металлического каркаса из стальных оцинкованных профилей запрещается изменять его объемно-планировочные решения, а также производить устройство в наружных стенах проемов для ворот, дверей, окон, вводов коммуникаций и т. п., выполнять работы по усилению строительных конструкций без согласования с заводом-изготовителем.
