Каркасные здания DoorHan ферменного типа

Доставка из Москвы

Каркасные здания DoorHan ферменного типа из прокатных профилей обладают множеством преимуществ. Они отличаются простотой и высокой скоростью монтажа, наличием дополнительного пространства для коммуникаций, кроме того, могут быть применены в зданиях со II степенью огнестойкости без дополнительных мероприятий по огнезащите элементов покрытия. Детальная проработка комплектующих с использованием современных средств проектирования и комплексная поставка материалов позволяют поддержать требуемый темп строительства, а также обеспечить его выгодную стоимость. Сфера применения стандартных зданий DoorHan ферменного типа включает все ниши рынка быстровозводимых зданий: склады, ангары, производственные цеха, выставочные и торговые павильоны, спортивные и другие инфраструктурные объекты. Выбирая каркасные здания ферменного типа DoorHan, вы получаете полнокомплектное здание от ведущего отечественного производителя инженерных систем, отличающееся надежностью, долговечностью, простотой и удобством монтажа.

Детали

61.720
Цена указана с НДС 20%

Описание

Каркасные здания DoorHan ферменного типа из прокатных профилей обладают множеством преимуществ. Они отличаются простотой и высокой скоростью монтажа, наличием дополнительного пространства для коммуникаций, кроме того, могут быть применены в зданиях со II степенью огнестойкости без дополнительных мероприятий по огнезащите элементов покрытия. Детальная проработка комплектующих с использованием современных средств проектирования и комплексная поставка материалов позволяют поддержать требуемый темп строительства, а также обеспечить его выгодную стоимость. Сфера применения стандартных зданий DoorHan ферменного типа включает все ниши рынка быстровозводимых зданий: склады, ангары, производственные цеха, выставочные и торговые павильоны, спортивные и другие инфраструктурные объекты. Выбирая каркасные здания ферменного типа DoorHan, вы получаете полнокомплектное здание от ведущего отечественного производителя инженерных систем, отличающееся надежностью, долговечностью, простотой и удобством монтажа.

Конструкция

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина, м до 230
Ширина, мм 18 000 — 36 000 ( с шагом 6 000 мм)
Шаг между рамами, м 6
Высота до низа несущей балки, м 6,0 -12,0 ( с шагом 1,2 м)
Уклон кровли, % 2, 10
Количество пролетов, шт до 5

Габаритные размеры здания

ВЫСОТА ДО НИЗА НЕСУЩЕЙ КОНСТРУКЦИИ Н, М КОЛИЧЕСТВО ПРОЛЕТОВ
ПРОЛЕТ L, M 6,0 7,2 8,4 9,6 10,8 12,0 1 2 3 4 5
18
24
30
36

Конструкция

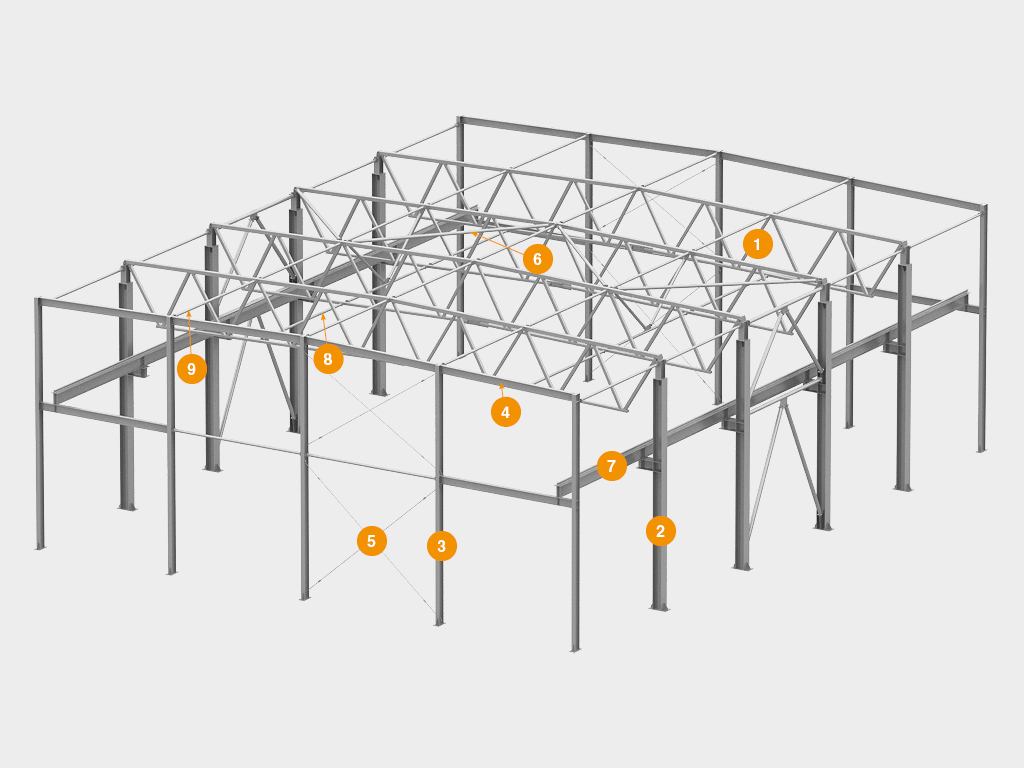

Каркасные здания DoorHan ферменного типа 1

  1.  Стропильная ферма
  2.  Колонна
  3.  Стойка торцевой рама
  4.  Балка торцевой рамы
  5.  Связь вертикальная
  6.  Связь горизонтальная
  7.  Подкрановая балка
  8.  Распорки по нижнему поясу фермы
  9.  Распорки по верхнему поясу фермы

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Снеговая нагрузка, кг/м² 80-320 (для I-V снеговых районов)
Ветровая нагрузка, кг/м² 17-38 (для I-III ветровых районов)
Сейсмическая нагрузка, баллы до 6
Дополнительная нагрузка на кровлю, кг/м2 20
Толщина заполнения, мм 80; 100; 120; 150; 180; 200; 250 для стеновых сэндвич-панелей с минераловатным утеплителем
Толщина заполнения, мм 100; 120; 150; 180; 200; 250 для кровельных сэндвич-панелей с минераловатным утеплителем
Толщина заполнения, мм 140; 160; 180; 200; 240 для мягкой (мембранной) кровли
Этажность одноэтажное высота до 15 м
Срок службы, лет до 50
Предел огнестойкости, мин EI45 — EI180 для стеновых сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт 1.9 — 5.95 для стеновых сэндвич-панелей с минераловатным утеплителем
Предел огнестойкости, мин RE30 — R45/E60 для кровельных сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт 2.27 — 5.68 для кровельных сэндвич-панелей с минераловатным утеплителем
Предел огнестойкости, мин RE15 для мягкой (мембранной) кровли

Внешний вид

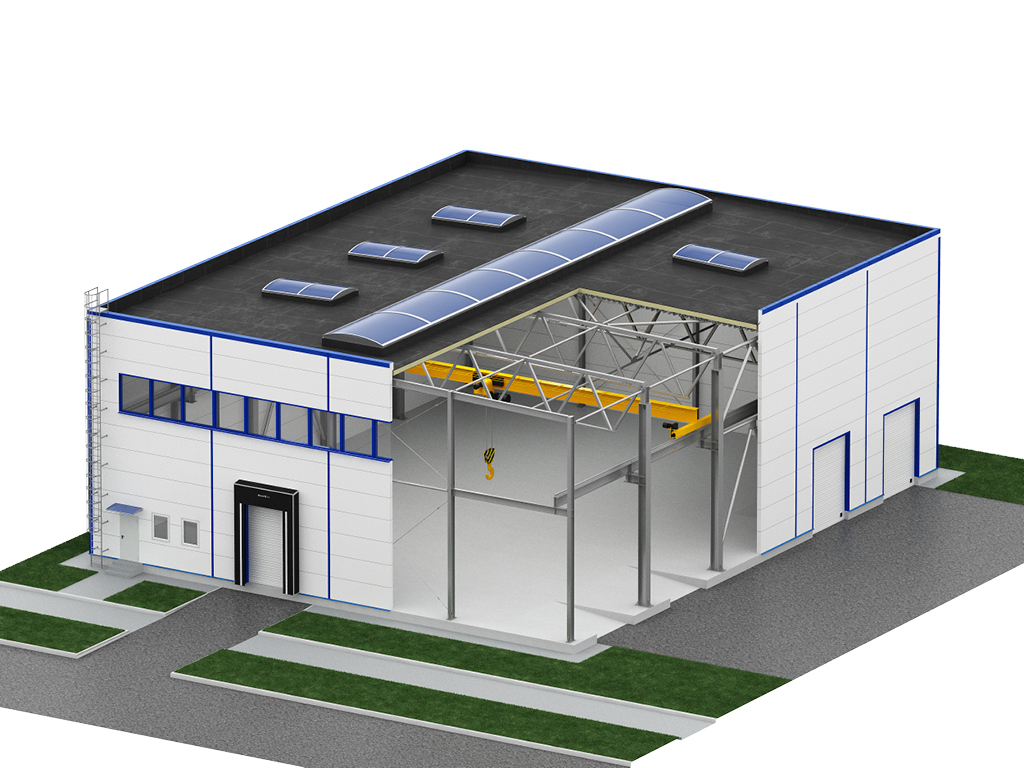

Каркасные здания DoorHan ферменного типа 2

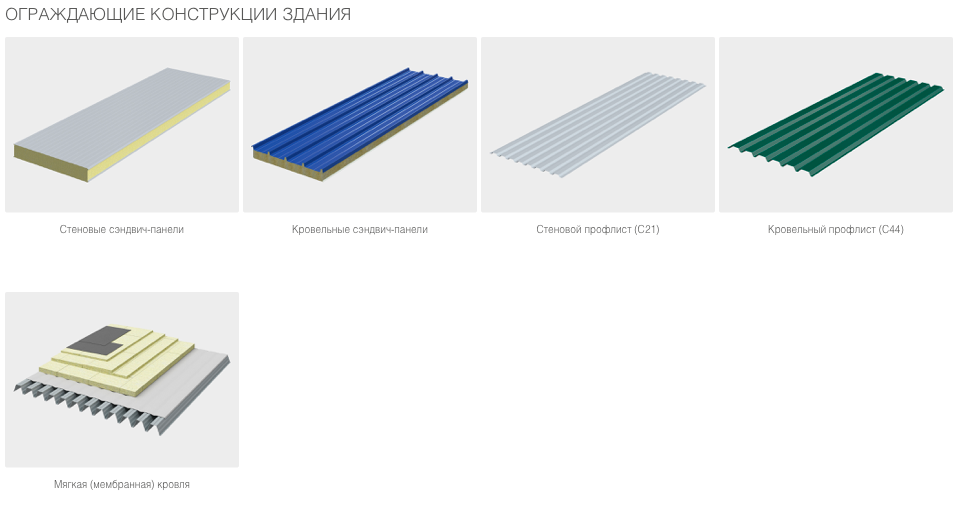

Каркасные здания DoorHan ферменного типа 3

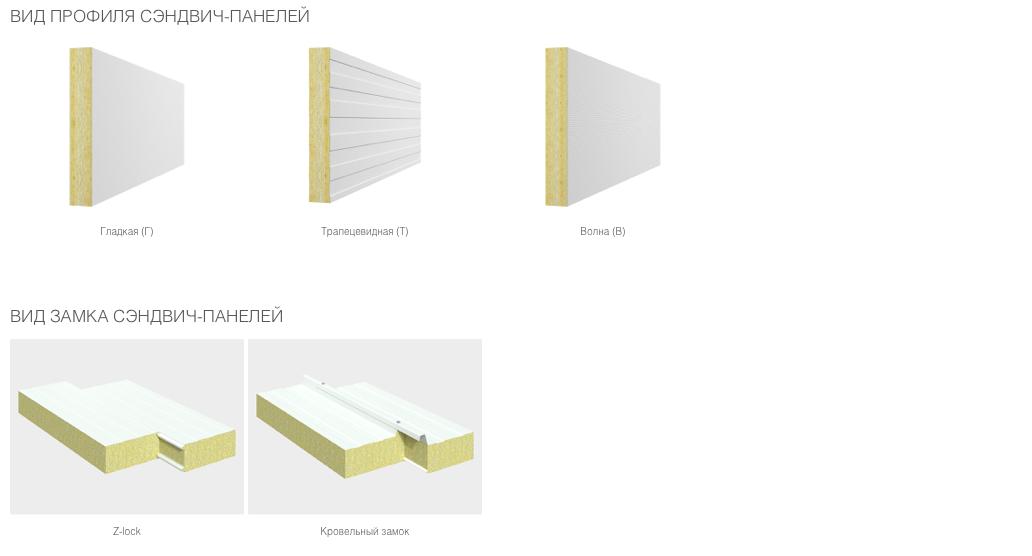

Каркасные здания DoorHan ферменного типа 4

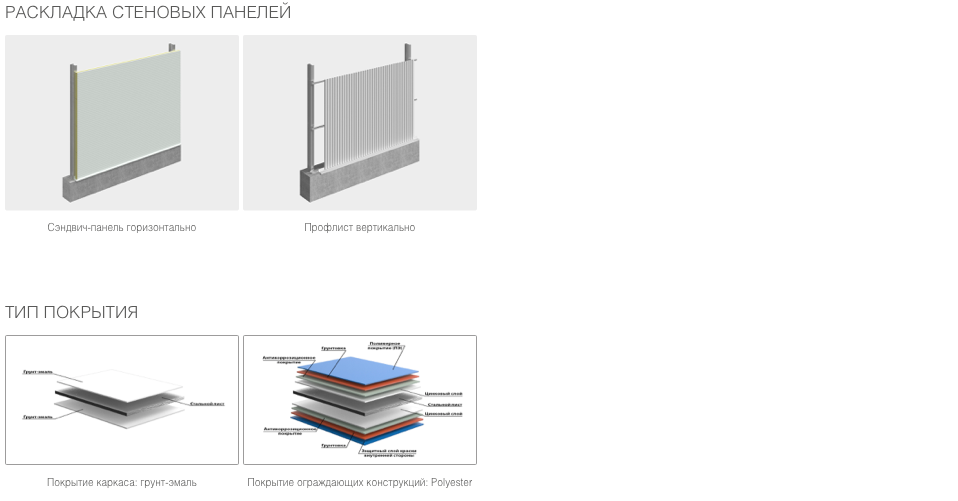

Каркасные здания DoorHan ферменного типа 5

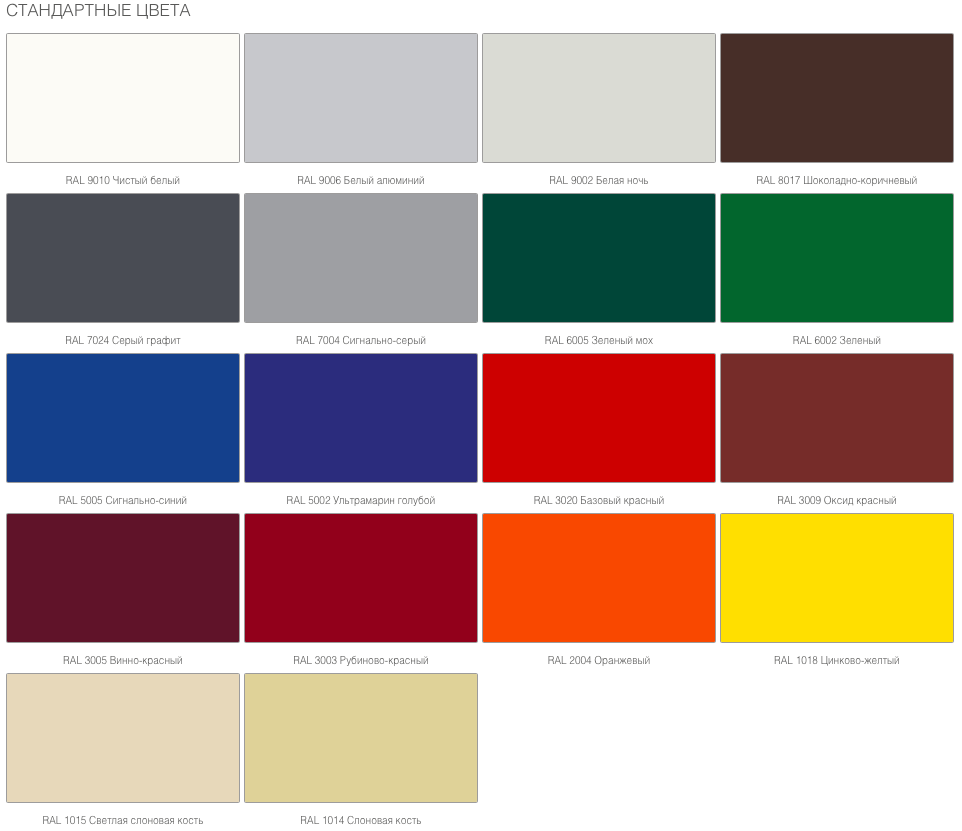

Каркасные здания DoorHan ферменного типа 6
