Каркасные здания DoorHan рамного типа

Доставка из Москвы

Возведение каркасных зданий на основе рам из сварного двутаврового профиля с переменной высотой стенки давно является одной из наиболее эффективных технологий строительства. Каркасные здания рамного типа широко применяются на объектах производственного, складского, сельскохозяйственного, логистического, спортивного и торгового назначения. Высокое качество каркасных зданий DoorHan достигается благодаря комплексной системе автоматизации проектирования. Высокотехнологичное производство позволяет выпускать в месяц до 2 000 тонн металлоконструкций. Выбирая каркасные здания рамного типа DoorHan, вы получаете полнокомплектное здание от ведущего отечественного производителя инженерных систем, отличающееся надежностью, долговечностью, простотой и удобством монтажа.

Детали

60.492
Цена указана с НДС 20%

Описание

Возведение каркасных зданий на основе рам из сварного двутаврового профиля с переменной высотой стенки давно является одной из наиболее эффективных технологий строительства. Каркасные здания рамного типа широко применяются на объектах производственного, складского, сельскохозяйственного, логистического, спортивного и торгового назначения. Высокое качество каркасных зданий DoorHan достигается благодаря комплексной системе автоматизации проектирования. Высокотехнологичное производство позволяет выпускать в месяц до 2 000 тонн металлоконструкций. Выбирая каркасные здания рамного типа DoorHan, вы получаете полнокомплектное здание от ведущего отечественного производителя инженерных систем, отличающееся надежностью, долговечностью, простотой и удобством монтажа.

Конструкция

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина, м до 230
Ширина, мм 18 000 — 42 000 ( с шагом 6 000)
Шаг между рамами, м 6; 9
Высота до низа несущей балки, м 4,8 — 12,0 ( с шагом 1,2)
Уклон кровли, % 10
Количество пролетов, шт до 5

Габаритные размеры здания

ВЫСОТА ДО НИЗА НЕСУЩЕЙ КОНСТРУКЦИИ КОЛИЧЕСТВО ПРОЛЕТОВ
ПРОЛЕТ L, M 4,8 6,0 7,2 8,4 9,6 10,8 12,0 1 2 3 4 5
18
24
30
36
42

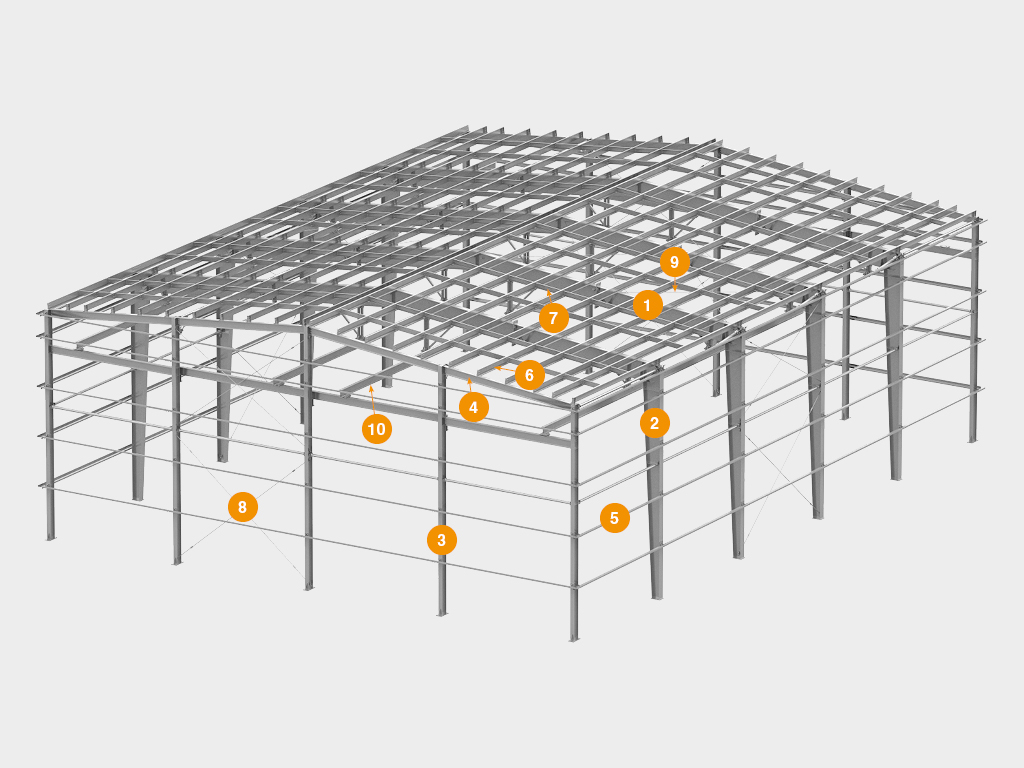

Каркасные здания DoorHan рамного типа 1

  1. Ригель
  2. Колонна
  3. Стойка торцевой рамы
  4. Балка торцевой рамы
  5. Прогон стеновой
  6. Прогон кровельный
  7. Распорки прогонов
  8. Связь вертикальная
  9. Связь горизонтальная
  10. Монорельс

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Снеговая нагрузка, кг/м² 80-320 (для I-V снеговых районов)
Ветровая нагрузка, кг/м² 17-38 (для I-III ветровых районов)
Сейсмическая нагрузка, баллы до 6
Дополнительная нагрузка на кровлю, кг/м2 20
Толщина заполнения, мм 80; 100; 120; 150; 180; 200; 250 для стеновых сэндвич-панелей с минераловатным утеплителем
Толщина заполнения, мм 100; 120; 150; 180; 200; 250 для кровельных сэндвич-панелей с минераловатным утеплителем
Этажность одноэтажное высота до 15 м
Срок службы, лет до 50
Предел огнестойкости, мин EI45 — EI180 для стеновых сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт 1.9 — 5.95 для стеновых сэндвич-панелей с минераловатным утеплителем
Предел огнестойкости, мин RE30 — R45/E60 для кровельных сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт 2,27 — 5,68 для кровельных сэндвич-панелей с минераловатным утеплителем

Внешний вид

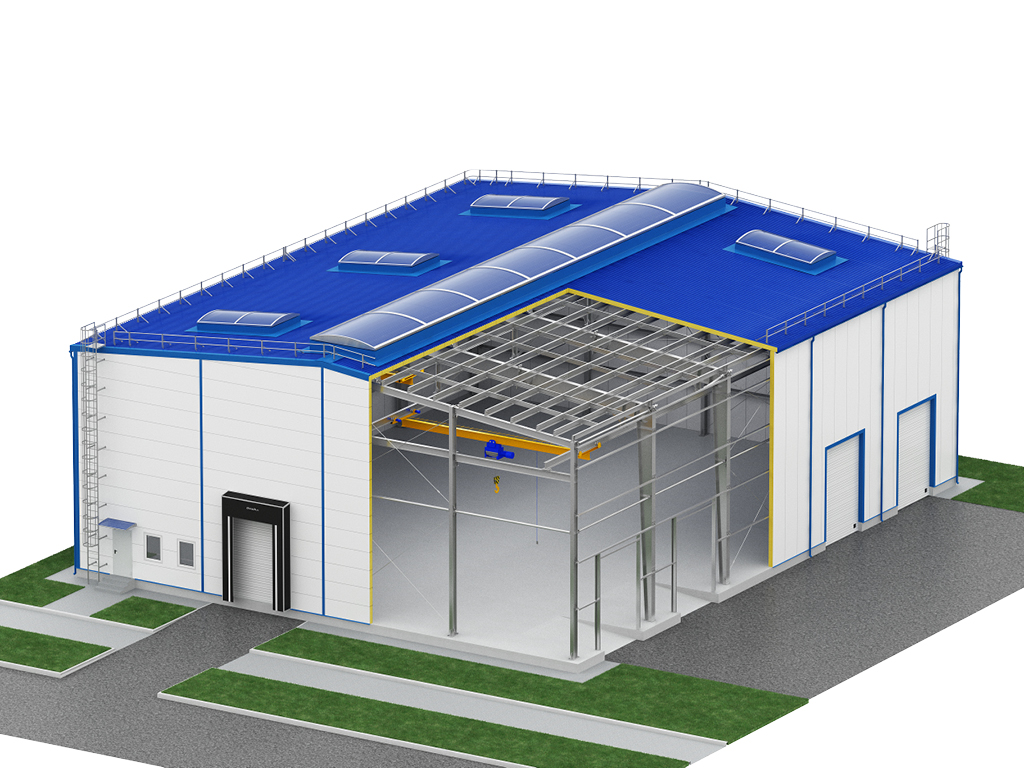

Каркасные здания DoorHan рамного типа 2

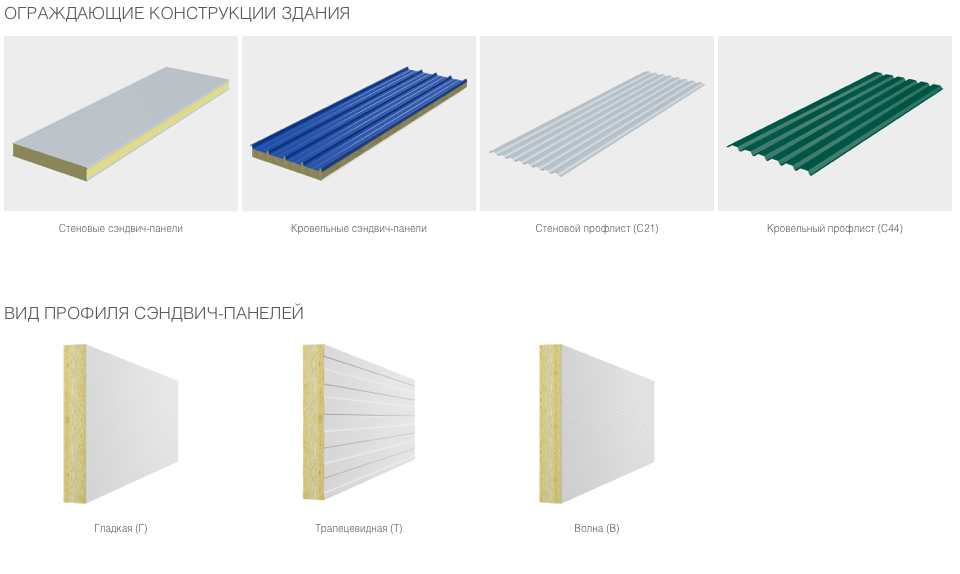

Каркасные здания DoorHan рамного типа 3

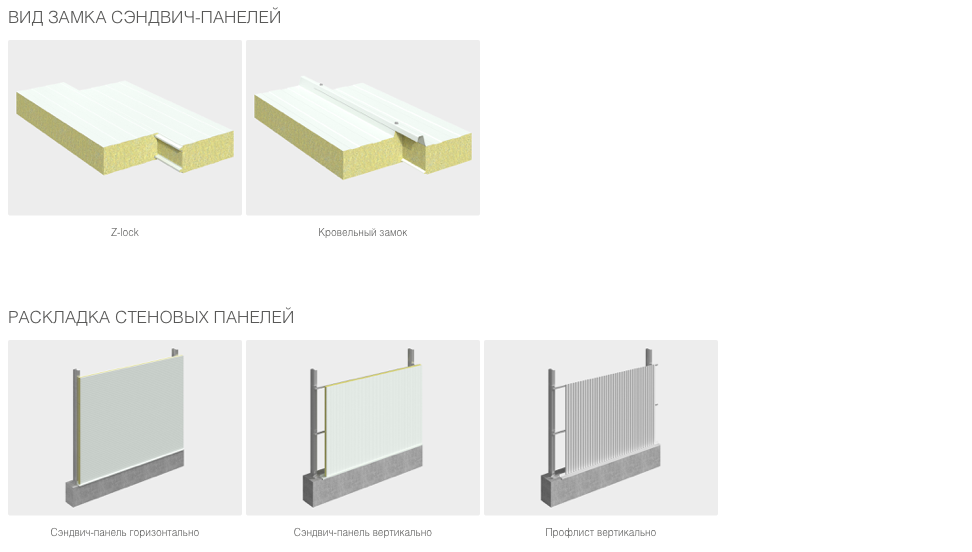

Каркасные здания DoorHan рамного типа 4

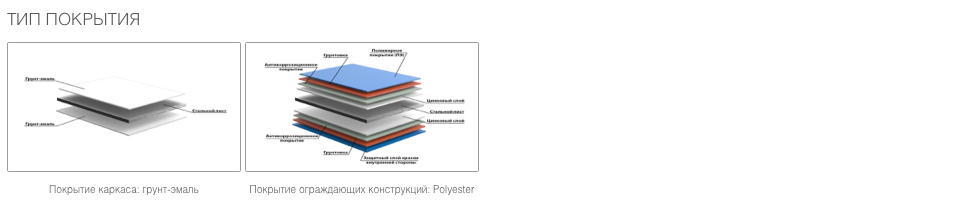

Каркасные здания DoorHan рамного типа 5

Каркасные здания DoorHan рамного типа 6
