Фасадная стоечно-ригельная система
Гарантия
1 год на весь товар
Доставка из Москвы
от 2 до 4 дней
Доставка по ДНР
Бесплатно
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
26 785 ₽
Цена указана с НДС 20%
Консультация и заказ
Описание

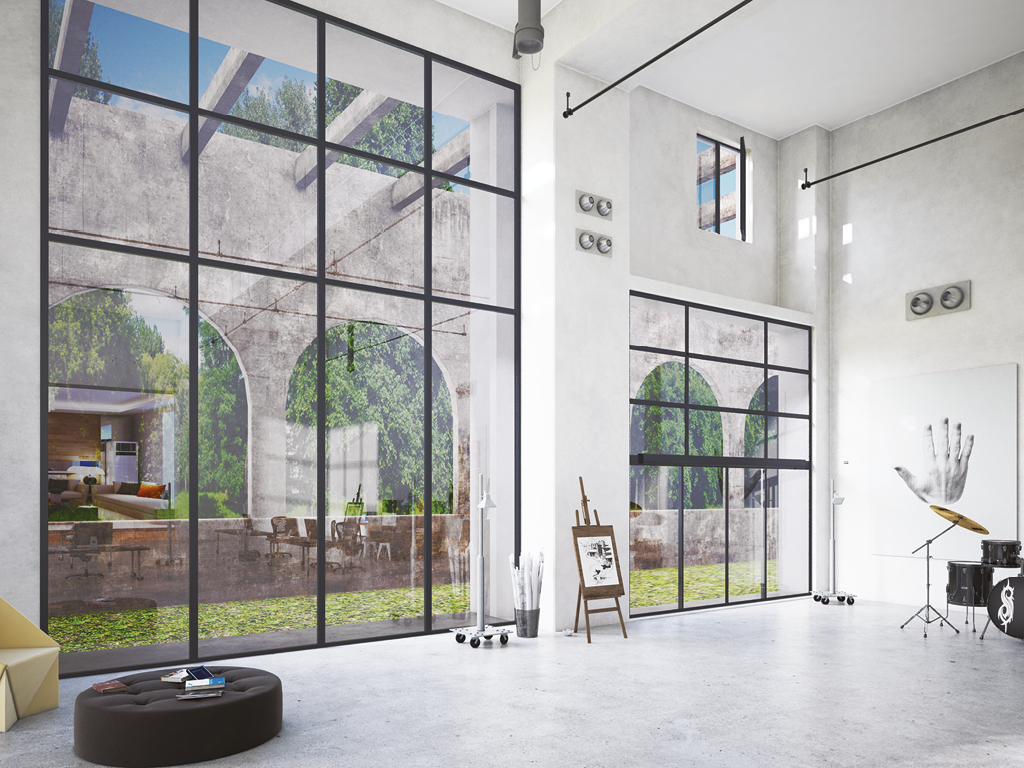

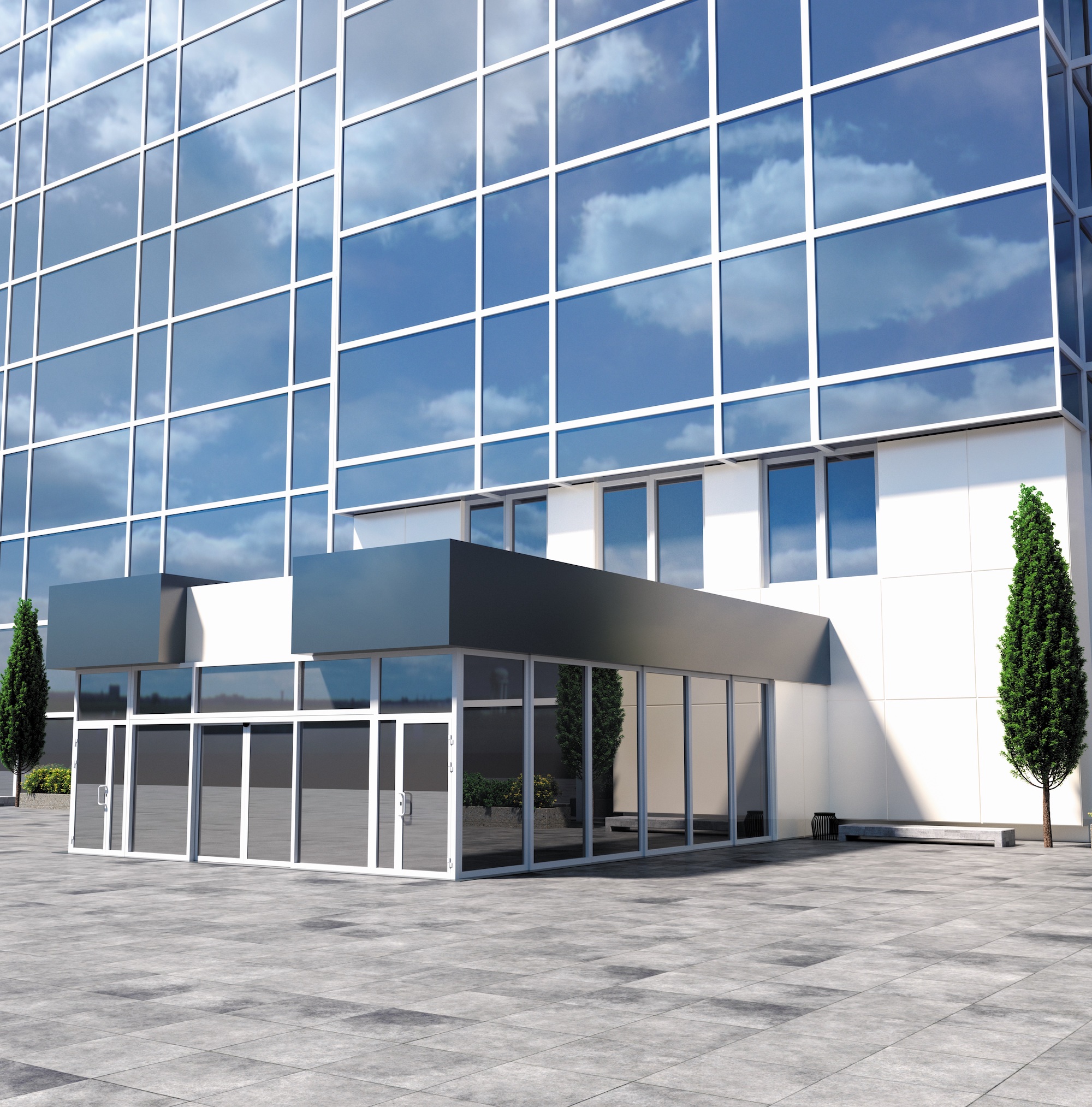

Система алюминиевых профилей DH-F50 применяется для изготовления ограждающих светопрозрачных конструкций: вертикальных навесных фасадов, витражных конструкций, устанавливаемых в проем, а также наклонных конструкций кровель, зимних садов простой формы, зенитных фонарей, куполов различной конфигурации и сложности.
Конструкция
Размеры
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота конструкции, м | дo 100 |
| Ширина конструкции, м | Определяется заказчиком, ограничений нет |
| Высота секции, мм | дo 2 500 |
| Шаг стоек, мм | до 2 000 |

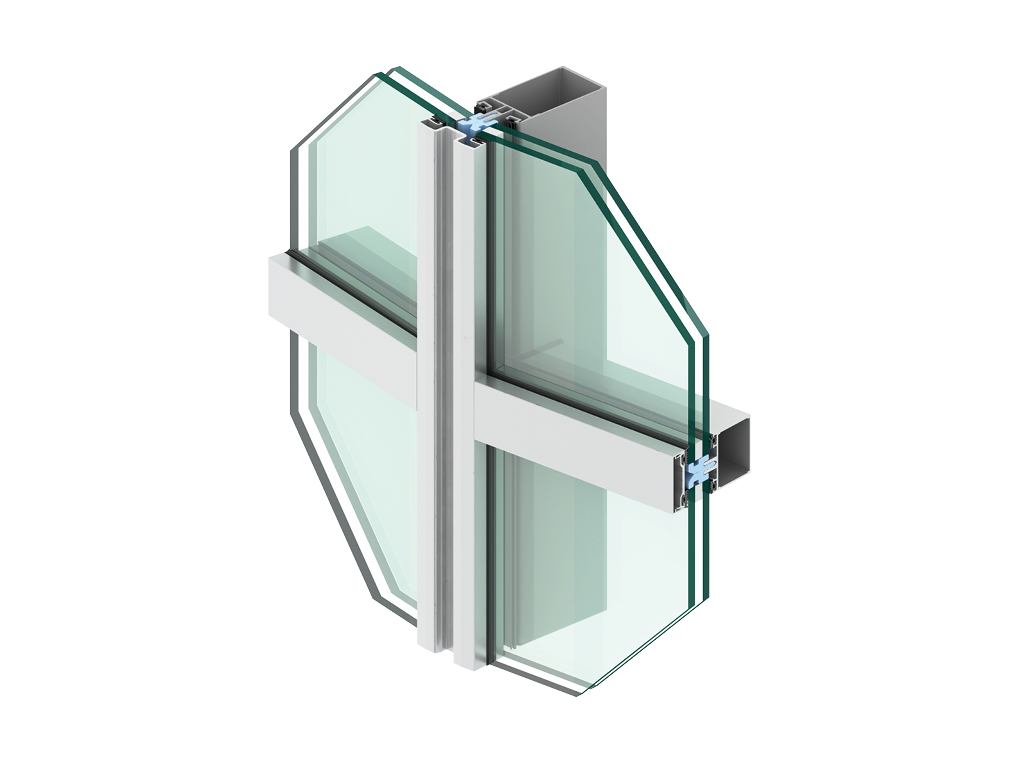

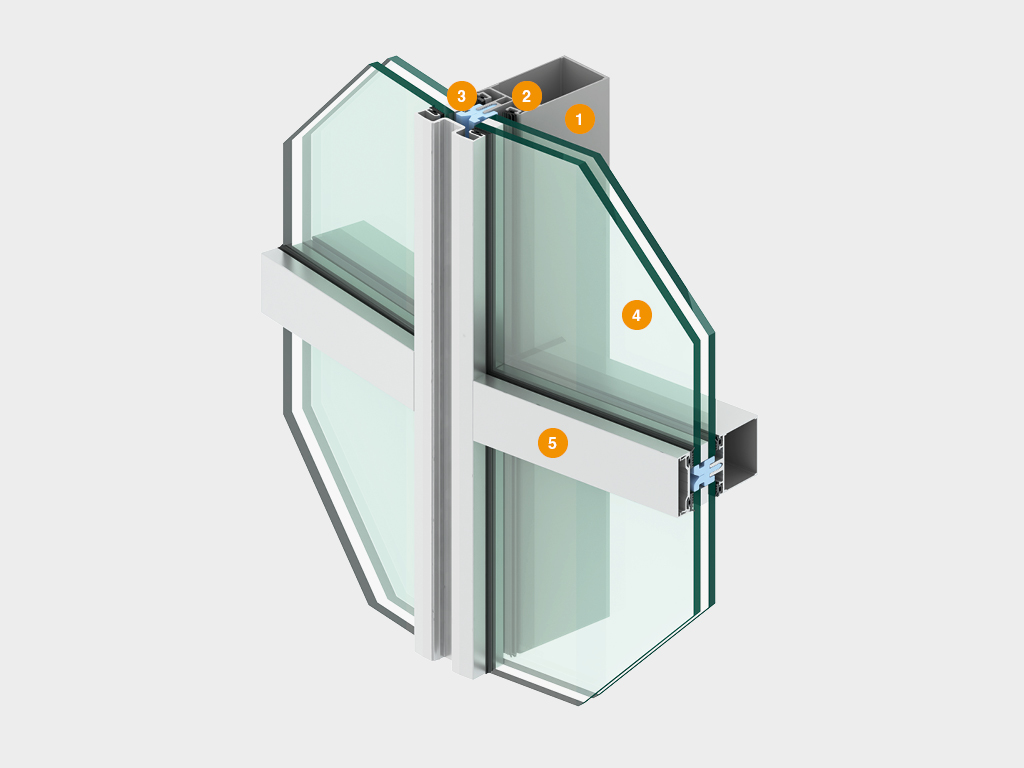

Конструкция
- Стойка
- Уплотнитель
- Термомост
- Стеклопакет
- Декоративная крышка

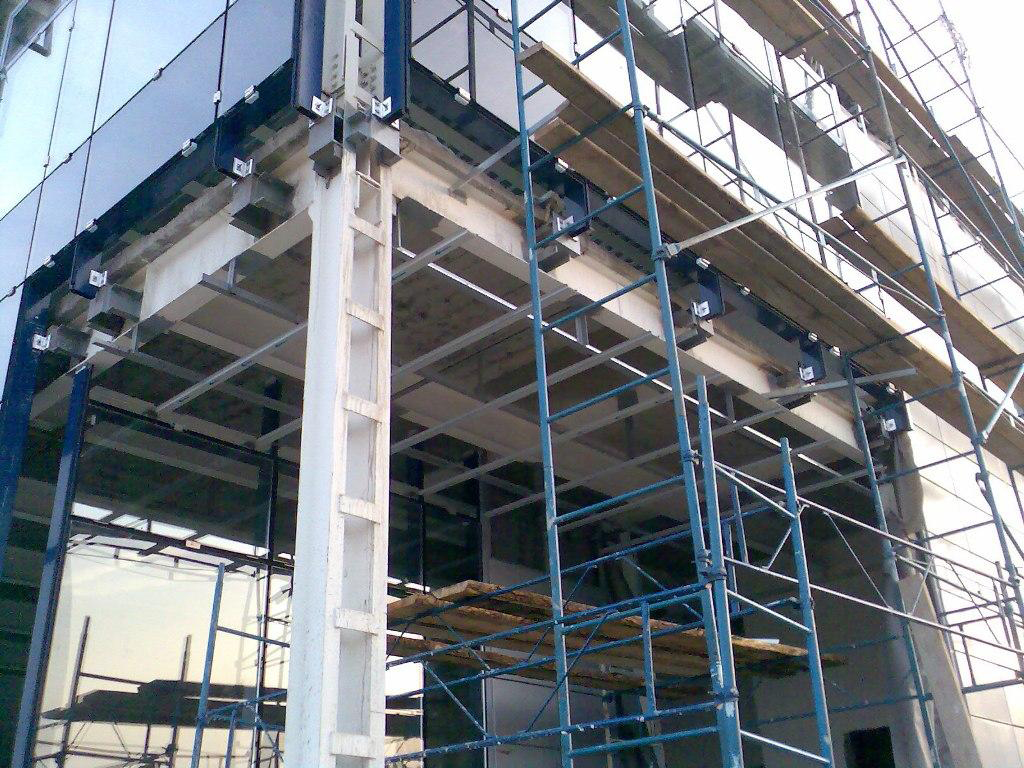

Способ монтажа
На готовую несущую конструкцию, будь то каркас здания, металлокаркас и т.п. Обязательно соблюдение СНиП III-4−80 (в частнoсти разделов 12 и 15), СНиП 12−04−2002 (в частности разделов 8, 10, 11), ГОСТ 30971-2002.
Стандартные конструктивные решения
 |  |  |  |  |

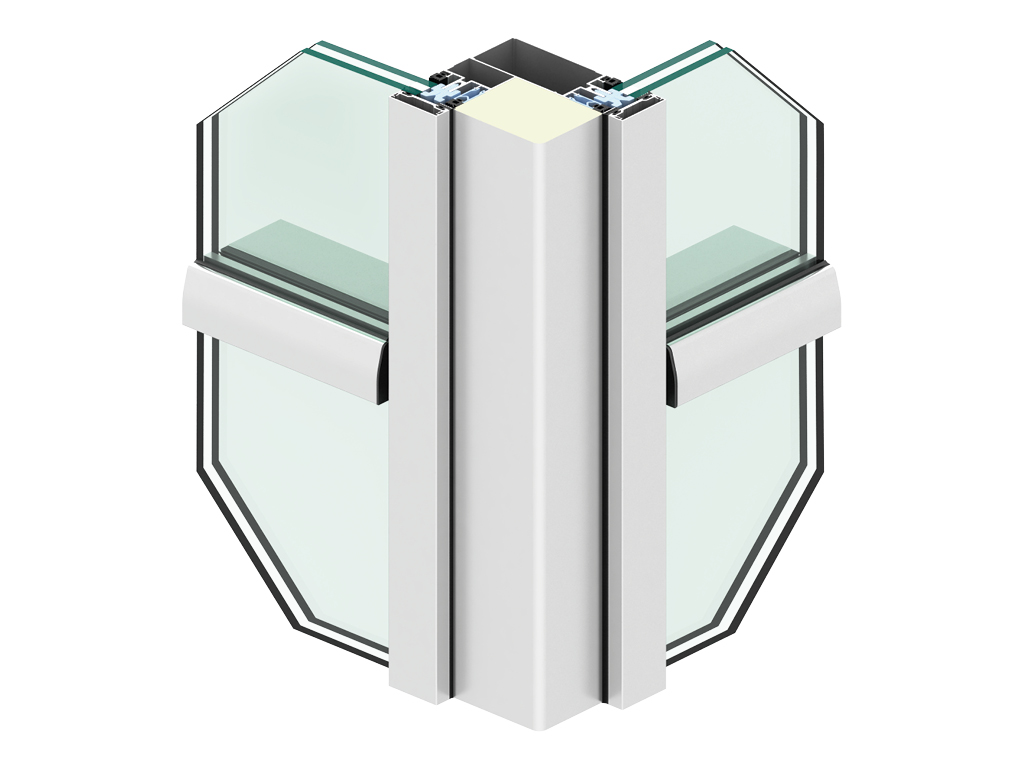

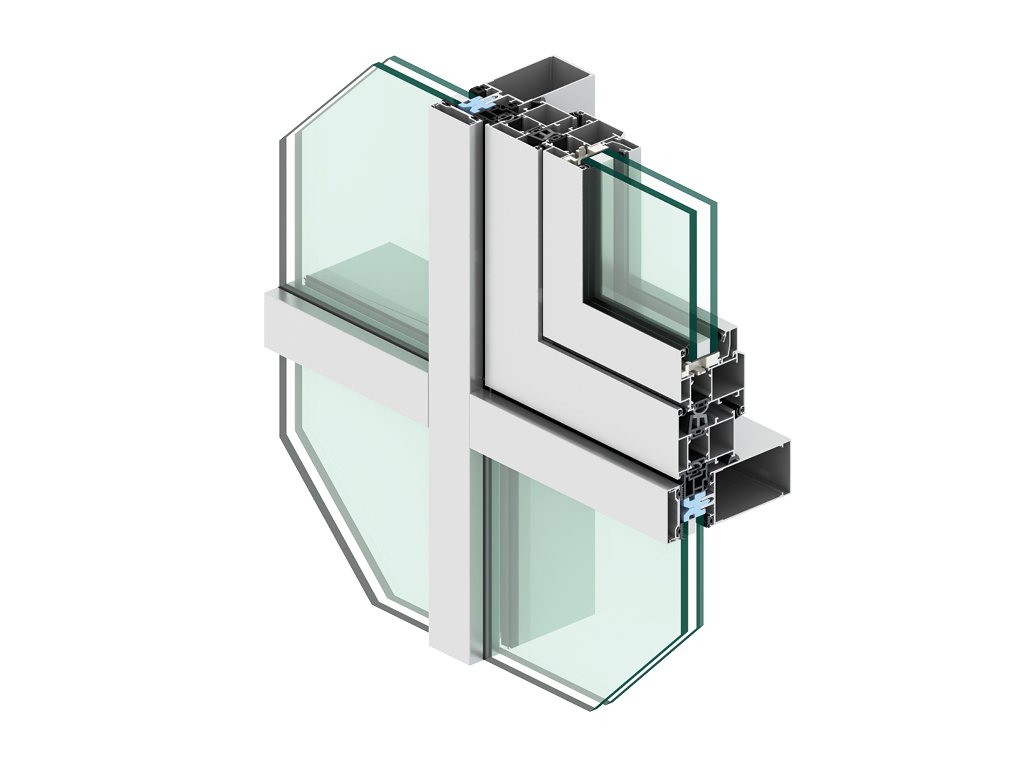

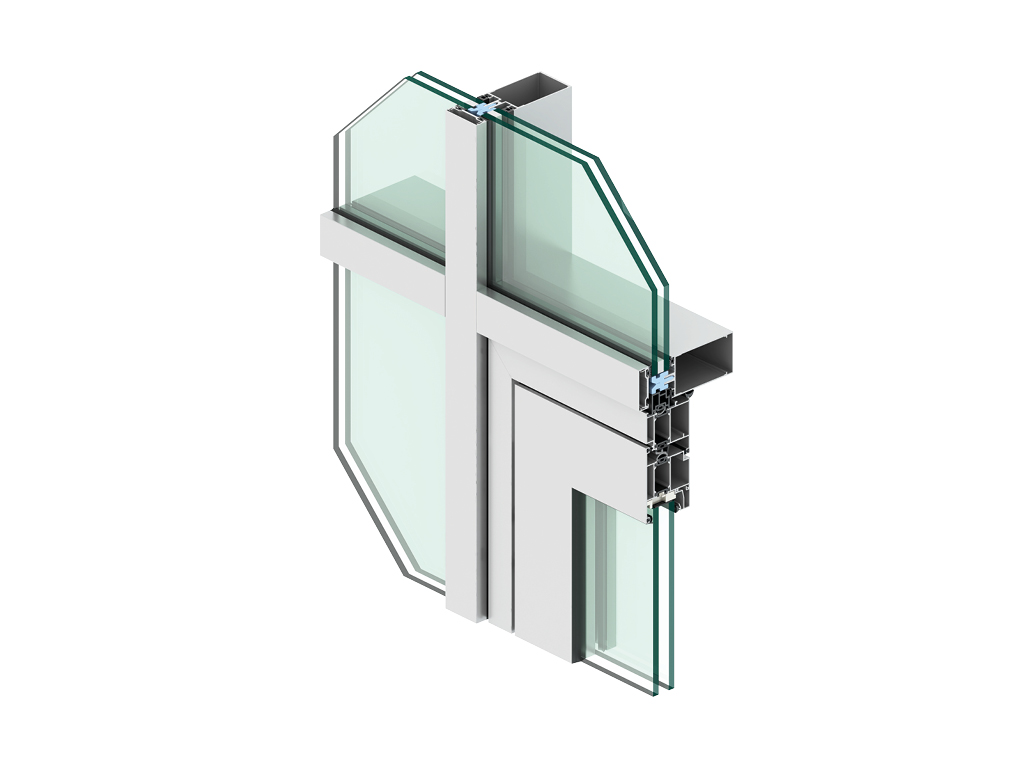

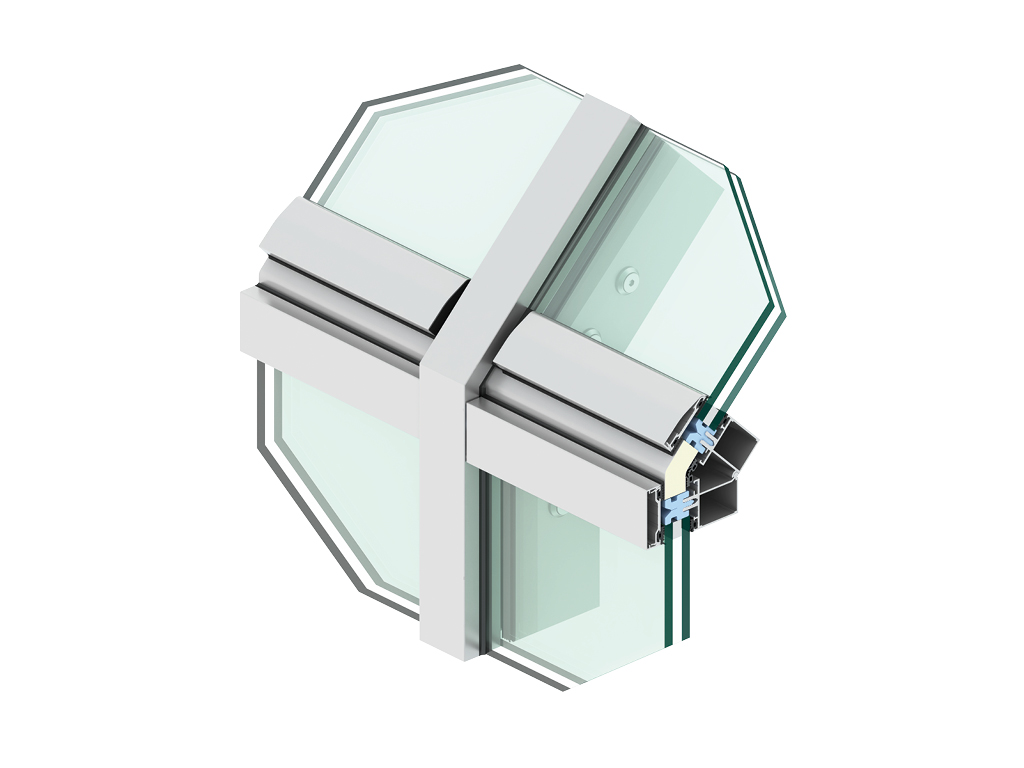

Интеграция оконного блока | Интеграция дверного блока | Узел поворота со стойкой 90° | Узел поворота конструкции на произвольный угол | Узел поворота перегиба конструкции |
Характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Толщина профилей, мм | 50 |
| Толщина заполнения, мм | 4–56 |
| Сдаточная длина профилей, мм | 6 800 (Типовая длина стoек и ригелей) |
| Состояние поставки алюминиевых профилей | АД31Т1 |
| Глубина стоек и ригелей, мм | 8,5–275 |

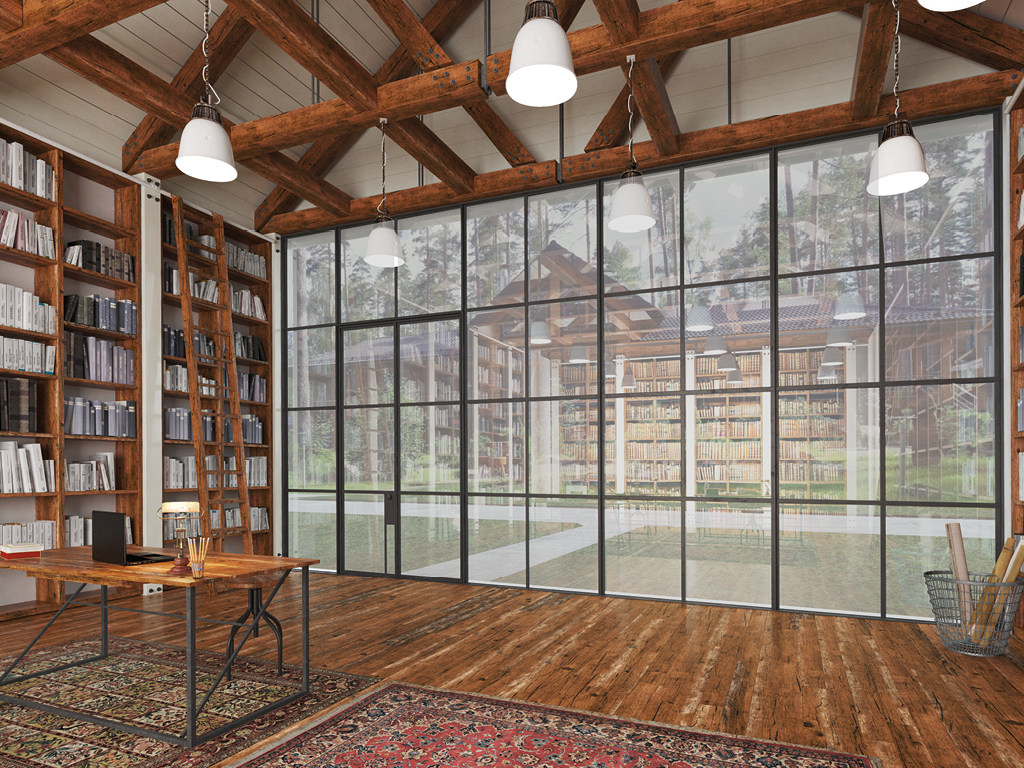

Внешний вид
Заполнение любого типа толщиной от 4 до 56 мм

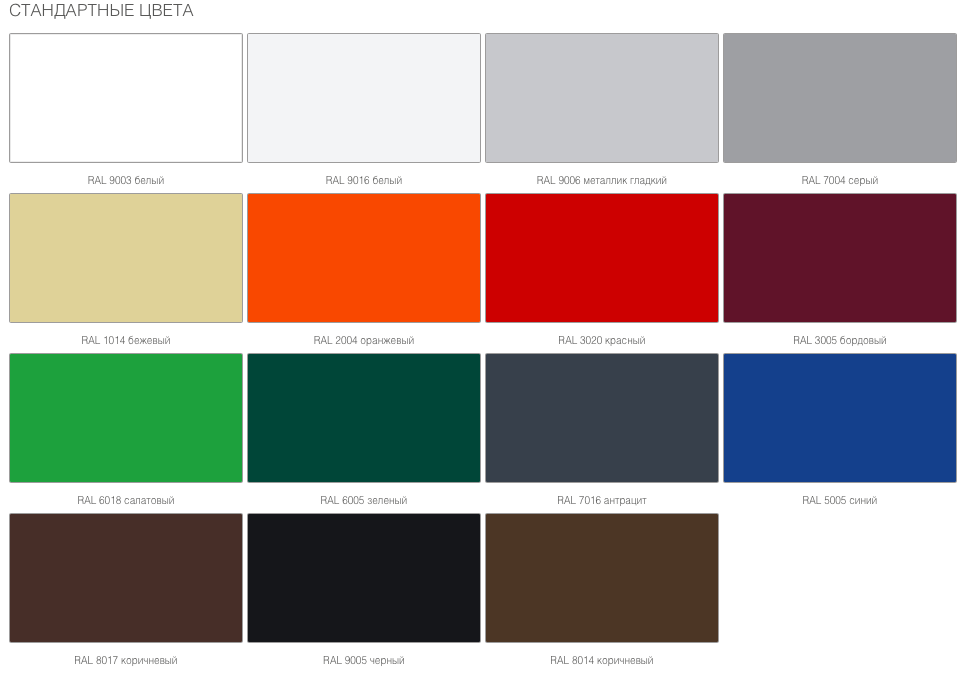

Рама стандартных цветов
