Платформа уравнительная с выдвижной аппарелью

Производим в Донецке

Электрогидравлические уравнительные платформы с выдвижной аппарелью серии DS являются наиболее эффективными устройствами для обеспечения доступа автопогрузчика из склада в кузов автомашины. Используются в случаях, когда необходимо максимально точно позиционировать аппарель в кузове, а также при боковой загрузке автомобилей. Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых меньше ширины платформы.

При запуске платформа поднимается, а аппарель выдвигается. Далее платформа опускается до тех пор, пока аппарель не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа снова поднимается, аппарель задвигается, платформа возвращается в исходное положение. Монтаж платформы возможен подвесным или встроенным способом.

Детали

Срок гарантии

Покупателю предоставляется гарантия работоспособности уравнительной платформы с поворотной аппарелью на срок 2 года.

318.978
Цена указана с НДС 20%

Описание

Электрогидравлические уравнительные платформы с выдвижной аппарелью серии DS являются наиболее эффективными устройствами для обеспечения доступа автопогрузчика из склада в кузов автомашины. Используются в случаях, когда необходимо максимально точно позиционировать аппарель в кузове, а также при боковой загрузке автомобилей. Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых меньше ширины платформы.

При запуске платформа поднимается, а аппарель выдвигается. Далее платформа опускается до тех пор, пока аппарель не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа снова поднимается, аппарель задвигается, платформа возвращается в исходное положение. Монтаж платформы возможен подвесным или встроенным способом.

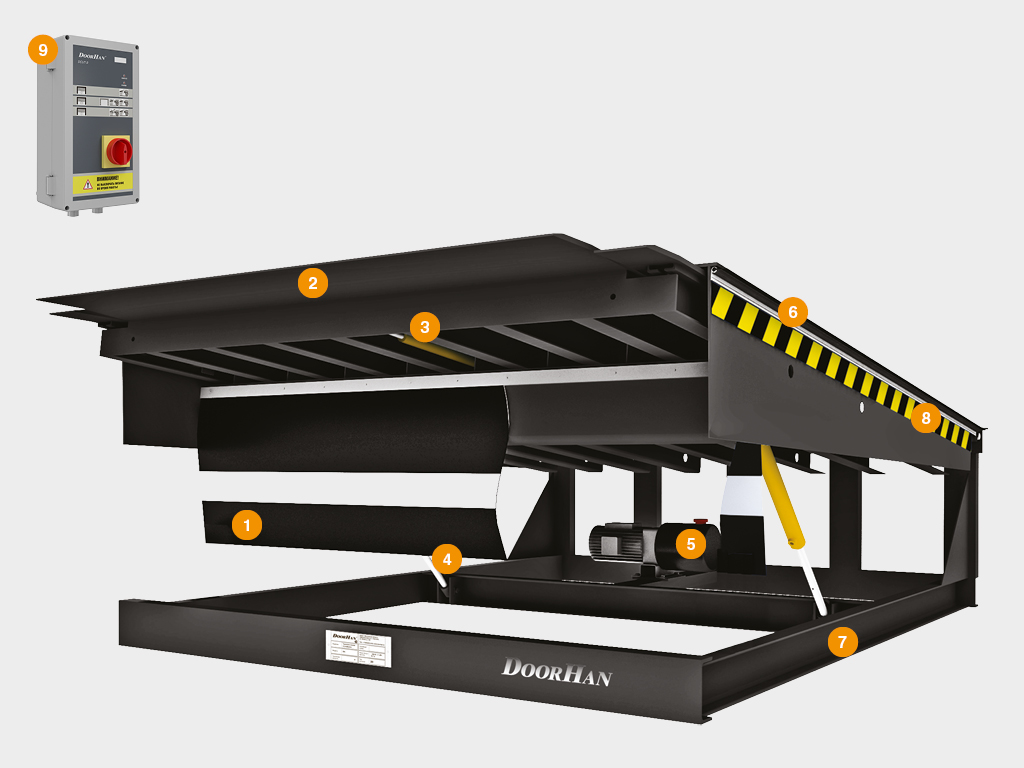

Конструкция

Платформа уравнительная с выдвижной аппарелью 1

  1.  ПВХ-шторка фронтальная
  2.  Аппарель
  3.  Цилиндр аппарели
  4.  Подъемный цилиндр
  5.  Гидравлический насос
  6.  Крышка платформы
  7.  Ферма
  8.  Сигнальная желто-черная полоса
  9.  Блок управления

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 500 / 3 000 / 3 500 / 4 000
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 500 / 3 000 / 3 500 / 4 000
Ширина уравнительной платформы, мм 2 000 / 2 200 / 2 400

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Длина, мм 2500 / 3000 / 3500 / 4000
Вес изделия, кг 1000 / 1100 / 1200 / 1350
Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 8 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 10 мм
Мощность, Вт 1 100 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от -20 до +50 от -20 до -30 только при наличии опции «зимний пакет»
Количество подъемных цилиндров, шт 2
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная

Монтаж

Платформа уравнительная с выдвижной аппарелью 2 Платформа уравнительная с выдвижной аппарелью 3
Встроенный монтаж Подвесной монтаж

Видеообзор

Внешний вид

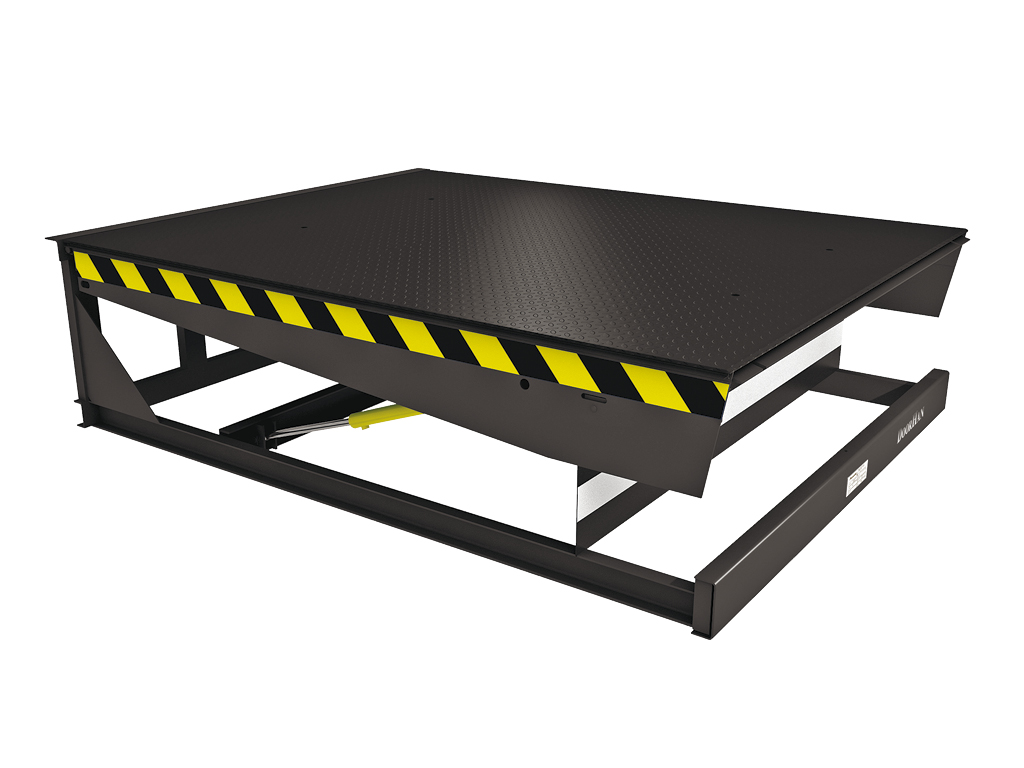

Платформа уравнительная с выдвижной аппарелью 4

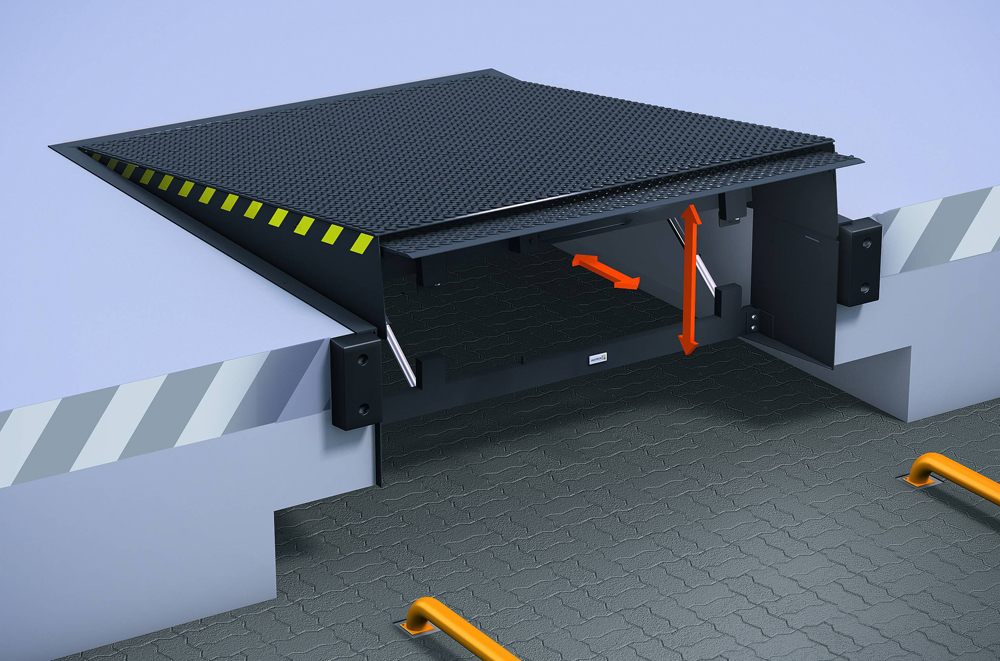

Платформа уравнительная с выдвижной аппарелью 5

Внешний вид

Платформа уравнительная с выдвижной аппарелью 6
