Платформа уравнительная с поворотной аппарелью

Доставка из Москвы

Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот.

При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение.

Детали

Срок гарантии

Покупателю предоставляется гарантия работоспособности уравнительной платформы с поворотной аппарелью на срок 2 года.

262.805
Цена указана с НДС 20%

Описание

Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот.

При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение.

Конструкция

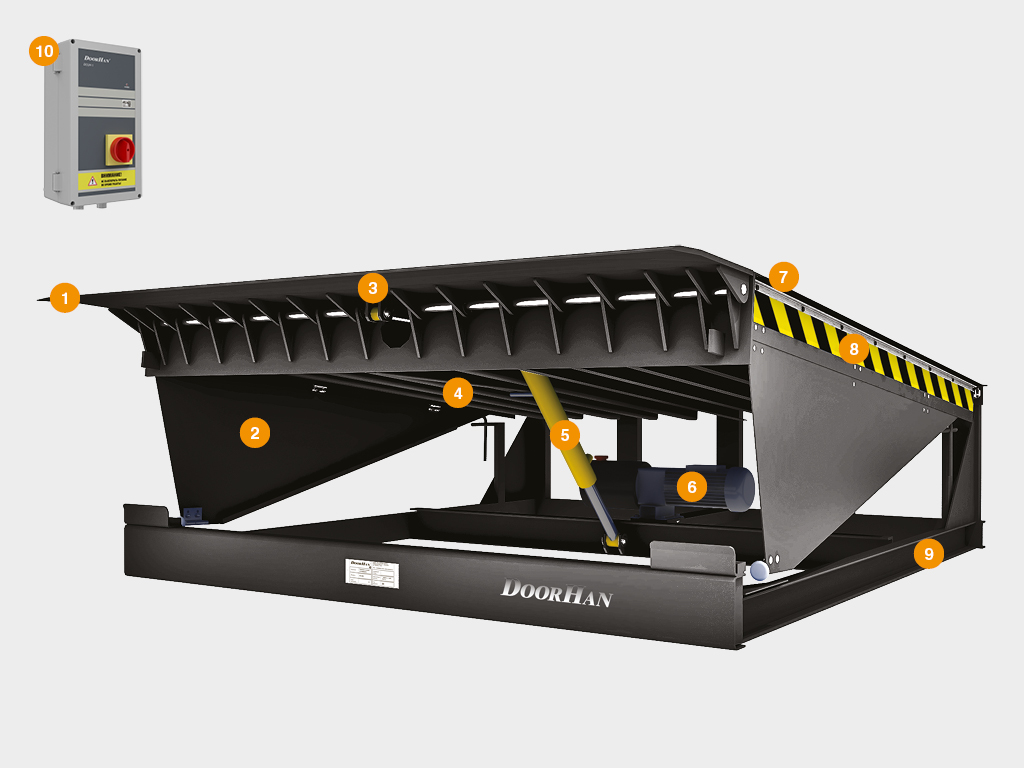

Платформа уравнительная с поворотной аппарелью 1

  1.  Аппарель
  2.  Боковые шторки безопасности
  3.  Цилиндр аппарели
  4.  Подпорка ремонтная
  5.  Подъемный цилиндр
  6.  Гидравлический насос
  7.  Крышка платформы
  8.  Сигнальная желто-черная полоса
  9.  Ферма
  10.  Блок управления

Характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Длина, мм 2500 / 3000 / 3500 / 4000 / 4500
Вес изделия, кг 820 / 960 / 1100 / 1250 / 1400
Допустимая нагрузка, кг (кН) 6 000 (60) / 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 верхний лист 6 мм
Максимальная точечная нагрузка, Н/мм² 6,5 верхний лист 8 мм
Мощность, Вт 750 электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С от -20 до +50
Количество подъемных цилиндров, шт 1 2 (как дополнительная опция)
Рабочая жидкость Mobil DTE10 EXCEL или аналогичная

Размеры

ПАРАМЕТР ПОКАЗАТЕЛЬ
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 500 / 3 000 / 3 500 / 4 000 / 4 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 500 / 3 000
Ширина уравнительной платформы, мм 1 800 / 2 000 / 2 200
Рабочий диапазон в зависимости от длины платформы, мм | Длина платформы | Вверх | Вниз | 7°
| 2 500 | 655 | 310 | 260
| 3 000 | 710 | 305 | 320
| 3 500 | 775 | 300 | 380
| 4 000 | 835 | 295 | 440
| 4 500 | 895 | 290 | 500

Монтаж

Платформа уравнительная с поворотной аппарелью 2 Платформа уравнительная с поворотной аппарелью 3
Встроенный монтаж Подвесной монтаж

Видеообзор

Внешний вид

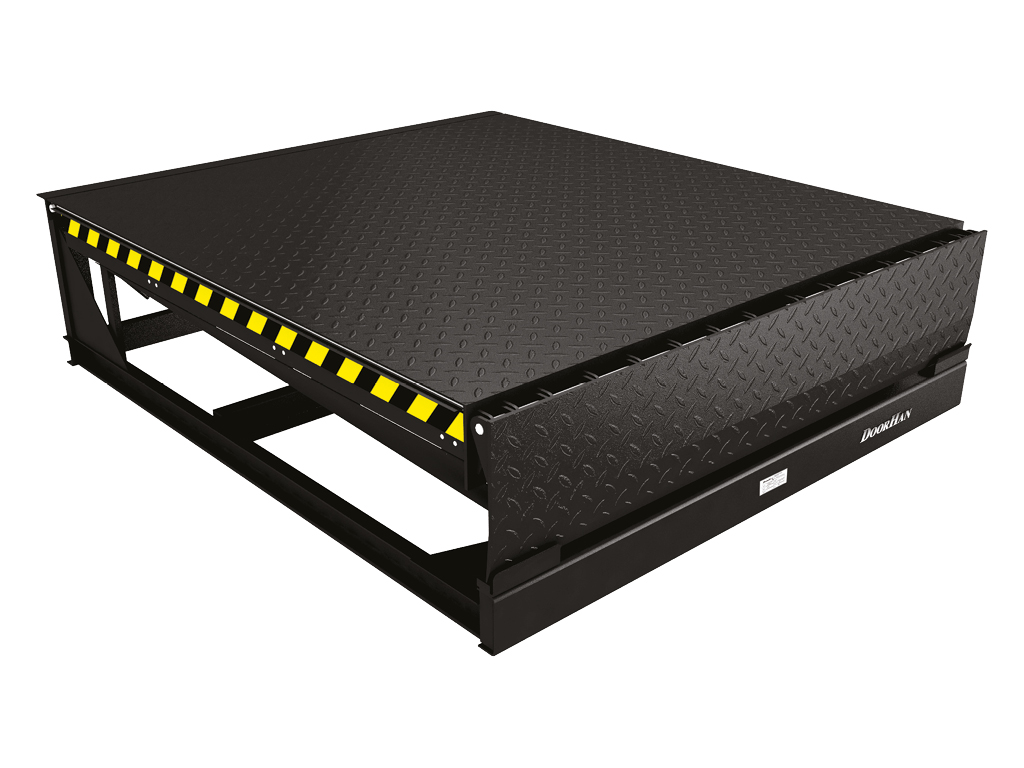

Платформа уравнительная с поворотной аппарелью 4

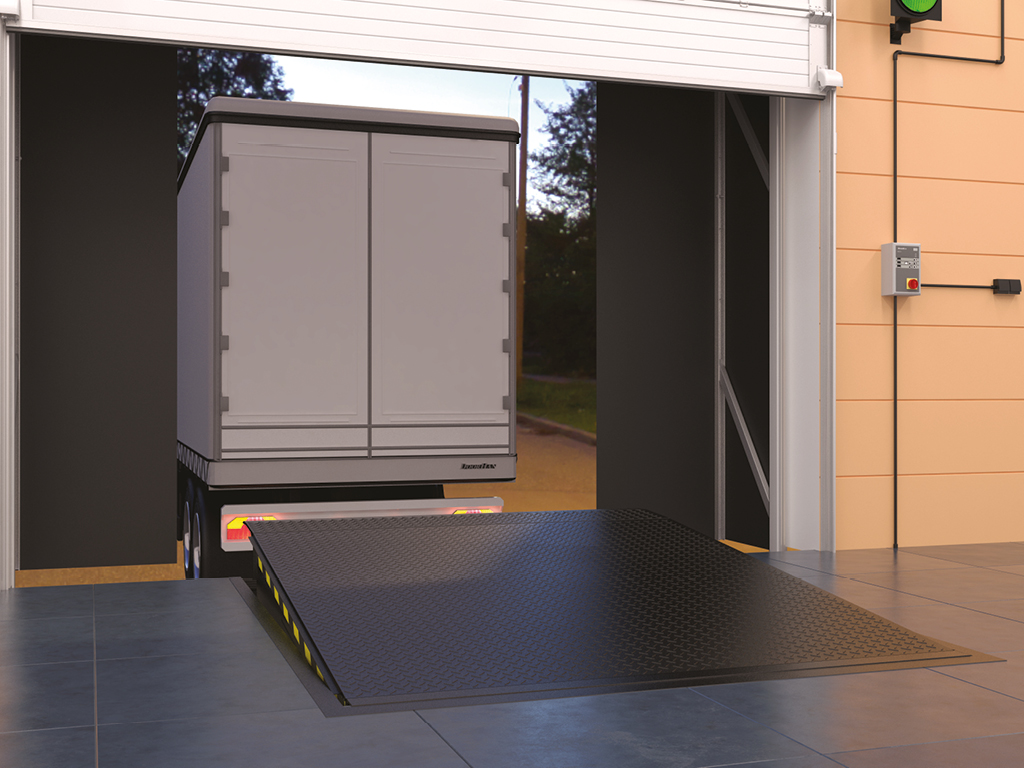

Платформа уравнительная с поворотной аппарелью 5

Электрогидравлические уравнительные платформы с поворотной аппарелью серии DLHH являются типовыми устройствами для оборудования перегрузочных мест. Уравнительная платформа играет роль моста между полом кузова транспортного средства и уровнем грузовой площадки или иной поверхности, перекрывая пространство и компенсируя перепад высот. Использование уравнительных платформ увеличивает скорость погрузки и разгрузки, поэтому они стали неотъемлемой частью в системе транспортной логистики.

При запуске платформа поднимается, и аппарель, поворачиваясь, открывается. Платформа опускается до тех пор, пока не достигнет пола кузова автомобиля. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается, и платформа возвращается в исходное положение.

Монтаж может осуществляться как встроенным, так и подвесным способом.

Внешний вид

Платформа уравнительная с поворотной аппарелью 6
