Акустические экраны DoorHan

Доставка из Москвы

Акустические экраны предназначены для установки вдоль автомагистралей и железнодорожных путей для защиты застройки и селитебных территорий от шума транспортных потоков.

Детали

4.540
Цена указана с НДС 20%

Описание

Акустические экраны — это специальные конструкции, которые устанавливаются вдоль автомагистралей и железнодорожных путей. Их задача — защищать здания и жилые районы от шума, который создают транспортные потоки.

Конструкция

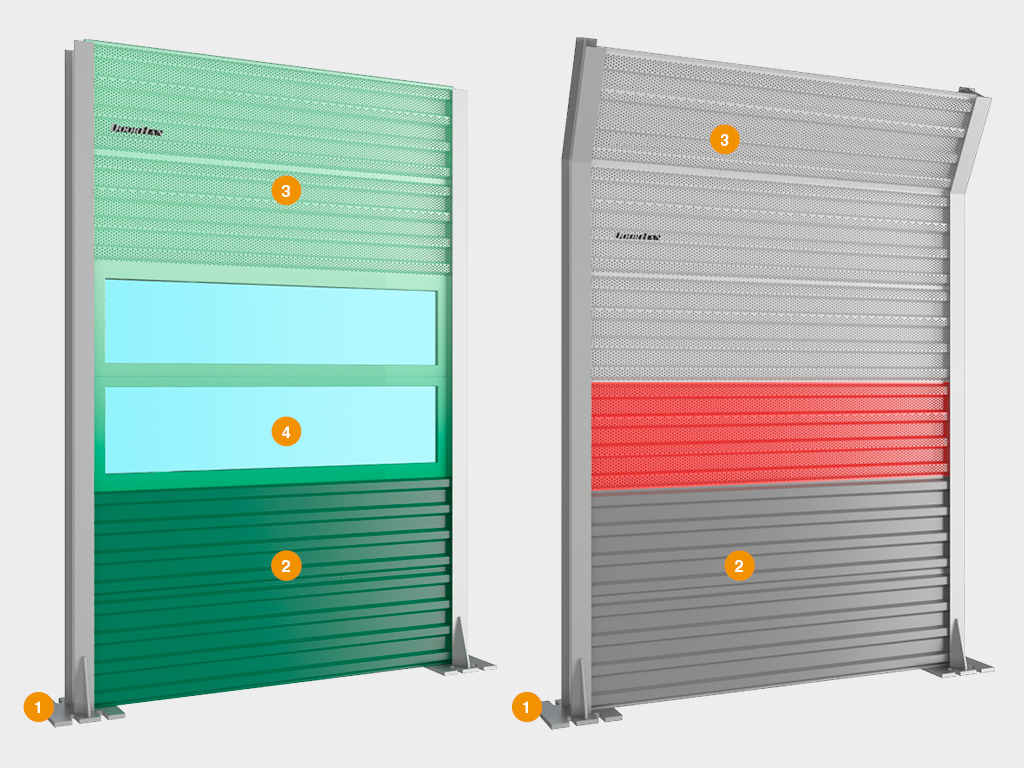

Прямой аккустический экран и Г-образный аккустический экран

Акустические экраны DoorHan 1

  1. Стойка
  2. Шумоотражающая панель с комплектом крепления
  3. Шумопоглощающая панель с комплектом крепления
  4. Светопрозрачная панель с комплектом крепления

Размеры

Высота секции, мм от 2000 до 8000 с шагом 500
Ширина, мм от 500 до 4000

Технические характеристики

Материал корпуса панели оцинкованная сталь / алюминий
Толщина панели, мм 85 / 115 / 125
Монтажная высота панели, мм 500 / 1000
Тип панели Шумоотражающая панель / Шумоподавляющая панель / Светопрозрачная панель

Монтаж

Монтаж акустических экранов осуществляется на заранее подготовленный фундамент из буронабивных свай либо на соответствующий спроектированный ленточный фундамент с расположенными на нем закладными элементами с высокопрочными шпильками.

Видеообзор

Комплектация

Базовая комплектация

  • Стойки акустического экрана, представляющие собой конструкцию, состоящую из двутавра расчетного сечения, сваренного с жестким основанием
  • Шумоотражающие панели. Состав: профилированные стальные листы С20, плита минераловатная теплоизоляционная на синтетическом связующем, верхний и нижний нащельники, боковые крышки толщиной 1,2 мм, уплотнитель (энергофлекс).
  • Шумопоглощающие панели. Состав: профилированные стальные листы С20 (один из которых перфорированный), плита минераловатная теплоизоляционная на синтетическом связующем, мембрана парогидроизоляции полипропиленовая «Изобонд А», верхний и нижний нащельники, боковые крышки, уплотнитель (энергофлекс).
  • Светопрозрачные панели. Состав: алюминиевые профили (верхний, нижний, боковой, промежуточный, штапик), стеклопакет 16 мм, боковые крышки, уплотнитель (энергофлекс).
  • Профили переходные (верхний и нижний). Устанавливаются в местах перехода от шумопоглощающей/шумоотражающей панели к светопрозрачной
  • Профиль надстройки переходной. Устанавливается в месте стыка верхних панелей при использовании стойки с уклоном под верхнюю панель.

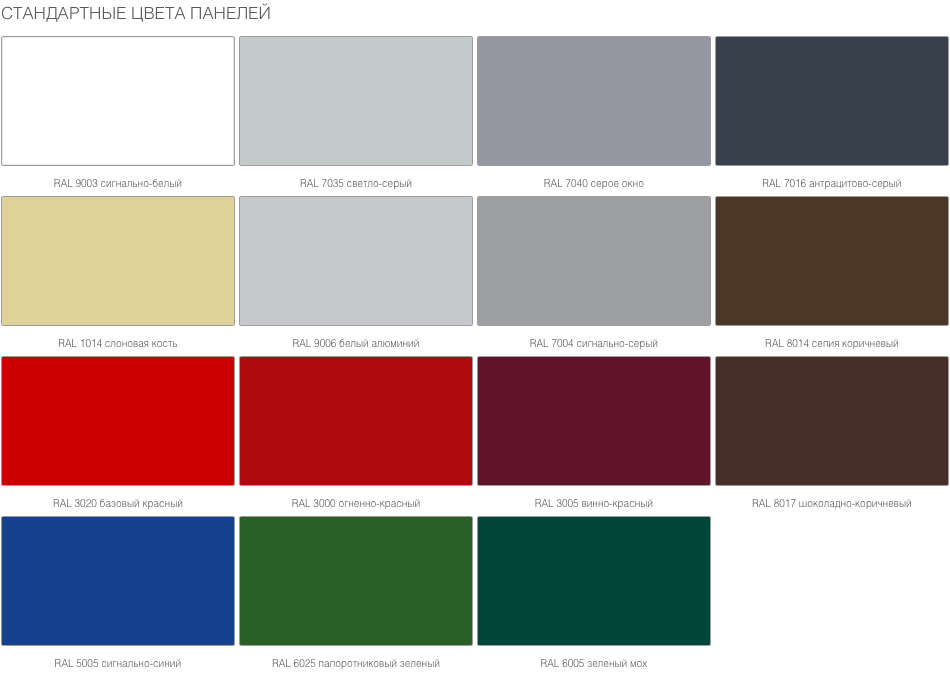

Внешний вид

Акустические экраны DoorHan 2

Документация

Паспорт
Письмо о соответствии требованиям СТО Автодор
Сертификат соответствия «Защита от шума» для стальных оцинкованных и алюминиевых панелей DoorHan
Сертификат соответствия «Ударная прочность» для стальных оцинкованных и алюминиевых панелей DoorHan
Сертификат огнестойкости акустических панелей DoorHan
Инструкция по эксплуатации

Условия эксплуатации

Акустические экраны DoorHan могут эксплуатироваться в условиях воздействия агрессивных сред, преимущественно устанавливаются вдоль автомобильных и железных дорог.
